施工升降机安装验收

合集下载

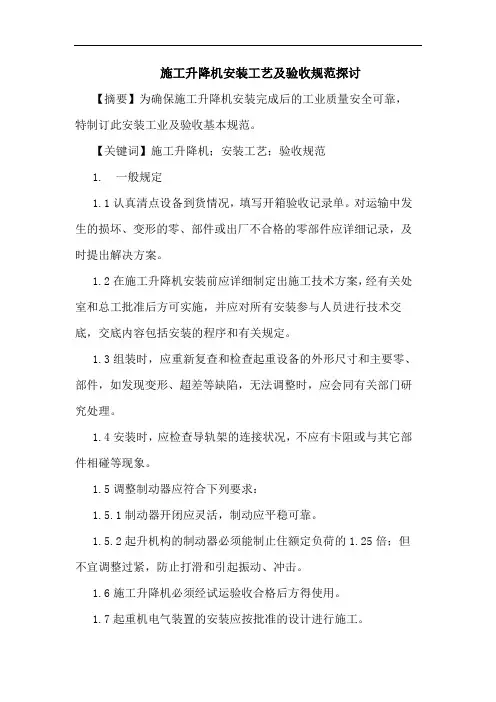

施工升降机安装工艺及验收规范探讨

施工升降机安装工艺及验收规范探讨【摘要】为确保施工升降机安装完成后的工业质量安全可靠，特制订此安装工业及验收基本规范。

【关键词】施工升降机；安装工艺；验收规范1. 一般规定1.1认真清点设备到货情况，填写开箱验收记录单。

对运输中发生的损坏、变形的零、部件或出厂不合格的零部件应详细记录，及时提出解决方案。

1.2在施工升降机安装前应详细制定出施工技术方案，经有关处室和总工批准后方可实施，并应对所有安装参与人员进行技术交底，交底内容包括安装的程序和有关规定。

1.3组装时，应重新复查和检查起重设备的外形尺寸和主要零、部件，如发现变形、超差等缺陷，无法调整时，应会同有关部门研究处理。

1.4安装时，应检查导轨架的连接状况，不应有卡阻或与其它部件相碰等现象。

1.5调整制动器应符合下列要求：1.5.1制动器开闭应灵活，制动应平稳可靠。

1.5.2起升机构的制动器必须能制止住额定负荷的1.25倍；但不宜调整过紧，防止打滑和引起振动、冲击。

1.6施工升降机必须经试运验收合格后方得使用。

1.7起重机电气装置的安装应按批准的设计进行施工。

1.8与施工升降机安装有关的建筑物和构筑物的土建工程质量，应符合现行的建筑工程施工及验收规范中的有关规定。

1.9施工升降机安装前应有开工报告，分部分项工程应有施工及质量检验记录，竣工时应有竣工报告和负荷试验记录。

2. 基础施工2.1升降机的基础为5600×4200×330的混凝土板，标号为c30，配8@300的双层双向钢筋。

2.2升降机运动部件与建筑物和固定施工设备之间的距离不得小于0.25m。

2.3浇注基础时，要预埋6-m24的地脚螺栓，高出基础上表面160mm，并且保护好地脚螺栓。

地脚螺栓预留孔符合图纸要求，将放置垫铁的部位进行凿平，使与垫铁的接触面积达到70%以上。

2.4在浇注基础时，应考虑排水措施，不得使升降机底架部分长期浸泡在水中，以免腐蚀而影响其性能。

3. 金属结构安装3.1底架安装水平度控制在1.5mm之内。

施工升降机验收

*44
设有常闭式制动器，并应是摩擦型的，制动作用应由压簧产生
45
每个制动器都可用手动释放，且需由恒力作用来维持释放状态
46
齿轮齿条的啮合精度和接触长度符合要求
导
向
和
缓
冲
器
47
吊笼和对重的导向应正确可靠，吊笼导向采用滚轮，对重采用滚轮或导靴导向
48
吊笼和对重底部应安装缓冲装置，且有效
*49
当吊笼停在完全压缩在缓冲器上时，对重上面的自由行程不得小于0.5m
安
装
单
位
意见：
验收人员：
单位（公章）
年月日
产权管理单位单
位ቤተ መጻሕፍቲ ባይዱ
意见：
验收人员：
单位（公章）
年月日
监
理
或
建设
单
位
意见：
验收人员：
单位（公章）
年月日
使
用
单
位
意见：
验收人员：
单位（公章）
年月日
一、样机主要技术参数
表1
项目
单位
设计值
备注
额定载重量
kg
额定提升速度
m/min
最大提升高度
m
与预埋件连接应采用螺栓连接
停
层
*18
各停层点应设置1.2M以上定型化停层门，平台二侧防护严密
/
19
层门不得向吊笼通道开启,封闭式层门上应设有视窗
20
不应利用由吊笼的运动所控制的机械装置来打开或关闭层门
21
装载和卸载时,吊笼门与登机平台边缘的水平距离不应大于50mm
22
正常工况下,关闭的吊笼门与层门间的水平距离不大于200mm

施工升降机监督检验规程

施工升降机监督检验规程施工升降机监督检验规程第一条为了加强对施工升降机监督检验工作的管理，规范施工升降机验收检验和定期检验的行为，提高监督检验工作质量，根据《特种设备质量监督与安全监察规定》，制定本规程。

第二条特种设备监督检验机构（以下简称检验机构）开展施工升降机的验收检验和定期检验，必须遵守本规程规定的检验内容与检验方法。

第三条安装、大修或改造后拟投入使用的施工升降机，应当按照本规程对验收检验规定的内容进行检验；在用施工升降机应当按照本规程对定期检验规定的内容，每年进行一次检验。

遇可能影响其安全技术性能的自然灾害或者发生设备事故后的施工升降机，以及停止使用一年以上再次使用的施工升降机，进行设备大修后，应当按照验收检验的要求进行检验。

第四条本规程的技术指标和要求主要引用了《施工升降机检验规则》（GB10053-1996）、《施工升降机技术条件》（GB/T10054-1996）、《施工升降机安全规则》（GB10055-1996）和《施工升降机试验方法》（GB/T10056-1996）等国家标准的规定。

如上述相关标准被修订，应以标准最新版本为准。

第五条检验机构应当根据本规程制定包括检验程序和检验流程图在内的检验实施细则，并对检验过程严格控制。

如发现异常或特殊情况，经请示检验机构认可，检验人员可按照国家有关标准增加检验项目。

对于不具备现场检验条件的施工升降机，以及继续检验可能造成安全和健康损害时，检验人员可以终止检验。

第六条检验机构应当在安装、大修或改造等施工单位自检合格的基础上进行验收检验。

施工单位自检的内容、要求、方法及自检报告应当符合有关国家标准的要求。

第七条从事施工升降机验收检验、定期检验的检验机构，至少应配备《施工升降机监督检验必备检测检验仪器设备表》（附件1，以下简称《必备仪器设备表》）所列的检测检验的仪器设备、计量器具和相应的检测工具，其精度应当满足《必备仪器设备表》中提出的要求，属于法定计量检定范畴的，必须经检定合格，且在有效期内。

施工升降机安装检查验收表格(doc9页)(完美版免费下载)(最新整理)

施工升降机安装检查验收表工程名称施工单位安装单位安装负责人安装高度机械型号验收时间验收部位序号验收要求验收结果1基础隐蔽工程验收资料齐全，并签字基础2应有排水设施、基础无裂纹，平整度符合要求3不应有明显变形、脱焊和开裂、外形整洁4立管接缝处错位节差＜0.8mm5螺栓连接安装准确、紧固可靠，不得有松动钢结构6垂直度允许偏差为其高度的5/100007吊笼底部和对重升降通道周围应设置防护围栏，防护栏高度不低于1.5M 8升降机周围应搭设双层防坠棚、上下层间距不小于0.6M 9吊笼顶部四周应有护栏，高度不低于1.1M围栏防护10停层点处层门净高度应不低于1.8M ，吊笼净出口宽度相等对重钢上绳绳头固接11绳卡固接时其数量不得小于3个，间距不小于绳径的6倍，滑鞍放在受力绳的一侧，绳卡应与绳径匹配钢丝绳12钢丝绳应有出厂合格证，及未达到报废标准传动防护13传动系统的转动零部件应有防护罩等防护装置导向轮、14轮子连接及润滑应良好，导向轮灵活，无明显侧倾现象制动器15应设常闭式制动器，并装有手动紧急操作机构及手动松闸功能16吊笼与对重应有导轨，导向正确可靠，吊笼采用滚轮导向，对重采用滑轮或导轨导向，导轨接头平滑17底座应设置吊笼和对重缓冲器，无缺损和变形18天轮应设防跳绳防护罩，并应固定良好19防坠落限速器应有标定有效期的年限牌，有效期为二年导向和缓冲装置20吊笼应设前后门及安全窗联锁限位开关，上下限位及上极限限位开关，防断绳开关，零位保护及急停开关，所有开关均应灵敏、可靠拆装单位检查验收意见：拆装负责人：年月日施工单位检查验收意见：项目经理：年月日监理单位检查验收意见：项目总监：年月日备注1、施工升降机安装后应按程序检查验收，并填写表格留存；2、检查验收意见应明确清楚，不得含糊其词。

物料提升机安装检查验收表工程名称施工单位安装单位安装负责人机械型号验收时间序号验收项目验收要求验收结果1架体安装架体的安装必须符合设计要求，并取得省政主管部门安全鉴定2限位保险装置超高限位，楼层停靠装置防坠有效、可靠3缆风绳附墙装置按规定设置，牢固、可靠4钢丝绳有绳卡，有过路保护，且未达到报废标准5楼层卸料有防护栏杆、与架体连接可靠6楼层卸料平台防护门有防护门，且防护门工具化、定型化7吊篮有安全门且工具化，有使用单根钢丝绳8架体基础按方案设置砼基础，无积水9架体安装有方案，垂直度在允许偏差范围内10架体防护架体外侧有立网，开口处有加固，摇把安装满足设计要求11卷扬机设置地锚牢固，导向滑轮设置合理12卷扬机防护有防护棚，有钢丝绳滑轮保护装置13上下联络信号有上下联络信号14避雷装置按规定设置避雷保护装置15持证上岗操作工应有操作证拆装单位检查验收意见：拆装负责人：年月日施工单位检查验收意见：项目经理：年月日监理单位检查验收意见：项目总监：年月日备注1、物料提升机安装后应按程序检查验收，并填写表格留存；2、检查验收意见应明确清楚，不得含糊其词。

货用施工升降机安装一般规定模版

货用施工升降机安装一般规定模版货用施工升降机是在施工现场用于运送货物和人员的设备。

为了确保施工升降机的安全、稳定和高效运行，需要按照一定的规定进行安装。

下面是货用施工升降机安装的一般规定模板。

一、安装前准备工作1. 安装前必须对升降机进行全面检查和测试，确保各部件完好无损。

2. 安装前应对升降机的基础进行检查和测试，确保基础稳固可靠。

3. 安装前应清理施工现场，确保施工升降机安装区域整洁。

二、安装过程中的要求1. 安装施工升降机的各部件应按照图纸要求进行组装和安装。

2. 安装过程中应使用合适的工具和设备，确保安装质量。

3. 安装过程中要注意安全，严禁与其他设备和人员发生碰撞。

4. 安装过程中应按照规定步骤进行，确保施工升降机的安装正确无误。

5. 安装完成后应进行全面检查和测试，确保施工升降机安装质量。

三、安装完后的验收工作1. 安装完成后应由专业人员进行验收，确保安装符合要求。

2. 验收时要检查施工升降机的各项功能是否正常。

3. 验收时要检查施工升降机的各个部件是否符合要求，是否有损坏。

4. 验收时要对施工升降机进行负荷测试，确保其承载能力满足要求。

四、安装后的维护和保养1. 安装完成后，应对施工升降机进行定期维护和保养，确保其正常运行。

2. 维护和保养工作应由专业人员进行，包括清洁、润滑和更换部件等。

3. 维护和保养工作要及时、准确地进行，确保施工升降机的性能稳定。

五、安装后的安全措施1. 安装完成后，应设置明显的安全标志，提醒人员注意危险。

2. 安装完成后，应设置安全防护设施，防止人员误入危险区域。

3. 安装完成后，应制定安全操作规程，确保操作人员遵循安全规定。

六、安装后的培训工作1. 安装完成后，应对操作人员进行培训，确保其熟悉施工升降机的操作方法。

2. 培训内容包括施工升降机的安全操作规程、常见故障处理和紧急情况的应对方法等。

以上是货用施工升降机安装的一般规定模板。

根据实际情况，可以进行适当的修改和调整，确保施工升降机的安装质量。

施工升降机安全操作及使用验收要求

§ ｉ舞蕊§ 箨麟秘ｌ氍嚣鬟簦瓣：瓣搿案譬 ≤ 黼躐端瓣 § 瓣攥嚣赣蕊蒸黧麓搿戳麟黼蠹罐蕊
口鄢广相
从２０年ｌ月到２ｏ年ｌ月，仅１个月的时间里，０７１０８２３江
●百年大计
降王一一胞工升升降机也叫外用施Ｘ电梯或施Ｘ人货电梯，－－－它在建筑工程特别是高层、高层建筑工程施工中发挥着极其超重要的作用由于施工升降机结构复杂、耸直立、高安装困难和施工任务特殊等特点．为施工现场容易发生事故的成重大危险源，有不慎，稍极容易造成群死群伤的恶性事故。
下。（）接原因：工现场设备管理缺位，装、卸。安拆单位必须有相对固定的管理１直施拆从施工升降机日常检查、护、养严重不到机构和安拆作业人员，事安拆作业和设备维保
～
指挥，同作业，止违章指挥、章操协禁违
体（位一体）在施工升降机安装过程中，作、险蛮干。安拆过程应有技术和安全人三，冒指派无起重设备安装资格的电工、吊工自塔员在场监护。（）装、拆卸单位应按照使用单位提３安行安装；义上的总承包企业和劳务分包商名违反有关规定，资质有偿提供给房地产开供的工程概况、设备安装位置的平面布置把发公司使用：理单位现场派员不足，监图．监总根据施工升降机的技术性能要求及有关编拆不到位，工升降机安装、节未进行旁站；安全技术标准，制施工升降机安装、卸施加施工升降机安装单位印章管理不严，具空专项施工方案，出制订安全技术措施，由安并白表格和租赁合同。工程项目自行安装的装单位、用单位技术负责人和监理单位总为使６台施工升降机使用登记提供了方便；施工监理工程师审批签字。严格按照经审批的专升降机检测单位不重视前置条件相关资料项施工方案进行施工升降机的安装、拆卸。项目的检查，分检测项目未按规定严格检安装完成后，拆单位应当按照安全技术规部安测，负责任地出具检测合格报告；不当地建范、标准和使用说明书的有关要求进行调试并设行政主管部门未能认真履行职责，全隐试、运转和自检，向使用单位出具自检安患整改跟踪不到位，政执法不力，批、行审备合格证书。

施工升降机安装(加节)检查验收清单(完善版)

施工升降机安装（加节）检查验收清单
施工单位：四川尧顺建设集团有限公司安装时间：年月日
说明：1、检查类型分初始安装、加节附墙架、定期（月）检查。

2、检查意见（结论）：同意使用或整改后二次检查后使用或停止使用。

3、此安全检查（验收）表可作为施工升降机初始安装检查验收表；加标节安附墙架检查验收表；定期（月）检查验收表等安全检查（验收）清单使用。

4、附件表1，SC型：施工升降机安装导轨架垂直度
SS型：对钢丝绳式施工升降机，导轨架垂直度偏差应不大于（1.5/1000）h。

附件表2，施工升降机与架空线路边的安全距离。

施工升降机验收质量及检验常见问题分析

施工升降机验收质量及检验常见问题分析摘要：文章结合对施工升降机验收质量及检验中关键项目常见问题进行分析，并提出有关整改建议与措施，目的是为了最大限度消除安装质量隐患，保证升降机使用安全。

关键词：施工升降机；验收质量；检验；问题；整改措施引言施工升降机主要由以下部件组成：导轨架、吊杆、传动系统、电缆滑车、围栏、电源箱、电缆卷筒、电缆臂架、吊笼、附墙架等。

目前，在工程施工过程中，施工升降机已得到广泛应用，其主要作用是在较大范围内把物料或作业人员通过垂直升降运送到指定区域，极大地提升了施工效率。

但由于施工单位在安装和使用过程中，存在不规范、维修保养不当等问题，导致升降机使用过程中存在较大的安全隐患，甚至出现人员伤亡事故。

例如2018年4月9日晚，汕头市一工地施工升降机吊笼突然坠落，4名乘员全部死亡。

深入分析其原因，就是施工单位使用前没有做好质量检查和维修保养措施，各级操作与管理人员对安全规则的漠视，导致升降机带“病”工作，设备的安全装置存在致命的安全问题，限位装置失灵，防冒顶的安全钩设置位置错误，防坠安全器无效等。

此外，升降机上限位开关和上极限开关失灵，吊笼驱动小车安全钩位置设置错误，致使升降机上行时驱动小车冒顶后倾翻，吊笼失去牵引力向下坠落。

同时防坠安全器不起作用，吊笼坠底后巨大的冲击力导致结构变形，吊笼与导轨架分离。

因此，加强对施工升降机的质量检查检测工作，保证其使用安全，显得非常必要。

一、施工升降机安验收质量检验依据对施工升降机验收质量进行检验，主要是针对与安全性能密切相关的项目进行，是必须强制检验的，主要依据的规范条件包括：《吊笼有垂直导向的人货两用施工升降机》（GB 26557-2011）、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ 215-2010）等。

二、施工升降机验收质量存在问题及应对措施在实际检验检测工作中发现将施工升降机验收质量存在问题主要包括以下几类。

1. 结构件施工升降机的结构主要受力构件包括有导轨架、传动系统、吊笼立柱、上下承载梁和附墙架等主要受力构件等，在检测中，普遍存在以下问题：变形明显、明显可以看见的裂纹、磨损、开焊和锈蚀严重等。

施工升降机安全检查和验收要点

施工升降机安全检查和验收要点摘要：施工升降机是建筑施工场地用得比较多的一种设备，它使用周期比较长，隐藏的安全隐患比较多，要将涉及的安全隐患进行排除，就必须进行定期的检测，从而发现安全隐患，进而排除安全隐患。

目前，全国大部分地区都对施工升降机进行了强制性安全性检测，而有些地方却没有对其进行强制安全性检测，由此带来了一系列安全性隐患。

这些安全隐患必须进行排除，以确保施工升降机司机及其施工升降机的安全。

要排除隐患，确保安全，一般情况下要检测的内容有：额定荷载、额定速度、标识牌、基础、金属结构、钢丝绳、停层等内容。

关键词：施工升降机；安全检查；验收；保养1施工升降机安装前的检查1.1资质、资料审查主要审查设备安装、拆卸单位是否具有相应的安装、拆卸资质，作业人员应具备相应岗位作业人员资格证书，设备的特种设备制造许可证、产品合格证、制造监督检验证明或设备型式试验报告、设备产权备案等原始文件及专项方案编审批是否符合要求。

1.2基础验收总包单位、使用单位、安装单位及监理单位安装前需对升降机基础进行验收，验收合格后方可进行安装。

验收主要内容包括：基础施工是否满足基础方案或安装说明书的设计要求；现场基础验槽记录与地勘报告是否吻合、承载力是否满足要求；基础抗压强度报告是否满足安装强度；基础安装在地下室顶板上的情形，地下室顶板加固措施是否到位。

基础验收内容执行《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ 2 15—20 10）（以下简称JGJ 2 15规范）中附录A。

1.3设备安装前的自检JCJ 2 15规范中规定：安装单位应按照安全技术标准及安装说明书对起重机械及现场施工条件进行检查。

检查主要内容包括：施工升降机各部件是否完好，有无开裂、变形、严重锈蚀、严重磨损等情形，辅助起重设备和其他辅助安装用具的机械性能和安全性能是否可靠。

同时还需确认安装现场是否具备安全安装的条件，如设备周边与高压线的距离是否满足安全要求，建筑物外立面有没有独特的部位造成设备附墙是否好安装等。

建筑施工升降机安装与验收

绳式的升降机，其高度不低于１．５ｍ。地面防护围栏
应围成一周。应装机电联锁装置。吊笼位于底部规定位置时，围栏门才能打开。地面防护围栏门开启后吊笼不能启动。吊笼门应装有安全锁止装置和电气安全开关，只有当门完全关闭后，吊笼才能启动。
２．基础部分安装
坠安全器；１３一传动系统；１４一层站栏杆；１５一对重导轨；１６一导轨；１７一齿条；１８一天轮图１施工升降机构造示意图
地脚螺栓与其连接。在安装底架时，应通过垫板以调整底架水平度，然后再安装两个标准节，测量底
ＣＯＮＳＴＲＵＣＴＩＯＮＳＡＦＥＴＹ
滑动、倾斜或倾翻。
３．电气安装
建筑盔金２０１４年第２期
联接即可。
施工升降机安全
其他附件。安装卷扬机时，应保证其牢固可靠，不会
⑧ 装好导轨架上的限位撞块，使吊笼内的限位开关及总极限开关能起作用（可通过撬动进行检
可随意调整。
主要部件的安装内容包括基础构架、导轨、三
节标准节、吊笼、地面围栏、电缆框、电气线路等，安
装步骤如下：
①把基础表面打扫干净，去掉基础预留孔内的
杂物和积水，将带有预埋螺杆的基础构架摆放到基础上面，使预埋螺杆自动沉入预留孔内，松开螺母，

施工升降机安装验收表-工程施工资料

30
额定载重量
31
125%额定载重量
坠落试验
32
吊笼制动后，结构及连接件应无任何损坏或永久变形，且制动距离应符合要求
验收结论
验收人签字
施工单位
（章）
租赁单位
（章）
安拆单位
（章）
使用单位
（章）
验收意见：
监理单位项目监理部（章）
总监理工程师：
年月日
12
制动器、离合器动作灵活可靠
电气系统
13
供电系统正常，额定电压值偏差≤±5%
14
接触器、继电器接触良好
15
仪表、照明、报警系统完好可靠
16
控制、操纵装置动作灵活、可靠
17
各种电气安全防护装置齐全、可靠
18
电气系统对导轨架的绝缘电阻应≥0.5MΩ
19
接地电阻应≤4Ω
续表C11.11.2
检查项目
序号
要求
3
导轨架安装垂直度满足要求
4
结构件无变形、开焊、裂纹
5
对重导轨符合使用说明书要求
传动系统
6
钢丝绳规格正确，未达到报废标准
7
钢丝绳固定和编结符合标准要求
8
各部位滑轮转动灵活、可靠，无卡阻现象
9
齿条、齿轮、曳引轮符合标准要求，保险装置可靠
10
各机构转动平稳、无异常响声
11
各润滑点润滑良好、润滑油牌号正确
表C11.11.2施工升降机安装验收表
编号：
工程名称
工程地址设备型号备登记号设备生产厂出厂编号
出厂日期
安装高度
安装负责人
安装日期
检查结果
代号说明
√=合格○=整改后合格×=不合格无=无此项

JGJ215-2010施工升降机检查验收表(表A-F)

表A 施工升降机基础验收表
附录B 施工升降机安装自检表
附录C 施工升降机安装验收表表C 施工升降机安装验收表
注：1、新安装的施工升降机及在用的施工升降机应至少每3个月进行一次额定载重量的坠落试验；
新安装及大修后的施工升降机应作125%额定载重量试运行；
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

附录D施工升降机交接班记录表表D施工升降机交接班记录表
附录E施工升降机每日使用前检查表
附录F施工升降机每月检查表
注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

升降机安装验收表

升降机安装验收表
本文档用于记录升降机的安装验收情况。以下是验收表的内容：
一、安装基本信息
项目
内容
升降机型号
安装位置
安装日期
安装公司
施工单位
监理单位
验收负责人
二、安装质量
项目
合格（√）/不合格（×）
升降机是否按照规定的安装标准进行安装？
升降机的基础是否牢固、平整？
升降机的固定是否牢固可靠？
升降机的动力系统是否正常工作？
升降机的电气系统是否正常工作？
升降机的防护装置是否完好？
三、安全和操作规范
项目
是（√）/否（×）
是否提供了安全使用和维护说明书？
是否提供了操作规范和培训材料？
是否在升降机上标识了相关安全警示标志和操作说明？
是否提供了升降机设备维保联系方式？
四、其他问题
如有其他问题或备注，请在此处记录：
...................................................................................
五、验收结论
验收人员（单位）
验收日期
验收结论ห้องสมุดไป่ตู้
自查
施工单位
监理单位
以上为升降机安装验收表，验收结果将根据以上内容进行评估和记录。请验收负责人仔细填写以上信息，并及时汇报验收结果。
