螺杆式冷水机组安装方案

螺杆式中央空调系统的安装方案资料来源：（空调故障代码网）目录第一节制冷循环的的系统的安装1．1螺杆式冷水机组-------------------------------------------------------- 11．2螺杆式制冷机组安装-------------------------------------------------- 2 第二节水系统及其设备的安装2．1冷却水物质循环系统的安装----------------------------------------- 32．2冷热水循环系统的安装----------------------------------------------- 4第三节新风系统和回风系统的安装3．1表面式换热器的安装-------------------------------------------------- 53．2消声器的安装----------------------------------------------------------- 63．3通风机安装-------------------------------------------------------------- 73．4风管安装----------------------------------------------------------------- 8第一节制冷循环系统的安装一、螺杆式冷水机组约克MILLENNIUM螺杆式冷水机组是典型的中央空调用机组。

机组完全由工厂组装，包括蒸发器、AZ冷凝器、过冷器、压缩机、电动机、润滑系统、控制中心和所有跟机组有光的接管及敷线。

1．机组组成(1) 压缩机(2) 热交换器(3) 紧凑水室(4) 电动机驱动装置(5) 容量控制(6) 润滑(7) 油分离器(8) 制冷剂流量控制(9) 控制中心(10) 减振装置(11) 起动器二、螺杆式制冷机组安装1．机组安装前的准备工作（1）机房条件1）机房应避免高温，通风应良好。

机房温度过高，会对电器元件的寿命及其可靠性有一定影响。

2）机房应尽量保持干燥，机房内如过于潮湿，会对机器仪表产生腐蚀。

3）机房应保持清洁，避免积灰。

4）机房应提供良好的照明设备。

5）机房应留有排水沟，能将积水及时排出。

（2）设备搬运：应防止机组发生损伤，运达现场后，机组应存放在库房中，如无库房必须露天存放时，应在机组底部适当垫高，防止浸水，箱上必须加遮盖，以防止雨水淋坏机组。

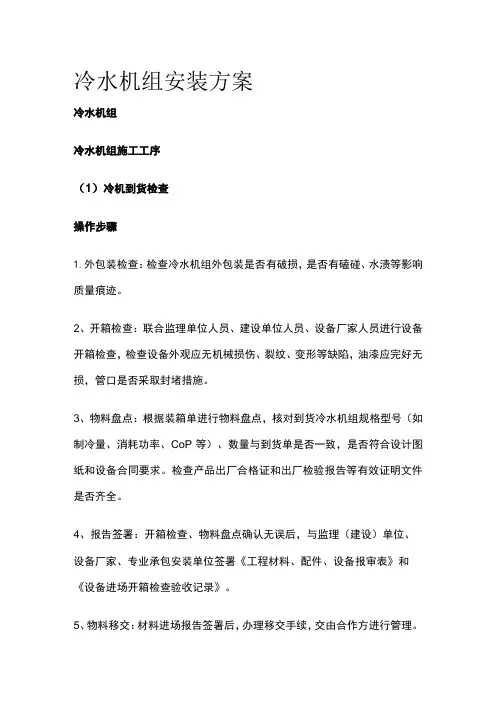

（3）开箱1）开箱之前将箱上的灰尘泥土扫除干净。

查看箱体外形有无损伤，核实箱号。

开箱时，要注意不能碰伤机件。

2）开箱时一般从顶板开始，在顶板开启后，看清是否是属于准备起出的机件及机组的摆放位置，然后再拆其他箱板。

如开拆顶板有困难时，则可选择适当处理，拆除几块箱板，观察清楚后，再进行开箱。

3）根据随机出厂的装箱清单清点机组，出厂附件以及所附的技术资料，作好记录。

4）查看机组型号是否与合同订货机组型号相符。

5）检查机组及出厂附件是否损坏、锈蚀。

6）如机组经检查后不及时安装，必须将机组另上遮盖物，防止灰尘及产生锈蚀。

7）设备在开箱后必须注意保管，放置平整。

法兰及各种接口必须封盖、包扎、防止雨水灰沙侵入。

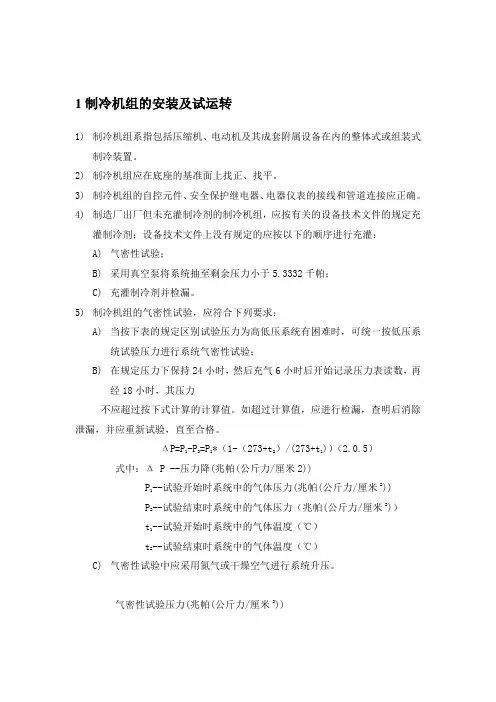

2．机组安装一般要求安装在地基上。

在修筑地基前，应计算所需地基是否满足机组运行质量的承重要求，机组的运行质量可以查阅技术资料或直接向厂方询问。

地基一般以混凝土浇注而成，在机组浇注是必须注意要留下相应的地脚螺栓孔。

具体位置可以参照厂方提供的地基图，地脚螺栓一般都由厂方提供，随机组一同出厂。

（1）基础检查与划线定位1）机组上位前应根据底座螺孔及底座的外形尺寸，检查基础的相应尺寸以及基础的上平面水平度是否符合要求，然后机组上位。

2）按照平面布置图所注各设备与墙中心或柱中心间的关系尺寸，划定设备安装地点的纵、横基准线。

3）必须根据随机所附的技术资料，在机组与机组之间，机组与墙体之间留有相应的空间，维修保养和现场操作。

（2）设备上位设备上位是将开箱后的设备由箱的底排搬到设备基础上，可根据施工现场的实际条件采用下列上位方法。

1）利用机房内已安装的桥式吊车，直接吊装上位。

2）利用铲车上位。

3）利用人字架上位，即将设备运至基础上，再将人字架挂上倒链将设备吊起，抽出箱底排，再将设备放到基础上，采用人字架上位，应注意设备的受力位置，避免钢丝绳与设备表面接触而损坏油漆面及加工面，并使设备保持水平状态。

4）利用设备滑移上位。

将设备和底排运到基础摆正，对好基础，再卸下与底排连接的螺栓，用撬杠撬起设备的一端，使设备落在滚杠上，再在基础和底排上放3、4根横跨滚杠，撬动设备使滚杠滑动，将设备从底排上滑移到基础上，最后撬起设备将滚杠抽出。

（3）设备找正找正是将设备上位到规定的部位，使设备的纵横中心线与基础上的中心线对正。

设备如不正，再用撬杠轻轻撬动进行调整，使两中心线对正。

在设备找正时，注意设备上的管座等部件方位符合设备要求。

（4）设备找平设备找平是在上位和找正后，将设备的水平度调整到接近要求的程度。

待设备的地脚螺栓灌浆并清洗后，再进行校平。

制冷设备安装中常用平垫铁。

放垫铁时先将减振垫布置好，然后在减振垫上方增减垫铁厚度，也可采用水平度可以调节的弹簧减振垫来代替减振垫。

找平是在设备的精加工水平面上，用水平仪测量其不平的状况。

如水平度相差悬殊，可将低的一侧平垫铁更换为一块厚垫铁，使其纵向和横向的水平度不超过1/1000。

在调整设备的水平度时，应注意将水平仪拿起。

设备找平后，应对地脚螺栓孔进行二次灌浆，所有的细石混凝土或水泥砂的强度标号应比基础强度标号高1~2级。

灌浆前应处理基础孔内的污物、泥土等杂物，使其干净。

每个孔洞灌浆必须一次完成，分层捣实，并保持螺栓处于垂直状态。

水泥初凝后，应洒水养护不少于7天，待其强度达到70%以上时，方能拧紧地脚螺栓。

混凝土强度所需养护时间与气温有关。

拧紧地脚螺杆后，应对机组进行校平。

将方形水平仪的底面或侧面放置在压缩机的进、排气口阀法兰端面上或半联轴节上测量，为了提高校平的准确度，方水平在被测量面上原地旋转180°进行测量，利用两次读数的结果计算修正。

方法是水平仪第一次读数为零，在原位旋转180°测量时，气泡向一个方向移动，则说明方水平仪和被测量面都有误差，两者误差相同，较高一面的高度是读数的一半。

如两次测量的气泡向一个方向移动，其被测量面较高一面高度为两次误差格数之和除以2，方水平仪误差为两次误差格数之差除以2。

如两次测量的气泡各往一边移动，即方向相反进，其被测量面较高一面高度为两格之差除以2，方水平仪误差是两次格数之差各除以2。

校平后机组的纵、横向水平度仍应小于1/1000。

（5）联轴器校正为了避免机组在运输过程中可能产生形变或位移，机组安装后必须要检验，应使电动机与压缩机由线同轴，其同轴度应符合机组的技术文件要求。

一般同轴度为￠0.08～￠0.16mm ,端面圆跳动量为0.05～0.1mm。

机组经检验合格后，安装传动芯子，压板弹簧垫圈用螺钉拧紧。

联轴器同轴度的测量，应在联轴器端面和圆周上均匀分布的四个位置进行，即0°、90°、180°、270°进行测量。

资料来源：（空调故障代码网）第二节水系统及其设备的安装中央空调工程中的水系统包括冷冻水系统和冷却水系统中央空调工程水系统原则： 1）具有足够的冷（热）负荷交换能力，以满足空调系统对冷（热）负荷的要求。

2）具有良好的水力工况稳定性。

3）水量调节灵活。

4）投资省、能耗低，运行经济，并便于操作和维修管理。

中央空调冷却水循环系统的组成：水泵、补水箱、冷却塔、阀门及集气罐、过滤器等设备组成，是一种开式系统。

一、冷却水循环系统的安装（一）水泵常用的水泵有单级单吸清水离心泵和管道泵两种。

IS型单级单吸清水离心式的外形结构及型号标识。

IS型单级清水离心水泵是由泵体、泵盖、叶轮、轴、轴套、密封环、悬架体及滚动轴承等组成。

2. 水泵的安装大多数水泵都安装在混凝土基础上，小型管道泵直接安装在管道上，不做基础，其安装的方法和安装法兰阀门一样，只要将水泵的两个法兰与管道上的法兰相连即可。

（1）水泵机组安装前的检查1）设备开箱应按下列项目检查：并作出记录。

①箱号和箱数，以及包装情况②设备名称、型号和规格③设备有无缺件、损坏锈蚀情况，进出管口保护物和封盖应完好。

2）就位前再作下列复查：①基础尺寸、平面位置和标高应符合设计要求和相应的质量要求②设备不应有缺件、损坏和锈蚀情况，水泵进出管口保护物和封盖如失去保护作用，水泵应解体检查③盘车应灵活，无阻滞、卡住现象，无异常声音。

（2）安装1）水泵的吊装与找正2）水泵的找平与就位。

泵体水平允许偏差一般为0.3~0.5mm/m.3）水泵的隔振3. 水泵的配管布置1) 安装软性接管。

在连接水泵的吸入管和压出管上安装软件接管，有利于降低和减弱水泵的振动和噪声的传递。

2) 出口装止回阀。

目的是为了防止水泵突然断电时水逆流，而使水泵叶轮受阻。

3) 水泵的吸入管和压出管上应分别设置进口阀和出口阀，目的是便于工作于水泵不运行时能不排空系统内的存水面进行检修。

4) 安装在立管上的止回阀的下游应设有放水管，便于管道清洗和排污。

5) 水泵的出水管上应装有压力表和温度计，以利检测。

如果水泵从低位水箱吸水，吸水管上还应装有真空表。

6) 每台水泵宜单独设置吸水管，管内水速一般为1.0~1.2m/s。

出水管内水流一般为1.5~2.0m/s。

7）当水泵的电动机容量大于20kw或水泵吸入口直径大于100mm , 水泵机组的布置方式应符合，《室外给水设计规范》。

8) 水泵基础高出地面的高度应不小于0.1m，地面应设排水沟。

(二) 补水管1．补水箱构造1）水箱按外形可分为圆形、方形、矩形。

2）水箱按材料可分为金属水箱、钢筋混凝土水箱、塑料水箱、波璃水箱等。

3）水箱附件。

进水管、出水管、溢水管、通气管、液位计、人孔等。

2．补水箱的安装补水箱常用金属水箱。

金属水箱的安装应符合设计和产品说明书要求。

金属水箱安装用钢筋混凝土支撑。

水箱底距地面宜有不小于700mm的净空高度。

3. 水箱满水试验水箱组装完毕后，应进行满水试验。

关闭出水管和泄水管，打开水管，边放水边检查，放满为止，以2~3h，不渗水为合格。

(三) 冷却塔中央空调工程中沿用的冷却塔型式，有自然通风喷冷却塔和机械通风冷却塔两大类别。

由于自然通风型主要受自然通风状态的影响，因而冷却效率和降温效果差，且体积和占地面积大，因此，目前应用较多的是机械通风式冷却塔。

1 . 常用冷却塔逆流引风式玻璃钢冷却塔和逆流鼓风式玻璃钢冷却塔及横流式玻璃钢冷却塔三种2 . 冷却水设备的布置原则1) 冷却塔应安装在通风良好的地点，其进风口与周围的建筑物应保持一定的距离，保证新的空气能进入冷却塔。
