电气装置接地规范

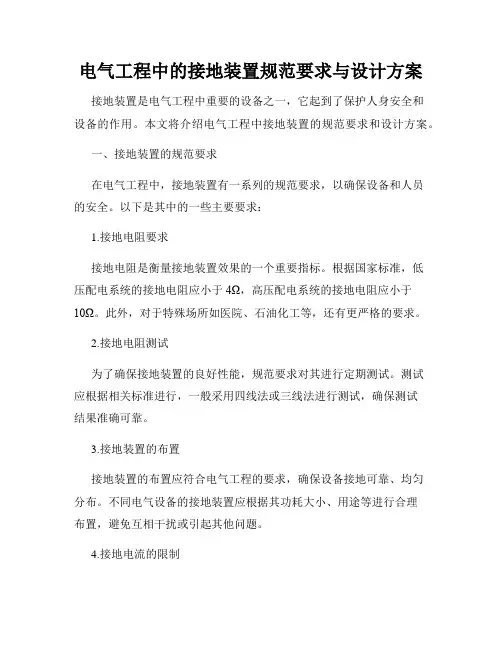

电气工程中的接地装置规范要求与设计方案
电气工程中的接地装置规范要求与设计方案接地装置是电气工程中重要的设备之一，它起到了保护人身安全和设备的作用。
本文将介绍电气工程中接地装置的规范要求和设计方案。
一、接地装置的规范要求在电气工程中，接地装置有一系列的规范要求，以确保设备和人员的安全。
以下是其中的一些主要要求：1.接地电阻要求接地电阻是衡量接地装置效果的一个重要指标。
根据国家标准，低压配电系统的接地电阻应小于4Ω，高压配电系统的接地电阻应小于10Ω。
此外，对于特殊场所如医院、石油化工等，还有更严格的要求。
2.接地电阻测试为了确保接地装置的良好性能，规范要求对其进行定期测试。
测试应根据相关标准进行，一般采用四线法或三线法进行测试，确保测试结果准确可靠。
3.接地装置的布置接地装置的布置应符合电气工程的要求，确保设备接地可靠、均匀分布。
不同电气设备的接地装置应根据其功耗大小、用途等进行合理布置，避免互相干扰或引起其他问题。
4.接地电流的限制接地电流是指电气设备的漏电流以及其他因素引起的接地电流。
规范要求接地电流应控制在安全范围内，避免对人员和设备带来危害。
5.接地装置的材料选用相关规范要求接地装置所使用的材料应符合特定的标准，例如抗腐蚀、导电性能好等。
材料的选用不仅要满足功能要求，还要考虑使用寿命和经济性。
二、电气工程中的接地装置设计方案针对不同的电气工程需求，接地装置的设计方案也会有所差异。
下面是一些常见的设计方案：1.单点接地方案单点接地方案适用于小型建筑物或少量设备的接地。
该方案通过将接地电源连接到主要设备的接地端，实现设备的接地保护。
2.多点接地方案多点接地方案适用于大型建筑物或分布式设备的接地。
该方案通过将接地电源连接到各个设备的接地端，实现多点接地保护。
3.混合接地方案在特殊场合，如矿井、医院等，可能需要采用混合接地方案。
该方案结合了单点接地和多点接地的优点，并根据具体需求进行设计，以达到更好的接地效果。
4.接地装置的防雷设计接地装置的防雷设计是电气工程中重要的一部分。

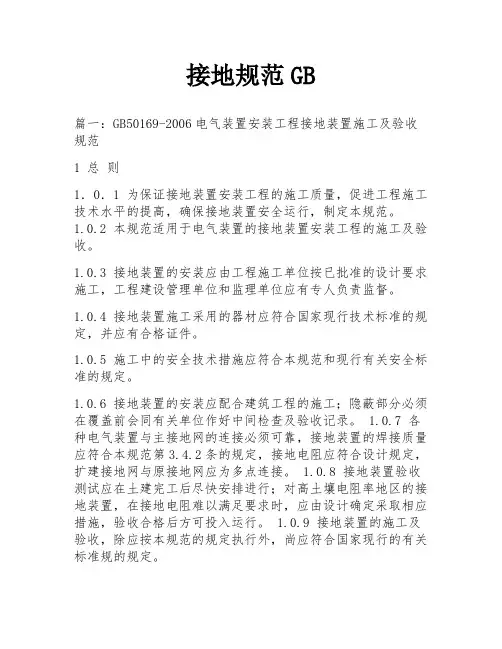

接地规范GB
接地规范GB篇一：GB50169-2006电气装置安装工程接地装置施工及验收规范1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
- 1 -2 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
电气接地的规范要求及接地的各项参数，收藏！
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
电气设备电气接地的规范要求
电气设备电气接地的规范要求电气设备电气接地是保障电气安全的重要环节，其规范要求有助于防范电气事故的发生。
本文将介绍电气接地的规范要求，包括接地的目的和原则、接地电阻的要求、接地装置的选择与布置，以及接地系统的监测和维护等方面。
一、接地的目的和原则电气设备的接地是为了确保人身、财产的安全，以及设备正常运行。
接地的基本原则是：保护人身安全，预防触电和电击；保护设备，减少设备故障和损失；保证电气信号的传输质量，防止信号干扰。
二、接地电阻的要求接地电阻是衡量接地系统质量的重要指标，其大小决定着带电设备的漏电流大小。
一般要求接地电阻不大于4欧姆，对于特定的场所，如有易燃易爆危险的场所，要求接地电阻更低，一般为1欧姆以下。
为达到规范要求，接地电阻的降低可以通过增加接地体的数量和面积，提高接地体与土壤的接触性能等措施来实现。
三、接地装置的选择与布置选择和布置接地装置应根据实际情况和规范要求进行。
一般来说，接地装置应选用耐腐蚀、导电性能良好的材料，如铜、铝等，以确保接地的可靠性。
接地装置的布置应符合以下原则：接地装置与带电设备间的距离要足够近，不得超过规定的限值；接地装置应保持良好的接地状态，不得被其他物体遮挡或削弱接地效果；接地装置的排列方式应有利于便于维护和检修。
四、接地系统的监测和维护接地系统的监测和维护对于确保接地装置的正常运行和有效性至关重要。
监测应定期进行，包括接地电阻的测量和接地装置的外观和连接的检查，以发现潜在的问题并及时解决。
维护包括接地装置的清洁、防腐蚀处理以及接地电阻的定期检测和处理。
对于已经出现问题的接地装置，应及时进行修复或更换，确保接地系统的完好性和可靠性。
总结：电气设备的电气接地在保障电气安全方面起着重要的作用。
遵循规范要求，确保接地电阻符合要求，选择合适的接地装置并正确布置，同时进行监测和维护，可以有效地预防电气事故的发生，保护人身和设备的安全。
电气接地规范要求是电气工程中必不可少的一部分，经过科学设计和合理实施，可提高电气设备的安全性和可靠性，对于电气系统的正常运行具有重要的意义。
gb50169_2022年电气装置安装工程接地装置施工与规范验收
GB50169_2022年电气装置安装工程接地装置施工与规范验收一、引言电气装置安装工程中的接地装置施工与规范验收是确保电气系统安全运行的重要环节。
接地装置作为电气系统的一部分，其主要功能是防止电气设备漏电，保护人身安全，同时降低电气设备故障率。
GB50169_2022年电气装置安装工程接地装置施工与规范验收标准，旨在规范接地装置的施工过程，确保其质量和安全性。
二、接地装置的施工要求1. 材料要求：接地装置应使用符合国家标准的导电材料，如铜、铝等。
接地线的截面积应根据电气设备的额定电流和接地电阻要求进行选择。
2. 接地体的设置：接地体应埋设在土壤中，其埋深应符合设计要求。
接地体之间的间距应合理设置，以确保接地电阻的稳定性。
3. 接地线的连接：接地线应与接地体可靠连接，连接处应使用专业的连接器或焊接。
接地线的连接应牢固、可靠，防止因松动或腐蚀导致接地电阻增大。
4. 接地装置的防腐处理：接地体和接地线应进行防腐处理，以延长其使用寿命。
防腐处理方法包括镀锌、喷涂防腐涂料等。
三、接地装置的验收标准1. 接地电阻的测量：接地装置完成后，应使用专业的接地电阻测试仪进行接地电阻的测量。
接地电阻应符合设计要求，以确保接地装置的有效性。
2. 接地线的连接检查：检查接地线的连接是否牢固、可靠，连接处是否有腐蚀现象。
如有问题，应及时进行修复或更换。
3. 接地体的外观检查：检查接地体的外观是否完好，是否有损坏、变形等现象。
如有问题，应及时进行修复或更换。
4. 接地装置的标志：接地装置应设置明显的标志，标明接地体的位置、接地线的走向等信息，以便于维护和管理。
四、结论GB50169_2022年电气装置安装工程接地装置施工与规范验收标准，对电气装置安装工程中的接地装置施工与验收进行了详细规定。
生产企业应严格按照标准要求进行施工和验收，确保接地装置的质量和安全性。
同时，生产企业还应加强员工培训，提高员工的技能水平，以确保施工和验收工作的顺利进行。
交流电气装置接地设计规范
交流电气装置接地设计规范电气装置接地设计规范是确保电气装置运行安全可靠的重要环节。
接地是指将电气设备的金属构件通过导体与地面相连，使设备处于相同或近似于地电位，旨在保护人身安全、设备正常运行以及防止电气故障。
为了确保接地设计的有效性，必须遵循以下几个方面的规范：1.地电位测量和分析：在设计电气设备的接地系统之前，需要利用专业工具测量地电位，并分析地面的电阻和电位分布情况。
这有助于确定合适的接地方式，以确保设备接地的有效性。
2.接地网设计：电气设备接地主要通过接地网实现。
在设计接地网时，需要考虑系统的复杂性和规模、设备类型、系统电容和电感等因素。
接地网应该具有足够的导电性和抗腐蚀性，以保证电气设备接地的可靠性。
3.设备接地：电气设备的金属构件应通过专用的接地导线与接地网相连。
接地导线的选择应考虑导电性、抗腐蚀性和可靠性等因素。
接地导线应采用合适的截面积和材料，以确保设备的有效接地。
4.漏电保护：电气设备的接地还应包括漏电保护。
漏电保护装置能及时检测到设备漏电现象，并切断电源，以减少人身伤害和设备损坏的风险。
5.接地可靠性：接地装置应具备良好的可靠性，以确保长时间的运行。
接地装置应定期检测和维护，以防止因腐蚀、老化或松动等原因导致接地失效。
6.波形和电位地电位控制：在电气设备的接地设计中，还需要注意波形和地电位控制。
波形地是指将电气设备的中性点通过专用的接地电阻与地相连，以控制电流的回路。
电位地是指将电气设备的金属构件通过接地导线与地相连，以防止电气设备上产生高的地电位。
总之，电气装置接地设计规范是确保电气设备安全运行的重要保障。
通过合理的接地设计和实施，可以减少人身伤害和设备损坏的风险，提高电气设备的可靠性和稳定性。
因此，设计者需要遵循相关的规范和标准，以确保接地系统的有效性和合规性。
GB50169-92电气装置安装工程 接地装置施工及验收规范
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
电气接地规范与接地的各项参数
电气接地规范与接地的各项参数电气接地的规范和参数是电气工程中一个非常重要的概念，电气接地的正确与否关系到人们的生命安全和财产安全。
那么，接下来我们来详细了解一下电气接地规范和接地的各项参数。
一、电气接地规范电气接地规范主要是由国家和地方出台的一些标准和规定，它们主要的作用是确保电气设备运行的安全，防止由于电气接地引起的安全事故发生。
一些常见的电气接地规范包括：1.《电气装置的接地》（GB 50169-2005）：该规范主要是针对电气装置的设计、施工、验收和运行中的接地问题，对电气接地的各项参数进行了规范，具有指导性和参考性。
2.《工业企业电气设计规范》（DB11/T 964-2018）：该规范主要是对工业企业电气设计中的接地问题进行了详细的规范，规定了接地电阻、接地方式、接地设备的选择和安装等方面的问题。
3.《高压电气设备安全操作规程》（DL/T 5155-2019）：该规程是针对高压电气设备的操作和维护中的接地问题进行规范的，主要是强调对高压电气设备的保护和安全运行。
二、电气接地的各项参数在进行电气接地时，需要关注的参数比较多，下面我们来介绍一下这些参数。
1.接地电阻接地电阻是电气接地中最重要的参数之一，它的大小决定了接地系统的质量和安全性。
一般情况下，电气接地电阻的大小应该控制在4欧以下，对于高压电气设备则应控制在2欧以下。
2.接地方式接地方式是指接地体与大地形成的接缝方式，常见的接地方式有单点接地、多点接地、均压接地、等电位接地等。
在进行电气接地时，应根据实际需要进行选择，并尽量避免接地体与其他人为设备等形成回路。
3.接地装置的选择和安装接地装置是指用于连接接地体和电气设备的装置，选择和安装应根据实际需要和设计要求进行，保证接地的可靠性和安全性。
总之，电气接地的规范和参数是电气工程中的核心概念，我们需要严格遵守规范和注意各项参数的问题，从而提高电气设备运行的安全性和可靠性，确保人们的生命安全和财产安全。
电气装置接地的规定
电气装置接地的规定电气装置接地的规定是电力系统中的一个重要方面，它对于电气设备的安全运行和人身安全至关重要。
我们知道，在电气系统中，电气设备的接地具有多种目的，例如保护人员安全、保障设备正常运行、保障现有的电路设备等。
为了确保电力系统的安全稳定运行和人员的安全，各国都制定了一系列电气装置接地规定。
本文将对这方面的知识进行深入介绍。
一、电气装置接地的定义电气装置接地指将电气设备与地之间设置电气连接器，将设备与地相连，以达到安全保障、设备正常运行等目的的接地方式。
二、电气装置接地的目的1、防止人员触电。
将电气设备的金属壳外及导电部分与地相连，可以将漏电的电流泄漏到地上，从而保护人员安全。
2、提高设备性能。
利用接地可以保障电气设备的正常运行，从而避免电气设备因为漏电或短路等问题而造成故障。
3、保障现有电路及设备。
在一些系统中，接地还可以实现对系统的稳定运行和设备的保护，例如对于地电源等电气设备的运行也有着重要的作用。
三、电气装置接地的原则1、地线应符合标准。
接地电线应采用符合要求的电缆或导线，线路的绝缘等级应达到接地环境的要求。
2、接地电线应足够粗。
接地电线应足够粗，电流能够流动，在地的电势差不同的区域电线的截面积也不同：如果电势差较大，则地线截面积应较大，避免接地电阻太大。
3、接地电线和地之间应建立可靠连接。
接地电线和地之间的连接应坚固可靠，以方便对于电气系统的监测和维修。
四、电气装置接地的分类1、保护接地。
即将电气设备的导体与地电路连接起来，以防止电器漏电带来的危险。
2、工作接地。
即将电气设备接地，以保证其正常工作。
例如，对于引雷针等设备，因为需要导电而必须接地。
3、信号接地。
即将电气设备的信号导线与地电路相连，以确保其信号的稳定传输。
五、电气装置接地的标准1、国家标准：国家标准规定了电气装置接地的具体方法和要求，一般来说，接地电阻应小于4Ω。
例如，对于公共安全设施、电力补给系统，其接地电阻应小于1Ω。
电气接地施工规范
中华人民共和国国家标准GB 50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
gb50169-电气装置安装工程接地装置施工及验收规范
1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
11.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
22 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接3地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
电气装置接地规范
电气装置接地规范————————————————————————————————作者：————————————————————————————————日期：电气装置安装工程接地装置施工及验收规范中华人民共和国国家标准GB 50169—92第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
电气装置接地规范
电气装置接地规范电气装置安装工程接地装置施工及验收规范中华人民共和国国家标准GB 50169—92第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
电气装置接地规范
电气装置接地规范电气装置安装工程接地装置施工及验收规范是为了保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行而制定的。
本规范适用于电气装置的接地装置安装工程的施工及验收。
接地装置的安装应按照已批准的设计进行施工。
采用的器材应符合国家现行技术标准的规定，并且应该有合格证件。
在施工过程中，应该符合本规范和现行有关安全技术标准的规定。
接地装置的安装应该配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
除按照本规范的规定执行外，接地装置的施工及验收还应该符合国家现行的有关标准、规范的规定。
电气装置的下列金属部分均应接地或与PEN线相接：电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳；电气设备的传动装置；屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管；电缆桥架、支架和井架；装有避雷线的电力线路杆塔；装在配电线路杆下的电力设备；在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔；电除尘器的构架；封闭母线的外壳及其他裸露的金属部分；六氟化硫封闭式组合电器和箱式变电站的金属箱体；电热设备的金属外壳；控制电缆的金属护层。
电气装置的下列金属部分可不接地或不与PEN线相接：在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳也可不接地或不与PEN线相接。
三、电气测量仪表、继电器和其他低压电器等设备的外壳，以及绝缘子的金属底座应安装在配电屏、控制屏和配电装置上，以避免发生绝缘损坏时引起危险电压。
gb50169-2016-电气装置安装工程接地装置施工及验收规范(条文说明)
中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范GB 50169 - 2016条文说明修订说明《电气装置安装工程接地装置施工及验收规范》GB 50169-2016 ，经住房城乡建设部2016 年8 月18 日以第1260 号公告批准发布。
本规范是对《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 的修订。
本规范上一版的主编单位是国网北京电力建设研究院（现中国电力科学研究院），参编单位是广东电力试验研究所、东北电业管理局第二工程公司、湖北电力建设一公司、北京电力建设公司、甘肃送变电工程公司、上海电力建设一公司、广州供电分公司、乐清市华夏防雷器材厂、武汉岱嘉电气技术有限公司、北京欧地安科技有限公司等，主要起草人是陈发宇、李谦、孙关福、孙克彬、余祥、穆德龙、雷宗灿、朱有山、马庆林、章国林、汪海涛、屈国庆、宋美云、佟建勋等。
本规范修订过程中，编制组进行了广泛的调查研究，总结了我国电气装置安装工程接地装置施工及验收的实践经验，同时参考了国外先进技术法规、技术标准。
为了方便广大设计、施工、科研、学校等单位有关人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组按章、节、条顺序编制了本规范的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明，还着重对强制性条文的强制性理由作了解释。
但是，本条文说明不具备与规范正文同等的法律效力，仅供使用者作为理解和把握规范规定的参考。
目次1 总则............................................................................................................................. - 4 -2 术语............................................................................................................................. - 5 -3 基本规定........................................................................................................................... - 6 -4 电气装置的接地............................................................................................................... - 8 -4.1 接地装置的选择..................................................................................................... - 8 -4.2 接地装置的敷设..................................................................................................... - 9 -4.3 接地线、接地极的连接....................................................................................... - 10 -4.4 接地装置的降阻.................................................................................................... - 11 -4.5 风力发电机组与光伏发电站的接地................................................................... - 12 -4.6 接闪器的接地....................................................................................................... - 13 -4.7 输电线路杆塔的接地........................................................................................... - 13 -4.8 主（集）控楼、调度楼和通信站的接地........................................................... - 15 -4.9 继电保护及安全自动装置的接地....................................................................... - 16 -4.10 电力电缆金属于户层的接地............................................................................. - 16 -4.11 配电电气装置的接地 ......................................................................................... - 17 -4.12 建筑物电气装置的接地..................................................................................... - 17 -4.13 携带式和移动式用电设备的接地..................................................................... - 18 -4.14 防雷电感应和防静电的接地............................................................................. - 19 -5 工程交接验收................................................................................................................. - 20 -1 总则1.0.1 本条阐明了本规范编制的原则：为了保证接地装置的施工和验收质量而制定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气装置接地规范 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
电气装置安装工程接地装置施工及验收规范
中华人民共和国国家标准 GB 50169—92
第一章总则
第二章电气装置的接地
第一节一般规定
一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳（该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。
三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。
四、安装在已接地金属构架上的设备，如穿墙套管等。
五、额定电压为220V及以下的蓄电化室内的金属支架。
六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。
七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。
一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。
二、在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设按地装置，必要时可采取外引式接地装置或改良土壤的措施。
三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。
四、三线制直流回路的中性线宜直接接地。
第二节接地装置的选择
一、埋设在地下的金属管道，但不包括有可燃或有爆炸物质的管道。
二、金属井管。
三、与大地有可靠连接的建筑物的金属结构。
四、水工构筑物及其类似的构筑物的金属管、桩。
一、建筑物的金属结构（梁、柱等）及设计规定的混凝土结构内部的钢筋。
二、生产用的起重机的轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构。
三、配线的钢管。
表低压电气设备地面上外露的铜和铝接地线的最小截面
名称铜（mm2）铝（mm2）
明敷的裸导体 4 6
绝缘导体
电缆的接地芯或与相线包在同一
保护外壳内的多芯导线的接地芯 1
一、材料的选择应符合设计要求。
二、使用的材料必须符合国家现行技术标准。
并有合格证件。
三、严格按照生产厂家使用说明书规定的操作工艺施工。
第三节接地装置的敷设
一、应便于检查。
二、敷设位置不应妨碍设备的拆卸与检修。
三、支持件间的距离，在水平直线部分宜为～；垂直部分宜为～3m；；转弯部分宜为～。
四、接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。
五、接地线沿建筑物墙壁水平敷设时，离地面距离宜为250～300mm；接地线与建筑物墙壁间的间隙宜为10～15mm。
六、在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。
补偿器可用接地线本身弯成弧状代替。
第四节接地体（线）的连接
一、钢为其宽度的2倍（且至少3个棱边焊接）。
二、圆钢为其直径的6倍。
三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
四、扁纳与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外。
并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
第五节避雷针（线、带、网）的接地
一、避雷针（带）与引下线之间的连接应采用焊接。
二、避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。
当采用没有镀锌的地脚螺栓时，应采取防腐措施。
三、建筑物L的防雷设施采用多根引下线时，宜在各引下线距地面的～处设置断接卡，断接卡应加保护措施。
四、装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。
筒体底部应有两处与接地体对称连接。
五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。
当小于3m时，应采取均压措施或铺设卵石或沥青地面。
六、独立避雷针（线）应设置独立的集中接地装置。
当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。
七、独立避雷针的接地装置与接地网的地中距离不应小于3m。
八、配电装置的架构或屋顶上的避雷针应与接地网连接，并应在其附近装设集中接地装置。
第六节手携式和移动式电气设备的接地
一、移动式机械自用的发电设备直接放在机械的同一金属框架上，又不供给其他设备用电。
二、当机械由专用的移动式发电设备供电，机械数量不超过2台，机械距移动式发电设备不超过50m，且发电设备和机械的外壳之间有可靠的金属连接。
第三章工程交接验收
一、整个接地网外露部分的连接可靠，接地线规格正确，防腐层完好，标志齐全明显。
二、避雷针（带）的安装位置及高度符合设计要求。
三、供连接临时接地线用的连接板的数量和位置符合设计要求。
四、工频接地电阻值及设计要求的其他测试参数符合设计规定，雨后不应立即测量按地电阻。
一、实际施工的竣工图。
二、变更设计的证明文件。
三、安装技术记录（包括隐蔽工程记录等）。
四、测试记录。
