cad基本图形的绘制
初学cad画图步骤详解
初学CAD画图步骤详解简介CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机械设计等领域的技术。
对于初学者来说，掌握CAD的基本画图步骤是非常重要的。
本文将为您详细介绍初学CAD画图的步骤。
步骤一：创建新文件打开CAD软件后，首先需要创建一个新的文件来进行画图。
在菜单栏中选择“文件”，然后选择“新建”或者使用快捷键“Ctrl + N”来创建新文件。
步骤二：设置图纸尺寸和比例在创建新文件后，您需要设置图纸的尺寸和比例。
在CAD中，可以选择常用的标准尺寸，也可以自定义尺寸。
在菜单栏中选择“格式”，然后选择“图纸设置”来进行尺寸和比例的设置。
根据您的需要，选择合适的尺寸和比例。
步骤三：绘制基本图形一般而言，CAD画图的基础是一些基本图形，如直线、矩形、圆形等。
在CAD 中，绘制基本图形的方式有多种。
下面以绘制直线为例进行说明。
1.在工具栏中选择“直线”工具，或者使用快捷键“L”。
2.在图纸上点击鼠标左键确定直线的起点。
3.移动鼠标并点击鼠标左键来确定直线的终点。
4.按下“Enter”键或者右键来结束绘制直线。
绘制其他基本图形的步骤类似，只需选择不同的工具即可。
步骤四：编辑图形在绘制完基本图形后，您可能需要调整、编辑或者修改图形的一些细节。
在CAD中，有许多编辑工具可以帮助您完成这些操作。
下面介绍一些常用的编辑操作：•移动图形：选择要移动的图形，然后使用“移动”工具来将图形移动到新的位置。
•缩放图形：选择要缩放的图形，然后使用“缩放”工具来调整图形的大小。
•旋转图形：选择要旋转的图形，然后使用“旋转”工具来将图形旋转到合适的角度。
•删除图形：选择要删除的图形，然后使用“删除”工具来删除选中的图形。
步骤五：添加文字和注释在CAD中，您可以添加文字和注释来解释图形的含义或者提供额外的信息。
下面介绍如何添加文字和注释：1.选择“文字”工具，或者使用快捷键“T”。
2.在图纸上点击鼠标左键确定文字的起点。
计算机制图中望CAD2023课件模块二基本二维图形的绘制与编辑
任务1 绘制线段并等分
（2）使用相对坐标绘制直线或线段
1）执行“直线”命令。 2）指定第一点。单击指定直线或线段的起点，或输入直线或线段的起点绝对 坐标。 3）指定下一点。此时，要相对于第一个点指定第二个点。依次输入@、X 值 、逗号和Y 值（如@40，30）。 4）按Enter 键或Space 键确认。
（4）命令行：执行osnap（os）命令，将开启“草图设置”对话框中的“对 象捕捉”选项卡，勾选“启用对象捕捉”复选框。
（2）选项说明 1）“点样式”设置。中望CAD 提供了20 种点的样式，以适应用户的需求
任务1 绘制线段并等分
2）“点大小”设置。“点大小”分为“相对于屏幕设置大小”与“按绝对单 位设置大小”两种。
相对于屏幕设置大小：按屏幕尺寸的百分比设定点的显示大小，当进行缩放时， 点的显示大小并不改变。
按绝对单位设置大小：按“点大小”下指定的实际单位设定点显示的大小，进 行缩放时，显示的点大小随之改变。
任务1 绘制线段并等分
4．绘制CD 线段。
命令：_line（重复执行“直线”命令） 指定第一个点：（单击确定C 点） 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：@40，30↙ 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：
5．绘制EF 线段。
命令：_line（重复执行“直线”命令） 指定第一个点：（单击确定E 点） 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：@50<45↙ 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］：（按Esc 键或Enter 键退出“直线” 命令）
任务1 绘制线段并等分
2．操作步骤
命令：_line 指定第一个点： 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］： 指定下一点或［角度（A）/ 长度（L）/ 放弃（U）］： 指定下一点或［角度（A）/ 长度（L）/ 闭合（C）/ 放弃（U）］：
CAD基础第二章 基本绘图命令
3、椭圆命令（ELLIPSE） 椭圆命令（ELLIPSE） 椭圆命令
作用： 作用：可用于绘制椭圆或椭圆弧 命令的输入方式： 命令的输入方式： 命令： １)命令： Ellipse (EL) ↙ 命令 下拉菜单： ２)下拉菜单：绘图 下拉菜单 绘图→ 椭圆 ３）工具栏 图标 执行椭圆命令后，提示： 执行椭圆命令后，提示： 给定椭圆一轴两个端点及另一轴的半长； １）给定椭圆一轴两个端点及另一轴的半长； 给定椭圆一轴线和旋转角度； ２）给定椭圆一轴线和旋转角度； 给定椭圆的中心和两个主轴的半轴长。 ３）给定椭圆的中心和两个主轴的半轴长。 注意：当绘制椭圆弧的时候，在提示下应输入 或者先画出完整的椭圆， “ ARC”或 “ Ａ ” ， 或者先画出完整的椭圆 ， 再修 或 剪成所需的椭圆弧。 剪成所需的椭圆弧。
第二章
基本绘图命令
一、绘线 二、绘圆和圆弧 三、多边形 四、徒手图 五、绘制点 六、绘制样条曲线 七、绘制修订云线
一、绘线
1、绘制直线 绘制直线 有如下三种绘制直线的方法： 有如下三种绘制直线的方法： Ø 选择[绘图]/[直线]菜单命令。 选择[绘图]/[直线]菜单命令。 ]/[直线 Ø 单击“绘图”工具栏中的按钮。 单击“绘图”工具栏中的按钮。 Ø 在命令行中执行LINE（L）命令。 在命令行中执行LINE LINE（ 命令。 命令行的选项：闭合（ 放弃（ 命令行的选项：闭合（C）/放弃（U） 单击右键，会弹出快捷菜单，可执行常规命令， 单击右键，会弹出快捷菜单，可执行常规命令， 加快作图效率。 加快作图效率。
2、绘制射线
Ø选择[绘图]/[射线]菜单命令。 选择[绘图]/[射线]菜单命令。 选择 ]/[射线 Ø在命令行中执行RAY命令。 在命令行中执行RAY命令。 在命令行中执行RAY命令 射线仅用作绘图辅助线时， 射线仅用作绘图辅助线时，最好集中 绘在某一图层上，将来输出图形时， 绘在某一图层上，将来输出图形时， 可以将该图层关闭， 可以将该图层关闭，这样辅助线就不 会被绘出了。 会被绘出了。

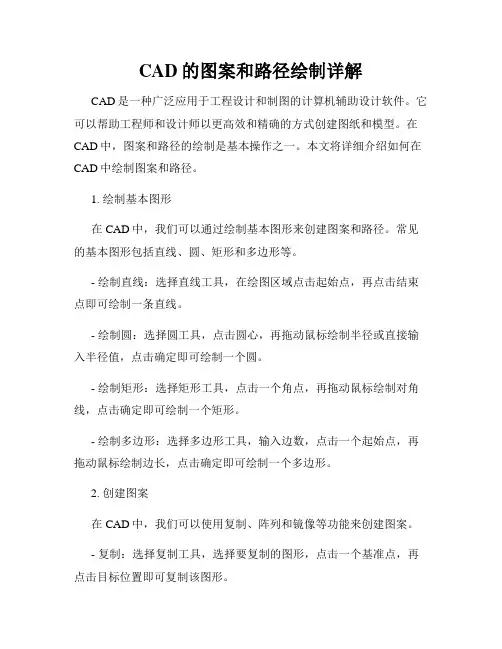

CAD的图案和路径绘制详解
CAD的图案和路径绘制详解CAD是一种广泛应用于工程设计和制图的计算机辅助设计软件。
它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。
在CAD中，图案和路径的绘制是基本操作之一。
本文将详细介绍如何在CAD中绘制图案和路径。
1. 绘制基本图形在CAD中，我们可以通过绘制基本图形来创建图案和路径。
常见的基本图形包括直线、圆、矩形和多边形等。
- 绘制直线：选择直线工具，在绘图区域点击起始点，再点击结束点即可绘制一条直线。
- 绘制圆：选择圆工具，点击圆心，再拖动鼠标绘制半径或直接输入半径值，点击确定即可绘制一个圆。
- 绘制矩形：选择矩形工具，点击一个角点，再拖动鼠标绘制对角线，点击确定即可绘制一个矩形。
- 绘制多边形：选择多边形工具，输入边数，点击一个起始点，再拖动鼠标绘制边长，点击确定即可绘制一个多边形。
2. 创建图案在CAD中，我们可以使用复制、阵列和镜像等功能来创建图案。
- 复制：选择复制工具，选择要复制的图形，点击一个基准点，再点击目标位置即可复制该图形。
- 阵列：选择阵列工具，选择要阵列的图形，输入行列数和间距，选择基准点，点击确定即可创建图案。
- 镜像：选择镜像工具，选择要镜像的图形，选择镜像轴，点击确定即可创建图案。
3. 绘制路径在CAD中，我们可以使用直线、曲线和样条曲线等工具来绘制路径。
- 绘制直线路径：选择直线工具，点击路径起始点，再点击路径结束点即可绘制一条直线路径。
- 绘制曲线路径：选择曲线工具，点击曲线起始点，再点击曲线结束点，拖动鼠标调整曲线形状，点击确定即可绘制一条曲线路径。
- 绘制样条曲线路径：选择样条曲线工具，点击路径起始点，再点击路径结束点，拖动鼠标调整曲线形状，点击确定即可绘制一条样条曲线路径。
4. 编辑图案和路径在CAD中，我们可以使用移动、旋转和缩放等功能来编辑图案和路径。
- 移动：选择移动工具，选择要移动的图形或路径，点击一个基准点，再点击目标位置即可移动。
AutoCAD基本绘图命令
第2章 AutoCAD 基本绘图命令
平面图形都是由点、直线、圆、圆弧 以及稍复杂一些的曲线（如椭圆、样条 曲线等）组成的。本章介绍诸如直线、 矩形、正多边形、圆、椭圆、圆环、点 等绘图命令。
【例】用不同方式绘制如图（a）、（b）、（c）所 示的3个正六边形。
绘制正多边形的3种方式
注意：绘制的正多边形是一多段线，编辑时一般是一 个整体，可以通过分解命令使之分解成单个的线段。
2.6 画矩形RECTANG
命令：RECTANG/REC 菜单：绘图→矩形 工具栏：绘图→矩形 命令及提示：
命令: _rectang 指定第1个角点或 [倒角(C)/标高(E)/圆角(F)/厚度 (T)/宽度(W)]: 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
【例】绘制直线练习 （1）利用键盘输入坐标，绘制如图所示的图形。 键盘输入坐标可以精确绘图。
（120，240） （240<45）
（320，240） 45。
60
100
（120，80）
键盘输入绘制直线
（2）利用正交模式绘制如图3.2所示的图形。
正交模式：在绘制水平或垂直直线时可以采用正交 模式，采用这种模式能保证绘图的精度。可在应用 程序状态栏中点中进行选择。
2020/4/8
1
本章要点
绘制直线对象，如绘制线段、射线、构造线 绘制矩形和等边多边形 绘制曲线对象，如绘制圆、圆环、圆弧、椭圆
及椭圆弧
设置点的样式并绘制点对象，如绘制点、绘制
cad基本图形教程
cad基本图形教程CAD基本图形教程CAD是计算机辅助设计的缩写，是一种运用计算机技术进行设计、图形处理与分析的工具。
在工程设计、建筑、制造业等领域，CAD已经成为一个不可或缺的工具。
本篇教程将介绍CAD的基本图形操作，包括直线、圆、多边形等基本图形的绘制。
一、绘制直线在CAD软件中，绘制直线是最基本的操作之一。
首先打开CAD软件，选择“绘制直线”命令。
然后，点击图纸上的起点，拖动鼠标绘制直线，再点击终点结束绘制。
二、绘制圆绘制圆也是常见的操作之一。
选择“绘制圆”命令后，点击图纸上的圆心，拖动鼠标绘制圆的半径，再点击确定圆的位置和大小。
三、绘制矩形绘制矩形也是常见的操作之一。
选择“绘制矩形”命令后，点击图纸上的一个角点，然后拖动鼠标绘制矩形的宽度和高度，再点击确定矩形的位置和大小。
四、绘制多边形绘制多边形可以选择“绘制多边形”命令。
选择绘制的边数后，点击图纸上的一个起点，然后逐个点击图纸上的点，最后再点击起点来结束绘制。
五、修改图形在CAD中，还可以对已有的图形进行修改。
例如，可以选择“移动”命令来移动图形的位置；选择“旋转”命令来旋转图形；选择“缩放”命令来改变图形的大小；还可以选择“修剪”命令来修剪图形的一部分。
六、绘制曲线除了基本的直线、圆、矩形和多边形，CAD还可以绘制曲线。
选择“绘制曲线”命令后，点击图纸上的一些点，然后可以通过调整控制点来改变曲线的形状。
七、添加文字在CAD中，还可以添加文字来标注图形或者添加说明。
选择“添加文字”命令后，点击图纸上的一个位置，然后输入文字内容，并选择文字的字体、大小和对齐方式。
八、图层管理在CAD中，可以利用图层管理功能来控制图形的显示和隐藏。
可以选择“图层管理器”命令来打开图层管理界面，然后可以添加、删除或修改各个图层的属性。
九、保存和打印图纸在完成绘图后，可以选择“保存”命令将图纸保存到指定的文件夹中。
同时，还可以选择“打印”命令来打印图纸，将其变成实体形式。
CAD绘图的基本步骤与技巧
CAD绘图的基本步骤与技巧2篇CAD绘图的基本步骤与技巧（上）CAD绘图是一种基于计算机辅助设计的绘图方法，它可以帮助我们快速、精确地进行各种图纸的绘制工作。
在进行CAD绘图时，我们需要掌握一些基本的步骤和技巧，以提高绘图效率和质量。
本文将带领您了解CAD绘图的基本步骤与技巧。
第一步：建立绘图环境在进行CAD绘图之前，我们需要先建立绘图环境。
首先，打开CAD软件，并选择相应的绘图模板。
绘图模板一般包括各种图框、标注等元素，可以帮助我们更方便地进行绘图工作。
接下来，根据实际需要设置图纸的单位、图层、线型等参数。
建立好绘图环境后，我们就可以开始进行具体的绘图工作了。
第二步：绘制基础图形在进行CAD绘图时，我们经常需要使用一些基础的图形，如直线、圆、矩形等。
绘制这些基础图形是其他绘图工作的基础，也是锻炼我们绘图技巧的重要环节。
在绘制基础图形时，可以使用CAD软件提供的命令或工具，如“直线”命令、“圆”命令等。
根据实际需要，我们可以通过指定两个点、半径等方式进行基础图形的绘制。
第三步：编辑和修改图形在进行CAD绘图时，我们经常需要对已有的图形进行编辑和修改。
这些编辑和修改操作可以帮助我们调整图形形状、位置以及大小等。
常见的编辑和修改操作包括移动、旋转、缩放、拉伸等。
在进行这些操作时，我们需要掌握相应的命令和工具，并且要注意保持图形的准确性和完整性。
第四步：添加文字和标注CAD绘图并不仅仅是图形的绘制，还需要添加文字和标注等相关内容。
文字和标注可以帮助我们更好地说明和表达绘图的意图和要求。
在CAD 软件中，我们可以使用相应的命令和工具添加文字和标注。
添加文字和标注时，要注意选择适当的字体、字号和对齐方式，保证文字的清晰可读。
第五步：设置图层和图框在进行CAD绘图时，我们通常需要将图形分别放置在不同的图层上，并添加相应的图框和标题栏等。
通过设置图层，我们可以实现对图形的管理和控制。
添加图框和标题栏可以提高图纸的专业性和美观度。
CAD基本操作及基本绘图命令
中心点、一条轴端点和另一条轴半径：这种方式需要依次指定椭圆的中心点、一条轴的端点以及另外一条轴的半径。
二、绘图实训
1、建立作图环境
1）设置作图环境与手工绘图前准备图幅相似，用limits命令或格式→图形界限选项。
图1-4矩形和圆
图1-5椭圆
3、将以上绘制的图形存盘保存。
附录1：Autocad2008基本绘图命令
附录2：Autocad2008基本绘图知识
1、命令的输入
1）直接使用工具按钮。
2）键盘输入：在“命令：”后直接输入命令或命令缩略字母。
3）通过下拉式菜单。
2、命令的重复
1）在“命令：”后直接回车或按空格键可重复上一个命令。
(2)指定起点、圆心以及另一参数方式 ：圆弧的起点和圆心决定了圆弧所在的圆，第3个参数可以是圆弧的端点（中止点）、角度（即起点到终点的圆弧角度）和长度（圆弧的弦长）
(3)指定起点、端点以及另一参数方式 ：圆弧的起点和端点决定了圆弧圆心所在的直线，第3个参数可以是圆弧的角度、圆弧在起点处的切线方向和圆弧的半径。
命令: donut
指定圆环的内径 <0.5000>: 50 //输入圆环的内径值
指定圆环的外径 <1.0000>: 80 //输入圆环的外径值
指定圆环的中心点或 <退出>: //拾取圆环的中心点或输入坐标
指定圆环的中心点或 <退出>: //可连续绘制该尺寸的圆环，通过选择不同的中心点，若不绘制，按Enter键，完成绘制。
2、基本绘图命令及使用
掌握画简单直线(line)、画圆(circle)、画弧(arc)、画矩形（rectang）、画多边形（polygon）、画圆环（dount）。
CAD二维绘图基础 掌握基本绘图命令
CAD二维绘图基础：掌握基本绘图命令在CAD软件中，掌握基本绘图命令是非常重要的一项技能。
本文将介绍一些常用的二维绘图命令，帮助读者快速上手使用CAD软件进行绘图。
1. 线段命令：在CAD软件中，使用线段命令可以绘制直线。
在命令栏中输入“Line”或者点击工具栏上的“直线”图标，然后按照提示，在绘图区域中选取两个点，便可绘制一条直线。
2. 圆命令：使用圆命令可以绘制圆形。
在命令栏中输入“Circle”或者点击工具栏上的“圆”图标，然后按照提示，在绘图区域中选择圆心和半径，便可绘制一个圆。
3. 矩形命令：使用矩形命令可以绘制矩形。
在命令栏中输入“Rectangle”或者点击工具栏上的“矩形”图标，然后按照提示，在绘图区域中选择两个对角点，便可绘制一个矩形。
4. 弧命令：使用弧命令可以绘制弧形。
在命令栏中输入“Arc”或者点击工具栏上的“弧”图标，然后按照提示，在绘图区域中选择圆心、起始点和终止点，便可绘制一个弧形。
5. 多段线命令：多段线命令可以绘制由多个线段组成的自由曲线。
在命令栏中输入“Polyline”或者点击工具栏上的“多段线”图标，然后按照提示，在绘图区域中选择多个点，连接这些点即可组成一条多段线。
6. 文字命令：使用文字命令可以在绘图中添加文字。
在命令栏中输入“Text”或者点击工具栏上的“文字”图标，然后按照提示，在绘图区域中指定文字的插入点、文本高度和对齐方式，然后输入文字内容，即可添加文字。
7. 偏移命令：使用偏移命令可以复制、平移线段或曲线。
在命令栏中输入“Offset”或者点击工具栏上的“偏移”图标，然后按照提示，在绘图区域中选择要偏移的线段或曲线，指定偏移距离和方向，便可进行偏移操作。
8. 修剪命令：使用修剪命令可以删除图形中的冗余部分。
在命令栏中输入“Trim”或者点击工具栏上的“修剪”图标，然后按照提示，在绘图区域中选择要修剪的线段或曲线，只保留需要的部分。
这些是CAD软件中常用的二维绘图命令，掌握它们可以帮助我们快速绘制出想要的图形。
CAD基础绘图建模与实例分享
CAD基础绘图建模与实例分享CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。
它可以帮助设计师和工程师们创建、修改和分析各种图纸和模型。
在本文中，我们将重点介绍一些CAD绘图和建模的基础知识和技巧，并提供一些实例进行分享。
一、二维绘图技巧1. 绘制基础图形：在CAD软件中，你可以使用各种命令和工具来绘制线段、圆弧、多边形等基础图形。
例如，使用“直线”命令可以绘制直线，使用“圆弧”命令可以绘制圆弧。
熟悉这些基本命令，是成为一名优秀的CAD设计师的第一步。
2. 使用图层：图层是CAD绘图中的一个重要概念。
你可以将不同的图形对象分配到不同的图层上，并在需要的时候将其显示或隐藏。
这样有助于组织和管理绘图文件，提高绘图效率。
3. 使用块和属性：块是一种将多个图形对象组合为一个整体的方法。
你可以创建一个图形块，并在需要的时候复制和重复使用它。
属性是块的一个重要特性，可以用于标记和标识不同的对象。
4. 编辑和修改图形：CAD软件提供了多种编辑和修改图形的工具和命令。
例如，你可以使用“修剪”命令删除图形的一部分，使用“拉伸”命令修改图形的长度或形状。
二、三维建模技巧1. 全局和局部坐标系：在三维建模中，你需要理解和使用全局和局部坐标系。
全局坐标系是整个CAD空间的参考系，而局部坐标系是相对于某个对象的坐标系。
熟练掌握坐标系的概念对于准确绘制和修改三维模型非常重要。
2. 使用三维命令：CAD软件提供了多种三维命令来帮助你创建三维模型。
例如，“旋转”命令可以将对象沿指定轴旋转一定角度，“挤压”命令可以将二维图形拉伸成立体对象。
3. 定义和应用材质：在三维建模中，你可以为模型定义不同的材质，如金属、塑料、玻璃等。
这些材质可以为模型增加逼真的效果，提高呈现效果。
4. 使用阵列命令：阵列命令是一个强大的工具，可以快速复制和分布对象。
你可以通过指定阵列的方式和数量，在空间中快速生成大量相同或相似的对象。
三、实例分享下面分享两个实例，分别是二维绘图和三维建模的应用。
CAD基本图形绘制实例
实验一AutoCAD基本图形绘制（成绩__________）一、实验目的1、掌握直线、园、园弧等命令2、掌握对象捕捉的方法3、掌握图幅设置、视图控制二、实验项目内容（1）将图幅设置成2号图纸放大100倍。
（2）完成图1-1的绘制，采用多种坐标形式。
图1-1 基本绘制命令练习（3）采用line、arc、circle、solid、trace绘制图1-2图1-2基本绘制命令练习（4）采用pline的命令绘制图1-3图1-3基本绘制命令练习请对上面的过程进行抓图，并进行说明。
要求对命令、参数、过程进行详细的叙述。
三、实验过程1、将图幅设置成2号图纸放大100倍。
命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 59400,42000命令: recRECTANG指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0指定另一个角点或 [尺寸(D)]: 59400,29400命令: zZOOM指定窗口角点，输入比例因子 (nX 或 nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: a 正在重生成模型。
2、完成图1-1的绘制，采用多种坐标形式。
命令: lLINE 指定第一点: 5000,5000指定下一点或 [放弃(U)]: 15000,5000指定下一点或 [放弃(U)]: 15000,15000指定下一点或 [闭合(C)/放弃(U)]: 5000,15000指定下一点或 [闭合(C)/放弃(U)]: c命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @10000,0指定下一点或 [放弃(U)]: @0,10000指定下一点或 [闭合(C)/放弃(U)]: @-10000,0指定下一点或 [闭合(C)/放弃(U)]: c命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @10000<0指定下一点或 [放弃(U)]: @10000<90指定下一点或 [闭合(C)/放弃(U)]: @10000<180指定下一点或 [闭合(C)/放弃(U)]: c命令: 1LINE 指定第一点:指定下一点或 [放弃(U)]: @5000<0指定下一点或 [放弃(U)]: @8000<45指定下一点或 [闭合(C)/放弃(U)]: @5000<90指定下一点或 [闭合(C)/放弃(U)]: @5000<180指定下一点或 [闭合(C)/放弃(U)]: @8000<-135指定下一点或 [闭合(C)/放弃(U)]: c3、采用line、arc、circle、solid、trace绘制图1-2命令: recRECTANG指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或 [尺寸(D)]: @10000,10000命令: cCIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 3p 指定圆上的第一个点: tan 到指定圆上的第二个点: tan 到指定圆上的第三个点: tan 到命令: cCIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或 [直径(D)] <5000.0000>: per 到命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @10000<-90指定下一点或 [放弃(U)]: @3000<0指定下一点或 [闭合(C)/放弃(U)]: @5000<90指定下一点或 [闭合(C)/放弃(U)]: *取消*命令:命令: arc指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: e指定圆弧的端点: @4000,0指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: d指定圆弧的起点切向:命令: lLINE 指定第一点:指定下一点或 [放弃(U)]: @5000<-90指定下一点或 [放弃(U)]: @3000<0指定下一点或 [闭合(C)/放弃(U)]: @10000<90指定下一点或 [闭合(C)/放弃(U)]:命令: arc指定圆弧的起点或 [圆心(C)]:指定圆弧的第二个点或 [圆心(C)/端点(E)]: c指定圆弧的圆心: mid 于指定圆弧的端点或 [角度(A)/弦长(L)]:命令: trace指定宽线宽度 <1.0000>: 1800指定起点:指定下一点: @1800,0指定下一点:命令:4、采用pline的命令绘制图1-3画箭头命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @5000,0指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w指定起点宽度 <0.0000>: 300指定端点宽度 <300.0000>: 0指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @1000,0 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @-300,-300指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @1400<-90 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @300,-300 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @4000<0指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s指定圆弧上的第二个点: @300,500指定圆弧的端点: @-300,500指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s指定圆弧上的第二个点: @-300,500指定圆弧的端点: @300,500指定圆弧的端点或角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: l指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: c命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: s指定圆弧上的第二个点: @300,-500指定圆弧的端点: @-300,-500指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: l指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: mid 于指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:命令: plPLINE指定起点:当前线宽为 0.0000指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @2000<10指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: a指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: a指定包含角: 225指定圆弧的端点或 [圆心(CE)/半径(R)]: r指定圆弧的半径: 600指定圆弧的弦方向 <190>:10指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/ 宽度(W)]: l指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: @2000<10指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:四、实验分析略。
CAD操作
二维图形绘制的基本方法
十六、断开对象 • 工具栏打断命令或命令:br Break • 选择对象，指定第一个打断点，指定第二个打断点。 • 提示：如果要将一个对象拆分为二而不删除其中的任何部 分，可以使用打断于点命令。 十七、炸开对象 • 将组成整体的块、多线等复合元素炸开成单独元素。 • 工具栏炸开命令或命令: x EXPLODE • 提示：对象一旦被分解后便无法复原，因此要慎重。特别 是填充图案、尺寸标注等一般不应分解。
二维图形绘制的基本方法
二十、创建图块 • “图块”是将一些线条按照功能组合起来形成单 个图形对象的集合。在对图块进行各种操作之前 首先要创建图块。 • 提示：0图层的块具有插入层的特性，也是就是说 0图层的图块会随着插入目标层的属性变化而变化， 在其他层创建的块则不行。因此，创建块时最好 在0图层上。 • [绘图] > [块] > [创建]或命令: -b –BLOCK。输入块 名。指定插入基点: 块将来插入时的定位参考点， 需要设置特征点。选择对象， 完毕后结束。
二维图ห้องสมุดไป่ตู้绘制的基本方法
• 三点（3P）画圆：指定圆上的第一点：指定一点。 指定圆上的第二点：指定一点。指定圆上的第三 点：指定一点。 • 两点（2P）画圆：指定圆直径的第一个端点：在 绘图区中指定一点。指定圆直径的第一个端点： 在绘图区中指定一点。两点定圆必是该圆直径的 两个端点。 • 相切，相切，半径画圆：指定对象与圆的第一个 切点：捕捉一点。指定对象与圆的第一个切点： 捕捉一点指定圆的半径<默认值>：输入一个数值 或指定一段距离。切点的位置不唯一，若方向反 了，可改变切点的位置再试试。 尽量不要点选在线条杂乱的地方。
二维图形绘制的基本方法
三、圆弧的绘制 • 菜单位置是[绘图] > [圆弧]，画弧有十种方法，默认情况下 是以三点画圆弧，为起点、中点、终点。 • 圆弧其它选项含义： • 圆心：指定圆弧的圆心：指定一点作为圆弧的圆心点。 • 终点：指定圆弧的终点：指定一点作为圆弧的终点。 • 长度：指定弦长：输入一个数值或指定一段距离作为圆弧 的弦。 • 角度：指定包含角：指定一个角度作为圆弧的包含角。 • 方向：指定圆弧的起点切向：指定一个方向。 • 半径：指定圆弧半径：输入一个数值或指定一段距离。
CAD教程绘制基本二维图形
3.2.2 绘制正多边形
单击“绘图”工具栏上的 (正多边形)按钮，或选择“绘图”|“正多边形”命令， 即执行POLYGON命令，AutoCAD提示：
指定正多边形的中心点或 [边(E)]:
(1) 指定正多边形的中心点 此默认选项要求用户确定正多边形的中心点，指定后将利用多边形的假想外接 圆或内切圆绘制等边多边形。执行该选项，即确定多边形的中心点后， AutoCAD提示：
输入选项 [内接于圆(I)/外切于圆(C)]:
其中，“内接于圆”选项表示所绘制多边形将内接于假想的圆。” “外切于圆” 选项表示所绘制多边形将外切于假想的圆。 (2) 边 根据多边形某一条边的两个端点绘制多边形。
3.3 绘制曲线
3.3.1 绘制圆
单击“绘图”工具栏上的 (圆)按钮，即执行CIRCLE命令，AutoCAD提示：
在前面的图所示状态下，用户可以在工具栏提示中输入点的坐标值，而不必切换到 命令行进行输入(切换到命令行的方式：在命令窗口中，将光标放到“命令：”提示 的后面单击鼠标拾取键)。
动态输入设置
选择“绘图”|“草图设置”命令，AutoCAD弹出“草图设置”对话框，如下图所示。 用户可通过该对话框进行对应的设置。
3.4.2 设置点的样式与大 小 选择“格式”|“点样式”命令，即执行DDPTYPE命
令，AutoCAD弹出右图所示的“点样式”对话框， 用户可通过该对话框选择自己需要的点样式。此外， 还可以利用对话框中的“点大小”编辑框确定点的 大小。
3.4.3 绘制定数等分点
指将点对象沿对象的长度或周长等间隔排列。
指定圆环的内径:(输入圆环的内径) 指定圆环的外径:(输入圆环的外径) 指定圆环的中心点或<退出>:(确定圆环的中心点位置，或按Enter键 或Space键结束命令的执行
机械制图及CAD基础常用绘图方法课件.
1．直接在绘图工具栏上点击构造线按纽 2．在绘图菜单下单击构造线命令 3．直接在命令中输入快捷键XL ↙
11.7 绘制多线
多条平行线称为多线。该命令创建的线是整体， 可以保存多样样式，或者使用默认的两个元素样式。 还可以设置每个元素的颜色、线型。
多线样式
11.8 绘制多段线
命令的启动方式： 1．键盘输入Pline或PL ↙ 2．在Draw菜单中单击Pline子菜单 3．在Draw工具栏上单击Pline图标
命令的启动方式： 1．直接在绘图工具栏上点击圆按钮 2．在绘图菜单下单击圆命令 3．直接在命令中输入快捷键C ↙
11.12 绘制圆弧
命令的启动方式： 1．直接在绘图工具栏上点击圆弧按钮 2．在绘图菜单下单击圆弧命令 3．命令的启动方式： 1．在绘图菜单下单击圆环命令 2．直接在命令中输入快捷键Donut ↙
第十一章 常用绘图方法
任何一幅工程图都是由一些基本图形元素，如直线、 圆、圆弧、组线和文字等组合而成，掌握基本图形元素 的计算机绘图方法，是学习CAD软件的重要基础。
11.1 绘图菜单
绘图菜单是绘制图形时最基本、最常用的菜单， 包含了AutoCAD的大部分绘图命令。根据所要绘制的 二维图形，选择相应的命令或子菜单。
11.4 绘图直线
命令的启动方式： 1．直接在绘图工具栏上点击直线按钮 2．在绘图菜单下单击直线命令 3．直接在命令中输入快捷键L ↙
11.5 绘图点
命令的启动方式： 1．直接在绘图工具栏上点击点按钮 2．在绘图菜单下单击点命令 3．直接在命令中输入快捷键PO ↙
11.6 绘制构造线
命令的启动方式：
11.16 定数等分
命令的启动方式： 1．在绘图菜单下单击点子菜单中的定数等分(D)选项 2．直接在命令中输入快捷键divide ↙
CAD中的各种图形绘制技巧
CAD中的各种图形绘制技巧CAD（计算机辅助设计）是一种用于制作和修改设计图纸的工具。
它广泛应用于建筑、工程和制造业，具备强大的图形绘制功能。
下面将介绍几种常用的图形绘制技巧。
1. 直线绘制：在CAD中，直线是最基本的图形之一。
要绘制一条直线，首先选择直线工具，然后点击图纸上的起点，按住鼠标左键移动到终点，松开鼠标左键即可完成直线的绘制。
若需要绘制多个相连的直线，只需重复此过程即可。
2. 多边形绘制：多边形是由直线组成的封闭图形。
在CAD中，可以通过绘制直线和使用多边形工具来创建多边形。
选择多边形工具，点击图纸上的起点，按住鼠标左键移动到下一个点，再次点击，依此类推绘制所需的边数，最后封闭多边形。
3. 圆弧绘制：圆弧是由一条曲线组成的弧形。
要绘制圆弧，在CAD中可以使用圆弧工具。
选择圆弧工具，点击圆弧的起点，按住鼠标左键移动到终点，然后拖动鼠标以确定圆弧的半径和弧度。
也可以通过指定圆心、半径和起始、终止角度来绘制复杂的圆弧。
4. 曲线绘制：除了直线和圆弧，CAD还提供了曲线绘制工具。
曲线可以是贝塞尔曲线、样条曲线等。
选择曲线工具，点击图纸上的控制点，根据需要添加更多的控制点，然后按住鼠标左键调整曲线形状。
曲线绘制的灵活性较高，能够满足较为复杂的设计需求。
5. 文字添加：在CAD中添加文字是常见的操作。
选择文字工具，点击图纸上的位置，然后输入所需的文字内容。
可以通过调整文字的字体、大小、对齐方式等属性来满足不同的排版需求。
CAD还支持将现有的文字对象转换为对象字体，方便进一步编辑。
6. 尺寸标注：尺寸标注是CAD中用于显示和测量图形尺寸的重要功能。
选择尺寸标注工具，点击图形上的起点和终点，CAD会自动计算并添加尺寸标注。
可以通过调整尺寸标注的样式、文字位置等来满足不同的设计要求。
以上是CAD中常用的几种图形绘制技巧，通过掌握这些技巧，可以更高效地完成设计工作。
当然，CAD还有更多的功能和工具，如偏移、旋转、修剪等，可以根据具体需求进一步探索和学习。
cad绘制最开始的点、线基本图形对象命令
绘制点、线基本图形对象命令开始一、绘制基本图形之前必须知道的基础命令1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。
框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。
2、Esc取消操作当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
3、撤销放弃操作autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
5、经常查看命令区域的提示，按提示操作。
二、绘制图形的几个操作命令这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
1、绘制直线单击工具条直线命令或在命令行中输入L，回车。
↓在绘图区单击一点或直接输入坐标点，回车。
↓接着指定下一点，回车。
↓重复下一点，或回车结束操作。
或者输入C闭合。
↓举例：绘制一个三角形的三个边：命令行输入：L 回车↓指定第一个点：↓单击一点：回车。
↓重复单击另一点，回车。
↓输入：C回车。
直线闭合，形成一个三角形。
2、绘制多段线多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL，回车。
↓指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
↓按快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。
↓输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
↓输入：L,切换到绘制直线，单击一点，绘制一段直线。
↓输入：A，绘制一个圆弧与开始点闭合为一个界面形状。
中望CAD2010：图形绘制
第3章图形绘制本章要点绘制直线绘制圆和圆弧绘制椭圆和椭圆弧绘制点徒手画线绘制矩形、正多边形绘制多段线迹线、射线、构造线绘制样条曲线绘制云线中望CAD 2010提供了丰富的创建二维图形工具。
本章主要介绍中望CAD 2010中基本的二维绘图命令，常用二维绘图命令有Point、Line、Circle等。
本章目的在于让读者掌握中望CAD每个绘图命令的使用，同时分享一些绘图过程中的经验与技巧。
3.1 绘直线1.命令格式命令行：Line（L）菜 单：[绘图]→[直线（L）]工具栏：[绘图]→[直线]直线的绘制方法最简单，也是各种绘图中最常用的二维对象之一。
可绘制任何长度的直线，可输入点的 X、Y、Z 坐标，以指定二维或三维坐标的起点与终点。
2.操作步骤绘制一个凹四边形，按如下步骤操作，如图 3-1：- 38 -第3章 图形绘制- 39 -图 3-1 凹四边形命令: Line 执行Line 命令线的起始点: 100,50 输入绝对直角坐标：[X] ,[Y]，确定第1点 角度(A)/长度(L)/指定下一点: A 输入A，以角度和长度来确定第2点线的角度:50 输入角度值50线的长度: 15 输入长度值15角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @1,20输入相对直角坐标：@[X],[Y] 确定第3点角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @30<-40输入相对极坐标：@[距离]＜[角度] 确定第4点角度(A)/长度(L)/跟踪(F)/闭合(C)/撤消(U)/指定下一点:C输入C 闭合二维线段以上通过了解相对坐标和极坐标方式来确定直线的定位点，目的是为练习中望CAD2010的精确绘图。
直线命令的选项介绍如下：角度(A)：指的是直线段与当前 UCS 的 X 轴之间的角度。
长度(L)：指的是两点间直线的距离。
跟踪(F): 跟踪最近画过的线或弧终点的切线方向，以便沿着这个方向继续画线。
土木工程CAD第2章土木工程基本图形的绘制
指定下一点或［圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃
(U)/宽度(W)］：(按Enter键)
命令：_pline(执行绘制线段操作)
指定起点：拾取AB中点(指定第一点)
2.2绘制多段线
指定下一个点或［圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)］：(指定 端点) 指定下一点或［圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)］： (按Enter键) 命令：_pline(执行绘制线段操作) 指定起点：拾取AB弧中点(指定第一点) 指定下一个点或［圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)］：(指定 端点) 指定下一点或［圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)］： (按Enter键) 命令：_offset(执行绘制偏移操作) 指定偏移距离或［通过(T)］<8.0000>：8(输入偏移距离) 选择要偏移的对象或 <退出>：选择整个线段(选择要偏移的对象) 指定点以确定偏移所在一侧：在整个线段外指定点(确定偏移所在一侧) 选择要偏移的对象或 <退出>(结束命令)
2.3绘制圆与圆弧
命令：_line(执行绘制直线命令操作) 指定第一点： 指定下一点或［放弃(U)］：＠28,0(输入数值) 指定下一点或［放弃(U)］： 指定下一点或［放弃(U)］：＠13<30(指定斜线的终点) 指定下一点或［放弃(U)］：
2.3绘制圆与圆弧
命令：_arc 指定圆弧的起点或［圆心(C)］：(指定圆弧的起点) 指定圆弧的第二点或［圆心(C)端点(E)］:c 指定圆弧的圆心：＠0,90(指定圆弧的圆心) 指定圆弧的端点或［角度(A)/弦长(L)］：per(指定圆弧的端点)
CAD绘制2D图形的步骤
CAD绘制2D图形的步骤CAD是一种广泛应用于工程设计和制图的计算机辅助设计软件。
它提供了一种精确、高效的方式来绘制和编辑各种2D图形。
本文将介绍CAD绘制2D图形的步骤，帮助读者快速上手并掌握这一技能。
步骤一：打开CAD软件首先，打开CAD软件并创建一个新的绘图文件。
在软件界面的工具栏上找到“新建”或“创建新文件”的选项。
点击后，会弹出一个对话框，选择文件保存的路径和名称，然后点击“确定”或“创建”。
步骤二：选择绘图单位和比例在打开的绘图文件中，选择合适的绘图单位和比例。
通常，我们使用米、毫米或英尺作为单位，根据实际需求选择比例。
在CAD软件中，可以通过点击工具栏上的“设置绘图单位”或“设置比例”选项来进行设置。
步骤三：绘制基本图形在CAD软件中，提供了各种基本的绘图工具，如线段、圆、矩形等。
根据所需的图形形状和尺寸，选择相应的工具并进行绘制。
例如，如果要绘制一个矩形，可以选择“矩形”工具，然后点击绘图界面上的两个对角点来确定矩形的位置和大小。
步骤四：编辑图形属性CAD软件允许对绘制的图形进行属性编辑，如颜色、线型、线宽等。
通过选择绘制好的图形，然后点击工具栏上的“编辑属性”选项，可以弹出一个对话框，在其中设置所需的属性。
例如，可以将图形的线宽设置为2mm，颜色设置为红色。
步骤五：应用图层图层在CAD软件中非常重要，它能够将不同的图形元素进行分离和管理。
通过选择工具栏上的“图层”选项，可以打开图层对话框。
在对话框中，可以创建新的图层、修改图层属性，并将图形元素分配到不同的图层上。
例如，将文字元素分配到一个图层，将线段元素分配到另一个图层。
步骤六：添加文本和注释在CAD软件中，可以方便地添加文本和注释来说明图形的含义和细节。
通过选择工具栏上的“添加文本”或“注释”选项，可以启动文本编辑模式。
然后，在绘图界面上点击鼠标，输入所需的文本内容。
可以设置字体、字号、对齐方式等文本属性。
步骤七：保存和输出图形当绘图完成后，应该及时保存并输出图形。
