场地设计 作图
某地幼儿园景观工程活动场地施工图
场地设计作图-
习题三 设计条件 1.在城区内建高层写字楼一座，用地范围及四邻现状如下图。 2.规划主管部门要求沿北大街可沿用地红线建设，但20m以内为9m限高区，此区内建筑可与相邻的已建高层建筑连建。东大街、南大街建筑应后退用地红线不小于5m。 3.用地东南角有一人防通道通过，距其边墙15m范围内不得修建建筑物。用地北部有一地下人行通道出入口。 4.新建建筑需考虑与已建高层建筑的防火间距。 任务要求 1.绘出建筑的最大可建范围，用 表示。 2.在该范围内绘出高层建筑的最大可建范围，用 表示。 1. 标注出有关尺寸。
习题二 设计条件； 1.已知某中学教学区用地现状如下图所示，其中南部已有教学楼（3层高12m）。西北角己建有高层办公楼。小河以北为运动场地。 2.在现有教学区空地内拟建教学楼和图书馆各一栋，高度均＜24m，且均南北向布置。 3.规划部门要求拟建的教学楼和图书馆应退后道路红线或用地界线5m。距河道中心线1Om范围内为绿化用地。 任务要求； 1.画出拟建教学楼和图书馆的最大可建用地范围，教学楼可建区用 表示，图书馆可建区用 表示（两者均可建时，线条叠加）。并注出相关尺寸。 1. 拟建教学楼和图书馆与已建建筑的间距应满足（防火规范）和（中小学校建筑设计规范）及（图书馆建筑设计规范）的要求。
场地设计的基本知识 1、用地范围及界限 一般在项目建设之初,由规划部门提供的建设项目定点通知书上划定几条线的控制,如道路中心线、道路红线、绿化控制线、用地界限、建筑控制线等。
一级注册建筑师-场地设计(作图题)讲义(复习要点及应试技巧)
一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。
地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。
地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。
根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。
注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。
进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。
等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。
在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。
2.气候条件气候条件的依据是统计资料。
几年来，应试时常涉及的是气象中的风向和日照。
风向是指风吹来的方向，一般用8个或16个方位来表示。
可以根据风玫瑰图来了解。
在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。
场地设计 作图
场地设计(作图)一、作图题1．任务书设计条件1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。
2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。
北侧道路红线距商场5m，距停车场5m。
南侧用地界线距商场22m，距停车场2m。
商场距停车场6 m。
3．当地日照间距系数为1.6。
任务要求1．根据基地条件布置商场和停车场，并使容积率最大。
商场距停车场6m。
2．北侧道路红线距商场5m，距停车场5m。
3．南侧用地界线距商场22m，距停车场2m。
4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。
5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。
6．标注相关尺寸。
解题要点1．正确理解题意，根据设计条件和任务要求进行分析。
2．根据日照间距系数布置建筑单体。
3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。
（出自《汽车库、修车库、停车场设计防火规范》）作图提示1．根据日照间距系数计算建筑单体距北侧住宅的距离：三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m)四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m)三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。
又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。
2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。
3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。
如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。
场地设计(作图题)真题2003年_真题-无答案
场地设计(作图题)真题2003年(总分125,考试时间90分钟)一、场地分析1. 设计条件：·在已建三层汽车库、高层楼及多层公寓之间，留有拟建高15m的综合楼用地，场地范围如图1所示。
·用地南界临城市道路红线，用地北界外距已建多层公寓3m远，用地西界外距高层楼7m 远，用地内东距已建汽车库8m远，并知已建汽车库距道路红线7.5m，还知拟建综合楼用地与已建汽车库之间有4m宽的现状道路。
·规划对综合楼可建范围的南和西用地边界规定应后退红线3m，且要求公寓日照间距系数要满足1.2的规定。
任务要求：画出用地范围内综合楼最大可建范围(用表示)，并注明相关尺寸。
场地分析试题附图(图1)以场地分析之名，求最大面积之实。
图1 场地平面作图选择题(1)综合楼最大可建范围与已建汽车库的间距为______。
A．8.0m B．9.0m C．10.0m D．13.0m(2)综合楼最大可建范围与用地北界的间距为______。
A．9.5m B．10.0m C．15.0m D．18.0m(3)综合楼最大可建范围与西侧已建高层楼的间距为______。
A．8.0m B．9.0m C．10.0m D．13.0m(4)综合楼最大可建范围的面积约为______。
A．810m2 B．885m2 C．900m2 D．930m2二、场地管沟布置2. 设计条件：·已知建筑外墙的地基剖面及拟修管沟断面，如图1所示。
·管沟内拟设三种管线，要求在供热管、污水管、给水管、燃气管四种管中选择。
·地基土壤内摩擦角=30°，tan=0.577。
·管沟埋深距室外地面0.9m以下。
任务要求：·绘出场地的管沟剖面定位图。
·注出管沟距建筑基础外缘的最小水平距离。
·选出拟设3种管线的名称。
场地管沟布置试题附图(图1)管沟作图选择题(2)、(3)中A、B、C、D四个无一正确答案。
2010年一级注册建筑师《场地设计(作图)》全真试题及详解(四)

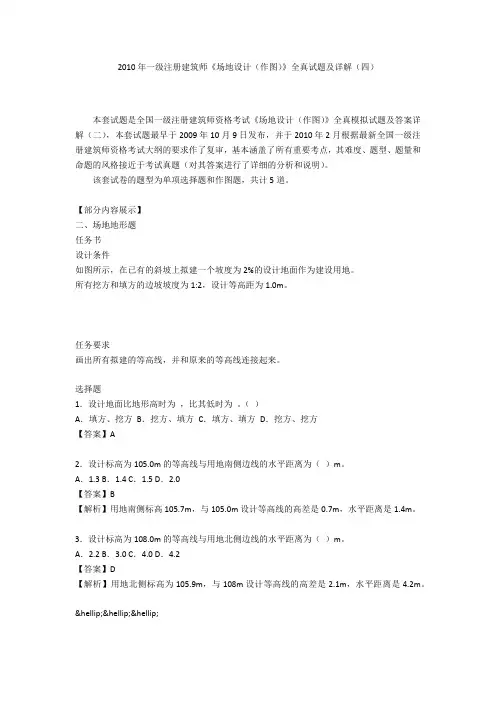

2010年一级注册建筑师《场地设计（作图）》全真试题及详解（四）
本套试题是全国一级注册建筑师资格考试《场地设计（作图）》全真模拟试题及答案详解（二），本套试题最早于2009年10月9日发布，并于2010年2月根据最新全国一级注册建筑师资格考试大纲的要求作了复审，基本涵盖了所有重要考点，其难度、题型、题量和命题的风格接近于考试真题（对其答案进行了详细的分析和说明）。
该套试卷的题型为单项选择题和作图题，共计5道。
【部分内容展示】
二、场地地形题
任务书
设计条件
如图所示，在已有的斜坡上拟建一个坡度为2%的设计地面作为建设用地。
所有挖方和填方的边坡坡度为1:2，设计等高距为1.0m。
任务要求
画出所有拟建的等高线，并和原来的等高线连接起来。
选择题
1．设计地面比地形高时为，比其低时为。
（）
A．填方、挖方B．挖方、填方C．填方、填方D．挖方、挖方
【答案】A
2．设计标高为105.0m的等高线与用地南侧边线的水平距离为（）m。
A．1.3 B．1.4 C．1.5 D．2.0
【答案】B
【解析】用地南侧标高105.7m，与105.0m设计等高线的高差是0.7m，水平距离是1.4m。
3．设计标高为108.0m的等高线与用地北侧边线的水平距离为（）m。
A．2.2 B．3.0 C．4.0 D．4.2
【答案】D
【解析】用地北侧标高为105.9m，与108m设计等高线的高差是2.1m，水平距离是4.2m。
………。
场地设计作图解析
场地设计（作图题） 场地设计（作图题）解析
14
案例五： 案例五：场地设计 • 解题要点
1. 合理的功能分区：包括主次、 合理的功能分区：包括主次、 动静、内外、先后、 动静、内外、先后、洁污等空 间的功能分区； 间的功能分区； 2. 选择建筑与设施的最佳位置， 选择建筑与设施的最佳位置， 即根据建筑朝向、间距、 即根据建筑朝向、间距、采光 通风、 、通风、景观及建筑规模等确 定建筑物的位置； 定建筑物的位置； 3. 布置顺畅便捷的道路系统，包 布置顺畅便捷的道路系统， 括主次路及消防车道等； 括主次路及消防车道等； 4. 确定广场空间及外部景观空间 ； 5. 分析场地现状及设计任务书的 要求，正确理解题意； 要求，正确理解题意； 6. 运用所学知识及经验进行方案 推敲； 推敲； 7. 体现良好的空间感觉及思维； 体现良好的空间感觉及思维；
3
应试建议 1. 正式答题前认真阅读“考试须知”； 正式答题前认真阅读“考试须知”
场地设计（作图题） 场地设计（作图题）解析
2 . 拿到试卷后先通览一遍考题，先挑相对简单和自己熟悉的 拿到试卷后先通览一遍考题， 题来做； 题来做； 3 . 完全读懂题目要求（而不是揣测），分析并明确作图 任 完全读懂题目要求（而不是揣测），分析并明确作图 ）， 务； 4 . 抓住考点（扣分点）； 抓住考点（扣分点）； 5 . 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，图面尽 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，
场地设计（作图题） 场地设计（作图题）解析
16
评分标准
场地设计（作图题） 场地设计（作图题）解析
1.
扣分制评分
• 多答不加分，少答要扣分； 多答不加分，少答要扣分； • 机评通过率较高，复评通过率较低； 机评通过率较高，复评通过率较低； 2. 考点： 考点：
一级注册建筑师场地设计(作图)知识点总结
一级注册建筑师场地设计（作图）知识点总结第一章场地分析第一节场地分析相关基础知识一、题型考核要点该题型主要考核对基地各类控制线的理解；对防火、日照、通风等问题的掌握情况；对古建、古树等保护概念的认知。
二、知识点归纳总结1.考察对控制线的理解2.建筑高度分类，确定不同等级的防火标准3.如何进行日照间距的计算4.对文保、古建等概念的理解第二节场地分析相关规范补充一、《建筑设计防火规范》（GB50016—2014）二、《车库建筑设计防火规范》（JGJ100—2015）距离出入口边线以内2m处作视点的120°范围内不应有遮挡视线的障碍物，如图所示。
设计应保证驾驶员在视点位置可以看到全部通视区范围内的车辆、行人情况。
人行道的行道树不属于遮挡视线障碍物。
三、《民用建筑设计通则》（GB50352—2005）基地内地下车库的出入口设置应符合下列要求：1地下车库出入口距基地道路的交叉路口或高架路的起坡点不应小于7.50m。
2地下车库出入口与道路垂直时，出入口与道路红线应保持不小于7.50m安全距离。
3地下车库出入口与道路平行时，应经不小于7.50m长的缓冲车道汇入基地道路。
第三节场地分析类型总结及答题技巧场地分析一题，从2003年考试开始到现在，题型固定，考点集中，易于避坑。
掌握其基本命题方式，是得分的主要题目之一。
一、题目类型1.基本题型：在给定场地中，分析比较拟建两种类型建筑的可建范围，用不同填充符号填充，计算面积差等（1）多层、高层住宅、病房楼、宿舍类有日照间距的两种建筑（2）住宅、公建两种建筑2.限定条件：在基本题型的基础上加了限定条件，如柱网尺寸，限高等3.两种方案模式优选：如拆除、保留；地上、地下等二、应对技巧及口诀：线、高、距、隐、选、答1.满足各类退线要求。
（口诀：红橙黄绿黑蓝紫）红：用地红线、道路红线（每年都有，注意区分不同道路退线要求不一样）橙：铁路和轨道控制线（13年真题）黄：城市基础设施用地控制线。
场地设计(作图题)真题2008年_真题无答案672
场地设计(作图题)真题2008年(总分125,考试时间90分钟)一、场地分析1. (1)设计条件1)用地红线及周围已建建筑见图1。
要求在用地上作出高层办公楼和高层住宅楼的最大可建范围。
2)规划要求：①建筑退用地红线，除高层办公楼后退南用地红线不小于8m外，其他均后退不小于3m；②当地住宅日照间距系数为1.2；③设计应符合国家相关的规范。
3)已建和拟建建筑的耐火等级均为二级。
(2)任务要求在用地红线内进行高层办公楼和高层住宅楼的可建范围用地分析：1)绘出高层办公楼的最大可建范围(用表示)并注出相关尺寸；2)绘出高层住宅的最大可建范围(用表示)并注出相关尺寸。
(3)选择题根据作图，在下列单选题中选择一个正确答案。
1)④号住宅楼与高层办公楼最大可建范围最近的距离为______。
A．6.00m B．7.00m C．9.00m D．13.00m2)已建建筑A点与北向高层住宅最大可建范围最近的距离为______。
A．3.00m B．5.00m C．8.00m D．15.00m3)已建建筑B点与正北向高层住宅最大可建范围最近的距离为______。
A．8.00m B．18.00m C．40.80m D．46.00m4)高层办公楼最大可建范围与高层住宅最大可建范围面积差为______。
A．21m2 B．891m2 C．912m2 D．933m2场地分析试题附图(图1)题型是一块红线围合的建设用地，命题为什么随意更换建造两类不同性质的建筑呢!继续违反“通则”4.1.1条。
图1 总平面二、场地剖面2. (1)设计条件1)某场地剖面见图1，建筑用地南侧为保护建筑群，北侧为城市道路，城市道路北侧为学校教学楼。
2)拟建建筑一层为商店，层高为5.6m；二层及二层以上为住宅。
3)已建及拟建建筑均为等长的条形建筑物，其方位均为正南北向，耐火等级均为二级。
4)规划要求：①保护建筑庭院内不得看见拟建建筑(视线高度按距地面1.6m考虑)；②保护建筑周边12m范围内，不得建造建筑；③建筑退道路红线8m；④当地住宅日照间距系数为1.5，学校日照间距系数为2。
场地设计作图知识点
场地设计作图知识点场地设计是指根据特定的功能需求，将具体的场地进行规划和设计的过程。
在场地设计过程中，作图起着至关重要的作用，它是将设计理念和构思转化为可视化的表达工具。
对于场地设计师来说，掌握一定的作图知识是非常重要的。
本文将介绍场地设计作图的一些基本知识点。
一、平面图设计平面图是场地设计中最基础的图表之一，它以俯视的方式展示场地的整体布局和分区。
平面图上通常包括场地的地形、道路、建筑物、绿化和其他景观要素等。
在设计平面图时，需要注意以下几点：1. 比例尺：平面图需要准确地反映实际场地的比例关系，因此在设计时要选择合适的比例尺，以确保图纸上的距离与实际场地的距离相符。
2. 图例：为了方便阅读和理解，平面图中需要标注清楚各个要素的符号和含义。
图例可以使用简洁明了的图形和文字说明，使人一目了然。
3. 尺寸标注：对于一些重要的建筑物或景观要素，需要标注其准确的尺寸和位置，以便施工人员可以按图施工。
二、剖面图设计剖面图是对场地纵向截面进行展示的图表，它可以显示出场地的高差变化和不同层次的布局。
在设计剖面图时，需要注意以下几点：1. 截面选择：根据设计需求和场地实际情况，选择合适的截面位置，并在图中标注清楚。
2. 高差标注：对于图中的高差变化，需要通过标注刻度、箭头或其他方式来表示。
确保高差的表达准确清晰。
3. 线条表现：剖面图中的线条应该简洁明了，能够准确地展现出场地的垂直变化。
可以使用不同线型或颜色来区分不同的物体或层次。
三、透视图设计透视图是对场地的立体表现，能够使人们更直观地了解场地的外观和空间感。
在设计透视图时，需要注意以下几点：1. 视角选择：选择合适的透视视角，使得整个场地的空间结构能够得到很好地展示。
2. 比例处理：透视图需要准确地反映出场地的比例关系，因此在设计时需要注意透视点和透视比例。
3. 材质效果：透视图可以通过添加材质、光影等效果来增加真实感和层次感。
在设计时可以选择合适的材质和光照效果，使图像更加生动。
场地设计作图评分标准
场地设计作图评分标准场地设计作图是对一个特定场地进行规划和设计，以满足特定需求和功能的要求。
在评分场地设计作图时，我们需要考虑一系列的标准和要求，以确保设计的质量和实用性。
下面将介绍一些常见的场地设计作图评分标准，以供大家参考和借鉴。
1. 设计创新性。
设计创新性是评价场地设计作图的一个重要标准。
设计师在设计过程中是否有新颖的创意和想法，是否能够突破传统的设计模式，给人带来新的感受和体验。
评分时需要考虑设计的独特性和创新性，以及是否能够满足场地功能和美学的要求。
2. 空间布局。
空间布局是评价场地设计作图的关键因素之一。
评分时需要考虑场地内部空间的合理布局和利用，是否能够满足功能需求和人流线的要求。
同时还需要考虑空间的开放性和通透性，以及是否能够创造舒适的使用环境。
3. 绿化设计。
绿化设计是评价场地设计作图的重要方面。
评分时需要考虑设计中是否充分考虑了植被的种植和布局，是否能够创造良好的生态环境和视觉效果。
同时还需要考虑植被的选择和养护，以及是否能够实现生态效益和环境保护的要求。
4. 材料选择。
材料选择是评价场地设计作图的关键要素之一。
评分时需要考虑设计中是否合理选择了材料，是否能够满足场地功能和美学的要求。
同时还需要考虑材料的质量和可持续性，以及是否符合环保和节能的要求。
5. 设计细节。
设计细节是评价场地设计作图的重要方面。
评分时需要考虑设计中是否充分考虑了细节部分，是否能够满足使用和维护的要求。
同时还需要考虑细节的精致性和实用性，以及是否能够提升整体设计的品质和价值。
6. 可持续性。
可持续性是评价场地设计作图的重要考量因素。
评分时需要考虑设计中是否充分考虑了可持续发展的理念，是否能够实现资源的有效利用和环境的保护。
同时还需要考虑设计的生命周期成本和社会效益，以及是否能够实现经济、社会和环境的可持续发展。
总结。
以上是一些常见的场地设计作图评分标准，希望能够对大家有所帮助。
在评分时，我们需要综合考虑以上各个方面的因素，以确保设计的质量和实用性。
场地作图记忆点整理(妙明居士)
场地设计（作图）知识点整理妙明居士（2013-05-08）场地设计（作图）因选择题的加入，属于客观题，答案唯一，要善于利用选项，按题目要求作答、标注尺寸（（1）场地分析标注退线、日照、防火间距、建筑物阳角处圆弧半径R**等；（2）场地剖面画出日照控制线、视线、标注X、Y方向尺寸等；（3）室外停车场标注外围四道尺寸、内部X、Y方向两道尺寸；（4）场地地形按题目要求标注，注意竖向标高▼的标注；（5）场地设计标注建筑物退线尺寸、X、Y方向建筑物之间定位尺寸、和保护古树、建筑物之间的尺寸、最好能标注各种场X、Y方向尺寸。
）讲求速度和准度，细心、细心、再细心。
（一）场地分析✓南北向注意日照间距（关注有无高差、商住楼商业部分不考虑日照，一般大于防火间距）；✓东西侧注意防火间距（画弧）；✧住宅日照间距（分遮挡、被遮挡两种情况，被遮挡时底层为非住宅，注意计算日照间距H方向扣减后再乘以日照系数，裙房女儿墙不计入等）、防火间距（多多6米、高多9米、高高13米）、防视线干扰距离18米；住宅侧面间距：多层之间6米，高多、高高13米。
✧教室（《中小学校设计规范》GB 50099—2011）（1）日照间距（4.3.3普通教室冬至日满窗日照不应少于2h、4.3.4中小学校至少应有1间科学教室或生物实验室的室内能在冬季获得直射阳光）（2）防噪距离各类教室的外窗与相对的教学用房或室外运动场地边缘间的距离不应小于25m。
风雨操场分两种情况：①有围护墙的，和各类教室、和室外运动场不考虑25米的事情；（2）无围护墙的、等同于室外运动场的噪声级别，和各类教室要考虑25米。
另外，有南外廊的，从外廊开始计算25米距离，而不是从墙体计算。
（3）学校主要教学用房设置窗户的外墙：80米距高速路、地上轨道交通线或城市主干道间距、300米距铁路路轨间距等（4.1.6）；（4）室外田径场及足球、篮球、排球等各种球类场地的长轴宜南北向布置。
长轴南偏东宜小于20°，南偏西宜小于10°✧其他公建：防火间距为主，是否画弧线看题目要求等；✧汽车库通视要求2米、7.5米、120度角；✧汽车库防火间距10、12、14；停车场6、8、10。
如何做场地建筑方案设计作图规范
场地建筑方案设计作图规范一、引言场地建筑方案设计作图是建筑设计的重要环节，是设计师将设计理念和想法具体呈现在图纸上的过程。
设计作图规范的制定能够规范设计师的行为，保证设计作图的质量和准确性。
本文将从设计作图的目的、要求、流程和注意事项等方面进行详细介绍，希望对设计师们在进行场地建筑方案设计作图时能够有所帮助。
二、设计作图的目的1.准确表达设计理念：设计作图是设计师将设计中的理念和构思具体呈现在图纸上的过程，通过平面图、立面图、剖面图等形式，能够清晰地表达设计方案的构思和内涵。
2.有效沟通交流：设计作图是设计师与业主、审查机构之间进行交流和沟通的重要工具，通过图纸能够让各方更直观地了解设计方案，提出意见和建议。
3.指导施工：设计作图是施工的指导和依据，对设计师来说，制图时要考虑施工的可行性，确保设计方案落地时能够顺利进行。
4.记录设计过程：设计作图不仅是最终成果的呈现，也是设计过程的记录。
设计师应当认真保存设计作图的每个版本，作为设计过程的重要文档。
三、设计作图要求1.图纸规格：设计作图的图纸规格应当符合国家标准和相关规定，通常为A1、A2、A3等尺寸，横向或竖向展开。
2.图纸内容：设计作图内容应当全面、准确、清晰，包括平面、立面、剖面图、效果图等各类图表，能够全面展现设计方案的各个方面。
3.图例标注：设计作图的图例标注应当规范、统一、清晰，包括尺度比例、方向标识、注释说明等，确保各种信息的传达准确无误。
4.色彩运用：设计作图的色彩运用要简洁明确，不能过分复杂，要考虑色彩的协调和对比，突出重点，提高图纸的表现力。
5.字体要求：设计作图中的字体应当清晰、工整，字号大小适中，标注与图线的对齐规范，确保文字信息的准确传达。
6.线条表现：设计作图中的线条要规范、准确，粗细和线型要根据不同要素进行区分，线条的连接要平滑自然，不能出现断裂或交叉。
7.比例尺度：设计作图的比例尺度要合理选择，既要保证图纸的整体清晰度，又要保证设计尺度的真实性，确保图纸的可读性和准确性。
一级注册建筑师_场地设计(作图题)讲义(复习要点及应试技巧)
一级注册建筑师- 场地设计（作图）讲义第一章场地分析【知识要点】1. 建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2. 防护距离——古树名木、地下工程、高压线、卫生隔离;3. 防火间距一一多层、高层;4. 日照间距一一日照间距系数;5. 日照分析一一太阳方位角、太阳高度角;6. 防噪间距一一建筑物与噪声源之间;7. 建筑高度控制;8. 通视要求——停车场、停车库出入口;9. 现有地形——标高、地形高差、坡度分类、坡度分析;10. 边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
第一节基本知识一、自然条件1. 地形条件地形条件的依据是地形图（或现状图）。
地形指地表面起伏的状态（地貌）和位于地表面的所有固定性物体（地物）的总体，主要是采用等高线来表示地形。
地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。
根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1 。
注：摘自《建筑设计资料集6》（第二版），中国建筑工业出版社进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d 等高线截距d 的计算公式为：d=h/iM式中d 一一与需要坡度相对应的等高线截距（m） ;h 一一等高距（m） ;i ——路线坡度（%） ;M——所用地形图的比例尺分母数。
在地形图中，用地物符号表示地物（地表上自然形成或人工建造的各种固定性物质），如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等; 用文字、数字等注记符号对地物或地貌加以说明，包括名称注记（如城镇、工厂、山脉、河流和道路等的名称），说明注记（如路面材料、植被种类和河流流向等）及数字注记（如高程、房屋层数等）。
2. 气候条件气候条件的依据是统计资料。
几年来，应试时常涉及的是气象中的风向和日照。
风向是指风吹来的方向，一般用8个或16个方位来表示。
可以根据风玫瑰图来了解。
一级注册建筑师场地作图必看
汇报人：可编辑 2024-01-10
contents
目录
• 场地作图基础 • 场地分析 • 场地规划 • 场地景观设计 • 场地施工图绘制 • 案例分析
01
场地作图基础
场地作图的基本概念
场地作图
指在建筑规划设计过程中，根据 场地条件和设计要求，通过图纸 和文字等形式表达出建筑场地设 计意图的过程。
04
02
场地分析
场地的自然条件
地形特点
研究场地的地形、地貌、地质、水文 等条件，了解其自然特征和限制因素 。
气候条件
分析场地的光照、风向、降雨、气温 等气候因素，考虑其对建筑布局和设 计的影响。
场地的社会环境
周边设施
调查场地周边的交通、商业、文化、教育等设施，了解其分布和可达性。
环境质量
评估场地的环境质量，包括空气质量、噪声水平、绿化覆盖等，以确定其对建筑和居民的影响。
场地分析
对场地的地形、地貌、地质、水 文、气象等自然条件进行分析， 以及对场地的使用功能、交通流 线、景观环境等方面进行分析。
场地规划
根据场地分析的结果，对场地的 使用功能、交通组织、景观环境 等方面进行规划设计，以满足建 筑设计的需要。
场地作图的流程
收集资料
收集场地相关的资料，包括地形图、 规划条件、景观环境等方面的资料。
01
规划布局
02
依据地形、气候等自然条件，合理安排建筑、道路 、绿化等空间要素的位置和关系。
03
注重空间序列的营造，形成有节奏、有韵律的空间 变化。
规划布局与功能分区
• 考虑景观视线的通廊，创造良好的景观视觉效果。
规划布局与功能分区
场地设计作图题知识点
场地设计作图题知识点场地设计作图是指根据场地的特点和要求，利用图纸和相关软件来表达和展现场地设计的概念和实施方案。
它是场地设计中一个重要的环节，能够帮助设计师更清晰地理解和传达设计思想，也方便了设计方案的沟通和展示。
下面将介绍一些场地设计作图中的常见知识点。
一、视觉表达技巧1.比例尺与图纸大小：在场地设计作图中，比例尺的选择是十分重要的。
设计师需要根据场地的大小和图纸的尺寸来确定合适的比例尺，以确保图纸上的信息能够准确传达。
一般来说，较小的场地可以选择较大的比例尺，而较大的场地则可以选择较小的比例尺。
2.图形符号与标注：为了更清晰地表达场地设计方案，设计师需要运用图形符号和标注。
例如，用不同线型表示不同物体或者功能区域，使用特定图形符号表示树木、灯具等元素，同时标注各个要素的尺寸、编号和名称等信息。
3.透视图与剖面图：透视图和剖面图是常用的两种视觉表达方式。
透视图可以将场地设计方案立体、立体感强的展现出来，让人更容易理解设计意图。
而剖面图则能够剖析场地的内部结构和空间组织，为设计方案提供更详细的展示。
二、元素布局与组合1.空间布局：场地设计作图中需要考虑场地内各个元素的布局，包括建筑物、景观设施、绿化植物等。
设计师需要合理安排这些元素，使得它们相互协调、组织有序，同时与周围环境相和谐。
2.比例与尺度：在场地设计作图中，设计师需考虑物体的比例与尺度。
比如，建筑物要符合人体工程学，绿化植物要考虑生长空间，道路要适应车辆流量等。
通过合理的比例与尺度处理，能够使设计作图更具真实感和可行性。
三、表达风格与色彩运用1.表达风格：场地设计作图的表达风格可以根据设计的主题和要求来确定。
例如，现代风格、自然风格、传统风格等不同的设计主题所对应的表达方式是不同的。
设计师需要根据特定的风格运用线条、色彩和材质等元素，准确传达设计理念。
2.色彩运用：场地设计作图中色彩的运用是十分重要的，能够给人直观的感受和美感。
设计师可以运用色彩来区分不同功能区域、突出重点元素，也可以通过色彩的搭配来传递不同的情绪和氛围。
场地设计作图 评分标准
场地设计作图评分标准场地设计作图评分标准。
场地设计作图是对一个空间进行规划和设计的重要环节，其质量直接影响到最终的施工效果和使用效果。
因此，对于场地设计作图的评分标准需要严格把控，以确保设计方案的科学性和实用性。
下面将从几个方面对场地设计作图的评分标准进行详细介绍。
一、设计方案的合理性。
1.1 方案的整体布局是否合理，能否满足使用功能和美观性的要求；1.2 设计方案是否考虑了场地的地理环境、气候条件等因素，是否符合实际使用需求；1.3 设计方案中是否考虑了场地的可持续发展性，是否具有一定的灵活性和可扩展性。
二、图纸的质量。
2.1 图纸的绘制是否准确，尺寸是否符合实际场地情况；2.2 图纸的标注是否清晰完整，包括尺寸标注、材料标注、设备标注等；2.3 图纸的图例和符号是否规范统一，是否易于理解和使用。
三、设计思路和创新性。
3.1 设计方案是否具有独特的设计理念和创新的设计手法；3.2 设计方案是否能够满足场地使用者的实际需求，是否能够提供舒适的使用体验；3.3 设计方案是否能够充分体现场地的特色和文化内涵，是否具有一定的艺术性和文化性。
四、施工可行性。
4.1 设计方案是否考虑了施工的可行性和经济性，是否能够有效控制施工成本；4.2 设计方案是否考虑了材料的可获得性和可替代性，是否能够保证施工进度和质量；4.3 设计方案是否考虑了施工过程中可能出现的问题和风险，是否具有一定的应变能力和解决方案。
五、环保和可持续发展性。
5.1 设计方案是否考虑了场地的环保性和可持续发展性，是否能够减少对自然环境的影响；5.2 设计方案是否采用了节能、环保的材料和技术，是否能够提高场地的资源利用效率；5.3 设计方案是否能够在使用过程中减少对环境的污染和破坏，是否具有一定的环保意识和责任感。
综上所述，场地设计作图评分标准需要综合考虑设计方案的合理性、图纸的质量、设计思路和创新性、施工可行性以及环保和可持续发展性等多个方面的因素。
如何做场地建筑方案设计作图要求
场地建筑方案设计作图要求1. 场地建筑方案设计作图要求1.1. 设计实用性：建筑方案设计作图中，首先要考虑建筑的实用性。
要确保建筑空间布局合理，功能区域划分清晰，满足使用者的实际需求。
1.2. 美观性：建筑方案设计作图中，美观性也是非常重要的一个方面。
要注意建筑的外观设计，包括外立面造型、材料选择、色彩搭配等，使建筑在视觉上具有吸引力。
1.3. 可持续性：在建筑方案设计作图中，要考虑建筑的可持续性。
要选择环保材料，优化建筑结构，提高建筑的能源利用效率，减少对环境的影响。
1.4. 安全性：建筑方案设计作图中，安全性是至关重要的。
要确保建筑结构稳固，设备配备完善，消防安全措施到位，保障使用者的人身和财产安全。
1.5. 合规性：在建筑方案设计作图中，要符合相关法规和标准的要求，保证建筑的合法合规。
包括规划用地规定、建筑设计规范、消防安全标准等方面的要求。
2. 场地建筑方案设计作图流程2.1. 规划阶段：在规划阶段，应根据场地的具体情况确定建筑的位置、朝向、形状和容积，并初步确定建筑的功能分区和空间布局。
2.2. 方案设计阶段：在方案设计阶段，应进一步完善建筑的空间布局和功能分区，确定建筑的外观设计和材料选择，并考虑建筑的结构和设备配备等方面的要求。
2.3. 设计深化阶段：在设计深化阶段，应进一步完善建筑的细节设计，包括立面细部设计、室内装修设计、设备设施设计等，以及提供详细的施工图纸和技术规范。
2.4. 施工阶段：在施工阶段，应根据设计图纸进行施工监督和质量检查，确保建筑按照设计要求进行施工，保证建筑的质量和安全。
3. 场地建筑方案设计作图实例下面是一个场地建筑方案设计作图的实例，以帮助读者更好地理解作图要求：3.1. 场地情况：该场地位于城市郊区，总面积为10000平方米，地势平坦，周围环境宁静，交通便利。
3.2. 建筑需求：在该场地上设计一栋办公楼，包括办公区、会议室、茶水间等功能区域。
3.3. 设计要求：建筑外观要现代简约，内部空间要宽敞明亮，设备要齐全，符合绿色环保的要求。
场地设计(作图题)-场地地形设计(一)_真题(含答案与解析)-交互(97)(17)
场地设计(作图题)-场地地形设计(一)(总分1116, 做题时间90分钟)**题任务书与解答任务书设计条件已知某场地的标高为10.05，平面尺寸28m×24m，西南角缺一块6m×6m，呈L形的平面。
图中设有A点、B点。
任务要求1.按等高距0.05，坡度2.5%，设计成一台地。
2．按要求绘制等高线。
3．注明主要等高线间距离尺寸并标明A点、B点的设计标高。
SSS_TEXT_QUSTI分值: 100答案:[解析] 1．在图纸上熟练进入三维空间的思维。
2．正确运用设计等高线法进行场地竖向设计与表达。
[作图提示]1．根据坡度(i=2.5%)，求等高距为0.05的平距长度为0.05÷2.5%=2(m)2．依次画出等高距为0.05的等高线，其平距长度为2m。
3．根据所画等高线，可知A点在10.25的等高线上，设计标高为10.25；B点在 10.30的等高线上，设计标高为10.30。
选择题1.等高距为0.05的平距是( )。
A．1.5m B．2.0mC．2.5m D．3.0mSSS_SIMPLE_SINA B C D分值: 1答案:B2.A点的设计标高为( )。
A．10.20 B．10.25C．10.30 D．10.35SSS_SIMPLE_SINA B C D分值: 1答案:B3.8点的设计标高为( )。
A．10.20 B．10.25C．10.30 D．10.35SSS_SIMPLE_SINA B C D分值: 1答案:C**题任务书与解答任务书设计条件1．如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。
2．高于场地部分拟设置1:1放坡，低于场地部分采用挡土墙。
任务要求1.绘出放坡的位置和挡土墙的位置。
SSS_TEXT_QUSTI分值: 100答案:[解析] 1．掌握场地护坡的概念。
2．掌握填方、挖方及挡土墙概念。
[作图提示]1．由于护坡1:1，所以A点沿垂直(竖向)方向至58m等高线的距离为58-50=8m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
场地设计(作图)一、作图题1．任务书设计条件1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。
2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。
北侧道路红线距商场5m，距停车场5m。
南侧用地界线距商场22m，距停车场2m。
商场距停车场6 m。
3．当地日照间距系数为1.6。
任务要求1．根据基地条件布置商场和停车场，并使容积率最大。
商场距停车场6m。
2．北侧道路红线距商场5m，距停车场5m。
3．南侧用地界线距商场22m，距停车场2m。
4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。
5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。
6．标注相关尺寸。
解题要点1．正确理解题意，根据设计条件和任务要求进行分析。
2．根据日照间距系数布置建筑单体。
3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。
（出自《汽车库、修车库、停车场设计防火规范》）作图提示1．根据日照间距系数计算建筑单体距北侧住宅的距离：三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m)四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m)三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。
又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。
2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。
3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。
如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。
因停车场与建筑物的防火间距为6m，两栋单体建筑之间距离为22m，则此处可布置宽10m的停车场，其面积为330m，则停车场总面积为1940m，满足面积要求。
东侧建筑长9m×3=27 (m)。
4．建筑单体与西侧高层的防火间距为9m。
（《高层民用建筑防火规范》）5．建筑单体与东侧多层的防火间距为6m。
（《建筑设计防火规范》）2．任务书设计条件1．某开发商有一建筑用地，拟建一幢二至三层的购物中心，用地北面已建一幢六层住宅，东面已建一幢高层办公楼，西面已建有一幢六层住宅。
具体条件参见场地平3．当地日照间距系数为1.5。
4．购物中心建筑控制线后退道路红线10m．后退东、西、北三面的用地界线各2m。
5.购物中心外墙要求落在柱网上，不考虑外墙厚度；建筑高度按层高计算，不考虑室内外高差及女儿墙高度。
任务要求1．画出购物中心最大可建的建筑水平投影范围，用“”表示，购物中心各部位层数用“· ”的数量表示。
2．计算建筑密度及建筑容积率。
解题要点1．应满足建筑日照间距要求。
2．满足《民用建筑防火规范》与《高层民用建筑防火规范》的防火间距。
3．正确理解建筑控制线、道路红线、用地红线的基本概念及相互关系。
4．掌握建筑容积率、建筑密度的概念与计算方法。
作图提示1．画出建筑控制线及建筑用地范围。
2．由层高及日照间距系数确定与北侧住宅的最小距离，经分析可知，主体三层，局部二层。
3．由防火间距确定与东西两侧建筑的最小距离。
4．标注尺寸、层数及文字说明，用“”表示建筑水平投影范围。
5．计算建筑密度及建筑容积率。
3．任务书设计条件(1)南侧城市主干路15m;(2)西侧城市次干路10m;(3)北侧和东侧用地界线均为7.5m。
2．建筑控制线后退河岸线10m。
3．建筑控制线后退地下管线5m。
4．停车场用地应后退道路红线或用地界线5m，后退河岸线5m。
设计任务1．绘出所有可建建筑用地界线（建筑控制线），并简要说明，用网格线表示出来。
2．绘制出可作停车场用地范围。
解题要点根据给定条件确定可建建筑区域和停车场范围，标注并进行简要说明。
场地开发限制中所给出的条件一般由城市规划建设管理部门提出，在场地设计中必须遵守。
作图提示1．按条件确定建筑后退道路红线与用地界线、河岸线和地下管线退后的可建建筑用地界线，即建筑控制线范围。
2．对所有建筑控制线进行标注和说明。
3．表示出可建建筑区域。
4．根据所给条件确定可建停车场范围。
设计条件某场地位于海边且现状地形不准改变。
在满足下列条件的情况下可进行建设： 1．建筑距离溪流中心线不少于6m;2．距海岸线10m的区域内不准用于建筑用地；3．坡度大于10%的区域为非建筑区；4．现状树木必须保留；5．洪水淹没线为等高线11m。
设计任务1．绘出可建建筑的用地的界线，并简要说明。
2．用网格线表示出可建建筑的区域。
解题要点根据给定的自然条件（如溪流、坡度、植被）和各种限制条件确定可建建筑用地的范围。
作图提示1．从溪流中心线后退和海岸线后退开始，应分别以垂直于溪流中心线或海岸线量取若干点，再连成平滑曲线作为溪流或海岸的平行线，作为定位线确定建筑界线。
2．利用地形图确定坡度小于10%（即水平距离大于3m时）的地段的界线。
3．保留现状树木，给出树木保护。
4．用网格线表示出可建建筑区域。
绘制高差为5m的台地等高线、边坡界线以及1-1竖向场地剖面。
设计要求在某处人工削平的台地土坡上，如下图所示，添加一个平面为直角三角形的人工土台，台顶标高130m。
如图所示。
人工土台坡度为1：2，1-1剖面坡度也为1：2。
解答要点1．了解和掌握场地调整，即筑台、挖沟与放坡相关知识。
2．根据地形图了解场地条件，并进行三维空间的思维。
3．掌握等高线的表达方法与场地竖向剖面知识及绘图技巧。
作图提示1．按1:2坡度，做水平距为10m的125、120、115标高的台地两个坡面上等高线，分别与相应的原等高线相交。
2．以台地直角顶点B为圆心，以10m、20m、30m为半径画弧，分别与125、120、115标高的两个坡面上台地等高线相连。
完成台地等高线绘制。
3．经过分析判断坡脚将在原标高110与115的等高线间，用等高线Im插入法求取台地与原坡地等高线114、113、112、111边坡点。
4．从1-1剖切线上台地等高线标高点作垂线与台地等高线水平线相交各点，即均在1：2台地1-1剖切线上，向下直线自然延伸与原等高线相交求得台地最低坡脚点110.4（用等高线0.1m插入法或尺规量得，110.3～110.5之间，方法正确，误差忽略），完成台地1-1剖面。
5．通过台地最低坡脚点110.4向上做垂线，得到平面最低坡脚点。
连接平面各点即为台地边坡界线。
设计条件场地如图所示。
图中已给出地形原有等高线（实线）、设计等高线（虚线）。
设计任务1．该场地欲平整为一块坡地，设计等高线如图所示。
2．采用不同方向的斜线表示出所有的挖方和填方范围，并加以文字说明。
正确答案:解答解题要点1．了解和掌握场地平整的相关知识。
作图提示1．经分析可知场地为一突起的山脊及其相邻的谷地。
2．设计等高线与原有等高线的交点为零点（不填不挖的点）。
3．把上下相邻的零点连接起来即为零线。
4．两条零线间的山脊部分为挖方（-），两侧则为填方(+)。
5．用不同方向的斜线表示出挖方和填方范围。
7．任务书设计条件1.AB段城市道路宽16m，路面纵坡为2.5%，横坡为1.5%。
2．道路A点标高为9.00m。
任务要求1．要求沿路面纵坡方向绘出路面等高线，等高线高差定为0.1m。
2．注明等高线距离和等高线坡降尺寸，并标明B点路面标高。
解题要点1．在图纸上熟练进入三维空间的思维。
2．正确运用设计等高线法进行场地竖向设计表达。
3．熟练掌握双向横坡单折线路拱道路的设计。
作图提示1．确定B点标高为：9-22×2.5%=9-0.55=8.45 (m)2．根据路的纵坡度 求路中心线（路脊）上高程差为0.1m高程点的水平距长度为：0.1 - 2.5%=4 (m)3．从A点开始依次求取各点位置，并按逐次降低0.1m方法标注各求取点的标高。
4．求A点道路横断面 的路面边缘线的顶面标高为：9-8×1.5%=9-0.12=8.88 (m)5．求顶面标高为9.0m的路面边缘点的位置，即从8.88m标高点到9.0m标高点的水平距为：(9-8.88)÷2.5%=4.8(m)6．从顶面标高为9.0m的路面边缘点开始向B点方向依次量取路面边缘各点，并按逐次降低0.1m方法量取路面边缘点的标高。
7．将道路中心线的各点与其两侧路面边缘点中高相同三者折线连接即构成道路路面设计等高线。
8．计算设计等高线的水平距L为：（注意：不能混淆设计等高线的水平距与高程点的水平距的关系）8．任务书正确答案:解答解题要点掌握等高距、坡度与最小平距的基本要领与相互之间的关系。
2.以d为半径，自A点开始向B点依次截取各等高线定点。
3．连接各点。
4．由于每次截取时往往为两点，所以选线方案可能有两种。
5．当截取时，如未能与下一条等高线相交，说明两条等高线间任何两点的坡度都小于5%，只要根据最短线路方向直接连线即可。
9．任务书设计题目：某酒店总平面设计设计条件基地内酒店主楼、裙房、附属楼，西侧汽车停车场，地下停车库范围，地下停车库及其出入口，城市道路，保留树木。
作图要求1．沿城市主干道设置机动车出入口，并标注该出入口距道路红线交叉点的距离。
2．沿城市道路，设人行出入口及人行出入口广场，面积不小于300m。
3．绘制总平面图中道路系统，合理与处理满足基地内建筑、广场、停车场、地下停车库入口之间的关系，酒店主楼满足环形消防通道要求。
4．酒店裙房和附属楼各设一处临时停车场，每处停车场不少于10个临时停车位，各包含两个无障碍停车位。
5．标注道路宽度、道路至建筑物的距离，临时停车位与建筑之间的距离等。
解题要点1．根据相关规范与原理，合理布置基地机动车出入口位置及场地内车行道路。
2．合理布置临时停车场和停车位。
作图提示1．基地机动车出入口位置距城市主干道红线交叉点的距离小于70m。
2．酒店主楼设路宽大于4m的环形消防车道。
3．道路系统与地下车库坡道入口连接处需设7.5m缓冲车道。
4．临时停车场的停车位距建筑外墙防火间距不小于6m。
5．临时停车位前道路宽度不小于5.5m。
10．任务书设计条件1．某市拟在一商场旁修停车场。
其场地条件及位置如图。
2．要求设小汽车停车位50个(3m×6m)，自行车车位56个(1.5m×2m)。
小汽车与小汽车、小汽车与自行车之间布置绿化带宽2m（如图所示），停车位距道路红线5m，距建筑物7m，距用地红线2m。
3．要求机动车与自行车各自独立设置出入口。
