SBA-15分子筛

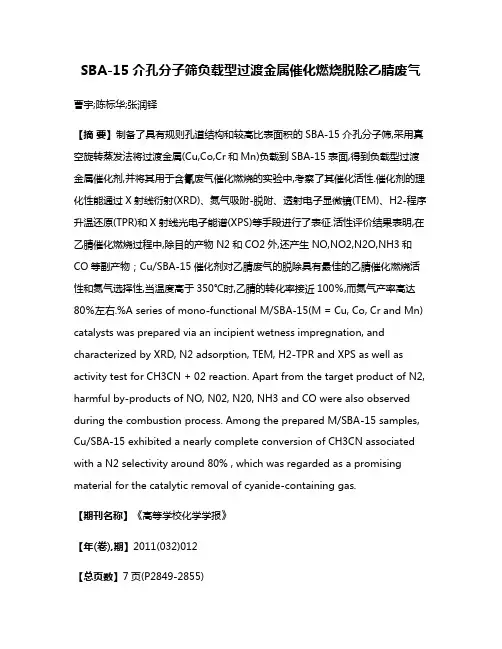

SBA-15介孔分子筛负载型过渡金属催化燃烧脱除乙腈废气
SBA-15介孔分子筛负载型过渡金属催化燃烧脱除乙腈废气曹宇;陈标华;张润铎【摘要】制备了具有规则孔道结构和较高比表面积的SBA-15介孔分子筛,采用真空旋转蒸发法将过渡金属(Cu,Co,Cr和Mn)负载到SBA-15表面,得到负载型过渡金属催化剂,并将其用于含氰废气催化燃烧的实验中,考察了其催化活性.催化剂的理化性能通过X射线衍射(XRD)、氮气吸附-脱附、透射电子显微镜(TEM)、H2-程序升温还原(TPR)和X射线光电子能谱(XPS)等手段进行了表征.活性评价结果表明,在乙腈催化燃烧过程中,除目的产物N2和CO2外,还产生NO,NO2,N2O,NH3和CO等副产物；Cu/SBA-15催化剂对乙腈废气的脱除具有最佳的乙腈催化燃烧活性和氮气选择性,当温度高于350℃时,乙腈的转化率接近100％,而氮气产率高达80％左右.%A series of mono-functional M/SBA-15(M = Cu, Co, Cr and Mn) catalysts was prepared via an incipient wetness impregnation, and characterized by XRD, N2 adsorption, TEM, H2-TPR and XPS as well as activity test for CH3CN + 02 reaction. Apart from the target product of N2, harmful by-products of NO, N02, N20, NH3 and CO were also observed during the combustion process. Among the prepared M/SBA-15 samples, Cu/SBA-15 exhibited a nearly complete conversion of CH3CN associated with a N2 selectivity around 80% , which was regarded as a promising material for the catalytic removal of cyanide-containing gas.【期刊名称】《高等学校化学学报》【年(卷),期】2011(032)012【总页数】7页(P2849-2855)【关键词】SBA-15介孔分子筛;乙腈;催化燃烧;铜;催化剂【作者】曹宇;陈标华;张润铎【作者单位】北京化工大学化工资源有效利用国家重点实验室,北京100029;北京化工大学化工资源有效利用国家重点实验室,北京100029;北京化工大学化工资源有效利用国家重点实验室,北京100029【正文语种】中文【中图分类】O643乙腈是一种含氮挥发性有机化合物，主要来源于化工厂的废气排放，如果未经处理就将其排放到大气中，势必造成环境的污染和生态平衡的破坏，并可能引起人畜的中毒死亡.因而，必须严格按照国家制定的排放标准采取有效的治理，以实现其无害化排放.催化燃烧法由于具有起燃温度低、无二次污染、余热可回收利用、操作管理方便、运转费用低等优点，引起了人们的广泛关注［1，2］.通过选择高效的催化剂，可在氧气的参与下，将有害的含氰废气转化为无害的氮气、二氧化碳和水.SBA-15介孔分子筛具有较高的比表面积、规整的孔道结构和良好的水热稳定性，因此，在催化领域具有广阔的应用前景.近年来，将某些金属或其氧化物负载到SBA-15孔道中制备高分散、高活性催化剂己成为研究的热点［3］.本文采用旋转蒸发法将2%(质量分数)的过渡金属负载到SBA-15分子筛上制成负载型M/SBA-15(M=Cu，Co，Cr，Mn)催化剂，并考察了其在乙腈催化燃烧反应中的催化活性，对催化剂进行了微区结构和表面化学特性的表征，旨在探讨催化剂理化性能与选择性催化燃烧性能间的关系.1.1 催化剂的制备以三段共聚物EO20PO70EO20(P123，分子量5800，Aldrich公司)为模板剂，正硅酸乙酯(TEOS)为硅源，在酸性条件下合成纯硅SBA-15.具体合成步骤如下:将4.0 g P123与60.0 g盐酸(4 mol/L)和90 mL去离子水混合，在40℃的水浴中搅拌1 h使其溶解，然后缓慢滴加8.5 g TEOS，继续搅拌24 h后，装入带有聚四氟乙烯内衬的不锈钢反应釜中，在100℃的烘箱中静置晶化24 h，取出冷却后用去离子水洗涤，烘干后得到SBA-15样品原粉.将该样品在空气气氛中以2℃/min的速率升温至550℃，然后在此温度下焙烧10 h，得到纯硅SBA-15介孔分子筛. 称取上述纯硅SBA-15介孔分子筛，按照金属M(M=Cu，Co，Cr，Mn)质量分数为2%的负载量称取相应的金属硝酸盐，并加入适量的去离子水溶解制成浸渍液，将干燥好的载体SBA-15浸入该溶液，于40℃水浴搅拌4 h.用真空旋转蒸发仪逐步去除浸渍液中的水分，然后在空气气氛中以2℃/min的速率升温至550℃，焙烧10 h后得到金属负载量(质量分数)为2%的M/SBA-15分子筛催化剂.1.2 催化剂的表征样品的晶相结构通过德国Bruker公司D8型X射线衍射仪(XRD)进行分析，CuKα射线(λ= 0.15406 nm)，管电压40 kV，管电流30 mA，扫描范围2θ=0.7°～10°，扫描速度为6°/min.其中d(100)采用布拉格方程2dsinθ=nλ计算，晶胞参数a0根据a0=2d(100)/槡3计算.样品的氮气吸附-脱附等温线在Sorptomatic1990型(美国Thermo Electron公司)自动吸附仪上进行测定.测定前样品在真空条件下于300℃脱气4 h，然后在液氮温度(－196℃)下进行吸附和脱附测试.采用BET方法计算样品的比表面积，BJH方法计算其孔径分布，t-plot方法计算微孔孔容.样品的表观晶貌通过JEOL J-3010型透射电子显微镜(TEM，日本电子公司)来观察.采用悬浮法制备电镜试样.TEM的操作电压为200 kV，放大倍数为2×105倍. 样品的程序升温还原(TPR)表征在TPDRO 1100型吸附仪(美国Thermo Electron 公司)上进行，将500 mg催化剂预先在200℃于20 mL/min的氮气中预处理30min后，冷却至室温，再以20 mL/min的流速通入体积比为1∶19的H2-Ar混合气，以5℃/min的速率升温至900℃进行程序升温还原分析，氢气的消耗量通过在线的热导池检测器(TCD)进行检测.X射线光电子能谱(XPS)表征在美国Thermo Fisher公司ESCALAB 250型X射线光电子能谱仪上进行.以Al Kα为射线源，采用C1s(284.6 eV)进行荷电校准.1.3 催化剂活性的评价催化剂反应活性的评价在微型固定床石英反应器中进行，反应器内径为6 mm.称取粒径为40～60目的催化剂100 mg装入反应器中部.采用氮气鼓泡法将乙腈饱和蒸汽引入反应器.反应条件如下:常压，温度200～700℃，总流量80 mL/min，空速约为20000 h－1，乙腈饱和蒸汽的体积分数为1%，氧气体积分数为5%.反应前后CH3CN，NH3，N2O，NO，NO2，CO和CO2的含量采用带有2.4 m光程气体分析池的美国Nicolet公司Nexus 470型红外光谱仪进行在线气体定量分析，N2和O2的含量采用鲁南瑞虹化工仪器有限公司GC6890气相色谱仪分析，从而得到不同温度下乙腈的转化率及各反应产物的产率.2.1 催化剂理化性能的表征图1为所制备催化剂的小角XRD谱图.由图1可以看出，载体SBA-15在2θ=0.9°，1.6°和1.8°出现3个衍射峰，分别对应SBA-15的(100)，(110)和(200)晶面，表明样品具有典型的六方P6mm介孔结构［4］，其d(100)=9.8 nm，a0=11.3 nm(表1).当负载金属 Cu，Cr，Co和 Mn后，(100)，(110)和(200)晶面衍射峰的强度有所减弱，但峰形完好.可见，各样品经负载后仍能保持规则的介孔孔道和较好的六方结构，说明质量分数为2%的金属负载量对SBA-15样品的介孔结构影响较小.从表1中可以看出，负载前后d(100)保持不变，这表明金属粒子较好地分散于介孔孔道内表面(可能主要以金属离子或高度分散的金属氧化物形式存在)，并未改变SBA-15介孔分子筛的骨架结构.而在M/SBA-15催化剂的广角XRD谱图(图略)中，也未发现金属和其氧化物的特征峰，这进一步证实了相关金属物种在载体表面的均匀分散.图2(A)为不同金属负载的SBA-15催化剂的氮气吸附-脱附等温线.由图2(A)可见，所有考察样品均呈现Ⅳ型吸附-脱附曲线，并具有H1型迟滞环，这都是介孔材料的典型特征［5］.当相对压力小于0.1时，吸附主要为微孔表面的单层吸附和介孔内壁的单层及多层吸附，在相对压力为0.4～0.8时，SBA-15具有H1型迟滞环，表明其圆柱形孔道中发生了快速毛细凝聚，迟滞环变形的位置和程度说明了介孔孔径范围和孔径分布［6］，负载前后迟滞环变形的位置和程度变化不大，说明负载后金属对SBA-15的孔径范围和孔径分布影响不大，金属组分在介孔孔道内部分布均匀.负载前后催化剂的比表面积和孔结构参数如表1和图2(B)所示，SBA-15的比表面积和孔容分别为672 m2/g和1.09 cm3/g;随着过渡金属负载量的增加，比表面积和孔容都有不同程度的下降，顺序为SBA-15＞Co/SBA-15＞Cr/SBA-15＞Mn/SBA-15＞Cu/SBA-15，这可能是由于仍有少量负载的金属氧化物沉积于分子筛的孔道内，部分介孔孔道被堵塞所致.通过BJH法计算得到的孔径范围为5.4～6.2 nm，而图2(B)所示双孔分布中，较小孔径可能是由于少量介孔孔道部分被阻塞，孔径缩小所致.特别是，负载金属离子导致介孔孔径降低，孔壁随之增厚，这可能会有利于催化剂水热稳定性的增强.以Cu/SBA-15催化剂为例，由图3(A)和(B)可以看到其(100)和(110)晶面整齐排列的花样，用标尺可测量出孔尺寸约为5.7 nm，孔壁厚度约为5.2 nm，这与氮吸附的表征结果相吻合.图3中孔道的长程有序结构也表明Cu的加入并未破坏SBA-15的结构特征.在介孔孔道的内部未观察到金属团簇的存在，这为金属物种的高度分散提供了佐证.图4为负载前后SBA-15催化剂的H2-TPR曲线.在测定的温度区间内，SBA-15具有较高的稳定性，未出现还原峰.Cr/SBA-15样品在430℃出现了1个还原峰，可将其归属为Cr2O3的还原［5］.Mn/SBA-15样品在468℃出现1个还原峰，Tang等［7］认为该峰与MnO2的还原过程相关.Co/SBA-15样品在326，453和671℃处出现3个还原峰.根据文献［8］的报道，可将低于650℃出现的2个还原峰归属为CoOx的还原，即Co3+→Co2+;在671℃出现的1个还原峰及其580℃的肩峰可以归属为分子筛骨架内部Con+离子的还原峰.在Cu/SBA-15样品的TPR曲线上，228℃的还原峰被认为是CuO微晶向Cu2O转化的结果;另外，288℃的还原峰被认为与离子状态Cu2+→Cu+的还原有关［9］.可见，金属物种分别以氧化物或离子的形态负载于介孔氧化硅表面;而Cu/SBA-15在较低温度(＜300℃)下出现的还原峰反映出该样品具有优异的氧化还原性能.为进一步考察催化剂上金属的存在状态及表面化学环境，对以上4种M/SBA-15催化剂进行了XPS表征，结果如图5所示.图5(A)为Cr/SBA-15的XPS谱图，根据以往的XPS研究［10］，Cr2p3/2在Eb=577.1 eV处的峰可归属为Cr3+;在EB=575.5 eV处的峰可归属为Cr2+，在Eb=579 eV处的峰可归属为Cr6+.从峰强度可以看出，Cr/SBA-15催化剂表面的金属主要以Cr3+的形式存在，且有少量的Cr2+和Cr6+.而在图4中并未发现Cr6+的还原峰，其相应的还原峰可能隐含在Cr3+还原峰的前端.图5(B)为Mn/SBA-15的XPS结果，Mn2p3/2在Eb=641.7 eV处的峰应该归属为Mn2O3，在EB=642.8 eV处的峰应该归属为MnO2［11］.由Co/SBA-15的XPS图［图5(C)］可见，Co2p在Eb=779.6和781.4 eV处的峰可分别归属为Co的氧化物CoO和Co3O4［12］，而Co2p在Eb=784 eV处的XPS峰应归属为交换到介孔孔道中的Co2+［13］.此外，根据Xu等［14］的研究，Cu/SBA-15［图5(D)］中Cu2p3/2在Eb=933.2 eV处的峰应归属为Cu2+物种，而在Eb=941.3 eV处的峰应该归属为在CuO晶格中的Cu2+，在Eb=945.0 eV处的峰应该归属为高分散的Cu2+［15］.2.2 催化燃烧乙腈的活性考察目前，含氰废气的相关研究主要围绕氰化氢(HCN)展开［2］，尚未见关于乙腈催化燃烧的文献报道.本文在20000 h－1空速下，对制备的M/SBA-15上催化燃烧乙腈的行为进行了考察.研究发现，除目的产物N2和CO2外，催化燃烧过程中伴随着NH3，NO，N2O，NO2和CO等有害副产物的产生，各产物的选择性充分取决于催化剂的组成.图6(A)展示了乙腈的转化率随温度变化的曲线.从图6(A)中可以看出，SBA-15基本没有催化活性，仅在高温(＞600℃)时实现了约20%乙腈的转化.在M/SBA-15负载型金属催化剂中，Cu/SBA-15上含氰废气的转化率最高，当温度高于350℃时，转化率接近100%;Co/SBA-15和Cr/SBA-15的催化燃烧活性次之，乙腈的转化率在温度高于350℃时约为95%;Mn/SBA-15的催化效果较差，但随温度的升高乙腈的转化率呈上升趋势，在700℃达到最大值(约84%).可见，Cu/SBA-15，Cr/SBA-15和Co/SBA-15在相对较低的温度即可实现乙腈的催化转化.图6(B)～(F)为主产物N2和各含氮副产物的产率随温度变化的关系曲线.图6(B)中N2的产率以Cu/SBA-15为催化剂时最高;温度高于350℃时，N2产率高达80%左右.当温度低于400℃时，Co/SBA-15上N2的产率要优于Cr/SBA-15和Mn/SBA-15，但随着温度的升高，使CH3CN转化为N2的催化活性顺序为Cr/SBA-15＞Mn/SBA-15＞Co/SBA-15.图6(C)为副产物NH3的产率-温度关系曲线，由图6(C)可知，Cr/SBA-15上NH3较易生成，在温度为400℃时，NH3产率达最大值，约为25%，其它3种催化剂在相应温度区间内NH3产率在10%以内，其中Mn/SBA-15上基本无NH3产生.图6(D)为副产物N2O的产率-温度关系曲线，可以看出，在400℃时Cr/SBA-15，Co/SBA-15和Cu/SBA-15均出现最大值，分别约为25%，18%和10%.图6(E)为NO的产率-温度关系曲线，可以看出，以Co/SBA-15和Mn/SBA-15为催化剂时，NO的产率随温度的升高而增加，且在Co/SBA-15催化剂上N元素主要被氧化为NO，其产率在650℃时高达60%左右.可见，在高温下Co/SBA-15的氧化能力得以充分发挥，以至于副产物NO的产率远大于目标产物N2的产率.图6(F)为副产物NO2的产率-温度关系曲线，可以看出，各催化剂上NO2的产率均较其它副产物少，且变化趋势与NO 相似，这是由于在高温下NO氧化生成NO2受到抑制所致;Co/SBA-15在高温下同样显示出其强氧化性，其它3种催化剂上NO2的产率均小于Co/SBA-15.图6(G)和(H)示出了主产物CO2和副产物CO产率随温度的变化趋势.可见，Cu/SBA-15和Co/SBA-15的氧化能力较好，C元素基本被氧化为CO2，而以Cr/SBA-15为催化剂时，CO2的产率随温度升高而逐步上升，Cu/SBA-15和Co/SBA-15的低温氧化活性优于Cr/SBA-15.Mn/SBA-15的完全氧化能力较低，当温度高于400℃时，CO2的产率基本维持在25%左右;而CO的产率随之上升，在700℃时产率达到最大(约为58%).综上所述，Cu/SBA-15在乙腈催化燃烧活性和N2选择性上均优于其它负载型过渡金属催化剂.图7描述了Cu/SBA-15催化剂的长周期稳定性及耐硫和耐热能力.其中长周期稳定性实验是按前述的进料条件于400℃下连续评价48 h，实验发现乙腈的转化率和氮气产率分别为97%和71%左右，依然维持在较高的水平，体现了SBA-15基催化剂良好的稳定性.催化剂耐硫能力的评估是在连续反应10 h后，通入0.001%的SO2反应20 h，再换成0.005%的SO2反应4 h，然后切换成0.01%的浓度保持4 h，最后切断 SO2继续反应 10 h，发现0.001%～0.01%SO2的加入对反应基本没有影响，乙腈的转化率和氮气产率分别约为97%和72%，说明该催化剂耐硫效果良好，这可能与介孔SBA-15相对较大的孔径更有利于避免硫酸盐物种堵塞孔道相关.耐热稳定性实验是在反应前将催化剂于800℃煅烧5 h后装入反应器进行考察，发现乙腈的转化率和氮气产率分别降低至85%和65%左右，其原因可能是在800℃的高温状态下，负载于SBA-15介孔分子筛表面的Cu被烧结，从而影响了Cu组分活性的充分发挥.2.3 SBA-15基催化剂的构效关系近年来，含氰废气的危害和综合治理已经引起了研究者的广泛关注，但相关研究工作鲜有报道，且着重于HCN的氧化脱除，催化材料的研究主要集中在贵金属催化剂，其反应机理的研究还仅限于单晶表面［16～18］.本文利用介孔SBA-15分子筛的高比表面积来实现活性组分的充分分散，制备活性理想的催化材料，以期实现乙腈的高效、高选择性催化脱除，并研究了催化剂理化性质对催化燃烧行为的影响.研究发现，未经过渡金属负载的SBA-15催化剂在温度低于500℃时基本上没有催化活性，但负载过渡金属后表现出优良的催化性能.由此可见，负载的金属物种扮演着反应活性中心的角色.本文成功合成了具有长程有序和优良比表面积(约为575～675 m2/g)的一系列负载型过渡金属催化剂，SBA-15较高的比表面积可保证过渡金属的充分分散，活性组分主要以均匀分散的金属离子或金属氧化物微晶形态存在.将M/SBA-15催化剂用于乙腈催化燃烧，针对催化效果最佳的Cu/SBA-15来说，该催化剂所含铜组分主要以Cu2+的形式存在［见图4和图5(D)］.从图6(A)乙腈转化率图中可明显看出，Cu/SBA-15的活性远远高于SBA-15原载体.这说明负载的Cu为燃烧反应提供了活化中心，有效促进了乙腈的转化.小角XRD衍射峰的完好保留(图1)以及BET高比表面积(表1)也证明了Cu的负载没有破坏SBA-15的空间结构，且Cu物种均匀分散于SBA-15表面.另外，Cu/SBA-15低温乙腈催化燃烧活性优于其它金属改性的M/SBA-15催化剂，被认为与负载金属的氧化还原性密切相关.在图4中，依据第一还原峰的位置可以看出，Cu/SBA-15氧化还原性能最佳，在228℃的低温下即可被还原;Co/SBA-15和Cr/SBA-15次之，且Co/SBA-15优于Cr/SBA-15，而Mn/SBA-15最差.这与乙腈转化率的变化一致.此外，Cu/SBA-15上N2的产率最高，其它含氮副产物(NH3和NOx)也得到了最大限度的抑制，避免了二次污染.其优异的选择性催化燃烧能力可归结于铜组分的化学本质.Centi和Perathoner［19］曾对Cu催化转化NOx的优异性能进行过综述报道，而低配位的Cu2+被认为是Cu分子筛催化剂表面NO还原的活性中心［20，21］.因而，Cu/SBA-15表面大量Cu2+的存在有利于耦合副产物NH3和NOx间的反应，生成无害的N2，从而在乙腈选择性催化燃烧过程中导致N2选择性的提高.相反地，在Co/SBA-15上，NO和NO2等深度氧化产物在高温下的产率迅速增高则可归结为其较强的氧化能力;而在氧化能力相对较弱的Cr/SBA-15表面有较多的NH3和N2O生成.Mn/SBA-15的氧化还原能力最差，因而低温下乙腈脱除活性完全受到抑制;仅当温度高于500℃时，随着晶格氧活动性的增加［19］，催化燃烧活性才有明显提高.晶格氧的出现也加剧了NO，NO2等副产物的生成.此外，CO2的转化率以及CO产率的大小也与M/SBA-15催化剂氧化还原能力相匹配.因此，催化活性中心的氧化还原能力以及负载金属的化学特性均对乙腈催化燃烧性能产生重要影响.其中，氧化还原能力主要决定了CH3基团完全氧化消除的效率;而金属组分的化学特性则对—CN－选择性氧化作用重大.合成了具有均匀孔道结构和高比表面积的SBA-15分子筛，将过渡金属Cu，Co，Cr和Mn负载到SBA-15上.负载后的SBA-15分子筛仍具备良好的介孔结构及较高的比表面积，且过渡金属均匀地分散在SBA-15表面.其中Cu/SBA-15催化剂表现出优良的催化活性和选择性，在200～700℃温度范围内，脱除含氰废气可达约100%，反应后的目标气体N2产率可达80%左右，CO2几乎为唯一含碳产物，很好地达到了催化净化含氰废气的目的.SBA-15负载型金属催化剂的氧化还原能力与乙腈转化率相吻合，而N2的选择性及其它含氮副产物的分布将取决于金属的化学本质.【相关文献】［1］XU Jin-Guang(徐金光)，TIAN Zhi-Jian(田志坚)，ZHANG Pei-Qing(张培青)，QU Xiu-Hua(曲秀华)，XU Yun-Peng(徐云鹏)，XU Zhu-Sheng(徐竹生)，LIN Li-Wu(林励吾).Chem.J.Chinese Universities(高等学校化学学报)［J］，2005，26(11):2103—2107［2］SU Fa-Bing(苏发兵)，MA Lan(马兰)，YUAN Cun-Qiao(袁存乔).Pollution and Prevention of Environment(环境污染与防治)［J］，1997，19(6):12—13［3］LI Li-Na(李丽娜)，CHEN Yao-Qiang(陈耀强)，GONG Mao-Chu(龚茂初)，XIANG Yun(向云).Chem.J.Chinese Universities(高等学校化学学报)［J］，2003，24(12):2235—2238［4］Zhao D.，Feng J.，Huo Q.，Melosh N.，Fredrickson G.H.，Chmelka B.F.，StuckyG.D..Science［J］，1998，279:548—552［5］Zhang L.，Zhao Y.，Dai H.，He H.，Au C.T..Catal.Today［J］，2008，131:42—54 ［6］Rayo P.，Rana S.M.，Ramirez J.，Ancheyta J.，Aguifarelguezabal A..Catal.Today［J］，2008，130:283—291［7］Tang X.，Li Y.，Huang X.，Xu Y.，Zhu H.，Wang J.，Shen W..Appl.Catal.B:Environ.［J］，2006，62:265—273［8］Smeets P.J.，Meng Q.，Corthals S.，Leeman H.，SchoonheydtR.A..Appl.Catal.B:Environ.［J］，2008，84:505—513［9］Coq B.，Tachon D.，Figuéras F.，Mabilon G.，Prigent M..Appl.Catal.B:Environ.［J］，1995，6:27l—289［10］Liu B.，Nakatani H.，Terano M..J.Mol.Catal.A.［J］，2002，184:387—398［11］SHI Li-Min(士丽敏)，CHU Wei(储伟)，ZHENG Li-Na(郑丽娜)，CHEN Mu-Hua(陈慕华)，QU Fen-Fen(瞿芬芬)，LUO Shi-Zhong(罗仕忠).Chem.J.Chinese Universities(高等学校化学学报)［J］，2007，28(6):1178—1180［12］Lishka M.A.，Barr T.L..J.Am.Chem.Soc.［J］，1986，108:3178—3186［13］da Cruz R.S.，Mascarenhas A.J.S.，Andrade H.M.C..Appl.Catal.B:Environ.［J］，1998，18:223—231［14］Xu J.F.，Ji W.，Shen Z.X.，Tang S.H.，Ye X.R.，Jia D.Z.，Xin X.Q..J.Solid State Chem.［J］，1997，147:516—519［15］Batista J.，Pintar A.，Mandrino D.，Jenko M.，Martin V..Appl.Catal.A:Gen.［J］，2001，206:113—124［16］Zhao H.，Tonkyn R.G.，Barlow S.E.，Koel B.E.，Peden C.H.F..Appl.Catal.B:Environ.［J］，2006，65:282—290［17］Krcher O.，Elsener M..Appl.Catal.B:Environ.［J］，2009，92:75—89［18］Hagans P.L.，Guo X.，Chorkendorff I.，Winkler A.，Siddique H.R.，YatesJr.J.T..Surf.Sci.［J］，1988，203:1—16［19］Centi G.，Perathoner S..Appl.Catal.A:Gen.［J］，1995，132:179—259［20］Iwamoto M..Catal.Today［J］，1996，29:29—35［21］Wan Y.，Ma J.，Wang Z.，Zhou W.，Kaliaguine S..J.Catal.［J］，2004，227:242—252。
SBA-15介孔分子筛处理废水中氨氮的研究
Ｓ Ａ一 １ ａ ｅｈｓ ｃ ｂｏ ｉ ｆｃｅ ｃ （ ｕｅｏ ｌｒｅ ＥＹｓｒ ｃ ｒａ ａｄ ｌｒｅ ｖｒｇ ｏｅｄａ ｔｒ ｎ ｔｉ Ｂ ５ ｈｓｔ ｉｈ ｒａｓ ｒ ｎ ｅ ｉｎｙｂ螂ｌｓ ｆ ａｇｒＢ ｕｆ ｅ ａｅ ｇｒａｅａｅ ｐ ｒ ｉｍｅｅ ．Ｉ ｈｓ ｈ ｂｇ ｉ ａ ｎ ａ
定不 同分子筛用量 、 不同 ｐ Ｈ值及不 同静置时 间条件下的吸附效率来 确定优选 吸附条件 ， 结果 表明 ， 子筛 用 分 量优选 ３ｍ ／ Ｅ ｐ ｓ ｍ ，Ｈ值优选 ６ ， —７ 吸附时间优选 ２ ｉ。 ０ｍｎ
关键词
Ｓ Ａ一１ 介 ｔ ｏ ｅ ｒ ａ ｍｅ ｔ ｎ Ｗ ａ ｔ ｗａ ｅ ｙ Ｓ Ａ — １ ｅｏ ｏ ｏ ｓ Ｍ ｏｅ ｕ ａ ｉｖ ｔｄ ｎ Ａ ｎ ａ Ｎｉｒ ｇ ｎ Ｔ ｅ ｔ ｎ ｓｅ ｔｒ ｂ Ｂ － ５ Ｍ ｓ ｐ ｒ ｕ ｌｃ ｌ ｒ Ｓ ｅ ｅ ｉ
Ｗ Ａ Ｇ ｉ ｇ Ｙ Ｎ ｎ ｇ Ｙ Ｎ ｉａ ｇ Ｎ Ｂ ｍｎ ＵＡ Ｄａ ＵＡ Ｊ ｎ ｇ
（ｃｏｌｆＭａ ｒｌ ｎ ｈｍｃｌ ｎ ｉ ｅｎ ，Ｓ ｈａ ｎ ｅｉ ｃｉｃ ＆ Ｅ ｇｎｅｎ Ｚｇｎ ，ｉ ｕ￣ ６３０ ） Ｓｈｏ ｏ ｔｉ ｄＣ ｅ ｉ ｇｎ ｒ ｇ ｉ ｕｎＵ ｉｍｔ ｏ ｅ ｅ ｅａ ａ ａＥ ｅｉ ｃ ｖ ｙ ｆＳ ｎ ｎｉ ｒ ｅ ｉ ｇ ｉ ｇ Ｓ ｈａ ４００ ｏ ｃ Ａ ｓ ａｔ Ｍｅ ｐｍ ｓ ｏ ｃｌｒｉ ｅ Ｂ ｂｔ ｃ ｓ ｏ ｕ ｌ ｕ ｅ Ａ一１ ｄＲ —Ｓ Ａ一１ ｉ ｒｅ ｏ ｓａｄｈｓ Ｙｔ ｅ ｅ ｓｄａ ｔ ｒ ｏ ｍ ｅ ａｓｖ Ｓ ５ａ ｏ ｎ ｄ Ｂ ５ ｔ ｌｇ ｒ ｉ ｆ ｆ ｅ ｒａａ ｅ ｅ ｗ ｈａ ｐ ｅ ｎ ｈｌ ￣ ａ ｒ ｕ ｕ ｃ ｓｈ ｇ１ｅ ｂｏｂａ ｎｎａｎｒｇｎｉ ａｔ ａ ｒ ｙ ｓ ｇｐｙｉ ｌ ｄｏ ｔｎａ ａ ｅ ｏ ｎ ｅｒ ｕ ｓ ｈｗ ｔ ｔ ｏ — １ ｒｏ ｆ ｉ ｔ ａｓｒ ｒ ｏｉ ｉｏｅ ｗｓ ｗｔ ｉ ｈｓ ａ ａｓ ｐ ｏ ｔ ａｄｔ ｓｈ ｏ ａ Ｒ ． Ｔ ｍ ｔ ｎ ｅ ｅｂ ｕｎ ｃ ｒｉ ｓ ｍ ｈ ｄ ｈ ｅ ｓ ｈ ｄ
SBA-15多少钱一克 SBA-15一克多少钱
SBA-15多少钱一克SBA-15多少钱一克？这个问题还是很多人关心的。
介孔分子筛是无毒、环境良好的净化废水的无机材料或者无机－有机复合材料，吸附速率快，吸附率高，吸附量大，是能够循环利用，而且循环使用过程中，质量和吸附性能均变化不大，吸附的污染物易被回收和处理，不会产生二次污染。
那么，SBA-15多少钱一克？下面就由先丰纳米简单的介绍一番。
如今，SBA-15价格也是没有一个统一的标准的，每个厂家制作的方法，原料不同，价格也就不同，从几百到几千的价格都有，想要详细的了解，请立即咨询先丰纳米。
介孔分子筛的制备方法主要水热法、微波法、湿胶焙烧法和溶剂挥发法等。
介孔分子筛的合成机理较为复杂，目前，提出的机理有液晶模板机理、协同作用机理、棒状自组装理论、硅层折叠和电荷密度匹配机理等。
介孔分子筛有2种方式去除废水中的有机物污染物，一是介孔分子筛或者改性的介孔分子筛直接用来吸附有机污染物；另一种是通过负载活性组分，将通过催化降解来去除有机污染物。
由于在水溶液中的大部分有机污染物是非离子疏水性的有机物，而介孔分子筛本身具有一定的疏水性，官能化的介孔分子筛具有较强的疏水性，对废水中的有机污染物具有较好的选择性吸附。
影响介孔分子筛净化废水效果的因素有介孔分子筛孔径大小、吸附溶液的pH、温度、吸附时间、用量、离子交换特性、表面荷电性等。
吸附物质的不同，吸附率的决定因素不同，而研究内容通常为先设定几个影响因素，分别测定其对吸附率的影响情况，依次把影响大小排序，并优化条件，找出介孔分子筛吸附条件。
如果想要了解更多关于SBA-15的内容，欢迎立即咨询先丰纳米。
先丰纳米是江苏先进纳米材料制造商和技术服务商，专注于石墨烯、类石墨烯、碳纳米管、分子筛、黑磷、银纳米线等发展方向，现拥有石墨烯粉体、石墨烯浆料和石墨烯膜完整生产线。
自2009年成立以来一直在科研和工业两个方面为客户提供完善服务。
科研客户超过一万家，工业客户超过两百家。
MCM_41和SBA_15动态吸附VOCs特性和穿透模型_黄海凤
2011 年 4 月 Journal of Chemical Engineering of Chinese Universities Apr. 2011文章编号：1003-9015(2011)02-0219-06MCM-41和SBA-15动态吸附VOCs特性和穿透模型黄海凤1, 褚翔1, 卢晗锋2, 张波2, 李瑛2, 陈银飞2(1.浙江工业大学生物与环境工程学院, 浙江杭州310014;2. 浙江工业大学化材学院绿色化学合成技术国家重点实验室培育基地, 浙江杭州 310014)摘要：采用模板剂法制备了具有规整孔道的MCM-41和SBA-15介孔分子筛，考察了两种介孔分子筛动态吸附甲苯、邻二甲苯、均三甲苯的特性。
结果表明，MCM-41平均孔径小，孔壁叠加作用力强，更适合吸附中、低浓度的VOCs，对芳烃类VOCs为典型的Ⅰ型吸附等温线；SBA-15具有微孔和介孔共存的特点，平均孔径大，对大分子和高浓度的VOCs具有更好的吸附能力，同时也可有效地吸附低浓度VOCs，对芳烃类VOCs为典型的Ⅳ型吸附等温线。
通过Yoon-Nelson模型对MCM-41和SBA-15动态吸附过程的拟合，得出的吸附模型参数可以较为准确地预测VOCs在介孔分子筛上的吸附穿透曲线。
关键词：MCM-41；SBA-15； VOCs；动态吸附； Yoon-Nelson模型中图分类号：X511；TQ028.15文献标识码：ADynamic Adsorption Performances and Breakthrough Curve Model ofSome Aromatic VOCs on MCM-41 and SBA-15HUANG Hai-feng1, CHU Xiang1, LU Han-feng2, ZHANG Bo2, LI Ying2, CHEN Yin-fei2(1.College of Biological and Environmental Engineering, Zhejiang University of Technology, Hangzhou 310014, China; 2. State Key Laboratory Breeding Base of Green Chemistry-Synthesis Technology, College of Chemical Engineering and Materials Science, Zhejiang University of Technology, Hangzhou 310014, China)Abstract: The mesoporous molecular sieves of MCM-41 and SBA-15 with ordered pore structure were synthesized by the template method, and their dynamic adsorption performances for some VOCs, such as toluene, o-xylene and mesitylene, were studied. The results show that the MCM-41 is prior to adsorb the VOCs with medium and low concentrations, because the attractive forces from pore walls of MCM-41 is enhanced by its small pore diameter. The adsorption characteristics of VOCs on MCM-41 could be attributed to the typical type I isotherm from IUPAC. The SBA-15 involves both mesopores and micropores, and is more appropriate for the adsorption of VOCs with higher concentrations and macromolecules. Furthermore, SBA-15 is also suitable for the adsorption of VOCs with low concentrations. The adsorption isotherms of VOCs on SBA-15 are that of Ⅳ-41and SBA-15 could be simulated by Yoon-Nelson typical type . The dynamic adsorption processes on MCMmodel. The breakthrough curves of VOCs adsorption on these mesoporous molecular sieves could be predicted by using this model and its related parameters accurately.Key words: MCM-41; SBA-15; VOCs; dynamic adsorption; Yoon-Nelson model1前言石油化工、橡胶、油漆等行业中挥发性有机化合物(VOCs)的排放会对自然环境造成严重破坏。

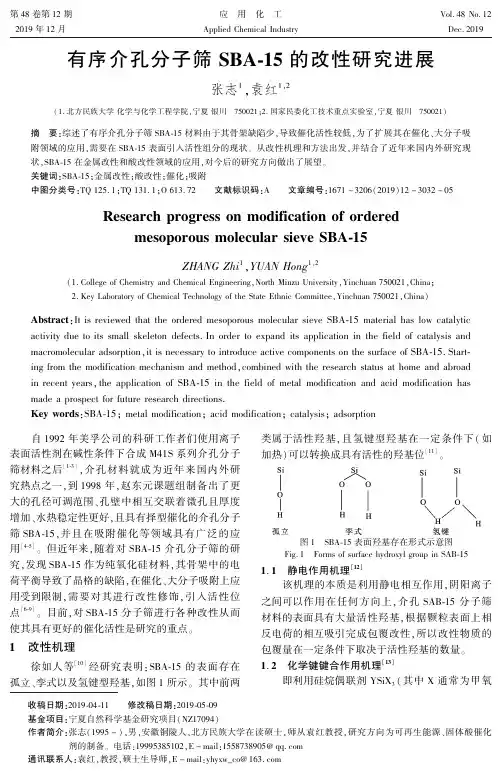

有序介孔分子筛sba-15的改性研究进展
第４８卷第１２期２０１９年１２月应㊀用㊀化㊀工ＡｐｐｌｉｅｄＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙＶｏｌ.４８Ｎｏ.１２Ｄｅｃ.２０１９收稿日期:２０１９￣０４￣１１㊀㊀修改稿日期:２０１９￣０５￣０９基金项目:宁夏自然科学基金研究项目(ＮＺ１７０９４)作者简介:张志(１９９５－)ꎬ男ꎬ安徽铜陵人ꎬ北方民族大学在读硕士ꎬ师从袁红教授ꎬ研究方向为可再生能源㊁固体酸催化剂的制备ꎮ电话:１９９９５３８５１０２ꎬＥ－ｍａｉｌ:１５５８７３８９０５＠ｑｑ.ｃｏｍ通讯联系人:袁红ꎬ教授ꎬ硕士生导师ꎬＥ－ｍａｉｌ:ｙｈｙｘｗ＿ｃｏ＠１６３.ｃｏｍ有序介孔分子筛ＳＢＡ￣１５的改性研究进展张志１ꎬ袁红１ꎬ２(１.北方民族大学化学与化学工程学院ꎬ宁夏银川㊀７５００２１ꎻ２.国家民委化工技术重点实验室ꎬ宁夏银川㊀７５００２１)摘㊀要:综述了有序介孔分子筛ＳＢＡ￣１５材料由于其骨架缺陷少ꎬ导致催化活性较低ꎬ为了扩展其在催化㊁大分子吸附领域的应用ꎬ需要在ＳＢＡ￣１５表面引入活性组分的现状ꎮ从改性机理和方法出发ꎬ并结合了近年来国内外研究现状ꎬＳＢＡ￣１５在金属改性和酸改性领域的应用ꎬ对今后的研究方向做出了展望ꎮ关键词:ＳＢＡ￣１５ꎻ金属改性ꎻ酸改性ꎻ催化ꎻ吸附中图分类号:ＴＱ１２５.１ꎻＴＱ１３１.１ꎻＯ６１３.７２㊀㊀文献标识码:Ａ㊀㊀文章编号:１６７１－３２０６(２０１９)１２－３０３２－０５ＲｅｓｅａｒｃｈｐｒｏｇｒｅｓｓｏｎｍｏｄｉｆｉｃａｔｉｏｎｏｆｏｒｄｅｒｅｄｍｅｓｏｐｏｒｏｕｓｍｏｌｅｃｕｌａｒｓｉｅｖｅＳＢＡ￣１５ＺＨＡＮＧＺｈｉ１ꎬＹＵＡＮＨｏｎｇ１ꎬ２(１.ＣｏｌｌｅｇｅｏｆＣｈｅｍｉｓｔｒｙａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇꎬＮｏｒｔｈＭｉｎｚｕＵｎｉｖｅｒｓｉｔｙꎬＹｉｎｃｈｕａｎ７５００２１ꎬＣｈｉｎａꎻ２.ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙｏｆｔｈｅＳｔａｔｅＥｔｈｎｉｃＣｏｍｍｉｔｔｅｅꎬＹｉｎｃｈｕａｎ７５００２１ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＩｔｉｓｒｅｖｉｅｗｅｄｔｈａｔｔｈｅｏｒｄｅｒｅｄｍｅｓｏｐｏｒｏｕｓｍｏｌｅｃｕｌａｒｓｉｅｖｅＳＢＡ￣１５ｍａｔｅｒｉａｌｈａｓｌｏｗｃａｔａｌｙｔｉｃａｃｔｉｖｉｔｙｄｕｅｔｏｉｔｓｓｍａｌｌｓｋｅｌｅｔｏｎｄｅｆｅｃｔｓ.ＩｎｏｒｄｅｒｔｏｅｘｐａｎｄｉｔｓａｐｐｌｉｃａｔｉｏｎｉｎｔｈｅｆｉｅｌｄｏｆｃａｔａｌｙｓｉｓａｎｄｍａｃｒｏｍｏｌｅｃｕｌａｒａｄｓｏｒｐｔｉｏｎꎬｉｔｉｓｎｅｃｅｓｓａｒｙｔｏｉｎｔｒｏｄｕｃｅａｃｔｉｖｅｃｏｍｐｏｎｅｎｔｓｏｎｔｈｅｓｕｒｆａｃｅｏｆＳＢＡ￣１５.Ｓｔａｒｔ￣ｉｎｇｆｒｏｍｔｈｅｍｏｄｉｆｉｃａｔｉｏｎｍｅｃｈａｎｉｓｍａｎｄｍｅｔｈｏｄꎬｃｏｍｂｉｎｅｄｗｉｔｈｔｈｅｒｅｓｅａｒｃｈｓｔａｔｕｓａｔｈｏｍｅａｎｄａｂｒｏａｄｉｎｒｅｃｅｎｔｙｅａｒｓꎬｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆＳＢＡ￣１５ｉｎｔｈｅｆｉｅｌｄｏｆｍｅｔａｌｍｏｄｉｆｉｃａｔｉｏｎａｎｄａｃｉｄｍｏｄｉｆｉｃａｔｉｏｎｈａｓｍａｄｅａｐｒｏｓｐｅｃｔｆｏｒｆｕｔｕｒｅｒｅｓｅａｒｃｈｄｉｒｅｃｔｉｏｎｓ.Ｋｅｙｗｏｒｄｓ:ＳＢＡ￣１５ꎻｍｅｔａｌｍｏｄｉｆｉｃａｔｉｏｎꎻａｃｉｄｍｏｄｉｆｉｃａｔｉｏｎꎻｃａｔａｌｙｓｉｓꎻａｄｓｏｒｐｔｉｏｎ㊀㊀自１９９２年美孚公司的科研工作者们使用离子表面活性剂在碱性条件下合成Ｍ４１Ｓ系列介孔分子筛材料之后[１￣３]ꎬ介孔材料就成为近年来国内外研究热点之一ꎬ到１９９８年ꎬ赵东元课题组制备出了更大的孔径可调范围㊁孔壁中相互交联着微孔且厚度增加㊁水热稳定性更好ꎬ且具有择型催化的介孔分子筛ＳＢＡ￣１５ꎬ并且在吸附催化等领域具有广泛的应用[４￣５]ꎮ但近年来ꎬ随着对ＳＢＡ￣１５介孔分子筛的研究ꎬ发现ＳＢＡ￣１５作为纯氧化硅材料ꎬ其骨架中的电荷平衡导致了晶格的缺陷ꎬ在催化㊁大分子吸附上应用受到限制ꎬ需要对其进行改性修饰ꎬ引入活性位点[６￣９]ꎮ目前ꎬ对ＳＢＡ￣１５分子筛进行各种改性从而使其具有更好的催化活性是研究的重点ꎮ１㊀改性机理徐如人等[１０]经研究表明:ＳＢＡ￣１５的表面存在孤立㊁孪式以及氢键型羟基ꎬ如图１所示ꎮ其中前两类属于活性羟基ꎬ且氢键型羟基在一定条件下(如加热)可以转换成具有活性的羟基位[１１]ꎮ图１㊀ＳＢＡ￣１５表面羟基存在形式示意图Ｆｉｇ.１㊀ＦｏｒｍｓｏｆｓｕｒｆａｃｅｈｙｄｒｏｘｙｌｇｒｏｕｐｉｎＳＡＢ￣１５１.１㊀静电作用机理[１２]该机理的本质是利用静电相互作用ꎬ阴阳离子之间可以作用在任何方向上ꎬ介孔ＳＡＢ￣１５分子筛材料的表面具有大量活性羟基ꎬ根据颗粒表面上相反电荷的相互吸引完成包覆改性ꎬ所以改性物质的包覆量在一定条件下取决于活性羟基的数量ꎮ１.２㊀化学键键合作用机理[１３]即利用硅烷偶联剂ＹＳｉＸ３(其中Ｘ通常为甲氧第１２期张志等:有序介孔分子筛ＳＢＡ￣１５的改性研究进展基㊁乙氧基等水解性官能团ꎬＹ为乙烯基㊁氯基㊁氨基等非水解性官能团)水解产生的硅羟基与介孔分子筛ＳＢＡ￣１５表面的丰富羟基形成氢键ꎬ同时进行加热ꎬ产生缩合脱水反应ꎬ通过形成Ｓｉ Ｏ Ｓｉ型共价键而将硅烷偶联剂键合到分子筛表面ꎬ并使硅烷偶联剂定向排列 形成稳定球形颗粒 保证了均匀分散性ꎮ２㊀改性方法按照引入催化活性中心的不同方式ꎬＳＢＡ￣１５的改性方法可分为两大类:即原位共缩合法(也称为一锅法)[１４]和后合成法[１５]ꎬ前者是将杂原子前驱体化合物随原料一起加入ꎬ通过在骨架形成和晶化过程将杂原子嵌入骨架ꎮ后者通过在已经制备好ＳＢＡ￣１５并去除模板剂后ꎬ再对对子筛进行改性ꎮ以上介绍的方法有各自的优缺点ꎬ如下表１ꎬ但都能从不同的方面提高ＳＢＡ￣１５的催化性能ꎮ朱玉镇等[１８]以柠檬酸氧钒配合物为前驱体ꎬ在酸性条件下采用原位共缩合法合成了Ｖ/ＳＢＡ￣１５ꎬ且改性后的材料仍能保持高度有序的介孔结构ꎬ合成的Ｖ/ＳＢＡ￣１５分散度较好ꎬ在催化氧化乙苯制苯乙酮中有较高的催化活性ꎮＴａｌｈａ等[１９]采用后合成法制备了ＳＢＡ￣１５￣Ａｌꎬ成功的将铝原子嵌入到ＳＢＡ￣１５骨架中ꎬ通过表征可以发现铝的引入大大降低了微孔率ꎬ并未改变原有的高度有序性ꎬ且通过酯化实验发现ＳＢＡ￣１５￣Ａｌ具有较强的布朗斯台德酸性质ꎬ催化活性和９０％生物柴油相当ꎮ表１㊀原位共缩合法和后合成法的优缺点比较Ｔａｂｌｅ１㊀Ｃｏｍｐａｒｉｓｏｎｏｆａｄｖａｎｔａｇｅｓａｎｄｄｉｓａｄｖａｎｔａｇｅｓｏｆｉｎ￣ｓｉｔｕｃｏ￣ｃｏｎｄｅｎｓａｔｉｏｎａｎｄｐｏｓｔ￣ｓｙｎｔｈｅｓｉｓ改性方法优点缺点原位共缩合法[１６]过程简单ꎬ金属或官能团进入骨架所得材料有序性和水热稳定性降低后合成法[１７]保证改性后材料的结构有序性和水热稳定性步骤复杂且改性基团容易脱落㊀㊀依据引入组分的不同ꎬ又分为金属改性和酸改性ꎬ下面将分别从金属改性和酸改性两个方面分别进行阐述ꎮ３㊀ＳＢＡ￣１５的改性研究及其应用３.１㊀金属改性及其应用对于金属改性ＳＢＡ￣１５的研究报道一直是大家关注的热点ꎬ本节侧重于非贵金属㊁贵金属㊁双金属改性ＳＢＡ￣１５应用方面的论述ꎮ３.１.１㊀非贵金属改性㊀对于钴基催化剂在费托反应中的研究[２０￣２３]已经有相当长的一段时间了ꎬ自有序介孔分子筛ＳＢＡ￣１５问世以来ꎬ国内外很多研究费托反应的课题组将目光转向了这个具有大比表面积㊁孔径可调的有序介孔分子筛上ꎬ研究人员结合之前的研究ꎬ对ＳＢＡ￣１５负载钴进行了大量的实验ꎮＷａｎｇ等[２４]在不同条件下制备了孔径在３.６~１２ｎｍ的ＳＢＡ￣１５介孔分子筛材料ꎬ通过对比实验来研究孔径大小对钴负载量的影响ꎮ实验结果显示ꎬ当ＳＢＡ￣１５孔径较小(ɤ３.６ｎｍ)时ꎬ钴难以进入其孔道内ꎻ当采用孔径在５.５ｎｍ负载有机钴Ｃｏ(ＣＨ３ＣＯＯ)２/(ＣＨ３ＣＯＣＨＣＯＣＨ３)２Ｃｏ作为钴前体时ꎬ钴的负载量能达到２０％ꎬＸ射线衍射没有四氧化三钴衍射峰ꎬ可见钴进入了ＳＢＡ￣１５孔道内ꎬ且具有较好的分散性ꎮ将制好的２０％Ｃｏ/ＳＢＡ￣１５催化剂于２.０ＭＰａ的压力和５２３Ｋ的温度下用于费托反应中ꎬ发现其活性低于传统载体ꎬ推测原因可能为所制得的样品还原性较低ꎬ从而导致活性不高ꎮＧｈａｍｐｓｏｎ等[２５]针对孔径大小对于钴的还原性影响做了研究ꎬ经过相关表征的出结论ꎬ当孔径较大(>５ｎｍ)时才会出现钴的还原性有明显提高ꎬ在费托反应中的催化性能明显提高ꎮ因此ꎬ选择合适介孔ＳＢＡ￣１５的孔径大小是提高Ｃｏ/ＳＢＡ￣１５在费托反应中催化活性的关键ꎮＬｉｕ等[２６]采用沉积￣沉淀(ＤＰ)法制备了用于氨分解生产无ＣＯｘ和氢气的Ｎｉ/ＳＢＡ￣１５催化剂ꎬ对氨裂解制无氧氢具有较高的活性和稳定性ꎮＳＢＡ￣１５的孔结构通过ＤＰ制备工艺保留下来ꎬ然后煅烧还原ꎬ但ＤＰ时间对其组织性能有显著影响ꎮ由于其镍粒径小ꎬ分散性好ꎬ烧结强度高ꎬ因此具有较高的催化性能和稳定性ꎬＮｉ/ＳＢＡ￣１５催化剂的氨转化率在８７３Ｋ以上达到９６％ꎬ在分解氨生产无ＣＯｘ上具有很大的应用价值ꎮＲｅｎ等[２７]采用氨气/水蒸气预处理法制备了利用浸渍法ＳＢＡ￣１５负载Ｎｉ型催化剂ꎬ并通过萘加氢反应对催化剂活性进行了研究ꎬ与未预处理的催化剂相比ꎬ预处理的催化剂具有明显的活性ꎬ萘转化率经预处理后转化率提高到了约１００％ꎮ预处理过程中ＮＨ４ＮＯ３的形成有助于减少ＮＯ２/Ｏ２的生成ꎬ从而增强ＮｉＯ的弥散ꎬ被认为是ＮｉＯ弥散增加和氨/水蒸气预处理催化剂活性增强的主要原因ꎮ故选择合适孔径的ＳＢＡ￣１５以及用氨气/水蒸气预处理对制备在费托反应中具有高催化活性的Ｃｏ/ＳＢＡ￣１５有较大帮助ꎮ含铁介孔材料具有独特的催化性能ꎬ在烷烃氧化㊁Ｎ２Ｏ分解㊁烃类或氨氧化存在下ＮＯ和Ｎ２Ｏ选择性催化还原等方面表现出独特的催化行为[２８]ꎬ因此具有特殊的研究价值ꎮ然而ꎬ这些含铁的ＳＢＡ￣１５材料基本上是通过后合成路线制备的ꎮ将金属离子直接引入到ＳＢＡ￣１５的框架中是一项非常具有挑战性的工作ꎬ因为在强酸性介质中形成金属 Ｏ Ｓｉ键是非常困难的ꎬ而强酸性介质通常对ＳＢＡ￣１５的３３０３应用化工第４８卷合成是必不可少的ꎮＬｅｏｎａｒｄｏ[２９]和同事报道了用Ｆｅ(ＮＯ３)３㊁乙醇溶液浸渍ＳＢＡ￣１５的初湿性法制备了Ｆｅ￣ＳＢＡ￣１５ꎬ其在费托合成中表现出良好的活性ꎮＳｕｎ等[３０]首次报道了在自生酸性环境(即不使用无机酸)ꎬ前体在不需要无机酸的自生弱酸性环境中进行水解和缩合ꎮ采用不同的Ｆｅ/Ｓｉ比例和不同时期的正硅酸四乙酯(ＴＥＯＳ)预水解来修饰Ｆｅ￣ＳＢＡ￣１５的结构和结构ꎬ研究了铁源(硝酸铁㊁氯化铁㊁硫酸铁)对Ｆｅ￣ＳＢＡ￣１５性质的影响ꎬ经表征可知所得的Ｆｅ￣ＳＢＡ￣１５材料被证明拥有Ｂｒøｎｓｔｅｄ和Ｌｅｗｉｓ酸性位点ꎬ所得的Ｆｅ￣ＳＢＡ￣１５具有良好的热稳定性和水热稳定性ꎬ同时ꎬＡｌ￣ＳＢＡ￣１５[３１]和Ｃｒ￣ＳＢＡ￣１５[３２]也可以通过相同的合成方法制备ꎮＡｚｚｏｕｚ等[３３]通过在介孔通道中加入Ｆｅ０纳米粒子(Ｆｅ(０)￣Ｎｐｓ)ꎬ合成了ＳＢＡ￣１５￣Ｆｅꎮ透射电镜和Ｘ射线衍射结果表明ꎬ细小的纳米粒子(ＮＰｓ)的分散主要发生在ＳＢＡ￣１５通道内ꎬ结构致密程度较轻ꎬ与此同时ꎬ在氢吸附试验和阻抗测量的支持下ꎬ对氢的亲和力和电导率都有了显著的提高ꎬ实验结果为ＳＢＡ￣１５作为潜在的储氢吸附剂和氢传感器载体开辟了新的前景ꎮ但由于用铁来代替贵金属来设计这种材料是一种新事物ꎬ因为由于铁对空气和水的高反应性ꎬ想要这些技术得到进一步发展ꎬ应该解决这个问题ꎮ３.１.２㊀贵金属改性㊀Ｗａｎｇ等[３４]以金属前体Ｈ２ＰｔＣｌ６６Ｈ２Ｏ㊁Ｐｄ(Ｃ２Ｈ３Ｏ２)２㊁ＲｕＣｌ３３Ｈ２Ｏ为载体ꎬ采用湿法浸渍法制备负载型贵金属催化剂Ｍ￣ＳＢＡ￣１５ꎬＰｔ/ＳＢＡ￣１５催化剂在二苯并呋喃(ＤＢＦ)进行的加氢脱氧(ＨＤＯ)反应中表现出优于Ｐｄ和Ｒｕ/ＳＢＡ￣１５的ＨＹＤ活性ꎬＴＯＦ值(１１９６ｈ－１)和初始反应速率均较高ꎬ但Ｒｕ催化剂在含氧中间体脱氧过程中表现较好ꎬ可以获得更多的碳氢化合物ꎮ近些年关于金改性ＳＢＡ￣１５介孔分子筛的报道也比较多ꎬ之前关于Ａｕ￣ＳＢＡ￣１５型材料报道的大多数方法都是在介孔材料的孔道内合成纳米金颗粒[３５]ꎬ而Ｍａｎｔｒｉ等[３６]研究出了一种合成硅内壁中含有金纳米颗粒的ＳＢＡ￣１５型有序介孔材料的新方法ꎬ通过在三嵌段共聚物存在下使用氯金酸与缩合硅酸盐氧化聚合苯胺来合成含有金纳米结构的非常高表面积的Ａｕ￣ＳＢＡ￣１５型材料ꎬ根据Ｘ射线衍射(ＸＲＤ)ꎬ去除模板导致在二氧化硅壁内形成金纳米结构而未影响其周期性多孔结构ꎬ这些材料的表面积和孔隙体积非常大ꎬ这是由存在于硅胶内壁内的金纳米颗粒形成的微孔造成的ꎬ本质上是在内壁内形成了微孔ꎮ３.１.３㊀双金属改性㊀由前面的介绍可以知道金属渗入是提高有序介孔ＳＢＡ￣１５性能的有效方法ꎬ但之前被研究大多集中在单金属的引入ꎬ虽然关于双金属修饰改性ＳＢＡ￣１５方面的探索还比较少ꎬ但是双金属共同修饰ＳＢＡ￣１５表面时ꎬ会发现比单金属修饰时更好的催化性能ꎮＺｈｅｎｇ等[３７]开发了一系列用于纤维素转化的双金属催化剂ꎬ包括在不同载体上负载的Ｒｕ￣Ｗ㊁Ｎｉ￣Ｗ㊁Ｉｒ￣Ｗ和Ｐｔ￣Ｗꎮ结果表明ꎬＮｉ￣Ｗ/ＳＢＡ￣１５催化剂的最大产率为７５.４％ꎮ罗资琴等[３８￣３９]以ＳｂＣｌ３为锑源ꎬ在Ｖ￣ＳＢＡ￣１５的基础上采用嫁接法制备了Ｓｂ￣Ｖ￣ＳＢＡ￣１５有序介孔分子筛ꎮ经过表征可以知道所制得的样品孔径和比表面积小幅减小ꎬ也表明了由于锑的引入而导致五氧化二钒在ＳＢＡ￣１５孔道里的分散性更好ꎮ研究了其在苯乙烯氧化制备苯甲醛中的催化应用ꎬ利用锑的引入能够抑制苯甲醛进一步氧化成苯甲酸ꎬ提高了反应的选择性ꎬ研究表明ꎬ当ｎ(Ｓｉ)/ｎ(Ｖ)＝２５ꎬｎ(Ｓｂ)/ｎ(Ｖ)＝０.８时ꎬ催化剂的活性㊁选择性最好ꎮ同时再重复使用四次后ꎬ转化率和选择性变化不明显ꎬ体现了Ｓｂ￣Ｖ￣ＳＢＡ￣１５的稳定性ꎮＭａｌｇｏｒｚａｔａ等[４０]首次报道了未改性的有序介孔分子筛ＳＢＡ￣１５上吸附水溶液中的银和铂离子ꎬ制备了一系列不同Ｐｔ/Ａｇ比的双金属铂㊁银/ＳＢＡ￣１５材料ꎬ通过光声光谱法证明了ＳＢＡ￣１５表面成功结合了Ｐｔ㊁Ａｇ双金属ꎬ由Ｘ射线衍射和透射分析可以知道双金属的引入并没有破坏原有有序介孔ＳＢＡ￣１５的有序孔结构ꎮ３.２㊀酸改性及应用在现代化工生产中ꎬ酸催化剂应用十分广泛ꎬ尤其是具有高效催化性能的均相液体酸催化剂ꎬ但随着近年来对于环保的重视ꎬ液体酸因其具有腐蚀设备㊁回收困难㊁可重复性差等缺陷而不再成为首选ꎬ研究者们逐渐把目光转向了绿色可回收型的非均相固体酸催化剂ꎮＳＢＡ￣１５作为纯硅分子筛材料ꎬ其较大且可调的孔径对于有大分子参与的有机反应可以提供较大的扩散空间ꎬ从而让反应更充分ꎬ但由于本身缺乏酸性位点而在催化工业受到限制ꎬ因此可以对ＳＢＡ￣１５进行酸改性ꎮ根据不同反应所需可以采用不同的方式进行酸改性ꎬ包括直接使其负载酸性集团以及负载具有Ｂ/Ｌ酸性的单金属㊁金属氧化物或固体酸ꎬ再根据需要进行后处理ꎮ３.２.１㊀酸性官能团( ＳＯ３Ｈ)改性㊀介孔分子筛ＳＢＡ￣１５中大孔径㊁丰富的硅羟基( Ｓｉ ＯＨ)为其在利用表面官能团制备有机￣无机型材料提供特有的优势ꎮ而采用有机硅烷偶联剂水解产生( Ｓｉ ＯＨ)与介孔分子筛表面硅羟基反应生成(Ｓｉ Ｏ Ｓｉ)ꎮ袁兴东用硅烷偶联剂(３￣巯丙基三甲氧基硅烷)作为有机接枝剂ꎬ双氧水作为氧化剂分别采用原位共缩合法[１６]和后合成嫁接法[１７]分别制备了ＳＢＡ￣１５￣ＳＯ３Ｈ介孔分子筛ꎬ经过红外和核磁表征证４３０３第１２期张志等:有序介孔分子筛ＳＢＡ￣１５的改性研究进展明合成的催化剂中含有磺酸基团ꎬＸ射线衍射㊁氮气吸脱附㊁透射表征表明合成的催化剂具有大比表面积㊁孔径㊁孔容ꎬ与未经修饰的ＳＢＡ￣１５对比发现未破坏原有的孔结构ꎬ但通过一步法制备的ＳＢＡ￣１５￣ＳＯ３Ｈ未能保持分子筛的介孔有序性ꎮ通过酯化实验对比可以知道共缩合法所制得的催化剂具有操作简单㊁水热稳定性更高㊁催化活性更高等优点ꎮＭａｈｕｙａ等[４１]以３￣巯丙基三乙氧基硅烷(ＭＰＴＥＳ)为前驱体ꎬ通过氧化转化制备了酸性改性材料ꎮ采用Ｘ射线衍射法和Ｎ２物理吸附法测定了催化剂的中间相和孔隙率ꎬ表明在制备过程中没有孔结构坍塌ꎮ研究发现ꎬＳＢＡ￣１５￣ＳＯ３Ｈ材料是三乙酸与甲醇酯交换反应的活性催化剂ꎬ当在７０ħ下反应１８ｈ后转换率达到６５％ꎬ对催化剂进行４次重复性实验发现其具有较好的重复利用性ꎮＳｈｅｒｒｙ等[４２]用三巯丙基三甲氧基硅烷为改性剂ꎬ通过直接合成法合成了ＳＢＡ￣１５￣ＳＯ３Ｈꎬ在催化甘油三酯的酯交换时ꎬ反应２５ｈ转化率达到８５％ꎮ３.２.２㊀负载有序介孔固体超强酸ＳＯ２－４/ＺｒＯ２㊀有序介孔固体超强酸ＳＯ２－４/ＺｒＯ２表面含有较强的Ｌ酸位点[４３]ꎮ因此ꎬ硫酸化氧化锆粉末在具有大比表面积的ＳＢＡ￣１５上分散应能大大提高介孔催化剂的酸性和物理性能ꎮＭｏｈｄ等[４４￣４５]使用尿素水解法用不同硫酸化氧化锆负载量下(５％ꎬ１５％和２０％)ꎬ在ＳＢＡ￣１５上负载硫酸化氧化锆ꎬ采用多种表征技术研究了负载硫酸化氧化锆对ＳＢＡ￣１５催化剂理化性能的影响ꎮ结果表明ꎬ较大的比表面积并不是决定催化剂活性的主要因素ꎬ尤其是在涉及该大分子的反应中ꎮ同时研究发现ꎬ反应受催化剂上活性位点的数量以及孔径的影响ꎬ反应温度的升高和催化剂负载的增加提高了棕榈酸的转化率ꎬ但由于孔隙特性限制了较大体积分子的扩散ꎬ不能获得较高的收率ꎻ最终的数据表明在１７０ħ下ꎬ负载１５％氧化锆制备的ＳＺ/ＳＢＡ￣１５其表面酸度最高㊁活性最高㊁催化转化率８８％ꎬ单核苷收率４４％ꎻ此外ꎬＳＺ/ＳＢＡ￣１５催化剂可以重复使用４次ꎬ而不会显著丧失催化活性ꎮＡｂｄｕｌｌａｈ等[４６]研究了月桂酸在不同条件下通过硫酸型氧化锆负载ＳＢＡ￣１５上的选择性转化ꎬ采用不同的表征技术对制备的催化剂进行了结构表征ꎬ表明成功地将硫酸化氧化锆与有序介孔分子筛ＳＢＡ￣１５相结合ꎬ同时保留了有序介孔结构ꎻ在负载１６％氧化锆ＳＺ/ＳＢＡ￣１５催化剂和回流时间为３ｈ条件下共反应６ｈꎬ收率最高达７９.１％ꎮ月桂酸的转化率为９４.９％ꎬ对月桂酸甘油酯的选择性约为８３.４％ꎮＣｈａｎｇ等[４７]利用水蒸气诱导水解的方法在有序介孔ＳＢＡ￣１５上负载了硫酸化氧化锆ꎬ表征结果表明负载后的材料仍保留有序介孔结构ꎬ通过对比负载前后两种材料催化油酸和甲醇的酯化反应中发现负载后的催化活性明显提高ꎬ且重复３次后仍有７０％酸性位点保留ꎮ４ 总结与展望有序介孔分子筛ＳＢＡ￣１５分子筛具有大的比表面积和规整的孔结构ꎬ通过金属改性和酸改性对ＳＢＡ￣１５进行修饰ꎬ合成出了活性较高的催化新材料ꎬ在一定程度上改善了ＳＢＡ￣１５ꎮ但还有一些问题需要在今后经过研究并解决ꎬ如:用金属改性ＳＢＡ￣１５时ꎬ采用浸渍法时需要注意ＳＢＡ￣１５的孔径大小ꎬ在合适的孔径上引入适量的金属才能发挥最好的催化活性ꎬ且需要制得的材料孔径可调ꎬ能够让活性组分在孔道内充分扩散ꎻ沉淀沉积法的应用范围较小ꎻ利用接枝改性修饰ＳＢＡ￣１５时ꎬ虽然可以得到活性高的材料ꎬ但是存在活性基团易脱落㊁接枝试剂在分子筛表面难以完全除去㊁直接法难以保持有序介孔结构ꎮ因此ꎬ通过研究选择合适的改性方法找到合适的负载量从而提高活性组分在大比表面上的分散度和还原性能是未来需要重点关注的ꎮ参考文献:[１]㊀ＥｖｅｒｅｔｔＤＨ.ＩＵＰＡＣｍａｎｕａｌｏｆｓｙｍｂｏｌｓａｎｄｔｅｒｍｉｎｏｌｏｇｙ[Ｊ].ＪＰｕｒｅＡｐｐｌＣｈｅｍꎬ１９７２ꎬ３１:５７８￣６３８. [２]王胤ꎬ李君华ꎬ黄钟扬ꎬ等.介孔分子筛合成及应用的研究进展[Ｊ].天津化工ꎬ２０１６ꎬ３０(４):１￣４. [３]ＫｒｅｓｇｅＣＴꎬＬｅｏｎｏｗｉｃｚＭＥꎬＲｏｔｈＷＪꎬｅｔａｌ.Ｏｒｄｅｒｅｄｍｅ￣ｓｏｐｏｒｏｕｓｍｏｌｅｃｕｌａｒｓｉｅｖｅｓｓｙｎｔｈｅｓｉｚｅｄｂｙａｌｉｑｕｉｄ￣ｃｒｙｓｔａｌｔｅｍｐｌａｔｅｍｅｃｈａｎｉｓｍ[Ｊ].Ｎａｔｕｒｅꎬ１９９２ꎬ３５９(６３９７):７１０￣７１２.[４]ＺｈａｏＤＹꎬＦｅｎｇＪＬꎬＨｕｏＱＳꎬｅｔａｌ.Ｔｒｉｂｌｏｃｋｃｏｐｏｌｙｍｅｒｓｙｎｔｈｅｓｅｓｏｆｍｅｓｏｐｏｒｏｕｓｓｉｌｉｃａｗｉｔｈｐｅｒｉｏｄｉｃ５０ｔｏ３００ａｎｇｓｔｒｏｍｐｏｒｅｓ[Ｊ].Ｓｃｉｅｎｃｅꎬ１９９８ꎬ２７９(５３５０):５４８￣５５２. [５]董贝贝ꎬ李彩霞ꎬ李永ꎬ等.介孔分子筛ＳＢＡ￣１５的研究进展[Ｊ].化学研究ꎬ２０１２ꎬ２３(４):９７￣１００. [６]ＸｕＸꎬＳｕｎＹꎬＬｉＺꎬｅｔａｌ.ＨｙｄｒｏｇｅｎｆｒｏｍｐｙｒｏｌｉｇｎｅｏｕｓａｃｉｄｖｉａｍｏｄｉｆｉｅｄｂｉｍｅｔａｌＡｌ￣ＳＢＡ￣１５ｃａｔａｌｙｓｔｓ[Ｊ].ＡｐｐｌｉｅｄＣａｔａｌｙｓｉｓＡ:Ｇｅｎｅｒａｌꎬ２０１７ꎬ５４２(２５):７５￣８５. [７]ＬｉｕＸꎬＺｈｕＬꎬＺｈａｏＴꎬｅｔａｌ.Ｓｙｎｔｈｅｓｉｓａｎｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｓｕｌｆｏｎｉｃａｃｉｄ￣ｆｕｎｃｔｉｏｎａｌｉｚｅｄＳＢＡ￣１５ｆｏｒａｄｓｏｒｐｔｉｏｎｏｆｂｉｏｍｏｌｅｃｕｌｅｓ[Ｊ].Ｍｉｃｒｏｐｏｒｏｕｓ＆ＭｅｓｏｐｏｒｏｕｓＭａｔｅｒｉａｌｓꎬ２０１１ꎬ１４２(２/３):６１４￣６２０.[８]ＨｕａｎｇＸＨꎬＳｈａｎｇＸＨꎬＮｉｕＰＪ.ＳｕｒｆａｃｅｍｏｄｉｆｉｃａｔｉｏｎｏｆＳＢＡ￣１５ａｎｄｉｔｓｅｆｆｅｃｔｏｎｔｈｅｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｍｅｓｏｐｏｒｏｕｓＬａ０.８Ｓｒ０.２ＣｏＯ３[Ｊ].ＡｃｔａＰｈｙｓｉｃｏ￣ＣｈｉｍｉｃａＳｉｎｉｃａꎬ２０１７ꎬ３３(１２):１４６２￣１４７３.[９]刘婷.改性介孔ＳＢＡ￣１５催化剂的制备及催化合成无毒增塑剂的研究[Ｄ].兰州:西北师范大学ꎬ２０１４.５３０３应用化工第４８卷[１０]徐如人ꎬ庞文琴.分子筛与多孔材料化学[Ｍ].北京:科学出版社ꎬ２００４:６１６.[１１]宗蒙ꎬ黄英ꎬ赵阳.ＳＢＡ￣１５介孔材料的改性及应用[Ｊ].材料导报ꎬ２０１２ꎬ２６(１７):５４￣５９.[１２]ＨｏｍｏｌａＡＭꎬＬｏｒｅｎｚＭＲꎬＳｕｓｓｎｅｒＨꎬｅｔａｌ.Ｕｌｔｒａｔｈｉｎｐａｒ￣ｔｉｃｕｌａｔｅｍａｇｎｅｔｉｃｒｅｃｏｒｄｉｎｇｍｅｄｉａ(ａｂｓｔｒａｃｔ)[Ｊ].ＪｏｕｒｎａｌｏｆＡｐｐｌｉｅｄＰｈｙｓｉｃｓꎬ１９８７ꎬ６１(８):３８９８.[１３]张立新.核壳结构微纳米材料应用技术[Ｍ].北京:国防工业出版社ꎬ２０１０:４.[１４]姜东梅ꎬ于辉ꎬ黄凤晓.微波法合成(ＳＢＡ￣１５)￣Ｅｕ２Ｏ３纳米复合材料研究[Ｊ].硅酸盐通报ꎬ２０１１ꎬ３０(４):７５９￣７６３.[１５]ＡｊｉｔｈａＳꎬＳｕｇｕｎａｎＳ.ＴｕｎｉｎｇｍｅｓｏｐｏｒｏｕｓｍｏｌｅｃｕｌａｒｓｉｅｖｅＳＢＡ￣１５ｆｏｒｔｈｅｉｍｍｏｂｉｌｉｚａｔｉｏｎｏｆα￣ａｍｙｌａｓｅ[Ｊ].ＪｏｕｒｎａｌｏｆＰｏｒｏｕｓＭａｔｅｒｉａｌｓꎬ２０１０ꎬ１７(３):３４１￣３４９.[１６]袁兴东ꎬ李国辉.表面含磺酸基的介孔分子筛ＳＢＡ￣１５￣ＳＯ３Ｈ的直接合成[Ｊ].催化学报ꎬ２００３ꎬ２４(２):８３￣８６. [１７]袁兴东ꎬ沈健ꎬ李国辉ꎬ等.ＳＢＡ￣１５介孔分子筛表面的磺酸基改性及其催化性能[Ｊ].催化学报ꎬ２００２ꎬ２３(５):４３５￣４３８.[１８]朱玉镇ꎬ沈健.Ｖ/ＳＢＡ￣１５的水热合成法制备及其催化氧化性能研究[Ｊ].化学工程ꎬ２０１４ꎬ４２(１１):６６￣６９. [１９]ＴａｌｈａＺꎬＢａｃｈｉｒＣꎬＺｉｒｉＳꎬｅｔａｌ.Ａｌ￣Ｒｉｃｈｏｒｄｅｒｅｄｍｅｓｏ￣ｐｏｒｏｕｓｓｉｌｉｃａＳＢＡ￣１５ｍａｔｅｒｉａｌｓ:Ｓｙｎｔｈｅｓｉｓꎬｓｕｒｆａｃｅｃｈａｒａｃ￣ｔｅｒｉｚａｔｉｏｎａｎｄａｃｉｄｐｒｏｐｅｒｔｉｅｓ[Ｊ].ＣａｔａｌｙｓｉｓＬｅｔｔｅｒｓꎬ２０１７ꎬ１４７:２１１６￣２１２６.[２０]孙予罕ꎬ陈建刚ꎬ王俊刚ꎬ等.费托合成钴基催化剂的研究进展[Ｊ].催化学报ꎬ２０１０ꎬ２６(８):９１９￣９２７. [２１]穆仕芳ꎬ尚如静ꎬ魏灵朝ꎬ等.费托合成钴基催化剂预处理研究进展[Ｊ].天然气化工(Ｃ１化学与化工)ꎬ２０１１ꎬ３６(２):４６￣４９.[２２]ＴｓａｋｏｕｍｉｓꎬＮｉｋｏｌａｏｓＥꎬＲøｎｎｉｎｇꎬｅｔａｌ.Ｄｅａｃｔｉｖａｔｉｏｎｏｆｃｏ￣ｂａｌｔｂａｓｅｄＦｉｓｃｈｅｒ￣Ｔｒｏｐｓｃｈｃａｔａｌｙｓｔｓ:Ａｒｅｖｉｅｗ[Ｊ].Ｃａｔａｌ￣ｙｓｉｓＴｏｄａｙꎬ２０１０ꎬ１５４(３):１６２￣１８２.[２３]ＳａｄｅｑｚａｄｅｈＭꎬＣｈａｍｂｒｅｙＳꎬＨｏｎｇＪꎬｅｔａｌ.Ｅｆｆｅｃｔｏｆｄｉｆｆｅｒ￣ｅｎｔｒｅａｃｔｉｏｎｃｏｎｄｉｔｉｏｎｓｏｎｔｈｅｄｅａｃｔｉｖａｔｉｏｎｏｆａｌｕｍｉｎａ￣ｓｕｐ￣ｐｏｒｔｅｄｃｏｂａｌｔＦｉｓｃｈｅｒ￣ＴｒｏｐｓｃｈｃａｔａｌｙｓｔｓｉｎａＭｉｌｌｉ￣Ｆｉｘｅｄ￣ＢｅｄＲｅａｃｔｏｒ:Ｅｘｐｅｒｉｍｅｎｔｓａｎｄｍｏｄｅｌｉｎｇ[Ｊ].Ｉｎｄｕｓｔｒｉａｌ＆ＥｎｇｉｎｅｅｒｉｎｇＣｈｅｍｉｓｔｒｙＲｅｓｅａｒｃｈꎬ２０１４ꎬ５３(１７):６９１３￣６９２２.[２４]ＷａｎｇＹꎬＮｏｇｕｃｈｉＭꎬＴａｋａｈａｓｈｉＹꎬｅｔａｌ.ＳｙｎｔｈｅｓｉｓｏｆＳＢＡ￣１５ｗｉｔｈｄｉｆｆｅｒｅｎｔｐｏｒｅｓｉｚｅｓａｎｄｔｈｅｕｔｉｌｉｚａｔｉｏｎａｓｓｕｐｐｏｒｔｓｏｆｈｉｇｈｌｏａｄｉｎｇｏｆｃｏｂａｌｔｃａｔａｌｙｓｔｓ[Ｊ].ＣａｔａｌｙｓｉｓＴｏｄａｙꎬ２００１ꎬ６８(１):３￣９.[２５]ＧｈａｍｐｓｏｎＩＴꎬＮｅｗｍａｎＣꎬＫｏｎｇＬꎬｅｔａｌ.ＥｆｆｅｃｔｓｏｆｐｏｒｅｄｉａｍｅｔｅｒｏｎｐａｒｔｉｃｌｅｓｉｚｅꎬｐｈａｓｅꎬａｎｄｔｕｒｎｏｖｅｒｆｒｅｑｕｅｎｃｙｉｎｍｅｓｏｐｏｒｏｕｓｓｉｌｉｃａｓｕｐｐｏｒｔｅｄｃｏｂａｌｔＦｉｓｃｈｅｒ￣Ｔｒｏｐｓｃｈｃａｔａ￣ｌｙｓｔｓ[Ｊ].ＡｐｐｌｉｅｄＣａｔａｌｙｓｉｓＡＧｅｎｅｒａｌꎬ２０１０ꎬ３８８(１):５７￣６７.[２６]ＬｉｕＨꎬＷａｎｇＨꎬＳｈｅｎＪꎬｅｔａｌ.Ｐｒｅｐａｒａｔｉｏｎꎬｃｈａｒａｃｔｅｒｉｚａｔｉｏｎａｎｄａｃｔｉｖｉｔｉｅｓｏｆｔｈｅｎａｎｏ￣ｓｉｚｅｄＮｉ/ＳＢＡ￣１５ｃａｔａｌｙｓｔｆｏｒｐｒｏｄｕｃｉｎｇＣＯｘ￣ｆｒｅｅｈｙｄｒｏｇｅｎｆｒｏｍａｍｍｏｎｉａ[Ｊ].ＡｐｐｌｉｅｄＣａｔａｌｙｓｉｓＡＧｅｎｅｒａｌꎬ２００８ꎬ３３７(２):１３８￣１４７.[２７]ＲｅｎＳꎬＺｈａｎｇＰꎬＳｈｕｉＨꎬｅｔａｌ.ＰｒｏｍｏｔｉｏｎｏｆＮｉ/ＳＢＡ￣１５ｃａｔａｌｙｓｔｆｏｒｈｙｄｒｏｇｅｎａｔｉｏｎｏｆｎａｐｈｔｈａｌｅｎｅｂｙｐｒｅｔｒｅａｔｍｅｎｔｗｉｔｈａｍｍｏｎｉａ/ｗａｔｅｒｖａｐｏｕｒ[Ｊ].ＣａｔａｌｙｓｉｓＣｏｍｍｕｎｉｃａ￣ｔｉｏｎｓꎬ２０１０ꎬ１２(２):１３０￣１３６.[２８]闫宏宇.介孔ＦｅꎬＡｌ￣ＳＢＡ￣１５的制备㊁表征及ＮＨ３￣ＳＣＲ催化性能的研究[Ｄ].南京:南京理工大学ꎬ２０１５. [２９]ＣａｎｏＬＡꎬＣａｇｎｏｌｉＭＶꎬＢｅｎｇｏａＪＦꎬｅｔａｌ.ＥｆｆｅｃｔｏｆｔｈｅａｃｔｉｖａｔｉｏｎａｔｍｏｓｐｈｅｒｅｏｎｔｈｅａｃｔｉｖｉｔｙｏｆＦｅｃａｔａｌｙｓｔｓｓｕｐ￣ｐｏｒｔｅｄｏｎＳＢＡ￣１５ｉｎｔｈｅＦｉｓｃｈｅｒ￣Ｔｒｏｐｓｃｈｓｙｎｔｈｅｓｉｓ[Ｊ].ＪｏｕｒｎａｌｏｆＣａｔａｌｙｓｉｓꎬ２０１１ꎬ２７８(２):３１０￣３２０.[３０]ＳｕｎＢꎬＬｉＬꎬＦｅｉＺꎬｅｔａｌ.ＰｒｅｈｙｄｒｏｌｙｓｉｓａｐｐｒｏａｃｈｔｏｄｉｒｅｃｔｓｙｎｔｈｅｓｉｓｏｆＦｅꎬＡｌꎬＣｒ￣ｉｎｃｏｒｐｏｒａｔｅｄＳＢＡ￣１５ｗｉｔｈｇｏｏｄｈｙ￣ｄｒｏｔｈｅｒｍａｌｓｔａｂｉｌｉｔｙａｎｄｅｎｈａｎｃｅｄａｃｉｄｉｔｙ[Ｊ].Ｍｉｃｒｏ￣ｐｏｒｏｕｓａｎｄＭｅｓｏｐｏｒｏｕｓＭａｔｅｒｉａｌｓꎬ２０１４ꎬ１８６:１４￣２０. [３１]ＬｉｎＳꎬＳｈｉＬꎬＺｈａｎｇＨꎬｅｔａｌ.Ｔｕｎｉｎｇｔｈｅｐｏｒｅｓｔｒｕｃｔｕｒｅｏｆｐｌｕｇ￣ｃｏｎｔａｉｎｉｎｇＡｌ￣ＳＢＡ￣１５ｂｙｐｏｓｔ￣ｔｒｅａｔｍｅｎｔａｎｄｉｔｓｓｅ￣ｌｅｃｔｉｖｉｔｙｆｏｒＣ１６ｏｌｅｆｉｎｉｎｅｔｈｙｌｅｎｅｏｌｉｇｏｍｅｒｉｚａｔｉｏｎ[Ｊ].Ｍｉｃｒｏｐｏｒｏｕｓ＆ＭｅｓｏｐｏｒｏｕｓＭａｔｅｒｉａｌｓꎬ２０１４ꎬ１８４(２):１５１￣１６１.[３２]ＱｉａｎＸＵꎬＤｏｎｇＺＹꎬＰａｎＤＨꎬｅｔａｌ.ＯｐｔｉｍａｌｓｙｎｔｈｅｓｉｓｏｆｈｉｇｈｌｙｏｒｄｅｒｅｄＣｒ/ＳＢＡ￣１５ａｎｄｔｈｅｉｒａｐｐｌｉｃａｔｉｏｎｉｎｃｙｃｌｏ￣ｈｅｘａｎｅｏｘｉｄａｔｉｏｎｒｅａｃｔｉｏｎ[Ｊ].ＭｏｄｅｒｎＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙꎬ２０１６ꎬ３６(２):５５￣５８.[３３]ＢｏｕａｚｉｚｉＮꎬＯｕａｒｇｌｉＲꎬＮｏｕｓｉｒＳꎬｅｔａｌ.ＰｒｏｐｅｒｔｉｅｓｏｆＳＢＡ￣１５ｍｏｄｉｆｉｅｄｂｙｉｒｏｎｎａｎｏｐａｒｔｉｃｌｅｓａｓｐｏｔｅｎｔｉａｌｈｙｄｒｏｇｅｎａｄｓｏｒｂｅｎｔｓａｎｄｓｅｎｓｏｒｓ[Ｊ].ＪｏｕｒｎａｌｏｆＰｈｙｓｉｃｓａｎｄＣｈｅｍ￣ｉｓｔｒｙｏｆＳｏｌｉｄｓꎬ２０１５ꎬ７７:１７２￣１７７.[３４]ＷａｎｇＬꎬＬｉＣꎬＪｉｎＳꎬｅｔａｌ.Ｈｙｄｒｏｄｅｏｘｙｇｅｎａｔｉｏｎｏｆｄｉｂｅｎｚｏ￣ｆｕｒａｎｏｖｅｒＳＢＡ￣１５ＳｕｐｐｏｒｔｅｄＰｔꎬＰｄꎬａｎｄＲｕｃａｔａｌｙｓｔｓ[Ｊ].ＣａｔａｌｙｓｉｓＬｅｔｔｅｒｓꎬ２０１４ꎬ１４４(５):８０９￣８１６. [３５]ＬｉｕＰａｎｇｈｕｎｇꎬＣｈａｎｇＹｅｎｐｏꎬＰｈａｎＴｉｎｇｈａｏꎬｅｔａｌ.ＴｈｅｍｏｒｐｈｏｌｏｇｙａｎｄｓｉｚｅｏｆｎａｎｏｓｔｒｕｃｔｕｒｅｄＡｕｉｎＡｕ/ＳＢＡ￣１５ａｆｆｅｃｔｅｄｂｙｐｒｅｐａｒａｔｉｏｎｃｏｎｄｉｔｉｏｎｓ[Ｊ].ＭａｔｅｒＳｃｉａｎｄＥｎｇＣꎬ２００６ꎬ２６(５/６/７):１０１７￣１０２２.[３６]ＭａｎｔｒｉＫꎬＳｅｌｖａｋａｎｎａｎＰꎬＴａｒｄｉｏＪꎬｅｔａｌ.ＳｙｎｔｈｅｓｉｓｏｆｖｅｒｙｈｉｇｈｓｕｒｆａｃｅａｒｅａＡｕ￣ＳＢＡ￣１５ｍａｔｅｒｉａｌｓｂｙｃｏｎｆｉｎｅｍｅｎｔｏｆｇｏｌｄｎａｎｏｐａｒｔｉｃｌｅｓｆｏｒｍａｔｉｏｎｗｉｔｈｉｎｓｉｌｉｃａｐｏｒｅｗａｌｌｓ[Ｊ].ＣｏｌｌｏｉｄｓａｎｄＳｕｒｆａｃｅｓＡ:ＰｈｙｓｉｃｏｃｈｅｍｉｃａｌａｎｄＥｎｇｉｎｅｅｒｉｎｇＡｓｐｅｃｔｓꎬ２０１３ꎬ４２９:１４９￣１５８.[３７]ＺｈｅｎｇＭＹꎬＷａｎｇＡＱꎬＰａｎｇＮＦꎬｅｔａｌ.Ｔｒａｎｓｉｔｉｏｎｍｅｔａｌ￣ｔｕｎｇｓｔｅｎｂｉｍｅｔａｌｌｉｃｃａｔａｌｙｓｔｓｆｏｒｔｈｅｃｏｎｖｅｒｓｉｏｎｏｆｃｅｌｌｕｌｏｓｅｉｎｔｏｅｔｈｙｌｅｎｅｇｌｙｃｏｌ[Ｊ].ＣｈｅｍＳｕｓＣｈｅｍꎬ２０１０(３):６３￣６６.[３８]罗资琴ꎬ李东旭ꎬ肖东红.锑钒双金属改性ＳＢＡ￣１５催化苯乙烯制苯甲醛[Ｊ].精细石油化工ꎬ２０１７ꎬ３４(１):１７￣２０.[３９]尹文祥ꎬ沈健.柠檬酸氧钒配合物改性ＳＢＡ￣１５对苯乙烯催化氧化的研究[Ｊ].辽宁石油化工大学学报ꎬ２０１３ꎬ３３(１):１２￣１５.(下转第３０４１页)６３０３第１２期杨双春等:废弃钻井液无害化处理技术研究进展石油大学ꎬ２０１５:５￣１４.[３]崔之健ꎬ梅宏ꎬ韩新芳ꎬ等.ＸＧ￣泥浆固化剂在井场的实际应用[Ｊ].新疆石油学院学报ꎬ１９９９ꎬ１１(２):２６￣２９. [４]黄鸣宇.废弃钻井液固化处理技术研究[Ｄ].大庆:东北石油大学ꎬ２０１１.[５]王丽ꎬ董娅玮ꎬ王文科.废弃钻井液固化处理技术研究[Ｊ].应用化工ꎬ２０１５ꎬ４４(１２):２１８６￣２１８８ꎬ２１９２. [６]ＳｏｎｇＭＱꎬＷａｎｇＷＬꎬＭａＫＨ.ＳｌａｇＭＴＣｔｅｃｈｎｉｑｕｅｓｓｌｏｖｅｃｅｍｅｎｔｉｎｇｐｒｏｂｌｅｍｓｉｎｃｏｍｐｌｅｘｗｅｌｌｓ[Ｃ].Ｂｅｉｊｉｎｇ:ＳｏｃｉｅｔｙｏｆＰｅｔｒｏｌｅｕｍＥｎｇｉｎｅｅｒｓꎬ２０００.[７]马军志ꎬ贾朝阳ꎬ阎世平ꎬ等.ＭＴＣ固井技术在中原油田的现场应用[Ｊ].西南石油大学学报:自然科学版ꎬ２００１ꎬ２３(２):５０￣５２.[８]冯玉军ꎬ姚晓ꎬ王华ꎬ等.泥浆转化为水泥浆:波特兰水泥转化技术[Ｊ].钻井液与完井液ꎬ１９９５(５):５１￣５９. [９]ＣｈａｉｎｅａｕＣＨꎬＶｉｄａｌｉｅＪＦꎬＨａｍｚａｈＵＳꎬｅｔａｌ.Ｂｉｏｒｅｍｅｄｉ￣ａｔｉｏｎｏｆｏｉｌ￣ｂａｓｅｄｄｒｉｌｌｃｕｔｔｉｎｇｓｕｎｄｅｒｔｒｏｐｉｃａｌｃｏｎｄｉｔｉｏｎｓ[Ｃ].Ｂａｈｒａｉｎ:ＳｏｃｉｅｔｙｏｆＰｅｔｒｏｌｅｕｍＥｎｇｉｎｅｅｒｓꎬ２００３. [１０]符丹.废弃油基钻屑除油及回收污油净化工艺研究[Ｄ].西安:陕西科技大学ꎬ２０１７.[１１]ＡｘｅｌＭ.ＳｕｐｅｒｃｒｉｔｉｃａｌＦｌｕｉｄＥｘｔｒａｃｔｉｏｎ:ＰｒｉｎｃｉｐｌｅｓａｎｄＰｒａｃｔｉｃｅꎬＭａｒｋＡ[Ｍ].ＵＳＡ:Ｂｕｔｔｅｒｗｏｒｔｈꎬ１９８６. [１２]ＡｎｔｌｅＧꎬＧｏｗｅｒＰꎬＰｒｕｅｔｔＩＩＪＯ.Ｉｎｔｅｇｒａｔｅｄｗａｓｔｅｍａｎａｇｅ￣ｍｅｎｔ:ｓｕｃｃｅｓｓｆｕｌｉｍｐｌｅｍｅｎｔａｔｉｏｎｓｏｆｔｈｅｒｍａｌｐｈａｓｅｓｅｐａｒａ￣ｔｉｏｎｔｅｃｈｎｏｌｏｇｙｆｏｒｏｉｌ￣ａｎｄｓｙｎｔｈｅｔｉｃ￣ｂａｓｅｄｃｕｔｔｉｎｇｓａｎｄｄｒｉｌｌｉｎｇｆｌｕｉｄｗａｓｔｅ[Ｃ].ＳａｎＡｎｔｏｎｉｏꎬＴｅｘａｓ:ＳｏｃｉｅｔｙｏｆＰｅｔｒｏｌｅｕｍＥｎｇｉｎｅｅｒｓꎬ２００３.[１３]ＳｔｒｅｅｔＣＧꎬＧｕｉｇａｒｄＳＥ.Ｔｒｅａｔｍｅｎｔｏｆｏｉｌ￣ｂａｓｅｄｄｒｉｌｌｉｎｇｗａｓｔｅｕｓｉｎｇｓｕｐｅｒｃｒｉｔｉｃａｌｃａｒｔｏｎｄｉｏｘｉｄｅ[Ｊ].ＪｏｕｒｎａｌｏｆＣａ￣ｎａｄｉａｎＰｅｔｒｏｌｅｕｍＴｅｃｈｎｏｌｏｇｙꎬ２００９ꎬ４８(６):２６￣２９. [１４]ＳａｉｎｔｐｅｒｅＳꎬＭｏｒｉｌｌｏｎ￣ＪｅａｎｍａｉｒｅＡ.ＳｕｐｅｒｃｒｉｔｉｃａｌＣＯ２ｅｘ￣ｔｒａｃｔｉｏｎａｐｐｌｉｅｄｔｏｏｉｌｙｄｒｉｌｌｉｎｇｃｕｔｔｉｎｇｓ[Ｊ].ＤａｌｌａｓꎬＴｅｘ￣ａｓ:ＳｏｃｉｅｔｙｏｆＰｅｔｒｏｌｅｕｍＥｎｇｉｎｅｅｒｓꎬ２０００.[１５]李赵.超临界二氧化碳处理油基钻井固体废弃物研究[Ｄ].成都:西南石油大学ꎬ２０１６.[１６]ＳｖａｎｓｔｒöｍＭꎬＦｒöｌｉｎｇＭꎬＯｌｏｆｓｓｏｎＭꎬｅｔａｌ.Ｅｎｖｉｒｏｎｍｅｎｔａｌａｓｓｅｓｓｍｅｎｔｏｆｓｕｐｅｒｃｒｉｔｉｃａｌｗａｔｅｒｏｘｉｄａｔｉｏｎａｎｄｏｔｈｅｒｓｅｗ￣ａｇｅｓｌｕｄｇｅｈａｎｄｌｉｎｇｏｐｔｉｏｎｓ[Ｊ].ＷａｓｔｅＭａｎａｇＲｅｓꎬ２００４ꎬ４１(４):３２１￣３３８.[１７]周礼.废弃水基钻井液无害化处理技术研究及应用[Ｄ].成都:西南石油大学ꎬ２０１４.[１８]何长明ꎬ李俊华ꎬ王佳.废弃钻井液无害化处理技术的研究[Ｊ].应用化工ꎬ２０１６ꎬ４５(９):１７９２￣１７９４. [１９]陈明明ꎬ张琦ꎬ杨灿ꎬ等.废弃钻井液无害化处理技术在岐１３９ˑ１井的应用[Ｊ].中国资源综合利用ꎬ２０１７(９):５０￣５１.[２０]常晓峰.废弃水基钻井液清洁处理剂的研究与应用[Ｄ].西安:西安石油大学ꎬ２０１８.[２１]曾彦波.基于无害化的海上废弃钻井液处理方法分析[Ｊ].广州化工ꎬ２０１６ꎬ４４(９):１４９￣１５０.[２２]高险峰ꎬ李喜龙ꎬ张勇.地浸采铀废弃钻井液无害化处理工艺研究[Ｊ].铀矿冶ꎬ２０１７ꎬ３６(４):２７３￣２７８. [２３]王茂仁.新疆油田钻井水基固液废弃物不落地处理技术研究[Ｄ].成都:西南石油大学ꎬ２０１７.[２４]贺吉安.钻屑㊁钻井液固化处理及对环境的影响分析[Ｊ].油气田环境保护ꎬ２００２ꎬ１２(３):３１￣３２.[２５]钱志伟.废弃油基钻井液无害化处理技术研究[Ｄ].成都:西南石油大学ꎬ２０１２.[２６]陈永红.废弃油基钻井液处理技术研究[Ｄ].荆州:长江大学ꎬ２０１２.[２７]唐雪.废弃钻井泥浆降解细菌遗传多样性研究及两株降解细菌新种的确定[Ｄ].雅安:四川农业大学ꎬ２０１６. [２８]贵恒.微波热脱附法处理含油钻屑方法研究[Ｄ].成都:西南石油大学ꎬ２０１５.[２９]王彩林.废弃钻井泥浆随钻无害化处理[Ｄ].天津:天津工业大学ꎬ２０１７.(上接第３０３６页)[４０]Ｚｉｅｎｋｉｅｗｉｃｚ￣ＳｔｒｚａłｋａꎬＭａłｇｏｒｚａｔａꎬＲｏｔｋｏＭꎬｅｔａｌ.ＳｙｎｔｈｅｓｉｓａｎｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｎｅｗｂｉｍｅｔａｌｌｉｃＰｔꎬＡｇ/ＳＢＡ￣１５ｍａ￣ｔｅｒｉａｌｓ[Ｊ].ＳｏｌｉｄＳｔａｔｅＰｈｅｎｏｍｅｎａꎬ２０１３(２０３/２０４):８１￣８５.[４１]ＭａｈｕｙａＢꎬＮａｏＴꎬＲａｊｉｂＢꎬｅｔａｌ.Ｃｏｍｐａｒｉｓｏｎｏｆｓｕｌｆｏｎｉｃａｃｉｄｌｏａｄｅｄｍｅｓｏｐｏｒｏｕｓｓｉｌｉｃａｉｎｔｒａｎｓｅｓｔｅｒｉｆｉｃａｔｉｏｎｏｆｔｒｉ￣ａｃｅｔｉｎ[Ｊ].ＲｅａｃｔｉｏｎＫｉｎｅｔｉｃｓꎬＭｅｃｈａｎｉｓｍｓａｎｄＣａｔａｌｙｓｉｓꎬ２０１８ꎬ１２６(１):１６７￣１７９.[４２]ＳｈｅｒｒｙＬꎬＳｕｌｌｉｖａｎＪＡ.Ｔｈｅｒｅａｃｔｉｖｉｔｙｏｆｍｅｓｏｐｏｒｏｕｓｓｉｌｉｃａｍｏｄｉｆｉｅｄｗｉｔｈａｃｉｄｉｃｓｉｔｅｓｉｎｔｈｅｐｒｏｄｕｃｔｉｏｎｏｆｂｉｏｄｉｅｓｅｌ[Ｊ].ＣａｔａｌｙｓｉｓＴｏｄａｙꎬ２０１１ꎬ１７５(１):４７１￣４７６. [４３]ＷａｎｇＹＪꎬＹｕａｎＨꎬＺｈａｎｇＨ.Ｐｒｅｐａｒａｔｉｏｎꎬｃｈａｒａｃｔｅｒｉｚａｔｉｏｎａｎｄａｐｐｌｉｃａｔｉｏｎｏｆｏｒｄｅｒｅｄｍｅｓｏｐｏｒｏｕｓｓｕｌｆａｔｅｄｚｉｒｃｏｎｉａ[Ｊ].ＲｅｓｅａｒｃｈｏｎＣｈｅｍｉｃａｌＩｎｔｅｒｍｅｄｉａｔｅｓꎬ２０１９ꎬ４５(３):１０７２￣１０８６.[４４]ＭｏｈｄＹｕｓｏｆｆＭＨꎬＡｂｄｕｌｌａｈＡＺ.Ｅｆｆｅｃｔｓｏｆｚｉｒｃｏｎｉａｌｏａｄ￣ｉｎｇｉｎｓｕｌｆａｔｅｄｚｉｒｃｏｎｉａ/ＳＢＡ￣１５ｏｎｅｓｔｅｒｉｆｉｃａｔｉｏｎｏｆｐａｌ￣ｍｉｔｉｃａｃｉｄｗｉｔｈｇｌｙｃｅｒｏｌ[Ｊ].ＫｏｒｅａｎＪｏｕｒｎａｌｏｆＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇꎬ２０１８ꎬ３５(２):３８３￣３９３.[４５]ＧａｒｇＳꎬＳｏｎｉＫꎬＫｕｍａｒａｎＧＭꎬｅｔａｌ.ＡｃｉｄｉｔｙａｎｄｃａｔａｌｙｔｉｃａｃｔｉｖｉｔｉｅｓｏｆｓｕｌｆａｔｅｄｚｉｒｃｏｎｉａｉｎｓｉｄｅＳＢＡ￣１５[Ｊ].ＣａｔａｌｙｓｉｓＴｏｄａｙꎬ２００９ꎬ１４１(１/２):１２５￣１２９.[４６]ＡｂｄｕｌｌａｈＡＺꎬＧｈｏｌａｍｉＺꎬＡｙｏｕｂＭꎬｅｔａｌ.Ｓｅｌｅｃｔｉｖｅｍｏｎｏ￣ｌａｕｒｉｎｓｙｎｔｈｅｓｉｓｔｈｒｏｕｇｈｅｓｔｅｒｉｆｉｃａｔｉｏｎｏｆｇｌｙｃｅｒｏｌｕｓｉｎｇｓｕｌｆａｔｅｄｚｉｒｃｏｎｉａ￣ｌｏａｄｅｄＳＢＡ￣１５ｃａｔａｌｙｓｔ[Ｊ].ＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇＣｏｍｍｕｎｉｃａｔｉｏｎｓꎬ２０１６ꎬ２０３(４):４９６￣５０４. [４７]ＣｈａｎｇＢꎬＦｕＪꎬＴｉａｎＹꎬｅｔａｌ.Ｍｅｓｏｐｏｒｏｕｓｓｏｌｉｄａｃｉｄｃａｔａ￣ｌｙｓｔｓｏｆｓｕｌｆａｔｅｄｚｉｒｃｏｎｉａ/ＳＢＡ￣１５ｄｅｒｉｖｅｄｆｒｏｍａｖａｐｏｒ￣ｉｎ￣ｄｕｃｅｄｈｙｄｒｏｌｙｓｉｓｒｏｕｔｅ[Ｊ].ＡｐｐｌｉｅｄＣａｔａｌｙｓｉｓＡ:Ｇｅｎｅｒａｌꎬ２０１２ꎬ４３７/４３８:１４９￣１５４.１４０３。
Nb_SBA_15介孔分子筛催化剂的制备及其催化性能
Nb_SBA_15介孔分⼦筛催化剂的制备及其催化性能第28卷第1期2010年1⽉⽯化技术与应⽤P etroche m ica l T echno l ogy&Appli ca tionV ol128N o11Jan.2010研究与开发(9~11)Nb-S BA-15介孔分⼦筛催化剂的制备及其催化性能李春晶1,2,李剑1,沈健1,魏⽥升1,陈南1,段⼤少1(1.辽宁⽯油化⼯⼤学⽯油化⼯学院,辽宁抚顺113001;2.武汉炼化⼯程设计有限责任公司,湖北武汉430082)摘要:以介孔分⼦筛SBA-15为载体,采⽤浸渍法制备了Nb-SBA-15催化剂,通过X-射线衍射(XRD)、N2吸附-脱附、红外光谱分析(FT I R)等测试⼿段对催化剂进⾏了表征,并对其在合成⼄基叔丁基醚(ETBE)的醚化反应中的活性及重复使⽤性进⾏了评价。
结果表明,当负载N b的质量分数⼩于30%时,N b-SBA-15催化剂仍具有SBA-15晶体结构和介孔结构,Nb与SBA-15载体间存在较强的相互作⽤。
N b-SBA-15催化剂在合成ET BE的醚化反应中具有很⾼的催化活性,叔丁醇转化率达64.10%,ETBE选择性可达92.70%,重复使⽤4次后,仍保持良好的催化活性。
关键词:介孔分⼦筛;催化剂;铌;醚化反应;⼄基叔丁基醚中图分类号:TQ426.8⽂献标识码:B⽂章编号:1009-0045(2010)01-0009-03SB A-15分⼦筛具有⽐表⾯积、孔容、孔径⼤,热稳定性强等优点,但酸性很弱,⽤于酸催化过程时必须进⾏改性[1-2],⽽铌酸是⼀种固体酸催化剂,有较⾼酸强度,经300~400e焙烧后,仍具有良好的催化活性。
以铌酸作为活性组分,将其引⼊介孔分⼦筛SBA-15孔道中,可获得具有特殊催化活性的Nb-SB A-15分⼦筛催化剂,其⽐表⾯积、孔径⼤,活性稳定性⾼,在有⽔分⼦参与或⽣成的反应中表现出优异的稳定性[3-5]。
本科毕业论文答辩——SBA—15介孔分子筛的改性及其催化性能研究
考察了酯化和烷基化反应表明：酯化反应需要的催化剂 酸性强于烷基化的； RE-Al/SBA-15是一种好的中等强度 酸催化剂； La-Al/SBA-15是一种叔丁醇与苯酚的烷基化 反应的良好催化剂。
谢谢！
改性 物质
金属：K、Al、Ti、Cu、Ni、La、Ce等； 金属氧化物：TiO2、CuO 、CeO2等； 有机基团：烷基、烷氧基、氨基、苯基等； 酸：-SO3H、H3PW12O40等。
固体酸催化反应； 氧化还原催化； 光催化； 手性催化。
2. 1 合成
SBA-15 RE-Al/SBA-15
2.2 表征分析
但RE-Al/SBA-15在 25ppm处 另有一核磁共振峰，且共振峰 都较宽，说明稀土(La、Ce)负 载添加对Al的配位状态造成一 定的改变。
2.2 表征分析
NH3-TPD谱图
RE-Al/SBA-15出 现两个明 显的脱附峰。说明存在弱 酸位和中强酸中心位，具 有中等酸强度。
与Al/SBA-15的相比，其脱 附峰向高处漂移，这说明 添加稀土负载添加有利于 更强的酸中心位生成，但 酸量有明显的下降。
② 酯化反应所需催化剂的酸性 强于烷基化的，因此酯化反 应的产率较低；而烷基化反 应对酸度要求较低，中等强 度即可，同时，中等强度也 利于提高反应的选择性。
Ce-Al/SBA-15的Py-IR谱图
4. 结论
采用直接水热法合成了SBA-15，在SBA-15的基础上采 用浸渍法成功合成了RE-Al/SBA-15；
SBA-15详细性能参数
SBA-15性能参数SBA-15性能参数，还是有很多人关心的。
SBA-15也是分子筛的一种，分子筛就是一种具有立方晶格的硅铝酸盐化合物。
主要用于各种气体、液体的深度干燥，气体、液体的分离和提纯，催化剂载体等，因此广泛应用于炼油、化学工业、冶金、电子、国防工业等，同时在医药、轻工、农业、环保等诸多方面，也日益广泛地得到应用。
下面就由先丰纳米给大家简单的介绍SBA-15性能参数。
1、基本特性（a）分子筛对水或各种气，液态化合物可逆吸附及脱附。
（b）金属阳离子易被交换。
（c）分子筛内部空腔和通道形成非常高的内表面积。
其内表面可高于分子筛颗粒的外表面积的10000-100000倍。
2、分子筛的高效吸附特性分子筛对于H2O、NH3、H2S、CO2等高分子极性具有很高的亲和力，特别是对于水，在低分压（甚至在133帕以下）或低浓度，高温（甚至在100℃以上）等十分苛刻的条件下仍有很高的吸附容量。
3、分子筛的离子交换性分子筛的一个重要性能是可以进行可逆的离子交换。
通过这种交换，改进了分子筛的吸附和催化性能，从而获得了广泛的应用（如可用于软化水和废水处理）。
4、分子筛的催化性能分子筛晶体具有均匀的孔结构，孔径的大小与通常分子相当；它们具有很大的表面积。
而且表面极性很高；平衡骨架负电荷的阳离子，可进行离子交换；一些具有催化活性的金属也可以交换导入晶体，然后以极高的分散度还原为元素状态；同时分子筛骨架结构的稳定性很高。
这些结构性质，使分子筛不仅成为优良的吸附剂，而且成为有效的催化剂和催化剂载体。
如果想要了解更多关于SBA-15的内容，欢迎立即咨询先丰纳米。
先丰纳米是江苏先进纳米材料制造商和技术服务商，专注于石墨烯、类石墨烯、碳纳米管、分子筛、黑磷、银纳米线等发展方向，现拥有石墨烯粉体、石墨烯浆料和石墨烯膜完整生产线。
自2009年成立以来一直在科研和工业两个方面为客户提供完善服务。
科研客户超过一万家，工业客户超过两百家。
SBA-15分子筛
SBA-15分子筛改性方法进展摘要：介孔分子筛SBA-15在分离、催化及纳米组装等方面具有很大的应用价值,可是由于存在化学反应活性不高等内在的缺点,大大限制了它的实际应用范围。
为实现介孔分子筛SBA-15的潜在应用价值,依靠化学改性来提高它的化学反应活性。
按照SBA-15负载组分的不同，SBA-15改性方法可分为：金属改性方法，酸改性方法，氧化物改性方法及其他改性方法。
关键词：SBA-15分子筛改性方法Abstract:Mesoporous molecular sieve SBA-15 in separation, catalysis and nano-assembly has great application value.However, because of its shortcomings,for example its chemical reactivity , its practical application is limited.To realise the potential application of SBA-15,we can increase its chemical reactivity through chemical modification . The modifided methods include modified method of metal,acidmodification,Oxide modification and other methods.Keywords: Mesoporous molecular sieve SBA-15 modificationSBA-15具有较大的孔径（最大可达30 nm），较厚的孔壁（壁厚可达6.4 nm），因而具有较好的（水）热稳定性，在催化、分离、生物及纳米材料等领域都有广阔的应用前景，但由于它是纯氧化硅介孔材料，没有催化活性，需要负载活性组分。
介孔分子筛种类
介孔分子筛种类一、介孔分子筛的概述介孔分子筛是一种具有高度有序孔道结构的材料，具有大孔径、大比表面积和高孔隙度的特点。
这使得介孔分子筛在吸附、催化、分离和药物释放等领域具有广泛的应用前景。
二、SBA-15SBA-15是一种典型的介孔分子筛材料，具有均匀的孔道结构和可调控的孔径大小。
由于其高比表面积和大孔径特点，SBA-15常被用于催化剂的负载、药物传递系统和气体吸附等领域。
例如，SBA-15可以作为载体来固定金属催化剂，提高催化反应的效果。
此外，SBA-15还可用于制备具有控释性能的药物释放系统，通过调节孔径和孔道结构，实现药物的缓慢释放。
三、MCM-41MCM-41是另一种常见的介孔分子筛材料，具有有序的孔道结构和可调控的孔径大小。
MCM-41的孔径相对较小，通常在2-10纳米之间。
MCM-41具有良好的热稳定性和催化活性，因此在催化剂制备和催化反应中得到广泛应用。
此外，MCM-41还可用于吸附和分离领域，例如可以用于去除水中的有机污染物、分离杂质等。
四、SBA-16SBA-16是一种具有立方对称孔道结构的介孔分子筛材料，相比于SBA-15，SBA-16的孔道结构更为有序。
由于其孔径可调控的特点，SBA-16常被应用于催化剂负载、分离和储能等方面。
例如，SBA-16可以用作催化剂的载体，提高催化反应的效果。
此外，SBA-16还可用于气体分离，通过调节孔径和孔道结构，实现对不同大小分子的选择性吸附。
五、MSU-XMSU-X是一种具有均匀孔道结构的介孔分子筛材料，其孔径大小可调控。
由于其较大的比表面积和孔容量，MSU-X在催化剂负载、吸附和分离等领域有着广泛的应用。
例如，MSU-X可以用于制备高效的吸附剂，用于去除水中的重金属离子等有害物质。
此外，MSU-X 还可以用于制备具有分子选择性的催化剂，提高催化反应的效果。
六、总结介孔分子筛材料具有大孔径、大比表面积和高孔隙度的特点，广泛应用于催化、吸附、分离和药物释放等领域。
具有不同形貌的介孔材料SBA-15的制备研究[1]
![具有不同形貌的介孔材料SBA-15的制备研究[1]](https://img.taocdn.com/s3/m/8693f37a561252d380eb6e8f.png)
ｐｈｏｓｐｈｏｒｉｃ ａｃｉｄ．Ｔｈｅ ｍａｉｎ ｃｏｎｔｅｎｔｓ ｏｆ ｔｈｉｓ ｐａｐｅｒ ｉｎｃｌｕｄｅ： （１）Ｆｏｒ ｔｈｅ ｓｐｈｅｒｉｃａｌ ｍｅｓｏｐｏｒｏｕｓ ｍａｔｅｒｉａｌ ＳＢＡ－１ ５ ｓｙｎｔｈｅｓｉｚｅｄ ｉｎ ｔｈｅ ｐｒｅｓｅｎｃｅ ｏｆ
ｐｈｏｓｐｈｏｒｉｃ ａｃｉｄ，ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｍａｓｓ ｏｆ ｏｘａｌａｔｅ，ｃｒｙｓｔａｌｌｉｚａｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ，ｓｔｉｒｒｉｎｇ ｒａｔｅ，ａｎｄ
中国石油大学（华东） 硕士学位论文
具有不同形貌的介孔材料SBA--15的制备研究 姓名：于振云
申请学位级别：硕士 专业：化学工程与技术
指导教师：李文江 201205
摘要
截止目前，不同形貌的介孔材料ＳＢＡ．１５的制备主要集中在强酸体系下制备，如何 在中强酸或弱酸体系下，制备不同形貌的（用价值。
ｖｏｌｕｍｅ ＴＥＯＳ．Ｔｈｅ ｅｆｆｅｃｔ ｏｆ Ｐ １ ２３ ａｎｄ ｏｘａｌａｔｅ ｕｓａｇｅ，ｔｈｅ
ｏｆ ＴＥＯＳ ｏｎ ｔｈｅ ｆｏｒｍａｔｉｏｎ ｔｉｍｅ ｏｆ
ｆｉｌｍ ＳＢＡ－１ ５ ｓｉｅｖｅ Ｗａｓ ｉｎｖｅｓｔｉｇａｔｅｄ ｉｎ ｄｅｔａｉｌ．
Ｋｅｙｗｏｒｄｓ：ＳＢＡ一１ ５；ｐｈｏｓｐｈｏｒｉｃ ａｃｉｄ；ｏｘａｌａｔｅ ａｃｉｄ；ｓｐｈｅｒｉｃａｌ；ｆｉｂｅｒｌｉｋｅ；ｆｉｌｍ
中国石油大学（华东）硕士学位论文
去除模板剂，最终得到有序介孔材料。此种方法的优点就是提高了水的有效溶剂化能力， 使反应物或最初形成的非均匀的凝胶混合溶解、均匀，使成核速度和晶化速度提高了许 多倍。
１９９８年，Ｓｔｕｃｋｙ课题组【２１，２２】采用价格便宜的三嵌段ＰＥＯ．ＰＰＯ．ＰＥＯ聚合物表面活性 剂做为模板剂，在强酸性介质中，合成水热稳定性良好的新型六方相介孔有序的ＳＢＡ．１５ 分子筛。Ｗａｎ等人‘２３１两种表面活性剂以十六烷基三甲基溴化铵和十六烷基三甲基氢氧化 铵作为共模板剂合成出了ＭＣＭ．４１。Ｍｉｚｕｎｏ Ｎ．等人【２４Ｊ也凭借水热合成法，通过调节ｐＨ 值，制备出了介孔钒磷氧化物材料。 １．１．２．２溶胶．凝胶法
SBA-15(16)介孔分子筛的功能化修饰及其在多相催化中的应用共3篇
SBA-15（16）介孔分子筛的功能化修饰及其在多相催化中的应用共3篇SBA-15（16）介孔分子筛的功能化修饰及其在多相催化中的应用1SBA-15（16）介孔分子筛的功能化修饰及其在多相催化中的应用近年来，介孔分子筛作为一种新型催化剂广泛应用于多相催化反应中。
其中，SBA-15（16）介孔分子筛因其狭窄的孔道和高度有序的介孔结构，能够提高反应的选择性和活性，受到了广泛的关注。
但是，纯的SBA-15（16）介孔分子筛在一些催化反应中的应用还存在着一些局限性，比如其表面存在的硅氧键易受到水分子的攻击等问题。
为了解决这些问题，SBA-15（16）介孔分子筛的功能化修饰成为了当前研究的热点之一。
SBA-15（16）介孔分子筛的功能化修饰主要包括有机修饰和无机修饰两种方式。
其中，有机修饰主要是通过将含有活性基团的有机化合物与SBA-15（16）介孔分子筛表面的硅氧键反应，实现对其表面进行功能化改性。
无机修饰则是通过改变硅源和模板剂的种类和用量等条件，控制介孔分子筛的孔径大小和孔道结构等方面的性质。
有机修饰的功能化修饰方式具有灵活性高、适用范围广、对催化性能的影响较大等优点，因此被广泛应用于多相催化领域。
比如，通过在SBA-15（16）介孔分子筛表面引入羧基、烷基、烯基等功能基团，可以大大提高SBA-15（16）介孔分子筛的亲水性和稳定性，从而提高其催化效率和循环使用性能。
同时，有机修饰也可以实现对SBA-15（16）介孔分子筛表面孔道结构的调控，从而实现对反应产物的选择性和活性的优化。
无机修饰的功能化修饰方式则更多地是通过改变硅源和模板剂的种类和用量等条件来实现对SBA-15（16）介孔分子筛的修饰。
改变硅源的种类可以实现对SBA-15（16）介孔分子筛骨架的改变，从而实现对催化性能的优化；而改变模板剂的种类和用量则可以控制SBA-15（16）介孔分子筛内部孔径大小、孔道结构和表面含量等方面的性质。
比如，通过使用氢氧化钠（NaOH）作为模板剂，可以制备出孔径较大的介孔分子筛，并且能够对其孔道结构进行调控；而通过使用十二烷基三甲基溴化铵（CTAB）作为模板剂，则可以实现对介孔分子筛表面的修饰。
介孔分子筛SBA15的研究进展
介孔分子筛SBA15的研究进展介孔分子筛SBA15是一种具有规则排列介孔结构的硅铝酸盐材料，由于其独特的孔道结构和良好的吸附性能而备受。
在众多工业领域，SBA15被广泛应用于催化剂、吸附剂、分离膜等领域。
近年来，随着材料科学和纳米技术的迅速发展，SBA15的研究取得了显著的进展。
本文将介绍SBA15的制备方法、结构特点和应用现状，并展望未来的研究方向。
介孔分子筛SBA15的制备方法主要包括模板法、反模板法、无模板法等。
其中，模板法是最常用的制备方法，通过将硅源、铝源和模板剂混合加热，再经过脱模板和高温焙烧得到SBA15。
反模板法则是将已合成的SBA15作为模板，通过离子交换和热处理得到目标分子筛。
无模板法是通过调控反应条件，直接合成SBA15，但难度较大。
SBA15具有有序的介孔结构，孔径大小可在2-10纳米范围内调节，具有较高的比表面积和孔容。
介孔分子筛SBA15在很多领域都显示出了广泛的应用前景，如催化剂、吸附剂、分离膜等。
在催化剂领域，SBA15作为酸性催化剂，可用于裂化反应、异构化反应、烷基化反应等。
在吸附剂领域，SBA15对某些金属离子和有机物具有较好的吸附性能，可用于水处理、气体分离和有害物质的吸附。
在分离膜领域，SBA15具有较高的透水性和选择性，可用于分离水和有机溶剂。
然而，目前的研究还存在着一些不足之处。
SBA15的制备方法仍需进一步优化，以提高产率和纯度。
SBA15的应用领域还有待进一步拓展，尤其是在光电、储能等新兴领域的应用研究尚处于起步阶段。
对于SBA15的孔道结构和表面性质的研究仍需深入，以更好地理解其性能和应用。
本文采用模板法合成了介孔分子筛SBA15，并通过XRD、N2吸附-脱附等表征方法对其结构和性能进行了详细研究。
同时，利用原位红外光谱和量子化学计算等方法，对SBA15的表面性质和吸附机理进行了深入探讨。
通过调整模板剂的种类和浓度，成功合成了具有有序介孔结构的SBA15分子筛。
SBA—15介孔分子筛的改性及其催化性能研究_毕业设计论文
MCM-48
长链烷基二甲基铵、双子表面活性剂
TEOS、无定形二氧化硅
2-5
Ia3d
有序立方三维孔道
SBA
SBA-15
三嵌段共聚物(P123)
TEOS
P6mm
有序六方二维孔道
SBA-16
三嵌段共聚物(P127)
TEOS
4-30
P6mm
无序二维孔道结
HMS
HMS
长链伯胺
TEOS
2-10
P6mm
蠕虫状的孔道结构
本科毕业设计（论文）
题目
SBA-15介孔分子筛的改性及
其催化性能研究
学生姓名
学号
院（系）
专业
化学工程与工艺
指导教师
时间
2013年6月8日
摘要
介孔分子筛SBA-15具有较高比表面积、规则孔道结构及孔径易于控制、热稳定性和水热稳定性较好、表面易官能化等特点，在催化化学和吸附分离等领域有广阔的应用前景。当前，介孔分子筛的发展重点是催化方面的应用。运用恰当的修饰剂与适宜的修饰方法，对其进行功能化修饰是提高其催化性能的有效方法。
正是因为介孔材料的这些优良结构特性，使其被广泛应用在催化、吸附和分离、生物医学、化学传感器、环境保护和纳米材料合成等方面。
1.1.1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SBA-15分子筛改性方法进展摘要：介孔分子筛SBA-15在分离、催化及纳米组装等方面具有很大的应用价值,可是由于存在化学反应活性不高等内在的缺点,大大限制了它的实际应用范围。
为实现介孔分子筛SBA-15的潜在应用价值,依靠化学改性来提高它的化学反应活性。
按照SBA-15负载组分的不同，SBA-15改性方法可分为：金属改性方法，酸改性方法，氧化物改性方法及其他改性方法。
关键词：SBA-15分子筛改性方法Abstract:Mesoporous molecular sieve SBA-15 in separation, catalysis and nano-assembly has great application value.However, because of its shortcomings,for example its chemical reactivity , its practical application is limited.To realise the potential application of SBA-15,we can increase its chemical reactivity through chemical modification . The modifided methods include modified method of metal,acidmodification,Oxide modification and other methods.Keywords: Mesoporous molecular sieve SBA-15 modificationSBA-15具有较大的孔径（最大可达30 nm），较厚的孔壁（壁厚可达6.4 nm），因而具有较好的（水）热稳定性，在催化、分离、生物及纳米材料等领域都有广阔的应用前景，但由于它是纯氧化硅介孔材料，没有催化活性，需要负载活性组分。
借助SBA-15优良的物理化学性质和结构特点，通过负载活性组分对其进行修饰改性，使其具有催化活性。
SBA-15的改性原理：介孔氧化硅材料SBA-15表面含有3种硅羟基：孤立的、孪式的和氢键的羟基。
只有那些自由的硅羟基（孤立的硅羟基—SiOH和孪式的硅羟基=SiOH）具有高的化学反应活性，氢键的硅羟基则没有化学活性，但氢键硅羟基受热可以转变成自由硅羟基。
具有化学活性的硅羟基是介孔材料表面化学改性的基础，通过表面硅羟基与活性组分相互作用，把催化活性位引入孔道或骨架。
对介孔分子筛SBA-15进行改性的方法大体可分为直接合成法和后合成法两大类。
直接合成法是指在分子筛合成的同时完成改性过程，后合成法是指在分子筛合成之后再对其进行改性。
按照SBA-15负载组分的不同，可分为金属改性的SBA-15系列催化剂，酸改性的SBA-15系列催化剂，氧化物改性的等SBA-15系列催化剂。
一、金属改性的SBA-15系列催化剂1、SBA-15负载贵金属系列催化剂如银建中等「1」利用超临界流体沉积法合成Ag/SBA-15纳米复合材料。
超临界流体沉积法（Supercritical Fluid Deposition,SCFD)是近年来发展的一种制的溶剂特性,备纳米复合材料方法.它克服了其它方法的缺点,充分利用超临界CO2零表面张力、高扩散性,将前驱物溶解并运输到基材或多孔材料的孔道内部,经过简单的泄压、还原处理,即得到担载金属的纳米复合材料。
银建中等以超临界二氧化碳为溶剂，以乙醇为共溶剂，AgNO3为前驱物, SBA-15为载体,在50℃、23～25MPa、3～24h条件下制备担载型纳米复合材料。
反应结束后,经焙烧、还原处理,可得到Ag/SBA-15纳米复合材料。
经XRD、TEM表征发现,担载的Ag纳米粒子分散均匀,粒径范围3～7nm；纳米线宽度5～9nm，长度由十几纳米到几微米,分散性较好。
卢泽湘等「2」以Na2SiO3·9H2O为硅源, H2PtCl6为铂源，水热法一步合成了Pt质量分数约1%的Pt/SBA215和Pt/SBA216催化剂。
采用XRF、XRD、HRTEM等方法对样品进行了表征. 在微型固定床反应器中考察了催化剂的甲烷催化燃烧性能。
结果表明:合成的Pt/SBA215和Pt/SBA216样品分别具有SBA-15和SBA-16的高度有序的介孔结构；通过这种简便、低成本的方法可将Pt颗粒高分散地引入到样品的孔道内；催化剂表现出了较好的甲烷催化燃烧性能。
2、SBA-15 负载其他金属催化剂的改性温钦武等「3」以介孔分子筛SBA-15为载体,采用浸渍法制备了Co-Mo/SBA-15催化剂。
采用XRD、BET、FT-IR、TEM等测试手段对样品进行了分析。
用0.5%二苯并噻吩(DBT)的环己烷溶液为模型化合物,在固定床反应器上评价了Co-Mo/SBA-15的催化活性。
结果表明,担载金属后的SBA-15分子筛仍然具有高度有序的二维六方介孔结构,金属颗粒高度分散。
含5%CoO和25%MoO3的Co-Mo/SBA-15催化剂具有最高的加氢脱硫活性。
张晓敏等「4」采用浸渍法把Er3+负载到SBA-15介孔分子筛上，合成了一种新的发光材料。
通过XRD表征，SBA-15-Er 与原样SBA-15的图相比，样品衍射峰形状及强度基本上没有改变，说明稀土元素Er3+负载在SBA-15上没有破坏分子筛的结构，从样品的吸收光谱图可以看出300-500 nm、980 nm、1500 nm、1800 nm、2300nm都出现了Er3+的特征吸收峰，说明Er3+已经成功负载在了SBA-15上。
在合成金属搀杂的SBA一15的过程中主要存在的两个主要问题是:(1)、由于合成过程中需要较强的酸性，而金属在酸性条件下主要以阳离子的形式存在，金属一氧一硅(M一0一Si)键较难形成。
(2)、金属和硅源的水解聚合速度不匹配。
针对这两个问题，李瑛「5」在合成Al一SBA一15的过程中降低了合成过程中的酸度并采用水解控制及两步pH调节的方法通过直接水热合成的方法将Al掺杂到SBA 一15材料中。
Al一SBA一15的合成采用三嵌段共聚物P123(E020P070EO20)作为模板剂，异丙醇铝为铝源，正硅酸乙酷或正硅酸甲酷做硅源，HCl溶液调节pH值。
NH4F为水解催化剂。
合成过程为：配制表面活性剂溶液→配制前体溶液→在表面活性剂溶液中加入NH4F固体后，加入前体溶液→将上述溶液在40℃下搅拌20h后加入高压釜中，放入100℃的烘箱中静止晶化24h,冷却至室温过滤，得到Al一SBA一15。
在合成过程中采用了两步PH调节方法：在pH为1.5的条件下，在表面活性剂P123的溶液加入异丙醇铝和正硅酸甲酯预水解溶液，方法同上，等白色沉淀出现后缓慢滴加氨水调节反应液的pH至中性(pH一7.0)，后续的步骤同上。
采用2，4一二叔丁基苯酚和肉桂醇的烷基化反应作为指标反应，评价材料的催化性能。
采用后嫁接的方法对分子筛进行表面改性，是人们在对分子筛改性过程中使用的一种较为常见的方法。
因为介孔分子筛表面存在大量硅羟基，采用后嫁接的方法，可以使铝源与分子筛表面的硅羟基结合，再经过焙烧，从而得到表面修饰有铝的Al-SBA-15分子筛，其机理如图所示。
齐晶瑶「6」等用后嫁接法制备出Al一SBA一15。
其合成步骤为：分别按硅铝溶于50毫升无水乙醇，搅比为10，25和50（原子比）称取不同质量的无水AlCl3拌至溶解，然后加入一定量焙烧后的纯硅 SBA一15分子筛，在室温下搅拌12h。
样品过滤后以大量无水乙醇洗涤，在室温下干燥。
然后置于马弗炉中于空气气氛下以9℃/min速率升至550℃焙烧5h。
即得到不同铝含量的Al一SBA一15分子筛，用Al一SBA一15（X）表示，X表示硅铝原子比。
氮气吸附脱附分析结果表明：采用后嫁接掺铝法将四配位铝掺进纯硅SBA-15骨架并没有破坏其P6mm六方介孔结构，保持了其高度的有效性。
二、酸改性的SBA-15系列催化剂酸催化剂在有机合成中应用非常广泛，由于有机合成中一般都是较大分子参与反应，所以需要选取孔径较大的载体负载酸催化剂，以供有机大分子的自由出入，介孔分子筛SBA-15特有的孔道结构正适宜应用于较大的有机分子参与的反应，且这种多相催化剂克服了液体酸催化剂难以回收和循环使用的弊端，是一种更有应用前景的催化剂。
根据不同反应所需的酸性条件，对SBA-15进行酸改性分为两种情况：一种是直接以酸对SBA-15进行酸改性，使其具有一定的酸强度，制备SBA-15负载的中强酸或强酸催化剂；另一种是将具有B酸位和L酸位的金属先引入到SBA-15上，使其具有弱酸性，然后再根据需要进行后处理-15，用做酸催化剂。
磷钨酸催化剂因具有强酸性和不污染环境，有很好的应用前景。
袁兴东等「7」，制备SBA-15负载的弱酸催化剂。
前一种情况常见的是磷钨酸和磺酸基改性的介孔分子筛SBA采用直接和后合成两种方法制备出含磺酸基的介孔分子H,用XRD和红外光谱分析制备过程中催化剂结构和组成的变化。
结筛SBA-15-SO3果表明,两种方法制备出的含磺酸基的催化剂都保持了SBA-15分子筛的完整晶体H。
结构,并含有质子酸中心—SO3三、氧化物改性的SBA-15系列催化剂钛、锆和钒氧化物改性的SBA-15 催化剂，在催化氧化还原反应方面有广泛的应用。
如汪晓星等「8」利用浸渍法合成VOx/SBA-15。
以NH4VO3和VO(C2O4)为钒源时，,将一定量的NH4VO3和VO(C2O4)溶于水后加入计量的载体SBA-15(负载量以V2O5的量为准),搅拌,水浴蒸干,650℃焙烧6 h得到VOx/SBA-15。
通过XRD表征，说明VOx/SBA-15仍维持了SBA-15的特征结构。
闫继娜等「9」用组装的方法得到了高负载量、均匀分布的CoO-NiO负载型SBA-15介孔材料,并采用XRD, BET, HRTEM等测试手段对样品进行了分析。
结果表明,CoO, NiO双组分氧化物已成功地组装进入了SBA-15的有序孔道,在CoO, NiO组装过程中,CoO, NiO含量(w)分别为0．0691和0．0837时,介孔材料的有序结构没有遭到破坏。
四、SBA-15的其他改性方法过渡金属碳化物（特别是碳化钨和碳化钼）具有类似于贵金属的催化性能，以在油、气深度脱硫加氢脱硫烃类异构化甲烷部分氧化和重整制合成气等反应中表现出了优异的催化性能。
然而，大比表面积的载体负载的碳化物催化剂通常情况下在反应中碳化物颗粒容易团聚，从而使催化剂的活性下降较快。
SBA-15具有较大的孔径，将碳化物颗粒插入介孔分子筛SBA-15中，能够将碳化物活性组分高度分散和隔离，这对提高碳化物催化剂的活性和稳定性都是非常有利的。
