架空输电线路的防雷(正式版)
输电线路防雷措施

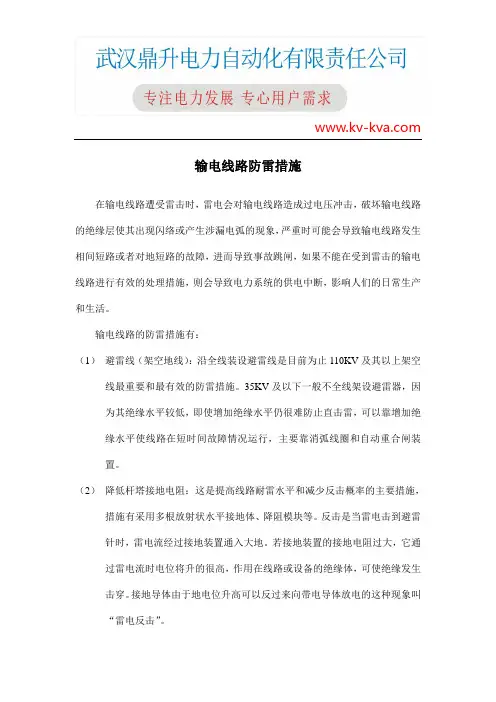

输电线路防雷措施在输电线路遭受雷击时，雷电会对输电线路造成过电压冲击，破坏输电线路的绝缘层使其出现闪络或产生涉漏电弧的现象，严重时可能会导致输电线路发生相间短路或者对地短路的故障，进而导致事故跳闸，如果不能在受到雷击的输电线路进行有效的处理措施，则会导致电力系统的供电中断，影响人们的日常生产和生活。
输电线路的防雷措施有：（1）避雷线（架空地线）：沿全线装设避雷线是目前为止110KV及其以上架空线最重要和最有效的防雷措施。
35KV及以下一般不全线架设避雷器，因为其绝缘水平较低，即使增加绝缘水平仍很难防止直击雷，可以靠增加绝缘水平使线路在短时间故障情况运行，主要靠消弧线圈和自动重合闸装置。
（2）降低杆塔接地电阻：这是提高线路耐雷水平和减少反击概率的主要措施，措施有采用多根放射状水平接地体、降阻模块等。
反击是当雷电击到避雷针时，雷电流经过接地装置通入大地。
若接地装置的接地电阻过大，它通过雷电流时电位将升的很高，作用在线路或设备的绝缘体，可使绝缘发生击穿。
接地导体由于地电位升高可以反过来向带电导体放电的这种现象叫“雷电反击”。
（3）加强线路的绝缘：如增加绝缘子的片数、改用大爬距悬式绝缘子、增大塔头空气距离。
在实施上有很大的难度，一般为提高线路的耐雷水平，均优先采用降低杆塔接地电阻的方法。
（4）耦合地线：在导线的下方加装一条耦合地线，具有一定的分流作用和增大导地线之间的耦合系数，可提高线路的耐雷水平和降低雷击跳闸率。
（5）消弧线圈：能使雷电过电压所引起的单相对地冲击闪络不转变为稳定的工频电弧，即大大减少建弧率和断路器的跳闸次数。
（6）避雷器：不作密集安装，仅用作线路上雷电过电压特别大或绝缘薄弱的防雷保护。
能免除线路的冲击闪络，使建弧率降为零。
（7）不平和绝缘：为了避免线路落雷时双回路同事闪络跳闸而造成的完全停电的严重局面，当采用通常的防雷措施都不能满足要求时，在雷击线路时绝缘水平较低的线路首先跳闸，保护了其他线路。

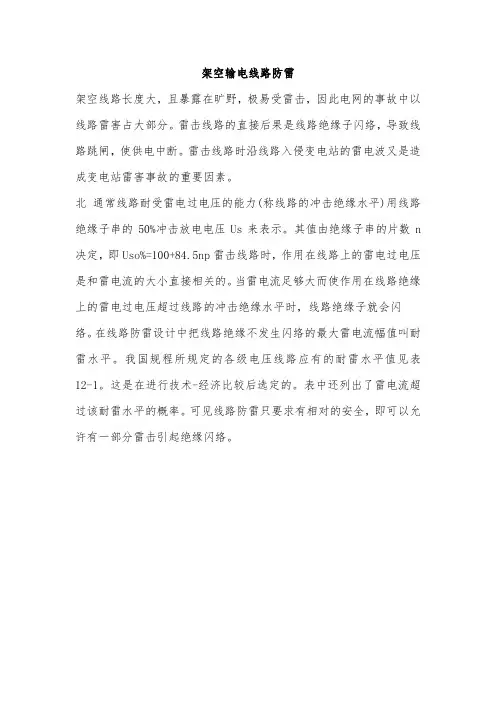

架空输电线路防雷
架空输电线路防雷
架空线路长度大，且暴露在旷野，极易受雷击，因此电网的事故中以线路雷害占大部分。
雷击线路的直接后果是线路绝缘子闪络，导致线路跳闸，使供电中断。
雷击线路时沿线路入侵变电站的雷电波又是造成变电站雷害事故的重要因素。
北通常线路耐受雷电过电压的能力(称线路的冲击绝缘水平)用线路绝缘子串的50%冲击放电电压Us来表示。
其值由绝缘子串的片数n 决定，即Uso%=100+84.5np雷击线路时，作用在线路上的雷电过电压是和雷电流的大小直接相关的。
当雷电流足够大而使作用在线路绝缘上的雷电过电压超过线路的冲击绝缘水平时，线路绝缘子就会闪络。
在线路防雷设计中把线路绝缘不发生闪络的最大雷电流幅值叫耐雷水平。
我国规程所规定的各级电压线路应有的耐雷水平值见表12-1。
这是在进行技术-经济比较后选定的。
表中还列出了雷电流超过该耐雷水平的概率。
可见线路防雷只要求有相对的安全，即可以允许有一部分雷击引起绝缘闪络。
高压架空输电线路防雷措施
背景介绍•高压架空输电线路的防雷措施是保证电力系统安全运行的重要环节。
采取科学合理的防雷措施，可以减少雷电对高压架空输电线路的损害，降低线路跳闸率，提高电力系统的稳定性和可靠性。
同时，防雷措施还可以保护周边环境和人民生命财产安全，对于维护社会稳定和促进经济发展具有重要意义。
防雷措施的重要性安装避雷线避雷线的作用避雷线通常沿着导线或杆塔进行安装，其安装角度和高度需根据具体的地理环境和气象条件进行设计。
避雷线的安装方式避雷线的优点降低杆塔接地电阻降低接地电阻的方法降低接地电阻的优点接地电阻的作用安装避雷器030201强化绝缘避雷线的应用避雷线的应用可以有效地将雷电电流引导到架空线上，避免雷电直接击中线路或设备。
避雷线的安装位置和数量需根据线路的具体情况和环境进行设计，一般在线路的关键部位和易受雷击的区域应加强避雷线的布置。
避雷线的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。
接地电阻的应用接地电阻是将雷电电流引入大地的关键设备，其阻值大小直接影响到电流的引入效果。
接地电阻的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强接地电阻的布置。
接地电阻的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的导电性能和耐腐蚀性能。
避雷器的应用避雷器的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强避雷器的布置。
避雷器的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。
避雷器是一种将雷电电流引入地下的设备，其作用是在雷电电流过大时将其引入地下，避免对线路或设备造成损坏。
强化绝缘的应用强化绝缘是通过加强线路或设备的绝缘材料来提高其耐压能力，从而减少雷电电流对线路或设备的损坏。
强化绝缘的措施包括采用高性能的绝缘材料、增加绝缘层的厚度、添加绝缘涂层等。
强化绝缘的应用需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强绝缘材料的强化。
架空输电线路的防雷(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改架空输电线路的防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes架空输电线路的防雷(标准版)1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。
避雷线的主要作用是防止雷直击导线，同时还具有以下作用：①分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；②通过对导线的耦合作用可以减小线路绝缘子的电压；③对导线的屏蔽作用还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈好，而且避雷线在线路造价中所占的比重也愈低。
因此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。
避雷线对边导线的保护角应做得小一些，一般采用20°～30°。
220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。
为了起到保护作用，避雷线应在每基杆塔处接地。
在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。
为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷线经过一个小间隙对地(杆塔)绝缘起来。
雷击时，间隙被击穿，使避雷线接地。
2降低杆塔接地电阻降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。
架空线路遭雷击原因及防雷措施
架空线路遭雷击原因及防雷措施架空线路是指在空中悬挂的输电线路，它是电力系统中非常重要的一部分，负责输送电力到各个地方。
架空线路常常容易遭到雷击，造成电力系统的故障，给人们的生产生活带来很大的影响。
那么，架空线路遭雷击的原因是什么？我们又该如何采取防雷措施呢？一、架空线路遭雷击的原因1. 大气环境当大气中出现局部电荷分离，形成雷云时，就会产生雷电。
雷电的产生是由于云层中的冰晶和水滴之间发生碰撞，使云层内各处带电，产生了电场。
2. 架空线路高度架空线路一般都建立在高处，比如山顶、高层建筑等地方，而雷电会比较容易袭击高处的物体。
3. 气候一般来说，夏季是雷电活动的高发期，因为夏季大气湿度大，云层构成较多。
架空线路所采用的金属或者合金等材料，特别是高张力、高性能的导线，很容易成为雷电袭击的目标。
二、防雷措施1. 防雷装置在架空线路上安装防雷装置是最常见的预防措施。
这些装置一般采用封闭式避雷器，其原理是在雷电侵击时，将其引入大地，分散电流，保护线路和设备不受雷击影响。
2. 避雷线为了减少雷电对架空线路的影响，可以在线路上方安装一根金属绳——避雷线。
这样可以将雷电引向地下，减少对线路本身的影响。
3. 架设钢塔架设钢塔是确保架空线路安全运行的关键。
钢塔具有良好的导电性和耐腐蚀性，可以降低雷电对架空线路的影响。
4. 专业巡检定期对架空线路进行巡检，及时发现线路的损坏和老化情况，进行维护和修复，可以减少线路遭雷击的可能性。
5. 提高设备的耐雷水平对于电力设备，提高其耐雷水平也是很重要的防雷措施。
采用抗雷冲击能力强的设备替代易受雷电影响的设备，可以保障电力系统的安全运行。
通过以上防雷措施，我们可以有效地减少架空线路遭雷击的可能性，保障电力系统的正常供电。
还需要注意的是，在架空线路遭雷击后，需要及时对设备和线路进行维护和修复，确保电力系统的安全和稳定。
提升防雷意识，加强防雷设备的维护与更新，对于保障电力系统正常运行具有非常重要的意义。
架空输电线路防雷导则
架空输电线路防雷导则架空输电线路防雷导则是为了确保电力系统的安全运行而制定的一系列指导原则。
雷电是自然界一种常见的天气现象，其可以造成电力系统的瞬时过电压，导致设备损坏、电压失控以及线路中断等问题。
为了减少雷电造成的危害，架空输电线路防雷导则制定了以下一些相关参考内容：1. 防雷系统的规划：架空输电线路防雷导则需要对电力系统中的设备进行分析和评估，确定其防雷保护要求。
根据线路的特点和周围环境，制定适当的防雷系统规划。
2. 导线选材：架空输电线路防雷导则鼓励选用钢芯铝绞线或钢芯铝包钢线等带有钢芯的导线，以增加其对雷电的耐受能力。
3. 防雷装置的选择：架空输电线路防雷导则建议在电力系统的适当位置安装避雷针、避雷带或雷电接地装置等防雷设备，以将雷电集中引入地下或大地中。
4. 避雷针的布置：架空输电线路防雷导则要求避雷针的规划和布置应符合国家相关标准，避雷针应安装在架空塔顶或高处，以提供更好的防雷保护效果。
5. 地线系统的设置：架空输电线路防雷导则鼓励设置完善的地线系统，包括接地线、接地块、接地极等，以提供低阻抗的雷电接地路径。
6. 绝缘的保护：架空输电线路防雷导则要求对设备和连接点进行绝缘保护，避免雷电造成的电弧和漏电事故。
7. 定期检测和维护：架空输电线路防雷导则强调对防雷系统的定期检测和维护，包括检查避雷针的完好性、地线系统的接地情况以及设备的绝缘状态等。
8. 人员培训和安全意识：架空输电线路防雷导则建议对电力系统的工作人员进行防雷知识的培训，并提高其对雷电危害的安全意识，以降低事故的发生率。
以上是关于架空输电线路防雷导则的一些相关参考内容。
制定和遵守这些指导原则，可以有效减少雷电对电力系统造成的危害，提高电力系统的可靠性和安全性。
10kV架空配电线路的防雷措施
Electric Power Technology272《华东科技》10kV 架空配电线路的防雷措施黄思海（韶关市擎能设计有限公司，广东 韶关 512000）摘要：城乡电网主要为10kV 架空配电线路，该线路途径存在着复杂的地理环境，且处于较低的绝缘水平，因雷击造成事故而跳闸的概率较高，在配置架空配电线路时，需实施良好的防雷措施。
基于此，以下对10kV 架空配电线路的防雷措施进行了探讨，以供参考。
关键词：10kV；架空配电线路；防雷措施在过去的2年里，为了加强10kV 配电网的建设和管理，提升安全、经济效益和服务水准的网络，和提高效率的投入产出综合分销网络资产，供电公司实施全过程精益管理分销网络在龙岩供电公司的整个系统。
专注于重建发病率高的断层线10kV，通过统计分析10kV 线路的故障原因，10kV 线路操作时被发现的弱点，和正在采取方法方式，最终找到降低10kV 线路故障方法方式，降低10kV 线路故障，提升10kV 配电线路的管理水准。
1 自然界雷电概述 雷电是自然界常见的集声、光、电为一体的现象，往往伴有闪电和雷鸣而出现，对人类的活动有重大影响，能够产生有机物质孕育农作物，还可以补充大气中电离层的电荷，防止太阳和宇宙中的射线进入地球表面，但是雷电也是导致高压输配电线路故障的重要因素。
当输配电线路被雷电击中时，会产生泄入大地的雷电流，引起巨大的电磁效应、机械效应和热效应，从而影响输配电线路的正常运行。
雷电作为一种特殊电脉冲波，产生时会伴随着强大的脉冲磁场，其中直击雷和感应雷这两种雷电形式对输配电线路的危害尤为严重。
直击雷能够在很短的时间内放出大量的电荷，会对设施和设备造成直接破坏，破坏能力十分巨大，中国每年造成直接财产损失超10亿美元。
而感应雷分为电磁感应雷和静电感应雷，雷电放电时，雷电流在附近空间中剧烈变化而产生强磁场可以引起电磁感应雷，若不能及时引入地下，极可能发生安全事故；架空线路的导线被积云所感应上大量电荷生成静电感应雷，使电压倍增，影响输配电线路。
架空输电线路防雷讲义(演示版)
架空输电线路防雷讲义(演示版)湖北电网架空输电线路防雷1 湖北电网雷害情况输电线路地处旷野，纵横交错，绵延数千里，很容易遭受雷击。
雷击是造成线路跳闸停电事故的主要原因，同时雷击线路形成的雷电过电压波，沿线路传播侵入变电站，也是危害变电站设备安全运行的重要因素。
电网中的事故以输电线路的故障占大部分，而架空输电线路的供电故障一半是雷电引起的。
我国线路运行的大量统计数据表明，无论是高压或超高压的输电线路，雷害故障占线路故障的40%～70%，因此必须十分重视输电线路的雷电过电压及其保护问题。
1.1湖北输电线路雷害特征1.1.1 雷电活动的季节特征湖北的雷雨最早从每年的1月开始，最迟到12月结束，且7、8月达到高峰（见图1）。
其中春季和夏季雷雨天气较多，此时不仅落雷密度大，而且雷电流幅值高，线路遭受雷击跳闸集中发生在每年的4月--8月。
1.1.2 湖北地区雷击多发区的划分湖北地区向东方向和中部江汉平原地势平坦，雷害活动较少，北部、西部和南部山区、丘陵地带是雷害活动频发区域，这主要包括宜昌、襄樊、十堰、随州、咸宁、黄石。
黄石地区由于地下金属矿产丰富，引雷作用较为明显。
各地区根据多年来线路雷击跳闸情况结合雷电定位系统划分雷击多发区，湖北输电线路90%的雷害均发生在各自的雷击多发区。
荆州由于地处江汉平原，雷害较少，雷击点分散，雷击多发区特征不明显。
下图为湖北省各地区落雷密度图。
1宜昌鄂州黄冈黄石荆州十堰2咸宁襄樊孝感荆门武汉随州图2 湖北各地区1998年－2007年年平均落雷密度分布图根据各地区落雷密度统计并结合运行经验，划分的雷击多发区，见表1。
表1 各单位划分的雷击多发区3从调研的情况看，根据落雷密度与运行经验确定的雷击多发区基本一致。
宜昌、襄樊、十堰、随州、黄石、咸宁是防雷重点地区。
1.2湖北输电线路雷击跳闸总体情况4从国网公司、华网公司、湖北电力公司近几年统计情况看，在输电线路跳闸总次数中，由雷击引起的线路跳闸占第一位。
输电线路的防雷保护
各级线路应有的耐雷水平
雷直击相应电压 35kV 等级导线时
220kV 330k 500kV V
耐雷水平
3.5 kA 12 kA 16 27.4 kA kA
超电雷闪过流直络耐概击，雷率导我水线国平会1雷1引0k起V9及几1.2以乎%上所线有7路电3需压.1%全等线级6%架的5.设线8 避路4雷绝8线缘.8%子
雷击杆塔塔顶时的过电压和耐雷水平
导线电位
（1）负极性雷电流沿杆塔向下和避雷线两 侧传播，使塔顶电位升高，并通过电磁耦 合使导线电位升高
（2）雷击杆塔，在导线上产生与负极性雷 电流极性相反的正极性感应过电压
雷电流 iL=ib+igt igt=βiL β为分流系数 塔顶和避雷线电位最大值uA=βI（Rch+Lgt/2.6 ）
4．最后一道防线是即使跳闸也不要中断电力的供应。为此，可 以采用自动重合闸装置，或用双回路或环网供电。
感应雷过电压
感应雷过电压= 静电分量＋电磁分量
感应雷过电压大小
无避雷线时： 有避雷线时：
避雷线对感应雷过电压有屏蔽作用，可使 导线感应过压↓（1-K）倍
感应雷过电压特点
幅值≤500KV（仅对35 KV及以下系统有威 胁）
感应雷过电压 雷击导线水平距离65m以外的大地时，由于 空间电磁场的急剧变化，在导线上感应出的 过电压，称为感应雷过电压
直击雷
（1）雷击输电线路 无避雷线的线路最易发生，但即使有避雷
线，雷电仍可能绕过避雷线的保护范围而 击于导线（绕击） （2）雷击杆塔或避雷线 杆塔电位升高，造成绝缘子闪络，形成反击
三、 输电线路的雷击跳闸率
引起
感应雷 直击雷
过电压的雷电流>耐雷水平
绝缘冲击闪络
架空输电线路的防雷及接地措施
架空输电线路的防雷及接地措施架空输电线路一直以来都是电力行业中的重要组成部分，它们将电力从发电厂输送到各个用电单位，承载着人们日常生活和各行各业的发展。
然而，架空输电线路在运作过程中也会遭受各种天气影响，如雷电天气会对架空输电线路造成破坏，危及电网的正常运行。
因此，防雷及接地措施的重要性不言而喻。
一、架空输电线路的特点架空输电线路是由一系列电线、电缆、线杆和附属设备组成的，其主要特点包括以下几点：1.线杆的高度往往在10米以上，电线从高空悬挂，因此容易受到雷电影响。
2.电线之间的距离比较短，面积大，容易形成较强的电荷场，也容易被雷电击中。
3.电线由金属材料构成，易于导电，雷电一旦击中，容易引起电线或设备的损坏。
二、防雷措施1.避雷针避雷针是一种用于保护建筑物或其他大型设施免受雷击的装置，其原理是将大气中的自然电荷引到高处，形成电位差，从而避免雷电击中。
同样的道理，对于架空输电线路，也可以设置避雷针来保护电线或设备不受雷电影响。
2.避雷网避雷网是用金属网构成的，通常被安装在建筑物的屋顶或高处，可以有效地抵御雷电攻击。
对于架空输电线路，避雷网同样可以起到保护作用。
一般情况下，避雷网需要与接地网相连接，以便将蓄电荷等电荷引导到地下。
3.接地线接地线是将设备与大地相连的一种导线，通过进行接地，可以将电压和电流引入地下，以地下的土壤和其他材料来分散和吸收电能。
对于架空输电线路，通过铺设接地线并与电线或设备相连接，当雷电击中时，可以将电流引入地下，保证电线或设备的安全。
三、接地措施1.接地网接地网是一个基本的电气安装，主要是为了将设备的金属构件连接到地下，使其与地面保持相同的电位。
对于架空输电线路，首先需要建造一个良好的接地网，这样可以避免雷电攻击造成的电势差，确保系统的稳定运行。
2.接地极接地极是一种地下导电材料，作为接地系统的一部分，其主要功能是将电荷引入地下，以达到保护设备的目的。
对于架空输电线路，需要建立接地极，在架空线路的某些关键位置，如变电站、变压器、柱塞、配电盘等地方进行安装，以形成一个完整的接地系统。
架空线路遭雷击原因及防雷措施
架空线路遭雷击原因及防雷措施架空线路遭雷击是指在雷电天气中，架空输电线路遭到雷击而导致停电或设备损坏的现象。
雷击是一种自然灾害，如果不能有效防范和应对，将给电力系统运行带来严重影响。
了解架空线路遭雷击的原因以及采取有效的防雷措施至关重要。
我们来看一下架空线路遭雷击的原因。
架空线路遭雷击的主要原因包括以下几点：1. 雷击频率高：架空线路位于室外，暴风雨天气时容易遭受雷击。
特别是在山区、高地等地形复杂的地区，雷电活动频繁，架空线路遭雷击的概率相对较高。
2. 线路长距离：架空线路一般都是长距离输电，线路越长，遭雷击的概率也越高。
3. 雷电能量巨大：雷电能量巨大，一次雷击就能产生几十万伏特的电压。
当架空线路遭雷击时，会造成电缆或导线瞬间过压，导致设备损坏或停电。
接下来，我们谈谈如何防范架空线路遭雷击。
防雷措施主要从以下几个方面着手：1. 定期检查维护：对架空线路进行定期检查，及时发现并处理存在的隐患和故障。
包括检查线路架设是否符合要求，绝缘子是否完好，接地系统是否良好等。
2. 安装避雷设备：在架空线路附近或者线路跨越雷电频繁地区，安装避雷设备是非常必要的。
避雷设备包括避雷针、避雷带等，能够吸引雷电，并将雷电导入地下，保护线路不受雷击。
3. 提高设备耐雷能力：对于输电线路和设备，提高其耐雷能力也是防雷的重要手段。
采取合理的接地措施，增大接地电阻，减小设备对雷电的影响。
4. 增强技术监控：运用先进的技术手段，监控架空线路的状态，及时发现线路异常情况，采取相应的措施，保障线路安全稳定运行。
5. 人员培训和应急预案：加强员工的防雷知识培训，并建立完善的应急预案，一旦发生雷击事故，能够及时、有效地处置，减少事故损失。
架空线路遭雷击是一种不可避免的自然灾害，但我们可以通过科学的防雷措施和技术手段，有效降低架空线路遭雷击的风险，保障电力系统的安全稳定运行。
希望各地的电力部门和相关单位能够高度重视架空线路遭雷击问题，加强防雷意识和技术水平，共同提高架空线路的抗雷能力，确保电力系统的正常运行。
架空输电线路防雷措施
架空输电线路防雷措施架空输电线路防雷措施架空输电线路是连接电源厂、变电站及用户的主要电力传输通道，是电网系统的重要组成部分。
然而，在雷电活动频繁的地区，架空输电线路往往面临严重的雷电灾害威胁，引发各种线路事故。
因此，架空输电线路的防雷工作至关重要，必须采取合理可行的措施来确保线路的安全运行。
一、架空输电线路的特点1、长线路、高杆塔：架空输电线路一般跨越山谷、河流等地形复杂的区域，需要高杆塔支撑，其线路长度往往达到几百公里以上。
2、集落密集：随着城市化进程的不断加快，架空输电线路不可避免地要穿越人口密集区域，这加大了防雷工作的难度。
3、高电压、大电流：架空输电线路一般采用高于220kV、甚至500kV以上的高电压输电，受电端的电流也很大，因此对防雷措施的要求很高。
二、架空输电线路的防雷措施1、引雷接地引雷接地是指将雷电引入地下，以减少雷电对架空输电线路的破坏力。
具体措施包括：（1）杆塔接地：对于架空输电线路的杆塔，在深层土壤中钻孔、埋放电极，将杆塔与深层土层直接接通，形成一定的接地网。
（2）导线接地：在架空输电线路导线的每个杆塔上，安装接地线，将导线接地，以震荡雷电电压。
2、避雷针避雷针是将空气中存在的雷电集中在避雷针顶部，减少大地与云之间的电荷过渡。
具体措施包括：（1）安装避雷针：在架空输电线路的每个杆塔上方，安装避雷针，将避雷针接地，使之与架空输电线路杆塔的接地网相连。
（2）避雷绝缘子串：在导线张力较大处，安装避雷绝缘子串，用以增强其防雷能力。
3、避雷装置避雷装置是指将雷击能量通过适当的元件进行断开，以保障线路安全。
具体措施包括：（1）雷电监测装置：通过架设适当的雷电监测装置，监测雷电密集区域的雷击情况，及时采取相应的措施。
（2）避雷放电装置：在导线张力较大处，采用避雷放电装置，在雷电冲击导线时，使其迅速放电，达到抵消雷电的效果。
三、结语架空输电线路的防雷工作需要综合考虑诸多因素，采取科学合理的措施和方法，才能确保线路的安全运行。
架空输电线路防雷措施详细版
文件编号：GD/FS-9033（解决方案范本系列）架空输电线路防雷措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________架空输电线路防雷措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
架空输电线路是电力网及电力系统的重要组成部分。
由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。
架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。
架空输电线路雷害事故的形成通常要经历这样四个阶段：输电线路受到雷电过电压的作用：输电线路发生闪络；输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。
针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”，即：1防直击，就是使输电线路不受直击雷。
2防闪络，就是使输电线路受雷后绝缘不发生闪络。
3防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧。
4防停电，就是使输电线路建立工频电弧后不中断电力供应。
架空输电线路防雷的具体措施现对生产运行部门常用的架空输电线路防雷改进措施简述如下：1架设避雷线架设避雷线是输电线路防雷保护的最基本和最有效的措施。
避雷线的主要作用是防止雷直击导线，同时还具有以下作用：1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；2）通过对导线的耦合作用可以减小线路绝缘子的电压；3）对导线的屏蔽作用还可以降低导线上的感应过电压。
架空输电线路的防雷及接地措施
雷电具有极大的破坏力，可能导致人身伤亡和财产损失。通 过采取有效的防雷措施，可以降低雷电对架空输电线路及其 周边环境的危害，从而避免因雷电灾害引发的人身和财产损 失。
架空输电线路防雷的现状
防雷设施建设不足
部分地区的架空输电线路防雷设施建设不足，缺乏必要的避雷线、避雷器等防 雷设备，导致线路在遭受雷电袭击时容易发生故障。
架空输电线路分布广泛，穿越的地理环境复杂多变，包括山区、丘陵、平原等地 形。这些不同的地理环境对防雷设施的建设和维护提出了更高的要求。
02
架空输电线路的防雷措施
安装避雷线
避雷线是架空输电线路最基本的防雷措施之一，通过在导线上方安装避雷线，当雷电击中线路时，避雷线将雷电电流引入地 下，以保护线路免受雷击。
避雷器的选择应考虑其额定电压、电 流和安装位置等因素。
架设耦合地线
耦合地线是一种通过增加一条地线来提高线路防雷能力的措施，通过耦合地线与导线之间的耦合作用 ，提高线路的耐雷水平。
耦合地线的架设方式应根据线路的具体情况来确定，包括耦合地线的截面积、位置和架设方式等。
03
架空输电线路的接地措施
杆塔接地装置
培训
对架空输电线路的维护人员进行防雷知识培 训，提高其防雷技能和意识。
宣传
通过宣传栏、宣传册等方式，向公众普及架 空输电线路的防雷知识和应对方法，提高公 众的防雷意识和自我保护能力。
05
结论与展望
架空输电线路防雷及接地措施的重要性
保障电力系统的稳定运行
架空输电线路是电力系统的重要组成部分，其稳定运行对于保障电力系统的供电可靠性至 关重要。防雷及接地措施可以有效地减少雷击对线路稳定运行的影响，避免因雷击导致的 大规模停电事故。
架空输电线路的防雷保护
U d = kU T α hd (1 k )
(13)
3.1 雷击塔顶时直击雷过电压(续)
绝缘子串两端电压为塔顶荷导线电位之差
hd U j = I ( β R ch + β + )(1 k ) 2.6 2.6 L gt
(14)
当雷电流较大,冲击接地电阻较大时, j > U 50% U 时,绝缘子串闪络,耐雷水平为
(10)
由此可知,增加线路绝缘强度,增大导线间的耦 合系数,减小杆塔接地电阻,减小杆塔电感等措 施均可提高线路的耐雷水平.
3.1 雷击塔顶时直击雷过电压(续)
(2)有避雷线 塔顶电位为
di t uT = i t R ch + L gt (11) dt it = βi (12)
β 流作用, < 1 .
2.1 感应过电压的产生(续)
图1(a)中,在有负电荷雷云的先导放电阶段,由于 静电感应,在导线表面电场强度E的切向分量Ex 的驱动下,与雷云异号的正电荷被吸引到靠近先 导通道的一段导线上排列成束缚电荷,而导线中 负电荷则被排斥到导线两侧远方或经线路的泄漏 电导和系统的中性点逸入大地.
2.1 感应过电压的产生(续)
2.1 感应过电压的产生(续)
由于主放电通道与导线基本上是互相垂直, 互感不大.再者,主放电速度为光速的 (1/20~1/2),因此电磁感应分量不会很大. 总的说,电磁感应分量要比静电感应分量小 很多,约为后者的1/5.考虑到这两种分量出 现最大值的时刻不同,故在感应雷过电压幅 值的构成上,静电感应分量将起主要作用.
额定 电压 (kV) 耐雷 水平 (kA) 35 66 110 220 330 500
20~30
30~60
40~75
架空输电线路防雷导则
架空输电线路防雷导则一、前言随着社会的发展，电力系统的建设越来越重要，而输电线路作为电力系统的重要组成部分，其安全稳定运行对整个电力系统的运行至关重要。
然而，雷击是输电线路运行中不可避免的问题之一，因此架空输电线路防雷导则显得尤为重要。
二、雷击对输电线路的危害雷击是指大气中产生的强大静电场与地面或物体之间产生放电现象。
当雷击发生在输电线路上时，会带来以下危害：1. 毁坏杆塔和绝缘子：雷击会在杆塔和绝缘子上形成高压脉冲，导致杆塔和绝缘子受到损坏或破裂。
2. 烧毁设备：雷击产生高温火花，容易引起设备损坏或烧毁。
3. 造成停电：当输电线路受到雷击时，可能会造成局部或整条线路停电。
4. 影响供电质量：由于输电线路受到雷击后可能出现短暂故障或停电，从而影响供电质量。
三、架空输电线路防雷导则的重要性为了保证输电线路的安全稳定运行，必须采取有效的防雷措施。
架空输电线路防雷导则是一种有效的防雷措施，其重要性主要体现在以下几个方面：1. 保护设备：架空输电线路防雷导则可以有效地保护设备不受到雷击的损坏。
2. 保障供电：通过采取架空输电线路防雷导则，可以减少因雷击造成的停电或故障，从而保障供电。
3. 提高供电质量：通过采取架空输电线路防雷导则，可以减少因雷击造成的停电或故障，从而提高供电质量。
四、架空输电线路防雷导则的实现方法1. 接地系统接地系统是一种常用的防雷措施。
通过将输电线路与大地接通，可以将静电场转移到大地中去，并消除静荷。
在接地系统中，接地体是起到关键作用的部分。
接地体应该具有良好的导体性能和耐腐蚀性能。
2. 避雷针避雷针是一种常用的防雷措施。
它通过将架空输电线路上的避雷针与大地接通，形成一个保护区域，从而将雷击电流引入大地中去。
避雷针应该设置在杆塔顶部，并保持良好的接地。
3. 避雷线避雷线是一种常用的防雷措施。
它通过将架空输电线路上的避雷线与大地接通，形成一个保护区域，从而将雷击电流引入大地中去。
避雷线应该设置在杆塔顶部，并保持良好的接地。
架空输电线路防雷措施
架空输电线路防雷措施引言架空输电线路是电力系统中常见的一种输电方式，具有经济高效、施工方便等特点。
由于输电线路所处的环境会受到天气、环境等因素的影响，因此在线路设计和运行中需要考虑各种外界因素对线路的影响，其中防雷措施是十分重要的一项。
雷击对输电线路的危害架空输电线路经常会受到雷击的影响，雷击对输电线路造成的危害主要有以下几个方面：1.直接破坏：雷击可以直接击穿输电线路，造成线路短路或断路；2.间接损伤：雷击过程中激发出的高电压浪涌会对线路产生电磁感应，使线路设备中的电气元件损坏；3.稳定性下降：经常受到雷击的线路应力会发生变化，可能导致线路的稳定性下降。
因此，为了保障架空输电线路的安全稳定运行，必须采取合适的防雷措施。
架空输电线路防雷措施1.避雷针避雷针是一种具有特殊形状的导体，能够通过放电将雷电能量放到地面。
在架空输电线路的设计中，常常会使用避雷针将线路系统与地面之间建立连接，使得雷电能够被有效引导消散，从而减少高压电由于雷击危险。
2.悬挂避雷器悬挂式避雷器是一种常见的防雷设备，其主要作用是限流和隔离，其结构由过电压保护器和金属氧化物避雷器组成，氧化物避雷器能够快速接受和隔离激发的电压高涌，而过电压保护器则不能过流，保护线路设备免受峰值过电压的破坏。
通过在输电线路中安装悬挂式避雷器，可以有效地减少雷击对线路的危害。
3.接地网接地网是一种通过对线路系统进行接地的方法，使得被击中的高电压能够通过地面消散，从而减少高压电由于雷击危险的存在。
在接地网的建设中，需要对接地材料、接地深度、接地网结构、接地点等多个方面进行细致的考虑。
4.绝缘子绝缘子是支撑架空输电线路上的导线的设备，其被用来隔离导线电位与塔身之间的电位差。
在防雷方面，绝缘子的材料、结构和使用状态等都会对防雷效果产生重要影响。
结论架空输电线路防雷措施是保障架空输电线路安全稳定运行的重要措施之一。
在设计和运营中，需要综合考虑多个因素，采取合适的措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：TP-AR-L3224
In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.
（示范文本）
编订：_______________
审核：_______________
单位：_______________
架空输电线路的防雷(正
式版)
架空输电线路的防雷(正式版)
使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1 架设避雷线
架设避雷线是输电线路防雷保护的最基本和最有
效的措施。
避雷线的主要作用是防止雷直击导线，同
时还具有以下作用：①分流作用，以减小流经杆塔的
雷电流，从而降低塔顶电位；②通过对导线的耦合作
用可以减小线路绝缘子的电压；③对导线的屏蔽作用
还可以降低导线上的感应过电压。
通常来说，线路电压愈高，采用避雷线的效果愈
好，而且避雷线在线路造价中所占的比重也愈低。
因
此规程规定，220kV及以上电压等级的输电线路应全线架设避雷线，110kV线路一般也应全线架设避雷线。
同时，为了提高避雷线对导线的屏蔽效果，减小绕击率。
避雷线对边导线的保护角应做得小一些，一般采用20°～30°。
220kV及330kV双避雷线线路应做到20°左右，500kV及以上的超高压、特高压线路都架设双避雷线，保护角在15°及以下。
为了起到保护作用，避雷线应在每基杆塔处接地。
在双避雷线的超高压输电线路上，正常的工作电流将在每个档距中两根避雷线所组成的闭合回路里感应出电流并引起功率损耗。
为了减小这一损耗，同时为了把避雷线兼作通讯及继电保护的通道，可将避雷
线经过一个小间隙对地(杆塔)绝缘起来。
雷击时，间隙被击穿，使避雷线接地。
2 降低杆塔接地电阻
降低杆塔接地电阻可以减小雷击杆塔时的电位升高，这是配合架设避雷线所采取的一项有效措施。
规程要求，有避雷线的线路，每基杆塔的工频接地电阻在雷季干燥时不宜超过表1所列数值。
表1 有避雷线输电线路杆塔的工频接地电阻
土壤电阻率Ωm 100及以下 100～500 500～1000 1000～2000 2000以上
接地电阻Ω 10 15 20 25 30
3 架设耦合地线
在降低杆塔接地电阻有困难时，可采用架设耦合地线的措施，即在导线下方再架设一条地线。
它的作用主要有以下方面：①加强避雷线与导线间的耦合，使线路绝缘上的过电压降低；②增加了对雷电流的分流作用。
运行经验表明，耦合地线对减小雷击跳闸率的效果是显著的，尤其在山区的输电线路其效果更为明显。
4 采用中性点非有效接地方式
在我国35kV及以下电力系统中采用中性点不接地或经消弧线圈接地的方式。
这样可使由雷击引起的大多数单相接地故障能够自动消除，不致引起相间短路和跳闸。
而在二相或三相落雷时，由于先对地闪络的一相相当于一条避雷线，增加了分流和对未闪络相
的耦合作用，使未闪络相绝缘上的电压下降，从而提高了线路的耐雷水平。
因此，对35kV线路的钢筋混凝土杆和铁塔，必须做好接地措施。
5 加强线路绝缘
由于输电线路个别地段需采用大跨越高杆塔(如：跨河杆塔)，这就增加了杆塔落雷的机会。
高塔落雷时塔顶电位高，感应过电压大，而且受绕击的概率也较大。
为降低线路跳闸率，可在高杆塔上增加绝缘子串片数，加大大跨越档导线与地线之间的距离，以加强线路绝缘。
在35kV及以下的线路可采用瓷横担等冲击闪络电压较高的绝缘子来降低雷击跳闸率。
6 装设自动重合闸装置
由于线路绝缘具有自恢复性能，大多数雷击造成的闪络事故在线路跳闸后能够自行消除。
因此，安装自动重合闸装置对于降低线路的雷击事故率具有较好的效果。
据统计，我国110kV及以上的高压线路重合闸成功率达75%～95%，35kV及以下的线路成功率约为50%～80%。
因此，各级电压等级的线路均应尽量安装自动重合闸装置。
7 安装线路避雷器
即使在全线架设避雷线，也不能完全排除在导线上出现过电压的可能性，安装线路避雷器可以使由于雷击所产生的过电压超过一定的幅值时动作，给雷电流提供一个低阻抗的通路，使其泄放到大地，从而限
制了电压的升高，保障了线路、设备安全。
8 采用不平衡绝缘方式
在现代高压及超高压线路上，同杆架设的双回路线路日益增多，对此类线路在采用通常的防雷措施尚不能满足要求时，可考虑采用不平衡绝缘方式来降低双回路雷击同时跳闸率，以保障线路的连续供电。
不平衡绝缘的原则是使双回路的绝缘子串片数有差异，这样，雷击时绝缘子串片数少的回路先闪络，闪络后的导线相当于地线，增加了对另一回路导线的耦合作用，提高了线路的耐雷水平使之不发生闪络，保障了另一回路的连续供电。
此处输入对应的公司或组织名字
Enter The Corresponding Company Or Organization Name Here。
