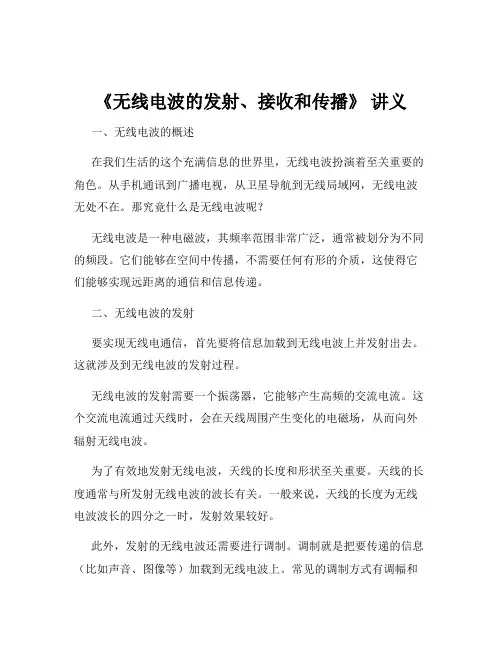

《无线电波的发射、接收和传播》 讲义
《无线电波的发射、接收和传播》讲义一、无线电波的概述在我们生活的这个充满信息的世界里，无线电波扮演着至关重要的角色。
从手机通讯到广播电视，从卫星导航到无线局域网，无线电波无处不在。
那究竟什么是无线电波呢？无线电波是一种电磁波，其频率范围非常广泛，通常被划分为不同的频段。
它们能够在空间中传播，不需要任何有形的介质，这使得它们能够实现远距离的通信和信息传递。
二、无线电波的发射要实现无线电通信，首先要将信息加载到无线电波上并发射出去。
这就涉及到无线电波的发射过程。
无线电波的发射需要一个振荡器，它能够产生高频的交流电流。
这个交流电流通过天线时，会在天线周围产生变化的电磁场，从而向外辐射无线电波。
为了有效地发射无线电波，天线的长度和形状至关重要。
天线的长度通常与所发射无线电波的波长有关。
一般来说，天线的长度为无线电波波长的四分之一时，发射效果较好。
此外，发射的无线电波还需要进行调制。
调制就是把要传递的信息（比如声音、图像等）加载到无线电波上。
常见的调制方式有调幅和调频。
调幅是改变无线电波的振幅来表示信息，而调频则是改变无线电波的频率来表示信息。
在实际的发射系统中，还需要功率放大器来增强信号的强度，以确保信号能够传播到足够远的距离。
三、无线电波的传播无线电波在空间中的传播方式主要有地波传播、天波传播和空间波传播。
地波传播是指无线电波沿着地球表面传播。
这种传播方式适用于中波和长波，它们能够沿着地面绕过障碍物，传播距离较远，但信号容易受到地面吸收和干扰。
天波传播是无线电波被发射到高空的电离层后，被反射回地面的传播方式。
短波主要通过这种方式传播。
电离层的特性会随着时间和季节等因素发生变化，这可能导致信号的不稳定和衰落。
空间波传播则是指无线电波像光线一样直线传播。
这种传播方式适用于超短波和微波，常用于卫星通信、雷达等领域。
但由于是直线传播，其传播距离受到地球曲率的限制，需要通过中继站来延伸传播距离。
此外，无线电波在传播过程中还会受到衰减和干扰。
无线电发射、接收原理(讲稿)
5、关于无线电波的传播下列叙述正确的是： A 电磁波频率越高，越易沿地面传播； B 电磁波频率越高，越易沿直线传播 C 电磁波在各种介质中传播的波长恒定 D 只要有三颗同步卫星在赤道上空传递微 波，就可把信号传遍全世界
B
短波波段收听效果
• 波长－频率MHz 白天收听 • 11m 25.6 - 26.1 很少使用 • 13m 21.45 - 21.85 冬天效果最好;其他季节也 好 • 16m 17.48 - 17.90 全年优秀(通常日落前三个 多小时内效果很好) • 19m 15.10 - 15.80 全年白天最佳波段(通常日 落前三个多小时内效果很好) • 22m 13.57 - 13.87 应该是一年好的波段. • 25m 11.60 - 12.1０ 最佳时刻日出、日落两小 时前后
• 其实，在 LC 振荡回路中，由于线圈导线中 有电阻的存在 ，必然要引起能量损失，所 以振幅（振荡电流 i 的最大值）会逐渐减小， 最终导致停振。这种振荡被称作减幅振荡 或阻尼振荡 ，其振荡波形如（ a ）。如果 能在振荡过程中适时地给 LC回路补充能量， 来补偿电路上的能量损耗，那么振幅就会 保持不变。这种振幅不变的振荡叫作等幅 振荡，如图 （ b ）所 示 。
• 超短波能够穿透电离层而不被其反射，与光线的 传播性质相似，主要用于电视、雷达和近距离通讯。
一.无线电波的发射
1.有效发射无线电波的要求:
(1)要有足够高的频率. 频率越高,发射电磁波的本领越大 (2)电场和磁场必须分散到尽可能大的空间——开放电路 （实际开放电路有天线和地线）
天线
地线
发 射 端
收音机基本电路和常用信号放大元件主要民用广播制式和波段2060年代电子管电路直放式外差式长波中波短波5070年代晶体管电路外差式多次变频中波短波调频7080年代集成电路外差式多次变频数字调谐中波短波调频90年代集成电路外差式多次变频数字调谐中波短波调频数字广播在一般的收音机或收录机上都有amfm频段相信大家都以熟悉这两个波段是供您收听国内广播之用若收音机上还有sw波段时除了国内电台之外您还可以收听国外的电台事实上amfm指的是无线电学上的两种不同的调制方式
无线电波的发射、传播和接收PPT课件
天波传播
微波中继站
.
.
.
.
电视信号发射塔上的信号 发射天线
无线电信号发射塔
.
彩塔接收天线
电报大楼上的接收天线
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
（2）调频：使高频振荡电流的频率随调制信号而改 变叫做调频.
调制
方法二： 调频. FM
电磁波的发射与接收
调幅调制过程演示
.
我想要接收最上面那个101.1MHz的
.
其固有频率为101.1MHz
调谐——挑选特定的电磁波
.
其固有频率为101.1MHz
调谐——挑选特定的电磁波
.
解调（检波）——分离两种频率的波
.
电磁波的发射与接收
低频电信号 调制
发射
接收 调谐
还原
高频载波信号
解调 检波
全过程示意图
.
无线电波发射和接收流程图
振荡电流
信号
调制
发射
无线电波的发射 无线电波的接收
输出
解调
调谐电路
声音信号的调制过程：
.
声音信号的调制过程：
调制
.
调频 调幅
无线电波的发射与接收:
发射端
.
接收端
.
无线电波的波段分布（根据：波长/频率）
3.4 无线电波的发射、传播和接收
.
手机接听电话 “激励号”从火星上发送信息
它们是靠什么媒介传播信息的？
神州八号与天宫一号对接 .
.
.
i
t
利用振荡电路形成高频的振荡电流，这种振 荡电流形成的电磁波能够有效地发射.

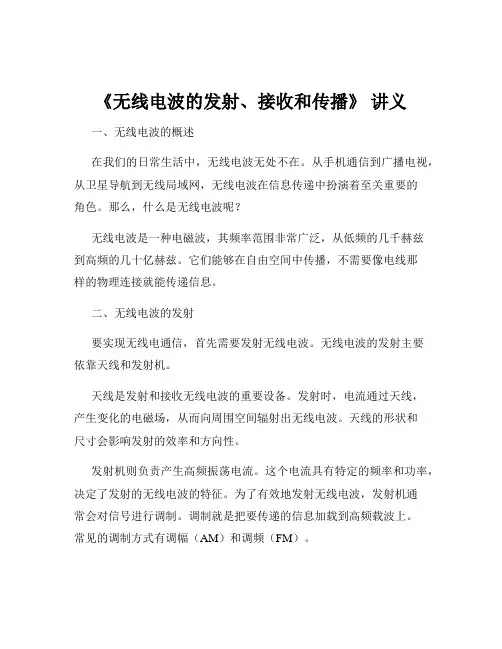

《无线电波的发射、接收和传播》 讲义
《无线电波的发射、接收和传播》讲义一、无线电波的概述在我们的日常生活中，无线电波无处不在。
从手机通信到广播电视，从卫星导航到无线局域网，无线电波在信息传递中扮演着至关重要的角色。
那么，什么是无线电波呢？无线电波是一种电磁波，其频率范围非常广泛，从低频的几千赫兹到高频的几十亿赫兹。
它们能够在自由空间中传播，不需要像电线那样的物理连接就能传递信息。
二、无线电波的发射要实现无线电通信，首先需要发射无线电波。
无线电波的发射主要依靠天线和发射机。
天线是发射和接收无线电波的重要设备。
发射时，电流通过天线，产生变化的电磁场，从而向周围空间辐射出无线电波。
天线的形状和尺寸会影响发射的效率和方向性。
发射机则负责产生高频振荡电流。
这个电流具有特定的频率和功率，决定了发射的无线电波的特征。
为了有效地发射无线电波，发射机通常会对信号进行调制。
调制就是把要传递的信息加载到高频载波上。
常见的调制方式有调幅（AM）和调频（FM）。
调幅是使载波的振幅随信号变化，而调频则是使载波的频率随信号变化。
经过调制后的信号，能够携带更多的信息，并且更适合在空间中传播。
三、无线电波的传播无线电波在空间中的传播方式主要有地波传播、天波传播和直线传播三种。
地波传播是指无线电波沿着地球表面传播。
这种传播方式适合频率较低的无线电波，如长波和中波。
地波传播比较稳定，但传播距离有限，且容易受到地面障碍物和地球曲率的影响。
天波传播是指无线电波被发射到高空的电离层，然后被反射回地面。
这种传播方式适合中波和短波。
电离层是地球大气层中的一个区域，其中存在大量的自由电子和离子，能够反射无线电波。
但电离层的状态会随时间和季节变化，导致天波传播的稳定性较差。
直线传播是指无线电波以直线的方式传播。
这种传播方式适合频率较高的无线电波，如超短波和微波。
直线传播的信号强度随距离的增加而迅速衰减，因此需要通过中继站来延长传播距离。
此外，无线电波在传播过程中还会受到各种因素的影响，如大气衰减、障碍物阻挡、多径传播等。
无线电波的发射和接收PPT.
1、电谐振，当接收电路的固有频率跟接收 到的电磁波的频率相同时，接收电路中产生 的振荡电流最强 ，这种现象叫电谐振.
2、调谐和调谐电路
使接收电路产生电谐振的过程
叫调谐.
能够调谐的电路叫调谐电路．
调谐电路接收到的信号是调制
过的信号，即既有传递的信息信号，
又有高频信号，这就需要我们将这
（1）、调幅调制
信号源 振荡电路
调 制 电台发射 （加载）
振 荡 器
（2）、调频调制
信号源 振荡电路
调制
（加载）
振 荡 器
3、发射电路
世界上有许许多多的无线电台、电视台 及各种无线电信号，如果不加选择全部接收下 来，那么必然是一片混乱，分辨不清．因此接 收信号时，首先要从各种电磁波中把我们需要 的选出来，通常叫选台．在无线电技术中利用 电谐振(类似于机械振动中的共振)达到目的．
两种信号进行分离.
3、解调（检波）
调谐电路
将电磁波中携带信息的信号从高频振荡信
号中分离出来叫做解调.解调又叫检波
解调是调制的逆过程Biblioteka 解调放大至工作电路
调谐与检波电路
调谐
检波
三、无线电波的分段及用途
波段
波长
频率
传播方 主要用途 式
长波
1.3.4设计广告
30 000 m~3 000 m
10 kHz~100 kHz
四、电视
请同学阅读课文后，分组讨论回答问题。
1．在电视的发射端需要什么仪器，各起什么作用？ 2．电子枪的扫描路线是怎样的？ 3．在电视的接收端需要有什么仪器？各起什么作用？ 4．你能说说调谐、检波的基本工作原理吗？ 5．显像管里的电子枪发射电子束的强弱受什么控制？它 扫描的方式和步调与什么相同？
无线电信号发射及接收控制 演示文稿
PT2262-IR引脚功能说明：
Pinl-Pin6 (A0-A5): 地址输入端，可编成“1”、“0”和“开路” 三种状态。 Pin7、Pin8、Pin10- Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用Pin1- Pin6，做数据输入 时只可编成“1”、“0”两种状态。 Pin14（TE）: 发射使能端，低电平有效。
如何加强无线电信号发射功率
1）增压，在原发射管的位置并一只同型号的发射管，但会损坏发射 电路。 2) 做一个高增益的发射天线（注意阻抗匹配）。
2018/11/7
无线电的接收端为什么能接收到发送端 发送来的信号？
电磁波从发射天线辐射出来以后,向四面传播出去,若电磁 波传播的方向上放一对称振子,则在电磁波的作用下,天线振 子上就会产生感应电动势.如此时天线与接收设备相连,则在 接收设备输入端 就会产生高频电流,这样天线就起着接收作 用并将电磁波转化为高频电流,也就是说此时天线起着接收天 线的作用。
Pin15、Pin16、（0SC1/0SC2）:
外接振荡电阻，解决震荡的时钟频率。
Pin9、Pin18（VDD、VSS）:
电源+、- 输入端。
PT2272 引脚功能说明：
Pin1 Pin6（A0-A5）:
地址输入端，可编成“1”、“0”和“开路” 三种状, 要求与PT2262设定的状态一致。
Pin7、Pin8、Pin10- Pin13（A6/D0-A11/D5）:
无线电信号发射与接收设计
简介
无线电信号的发射与接收技术可用于遥控飞机、遥控
小车、遥控航模等一系列需要远程控制的电子产品上。无线
电控制具有控制范围广、控制信号精度高、控制信号接收方 便、受地形等自然因素影响小的优点。其模块安装方便，拓 展范围广，并克服了红外线信号接受与发射之间不便的困难。 无线电信号的发射与接收技术主要应用发射芯片PT2262、接 收芯片PT2272、315M赫兹频率发射与接收模块及编码、译码 器构成。并带有拓展端子，可实现多功能拓展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
315M赫兹发射芯片介绍
主要技术指标：
1、通讯方式：调幅AM 2、工作频率：315MHZ 3、频率稳定度：+/- 75MZH 4、发射功率：</= 500MW 5、静态电流：</= 0.1UA 6、发射电流：3—50MA 7、工作电压：DC3—12V
第三章 电路设计及分析
发射板
控制板
2019/8/10
功能： 其接受由按键
板发射的信号（前、 后、左，右）输入 PT2262,经过PT2262内 部运算，然后
输出相应的信 号，然后驱动 315M发射信号。 T/E/为拓展端。
接收板
2019/8/10
功能：
315M接受由发 射板发射的信号， 并将接受到的信号 送入PT2272,经 PT2272处理后送到 输出端子。从而控 制电子器件。 VT为拓展端。
按键板
功能： S1,S2,S3,S4为前、
后、左、右四个方向的 选择开关。
S5,S6为备用开关。 其为发射板提供输 入信号。（发布命令）
槽 6 vcc DLED1 插 1 4 SSW-SPST 源 5 g n d DLED1 电 2 3 SSW-SPST 4 D 0 DLED1 1 2 D 1 SSW-PB 2 3 D 2 DLED1 槽 3 1 D 3 S 插 4 2 D 4 DLED1 SW-PB 板 5 D 5 键 6 1 G N D DLED1 按 7 56 SSW-PBSSW-PB
Pin15、Pin16、（0SC1/0SC2）:
外接振荡电阻，解决震荡的时钟频率。
Pin9、Pin18（VDD、VSS）:
电源+、- 输入端。
PT2272 引脚功能说明：
Pin1 Pin6（A0-A5）:
地址输入端，可编成“1”、“0”和“开路” 三种状, 要求与PT2262设定的状态一致。
Pin7、Pin8、Pin10- Pin13（A6/D0-A11/D5）:
数据输出端，分“暂存”和“锁存”两种状态。
Pin14（DI）:
脉冲编码信号输入端。Pin15、Pin16（0SC1/0SC2）: 外接振荡电阻，解决震荡的时钟频率。
Pin17 (VT)：
输出端，接收有信号时，VT端由 低电平变为高电平。
Pin9、Pin18（VDD、VSS）:
电源+、- 输入端。
PT2262工作介绍
无线电信号发射与接收设计
简介
无线电信号的发射与接收技术可用于遥控飞机、遥控 小车、遥控航模等一系列需要远程控制的电子产品上。无线 电控制具有控制范围广、控制信号精度高、控制信号接收方 便、受地形等自然因素影响小的优点。其模块安装方便，拓 展范围广，并克服了红外线信号接受与发射之间不便的困难。 无线电信号的发射与接收技术主要应用发射芯片PT2262、接 收芯片PT2272、315M赫兹频率发射与接收模块及编码、译码 器构成。并带有拓展端子，可实现多功能拓展。
电源板
功能： 纽扣电池经稳压后输出更为稳定的直流电，
为发射板，接收板，按键板提供直流电源。
2019/8/10
柱 线 vccvss 接 12 ? DLED0 ? K 1RRes2 Vout D N G ? Vin R ? VVoltRegSSW-SPST C 2 C V dianyuan2 1 VSS C 2 C V dianyuan1 1 VSS ? PSMB
2019/8/10
PT2272工作介绍
PT2272的暂存功能是指发射信号消失时，PT2272的对 应数据输出位即变为低电平。而锁存功能是指，当发射信 号消失时，PT2272的输出端仍保持原来状态，直到下次接 收新的信号输入，图三是红外线发射和接收的典型应用原 理图，为了能理解调频调制的编码信号，接收端需接一级 前置放大级，保证输入PT2272的信号幅度足够大。PT2272 各输出端通过各种接口即可控制相应负载。
Pinl-Pin6 (A0-A5): 地址输入端，可编成“1”、“0”和“开路” 三种状态。 Pin7、Pin8、Pin10- Pin13（A6/D0-A11/D5）: 地址或数据输入端，地址输入时用Pin1- Pin6，做数据输入 时只可编成“1”、“0”两种状态。 Pin14（TE）: 发射使能端，低电平有效。
发射机的PT2262的第1脚接地第5脚接正电源，其它引脚悬 空，那么接收机的PT2272，只要第1脚接地，第5脚接正电 源，其他引脚悬空就能实现配对接收。当两者地址编码完 全一致时，接收机的D1-D4端输出约4V互锁高电平控制信 号，同时VT端也输出解码有效高电平。用户可以将这些信 号加一级放大，便可驱动继电器、功率三极管等进行负载 遥控开关操作。
接收芯片PT2272的数据输出根据后缀不同而不同，数 据输出具有““暂缓“和”缓存“两种方式，方便用户使 用。
后缀为”M“的为“暂存型”，后缀为“L”的为“锁 存型”，其数据输出又分为0、2、4、6不同的输出，例如： PT2272-M4则表示数据位4位的暂存型红外遥控接收芯片。
PT2262-IR引脚功能说明：
第四章 制作中的问题与解析：
电感线圈
线圈的电感值相同，粗细和长度会影响到电感的Q值。阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因 此： 电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH
主要参数介绍
应用中的典型电路
图3 PT2262-IR红外 发射典型应用电路
PT2272红外接收 典型应用电路
图4 是PT2262构成6路触发电路，图中PT2262-IE的VDD 是通过按键接通后向芯片供电，这样静态时，PT2262-IR并 不耗电，适合电池供电的场合。
如果使用电源电压较低，二极管应选用低压差的型号，
第一章 框图介绍
无线电信号发射与接收总设计
按键
发射模块 电源 模块
接收模块
电子产品
无线电信号发射与接收设计各模块框图
发射模块：接收模块：源自电源电源电源
电源
PT2262
输入端
315M
拓展
PT2272
输出端
35M
拓展
第二章 主要芯片功能介绍
发射芯片PT2262、接收芯片PT2272介绍
引脚功能
PT2262/PT2272是一对带地址、数据编码功能的红外遥 控发射/接收芯片。其中发射芯片PT2262-IR将载波震荡器、 编码器和发射单元集成于一身，是发射电路变得非常简洁。
