工地施工全过程图解

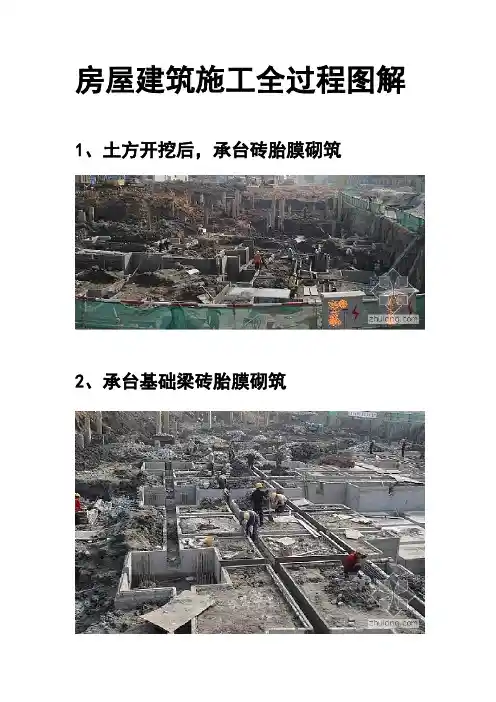

1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止
水钢板焊接施工中
7、外墙施工缝处模板挂模
8、外墙模板挂模。
注意要用止水螺杆
9、管道预埋
10、高低跨处模板的下部我们焊上了钢筋支
架
地下室高低跨处模板挂模
11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱
箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺
杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处
理，人工凿除原先埋在砼中的小木块。
施工工艺流程全过程图解
施工流程全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中。
土建施工全工艺流程图解ppt课件(2024)
定义
土建施工是指利用土、石、砖、 木等自然材料，通过人工或机械 手段进行的建筑物、构筑物的建 造过程。
分类
根据施工对象和使用材料的不同 ，土建施工可分为房屋建筑施工 、道路桥梁施工、水利工程施工 等。
4
土建施工重要性
01
02
03
基础性
土建施工是各项工程建设 的基础，其质量直接关系 到工程的安全和使用寿命 。
对施工现场的地形、地貌进行 详细测绘，为后续设计提供准
确数据。
地质勘察
通过钻探、取样等手段，了解 地下岩土层分布、承载力等地
质条件。
水文地质调查
分析地下水文条件，评估其对 施工的影响。
测量控制网建立
建立施工测量控制网，确保施 工测量的精度和准确性。
2024/1/26
8
施工图纸会审及技术交底
施工图纸会审
2024/1/26
综合性
土建施工涉及多个学科领 域，如建筑学、结构工程 、岩土工程等，需要综合 考虑各种因素。
社会性
土建施工不仅影响经济发 展和社会进步，还与人们 的生命财产安全密切相关 。
5
土建施工行业现状及发展趋势
行业现状
当前，我国土建施工行业规模不断扩大，技术水平不断提高，但仍存在一些问题，如施工质量参差不 齐、安全事故时有发生等。
14
基础验收标准及注意事项
2024/1/26
基础验收标准
包括基础的几何尺寸、轴线位置、标高、表面平整度等方面的要求，以及混凝土 强度等级、钢筋规格型号和数量等方面的要求。
注意事项
在基础施工过程中，应注意基坑开挖对周围建筑物的影响，采取必要的支护措施 ；同时，在混凝土浇筑前应检查模板支撑是否牢固，防止跑模和漏浆现象的发生 ；在基础验收前应对基础进行充分的养护和保护，避免受到损坏。
房屋建筑施工全过程现用图解(图片,非常直观)-商品房施工图片
房屋建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
房屋建筑施工全过程图解(图片,非常直观)
房屋建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
房建施工全过程图解
1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
建筑施工全过程图解ppt
验收文件资料整理移交
验收文件资料包括
施工图纸、设计变更、施工记录、检验批质量验收记录、 隐蔽工程验收记录准确，按照 工程档案管理规定进行组卷、归档。
02
03
移交程序
在工程竣工验收合格后，将整理好的 文件资料移交给建设单位或档案管理 部门。
保养维护周期划分和责任人确定
建筑施工流程简介
基础施工
包括土方开挖、基础垫层、钢 筋绑扎、模板支设、混凝土浇 筑等基础工程。
装饰装修施工
包括内外墙抹灰、地面铺设、 门窗安装、涂料粉刷等装饰工 程。
施工准备
包括项目立项、勘察设计、预 算编制、招投标等前期工作。
主体结构施工
包括梁板柱墙等主体结构的钢 筋绑扎、模板支设、混凝土浇 筑等工程。
03
地面铺装施工注意 事项
保证基层平整、干燥，注意材料 铺设的平整度和缝隙的均匀性， 避免起翘、空鼓等问题。
吊顶、隔断和门窗安装要点
吊顶安装要点
选择合适的吊顶材料，如石膏板、铝扣板等，安装时保证龙骨平整、牢固，吊顶面板安 装平整无缝隙。
隔断安装要点
根据隔断材料不同，安装方法也有所不同，一般包括测量定位、材料裁切、安装固定等 步骤。
外墙及屋面施工
包括外墙保温、防水、装饰以及屋面防水、 保温等施工环节。
剪力墙结构特点及施工方法
剪力墙结构特点
剪力墙承受竖向和水平荷载，具有较大的刚度和抗震 性能。
施工方法
采用钢筋混凝土浇筑或预制装配式剪力墙进行施工， 注意墙体的垂直度和平整度控制。
剪力墙与梁柱连接
确保剪力墙与梁柱节点的连接牢固可靠，满足设计要 求。
BIG DATA EMPOWERS TO CREATE A NEW
建筑工地施工全过程图解
毛凿处缝工施墙外、51
设搭架管钢板模、41
筋钢位定的焊脚柱、61
查检度直垂的柱、81
。面外在露杆螺止防以 �平补浆砂泥水用接直以可 �槽凹小个那的下留后杆螺水止 掉割后以使了为是的目�块木块小一加外杆螺水止�中工施板模墙外室下地、71
毕完捣浇砼的柱室下地、91
中捣浇砼板顶室下地、12
中装安埋预门防人、02
架支筋钢了上焊们我部下的板模处跨低高、01
。开断不筋箍柱证保�开断就边柱到板钢水止是就方地的有。接焊取 采筋箍后然�断不板钢水止�开断筋箍是就也�筋箍的柱过通接直有板钢水止的 方地的有�啊样一大不都以可法做的次此在地各然当�点节的柱在板钢水止、11
毛凿砼头柱�线放室下地、31
后捣浇砼板底室下地、21
。中装安装吊�道行人�梯扶动自、74
。门防人的室下地、84
。墙防人过管淋喷防消、83
。中装安管风室下地、73
。中工施管水冻冷的调空、93
中装安工施管水冻冷调空、14
。中工施步踏梯楼、04
。饼灰做边两�片网筋钢布内�层平找面地做前砖贴面地、34
。网丝铁钉处界交砼与墙砖、24
。层温保是面外�理处锈防处接焊管水冰、44
。砖贴面地、54
。缝填行进剂缝填的门专用缝砖、64
后捣浇砼层垫板底、台承、3
筑砌膜胎砖梁础基台承、2
筑砌膜胎砖台承�后挖开方土、1
解图程过全工施
中扎绑筋钢、5
工施材卷水防梁础基台承及板底室下地、4
模挂板模处缝工施墙外、7
中工施接焊板钢水止的处缝工施的池水防消及墙外室下地、6
埋预道管、9
杆螺水止用要意注。模挂板模墙外、8
模挂板模处跨低高室下地
理处杆螺水止的后除拆板模墙外室下地、22
建筑工程全过程施工工艺流程图解,173页PPT可下载!
水泥土搅拌桩用于地下水丰富的江苏、上海和浙江等地的 基坑工程施工中的止水帷幕。
插入水泥土的H型钢
基坑开挖深度在6m左右，采用水泥土搅拌桩作为支护结构兼止水， 插入的H型钢能增加桩的抗弯承载力，插入水泥土的H型钢周边涂减摩 剂，可抽拔出重复使用。
在地下水丰富地区，当土的渗透系数为0.1～1m/d时，常采用 轻型井点降水。
发生边坡塌方 的部位
南京古南都饭店基础施工中，由于山坡土质为杂填土，基 坑开挖中出现了山坡边坡塌方，危及了山坡上的房屋安全。
小型钻机
基坑开挖至一定深度，用小型钻机在斜坡上钻孔，插入 粗钢筋或钢管作为土钉，孔内灌浆。
钻孔，插入钢筋或螺 旋管，灌浆，形成土钉
南京玄武湖隧道工程施工梁洲段的土壁支护采 用了土钉支护结构。
混凝土 布料机
为了提高楼面混凝土的浇筑速度，减轻工人劳动强度，可采草袋保温
泵管 施工缝
覆盖塑料膜保湿
泵送混凝土施工时应注意观察泵管出料口的混凝土的粘稠性，
石子应被水泥砂浆包裹良好。夏季应用潮湿麻袋覆盖泵管，降低 混凝土入模温度。
混凝土振捣棒直径一般为50mm，振捣影响范围在500mm左右。对 于梁柱钢筋密集区可采用预留振捣棒插入口等措施，便于振捣密实。
外挂脚手架
工艺说明： 剪力墙结构适合采用外挂脚手架，混凝土强度达到7.5MPa后方可挂架。架体应高 出上层顶板1200mm，作业层满铺脚手板，立杆外侧设20cm高挡脚板，立杆内侧 和脚手架底部用双层密目安全网封闭。架体底部利用废旧多层板或木板铺设硬防护， 架子外侧和底部用密目安全网封闭。
安全网
工艺说明： 当建筑物无外脚手架或采用单排脚手架和工具式脚手架时，凡高度在4m以上 的建筑物，首层四周必须支设水平安全网（高20m以下3m宽单层，高20m以 上6m宽双层），20m以上建筑物每隔4层（10m）要固定一道3m宽水平安全 网。
地下室施工全过程图解
弥勒市第二完全小学项目地下室施工全过程1、吸水槽、集水坑，底板、截水沟、土方开挖，承台砖胎膜砌筑，该工程有7个集水坑，一个消防水池，消防水池底板和地下室底板在同一个平面，一个集水槽负1米、两条排水沟2、2、承台基础梁砖胎膜砌筑，本工程施工要点：做好降排水，底板下1米在桩基施工前已进行土夹石换填。
3、垫层为100mm厚C15素混凝土，宽出基础100mm、承台、底板垫层砼浇捣4、地下室底板及承台基础梁、防水卷材5、钢筋绑扎6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工、钢板安装高度3007、外墙施工缝处模板挂模，高度3008、外墙模板挂模。
止水螺杆9、管道预埋10、高低跨处模板钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
根据甲方要求。
12、防水板、承台、地梁、地下室外墙混凝土抗渗等级P6、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室、坡道及柱的砼浇捣完毕20、地下室顶板砼浇捣中21、地下室外墙模板拆除后的止水螺杆处理22、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块23、外墙止水螺杆割除后水泥砂浆修补24、外墙防水卷材施工25、地下室拆模26、车道施工27、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
28、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
29、消防喷淋管施工中30、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
31、楼板钢筋施工中。
全面施工全过程图解
施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
房屋建筑施工全过程图解(图片-非常直观)
房屋建筑施工全过程图解1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方.还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了.36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中.40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
房地产项目施工全过程图解.
施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。
注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以止螺杆露在外面。
18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中35、楼面模板施工完毕。
呵呵，柱箍筋堆得太高了。
36、楼板钢筋施工中。
37、地下室风管安装中。
38、消防喷淋管过人防墙。
39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工全过程图解静压桩基施工中。
桩机吊桩过程
接桩焊接施工中
焊接接头，在焊接时使用ER50-6焊丝，CO2气体保护
桩基静载检测
桩基静载检测 桩的终压值是2860KN，但实际我们在打桩的过程中都要到3210KN，然后复压三次。
桩机安装边桩器，因施工场地受限，在个别位置，需要用边桩器压桩。
工地因为靠近民房，所以在靠近民房的位置才用边桩器压桩，否则是不需要的啊，用边桩器压桩它的压力很有限啊，我们的桩机用边桩器压桩最多压到1860KN。
如果沙层厚的话根本就穿不过去
用边桩器施工中
抗拔桩的抗拔检测，预备工作是在桩芯装上6根25的钢筋笼，c35微膨胀砼浇捣并养护二周以上
抗拔检测中。
桩基的高应变检测
高应变检测。
线头是传感器的。
桩基施工完毕，接下去要做挖土方的前期工作，就是做基坑的支护，该工程只有一层地下室面积接近一万五平米，地下室层高4.6米，局部接近六米。
基坑支护采用水泥搅拌桩，部分高压旋喷桩加锚杆，部分放坡布钢筋网加喷细石砼。
水泥搅拌桩施工中，在施工前，要挖翻浆槽。
水泥搅拌桩施工中，下面是翻浆槽。
水泥搅拌桩施工中，在水泥搅拌桩中部分插入毛竹，部分插钢管。
水泥搅拌桩施工中，在水泥搅拌桩中部分插入毛竹，部分插钢管。
原先挖的翻浆槽都差不多满了
挖掉翻浆，准备做水泥搅拌桩的上部冠梁。
边上是放坡铁丝网水泥砂浆批荡。
靠近民房处用高压旋喷桩做基坑支护加中间四道锚杆。
高压旋喷桩施工中。
上面的图片是高压旋喷桩机的后台---水泥注浆机及加压的机器。
冠梁施工
边坡批荡
水泥搅拌桩顶部的冠梁是跟搅拌桩连在一起的，在做冠梁的时候要把原先插进搅拌桩的钢管以及后来再插进水泥搅拌桩中的短的钢筋包在一起。
我们用的高压旋喷桩的机器是很小的啊，因为靠近民房的二层悬挑的阳台啊，太大的就无法施工啦。
水泥搅拌桩边上有一部分放坡的地方使用铁丝网加水泥砂浆批荡，那应该只是起到防止下雨或者其他的水直接冲刷土层而已。
不需要什么强度吧。
水泥搅拌桩取芯及测斜孔德测斜管预埋。
测斜管用于基坑开挖后的倾斜检测。
测斜孔施工
插毛竹
测斜仪
倾斜检测中。
倾斜检测是检测基坑的倾斜啊，在基坑支护做好后，地下室土方开挖的时候以及在地下室做好后的土方回填之前都要做基坑的倾斜及位移的检测，这很重要啊。
如果位移及倾斜超出要求的话那就要采取基坑的加固措施啊。
靠近民房处用边桩器压的桩
土方开挖后露出原先基坑的水泥搅拌桩
1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、 钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
圆形柱模预制
7、外墙施工缝处模板挂模
8、外墙模板挂模。
注意要用止水螺杆
9、 管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模
11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。
有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。
12、地下室底板砼浇捣后
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块
24、外墙止水螺杆割除后水泥砂浆修补
25、外墙防水卷材施工中
26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。
还有个别木方挑头太长了。
27、圆柱模板安装施工中
28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都
是止水螺杆
29、地下室
30、地下室砖墙砌筑
31、椭圆型车道施工中
32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
34、消防喷淋管施工中。
