有侧移与无侧移的判别.概要

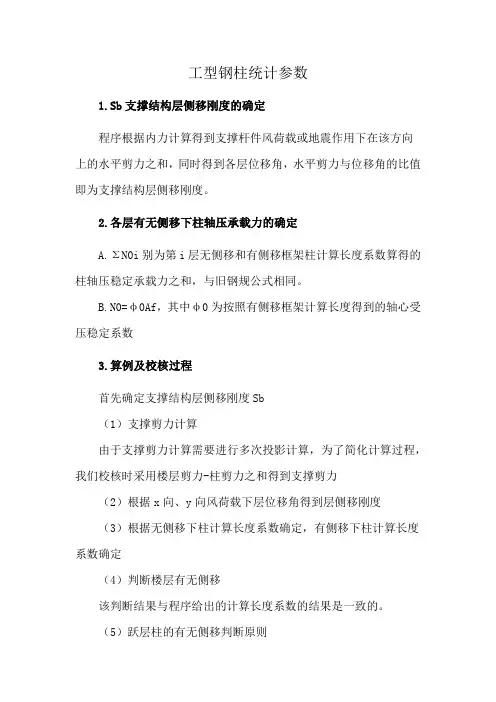

工型钢柱统计参数
工型钢柱统计参数
1.Sb支撑结构层侧移刚度的确定
程序根据内力计算得到支撑杆件风荷载或地震作用下在该方向
上的水平剪力之和，同时得到各层位移角，水平剪力与位移角的比值即为支撑结构层侧移刚度。
2.各层有无侧移下柱轴压承载力的确定
A.ΣN0i别为第i层无侧移和有侧移框架柱计算长度系数算得的柱轴压稳定承载力之和，与旧钢规公式相同。
B.N0=φ0Af，其中φ0为按照有侧移框架计算长度得到的轴心受压稳定系数
3.算例及校核过程
首先确定支撑结构层侧移刚度Sb
（1）支撑剪力计算
由于支撑剪力计算需要进行多次投影计算，为了简化计算过程，我们校核时采用楼层剪力-柱剪力之和得到支撑剪力
（2）根据x向、y向风荷载下层位移角得到层侧移刚度
（3）根据无侧移下柱计算长度系数确定，有侧移下柱计算长度系数确定
（4）判断楼层有无侧移
该判断结果与程序给出的计算长度系数的结果是一致的。
（5）跃层柱的有无侧移判断原则
对于有支撑框架中的双向跃层柱和单向跃层柱，在进行强支撑和无支撑框架的判断时，分段建立的跃层柱，如果该跃层柱在其所属的所有楼层在该方向上都被判断为无侧移时，该跃层柱整根按照无侧移确定其计算长度系数，如果该跃层柱在其所属的所有楼层在该方向上只要其中一层被判断为有侧移时，那么该跃层柱整根按照有侧移确定计算长度系数。
结构力学 位移法典型方程、计算举例
r21 B r22 CH R2
满足此方程，就消去了施加的2个约束
即，
r11 B r12 CH R1P 0 r21 B r22 CH R2 P 0
4）弯矩图的作法----消去最先附加的刚臂 P R1P R2P + MP图 R2
r
j 1
n
ij
Zj
，为消去该处的约束力，令： R iP
r
j 1
n
ij
Z j =0 即可。写成方程组的形式为：
r11 Z1 r12 Z 2 r1n Z n R1P 0 r Z r Z r Z R 0 21 1 22 2 2n n 2P rn1 Z1 rn 2 Z 2 rnn Z n RnP 0
R1P
R2P
+ +
r11 R A
1
r21R 2A
MP图 +
r12 B
r22 B
或
P
qL2/12
PL/8
4i
2i
q
R1P
R2P
+ A•
r11 8i r21 2i
2i
M 1图
MP图
4i
+
B•
4i r22 11i 2i r12 2i 3i 2i
M 2图
M M P M 1 A M 2 B
叠加右侧2个图，意味着结点B转动 及结点C侧移都发生。
叠加后B处的转角和C处的位移
分别为：B CH 则两处的约 束力必为R1，R2
r12 CH
结构力学简答填空题
1、结点线位移，有侧移刚架。
2、刚架分无侧移和有侧移两类。
3、力矩分配法的理论基础是位移法，解题方法采用渐进法，适用范围是无节点线位移的刚架和连续梁。
4、转动刚度：表示杆端对转动的抵抗能力，杆端的转动刚度以S表示，它在数值上等于使杆端产生单位转角是需要施加的力矩。
或者书，S等于杆端力矩与杆端转角的比值。
5、传递系数：表示当近端有转角时，远端弯矩与近端弯矩的比值。
6、分层计算法：在竖向荷载作用下忽略刚架的侧移。
它有两个假设：第一，忽略侧移的影响，用力矩分配法计算。
第二，忽略每层梁的竖向荷载对其他各层的影响，把多层刚架分解成一层一层的计算。
7、反变点法：在水平荷载作用下忽略刚架的结点转角。
8、反弯点法的基本假设是把刚架中的横梁简化为刚性梁。
9、等效结点荷载向量：等效的原则是要求吧这两种荷载在基本结构中产生相同的结点约束力。
10、矩阵位移法计算平面刚架的步骤：（1）整理原始数据，对单元和刚架进行局部编码和总体编码；（2）形成局部坐标系中的单元刚度矩阵；（3）形成整体坐标系中的单元刚度矩阵；（4）用单元集成法形成整体刚度矩阵；（5）球局部坐标系的单元等效节点荷载向量，转换成整体坐标系的单元等效结点荷载向量；用单元集成法形成整体结构的等效结点荷载向量；（6）解方程K∆=P，求出节点位移向量∆；（7）求各杆的杆端内里向量11、震动自由度：指为了确定运动过程中任意时刻全部质量的位置所需确定的独立几何参数的数目。
12、零载法：对于W=0的体系，如果是几何不变的则在荷载为零的情况下，它的全部内力都为零；反之，如果是几何可变的，则在荷载为零的情况下，它的某些内力可不为零。
13、荷载为零而内力不全为零的内力状态可称为自内力。
14、静定结构的受力特性：（1）静定结构的局部平衡特性；（2）静定结构的荷载等效特性；（3）静定结构的构造变换特性；（4）温度改变、制作移动和制造误差等因素在静定结构中不受力。
15、结构的失稳存在两种基本形式：一般来说，完善体系是分支点失稳；非完善体系是极值点失稳。
有侧移与无侧移判别
关于框架钢柱的计算长度可以分为有支撑和无支撑两种情况:如果是纯框架,可以按照刚结构规范的计算方法进行计算,其中又有有侧移和无侧移的区别,关于有侧移可以认为侧移大于1/1000,无侧移为小于1/1000的情况.不过需要注意的是,刚结构规范的计算方法是不完善的,有时计算出来很大,SATWE软件把这种情况简化为计算长度系数为10如果是带支撑的,则需要判断是强支撑还是弱支撑,不过现在好多的软件还不能进行判断,比如PKPM就不能,不过现在的3D3S9.0可以进行判定了,并且和SATWE有数据借口,还算方便.所以计算长度不能简单的相信软件,要分情况而定如果两个方向都打了撑的话，基本上可以视为无侧移计算，楼主必须在SATWE里面有个复选框“是否考虑侧移”打上钩柱的计算长度才正常。
如果只有一个方向有撑，另外一个方向没有的话，要计算两遍，无侧移计算一遍，有侧移计算一遍，然后分别按照PKPM的计算出来的长度系数在按有侧移方向考虑的一侧手动输入。
1，无支撑纯框架按照有侧移框架计算。
2，有支撑框架根据支撑强弱：强支撑按照无侧移框架计算；弱支撑框架介于无侧移、有侧移之间。
3，详细内容见钢规5.3.3条这个问题其实很简单,不管做什么设计首先要对规范运用的很熟练,长细比跟什么有关系呢?柱子的计算长度系数和回转半径,回转半径就不用说了，主要看计算长度系数,楼主说了,你弱轴方向是有支撑的，只要你把支撑截面验算够，并保证支撑与柱的可靠连接，那根据规范,此方向的计算长度应该是支撑之间的这段距离，也就是柱子侧向支撑点之间的距离，如果设置的是单支撑,那就与柱子高度等高，计算长度系数就是1,在计算时需要手动设置钢柱弱轴方向的计算长度系数.那样弱轴方向的长细比就可以满足要求了.另:楼上的说的所谓的按有侧移计算和无侧移都计算一遍的方法，听起来貌似有点道理，其实无根据可循的,不过你按无侧移计算，柱的计算长度系数就1,所以按无侧移就算根本连算都不用算.再:无侧移和有侧移框架的定义确实不是你自己主观臆断的,规范里也有规定的,是要根据计算公式计算确定的，主要是通过计算看你这个结构形式是强支撑框架还是弱支撑框架,也就是看抗侧翼刚度的大小,如果你这个结构的抗侧移刚度足够大,那就是无侧移了,楼主你弱轴加了足够强的支撑，那此方向就是强支撑,那就是无侧移了.还有:楼主这种结构形式是最常见的底层钢框架上层门式刚架的做法，可以用PKPM按照三维建模计算的,不过二层门式刚架部分要将所有参与受力的构件在模型中输入，包括垂直支撑，水平支撑,抗风柱和刚性系杆,计算时要在PKPM中将风荷载体型系数分段设置，下层为1.3,上层应设置为0,此时需要在手动输入特殊风荷载,主要是钢柱的受风面风荷栽(注意角柱),作为集中力加在柱顶和钢梁风吸力和风压力,做为线荷载加在钢梁上,还有抗风柱的风荷载,做为集中力加在柱顶.以上看法,请参见<钢结构规范>还是计算Sb>3（1.2Nbi-Noi），进行判断即可。
有侧移与无侧移的判别讲解
关于框架钢柱的计算长度可以分为有支撑和无支撑两种情况:如果是纯框架,可以按照刚结构规范的计算方法进行计算,其中又有有侧移和无侧移的区别,关于有侧移可以认为侧移大于1/1000,无侧移为小于1/1000的情况.不过需要注意的是,刚结构规范的计算方法是不完善的,有时计算出来很大,SATWE软件把这种情况简化为计算长度系数为10如果是带支撑的,则需要判断是强支撑还是弱支撑,不过现在好多的软件还不能进行判断,比如PKPM就不能,不过现在的3D3S9.0可以进行判定了,并且和SATWE有数据借口,还算方便.所以计算长度不能简单的相信软件,要分情况而定如果两个方向都打了撑的话，基本上可以视为无侧移计算，楼主必须在SATWE里面有个复选框“是否考虑侧移”打上钩柱的计算长度才正常。
如果只有一个方向有撑，另外一个方向没有的话，要计算两遍，无侧移计算一遍，有侧移计算一遍，然后分别按照PKPM的计算出来的长度系数在按有侧移方向考虑的一侧手动输入。
1，无支撑纯框架按照有侧移框架计算。
2，有支撑框架根据支撑强弱：强支撑按照无侧移框架计算；弱支撑框架介于无侧移、有侧移之间。
3，详细内容见钢规5.3.3条这个问题其实很简单,不管做什么设计首先要对规范运用的很熟练,长细比跟什么有关系呢?柱子的计算长度系数和回转半径,回转半径就不用说了，主要看计算长度系数,楼主说了,你弱轴方向是有支撑的，只要你把支撑截面验算够，并保证支撑与柱的可靠连接，那根据规范,此方向的计算长度应该是支撑之间的这段距离，也就是柱子侧向支撑点之间的距离，如果设置的是单支撑,那就与柱子高度等高，计算长度系数就是1,在计算时需要手动设置钢柱弱轴方向的计算长度系数.那样弱轴方向的长细比就可以满足要求了.另:楼上的说的所谓的按有侧移计算和无侧移都计算一遍的方法，听起来貌似有点道理，其实无根据可循的,不过你按无侧移计算，柱的计算长度系数就1,所以按无侧移就算根本连算都不用算.再:无侧移和有侧移框架的定义确实不是你自己主观臆断的,规范里也有规定的,是要根据计算公式计算确定的，主要是通过计算看你这个结构形式是强支撑框架还是弱支撑框架,也就是看抗侧翼刚度的大小,如果你这个结构的抗侧移刚度足够大,那就是无侧移了,楼主你弱轴加了足够强的支撑，那此方向就是强支撑,那就是无侧移了.还有:楼主这种结构形式是最常见的底层钢框架上层门式刚架的做法，可以用PKPM按照三维建模计算的,不过二层门式刚架部分要将所有参与受力的构件在模型中输入，包括垂直支撑，水平支撑,抗风柱和刚性系杆,计算时要在PKPM中将风荷载体型系数分段设置，下层为1.3,上层应设置为0,此时需要在手动输入特殊风荷载,主要是钢柱的受风面风荷栽(注意角柱),作为集中力加在柱顶和钢梁风吸力和风压力,做为线荷载加在钢梁上,还有抗风柱的风荷载,做为集中力加在柱顶.以上看法,请参见<钢结构规范>还是计算Sb>3（1.2Nbi-Noi），进行判断即可。
《结构稳定理论》复习思考题——含答案-
《结构稳定理论》复习思考题第一章1、两种极限状态是指哪两种极限状态？承载力极限状态和正常使用极限状态2、承载力极限状态包括哪些内容？（1）结构构件或链接因材料强度被超过而破坏（2）结构转变为机动体系（3）整个结构或者其中一部分作为缸体失去平衡而倾覆（4）结构或者构件是趋稳定（5）结构出现过度塑性变形，不适于继续承载（6）在重复荷载作用下构件疲劳断裂3、什么是一阶分析？什么是二阶分析？一介分析：对绝大数结构，常以为变形的结构作为计算简图进行分析，所得的变形和作用的关系是线性的。
二阶分析：而某些结构，入账啦结构，必须用变形后的结构作为计算依据，作用与变形成非线性关系。
4、强度和稳定问题有什么区别？强度和稳定问题问题虽然均属于承载力极限状态问题，但是两者之间的概念不同。
强度问题是盈利问题，而稳定问题要找出作用与结构内部抵抗力之间的不稳定平衡状态。
5、稳定问题有哪些特点？进行稳定分析时，需要区分静定和超静定结构吗？特点：1.稳定问题采用二阶分析，2.不能用叠加原理3.稳定问题不用区分静定和超净定6、结构稳定问题有哪三类？分支点失稳、极值点失稳、跃越失稳7、什么是分支点稳定？什么是极值点稳定？什么是跃越稳定？理想轴心压杆和理想的中缅内受压的平板失稳均属于分支点失稳当没有出现有直线平衡状态向玩去平衡状态过渡的分支点，构件弯曲变形的性质始终不变，成为极值点失稳这种结构有一个平衡位行突然跳到另一个非临近的平衡位行的失稳现象。
8、什么是临界状态？结构有稳定平衡到不稳定平衡的界限状态成为临界状态。
9、通过一个简单的例题归纳总结静力法的基本原理和基本方法？P8-P1010、什么能量守恒原理？什么是势能驻值原理？基于势能驻值原理的方法有哪些？保守体系处在平衡状态时，储存于结构体系中的应变能等于外力所做的功——能量守恒原理受外力作用的结构，当位移有微小变化而总势能不变，即总势能有驻值时，结构处于平衡状态——势能驻值原理。
用PKPM计算框架结构时“有无侧移”的选择？
不管是纯钢架还是框架-支撑，我通常这么做：按有侧移算，会得到如下3种可能，同时记下计算长度系数1.X Y位移角都小于1/10002.X Y位移角都大于1/10002.X Y位移某一方向大于1/1000，另外一个方向小于1/1000然后处理如下：对于1.直接采用无侧移计算对于2.直接采取有侧移计算对于3.选择无侧移计算，同时把位移大于1/1000的那边计算长度改成之前记下来的有侧移计算长度本人参加过STS的学习班，这个问题PKPM的老师讲过，先按由侧移计算，然后查看位移比，小于1/1000可按无侧移算，大于1/300按有侧移算，之间的话按有侧移算，但可以调整柱的长度系数为1如果按柱间支撑计算的话，还是有柔性支撑和刚性支撑两种之分，所以还是按楼上兄弟说的那样算比较准确,先按由侧移计算，然后查看位移比，小于1/1000可按无侧移算，大于1/300按有侧移算，之间的话按有侧移算，但可以调整柱的长度系数为1首先，原则同意7楼的意见。
不足之处是：钢框架，一个方向布置了支撑，但另一方向无支撑；计算时有支撑方向按“无侧移”，无支撑方向按“有侧移”计算。
具体做法是：先按有侧移计算，记录钢柱在无支撑方向的计算长度系数，然后按无侧移再算一遍，将无支撑方向的长度系数按刚才记录的数值一一改正，即可晕....7楼这样的竟然有这么多的支持,这个真是太可怕了有侧移无侧移就是计算长度系数的取值不同,你都把计算长度系数改成1了,选有侧移无侧移有什么区别侧移大于1/300的按有侧移算------这个更搞笑了,按照老的抗震规范表5.5.1 抗震层间位移的限值就是1/300(2010版新规范改为1/250),你大于1/300了就是超规范了,要先改截面增大结构刚度.不知道是7楼的杜撰,还是PKPM讲解的人也这么无知??对于7楼的回复,版主竟然给加上了积分,这个绝对是对新手的极大误导侧移不超过1/1000的按无侧移计算,某些设计院是采用这种做法,但这仅仅是一种简化做法而已,关于有无侧移的判别,钢规5.3.3写的很明确,就是那个判别公式比较复杂而已,对于一般的带支撑多层,只要支撑的长细比满足,都能满足强支撑条件.(这个可以去参考一些专家的论文)。
有侧移和无侧移的判别
关于框架钢柱的计算长度可以分为有支撑和无支撑两种情况:如果是纯框架,可以按照刚结构规范的计算方法进行计算,其中又有有侧移和无侧移的区别,关于有侧移可以认为侧移大于1/1000,无侧移为小于1/1000的情况.不过需要注意的是,刚结构规范的计算方法是不完善的,有时计算出来很大,SATWE软件把这种情况简化为计算长度系数为10如果是带支撑的,则需要判断是强支撑还是弱支撑,不过现在好多的软件还不能进行判断,比如PKPM就不能,不过现在的3D3S9.0可以进行判定了,并且和SATWE有数据借口,还算方便.所以计算长度不能简单的相信软件,要分情况而定如果两个方向都打了撑的话，基本上可以视为无侧移计算，楼主必须在SATWE里面有个复选框“是否考虑侧移”打上钩柱的计算长度才正常。
如果只有一个方向有撑，另外一个方向没有的话，要计算两遍，无侧移计算一遍，有侧移计算一遍，然后分别按照PKPM的计算出来的长度系数在按有侧移方向考虑的一侧手动输入。
1，无支撑纯框架按照有侧移框架计算。
2，有支撑框架根据支撑强弱：强支撑按照无侧移框架计算；弱支撑框架介于无侧移、有侧移之间。
3，详细内容见钢规5.3.3条这个问题其实很简单,不管做什么设计首先要对规范运用的很熟练,长细比跟什么有关系呢?柱子的计算长度系数和回转半径,回转半径就不用说了，主要看计算长度系数,楼主说了,你弱轴方向是有支撑的，只要你把支撑截面验算够，并保证支撑与柱的可靠连接，那根据规范,此方向的计算长度应该是支撑之间的这段距离，也就是柱子侧向支撑点之间的距离，如果设置的是单支撑,那就与柱子高度等高，计算长度系数就是1,在计算时需要手动设置钢柱弱轴方向的计算长度系数.那样弱轴方向的长细比就可以满足要求了.另:楼上的说的所谓的按有侧移计算和无侧移都计算一遍的方法，听起来貌似有点道理，其实无根据可循的,不过你按无侧移计算，柱的计算长度系数就1,所以按无侧移就算根本连算都不用算.再:无侧移和有侧移框架的定义确实不是你自己主观臆断的,规范里也有规定的,是要根据计算公式计算确定的，主要是通过计算看你这个结构形式是强支撑框架还是弱支撑框架,也就是看抗侧翼刚度的大小,如果你这个结构的抗侧移刚度足够大,那就是无侧移了,楼主你弱轴加了足够强的支撑，那此方向就是强支撑,那就是无侧移了.还有:楼主这种结构形式是最常见的底层钢框架上层门式刚架的做法，可以用PKPM按照三维建模计算的,不过二层门式刚架部分要将所有参与受力的构件在模型中输入，包括垂直支撑，水平支撑,抗风柱和刚性系杆,计算时要在PKPM中将风荷载体型系数分段设置，下层为1.3,上层应设置为0,此时需要在手动输入特殊风荷载,主要是钢柱的受风面风荷栽(注意角柱),作为集中力加在柱顶和钢梁风吸力和风压力,做为线荷载加在钢梁上,还有抗风柱的风荷载,做为集中力加在柱顶.以上看法,请参见<钢结构规范>还是计算Sb>3（1.2Nbi-Noi），进行判断即可。
钢结构的有侧移和无侧移框架
钢结构的有侧移和无侧移框架摘要：刚架失稳有两种模式，分别是有侧移失稳和无侧移失稳。
正确理解有侧移和无侧移失稳，是应用构件计算长度法的前提条件。
目前国内对刚架失稳模式的研究比较全面，提出了多种有关刚架稳定的概念，特别是在侧移问题上。
本文简单的总结了刚架稳定中侧移问题的相关概念，对有侧移和无侧移进行了比较系统的总结。
全文对理解刚架失稳有很好的帮助。
关键词：刚架失稳有侧移失稳强支撑框架有侧移框架Abstract：Frame instability has two modes, respectively, lateral instability and no lateral instability. Correct understanding of lateral displacement and lateral instability, is the application of member effective length method conditions. At present domestic to frame instability mode comparison across studies, put forward a variety of relevant frame stability concept, especially in the lateral shift problems. This article briefly summarizes the stability of rigid frames in sideway questions related concepts, the lateral displacement and lateral displacement were compared systematically. The full text of the understanding of rigid frame instability have a very good help.Key words：Frame stability; Lateral instability; Strong support frame; Sway frames1引言目前在刚架稳定设计中，国内外应用比较广泛的方法就是构件计算长度法。
有侧移与无侧移的判别
关于框架钢柱的计算长度可以分为有支撑和无支撑两种情况:如果是纯框架,可以按照刚结构规的计算方法进行计算,其中又有有侧移和无侧移的区别,关于有侧移可以认为侧移大于1/1000,无侧移为小于1/1000的情况.不过需要注意的是,刚结构规的计算方法是不完善的,有时计算出来很大,SATWE软件把这种情况简化为计算长度系数为10如果是带支撑的,则需要判断是强支撑还是弱支撑,不过现在好多的软件还不能进行判断,比如PKPM就不能,不过现在的3D3S9.0可以进行判定了,并且和SATWE有数据借口,还算方便.所以计算长度不能简单的相信软件,要分情况而定如果两个方向都打了撑的话，基本上可以视为无侧移计算，楼主必须在SATWE里面有个复选框“是否考虑侧移”打上钩柱的计算长度才正常。
如果只有一个方向有撑，另外一个方向没有的话，要计算两遍，无侧移计算一遍，有侧移计算一遍，然后分别按照PKPM的计算出来的长度系数在按有侧移方向考虑的一侧手动输入。
1，无支撑纯框架按照有侧移框架计算。
2，有支撑框架根据支撑强弱：强支撑按照无侧移框架计算；弱支撑框架介于无侧移、有侧移之间。
3，详细容见钢规5.3.3条这个问题其实很简单,不管做什么设计首先要对规运用的很熟练,长细比跟什么有关系呢?柱子的计算长度系数和回转半径,回转半径就不用说了，主要看计算长度系数,楼主说了,你弱轴方向是有支撑的，只要你把支撑截面验算够，并保证支撑与柱的可靠连接，那根据规,此方向的计算长度应该是支撑之间的这段距离，也就是柱子侧向支撑点之间的距离，如果设置的是单支撑,那就与柱子高度等高，计算长度系数就是1,在计算时需要手动设置钢柱弱轴方向的计算长度系数.那样弱轴方向的长细比就可以满足要求了.另:楼上的说的所谓的按有侧移计算和无侧移都计算一遍的方法，听起来貌似有点道理，其实无根据可循的,不过你按无侧移计算，柱的计算长度系数就1,所以按无侧移就算根本连算都不用算.再:无侧移和有侧移框架的定义确实不是你自己主观臆断的,规里也有规定的,是要根据计算公式计算确定的，主要是通过计算看你这个结构形式是强支撑框架还是弱支撑框架,也就是看抗侧翼刚度的大小,如果你这个结构的抗侧移刚度足够大,那就是无侧移了,楼主你弱轴加了足够强的支撑，那此方向就是强支撑,那就是无侧移了.还有:楼主这种结构形式是最常见的底层钢框架上层门式刚架的做法，可以用PKPM按照三维建模计算的,不过二层门式刚架部分要将所有参与受力的构件在模型中输入，包括垂直支撑，水平支撑,抗风柱和刚性系杆,计算时要在PKPM中将风荷载体型系数分段设置，下层为1.3,上层应设置为0,此时需要在手动输入特殊风荷载,主要是钢柱的受风面风荷栽(注意角柱),作为集中力加在柱顶和钢梁风吸力和风压力,做为线荷载加在钢梁上,还有抗风柱的风荷载,做为集中力加在柱顶.以上看法,请参见<钢结构规>还是计算Sb>3（1.2Nbi-Noi），进行判断即可。
平面内失稳
第五章框架平面内失稳框架平面内失稳因框架的组成和荷载作用条件不同而有区别，可以根据框架平面内失稳时其柱顶有无侧移而划分为无侧移失稳和有侧移失稳两类。
图5.1所示为作用有对称荷载的单跨对称框架，用交叉支撑或剪力墙阻止柱顶侧移，两个集中荷载P均沿柱轴线作用，若不考虑几何缺陷，当荷载比例增加到失稳荷载P cr时，框架产生图中虚线所示的对称弯曲变形，即发生分岔失稳，与理想轴心受力构件屈曲性质相同。
图5.2所示也为对称荷载作用的单跨对称框架，但柱顶可以移动，当荷载P=P cr时，框架将产生有侧向位移的反对称弯曲变形（如图5.2中虚线所示），若不计几何缺陷，这种失稳仍为分岔失稳。
图5.1 无侧移单层单跨对称框架图5.2 有侧移单层单跨对称框架对图5.3（a）无侧移和图5.3（c）有侧移单层双跨框架，当荷载沿柱轴线作用时都属于分岔失稳；但当荷载直接作用在横梁上（图5.3（b）、（d））或者在有侧移框架柱顶还作用有水平荷载（图5.3（d）），由于荷载开始作用就产生弯曲变形δ和水平侧移Δ，属于极值点失稳。
图5.3 单层双跨框架通过对框架平面内两类失稳分析后发现，当框架的构成、荷载作用条件相同时，有侧移框架的失稳荷载比无侧移框架的小，因此在计算框架的失稳荷载之前，应首先明确框架柱顶是否可能产生水平位移。
求解框架平面内失稳荷载的方法有平衡法、位移法、矩阵位移法和近似法等。
本章只考虑框架在节点承受集中荷载且丧失稳定前各杆只受轴力而无弯曲变形的情况，即只讨论框架丧失第一类稳定性的问题。
5.1 平衡法确定框架弹性失稳荷载以图5.4所示下端铰接的无侧移单跨对称刚架为例，用平衡法求解其弹性临界荷载。
计算时假定如下：⑴材料为弹性体；⑵不考虑初始缺陷，集中荷载P 沿柱轴线作用于柱顶，没有水平力； ⑶不计柱的轴向压缩变形；⑷不计刚架失稳时横梁中的轴线力。
图5.4 柱脚铰接无侧移刚架将刚架划分为图5.4（b ）所示隔离体，柱的受力和变形具有对称性，只画左侧柱即可，左柱的平衡微分方程为c cc Bc cx l EI M y k y =+''2 （5.1） 式中)(2c EI P k =，c EI 为柱平面内抗弯刚度，c l 为柱高。
