钢筋直螺纹套筒连接工艺及质量检查
施工现场加工钢筋接头(直螺纹)的质量检查及要求
施工现场加工钢筋接头（直螺纹）的质量检查及要求
1.标准型接头丝头有效螺纹长度应不小于1/2连接套筒长度；
2.丝头加工完毕经检验后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏
丝头，允许误差为+2P（P指螺纹螺距，㎜）；
3.钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹，且连接套筒单边外露有效
螺纹不得超过2P，其他连接形式应符合产品设计要求；
4.钢筋连接接头的现场检验按检验批进行。
同一施工条件下采用同一材料的同等级同型式
同规格接头，以连续生产的500个为一个检验批进行检验和验收，不足500个的也按一个检验批计算；
5.滚丝螺纹长度用专用环规检查在环规的缺口范围内，滚轧螺纹丝头用螺纹通规检查，通
规能拧入；
6.自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收
批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。
附：
直螺纹钢筋接头参数表。
钢筋直螺纹套筒连接质量缺陷及控制措施
钢筋直螺纹套筒连接质量缺陷及控制措施1. 前言作为钢筋在建筑结构中常用的连接方式之一，直螺纹套筒连接由于具有简单、可靠、方便等优点，越来越受到建筑业的重视。
但在实际施工过程中，直螺纹套筒连接也存在着质量缺陷，导致建筑结构的安全性和稳定性受到威胁，因此需要引起重视。
本文将从质量缺陷和控制措施两个方面来探讨直螺纹套筒连接的安全问题。
2. 质量缺陷直螺纹套筒连接在施工过程中可能会出现以下几种质量缺陷：2.1 钢筋局部塑性变形钢筋在加工过程中，如果力量不一致或力矩不同，就会造成钢筋塑性变形，导致其螺纹“啑齿”不齐，不能正确地套在套筒中，从而影响连接效果。
2.2 套筒内径误差直螺纹套筒连接的质量还受到直螺纹套筒内径尺寸的影响。
如果直螺纹套筒内径大于或小于螺纹的直径，就会导致连接紧固不严、拉胀力不足、局部破坏等问题的产生。
2.3 空腔、肉眼裂纹在制造过程中，如果直螺纹套筒内部有空腔或裂纹，就会使整个连接处的强度下降，从而提高结构的失效风险。
3. 控制措施为了保证直螺纹套筒连接的质量，在施工过程中必须采取一系列的控制措施，如下：3.1 加强验收在施工前，必须对采购的钢筋和直螺纹套筒进行严格的质量验收和检测，避免使用质量不合格的材料。
3.2 确保套筒内径尺寸准确为保证直螺纹套筒连接的合理性，应在套筒内径尺寸方面加强管控，必须保证套筒内径尺寸和螺纹直径相同或略大1~2mm。
这样可确保连接后的螺纹齿合紧密，其承载力得到保障。
3.3 控制加工质量对于加工质量不佳的钢筋，应及时剔除。
此外，还应对直螺纹套筒生产企业进行全面检查，排除生产过程中的各种质量隐患。
3.4 注意检验时刻在直螺纹套筒连接使用和安装过程中，必须注意检验连接状态，检查连接是否有变形或开裂等情况。
如发现质量问题，应立即采取措施加以处理。
4. 结论在现代建筑结构中,直螺纹套筒连接技术得到了广泛应用。
但在实际应用中,大多数质量缺陷都是由制造、施工等方面的不良质量管理造成的。
直螺纹套筒连接施工工艺
直螺纹套筒连接施工工艺一、引言直螺纹套筒连接作为一种常用的管道连接方式，在建筑工程、水利工程、石油化工等领域都得到广泛应用。
本文将介绍直螺纹套筒连接施工工艺的基本步骤、注意事项和施工要点，以帮助施工人员更好地理解和掌握该连接工艺。
二、直螺纹套筒连接的基本步骤1. 准备工作在进行直螺纹套筒连接之前，首先需要准备好所需材料和工具。
材料包括直螺纹套筒、法兰和密封垫片等，工具包括扳手、锉刀、螺丝刀等。
2. 表面处理为了保证连接的牢固性和密封性，连接部位的表面需要进行处理。
首先，清洗连接部位，确保表面干净。
然后，使用锉刀修整连接部位的边缘，确保其平整。
最后，涂抹一层防锈漆，防止连接部位生锈。
3. 安装直螺纹套筒将直螺纹套筒插入法兰孔中，并用扳手旋紧直螺纹套筒，直至与法兰紧密连接。
使用螺丝刀加固直螺纹套筒和法兰之间的螺纹，确保连接的稳固。
4. 防漏处理为了保证连接的密封性，需要在直螺纹套筒和法兰之间加入密封垫片。
将密封垫片放置在直螺纹套筒和法兰之间，并用扳手旋紧法兰螺栓，使其均匀受力，确保连接的密封性。
5. 检查连接质量连接完成后，需要对连接部位进行检查，确保连接的质量。
首先，检查直螺纹套筒和法兰之间的螺纹是否紧密，不存在松动现象。
然后，检查连接部位是否有漏水现象，确保连接的密封性。
最后，使用力学设备对连接部位进行拉力测试，确保连接的牢固性。
三、直螺纹套筒连接施工的注意事项1. 材料的选择在进行直螺纹套筒连接时，需要选择质量可靠的直螺纹套筒和法兰。
材料应符合相关的国家标准，具有良好的耐压和耐腐蚀性能。
2. 施工环境直螺纹套筒连接的施工应在干燥、通风的环境中进行，避免因潮湿或尘埃对连接造成不良影响。
同时，施工区域应保持整洁，确保施工人员的安全。
3. 操作要规范施工人员在进行直螺纹套筒连接时，应严格按照操作规程进行，避免随意更改步骤或操作方式。
同时，施工人员应熟悉工具的使用方法，并保持工具的良好状态，避免因工具损坏而影响施工进度。

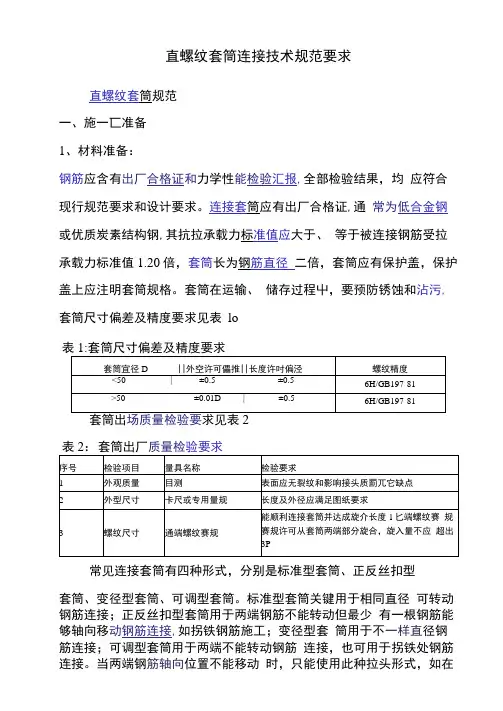

直螺纹套筒连接的关键技术标准规范要求
直螺纹套筒连接技术规范要求直螺纹套筒规范一、施一匸准备1、材料准备：钢筋应含有出厂合格证和力学性能检验汇报,全部检验结果，均应符合现行规范要求和设计要求。
连接套筒应有出厂合格证,通常为低合金钢或优质炭素结构钢,其抗拉承载力标准值应大于、等于被连接钢筋受拉承载力标准值1.20倍，套筒长为钢筋直径二倍，套筒应有保护盖，保护盖上应注明套筒规格。
套筒在运输、储存过程屮，要预防锈蚀和沾污,套筒尺寸偏差及精度要求见表lo表1:套筒尺寸偏差及精度要求套筒出场质量检验要求见表表2：套筒出厂质量检验要求常见连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒关键用于相同直径可转动钢筋连接；正反丝扣型套筒用于两端钢筋不能转动但最少有一根钢筋能够轴向移动钢筋连接,如拐铁钢筋施工；变径型套筒用于不一样直径钢筋连接；可调型套筒用于两端不能转动钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工屮钢筋对接。
2.2技术准备：在进行钢筋翻样时,应综合考虑以下多个问题：1）滚压直螺纹接头混凝上保护层厚度应满足现行国家标准《混凝土结构设计规范》屮受力钢筋保护层最小厚度要求,且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径35倍区段内，有接头受力钢筋截面面积占钢筋总截面面积百分率，应符合下列要求：a、受拉区受力钢筋接头百分率不宜超出50%,b、接头宜避开有抗震设防要求框架梁端和柱端箍筋加密区；当无法避开时，接头百分率不应超出50%。
c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。
3）依据待连接钢筋实际情况，选择好套筒型号、丝扣方向，并立即调整因在下料、加工丝头、随机切断抽验检验而切短了钢筋。
2.3人员准备全部从事等强剥肋滚压直螺纹丝头加工、连接操作人员，必需经过严格专业技术培训,经主管部门考评合格，并取得对应上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。
钢筋直螺纹套筒连接施工工艺
钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。
13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。
套筒表面应有规格标记及产品合格证。
13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。
止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。
13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。
13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。
13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。
13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。
13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。
13.3.5 接头位置应符合设计要求及施工规范的规定。
直螺纹套筒连接施工工艺标准
直螺纹套筒连接施工工艺标准展开全文高层建筑施工中，钢筋连接会用到很多的直螺纹套筒连接，那么你知道钢筋直螺纹套筒是怎么连接的吗？本文将按照直螺纹套筒连接的施工工艺及要求做个详细介绍，共分为3块内容介绍：一、滚压直螺纹连接介绍二、直螺纹接头加工、安装及验收要求三、施工现场直螺纹连接常见问题一、滚压直螺纹连接介绍钢筋剥肋滚压直螺纹连接技术就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
该连接方式具有高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠的优点。
直螺纹套筒半成品各种规格套筒二、直螺纹接头加工、安装及验收要求①施工工艺流程：钢筋断料→剥肋滚压螺纹→丝头检验→套丝保护→连接套筒检验→现场连接→接头检验钢筋剥肋滚丝机钢筋螺纹剥肋滚压中滚压成型的钢筋接头②直螺纹套筒接头加工、安装及验收要求1、直螺纹接头加工：1）钢筋端部应切平或镦平后加工螺纹；2）镦头不得有与钢筋轴线相垂直的横向裂缝；3）钢筋丝头长度应满足产品设计要求，具体长度及牙数如下表所示。
钢筋滚丝长度与牙数参数表规格套筒长度滚丝长度牙数16 45±1mm25 1018 50±1mm27.5 1120 55±1mm30 1222 60±1mm32.5 1325 65±1mm35.5 1228 70±1mm38 1332 75±1mm40.5 1436 85±1mm45.5 1540 90±1mm48 16③直螺纹接头安装：1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。
标准型接头安装后的外露螺纹不宜超过两倍螺距；2）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表：钢筋直径（mm）≤1618至20 22至25 28至32 36至40拧紧扭矩（N*m）100 200 260 320 360梁接头安装柱接头安装④、直螺纹接头检验与验收：1）工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。
直螺纹套筒规范..
直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20 倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。
套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。
表1：套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差螺纹精度≤50 ±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表 2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。
标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。
当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。
2.2 技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。
2）受力钢筋滚压直螺纹接头位置应相互错开。
在任一接头中心至长度为钢筋直径的35 倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。
钢筋直螺纹套筒规范
钢筋直螺纹套筒规范
钢筋直螺纹套筒是钢筋连接中常用的一种连接方式，其规范主要涉及到套筒的尺寸、材质、制造工艺和质量要求等方面。
下面将详细介绍钢筋直螺纹套筒规范。
一、套筒尺寸规范
1. 直螺纹套筒的外径应满足设计要求，并符合国家相关标准。
2. 套筒的螺纹规格应与要连接的钢筋的螺纹规格相匹配。
3. 套筒的长度应根据具体情况来确定，一般应不少于连接钢筋直径的3倍。
二、材质要求
1. 套筒应采用优质碳素结构钢或合格的不锈钢材料制造。
2. 材料应符合国家相关标准，并应有检验证书。
三、制造工艺要求
1. 套筒的制造应按照先进工艺进行，确保质量可靠。
2. 套筒的外表面应光滑，无裂纹、缺陷等。
3. 套筒的内部螺纹应清晰，无毛刺、杂质等。
四、质量要求
1. 套筒的硬度应符合要求，可进行硬度测试来验证。
2. 套筒的拉力强度应满足设计要求，可通过拉伸试验来检测。
3. 套筒的抗腐蚀性能应好，可进行盐雾试验来验证。
4. 套筒的尺寸误差应控制在允许范围内，可通过尺寸测量来检查。
五、安装和使用要求
1. 在安装钢筋直螺纹套筒时，应确保套筒和连接钢筋的螺纹相互吻合，并应用适当的力保证连接的牢固。
2. 套筒在使用过程中应避免受到过大的冲击和挤压，以免影响连接质量。
3. 使用过程中，应及时检查套筒是否出现松动、变形等情况，如有问题应及时更换。
综上所述，钢筋直螺纹套筒规范主要涉及到尺寸、材质、制造工艺和质量要求等方面。
在选购和使用钢筋直螺纹套筒时，应根据规范要求进行选择，并严格按照规范要求进行安装和使用，以确保连接的牢固和安全。
钢筋直螺纹套筒连接质量缺陷及控制措施
加强钢筋直螺纹套筒连接质量监督与检验工作，对不合格的连接进行及 时处理和维修，保证连接质量可靠。同时，应建立完善的质量管理体系 和技术标准，提高质量控制水平。
THANK YOU
感谢观看
2. 某工程在进行钢筋直螺纹套筒连接时，发现连接器加工不 规范，端头不平整，丝扣长度不足，导致连接不牢固，易出 现松动现象。此外，安装过程中未严格按照规范操作，导致 连接器位置不准确，丝扣损坏等问题。
工程实例二：钢筋丝头加工及保护问题
1. 钢筋丝头加工及保护问题主要包括丝头加工质量差、丝头保护不当、丝头受损 等。
性
01
加强科研合作与交流
加强与国内外科研机构和企业的合性能与可靠性。
02 03
开展技术研究与创新
针对现有技术的不足之处，开展技术研究与创新，提高钢筋直螺纹套筒 连接器的性能和可靠性。例如，研发高强度、高耐久性的连接器，提高 连接器的抗拉拔能力和耐久性。
质量检测
定期对钢筋直螺纹套筒连接的质 量进行检测，如采用扭矩扳手等 工具进行抽检，确保连接质量符
合规范要求。
现场巡查
现场管理人员应加强巡查，及时 发现并处理存在的质量缺陷，确 保钢筋直螺纹套筒连接的施工质
量。
04
案例分析
工程实例一：连接器加工及安装问题
1. 连接器加工及安装问题在钢筋直螺纹套筒连接中较为常见 ，主要表现为连接器形式不符合规范、端头不齐、丝扣未拧 紧等。
2. 某工程中，钢筋丝头加工时，工人操作不当，导致丝头不光滑、长度不一致等 问题。同时，丝头保护措施不到位，使得丝头在运输、储存过程中受到损坏、锈 蚀等影响。这些因素导致连接时丝头与连接器不匹配，影响连接质量。
工程实例三：现场施工不当导致的质量问题
钢筋直螺纹套筒连接工艺及质量检查
钢筋直螺纹套筒连接工艺及质量检查1、定义：指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
这类连接方法是我国近10年来陆续发展起来的。
. 优点（Advantage）★接头质量稳定可靠；★不受钢筋化学成分的影响；★人为因素的影响也小、操作简便；★施工速度快，且不受气候条件影响；★无污染、无火灾隐患，施工安全等；★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。
2、钢筋机械连接在连接区段内接头率的规定（35d）：★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置时，在同一连接区段内Ⅲ接头的接头率不应大于25%，Ⅱ接头率不应大于50%，Ⅰ接头率不受限制；★接头宜避开有抗震设防的框架的梁端，柱端箍筋加密区，当无法避开时，应采用ⅡⅠ级接头，且接头率不应大于50%；★受拉应力较小的部位或纵向受压钢筋，接头率可以不受限制；★对直接承受动荷载的结构构件，接头率不应大于50%。
★顶板（顶梁）、中板（中梁）主筋设置接头时，下部钢筋应在距梁端1/4跨度范围内接头，上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。
梁同一根纵筋在同一跨内接头不得多于一个。
3、钢筋接头等级区分：1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异，分为三个性能等级。
4、分类：钢筋机械连接种类繁多，按钢筋机械连接接头类型可分为直螺纹套筒、锥螺纹套筒和挤压套筒。
其中应用最为广阔的直螺纹套筒又可分为墩粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。
1）、直螺纹套筒：内孔为直螺纹的套筒；2）、锥螺纹套筒：可与钢筋锥螺纹连接的内孔为锥螺纹的螺纹套筒；3）、挤压套筒：内孔为光孔用于带肋钢筋挤压连接的套筒。
2020钢筋直螺纹套筒施工工艺及质量检查
2020钢筋直螺纹套筒施工工艺及质量检查1、定义：指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
这类连接方法是我国近10年来陆续发展起来的。
优点★接头质量稳定可靠；★不受钢筋化学成分的影响；★人为因素的影响也小、操作简便；★施工速度快，且不受气候条件影响；★无污染、无火灾隐患，施工安全等；★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。
2、钢筋机械连接在连接区段内接头率的规定（35d）：★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置时，在同一连接区段内Ⅲ接头的接头率不应大于25%，Ⅱ接头率不应大于50%，Ⅰ接头率不受限制；★接头宜避开有抗震设防的框架的梁端，柱端箍筋加密区，当无法避开时，应采用ⅡⅠ级接头，且接头率不应大于50%；★受拉应力较小的部位或纵向受压钢筋，接头率可以不受限制；★对直接承受动荷载的结构构件，接头率不应大于50%。
★顶板（顶梁）、中板（中梁）主筋设置接头时，下部钢筋应在距梁端1/4跨度范围内接头，上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。
梁同一根纵筋在同一跨内接头不得多于一个。
3、钢筋接头等级区分：1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异，分为三个性能等级。
4、分类：钢筋机械连接种类繁多，按钢筋机械连接接头类型可分为直螺纹套筒、锥螺纹套筒和挤压套筒。
其中应用最为广阔的直螺纹套筒又可分为墩粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。
1）、直螺纹套筒：内孔为直螺纹的套筒；2）、锥螺纹套筒：可与钢筋锥螺纹连接的内孔为锥螺纹的螺纹套筒；3）、挤压套筒：内孔为光孔用于带肋钢筋挤压连接的套筒。
钢筋螺纹套丝连接的施工工艺及注意事项
钢筋螺纹套丝连接的施工工艺及注意事项1、工艺流程：预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验；现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验;2、钢筋丝头加工：1按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸;2按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋直径尺寸; 3调整剥肋挡块及滚压行程开关位置,保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定;3、钢筋丝头加工完成、检验合格后,要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护,以防螺纹在钢筋搬动或运输过程中被损坏或污染;4、使用扳手或管钳对钢筋接头拧紧时,只要达到力矩扳手调定的力矩值即可;5、钢筋端部平头最好使用台式砂轮片切割机进行切割;6、连接钢筋注意事项：1钢筋丝头经检验合格后应保持千净无损伤;2所连钢筋规格必须与连接套规格一致;3连接水平钢筋时,必须从一头往另一头依次连接,不得从两头往中间或中间往两端连接;4连接钢筋时,一定要先将待连接钢筋丝头拧入同规格的连接套之后,再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记,以防遗漏;5力矩扳手不使用时,将其力矩值调为零,以保证其精度;7、检查钢筋连接质量：1检查接头外观质量应无完整丝扣外露,钢筋与连接套之间无间隙;如发现有一个完整丝扣外露,应重新拧紧,然后用检查用的扭矩扳手对接头质量进行抽检;2用质检力矩扳手检查接头拧紧程度;8、直螺纹接头试验：1同一施工条件下,采用同一批材料的同等级、同型式、同规格接头,以500个为一验收批进行检验和验收,不足500个也为一验收批;每一批取3个试件作单向拉伸试验;2当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时,该验收批定为合格;如有一个试件的抗拉强度不符合要求,应取六个试件进行复检; 复检中仍有一个试件不符合要求,则该验收批判定为不合格;机械连接方法适用范围钢筋级别钢筋直径mm钢筋套筒挤压连接 HRB335、HRB400 RRB400 16~40 16~40 钢筋锥螺纹套筒连接 HRB335、HRB400 RRB400 16~40 16~40 钢筋徽粗直螺纹套筒连接 HRB335、HRB400 16~40 钢筋滚压直螺纹套筒连接直接滚压HRB335、HRB400 16~40挤肋滚压 16~40剥肋滚压 16~50。
钢筋直螺纹连接的质量缺陷及防治
钢筋直螺纹连接属于冷加工连接，不会使钢筋因局部高温而熔接，且不会引起钢筋脆性变化，在高强度大直径钢筋连接中应作为首选的连接方式。
但现在有些建筑工地采用的钢筋直螺纹连接存在较大的质量缺陷，工程质量存在较大隐患。
笔者结合自己的学习和研究对这一问题做一分析。
1 质量缺陷现行粗钢筋剥肋直螺纹连接存在如下四方面质量缺陷。
1.1 标准不统一尧指导性不强现行规程工艺指导性不强，对丝头的加工、套筒的技术指标等都未做具体规定。
1.2 现行直螺纹套筒材质不标准现在市场上供应的直螺纹套筒标注均为45号优质碳素结构钢，有厚壁A3普通碳素钢管加工的，也有铸铁或铸钢加工的，套筒材质强度低。
按《钢筋机械连接技术规程（附条文说明）》（JGJ107—2010）第3.0.2条要求，接头连接件的屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍。
45号优质碳素结构钢的屈服强度为355MPa，抗拉强度为600MPa，其他材质的更小。
1.3 接头处钢筋直径减小较大钢筋直接剥肋套丝的接头处钢筋直径减小较大，现按《施工手册》第四版的有关要求先行剥肋，再滚轧丝头。
以25mm三级钢筋为例，剥肋后直径为23.7±0.2mm，滚轧螺纹尺寸为M26×3mm，按螺纹外径26mm计，螺纹齿深3mm，齿槽小径仅剩20mm，特别是套筒外露的—两扣处钢筋截面削弱达36%，结构设计的富余系数不会有这样大的，容易对结构安全产生影响。
1.4 操作因素影响不容小觑按要求滚轧套丝后钢筋连接较为费力，安装不到位易发生套丝松点。
2 防治措施（1）推广敘粗剥肋直螺纹连接技术，淘汰直接剥肋滚轧套丝的工艺。
在滚轧套丝前用专用钢筋液压敘粗机将钢筋套丝端头敘粗，直径可增大4~6mm，剥肋滚轧丝头后的齿槽小径能保证达到钢筋原材的内径（小横肋以外的直径）。
（2）套筒的材质和规格尺寸应统—。
HRB400级和HRB500级高强钢筋连接的套筒应该选用75号优质碳素结构钢，采用冷加工的材质。
直螺纹套筒连接工艺试验报告
直螺纹连接工艺试验甘肃再就业建设工程（集团）有限公司白银市人防疏散基地项目施工一标段项目经理部目录一、施工准备..................................................................................................................................................二、机械连接方法简介..........................................................................................................................三、工艺流程..................................................................................................................................................四、质量标准及质量检验....................................................................................................................五、施工注意事项...................................................................................................................................... 附：钢筋质量证明书及复试报告、套筒合格证、钢筋连接试验报告及工艺性试验过程照片...................六、直螺纹套筒连接工艺试验参数 (5)一、施工准备1、材料（1）钢筋：HRB4000级22钢筋，力学性能及直径均达到规范要求，有出场合格证及质量证明书，钢筋无老锈和油污。
钢筋直螺纹连接工艺标准及验收规范
钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3表2.5.3接头拧紧力矩2.5.4经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长度不应超过2P。
3 施工操作工艺工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
钢筋直螺纹连接工艺标准及验收规范
钢筋直螺纹连接工艺标准及验收规范1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备2.1材料2.1.1钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
2.2 设备机具2.2.1机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
力矩扳手的精度为±5%。
3 施工操作工艺3.1 工艺规程3.1.1直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋直螺纹套筒连接工艺及质量检查，图文分析
1、定义：
指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
这类连接方法是我国近10年来陆续发展起来的。
优点（Advantage）
★接头质量稳定可靠；
★不受钢筋化学成分的影响；
★人为因素的影响也小、操作简便；
★施工速度快，且不受气候条件影响；
★无污染、无火灾隐患，施工安全等；
★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。
2、钢筋机械连接在连接区段内接头率的规定（35d）：
★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置时，在同一连接区段内Ⅲ接头的接头率不应大于25%，Ⅱ接头率不应大于50%，Ⅰ接头率不受限制；
★接头宜避开有抗震设防的框架的梁端，柱端箍筋加密区，当无法避开时，应采用ⅡⅠ级接头，且接头率不应大于50%；
★受拉应力较小的部位或纵向受压钢筋，接头率可以不受限制；
★对直接承受动荷载的结构构件，接头率不应大于50%。
★顶板（顶梁）、中板（中梁）主筋设置接头时，下部钢筋应在距梁端1/4跨度范围内接头，上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。
梁同一根纵筋在同一跨内接头不得多于一个。
3、钢筋接头等级区分：
1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；
2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异，分为三个性能等级。
4、分类：
钢筋机械连接种类繁多，按钢筋机械连接接头类型可分为直螺纹套筒、锥螺纹套筒和挤压套筒。
其中应用最为广阔的直螺纹套筒又可分为墩粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。
1）、直螺纹套筒：内孔为直螺纹的套筒；
2）、锥螺纹套筒：可与钢筋锥螺纹连接的内孔为锥螺纹的螺纹套筒；3）、挤压套筒：内孔为光孔用于带肋钢筋挤压连接的套筒。
1、直螺纹套筒型式
2、样品展示
3、工艺流程：
★预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套筒连接→接头检验；
★现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。
4、钢筋丝头加工：
★按钢筋规格所需调整试棒并调整好滚丝头内孔最小尺寸。
★按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
★调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
5、施工步骤
①钢筋平头
A、平头的目的是让钢筋切口端面与母材轴线方向垂直，不得有马蹄形或翘曲，使接头拧紧后能让两个丝头对顶，更好地消除螺纹间隙。
B、宜采用砂轮切割机或其它专用切断设备。
②加工丝头
a、丝轮与加工直径相适应后，将与钢筋相适应的对刀棒插入滚轧头中心，调整滚丝轮使之与对刀棒相接触，抽出对刀棒，拧紧螺钉，压紧齿圈，使之不得移动。
b、对于固定定位盘的设备根据所加工钢筋直径，调换与加工直径相适应的定位盘（定位盘上打印有加工直径）。
对于可调整定位盘的设备按定位盘刻度调整到相应的刻度，当剥肋刀磨损时还需要进行微调。
c、根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值。
剥肋长度与钢筋规格的关系见下表：
6、钢筋接头加工应符合下列规定：
1、在施工现场加工钢筋接头时，应符合下列规定：
1）、加工钢筋接头的操作工人，应经专业人员培训合格后才能上岗，人员应相对稳定；
2）、钢筋接头的加工应经工艺检验合格后方可进行。
2、直螺纹接头的现场加工应符合下列规定：
1）、钢筋端部应切平或镦平后加再工螺纹；
2）、墩粗头不得有与钢筋轴线相垂直的横向裂纹；
3）、钢筋丝头长度应满足企业标准中产品设计要求，公差应为0～2.0p(p 为螺距)：
4）、钢筋丝头宜满足6f级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
抽检数量10%，检验合格率不应小于95％。
7、钢筋接头安装：
1）、安装时用可用管钳扳手拧紧，钢筋丝头应在套筒的中央位置，标准型接头安装后外漏丝不得超过2p；
2）、直螺纹接头安装时最小扭矩值。
1、质量检查项目：
2、塞规：
具有和被检测螺纹相一致的螺纹牙型，能反映被检测内螺纹边界条件的测量器具。
通端螺纹塞规：检查内直螺纹最小边界条件的螺纹塞规
3、止端螺纹塞规：
检查直螺纹最大边界的螺纹塞规
4、环规：
是一种用来检测标准外螺纹中径的量具，两个为一套，一个通规，一个止规。
四、安全文明施工
1、进入现场的钢筋机械及电气设备在使用前，必须经项目工程部、安质部检查验收，并报监理验收合格后方可使用，项目部主要负责人、技术负责人、技术人员、安全质量专（兼）职人员、作业队长（领工员）、试验检测人员必须接受钢筋机械连接工序及质量控制专业培训、考核；现场加工钢筋接头的操作工人，必须经专业人员培训合格后持证上岗，并在机械旁挂牌注明安全操作规程。
2、钢筋加工机械处必须设置足够的照明，保证操作人员在光线较好的环境下操作。
在进行加工材料时，弯曲机、切断机等严禁一次超量上机作业。
3、钢筋加工机械设专人维护维修，定期检查各种机械的零部件，特别是易损部件，出现有磨损的必须更换。
滚丝机机壳必须设置牢靠接地后再运用；滑道及滑块必须定时整理并涂油，剥肋刀、滚丝轮必须定期检查、更换；
滚丝机冷却液体必须使用水溶性乳化冷却液，没有冷却液时禁止滚轧加工螺纹。
现场加工的成品、半成品整齐，分类摆放整齐。
钢筋加工机械应将操作说明和危险事项贴于工作墙上，使加工操作人员能随时观看。
4、机械的安装应坚实稳固，所有电气机械外壳必须可靠与保护接地线连接，所有电气开关必须实行一机一闸一漏一保护，机械开关均采用漏电保护器。
5、切断短料时，手和切刀之间的距离保持在150mm以上，如手握端小于400mm时，采用套管或夹具将钢筋短头压住或夹牢。
6、吊运钢筋时，捆绑牢固，严禁长短混吊，设专人指挥，下方严禁站人。
起吊钢筋骨架时，待骨架降落到离地面1米以内，方准靠近，就位支撑好方可摘钩，严禁超负荷吊运。
7、进入施工现场必须戴好安全帽，施工现场内严禁烟火。
8、高空时，必须搭设作业平台，护身栏高度为1.2m，在2m以上高度作业时，系好安全带，安全带要上系下用。
9、按规程操作，尽量减少噪音及震动；夜间施工时，严禁敲打钢筋以防扰民。
五、接头质量合格与不合格样品展示
1、接头质量不合格样品：
2、接头质量合格样品：。
