医院手术室净化空调设计
医院正负压手术室净化空调系统设计
管路布置
正负压手术室的三种状态（手术室规范设计 指南中的描Байду номын сангаас）
1、正压状态：在对非传染病患者即普通患者进行手术时， 应采用带部分自循环回风的正压工况运行。 2、负压状态1：在对一般传染病患者，尤其是非呼吸道传播 的传染病患者进行手术时，应采用带部分回风的负压工况运 行。 3、负压状态2：对烈性传染病患者进行手术时应采用全新风 工况运行。
已满足规范要求
设计指南中给出的标准正负压手术室做法图：
设计指南中的系统图几点疑问：
1、系统图管路有误。 2、新风自取。（按手术室规范，新风应经过过 滤） 3、系统图中把前室、后室同手术室布置在一个 系统中。（此问题有争议），个人认为有风阻平 衡问题。
关于是否需要设置全新风系统的争议：
规范中的要求（国外标准）
1、日本：应采用单独的空调系统；室内采用高效过滤风口 时，可利用循环风。烈性传染病手术室应全新风、全排 风工况运行，室内不运行空气循环装置”。
2、美国：若采用HEPA过滤器，为实现空气传染控制，可以 再循环使用空气”。
3、德国：医院空气处理系统”中指出，“从卫生毒理学考 虑，当回风含有有害气体时，任何形式的回风均不能使 用”。
常用净化空调系统做法
规范中的强条要求：
8.1.14条：负压手术室顶棚排风口入口处以及室 内回风口入口处均必须设高效过滤器，并应在排 风出口处设止回阀，回风入口处设密闭阀。正负 压转换手术室，应在部分回风口上设高效过滤器， 另一部分回风口上设中效过滤器；当供负压使用 时，应关闭中效过滤器处密闭阀，当供正压使用 时，应关闭高效过滤器处密闭阀。（强条）
室作为缓冲室。负压手术室应有独立出入口。（强条）
8.2.9条：手术室的两侧回风口，每侧不应少于2个，宜均匀 布置。
医院洁净手术室净化空调系统节能设计探讨
医院洁净手术室净化空调系统节能设计探讨医院手术室是一个非常特殊的场所，要求手术室内洁净度高，卫生条件好，环境稳定。
为了满足这些要求，手术室内的空调系统是必不可少的设备。
为了节约能源，降低运行成本，设计师们会在手术室内的空调系统设计中考虑节能因素。
本文将探讨医院洁净手术室净化空调系统节能设计。
一、空气净化方式现代手术室内几乎都采用高效率过滤器（HEPA）来过滤空气。
此外，医院还会装置紫外线消毒灯杀菌器、气体过滤器等净化设备。
选用合适的净化设备，可以避免污染裸露在手术室中的物品和空气进入到操作区域。
同时，不同的空气净化方式对空调系统的节能要求也各不相同，因此在设计空气净化系统时，一定要选择适合的净化方式。
二、风机和送风管道的尺寸设计风机是手术室中最高的能耗设备之一。
为了确保系统的可靠性和热控制，空调系统必须保证在充分通风的情况下完成冷却和加热任务。
因此，在设计空气系统时，需要通过计算和流体动力学模拟来确定风机和送风管道的大小和数字，以确保系统在满足需要的前提下最大限度地降低能源消耗。
三、节能空调节能空调设备是现代化的手术室常用设备之一。
与传统的冷凝器不同，节能空调采用热泵技术，可以通过吸收空气中的低温热量来产生制冷效果。
这种技术可以比传统冷凝器节省30%的能源，而且还不会对环境产生污染。
因此，在设计手术室环境控制系统时，考虑采用节能空调也是一种不错的选择。
四、自动控制系统设计自动控制系统可以对手术室内的温度、湿度等参数进行监控和调节，不仅可以提高能源利用效率，而且还可以减少手术室中的人为干扰。
它们可以根据需求自动开启或关闭设备、控制加热和冷却系统的输出、监测所有电气和机械操作等，非常方便且节省能源。
在实际应用中，还可以将自动控制系统与人机界面或智能手机连接，以便在远程监控和控制手术室。
总结在医疗手术室中，有效的空气过滤和空气调节不仅是基本要求，而且还可以防止污染、提高操作效率，缩短手术时间等。
因此，在设计手术室时，节能空调、适当的自动控制系统等新技术可以大大降低系统运行成本并提高使用效率。
净化空调设计要求
洁净手术部空调系统设计要求1 空调、排风系统设置要求1.1 净化空调系统设置宜使洁净手术部处于受控状态，既能保证洁净手术部整体控制，又能使各洁净手术室灵活使用。
1.2 洁净手术室应与辅助用房分开设置净化空调系统。
1.3 I、II 级洁净手术室应每间单独设置净化空调系统。
II 、IV 级洁净手术室宜每间单独设置，也可2 一3 间手术室合用一个净化空调系统。
1.4 洁净辅助区与清洁辅助区空调应单独设置净化空调系统。
为便于管理和运行，大型手术部宜分区设置净化空调系统。
1.5 洁净手术部应有足够的新风量，并采取可靠措施保证手术室的新风供应。
1.6 每间手术室应单独设置排风系统，洁净和清洁辅助区应有排风出路，保证手术部合理的压力梯度。
1.7 手术部使用的冷热源，应考虑整个洁净手术部对冷热同时需要的要求。
1.8 各净化空调和排风系统应采取可靠的调节手段使送、回、新、排风风量误差在允许范围内。
2 空气处理方式2.1 净化空调系统循环空气应经过三级过滤，过滤器分别位于第一级紧靠回风口处，第二级应设置在系统正压段，第三级应设置在系统末端。
2.2 净化空调系统空气应根据手术室要求进行热、湿处理。
3 气流组织3.1 洁净手术室气流组织为上送下回。
洁净辅助和清洁辅助用房宜采用上送下回，也可采用上送上回。
3.2 I~III级洁净手术室送风口应集中布置于手术台上方，使包括手术台的一定区域处于洁净气流的主流区内。
3.3 洁净手术室应采用双侧下部回风；在双侧距离不超过3m 时，可在一侧下部回风。
3.4 下部回风口上边高度不应超过地面之上0.5m ，洞口下边离地面不应低于0.lm 。
3.51 级手术室回风口应连续布置。
3.6 室内回风口气流速度不应大于1.6m / s ，走廊回风口气流速度不应大于3m/s。
3.7 洁净手术室应设顶部排风口，其位置宜在病人头侧的顶部。
排风口风速应不大于2m/s 。
洁净手术部空调新风设计要求1 分散处理设计方式1.1 每间手术室净化空调系统的新风单独从室外引入。

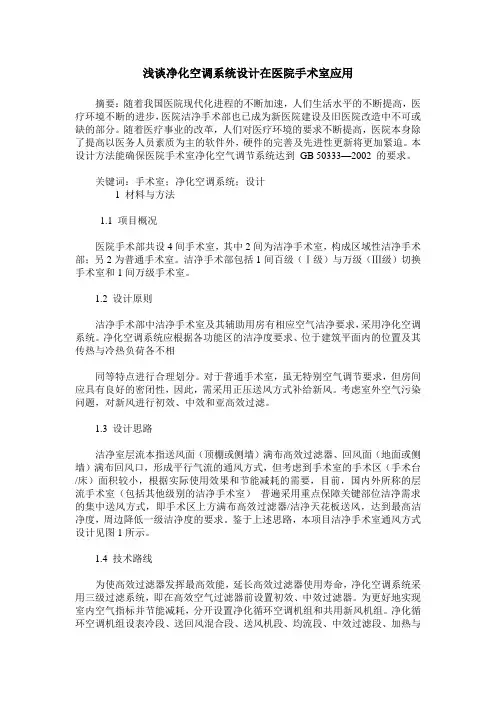

浅谈净化空调系统设计在医院手术室应用
浅谈净化空调系统设计在医院手术室应用摘要：随着我国医院现代化进程的不断加速，人们生活水平的不断提高，医疗环境不断的进步，医院洁净手术部也已成为新医院建设及旧医院改造中不可或缺的部分。
随着医疗事业的改革，人们对医疗环境的要求不断提高，医院本身除了提高以医务人员素质为主的软件外，硬件的完善及先进性更新将更加紧迫。
本设计方法能确保医院手术室净化空气调节系统达到GB 50333—2002 的要求。
关键词：手术室；净化空调系统；设计1 材料与方法1.1 项目概况医院手术部共设4间手术室，其中2间为洁净手术室，构成区域性洁净手术部；另2为普通手术室。
洁净手术部包括1间百级（Ⅰ级）与万级（Ⅲ级）切换手术室和1间万级手术室。
1.2 设计原则洁净手术部中洁净手术室及其辅助用房有相应空气洁净要求，采用净化空调系统。
净化空调系统应根据各功能区的洁净度要求、位于建筑平面内的位置及其传热与冷热负荷各不相同等特点进行合理划分。
对于普通手术室，虽无特别空气调节要求，但房间应具有良好的密闭性，因此，需采用正压送风方式补给新风。
考虑室外空气污染问题，对新风进行初效、中效和亚高效过滤。
1.3 设计思路洁净室层流本指送风面（顶棚或侧墙）满布高效过滤器、回风面（地面或侧墙）满布回风口，形成平行气流的通风方式，但考虑到手术室的手术区（手术台/床）面积较小，根据实际使用效果和节能减耗的需要，目前，国内外所称的层流手术室（包括其他级别的洁净手术室）普遍采用重点保障关键部位洁净需求的集中送风方式，即手术区上方满布高效过滤器/洁净天花板送风，达到最高洁净度，周边降低一级洁净度的要求。
鉴于上述思路，本项目洁净手术室通风方式设计见图1所示。
1.4 技术路线为使高效过滤器发挥最高效能，延长高效过滤器使用寿命，净化空调系统采用三级过滤系统，即在高效空气过滤器前设置初效、中效过滤器。
为更好地实现室内空气指标并节能减耗，分开设置净化循环空调机组和共用新风机组。
医院洁净手术室空调设计计算
医院洁净空调计算一、围附结构的形式采用:1.洁净手术室内围护结构选用夹芯复合彩钢板夹层厚50mm,传热系数K=0.57kcal/(m2.h..0C)=0.66W/(m2. 0C)内围护结构二侧内表面放热系数a n=8.7W/(m2. 0C)换热热阻R n=0.115m2. 0C/W经计算夹芯复合板换热热阻R0=0.115X2+1/0.66=1.74 m2. 0C/W传热系数K0=1/1.74=0.58W/(m2. 0C)2.与污物走廊相邻的内墙(240墙) K=1.76W/(m2. 0C)3.楼面K=3.13W/(m2. 0C)4.外墙(240墙) K=1.94W/(m2. 0C)5.吊顶K=1.83W/(m2. 0C)3.内门K=5.82W/(m2. 0C)9.各洁净室新风负荷计算⑴夏季室外参数(t w=32.8℃∮=84% h=22.2kcal/kg)夏季室内参数(t n=26℃∮=60% h=13.90kcal/kg)室内外焓差:△h=22.2-13.9=8.30 kcal/kg每1m3/h新风形成的新风冷负荷8.3x1.2x1=9.96 kcal/kg=11.58W⑵冬季室外参数(t w=1℃∮=75% h=2.1kcal/kg)冬季室内参数(t n=23℃∮=60% h=11.85kcal/kg)每1m3/h新风形成的新风热负荷9.75x1.2x1=11.7 kcal/kg=13.60W⑶冬季室外参数(t w=1℃∮=75% h=2.1kcal/kg d=3.10g/kg)冬季室内参数(t n=23℃∮=60% h=11.85kcal/kg d=10.50g/kg )室内外绝对含湿量差:△d=10.50-3.10=7.4 g/kg 每1m3/h新风形成的加湿负荷7.4x1.2x1=8.88 g/h。
净化空调设计方案
一、设计方案1、100级手术室净化空调机组采用德国进口罗伯特医用卫生型空调机组。
其它净化空调机组采用中英合资天加医用卫生型空调机组。
2、正负压切换手术室采用一拖二方式，单独采用一台医用卫生型空调机组。
3、其它Ⅲ级手术室采用一拖二或者一拖三方式，2-3间手术室公同采用一台医用卫生型空调机组。
4、洁净走廊及其辅房采用一台医用卫生型空调机组，采用高效送风口送风，上顶送上侧回。
5、污物走廊及其辅房采用一台医用卫生型空调机组，采用亚高效送风口送风上顶送上侧回。
6、手术室新风采用集中控制方式，共采用2台新风机组，新风系统配初效、中效、亚高效过滤器。
7、排风系统采用独立排风形式。
8、每台循环机组均配一台电热式加湿器及一台辅助电加热器。
9、新风的保证：①、新风量必须满足室内人员的卫生要求；②、新风量需要满足洁净手术室的新风换气次数要求；③、密间房间室内新风量和排风量之差需能保证房间正压值；④、新风量宜符合《医院洁净手术部建筑技术规范》中规定的最小风量。
10、新风量的取量：经计算取上述要求最大值，通过新风机组提供充足稳定的新风，其中Ⅰ类取1000㎥/h，Ⅱ类、Ⅲ类取800㎥/h，走廊与辅房取4次/h。
11、房间换气次数（风量）的保证：房间的风量严格按照《医院洁净手术部建设技术规范》（2002年）的标准来计算，机组电机采用变频器控制，保证各房间的风量指标。
12、洁净度的保证：通过五级过滤，新风机组初、中效，亚高效，空调机组中效过滤，送风末端高效过滤，尤其是高效过滤器，对μ≥0.3μm微粒的过滤精度达到0.9997，从而确保μ≥0.5μm的微粒可以被充分过滤掉，这样就保证了手术室的洁净度要求。
13、房间湿度的保证：房间加湿量的确定是通过回风总管探头感应，由DDC系统根据手术室实际湿度来控制湿量的，冬季由电热式加湿器对空气进行加湿，夏季由空气处理机组的表冷器对新回风进行除湿，其湿度要求，具体见表A-A。
14、细菌浓度的保证：以上指标都保证的情况下，细菌的浓度也就得到了保证。
手术室洁净空调风系统设计思路与方法
手术室洁净空调风系统设计思路与方法目前，很多医院的洁净手术室在设计过程中片面强调净化级别，而忽略了系统在运行保养过程的节能因素，造成洁净手术部投资和运行费用高昂。
在保证手术室污染控制的基础上，如何使手术室净化系统设计既合理又节能？笔者就这个问题进行分析探讨，供同行参考。
一、送风量的确定在国家出版《医院洁净手术部建筑技术规范》（以下简称《规范》）之前，国内已有的医院手术室洁净空调系统设计基本上都按照工业洁净室设计标准如《洁净厂房设计规范》来进行。
此类设计采用“全室稀释和净化”概念（如图1所示），虽然可获得均匀向下的气流，自净能力强，可简化人身净化设置，但存在两方面问题：一是功耗大、占用面积大、风系统噪音控制困难；二是造价和维护费用高，灯具布置困难，高效过滤器堵漏困难。
例如：一间36m2的百级手术室，所需送风量为32400m3/h～45360m3/h（断面风速为0.25m/s～0.35m/s）；在千级以下手术室，该“全室稀释和净化”概念的乱流形式气流组织下的细菌浓度不理想。
针对以上问题，参考德国WEISS手术室洁净空调系统概念，在手术室风量计算和气流组织两方面，突破工业洁净室设计思路，引入降低总风量、强化局部送风、送风方式采用垂直单向流、重点放在手术床区域的设计概念，这种方式具有安装维护方便、投入费用大幅减低、功耗降低、占用面积少等特点。
例如：一间36m2的百级手术室，送风口面积为2.4m×2.4m，送风量为11340m3/h，仅为前述工业洁净室的40％。
二、新风段的设置一些手术室的净化空调系统通常设有三级过滤：第一级过滤设在回风口，第二级设在系统正压段，第三级设在系统末端。
笔者认为，在百级手术室里，这种三级过滤的过滤效果是不稳定的，因为在我国，中效过滤器存在滤料、品种偏少，性能偏低的情况，不能有效保护高效过滤器，在这种设计中，如果某一级设置不匹配，会使三级过滤器更换期不合理，造成整体过滤效果欠佳。
(完整word版)医院手术室净化空调设计
医院手术室净化空调设计一、手术室概况：本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级（I级）1间、万级（II 级）4间、十万级（III 级）3间，手术室设计温湿度考虑到儿童生理特点，全年控制在Tn=24～28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%～60%。
二、手术室空调风系统的划分：1.高级别手术室空调系统宜独立设置。
所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。
另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。
例如一个空调系统负担1间百级手术室和2间万级手术室或4间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和54.3%，而且此种因手术室使用与否引起的风量变化，不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。
所以无论从节约能源的角度，或是从使用可*性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。
2.对于低级别手术室，尽管与高级别手术室相比空调风量小的多，但一个空调系统所负担的手术室间数也不宜过多，因为医院手术室的使用情况具备不确定性。
愈是高等级医院，手术室为满足特殊繁忙情况，设置愈多。
手术室多，正常情况下的同时使用系数低，这样当一个空调系统所负担的手术室间数较多时，系统常处于"供大于求"的状态，其运行能耗势必较高，就象有的医院所反映的"建的起，用不起"。
医院层流手术室暖通净化空调设计实例
医院层流手术室暖通净化空调设计实例摘要：医院在层流的手术室进行构建时，会对暖通净化空调进行安装。
暖通净化空调拥有净化空调、空调冷热源等多个系统，本文主要对层流手术室的暖通净化空调的设计行了阐述。
关键词：暖通；空调设计；净化空调；层流手术室在医院中，层流手术室有这十分重要的地位，它在避免使患者以及医护人员发生二次感染的情况中有着重要的作用，并且它可以帮助术后的患者得到更为快速的恢复。
而暖通净化空调可以为层流手术室营造更为清洁的手术环境，使层流手术室的作用能够进一步的发挥。
在对建筑进行设计的工作当中，暖通净化空调的设计工作非常容易受到忽视，并且，相关人员在这一方面所投入的经历有所缺失，但是对这一环节进行设计时，会有许多各方面需要提起注意，如果对这些就要注重的问题有所忽略的话，那么，将会对暖通净化空调的设计在质量以及水平方面的提升产生很大的影响，因此，必须要对这些问题进行及时有效的解决。
在我国现在运用的一些暖通净化空调设计方案的综合评价方法中，有许多的评价指标体系的完整度不够，并且这些评价方法具有非常强烈的主观色彩，这会造成评价结果在公信度方面有所缺乏，这是急需改进的一些问题。
是暖通净化空调系统的设计得到提升，是一个非常就复杂性以及系统性的工程，这需要相关人士的共同努力才能够完成。
相关的设计人员必须要拥有综合性的设计思维，并且还要使自己在思想认识方面的水平得到提高，与此同时，相关人员还要对这些问题对暖通净化空调设计的影响有充分的认识，充分增强对这些问题进行解决的紧迫感。
一、层流手术室1.1层流手术室的概念层流手术室会对被控制空间环境内空气的洁净程度进行调整，使被控空间的环境能够达到各种类型的手术的要求，并且它可以为患者以及医护人员营造一个温度适宜、湿度适度、清洁清新细且菌数低的手术空间环境，这样可以使接受手术治疗的患者在身体组织方面受到的损伤得到最大程度的避免，层流手术室可以使那些需要进行开颅手术以及烧伤的患者更快地得到恢复。
医院洁净手术部空调设计
Ｙ ｉ ｙ ｕ ａ ｎ ｊ ｉ ｅ ｊ ｉ ｎ ｇ ｓ ｈ ｏ ｕ ｓ ｈ ｕ ｂ ｕ ｋ ｏ ｎ ｇ ｔ ｉ ａ ｏ ｓ ｈ ｅ ｊ ｉ
医院ቤተ መጻሕፍቲ ባይዱ净手术部 空调设计
■ 郑 学田 杨 东辉 本 文结合 某 医院工程 实例 ，分 别 阐述 了空 调设计 参 数 、空调冷热源 、新风预先单独处理 、洁净室气流组织 、 洁净室空调正压控 制、通风防排烟系统 等内容。
度 、洁净等级标准 、正 （ 负） 压值 、排风量和新风量等。
三、手术部空调风系统
由于手术室对空气洁净度 等参数有较 高的要求，空调
风系统不同于其他 普通民用空调 形式。该 工程 采用洁净手 术室设置净化空气处理 机组、共用新风机组的系统 ，将新 风预先单独处理 ，除去多余的含湿量在随后的处理 中取消 再热过程 ，杜绝冷热抵消现象。各新风系统送风总管上设
一
洁净 区外 设置 １ 个普 通 非净 化新风 系统 。 １ 号 、２ 号 、３
号 、４ 号手 术室采 用一套净 化新风 系统 Ｘ 一 １；５—１ ０ 号手
术室 （Ｉ Ｉ Ｉ 级手术 室 ） 采用 一套 净化新风系统Ｘ 一 ２；洁净走
廊和 无菌辅 料等洁净 辅助用房 为 Ｘ 一 ３ 系统 ；各重症监 护
机进行 中效过滤 ，最后通过末端的高效过滤送风 口送入室
内。排风机前设置高 中效过滤器及 电动风阀 ，主要是考虑
减 少对室外空气 的污染 ，防止排风机不运转时室外空气倒
灌。 ４ ． 手术室正压控制
置静压传感器 ，控制风机的运行频率 ，ｌ ａ 动调 节风量 ，节
约能源。部分手术室运行时 ，新风机变频变风量运行 ，提
沈阳医院手术室洁净空调系统方案
最新资料;Word版;可自由编辑案例一、沈阳某医院手术室洁净空调系统设计说明一. 工程概况本工程为某总医院病房楼手术室改造净化工程..净化面积185.2m2;万级和十万级..顶棚相对本层地面高度为3.000m;走廊顶棚相对本层地面高度2.700m;内部梁下相对本层地面高度为3.720m..二. 室外计算参数本工程室外计算参数参照辽宁省沈阳市室外计算参数..季节干球温度湿球温度相对湿度平均风速主导风向夏季31.4℃25.4℃78% 2.9m/s南冬季-22℃——64% 3.4m/s北三. 室内设计参数温度：22-25℃..湿度：45-65%..洁净度：万级和十万级..四. 冷源为3台空调室外机组..设置在离空调机组较近的顶层楼板上..热源为电热;设置在空调机组内..五. 空调系统选择空调系统选用全空气集中式处理方式；新风量的确定原则以空调净化设计规范及军队医院洁净手术部建筑技术规范的规定确定新风量；空气处理系统为吊顶式空调机组;设置位置在走廊吊顶夹层内;空调机组的功能有直接蒸发式表冷段;加湿段;风机段;中效过滤段;风机送风段..新风口为带过滤固定单百叶新风口;在外墙处开口;新风管段设电动保温新风阀..系统回风总管设防火阀;当有火灾发生的时候;防火阀处流通空气温度>70℃时;防火阀的熔断片熔断;电讯号输出;与其连锁的风机停止;空调系统不再运行..七.气流组织为高效送风口上送;带阻尼网回风口侧下回至回风夹墙经回风管回至空调机组..九.材料选择风管道采用镀锌钢板;保温采用铝箔离心玻璃棉板;厚度为30毫米；保护装饰层为铝箔..冷媒管采用紫铜管;保温采用阿姆斯壮保温管;厚度为20毫米..冷凝水管及加湿器给水管采用镀锌钢管;冷凝水管外保温为铝箔离心玻璃棉管壳;厚度为30mm..十.施工说明1.施工程序与施工配合1.1通风工程施工前;施工人员应复核通风工程的设备及其基础尺寸;土建留洞及予埋件的位置及尺寸;密切配合土建施工..1.2风管施工最好在吊顶施工前结束;如有交叉;应注意防止破坏吊顶及风管保温..1.3高效过滤器未安装不得开箱;其安装必须在洁净室内各专业安装工程均告结束;洁净室清洗擦净;并全面清扫吹洗风道系统12小时以后才能进行;工作人员按人员清洁要求进入室内..2.风管标高相对本层地面;以标注为准;单位为米..3.风管壁厚选用：风管和配件的板材连接;采用咬接..咬口缝处采取涂密封胶或其他密封措施..4.风管法兰选用：风管与角钢法兰连接采用翻边铆接;铆接应牢固；法兰螺栓及铆钉的间距应小于或等于100mm..铆钉缝及法兰翻边四角采取涂密封胶或其他密封措施..5.矩形风管弯头宽边尺寸大于等于500毫米时;应设导流片..6.配件6.1法兰垫片：采用聚乙烯胶条;厚4毫米;宽度稍小于法兰;不得突入风管内部;垫片擦洗干净;用粘结剂粘在法兰上;契型接头..6.2风管软连接：空调机进、出口相连处;设置长200～250mm的软接;高效送风支管与高效静压箱连接处接长150～250mm的软接;内面光滑..7.风管及配件安装7.1风管上的可拆卸接口;不得设置在墙体或楼板内..7.2所有水平或垂直的风管;必须设置风管支、吊或托架;其构造形式应保证牢固、可靠..风管支、吊或托架应设置与保温层外部;并在支吊架与风管间镶以垫木;同时;应避免在法兰、测量孔、调节阀等部件处设置支吊架..7.3安装防火阀时;应先对其外观质量及动作的灵活性与可靠性进行检验;确认合格后再行安装；防火阀必须单独配置支吊架..7.4送风干管上配有消声器;安装时应单独配置支吊架..8.空调机组安装：直接吊装即可..9.空气净化系统要求9.1风管及配件：净化系统安装前先用清洗液将内表面洗刷干净;干燥后两端开口处用塑料薄膜和胶带密封;并贮与干净处;在安装前应防止风管被再次污染;风阀及其他通风构件的清洁工作均按此要求进行..9.2高效过滤器风口安装：在吊顶上安装一般采用4点带花篮螺栓吊杆拉紧的方式..吊顶与风口翻边密封;高效过滤器风口连接支管上均装软连接及调节阀..9.3净化系统的风管在保温前做漏光实验;检查方法和评价标准根据洁净厂房施工及验收规范..10.空调系统安装完毕;系统投入使用之前;须进行设备单机试运转及系统联合试运转的测定及调整..11.其他未尽事宜;详见工艺设计及通风与空调工程施工及验收规范GBJ50243-97采暖与卫生工程施工及验收规范GBJ242-82洁净室施工及验收规范JGJ71-90中国人民解放军工程建设行业标准YFB001-1995及相关标准..操作说明1、空调净化系统组成1.1空调净化系统划分辽宁省总医院手术室改造空调净化空气处理系统划分为三个独立空调系统及二个独立工作区..其中K1系统为供第三手术室；K2系统为供第二手术室；K3系统为供第一手术室..所供区域的详细说明详见表一..表一序号系统送风区域1K1第三手术室2K2第二手术室3K3第一手术室4ZJ器械室、走廊该工程的排风划分为 3 个系统..详细说明详见表二..表二1.2各功能区域控制标准:2、空调净化工程制冷加热流程2.1空调净化工程制冷加热流程组成：空调室外机组及室内机;电加热器..2.2空调净化工程制冷流程说明本工程所使用的冷源为沈阳第一冷冻机有限公司;生产的空调室外机组KWJ-15..布置在八层楼顶;工程所使用的冷源有3个：L1、L2、L3;即为空调净化系统所使用的冷源;工程冷源及使用区域详见表三.. 表三2.2.2 L1、L2、L3系统制冷流程说明：L1、L2、L3空调制冷系统流程为：制冷剂R22在室外空调机组内经压缩机压缩后;进入室外空调机组的冷凝器内;通过风机的吹淋而冷却;再通过蒸发器的供液管进入室内;经过膨胀阀的减压后;进入机组的蒸发器..被加热后由回气管回到空调室外机组内..2.3空调净化工程加热流程说明本工程热源采用电加热;电源由甲方提供..电加热器设置在空调机组内..3、空调净化系统设备3.1辽宁省总医院手术室改造净化设备一览表见竣工图..3.2辽宁省总医院手术室改造空调净化设备选用说明：选型依据：空调净化有限公司发放编号2001-040-10中;空净-01-040-02图纸要求而选用..为设计人员根据计算确定的设备运行参数..各种设备配件按该工程施工图纸要求而选用本工程净化空调部分设置三台吊顶式空调机组和四台独立净化机组;均为东宇空调产品..3.3空调机组空调机组根据设计图设计其工作原理..1新回风混合段室外新风补充排风机排出的风量;满足了额定风量;回收系统中经送风段送出的空气..回收风量等于送出风量减掉总排风量..2初效段将风进行初级过滤;应定期检查更换或清洗..3蒸发式表冷段表冷段由热交换器组成..供夏季使用..交换器里流动经空调室外机组处理产生的液体制冷剂;经过与空气交换使空气温度降低..4风机段额定风量3×103m3/h的风机将额定风量向系统中送风..注意：应定期检查皮带是否破损;风机轴应定期加油..5加热段冬季供暖使用;采用电加热..6加湿段为保证空气相对温度达到45～65%而设置..湿源为水通过电极加湿器对机组内空气加湿..7中效段将既将进入洁净区的空气再次过滤..应定期检查清洗、更换..8送风段此段是经过两次过滤的空气流入各房间的出口最终通过高效过滤器吹入房间..框图如下：事项：1开启风机时;送、回风系统管道上的阀门尤其是主阀门必须呈开启状态;否则送风送不出去;机内正压增加造成机组及风管变形；回风回不来;机内负压增加造成机组及风管变形..2开启机组时详细检查机组内是否存有杂物..3空调机组没有降压启动装置;启动时应点动启动..4定期检查空调机组内的初效、中效过滤器..当系统风量不能满足要求时;应及时更换或清洗初效、中效过滤器..如更换后系统风量仍不能满足要求时;应更换高效过滤器;并核定风量..5定期清洗机组内外灰尘..空调机组的操作与维护详见空调机组操作与维护说明..3.4百级洁净层流罩层流罩设置与局部百级区域;技术要求较高;所以要求操作人员必须是经过培训合格人员上岗操作..使用方法：在手术进行前开启;进行自净过程;时间约10～20分钟..打开照明灯;再开启风机方可使用..手术结束后;10分钟后再停风机最后关闭照明灯..并切断供电电源..更详细使用说明请读百级洁净层流罩使用说明书..3.5独立净化机组具有独立的风机及高效过滤器;能进行对单个房间的净化工作..可单独开启..3.6设备开启时间1每个手术室所对应的空调机组的开启时间;是该手术室进行手术前的20～40min；2对于设有层流罩的手术室;层流罩应在手术前10～20min开启；3走廊内独立净化机组;应在任何一手术室有手术进行前30～50 min 开启；4器械室内独立净化机组;应在第二或第三手术室有手术进行前20～40 min开启..4、制冷系统设备配件及材料4.1制冷系统设备选型说明制冷系统设备为空调室外机组..空调室外机组资料详见“竣工资料”..4.2制冷系统配件选用说明制冷系统配件是指除设备外;使系统能够正常运行的过滤;减振;调节等装置;主要有干燥器、电磁阀等均随机配带..4.3制冷系统材料选用说明管道采用紫铜管..供液、回气管保冷采用阿姆斯壮管壳;厚度为20mm;冷凝水管保冷采用铝箔离心玻璃棉管壳;厚度为30mm..5、系统操作规程5.1操作前的检查工作系统操作运行前或上一次的运行过程中;对参与运行的设备进行逐一发现问题;及早解决检修并记录..5.2空调净化系统运行操作规程注：空调净化系统设备均有操作说明书;该部分运行之前;操作人员需详细阅读相关说明书后方可进行操作..5.2.1系统运行操作规程空调净化系统夏季制冷启动程序：手动连锁1吊顶式空调机组无降压启动时;先点动;无异常时;正常启动..2吊顶式空调机组中K1、K2、K3;冷量的调整为自动..注意事项：以下所述为常见问题1空调系统运行后;经常对房间的温湿度进行复检;偏差出现时;注意调节;调节方式按5.3所述..2每年首次使用冷机需提前将冷机机油加热12h 以上..注意：系统运行时;确保防火阀处在开启状态;各种风阀处于调整的状态..注意：夏季制冷停止程序与启动程序相反冬季加热启动程序.. 5.3系统工况调节系统运行时部分参数达不到设计状态时;需进行调节..通常情况系统的风量洁净度及正压已在系统调试时;调节完毕;正常情况下;不会改变;工况调节只限于温度湿度的调节..5.3.1温度的调节设计时通常负荷及运行状态接近的房间设置成一个系统..但个别房间由于室内负荷不同也会出现差别..温度的调节有两种情况;一种是整个系统温度达不到设计要求;另一种是个别房间温度达不到设计要求..当整个系统温度达不到设计要求时：夏季室内温度较高;可将控制表盘上的控制温度调低;系统会自动将送风温度降低达到设计要求..K1、K2、K3系统自动实现..夏季室内温度较低;调节方式同上;不过将表盘上的控制温度调高..K1、K2、K3系统自动实现..冬季室内温度较低..可将控制表盘上的控制温度调高;而使系统自动将送风温度增高;直到达到设计要求..K1、K2、K3系统自动实现..冬季室内温度较高;调节方式同上;不过将表盘上的控制温度调低..K1、K2、K3系统自动实现..5.3.2湿度的调节设计时;每一手术室设置成一个系统;个别房间散湿量较大时;也会出现差别..湿度的调节可能是整个系统湿度达不到设计要求..当整个系统湿度达不到设计要求时：夏季湿度过高;可将表盘上的控制湿度调低;K1、K2、K3系统自动实现..如湿度还降不下来;系统需安装除湿器..夏季湿度较低此种情况较少见可将表盘上的控制湿度调高;系统会自动提高湿度满足设计要求..K1、K2、K3系统自动实现..冬季湿度较低系统自动打开加湿器进口阀门加湿;根据室内湿度情况调节加湿器的加湿量..如加湿器打到最大尚未加湿到设计工况;需增加加湿器..冬季湿度较高此种情况较少见..系统需增加除湿器..6、系统维护规程本工程所选设备均有详细的使用操作维护保养说明书;设备的具体维护规程;详见后附的各设备的说明书..以下为对于整体空调净化系统及制冷加热系统所需注意的维护说明..6.1空调净化系统1空调净化系统需由专人负责操作..负责操作人员必须经过培训方可上岗并详细阅读操作说明及附件文件..2系统运行时;经常检查各种百叶风口;是否出现焊口松动;对开多叶调节阀是否出现紧固螺母松动;并时常紧固此装置;如出现由于螺母松动使对开多叶调节阀的手柄移位;需重新核定该处风量..经常观察防火阀;检测防火阀熔断片是否熔断通常防火阀熔断片熔断后会有报警信号输出;相应系统的风机也会停止;异外情况可通过系统压力突然变化;或阀体附近的气流受阻产生的振动的声音判断..如出现异常情况;请立即停机检修..3空调净化系统设备有运动部件时;需经常对其运转部件进行观察;如空调机组内的风机;排风机等对其皮带轮经常观察是否松动;对其轴承观察是否需加油;各种设备的维护详见设备使用说明书中维护部分..4空调净化系统压力变化主要由于运行时间积累使过滤器积尘而导致的阻力变化..因此空调净化系统的过滤器在经过一段时间的运行后;机组内的初效当阻力达到初阻力的2倍时;即阻力达到80pa时;机组内的中效当阻力达到初阻力的2倍数时;即阻力达到200Pa时;需清洗或更换初中效..当更换完初、中效过滤器后;系统风量仍满足不了风量要求时;应更换高效过滤器..注意：更换完高效过滤器后;要重新核定风量..5系统新风入口的阻尼网需经常清洗及更换;并注意是否有塑料或纸屑吸附在入口上;并及时清除..6经常检查系统的电动保温新风阀执行机构;风阀执行器系统等是否工作正常..7经常检查净化房间的回风口处的阻尼层;积尘严重时应清洗或更换..8净化房间的温度;湿度及洁净度按需要监测;不在设定范围;有较小波动时;可通过调节冷热源部分实现;如出现较大变化或较大区域内的变化;必须分析原因或与技术人员联系后;找出问题;方可进行调节;调节后需重新测定..9回风口设有阻尼;时间长久应更换阻尼层..另外室内回口尺寸不可随意改动;更不应该在回风口处放置杂物;以免影响回风量及气流分布..6.2制冷加热系统维护规程1经常检查净化机组蒸发式表冷器;加湿器进口的阀门的执行机构是否正常..2经常检查各种水管、制冷管道及配件工作是否正常;有无漏水冒汽现象;及时发现;及时修补排除..3当制冷系统重新使用时;要将系统清洗干净..4经常检查空调室外机的运转情况;发现问题及时处理..5经常检查机组内的电加热器;发现问题及时处理..7附录7.1 附图目录7.1.1空调系统送风管道示意图图一7.1.2空调系统回、排风管道示意图图二图纸编号：阶段：日期：年月日。
医院手术部净化空调工程的设计与运行
医院手术部净化空调工程的设计与运行室内温、湿度室内温、湿度主要是为医护人员创造出最有利于工作的舒适环境，满足手术过程的严格要求。
适宜的温度对保持病人的体温是必须的;湿度低会产生静电和切口软组织失水，湿度高使人不适、影响精细操作。
因为院方长时间的大型手术很少，南京常年空气湿度较高，本工程对温度严格控制、对湿度的上限严格控制、湿度的下限要求降到次要位置。
温、湿度参数确定同表1。
室内空气洁净度考虑到医院的手术对象多为老年人，控制感染的要求特别强烈，提高洁净度有利于增强自净的能力，抵抗干扰;同时本工程采用的德国医用卫生型机组风量大，压头高，确定除手术室按表1选择洁净度外，洁净走廊和辅房均为十万级,同时提高换气次数:手术一室、三室为38次/h,手术二室为65次/h，辅房和洁净走廊为22次/h。
室内正压为防止外部的污染空气进入手术室和洁净区，保持室内洁净度要求，各房间设计为正压。
由于手术室采用医用气密门，换气次数较高，故取表1的正压值。
室内噪声对手术部而言，噪声控制的要求较为严格。
设计指标按表1，从严掌握。
新风量新风量对维持室内正压、稀释并排除手术室内有害气体，保证医患人员的舒适性起着至关重要的作用。
保证室内正压要求的新风量为:Q1=a·∑(q·l)式中Q1-保持洁净室正压所需的新风量(m3/h);a-根据维护结构气密性确定的安全系数,一般可取~;q-当洁净室为某一正压时,其维护结构单位长度缝隙的渗漏风量(m3/h·m)可根据正压值查表得到;l-维护结构的缝隙长度。
以手术二室房间体积、房间高3m计,保持5Pa的正压需158m3/h;室内人员所需的最小新风量按表1取用,按10人计，需600m3/h;按表1的最小新风量6次/h计，需441m3/h;设计确定的新风量为700m3/h。
同样，确定手术一室、二室各为500m3/h,辅房、走廊为500m3/h。
室内风速为保证医护人员的舒适感，工作区风速应<s,当温度低于22oC,应≤s。
手术室净化标准和空调系统机组配置
手术室净化标准和空调系统机组配置1净化手术室送风量的确定净化手术室送风量与手术室大小及送风形式有关,目前国内设计人员通常根据标准或规范的规定计算净化空调系统的设计风量。
1. 1 根据《医院洁净手术部建设标准》[1]计算设计送风量(见表1)1. 2 根据《军队医院手术部建筑技术规范》[2]计算设计送风量局部百级手术室(环境1000级) 送风量为20412～6415 m3/h;1000级手术室换气次数为每小时55次,送风量为6237～3119m3/h;万级手术室换气次数为每小时33次,送风量为3402～1701m3/h;10万级手术室换气次数为每小时20次,送风量为2268～1134m3/h。
1. 3 根据《综合医院建筑设计规范》[3] 并参照《洁净厂房设计规范》[4]计算送风量局部百级手术室送风量与1.2节相同;1000 级手术室送风量为6816～2614m3/h;万级手术室送风量为3718～1426m3/h;10万级手术室送风量为2479～950 m3/h。
2 净化手术室空调系统设计2. 1 净化手术室空调系统风机医院净化手术室空调系统中一般设三级空气过滤装置,第一级设置在新风口处,为新风空气过滤器;第二级设置在空调机组的正压段内,属中效过滤器,是末级高效过滤器的预过滤器;末级设置在系统末端的送风口处,为高效过滤器。
文献[4]第5. 4. 6 条规定:“送风机可按净化空气调节系统的总风量和总阻力值进行选择。
中效、高效空气过滤器的阻力宜按其初阻力的两倍计算。
”这条规定与空气过滤器的使用期限的定义是一致的,当空气过滤器积尘量达到标准容尘量时,其阻力即为终阻力,通常定义为初阻力的2倍。
文献[5 ]指出:“在标准容尘量之下时,或者阻力增值不超过初阻力1 倍时,近似把这种增值关系看成直线关系,产生误差不大。
”因此将终阻力减小必将缩短空气过滤器的使用期限。
终阻力减小的幅度与初阻力的比值与使用期限缩短时间成正比。
某医院病房、手术室洁净空调系统设计毕业设计
郑州轻工业学院本科毕业设计（论文）题目沧州某医院病房、手术室洁净空调系统设计学生姓名刘庆功专业班级建筑环境与设备工程11-01学号541102040120院（系）建筑环境工程学院指导老师（职称）张文慧（讲师）完成时间2015年6月8日郑州轻工业学院建筑环境工程学院本科毕业设计任务书题目沧州某医院病房、手术室洁净空调系统设计专业建筑环境与设备工程学号541102040120姓名刘庆功一、原始资料及技术条件1. 建筑地点：沧州2. 建筑功能：病房、手术室3. 洁净室温度：夏季24-26℃，冬季20-22℃4. 洁净室相对湿度：夏季50-70%，冬季30-50%二、主要内容1. 设计计算：空调热湿负荷计算、管道阻力校核。
2. 设备选型：空调器选择、过滤器选择、其他零部件选择。
3. 设计图样：空调及通风平面图、空调系统流程图、风系统图、机房布置图。
三、基本要求1. 认真进行实习(调研)、完成实习(调研)报告。
2. 阅读文献写出文献综述。
3. 按统一格式完成开题报告。
4. 阅读英文文献，并译成中文(不少于5000汉字)。
5. 规范绘制图样，绘图不少于五张零号图。
6. 英中文对照摘要，中文不少于400 字。
7. 按统一格式编制设计说明书，不少于30000字。
8. 有全部设计的纸介质文档和电子文档。
四、主要参考资料1 洁净度等级的国家标准和国际标准ISO 146442 洁净厂房设计规范GB50073-20013 制药工业洁净厂房设计规范4 实验动物环境及设施GB14925-20015 采暖通风与空气调节设计规范GB50019-20036 微生物和生物医学实验室生物安全通用准则WS233－20027 张吉光主编．净化空调[M]．北京：国防工业出版社，20038 赵荣义等编．简明空调设计手册[M]．北京：中国建筑工业出版社，19989 陆耀庆著；实用供热空调设计手册[M]．北京：中国建筑工业出版社，200010 赵荣义，范存养，薛殿华等.空气调节[M] .第三版.北京，中国建筑工业出版社，1996.11：4-10完成期限：2 015.03～2015.06指导教师签章：专业负责人签章：2015年 3 月 2 日沧州某医院病房、手术室洁净空调系统设计摘要本设计为河北省沧州市某医院病房、手术室洁净空调系统设计。
某市医院手术室洁净空调设计cad施工图
净化空调设计要求
洁净手术部空调系统设计要求1 空调、排风系统设置要求1.1 净化空调系统设置宜使洁净手术部处于受控状态，既能保证洁净手术部整体控制，又能使各洁净手术室灵活使用。
1.2 洁净手术室应与辅助用房分开设置净化空调系统。
1.3 I、II 级洁净手术室应每间单独设置净化空调系统。
II 、IV 级洁净手术室宜每间单独设置，也可2 一3 间手术室合用一个净化空调系统。
1.4 洁净辅助区与清洁辅助区空调应单独设置净化空调系统。
为便于管理和运行，大型手术部宜分区设置净化空调系统。
1.5 洁净手术部应有足够的新风量，并采取可靠措施保证手术室的新风供应。
1.6 每间手术室应单独设置排风系统，洁净和清洁辅助区应有排风出路，保证手术部合理的压力梯度。
1.7 手术部使用的冷热源，应考虑整个洁净手术部对冷热同时需要的要求。
1.8 各净化空调和排风系统应采取可靠的调节手段使送、回、新、排风风量误差在允许范围内。
2 空气处理方式2.1 净化空调系统循环空气应经过三级过滤，过滤器分别位于第一级紧靠回风口处，第二级应设置在系统正压段，第三级应设置在系统末端。
2.2 净化空调系统空气应根据手术室要求进行热、湿处理。
3 气流组织3.1 洁净手术室气流组织为上送下回。
洁净辅助和清洁辅助用房宜采用上送下回，也可采用上送上回。
3.2 I~III级洁净手术室送风口应集中布置于手术台上方，使包括手术台的一定区域处于洁净气流的主流区内。
3.3 洁净手术室应采用双侧下部回风；在双侧距离不超过3m 时，可在一侧下部回风。
3.4 下部回风口上边高度不应超过地面之上0.5m ，洞口下边离地面不应低于0.lm 。
3.51 级手术室回风口应连续布置。
3.6 室内回风口气流速度不应大于1.6m / s ，走廊回风口气流速度不应大于3m/s。
3.7 洁净手术室应设顶部排风口，其位置宜在病人头侧的顶部。
排风口风速应不大于2m/s 。
洁净手术部空调新风设计要求1 分散处理设计方式1.1 每间手术室净化空调系统的新风单独从室外引入。
医院净化空调设计
无锡七院手术室空调设计摘要：医院是病人就诊和治疗的场所。
医院关系到民众的健康，社会福利等等。
近些年来随着我国人民收入逐步提高和对健康的普遍重视，国内各医院都配置了净化空调等现代化设施，以提高医疗水平，改善医院环境，增强疗效。
手术室和病房是医院的重要组成部分，是住院病人得到诊断、治疗、护理及生活服务的场所。
这关系到病人的康复和医务人员的身体健康，所以这方面的设计无论是建筑布局还是空调等的布局都有它的独特之处。
关键字：净化空调机组温湿度洁净度DDC控制一、引言本设计以无锡市第七人民医院通风空调为设计任务；本设计的重点为：手术室净化空调系统设计部分二、工程概况本工程位于无锡市南长区，建筑高为50.40m，总空调面积8664.5㎡，地下一层，地上十一层。
其中一至二层主要为诊室；三层主要为手术室；四层为分娩待产等房间；五层之上为病房和医办等，制冷机房设在地下一层，冷却塔布置三层外屋面。
空调区域分为普通中央空调区域和手术部净化区域。
手术部净化区域位于病房楼第三层西北角，建筑面积约800平方米。
其中设置Ⅰ级手术室1间；Ⅱ级手术室1间；Ⅲ级手术室4间。
净化机房位于三层顶部技术夹层，面积约为460 ㎡，机房南侧外屋面布置过渡季节空调冷热源机组。
(选用涡旋模块式风冷热泵机组，由于时间紧迫等其它客观原因，该风冷热泵冷源系统的具体系统设计暂在此次设计之中，仅提出该方案仅供参考。
)三、设计参数1．室外设计参数(无锡，参照常州武进参数)夏季空调计算干球温度: 34.6 ℃夏季空调计算湿球温度: 28.6 ℃冬季空调计算干球温度: -5 ℃冬季空调计算相对湿度: 75 ％2．室内设计参数(GB50333-2002)四、净化空调方式1．系统划分手术部净化区域采用全空气净化空调系统，系统设置三级过滤。
其中OP5(Ⅱ级)、OP6(Ⅰ级)各设置一台卫生型医用空气处理机组，OP1(Ⅲ级)、OP2(Ⅲ级)；OP3(Ⅲ级)、OP4(Ⅲ级)分别合用一台卫生型医用空气处理机组，手术部洁净走廊及辅助用房设置一台卫生型医用空气处理机组，手术部洁净走廊及辅房设置一台卫生型医用空气处理机组。
医院手术室净化空调设计
医院手术室净化空调设计一、空气洁净度手术室的空气洁净度要求非常高，通常根据手术室的用途分为3个级别：二级洁净手术室、三级洁净手术室和特殊手术室。
二级洁净手术室适用于一般手术，要求空气洁净度达到百级别；三级洁净手术室适用于较为复杂的手术，要求空气洁净度达到千级别；特殊手术室适用于高风险手术，要求空气洁净度达到万级别。
净化空调系统应满足相应洁净度的要求。
通常采用高效过滤器、HEPA过滤器等设备来去除空气中的尘埃、微生物等颗粒物。
二、温湿度控制手术室的温湿度控制对手术操作和病人的舒适感都非常重要。
通常手术室的温度控制在20-25摄氏度之间，湿度控制在45%~65%之间。
温度的控制可以通过冷却和加热设备来实现，常用的方法有空调冷热水机组、吊顶式空调等。
湿度的控制可以通过增减加湿器、空气除湿器等设备来实现。
三、压差控制手术室需要保持正压差，以防止污染空气进入手术室。
手术室与外部区域、走廊等相连接的地方应设有隔离门，利用隔离门的自动控制功能，保持手术室的正压差。
净化空调系统应配备相应的空气调节机组、风机盘管等设备来控制压差。
四、噪音控制手术室中噪音的控制是非常重要的，可以通过采取合理的噪音控制措施，如选择低噪音设备、增加噪音屏障等来降低手术室内的噪音水平，保持安静的手术环境。
综上所述，医院手术室净化空调设计需要兼顾空气洁净度、温湿度控制、压差控制和噪音控制等方面。
一个合理的净化空调设计可以为手术室创造一个洁净、舒适的工作环境，提高手术的质量和成功率，确保病人的安全和健康。
因此，在手术室净化空调设计中，需要根据实际情况和要求，选择适当的设备和控制方式，确保手术室的净化效果和环境质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院手术室净化空调设计
一、手术室概况：
本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级（I级）1间、万级（II 级）4间、十万级（III 级）3间，手术室设计温湿度考虑到儿童生理特点，全年控制在Tn=24～28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%～60%。
二、手术室空调风系统的划分：
1.高级别手术室空调系统宜独立设置。
所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的
2.25倍。
另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。
例如一个空调系统负担1间百级手术室和2间万级手术室或4间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和54.3%，而且此种因手术室使用与否引起的风量变化，不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。
所以无论从节约能源的角度，或是从使用可*性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。
2.对于低级别手术室，尽管与高级别手术室相比空调风量小的多，但一个空调系统所负担的手术室间数也不宜过多，因为医院手术室的使用情况具备不确定性。
愈是高等级医院，手术室为满足特殊繁忙情况，设置愈多。
手术室多，正常情况下的同时使用系数低，这样当一个空调系统所负担的手术室间数较多时，系统常处于"供大于求"的状态，其运行能耗势必较高，就象有的医院所反映的"建的起，用不起"。
笔者认为，对于低级别手术室一个空调系统所负担的手术室不宜多于四至五间，而且一个系统负担手术室过多，也会造成使用上的不可*。
3.中央清洁大厅、清洁走廊、高级别手术间的准备区、无菌室等应由一个单独的空调系统负担，目的是保证手术室外部空气环境时时处于"临战"状态，那种将以上部位空调合在低级别手术室空调系统中的做法显然不合理。
因为合在一起的空调系统，或是在手术室停止使用时系统送风能耗过大，或是无法保证手术室外部气候环境处于受控状态。
总之，手术部空调风系统的划分原则应该是运行可*、调节灵活、各司其责、节约能源。
三、送风量确定和气流组织：
该医院手术部进行空调设计时，国家尚未出版有关医院手术室洁净空调设计标准/规范，并且当时国内已有医院手术室洁净空调设计，基本上囿于工业洁净室的设计思路，然而将工业洁净室设计思路照搬到医院手术室洁净空调设计中会带来两个问题：①高级别洁净室风量过大，如按照《洁净厂房设计规范》（以下简称规范），百级手术室应在顶棚满布高效过滤器风口，则一间36m2手术室的送风量为32400m3/h~45360m3/h（对应断面风速为
0.25m/s~0.35m/s），如此大的送风量，送风功耗达17.0kW~19.0kW，送、
回风管道占用建筑空间大，风系统噪声控制困难。
②对于千级以下手术室，在相同风量下手术室关键区域污染度控制不理想，原因是套用《规范》千级以下手术室可采用乱流形式的气流组织。
通常的做法是在全室顶棚均匀设置高效过滤器风口，此气流组织形式的理论依据是"全室稀释和净化"，然而根据德国标准中关于污染浓度的概念，此种"全室稀释和净化"的气流组织形式，在理想情况下可以使室内达到相同的细菌浓度，此时污染度为1，而如果突破"全室稀释和净化"的工业洁净室气流组织方式，会在手术室关键区域获得更低的污染度。
A.对于所有级别的手术室，均突破了全室稀释和净化的概念，引入局部强化净化观点，将所有手术室的送风口均集中布置在手术床的上方，即以无影灯吊杆为中心设置"层流送风箱"，根据级别不同采用不同送风断面尺寸。
B.对于百级或千级手术室，采用洁净气流覆盖区域面积乘以此送风区域断面风速的方式确定风量。
C.对于万级、十万级手术室采用换气次数法确定送风量，万级取n=30次/h，十万级取n=20次/h。
尽管此换气次数取值为《规范》规定的下限值，但由于采用了全部送风量由手术床部位上方的"层流送风箱"送出，其手术区达到的细菌浓度为室内其他区域的50%，即手术区域空气的污染度由全室稀释和净化方式的1降为局部强化送风方式的0.5。
本工程万级与十万级手术室的"层流送风箱"送风面积分别为2.4m×1.2m和1.5m×1.5m，送风断面风速均为
0.35m/s。
总之，采用以上设计思路的该医院手术室，在投入使用后效果良好，达到了用较小的风量，在手术室关键区域（手术床及器械桌区域）形成一个比手术室其他区域更洁净、更卫生的气候环境。
四、设置初效中效新风过滤机组
一些手术室的净化空调系统设计中，新风的过滤问题未能引起充分的重视，新风常常是不经过独立的过滤处理而直接与空调回风混合，其结果导致中效、高效过滤器寿命缩短，更换频繁，系统的运行维护成本加大，甚至影响手术室的正常使用。
这是因为新风与回风混合前，两者的空气含尘浓度相差过大，新风即便经过初效处理，其处理后的含尘浓度（30.5mm）也比十万级空调回风在同粒径范围内的含尘浓度大70倍左右，是百级空调回风同粒径范围内含尘浓度的几万倍，从而使中效乃至高效过滤器没有足够的保护。
为解决此问题，我们在新风通路上安装了独立的初效中效新风过滤机组，使新风经过两级过滤后再与回风混合，此时混合前的新风与回风在同粒径范围（30.5mm）的含尘浓度比较接近，真正起到了保护中效、高效过滤器的作用，而且新风过滤机组的初、中效过滤器清洗、更换方便，与更换高效过滤器相比投资少，维护简便。
在新风通路上设置新风过滤机组的另一优点是确保了新风量，因为定风量的新风过滤机组本身就相当于一台"计量泵"。
五、采用定风量阀解决空气平衡问题：
手术部各区域的压力分布对于保证洁净手术室效果影响很大，而如何保证合理的压力分布，除空气平衡计算正确外，更重要的是送风、回风均应有良好的调节手段。
以往风量调节装置主要是手动对开多叶调节阀，此种阀门用于风量的精调节并不理想，实践中有着调节困难、调试周期长的问题。
