刮板输送机的选型计算
刮板输送机选型设计论文 机电专业

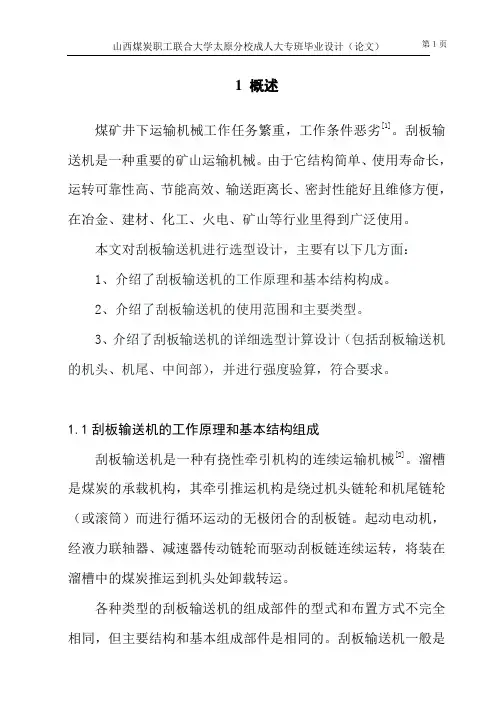

1 概述煤矿井下运输机械工作任务繁重，工作条件恶劣[1]。
刮板输送机是一种重要的矿山运输机械。
由于它结构简单、使用寿命长，运转可靠性高、节能高效、输送距离长、密封性能好且维修方便，在冶金、建材、化工、火电、矿山等行业里得到广泛使用。
本文对刮板输送机进行选型设计，主要有以下几方面：1、介绍了刮板输送机的工作原理和基本结构构成。
2、介绍了刮板输送机的使用范围和主要类型。
3、介绍了刮板输送机的详细选型计算设计（包括刮板输送机的机头、机尾、中间部），并进行强度验算，符合要求。
1.1刮板输送机的工作原理和基本结构组成刮板输送机是一种有挠性牵引机构的连续运输机械[2]。
溜槽是煤炭的承载机构，其牵引推运机构是绕过机头链轮和机尾链轮（或滚筒）而进行循环运动的无极闭合的刮板链。
起动电动机，经液力联轴器、减速器传动链轮而驱动刮板链连续运转，将装在溜槽中的煤炭推运到机头处卸载转运。
各种类型的刮板输送机的组成部件的型式和布置方式不完全相同，但主要结构和基本组成部件是相同的。
刮板输送机一般是由机头部、机身部和机尾部三部分组成，主要功能如下：1、机头部：由机头架和安装其上的链轮组件、联轴器、减速箱和电动机组成。
2、机尾部：机尾架、链轮组件、联轴器、减速箱、电动机。
3、机身部：中部槽、刮板链、铲煤板、挡煤板。
4、辅助装置：主要包括紧链装置、推移装置、和锚固定装置。
1.2刮板输送机的使用范围和主要类型刮板输送机适用于煤层倾角不超过25°的采煤工作面，但对于间作采煤机轨道与机组配合工作的刮板输送机，适用的煤层角度一般不超过10°。
煤层倾角大时，要采用防滑措施。
目前，采煤工作面多使用可弯曲刮板输送机，以适应机械化、综合机械化采煤的需要，与相应的采煤机、金属支架或自移式液压支架配套使用。
刮板输送机的电动机功率从7.5KW-1000KW输送能力从30t/h-3000t/h之间，常用的分类方式有以下几种[3]：（1）按牵引的条数和布置方式，可分为单中链、边双联和中双链及三链型刮板输送机。
刮板输送机设计计算及选型讲解
4.1刮板输送机输送能力的计算4.1.1工作面刮板输送机的输送生产能力计算刮板输送机输送能力Q 按下式计算：Q =3600Av ρ （4-1）式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。
4.1.2溜槽上物料断面积A 计算图4-1 溜槽中货载最大断面积溜槽上物料断面积A ：4)(21211200321D h b b b C h b A A A A e π-⨯-++=-+= （4-2）式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）；A 3——导向管断面面积（m 2）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）；h 1——刮板输送机工作时档煤净高（m ）； α——物料的动堆积角，取α=20˚；m 3.020tan )085.02.073.0(tan )(121=︒⨯-+=⨯-+=αb b b hb 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）；C e ——装载系数。
)(m 159.0 407.014.33.0)085.02.073.0(9.021087.056.022=⨯-⨯-+⨯⨯+⨯=AQ =3600×0.159×1.04×0.9=535(t/h)4.1.3刮板输送机上的物料断面面积的计算当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'：159.0119.09.004.136004003600=<=⨯⨯=='A v Q A e ρ(m 2)所设计的刮板输送机中部槽尺寸满足生产能力要求。
4.2刮板输送机水平弯曲段几何参数的计算工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作面刮板输送机呈蛇形弯曲状态。
输送机功率计算简易公式MY
一、刮板机功率计算简易公式：N=0.003QL+0.004QH+1.1
已知原始数据
序号
名称
单位
数量
1 产量：Q
t/h
20
2 长度：L
m
10
3 垂直提升高度：H
m
2Байду номын сангаас
4 电机功率：N
kw
1.86
备注
功率自动生成。
二、提升机功率计算简易公式：N=0.005QH+1.1
已知原始数据
序号
例一：一台垂直螺旋机，长度18米，产量60吨时，则动力为 Ｎ＝0.01×60×18+0.004×60×18+1.1=17.3kw，取18.5kW电机。
例二：一台皮带机，总长30米，输送量300吨时，输送高度3米，动力为 N=0.0005×300×30+0.0032×300×3+2.2=9.58kW，取11kW电机。
4、上述公式不需要考虑输送机的具体结构，零部件要素。
5、适用于尾部进料方式是单点喂料的情况。如果是长料斗一段长度内有压力则需要加大动力，具 体加大多少经验确定。
6、上述皮带机高度系数0.0032，比刮板斗提螺旋小，因为它没有物料回落的内摩擦，只需加一个 电机储备系数（1.2/367）。 7、皮带机情况特殊，大产量、长距离、有高差情况下取小系数，反之取大系数。何为大？数百吨 以上，百米以上，有高差。长度50米以下，近于水平取顶值0.0006，百米以下或有高差酌减，水平 取0.00035以上。
例三：一台提升机，港口进出仓用，产量400吨时，提升高度23米，动力为 N=0.005×400×23+1.1=47.1kW，取55kW电机,若是间歇工作不是很重要的场合可取45kW。 还有一种工况就是电机间歇工作，每分钟负载运转10秒，或15秒，其余时间空载，计算功率要比满 负载小，又要比实际负载高，大约是0.5～1倍满负载计算功率。
刮板输送机的选型计算
刮板输送机的选型计算一、采煤机的生产能力（MG170/410-WD型电牵引采煤机）=60*2.2*0.6*4*1.5=475t/小时。
Q1其中采高2.2m，截深0.6m。
平均牵引速度4m/min，最大7 m/min。
容重取1.5。
根据计算初选SGZ630/264溜子。
设计生产率500t/小时，满足采煤机生产能力。
并且双40批到运输能力时400 t/小时，所以实际生产中要控制割煤机速度。
二、输送机单位长度上货物载重量。
q=A/3.6v=500/3.6*1.2=136kg/m其中v取1.02m/s A=500t/小时三、运行阻力计算已知煤层倾角β=10°工作面长度L=250m，向下运输1、在重段直线段阻力计算Fzh=-（q+q。
）gLsinβ+( qw+q。
w。
) gLcosβ=-(136+52)*10*250*sin10°+（136*0.8+52*0.4）*10*250*cos10°=237463N2、在空载段直线段阻力计算Fk= q。
Lg(sinβ+ w。
cosβ)=52(sin10°+0.4cos10°)*250*10=73784 N3、曲线段的运行阻力（弯曲段的附加阻力可按直线段阻力的10%考虑）F=（Fzh+ Fk）*10%=（237463+73784）*10%=31124N4、牵引力的总阻力F0=k1k2(Fzh+ Fk)=1.1*1.1*（237463+73784）=376608N以上式中：q—输送机单位长度上货载重量取136q。
—刮板链单位长度质量取52w—煤在槽内的运行阻力系数取（0.6-0.8）w。
—刮板链在槽内的运行阻力取（0.3-0.4）k1—刮板链经链轮的运行附加系数取1.1k2—中部溜槽弯曲段的运行阻力附加系数取1.1注：总阻力即为主动链轮的牵引力四、电动机功率的计算1、最大轴功率（满负荷）Pmax= F0 v/1000η=376608*1.02/1000*0.85=451KW式中：v为刮板链速1.02m/s，η为减速机的机械效率0.8-0.92、最小轴功率（空载）Pmin=2k1k2w。
18308配套选型

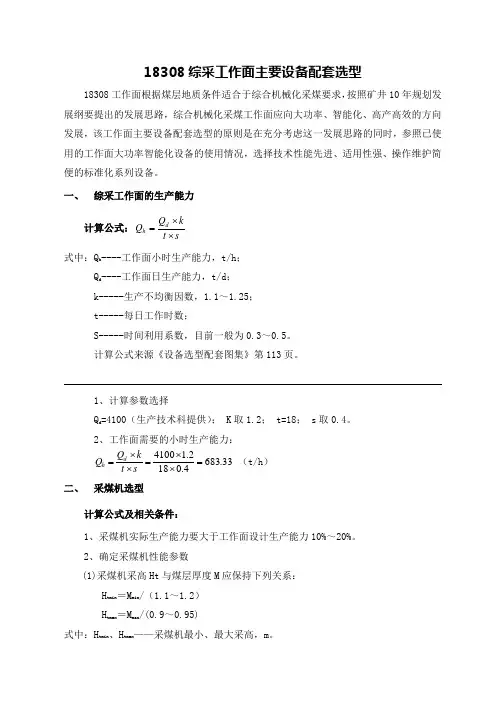

18308综采工作面主要设备配套选型18308工作面根据煤层地质条件适合于综合机械化采煤要求，按照矿井10年规划发展纲要提出的发展思路，综合机械化采煤工作面应向大功率、智能化、高产高效的方向发展，该工作面主要设备配套选型的原则是在充分考虑这一发展思路的同时，参照已使用的工作面大功率智能化设备的使用情况，选择技术性能先进、适用性强、操作维护简便的标准化系列设备。
一、 综采工作面的生产能力计算公式：st k Q Q d h ⨯⨯=式中：Q h ----工作面小时生产能力，t/h ；Q d ----工作面日生产能力，t/d ； k-----生产不均衡因数，1.1～1.25； t-----每日工作时数；S-----时间利用系数，目前一般为0.3～0.5。
计算公式来源《设备选型配套图集》第113页。
1、计算参数选择Q d =4100（生产技术科提供）； K 取1.2； t=18； s 取0.4。
2、工作面需要的小时生产能力：33.6834.0182.14100=⨯⨯=⨯⨯=st k Q Q d h （t/h ）二、 采煤机选型计算公式及相关条件：1、采煤机实际生产能力要大于工作面设计生产能力10%～20%。
2、确定采煤机性能参数(1)采煤机采高Ht 与煤层厚度M 应保持下列关系：H tmin ＝M min /（1.1～1.2） H tmax ＝M max /(0.9～0.95)式中：H tmin 、H tmax ——采煤机最小、最大采高，m 。
(2) 截深 (3)牵引速度γMB Q V h g 60=式中：V g ——采煤机所需牵引速度，m/min ；Q h ——工作面小时产量，t/h ；M ——采高，取工作面平均煤层厚度，m ； B ——截深；m ；γ——煤容重，1.32t/m3。
(4)装机功率 6.360WBMVHN =式中：N ——采煤机电动功率，kW ；H w ——能耗系数，根据煤质硬度情况按1.1～4.4选取；采煤机选型计算 1、采煤机采高计算参数：M min =4.3； M max =4.61H tmin ＝M min /（1.1～1.2）=4.3/1.15=3.74 （m ） H tmax ＝M max /（0.9～0.95）=4.61/0.925=4.98 （m ） 2、采煤机截深该工作面煤层为石炭系上统太原组8号煤层，属稳定可采厚煤层。
输送机计算公式（螺旋刮板提升）
一 螺旋输送机1 水平螺旋输送机的设计计算螺旋直径的计算：310.277Q D Ck nρψ≥式中：Q--输送量。
1k--螺旋系数。
ρ--物料密度，木粉的密度为0.5g/cm2。
ψ--填充系数。
n--输送机转速。
驱动功率0P 的计算：水平螺旋输送机螺旋功率为克服三种阻力所需功率之和：物料运阻力1P ，输送机空载运行阻力2P 和提升阻力3P 。
1367QLP μ= 220DL P =3367QH P =,式中：功率单位为kW 。
μ为物料运行阻力系数。
L 为输送长度，m 。
Q 为输送量，t/h 。
D 为螺旋直径，m 。
H 为输送高度，m 。
则驱动功率为：()036720Q DLP L H μ=++ 电动机的驱动功率：P P Kη=式中：K--功率备用系数，根据满载起动的要求及电动机的起动能力K 值在1.1~1.4范围内选取。
η--驱动装置总传动效率，对于圆柱齿轮减速器可取η=0.9~0.94。
2 垂直螺旋输送机的设计计算1）输送量的计算()22900z Q v D d ϕμρ=-式中：Q —输送机的输送量，t/h 。
D —螺旋直径，m 。
d —螺旋轴直径，m 。
ρ--物料的堆积密度，t/m3。
z v --物料的垂直输送速度，m/s 。
ϕ--输送机的充填系数，它与水平喂料螺旋的供料压力以及进入垂直输送段后物料的加速过程等因素有关，推荐ϕ=0.4~0.7。
2）临界转速及垂直输送速度计算 螺旋的临界转速由下式计算：()30k s tgn tg R αϕπμ=+ 式中：k n --螺旋的临界转速，r/min 。
R —螺旋半径，m 。
α--螺旋外缘处升角，°；推荐α=12°~18°。
s ϕ--物料与螺旋面的摩擦角，°。
t μ--物料与输送管内壁的摩擦系数。
g —重力加速度。
与临界转速相对应的螺旋外缘的临界线速度：()k s tgRv tg αϕμ=+物料的垂直输送速度为()()()()2411111211s s z k s C C tg C tg v v C tg αϕαϕαϕ+++++=++式中：1C --待定系数。
刮板输送机设计计算和选型
刮板输送机设计计算和选型1.输送能力刮板输送机的输送能力是指单位时间内输送的物料质量或体积。
在进行输送能力的计算时，需要考虑物料的密度、颗粒大小、输送速度等因素。
常用的计算方法有图表法、经验公式法和尺寸参数法。
图表法是指根据实际使用经验，根据物料的种类和输送量直接查找输送能力表；经验公式法是根据实际使用经验，通过数学公式计算输送能力；尺寸参数法是根据输送机的尺寸参数和物料性质，通过计算机进行模拟计算。
根据具体的物料和工艺要求选择合适的计算方法，以确保输送机满足项目需求。
2.输送距离输送距离是指刮板输送机输送物料的起点和终点之间的直线距离。
输送距离会直接影响到输送机的选型和设计。
长距离的输送需要考虑输送机的结构强度和承载能力，同时还要考虑输送过程中的阻力和能耗。
对于长距离的输送，可以采用分段设计的方式，将整个输送距离分成若干段，每段都采用不同的输送机。
3.电机功率刮板输送机的运行需要驱动电机的功率。
电机功率的大小受到输送机的设计参数、物料特性以及输送能力的影响。
常用的电机功率计算公式为：P=(Q×H×η)/367，其中P为电机功率，Q为输送能力，H为输送高度，η为输送机的综合效率。
根据项目要求和电机的选型范围，选择合适的电机功率。
4.外形尺寸刮板输送机的外形尺寸直接影响到安装和使用的方便性。
在设计计算中，需要考虑输送机的总长度、宽度和高度。
通常，选择合适的尺寸需要结合现场的空间条件和使用要求。
同时，还需要考虑输送机的组装和维护的方便性，尽量减少零部件的数量和重量。
在选型时，还需要考虑刮板输送机的供应商和制造商的资质和信誉。
成熟的制造商通常具有丰富的经验和完善的售后服务，能够提供合适的选型和技术支持。
总之，刮板输送机的设计计算和选型需要考虑输送能力、输送距离、电机功率和外形尺寸等因素，同时需要结合具体的物料特性和实际使用条件进行综合考虑，才能选择合适的设备。
第一章__刮板输送机
2015/9
内蒙古工业大学
SGB-150型刮板输送机的传动系统 1－电动机；2－液力偶合器；3－减速器
4-链轮组件5-盲轴；6-刮板链
二、刮板输送机的类型、适用范围与特点
1. 类型 （1）按机头卸载方式和结构，分为端卸式、 侧卸式和90°转弯刮板输送机。 （2）按溜槽布置方式和结构，分为重叠式和 并列式、敞底式与封底式溜槽刮板输送机。 （3）按刮板链的数目和布置方式，分为中单 链、边双链和中双链刮板输送机。 （4）按单电动机额定功率大小，分为轻型、 中型、重型刮板输送机。
W0=1.1ωf（Wzh+ Wk） 式中 ωf—附加阻力系数，ωf =1.1，输送机不弯 曲时ωf =1。
2015/9
内蒙古工业大学
4.电动机功率计算 （1）定点装煤的刮板输送机 电动机轴功率
p W0v 1000n
电动机的额定功率
P0=（1.15～1.20）P
（2）配合采煤机使用的刮板输送机
Pd
可弯曲刮板输送机外形如图所示。
2015/9
内蒙古工业大学
刮板输送机
可弯曲刮板输送机外形
2015/9
内蒙古工业大学
可弯曲刮板输送机结构 1-电动机；2-液力偶合器；3-减速器；4-链轮；5-机头架； 6-溜槽；7-刮板链
刮板输送机的工作原理如下图所示，由绕过 机头链轮和机尾链轮的无极循环刮板链作为 牵引机构，以溜槽作为承载机构。电动机经 过联轴器、减速器驱动链轮旋转，使链轮带 动与之啮合的刮板链连续运转，将装在溜槽 上的货载从机尾运到机头处卸载。
2015/9
内蒙古工业大学
第二节 刮板输送机结构特点及功能分析
一、机头部 机头部由机头架、链轮组件、驱动装置
刮板输送机的选型计算
刮板输送机的选型计算一、输送能力及溜槽断面的校核1、刮板输送机输送能力，按连续运行方式进行计算，其公式为Q=3600FФrv(t/h)式中F=货载最大横断面积，m2F=F1+F2F1=b×h=0.9×0.129=0.1161㎡b=0.45×0.577=0.26㎡F2=tg2F=0.1161+0.26=0.3761㎡P—货载在溜槽中的动堆积角，对原煤p=20º～30ºФ—货载的装满系数，Ф=0.65～0.9r--货载的散集容重，t/m3,对原煤r=0.85～1.0t/ m3v—刮板输送机链速，m/sQ=3600×0.3761×0.85×0.9×1.3=1346.5t/h2、刮板输送与采煤机配套使用时，输送机的输送能力Q不得小于采煤机的生产能力Qc，即Q≥Qc=60B•Hv′vc（t/h）式中B—采煤机截深，mH—采煤机采高，mv′--原煤容重，t/ m3,一般v′=1.2～1.5t/ m3vc—采煤机牵引速度，m/min3、当给定输送机生产能力Q,验算溜槽最大货载断面时，按下式计算 F=υ'Φr 3600Q (m2)(5-1-4) 式中v ′--输送机对采煤机的相对速度，按下式计算 v ′=v ±60vc (m/s) 式中±号选取原则是：当刮板链与采煤机运动方向相反时取“+”号，相同时取“-”号二、电动机功率的校核输送机电动机功率的大小要根据工作面倾角、输送机铺设长度和输送量的大小等具体条件决定，其关系式为：N 0=()[]ηυβωββω1000L cos 2q sin cos q K K K 021'+±⋅⋅(KW) 式中q —货载每米重力，N/m ，按下式计算 q=υ3.6g Q ⋅(N/m) q 0—刮板链每米重力，N/mQ —输送量t/hK —电动机功率备用系数，K=1.15～1.2K 1—刮板链绕过两端链轮时的附加系数，K 1=1.1K 2—输送机水平弯曲时附加阻力系数，K 2＝1.1L —刮板输送机铺设长度，mV —链速，m/sω—货载在溜槽中运行阻力系数ω′--刮板链在溜槽中运行阻力系数运行阻力系数与输送机的结构、货载在溜槽中的断面、货载性质、块度、湿度、卸载方式、底板情况、溜槽铺设质量、链速以及底链回煤情况等多种因素有关，一般要根据具体情况通过试验测定。
刮板输送机的选型简易计算
刮板输送机的选型简易计算一．采煤机的生产能力(MG250/600-WDI型电牵引采煤机) Q1=60.h.b.V1.ρ式中：h-煤层厚度mb- 机组滚筒截深mV1- 机组平均牵引速度m/minρ- 煤的密度 1.42t/m3Q1=60×2.8×0.63×4×1.42=601 t/h根据计算的结果.初选一台输送能力等于或大于实际生产能力的刮板输送机.二.刮板输送机自身运输能力计算刮板输送机中部槽物料堆积断面如下图所示：初步选定SGZ764/400型输送机，出厂长度160m，链速1.1m/s，输送能力800t/h，Q2=3.6.q.v.ψ=3.6.A. γ.V. ψ式中：q- 输送机单位长度上的货载质量Kg/mV- 刮板链运行速度m/sA-运行物料断面积m2（0.13-0.16）γ-物料的散碎密度Kg/m3（830-1000）ψ-装满系数（0.75-0.9）Q2=3.6×0.15×1000×1.1×0.9=534 t/h其中q也可简化计算：q===151 kg/m输送能力满足要求应Q1<Q2，如满足运输地点的设计生产率，但不满足采煤机的生产能力，应降低采煤机的牵引速度控制产出量。
三．运行阻力计算（1）在重段直线段阻力计算F zh=qLg(wcosβ±sinβ)+q O Lg(w1cosβ±sinβ) N或F Zh=(qw+q1w1)Lgcosβ±(q+q1)LgsinβF Zh=150×175×10×(0.8×cos4o-sin4o)+52×175×10×(0.4×cos4o-sin4o)=191177+29963=221140 N(2). 在空段直线段阻力计算F k=q0Lg(w1cosβ（-或+)sinβ) NF K=52×175×10×(0.4×cos4o+sin4o)=42659 N式中正负号的使用:当刮板链在该段的运行方向是倾斜向上时取“+”号.倾斜向下时.取“-”号。
采煤工作面成套设备选型设计
1.采煤机械的选型原则煤层賦存条件、地质构造、综采工作面设备配套尺寸及配套能力是确定采煤机械选型的主要因素。
为了充分发挥采煤机械的效能，还要有相应的配套管理、维修和配套的采区生产环节。
在采煤机械选型中，应对煤层厚度、煤层倾角、煤层硬度、顶底板岩性、地质构造，以及采煤方法和工艺要求、技术经济效果、配套设备要求等因素进行综合分析，然后再确定选型原则。
（1）根据煤层厚度及采高要求选型根据煤层厚度及采高选择采煤机械参考表选型时，应考虑的其他要素：（2）按煤层倾角大小选择采煤机械煤层倾角的大小是采煤机牵引方式选择的一个重要因素。
倾角越大，牵引力也越大，防滑问题也突出。
因为链牵引采煤机的最大牵引力是按采煤机在煤层倾角16条件下设计的；而无链牵引的采煤机，其最大牵引力按35设计。
无链牵引采煤机配有制动器时可用以倾斜、急倾斜煤层。
根据煤层倾角可选用的采煤机械类型见下表：原则上链牵引采煤机只能在≤15°倾角的条件下使用，当倾角>15°时必需设置防滑安全装置，但也只能在倾角≤25°时使用。
无链牵引采煤机因牵引力大，可用在倾角55≤的条件下。
但应指出：一般无链液压牵引采煤机，只能用在倾角35≤的条件下，只有在牵引力大并设置有可靠的制动防滑装置的情况下，才允许在倾角35°-55°条件下使用。
无链电牵引采煤机则分为几种情况：变压变频的交流电牵引采煤机，因下行时靠摩擦耗能制动，目前还只能在倾角15≤时使用；他激励磁直流电牵引采煤机，因可实现四象限运行，采煤机下行时电机可实现再生发电制动，所以可以用在倾角为45°-55°的条件下；而串激直流电牵引采煤机，因不能实现四象限运行，只能在倾角30≤条件下工作。
从安全角度，除极薄煤层外，在小倾角工作面也应选用无链牵引方式，无链牵引是发展方向。
（3） 按煤质（包括夹矸）硬度选择采煤机械煤（或夹矸）的硬度是选择采煤机械电动机功率的直接因素，对采煤机械的正常使用有直接影响。
刮板输送机选型
刮板输送机选型一、初选刮板输送机综采工作面一般均使用重型可弯曲刮板输送机，其中有单链、双中心链、双边链等几种类型。
根据刮板输送机选型的基本原则和产品说明书介绍的技术特征及其使用条件来选择型号（并参考下面计算的运Q '）。
产品说明所列铺设长度一般均为水平长度货一定倾角煤层（如10°）向下运煤时的铺设长度，实际上各工作面长度和煤层倾角、煤层厚度等条件各不相同，所以确定了型号后需要验算所选刮板输送机的运输生产能力、电机功率及刮板链强度，并确定每台刮板输送机驱动电机的数量。
二、运输能力的验算1、 按采煤机生产能力计算刮板输送机的运输能力：运Q '=60⋅q V ⋅H ⋅J ⋅γ⋅1K ⋅2K 3K 〔T/h 〕 式中：⋅γ------煤的容量，1.353/m T ；⋅q V ⋅H ⋅J ------同前（⋅q V =3～5m/min ；⋅H ------平均采高，〔m 〕）； ⋅1K ------装载不均匀系数，一般取1.5；⋅2K ------采煤机和运输机同向运输时的修正系数。
⋅2K =)/(00q V V V -，0V 为刮板输送机链速（查附录二）；3K ------运输倾角和运输方向的系数。
见表3-1。
按此式计算的运Q '是要刮板输送机运走的煤量（小时生产能力）。
2、 按刮板输送机的工作状况及有关参数计算输送能力：主要是根据已选定的输送机技术特征，验算是否能够满足所要求的运输能力。
运Q ''=3.6·⋅q 0V 〔T/h 〕 式中：⋅q ------输送机单位长度上货载重量，〔Kg/m 〕；⋅q =1000·F 0γϕ⋅⋅F------货载断面积，〔2m 〕。
F=1F +2F 计算参考图3-1；1F ------溜槽承载段横截面积。
查特征表（查不到可近似计算）；2F ------原煤在溜槽中的动堆积面积；α'------原煤动安息角，一般取20°；ϕ------装满系数，见表3-2；0γ------煤的松散容重，0.85～1.03/m T 。
刮板输送机毕业设计计算说明
刮板输送机毕业设计计算说明摘要刮板输送机是输送粉尘状、小颗粒及小块等散状物料的连续输送设备，可以水平、倾斜和垂直输送。
MC即指垂直型输送机，由于输送时，刮板链条全被埋在物料之中，故称为MC埋刮板输送机；又因为埋刮板机槽宽是200mm所以称为MC20型刮板输送机。
输送物料具有内擦力和侧压力等特性。
垂直输送时，主要依赖物料所具有的起拱特性。
封闭机槽内的物料在受到刮板链条在运动方向的推力，且受到下部不断的给料而阻止上物料下滑的阻力时，产生横向阻力时，产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和侧壁间的外摩擦力及物料自重时，物料就随刮板链条在运动中有振动，有些物料的料拱会时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。
埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。
其设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。
埋刮板输送机目前已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通领域。
MC型埋刮板输送机是采用倾斜度较大或垂直的布置一中刮板输送机，其倾角一般为30。
≤a≤90。
单台设备的输送高度不大于30m。
关键词：输送料拱内摩擦力外摩擦力侧压力目录1.前言 (1)1.1.输送技术和输送设备的概况 (1)1.2.埋刮板输送机工作原理的特点 (3)1.3.本课题的设计目的和主要设计内容 (4)2.设计进度安排和主要任务 (5)3.设计计算书 (6)3.1.已知参数 (6)3.2.总体方案制定 (6)3.2.1. 功率计算和主要尺寸的确定 (6)3.2.2. 传动设计 (7)3.2.3. 减速器选型 (9)3.2.4. 联轴器的选择 (10)3.3. 链传动设计 (11)3.4. 轴的设计计算和校核 (14)3.5. 轴承选择与计算 (17)4.设备的安装和调试 (20)5.设备的维护和保养 (23)结束语 (24)致谢 (28)参考文献 (29)1. 前言毕业设计作为对我们三年大学专业学习的一个总结，是对我们三年所学进行的一次大检验，也是对所学专业知识和动手能力的全面考核。
第三章刮板输送机3选型设计
第三章刮板输送机3选型设计1.选型依据刮板输送机是常用的物料输送设备之一，广泛应用于矿山、冶金、化工、建材、粮食等行业。
选型设计是确保输送机性能满足生产要求的重要步骤。
本章将根据物料特性、工艺要求、环境条件等因素，选取合适的刮板输送机型号。
2.物料特性本次选型设计的物料是煤矸石，煤矸石的物料特性如下：（1）颗粒度较大，一般为10-300mm；（2）湿度较高，一般为10-20%；（3）具有一定的粉尘性。
3.工艺要求根据生产线的要求，刮板输送机需要具备以下工艺要求：（1）输送能力：根据生产线的产量要求，选择合适的输送能力；（2）连续工作：输送机需要能够连续工作，确保生产线的持续运行；（3）耐磨性：由于煤矸石颗粒较大，输送机的刮板和输送槽需要具备良好的耐磨性；（4）密封性：考虑到物料具有一定的粉尘性，输送机需要具备良好的密封性，避免粉尘外泄。
4.环境条件根据工作场所的实际环境条件，选型设计需要考虑以下因素：（1）温度：根据环境温度，选取合适的材质和控制方式，确保输送机正常工作；（2）湿度：考虑到湿度较高，选用防锈、防腐材料，以延长输送机的使用寿命；（3）粉尘：采取合适的防尘措施，确保环境清洁和操作员的健康安全。
5.选型方案综合以上要求，初步选取以下三种刮板输送机型号进行比较和评估。
型号1：TGSS型刮板输送机该型号刮板输送机具有以下特点：（1）输送能力大、速度较快，适用于高产量要求的生产线；（2）采用高强度耐磨材料制造，具有较好的耐磨性和耐腐蚀性；（3）可靠的密封设计，有效控制粉尘外泄，保护工作环境。
型号2：TGS型刮板输送机该型号刮板输送机具有以下特点：（1）输送能力中等，适用于中等产量要求的生产线；（2）选用优质钢材制造，表面经过特殊处理，具有较好的耐磨性和防腐性；（3）采用密封输送槽，减少粉尘外泄。
型号3：TGW型刮板输送机该型号刮板输送机具有以下特点：（1）输送能力较小，适用于较小产量要求的生产线；（2）选用优质铸铁材料制造，具有较好的耐磨性和耐腐蚀性；（3）采用密封输送槽和密封刮板，有效控制粉尘外泄。
刮板输送机的计算
刮板输送机的输送量Q = 3600*v*C*C k*AQ : 输送量 (m3/小时)v :线速度(m/s)C : 降低输送量因残存的因数:截面积损失因数（链条的容积）(0.95)CkA :原料截面积(m2)C :降低输送量因残存的因数平斜度和不超过5°粉料 C = 0.7粒料 C = 0.9斜度超过5°粉料 C = 0.6粒料 C = 0.8A = 截面积(算从刮板输送机体的地板到调料厚度板)1.如果是2层的刮板输送机算截面积计算如下宽度x 从刮板输送机地板到调料厚度板低端的高度A =B * H2.如果是1层刮板输送机截面积计算如下宽度 x从刮板输送机地板到反方向链条的支柱下面的高度 链条速度< 0.5m/sA =B * H链条速度 0.5 < V < 1m/sA = 0.9 (B * H)链条速度 > 1m/sA = 0.8 (B * H)刮板输送机的驱动功率1不带料的驱动功率Pb=0.125 * v * L (kW)2输送原料驱动功率Pc=(1.4 x 10-3) * D * T (kW)3提高原料(垂直方向)驱动功率Pi= (5 x 10-5) * T * D * α(kW)4总驱动功率Ps= P b + P c+ P iv = 链条的线速度 (m/s)L = 链条的长度 (m)D = 输送距离 (m)T = 输送量 (吨/小时)α = 刮板输送机的斜度(o)电机的驱动功率(Pm)Pm = P s/ eff= P s/ (0.9 * 0.9 * 0.9)= P s/ 0.73eff :总效率eff = (电机效率)(传动效率)(设备效率)如果是平刮板输送机(斜度=0o)Pm= [0.17 * v * L] + [(1.9 x 10-3) * T * D]。
刮板输送机设计计算
刮板输送机设计计算1.引言刮板输送机是一种常用的物料搬运设备，它通过牵引链条带动刮板将物料从一端输送到另一端。
在设计刮板输送机时，需要考虑物料的特性、输送距离、输送能力等因素，以保证其正常运行和高效工作。
本文将详细介绍刮板输送机的设计计算。
2.物料特性首先需要了解输送物料的特性，包括物料的粒度、密度、湿度等参数。
根据物料的特性，选择合适的刮板输送机结构、刮板和链条，以确保物料的安全输送和排除堵塞的能力。
3.输送能力计算Q=V×W×k其中，Q为刮板输送机的理论输送能力（单位为t/h），V为刮板速度（单位为m/s），W为输送宽度（单位为m），k为修正系数。
修正系数k的取值范围一般为0.8~1.0，对于多层输送和高速输送的刮板输送机，k的取值可以更低。
根据实际需要，选择合适的k值进行计算。
4.功率计算P=Q×H×η其中，P为所需的动力（单位为kW），Q为刮板输送机的理论输送能力（单位为t/h），H为输送高度（单位为m），η为输送机的综合传动效率。
综合传动效率η一般取0.85~0.95，根据实际情况进行选择。
5.结构设计刮板输送机的结构设计需要考虑刮板、链条、支架等部件的尺寸和强度。
刮板的尺寸需要根据输送物料的特性、刮板的材质和厚度等因素进行选择。
链条需要满足一定的强度要求，以保证其正常运行和使用寿命。
支架的设计要考虑输送机的稳定性和安全性。
6.输送距离计算7.特殊要求考虑在刮板输送机的设计中，还需要考虑一些特殊要求。
例如，对于易结块的物料，可以采用刮板输送机设置加热装置来破块。
对于易粉尘爆炸的物料，需要采取相应的防爆措施。
根据实际情况，对这些特殊要求进行合理的设计和计算。
总结：刮板输送机的设计计算涉及物料特性、输送能力、功率、结构设计、输送距离和特殊要求等方面。
在设计刮板输送机时，需要综合考虑这些因素，并进行合理的计算和研究。
只有在设计过程中充分考虑各种因素，才能确保刮板输送机的正常运行和高效工作。
刮板输送机设计计算
刮板输送机设计计算一、 运输能力1.1 运输量的确定输送量为刮板输送机每小时的运输能力。
通常可按下式计算：νϕρ13600A Q = (1-1)式中 Q ——刮板机实际输送量（t/h ）； A ——中间槽槽体断面面积（m 2）；ϕ——物料装填系数，ϕ值受链速、物料品种、粒度、水分等多种因素影响，一般选ϕ=0.5～0.75，对于洗选物料、泥类物料、大粒度分级物料、水分大于20%以上的物料,应取下限；1ρ——物料的堆积密度（t/m 3），1ρ小于物料的实体密度2ρ（t/m 3）； ν——刮板链条的运行速度(m/s)，通常刮板输送机有0.63、0.75、0.85、0.95、1.06、1.25和1.5等7种速度规格,在满足运输量的前提下尽量选择低速,对于物料中含有粒度较大(大于13mm)的产品偏多,及水分较多(大于20%)的物料,应选用低速。
1.2 中间槽槽体尺寸的确定由式(1-1)可得: νϕρ13600Q A = （1-2）由中间槽槽体断面面积，根据我国刮板机溜槽尺寸表可以选取中间槽槽长槽 宽和槽高。
表1-1 我国刮板输送机溜槽尺寸表二、运行阻力刮板输送机在运行过程中，一般要克服以下阻力: (1)货载及刮板链在重载段上的运行阻力； (2)倾斜运输时货载的自重分力； (3)刮板链在回空段上的运行阻力； (4)刮板链绕过机头尾链轮链条弯曲阻力； (5)传动装置阻力。
2.1 输送机重段阻力ββωωsin )(cos )(00⋅⋅+±⋅'⋅+⋅=L q q L q q W zh（kN ）（2-1） 式中 L ——刮板输送机设计长度（m ）； β——刮板输送机倾角（˚）；q ——刮板输送机每米长度物料的重量（kN/m ）； 0q ——刮板链条每米长度的重量（kN/m ）； ω——物料在溜槽中移动的阻力系数； ω'——刮板链条在溜槽中移动的阻力系数；“±”——根据刮板链条向上运输时取“+”号；反之取“－”号。
矿山运输机械 第三章 刮板输送机2
三、中部槽及附属部件 中部槽是刮板输送机的机身，由槽帮钢和中板焊接而成。 上槽是装运物料的承载槽，下槽供刮板链返程用。分敞底式溜 槽和封底式溜槽。 溜槽分为中部溜槽（或称标准溜槽）、过渡溜槽、调节 溜槽、阻链溜槽和上链溜槽。
中部槽由1、2-高 锰钢凸端头；3-槽 帮钢；4-支座；5中板；6、7-高锰 钢凹端头
中部槽及其附件的连接：1-电缆 槽；2-挡煤板；3-无链牵引齿条； 4-导向装置；5、千斤顶连接孔； 6-定位架；7-中部槽；8-铲煤板； 9-采煤机导轨
铲煤板的作用：推移中部槽时用来清理工作而的浮煤，它固 定滚筒应有一间隔，如图。铲煤板的刃口应有足 够的强度。
刮板输送机由机头部、机尾部、中部槽及其附属部件、刮 板链、紧链装置、推移装置和锚固装置组成。 一、机头部 机头部主要由机头架、传动装置、链轮组件、盲轴、拨链 器、护轴板等组成。 耦合器连接罩 电 动 护轴板 机 机头架 盲轴 减 速 器
链轮组件
1、垫块
2、减速器 3、盲轴
4、链轮组件
5、拨链器 6、护轴板
中部槽受煤和刮板链的剧烈摩擦，是使用量和消耗量最大 的部件。中部槽的井下使用寿命，目前是按过煤量衡量。《工 作面刮板输送机通用技术条件》中有相应规定。
中部槽的连接装置目前应用的有插销式、哑铃式、插入圆 柱销式等。连接装置是中部槽的薄弱环节，目前仍在不断改进。
挡煤板的作用 是防止煤向采空区 洒落，以及为采煤 机导向、放置电缆 和水管、为千斤顶 提供连接点等。平 巷中使用刮板输送 机时，挡煤板仅作 增加装载量和防止 撒煤之用。
（二）链轮组件
链轮是一个组件，由链轮和连接筒组成。链轮是传力部件，也是易损件， 运转中除受静裁荷外，还受有脉动和冲击载荷。 1-链轮；2-剖分式滚筒；3-定位销；4、 5、6-螺栓、螺母、垫圈
刮板输送机设计计算及选型
刮板输送机设计计算及选型一、设计计算1.输送能力计算：Q=(S×V×K)/1000其中，Q为输送能力（t/h）；S为输送带的有效宽度（m）；V为带速（m/s）；K为输送能力修正系数。
2.功率计算：P=(Q×H×f×η)/1000其中，P为功率（kW）；Q为输送能力（t/h）；H为提升高度（m）；f为输送带所承受的摩擦力（N/t）；η为机械效率。
传动功率是传动设备传递的功率，通常根据传动装置的类型进行计算。
3.输送带选择：对于刮板输送机的输送带，其选择应考虑物料的性质、输送能力和工作环境等因素。
主要包括以下几个方面：（1）带材性能：包括耐磨性、耐拉强度和耐热性等。
（2）带面结构：一般分为平面、凸起和防滑等，根据物料的粘附性选择合适的带面结构。
（3）带宽：根据输送能力来选择合适的带宽。
（4）带速：根据物料的流动性和输送能力来选择合适的带速。
（5）连接方式：常用的连接方式包括机械连接和热连接，根据实际情况选择。
二、选型过程1.确定输送要求：首先要确定需要输送的物料种类、输送能力、输送距离和工作环境等，这些参数将对刮板输送机的选型和设计产生直接影响。
2.选择适当的型号：根据输送要求，选择符合要求的刮板输送机型号。
需要考虑的因素包括输送带宽度、输送能力、驱动功率和输送线路的布置等。
3.进行设计计算：根据选定的型号，进行刮板输送机的设计计算，包括输送能力计算、功率计算和输送带的选择等。
4.结构优化：根据实际情况，对刮板输送机的结构进行优化，比如减少零件数量、提高刚度和稳定性等，以提高输送效果和使用寿命。
5.选用合适的电机和传动装置：根据驱动功率和工作条件，选择合适的电机和传动装置，确保刮板输送机正常工作。
6.考虑维修和维护：在选型过程中，还要考虑刮板输送机的维修和维护方便性，包括易损件的更换和维护通道的设置等，以提高刮板输送机的使用效率和维修便利性。
以上是刮板输送机设计计算和选型的基本过程，根据具体的工程要求和选型标准，还需要进行详细的计算和分析，以确保刮板输送机的正常运行和使用效果。
刮板输送机计算书
1.已知参数B（mm)Q(t/h)L(m)V(m/s)1000328.57028.5440.7702.布置单元刮板链数n整数倍=L/0.064=446.000n=L/0.512+1.25=57.000取n=57则L=0.512n-0.64=28.544m3.功率计算1运输量的确定0.39Q=3600FV Ψγ装满系数Ψ=0.7Q=681.080t/h散比重γ=0.92运行阻力计算双层水平运输（1）初拉力S1=700Kg（2）S2=S1+q0Lf1+ql1w+式中：单位长度链重q0=32.5Kg/mql2w+ql3w链条对铸石摩擦系数f1=0.3单位长度煤重q=Q/3.6V(1-Mt)，Mt=7.00%q=127.453Kg/m煤对铸石摩擦系数w=0.25上层入料点个数1上层运输有效运距l1=0.000m 上层运输有效运距l2=0.00m 上层运输有效运距l3=0.00m 完成日期： 年 月 日刮板输送机计算书式中 中间槽体断面积F=S2=978.304Kg（3）S3=K1S2式中K1=1.10S3=1076.134Kg（4）S4=S3+q0Lf1+qlw式中下层运输有效运距l=26.544m S4=2200.220Kg（5）尾轮合力 Fw=S1+S4=2900.220Kg=28.451KN（6）头轮合力 Fw=S2+S3=2054.438Kg=20.154KN3电动机功率（1）链轮处阻力W=K0（S1+S4)式中K0=0.05W=145.011Kg（2）链轮处总牵引力W0=S4-S1+WW0=1645.231Kg（3）电动机功率N=K2*W0*V/102η式中K2=1.1N=14.231Kw η=0.96选取电动机功率N=22.00 Kw 型号YB180L-4轴功率N0＝12.420 Kw。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行部分刮板输送机的选型计算针对煤矿机械专业通用教材中刮板输送机较为复杂的计算步骤，笔者通过多年的教学及设计实践，总结出了一套简化的计算方法。
首先，根据使用地点的设计生产率和实际运输距离，参照刮板输送机的技术特征参数，初选出一部运输能力、出厂长度均大于或等于设计生产率和实际运输距离的刮板输送机，再根据现场的实际情况（如运输距离、铺设倾角等），对初选的刮板输送机进验算。
这样就可以只通过一次计算决定驱动电动机的个数，同时确定刮板输送机是单端传动还是双端传动，从而不必进行重复计算，简化了选型计算。
1 运输能力的计算运输能力计算公式如下：q= A3.6v（1）式中，A 为运输地点的设计生产率，t/h；q 为输送机单位长度上的货载质量，kg/m；v 为刮板链运行速度，m/s。
2 运行阻力的计算在计算刮板输送机的运行阻力时，可概括为直线段、弯曲段两部分运行阻力。
2.1 直线段运行阻力直线段运行阻力包括两部分：一是货载及刮板链在溜槽中移动的阻力；二是倾斜运输时货载及刮板链的自重分力。
直线段运行阻力又分为重段阻力和空段阻力两部分（见图1）。
计算公式如下：wzh=g（qω+q0ω0）Lcosβ±g（q+q0）Lsinβ（2）wk=gLq0 （ω0cosβ±sinβ）（3）式中，wzh 为重段阻力，N；wk 为空段阻力，N；q0 为刮板链单位胶带输送机的选型计算带式输送机的选型设计有两种，一种是成套设备的选用，这只需验算设备用于具体条件的可能性，另一种是通用设备的选用，需要通过计算选着各组成部件，最后组合成适用于具体条件下的带式输送机。
设计选型分为两步：初步设计和施工设计。
在此，我们仅介绍初步设计。
初步选型设计带式输送机，一般应给出下列原始资料：1）输送长度L，m；2）输送机安装倾角,（°）;3）设计运输生产率Q，t/h；4）物料的散集密度ρ，t/m3；5)物料在输送机上的堆积角θ，（°）；6)物料的块度a，mm。
计算的主要内容为：1)运输能力与输送带宽度计算；2)运行阻力与输送带张力计算；3)输送带悬垂度与强度的验算；4)牵引力的计算及电动机功率确定。
带式输送机的优点是运输能力大,而工作阻力小,耗电量低,约为刮板输送机耗电量的1/3~1/5。
因在运输过程中物料与输送带一起移动,故磨损小,物料的破碎性小。
由于结构简单,既节省设备,又节省人力,故广泛应用于我国国民经济的许多工业部门。
国内外的生产实践证明,带式输送机无论在运送能力方面,还是在经济指标方面,都是一种较先进的运送设备。
目前在大多数矿井中，主要有钢丝绳芯带式输送机和钢丝绳牵引带式输送机两种类型，它们担负着煤矿生产采区乃至整个矿井的主运输任务。
由于其铺设距离较长且输送能力较大，故称其为大功率带式输送机。
在煤矿生产中，还有装机功率较小的通用带式输送机，这些带式输送机在煤矿中也起着不可缺少的作用。
2原始数据与资料（1）矿井生产能力160万吨／年，以最大的生产能力为设计依据；（2）矿井小时最大运输生产率为A＝4160101.2547630014⨯⨯=⨯吨／小时；（3）主斜井倾斜角度：13β=；（4）煤的牌号：原煤；（5）煤的块度：400毫米；（6）煤的散集容重3t/m1=λ；（7）输送机斜长950m；设计计算示意图3.胶带宽度的计算选取胶带速度v=2米／秒；按堆积角30=ρ［见附录表1］得K=458；又按16β=［见附录表2］得C=0.95 所以带宽B ==0.74m=考虑矿井的增产潜力，货载块度[附录表6]及胶带的来源，选用1米宽的阻燃胶带。
B=1米的GX2000型钢绳芯胶带，单位长度重量[查手册]d q 25kg/m =，胶带厚度d=17mm 。
胶带运行阻力与张力计算 重段阻力计算2-3段阻力W 2—3为()2d 23d 23W ()cos sin g q q q L q q L ωββ'--'++++－３＝式中： q ——每米长的胶带上的货载重量kg/m ，可由 3.6Aq ν=式得；66.1 kg/m 3.6 3.62A q ν===⨯476d q ——每米长的胶带自重kg/m ，d 25kg/m q =；g q '——为折算到每米长度上的上托辊转动部分的重量kg/m ，'2218.3kg/m 1.2g g g G q l ''===式中 g G '——为每组上托辊转动部分重量kg ，［见附录表3］；g l '——上托辊间距m ，一般取1~1.5m g l '=；取1.2mg l '=。
23L -——输送机2-3段长度m ；ω'——为槽形托辊阻力系数［见附录表4］04.0='ω；β——输送机的倾角；其中sin β项的符号，当胶带在该段的运行方向式倾斜向上时取正号；而倾斜向下时取负号；∴ ()23W (66.12518.3)9160.040.974 66.1259160.22522680kg-=++⨯⨯⨯++⨯⨯=3-4段的阻力W 3-4为()()343d d W tg S q q q R q q H θω-⎡⎤'=+++++⎣⎦式中 3S ——胶带在该点上的张力（同下式中1S 、2S 、4S 、5S 、6S 、7S 、8S 、9S ）kg 。
t g q ——凸弧段上托辊单位长度重量kg/m ， 2273.3kg/m 0.3g g g G q l '''===； 式中 g G '——凸弧段上托辊转动部分重量，根据选用的托辊实际重量[见附录表3]为22kg g G '=；g l '——凸弧段上托辊间距m ，一般2~3m g l '=,故取0.3m g l '=；R ——凸弧段曲率半径，由图可知35m R =；θ——中心角为660.3435θ+==弧度；H ——凸弧段提升高度 1.35m H =。
这里应按悬垂度 要求，求得2S 之后再计433-W S 和()()2d 5cos =566.1+25 1.20.974 = 532kgg S q q l β'=+⨯⨯⨯32235322268023212kgS S W -=+=+=()()342321266.12573.3350.340.04 66.125 1.35 517kgW -∴=+++⨯⨯⨯⎡⎤⎣⎦++⨯=45W -段阻力为：()()4545 66.12518.3220.04 96.3kgd g W q q q L ω'--'=++=++⨯⨯= 45L -——输送机4-5段长度m ；空段阻力计算6-7段虽有圆弧部分，但影响较小，仍可按直线段计算()67d g 67W q q L ω-''-''=+式中 g q ''——下托辊单位长度重量，kg/m g g g G q l ''''''=（）； g G ''——下托辊（平行托辊）转动部分重量[见附录表3]为15kg ；g l ''——下托辊间距为3m 。
155kg/m 3g q ''∴== 67L -——输送机6-7段长度m ；ω''——胶带在下托辊上运行阻力系数，[见附录表4]选取0.035ω''=()67255400.03542kg W -∴=+⨯⨯=1-9段阻力19W -为()()191919cos sin 2558800.9740.035258800.225 4050kgd g d W q q L q L βωβ''---''=+-=+⨯⨯⨯-⨯⨯=- 19L -——输送机1-9段长度m ； 8-9段阻力89W -为()()898925570.0357.35kgd g W q q L ω''--''=+=+⨯⨯=89L -——输送机8-9段长度m ；胶带张力计算2532kg S = ，（前面已经计算）21532502kg 1.06 1.06S S === 32235322268023212kg S S W -=+=+= 43342321251723729kg S S W -=+=+=54452372996.323825.3kg S S W -=+=+= 651.06 1.0623825.325255kg S S ==⨯=7667252554225297kg S S W -=+=+=()911950240504552kg S S W -=-=--= 898945527.354545kg S S W -=-=-=胶带打滑条件的验算7825297 5.574545S eS μα=== ln5.57 1.72μα==核算围包角 α；在煤矿中因运行条件差，故取带人字形沟槽的橡胶覆盖面 0.35μ=[见附录表5]，则 1.72180 1.72180394.40.25 3.14a μπ︒︒=⨯=⨯=︒ 式中 μ——胶带与滚筒之间的摩擦系数，可按[附录表5]选取。
选取μ 的值时应充分考虑滚筒表面的材料及空气干湿度等具体条件。
所选设备的实际设备围包角应大于394.4°胶带强度验算与电机功率计算胶带强度验算 已知最大张力max 7S 25297kg S ==求的安全系数 max 1002000m 7.9725297X BG S ⨯===> 式中 B ——胶带宽度，cm ；X G ——胶带断裂强度kg/cm ；m ——安全系数，最小安全系数要求大于7，重大载荷时，一般可取10～12。
因为m 值大于7，符合要求。
