常用电子元件电路维修知识

合集下载

维修电路板需要哪些知识点

维修电路板需要哪些知识点

维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。

不论是手机、电脑还是家用电器,都离不开电路板的支持。

然而,电路板也是容易出现故障的部件之一,因此,掌握维修电路板的知识是非常重要的。

本文将介绍维修电路板需要的一些基本知识点。

1. 电路基础知识在维修电路板之前,首先要了解一些基本的电路知识。

例如,了解电流、电压、电阻的概念和关系,以及欧姆定律、基尔霍夫定律等电路定律。

掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。

2. 搭建电路实验台在维修电路板时,需要有一个稳定的电源和能够连接各种电路元件的实验台。

实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数,并配备一些常用的元件,如电阻、电容、二极管等。

搭建一个合适的实验台是进行电路板维修的基本条件。

3. 故障排除方法一般情况下,电路板出现故障的原因主要有两种:元件损坏和焊接问题。

对于元件损坏的情况,可以通过检查、替换故障元件的方式来解决。

焊接问题则需要借助焊接技术进行修复。

因此,在维修电路板时,需要掌握一些基本的故障排除方法,如使用万用表进行测量,分析故障产生的可能原因,进而有针对性地解决问题。

4. 掌握常用的电子元件知识电路板上使用的元件众多,不同类型的元件有着不同的特点和用途。

因此,在维修电路板时,需要掌握一些常用的电子元件知识。

例如,了解电阻的作用和特点,以及不同的电容器类型和使用场景等。

掌握这些知识可以更好地选择合适的元件进行更换或修复。

5. 焊接技术焊接是维修电路板过程中非常常见的操作。

掌握一些基本的焊接技术是必要的。

例如,了解不同类型的焊接方法,如手工焊接和热风枪焊接。

并且需要了解焊接温度、焊料的选择和使用等。

正确的焊接技术可以避免因焊接不良而导致的故障。

6. 使用测试仪器在维修电路板时,需要借助一些测试仪器进行故障排查和修复。

例如,示波器可以帮助检测电压波形,红外热像仪可以帮助检测故障热点等。

电工电子知识点总结

电工电子知识点总结

电工电子知识点总结一、电工电子的基础知识1. 电流(I):电子在导体中的流动称为电流,用安培(A)表示。

电流的方向是正电荷从正极流向负极。

2. 电压(U):电荷在电路中移动时所具有的能量,也称为电势差。

用伏特(V)表示。

电压是衡量电流推动力大小的指标。

3. 电阻(R):阻碍电流通过的物理量,用欧姆(Ω)表示。

电阻决定了电流通过电路时的阻力大小。

4. 电功率(P):单位时间内消耗或产生的电能,用瓦特(W)表示。

电功率是描述电路的工作状态的指标。

5. 电路:由电源、导线、电器元件等组成的路径,用于电流的流动和电能的传输。

二、电路元件1. 电源:提供电流和电压的设备,包括电池和电源适配器等。

2. 电线:连接电路中各个部分的导线,通常使用铜线。

3. 开关:用来控制电路的通断,常见的有手动开关、按钮开关等。

4. 电阻器:用来调节电流和电压大小的元件,可分为固定电阻器和可变电阻器。

5. 电容器:存储电荷,具有储能功能,常用于滤波和存储电源。

6. 电感器:具有电感作用,能储存磁能量,常用于滤波和振荡电路。

7. 二极管:具有单向导电性的器件,可用于整流、节流等电路。

8. 三极管:具有放大、开关等功能,是电子电路中常见的元件。

9. 继电器:用来实现电磁和机械的相互转换,常用于电路的控制。

三、常见电路1. 直流电路:电流方向恒定的电路,如直流电源供电的家用电器。

2. 交流电路:电流方向周期性变化的电路,如交流电压驱动的照明灯具。

3. 并联电路:各个电器元件并联连接的电路,电流在分支中分流,电压相同。

4. 串联电路:各个电器元件串联连接的电路,电流相同,电压在不同元件中分压。

5. 混联电路:并联和串联的组合电路,常见于复杂的电子设备中。

四、常见电子设备1. 变压器:用于改变交流电压的装置,可实现升压和降压。

2. 整流器:用来将交流电转换为直流电,常用于电子设备中。

3. 逆变器:将直流电转换为交流电的装置,常用于太阳能发电系统等。

电阻、电容、电感基础知识

电阻、电容、电感基础知识

电子电路基础知识〔转贴〕电子电路基础知识(1)——电阻 m,u w0x h x a i*a q ? c ]导电体对电流的阻碍作用称着电阻,用符号r表示,单位为欧姆、千欧、兆欧,分别用ω、kω、mω表示。

一、电阻的型号命名方法: q z n bm o g o'| r#v k国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。

如r表示电阻,w表示电位器。

第二部分:材料,用字母表示,表示电阻体用什么材料组成,t-碳膜、h-合成碳膜、s-有机实心、n-无机实心、j-金属膜、y-氮化膜、c-沉积膜、i-玻璃釉膜、x-线绕。

《家电维修》技术论坛"w5c;y$w/a0f `:k第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、g-高功率、t-可调。

m1@{/o f2t^1v第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:r t 1 1 型普通碳膜电阻a1} |技术交流|资料下载|图书杂志|家电资讯2a @#i#k n0j/j:x q m二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

h1d+v g,v#l&^ y+g2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

《家电维修》技术论坛4e#y$^'lh'f b1j5d+p8o-e"q v'u q y0i&o l f v jg.r三、主要特性参数1} [ x)d @+k1、标称阻值:电阻器上面所标示的阻值。

盘点10种常用的元器件对电路的保护作用

盘点10种常用的元器件对电路的保护作用

盘点10种常用的元器件对电路的保护作用元器件对电路的保护作用是电子设备中不可或缺的重要功能。

它们能够在电路中起到保护、稳定和调控的作用,以确保电路的正常运行和延长设备的使用寿命。

本文将盘点10种常用的元器件对电路的保护作用,以便更好地了解它们在电子设备中的重要性。

1. 电阻器(Resistor)电阻器是最常见的元器件之一,它能够降低电路中的电流和调节电路的电压。

在电路保护方面,电阻器通过限制电流的流动,防止电流过大造成元器件的过载和损坏。

例如,在LED灯的电路中,电阻器可以限制电流,避免过高的电流损坏LED。

2. 电容器(Capacitor)电容器对电路的保护作用主要体现在滤波和稳压方面。

它可以存储和释放电荷,平滑电源电压的波动,保持电路稳定运行。

同时,电容器也能够吸收和抑制电路中的高频噪声,提高电路的信号质量,保护后级元器件不受干扰。

3. 稳压二极管(Zener Diode)稳压二极管是一种特殊的二极管,它可以在反向电压达到某个特定值时起到稳压作用。

稳压二极管能够保护电路不受过高的电压干扰,使电路中的元器件在正常的工作范围内工作。

在电路设计中,使用稳压二极管可以有效防止元器件过电压损坏。

4. 可变电阻器(Potentiometer)可变电阻器是一种能够调节电路电阻的元器件。

它在电路保护中起到了关键的作用,因为通过调节电阻,可以限制电流大小,使元器件工作在安全范围内。

此外,可变电阻器也常用于电路的校准和调试,以确保电路的性能和稳定性。

5. 二极管(Diode)二极管是一种只允许电流在一个方向流动的元器件。

在电路保护中,二极管被广泛应用于反向电压保护和电流限制。

通过正向偏置和反向截止特性,二极管能够阻止反向电流的流动,保护后级元器件不受损坏。

6. 保险丝(Fuse)保险丝是一种常见的电流保护元器件,主要用于限制电路中的电流,防止电流过大引起短路或过载。

保险丝在电路中工作时,当电流超过其额定电流时,保险丝会熔断,切断电流,起到保护电路和元器件的作用。

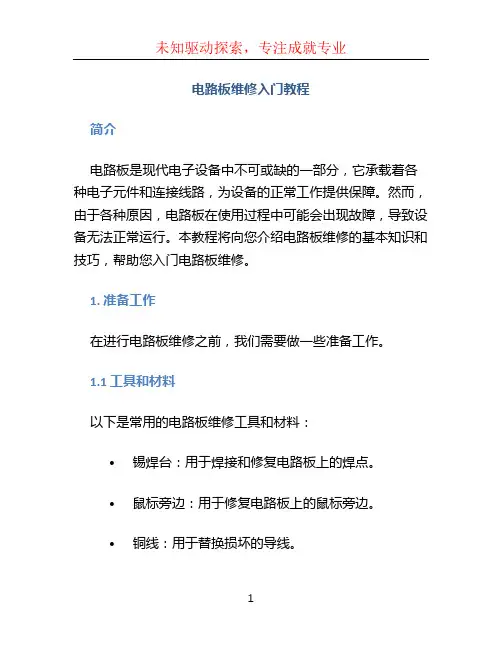

电路板维修入门教程

电路板维修入门教程

电路板维修入门教程简介电路板是现代电子设备中不可或缺的一部分,它承载着各种电子元件和连接线路,为设备的正常工作提供保障。

然而,由于各种原因,电路板在使用过程中可能会出现故障,导致设备无法正常运行。

本教程将向您介绍电路板维修的基本知识和技巧,帮助您入门电路板维修。

1. 准备工作在进行电路板维修之前,我们需要做一些准备工作。

1.1 工具和材料以下是常用的电路板维修工具和材料:•锡焊台:用于焊接和修复电路板上的焊点。

•鼠标旁边:用于修复电路板上的鼠标旁边。

•铜线:用于替换损坏的导线。

1.2 背景知识在开始电路板维修之前,了解一些电路板的基本知识将是很有帮助的。

以下是一些需要了解的基本概念:•电路板的结构和组成部分•常见的电子元件及其功能•焊接基础知识2. 诊断故障在进行电路板维修之前,首先需要找出故障的具体原因。

以下是一些常见的电路板故障:2.1 单个元件故障电路板上的某个元件可能出现故障,导致整个设备无法正常工作。

通过以下步骤可以诊断出单个元件的故障:1.使用万用表或示波器检测电路板上的电压和电流。

2.根据元件的规格和工作原理,比较测量结果与正常范围的差异。

3.如果元件的测量结果异常,则可以推测该元件可能出现故障。

2.2 电路连接故障电路板上的连接线可能出现松动、断裂或短路等问题,导致电路中断或异常。

诊断电路连接故障的步骤如下:1.检查电路板上的连接线是否紧固。

如果松动,重新固定连接线。

2.使用万用表或示波器检测电路板上的连接线是否正常通电。

3.使用焊接工具修理或更换损坏的连接线。

3. 维修电路板一旦确定了电路板的故障原因,接下来就可以开始修复电路板了。

以下是一些常见的电路板维修技巧:3.1 焊接和重新插拔元件如果确定电路板上的元件出现故障,可以通过焊接和重新插拔元件来修复问题。

具体步骤如下:1.使用锡焊台加热元件的焊点,将焊接锡融化。

2.将元件从焊点处轻轻拔出,确保不损坏元件和焊点。

3.检查元件是否损坏。

电子行业常用电子元器件大全

电子行业常用电子元器件大全

电子行业常用电子元器件大全简介在电子行业中,使用各种各样的电子元器件是非常常见的。

这些电子元器件可以说是电子设备的基石,起到了连接、调节和控制的重要作用。

本文将介绍一些电子行业中常见的电子元器件,帮助读者对电子元器件有更深入的了解。

一、电阻器(Resistor)电阻器是电子电路中最基本的被动元件之一,它的主要作用是限制电流的流动。

电阻器的阻值可以根据实际需求来选择,常见的有固定电阻器和可变电阻器两种。

1. 固定电阻器固定电阻器是最常见的电子元器件之一,通常由炭陶瓷等材料制成。

它的阻值是固定的,不可调节,用于限制电路中的电流和分压。

2. 可变电阻器可变电阻器也被称为电阻器,其阻值可以根据需要进行调节。

常见的可变电阻器有旋钮式和拉线式两种,用于调节电路中的电阻值,以实现对电流的调节。

二、电容器(Capacitor)电容器是一种以两个不导电材料之间的电介质为媒介的元器件。

电容器主要用于储存和释放电荷,并在电路中充当电流的分配器。

1. 电解电容器电解电容器是常见的极性电容器,根据极性连接正负极。

电解电容器具有大容量和较高的电压稳定性,常用于电源滤波和能量存储电路。

2. 陶瓷电容器陶瓷电容器是一种非极性电容器,通常由瓷土制成。

它具有体积小、频率特性好等特点,常见于振荡电路和调谐电路中。

三、二极管(Diode)二极管是一种电子元器件,它具有单向导电性。

二极管通常由半导体材料制成,在电路中常用于整流和开关电路。

1. 整流二极管整流二极管也被称为二极管,主要用于将交流电信号转换为直流电信号。

它具有低压降和高反向击穿电压,适用于高频电路和电源供电电路。

2. 射频二极管射频二极管是一种特殊用途的二极管,主要用于射频和微波电路中。

它具有较高的频率特性和快速开关速度,适用于高频放大器和调制解调器等设备。

四、晶体管(Transistor)晶体管是一种半导体器件,可以放大和控制电流。

它是现代电子器件中最重要的组成部分之一,常用于放大、开关和振荡电路中。

电子维修知识点总结

电子维修知识点总结

电子维修知识点总结一、基本电子原理1. 电子元器件电子维修的基础是对常用的电子元器件有一定的了解,包括电阻、电容、电感、二极管、三极管、集成电路等。

了解这些元器件的工作原理、特性和使用方法,有利于快速准确地定位故障。

2. 电路基础了解基本的电路原理,包括电流、电压、电阻的关系,串联、并联电路的特点以及二极管、三极管的工作原理。

掌握这些基础知识有助于理解电子设备的工作原理,快速排除故障。

3. 信号与系统了解信号与系统的基本原理,包括信号的分类、信号的传输与处理、系统的输入输出特性。

信号与系统的知识有助于理解电子设备的信号处理过程,分析故障产生的原因。

二、基本维修工具1. 万用表万用表是电子维修中最常用的工具之一,用于测量电压、电流、电阻等电路参数,以及对电子元器件进行测试。

掌握万用表的使用方法,能够有效地分析和定位故障。

2. 示波器示波器用于观测和分析电路中的波形信号,在故障排除中起到关键作用。

掌握示波器的操作方法,能够直观地观测信号波形,帮助快速定位故障。

3. 焊接工具电子维修中常常需要进行焊接作业,包括元器件的更换、接线等。

熟练掌握焊接工具的使用方法,能够保证焊接质量,避免因焊接不良而引起的故障。

4. 清洁工具电子设备故障的常见原因之一是灰尘积累导致的散热不良或者接触不良。

因此,保持设备清洁是非常重要的。

清洁工具包括清洁剂、吹风机等,用于清理设备表面及内部的灰尘。

三、故障排除方法1. 故障现象分析在进行故障排除时,首先要根据用户提供的故障现象来进行分析,确定故障的范围和可能的原因。

故障现象包括设备的异常表现、报错信息等。

2. 检查电源设备无法启动或者突然断电的故障往往与电源有关,因此首先要检查电源线路、开关、插座等相关部件,确认电源正常。

3. 检查电路对设备的主要电路进行检查,例如电源电路、控制电路、传感器电路等,用万用表测量电路参数,寻找异常部件。

4. 波形分析对设备的各个信号波形进行观测和分析,例如电源波形、控制信号波形等,用示波器观测波形,找出异常的信号波形。

常用电路维修基础知识

常用电路维修基础知识

常用电路维修基础知识一、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c(f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示:字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

如:102表示10×102PF=1000PF 224表示22×104PF=0.22uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中,电容器的故障主要表现为:(1)引脚腐蚀致断的开路故障。

(2)脱焊和虚焊的开路故障。

(3)漏液后造成容量小或开路故障。

(4)漏电、严重漏电和击穿故障。

二、二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。

1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

电路基础与维修知识点

电路基础与维修知识点

电路基础与维修知识点在现代社会中,电路无处不在。

从家庭电器到通讯设备,几乎每个人都与电路有着密切的联系。

因此,掌握一些电路基础知识和维修技巧对于我们来说至关重要。

本文将探讨一些重要的电路基础概念和一些常见的电路维修知识点。

第一部分:电路基础知识1. 电流和电压:电流是指电荷在电路中的流动,单位是安培。

而电压则是指电流在电路中前进的驱动力,单位是伏特。

了解电流和电压的概念对于理解电路如何工作至关重要。

2. 电阻和电功率:电阻是电路中阻碍电流流动的因素,单位是欧姆。

电阻越大,电流流动越慢。

而电功率是电流经过电阻时所消耗的能量,单位是瓦特。

掌握电阻和电功率的概念有助于我们选择适合电路的元件。

3. 电路元件:电路中常用的元件包括电源、开关、电池、电容、电感和电阻等。

它们各自承担不同的功能,如提供电压、控制电流等。

了解这些元件的特性以及它们在电路中的作用是理解电路工作原理的基础。

第二部分:常见电路维修知识点1. 常见的故障和排除方法:对于电路故障的排除,我们首先需要确定故障的原因。

一些常见的故障包括连接松动、元件损坏、电池耗尽等。

通过检查连接是否牢固、替换损坏的元件或更换电池等方法,我们可以很好地处理这些故障。

2. 如何修复打印电路板:打印电路板(PCB)是电子产品中常见的基础组件之一。

当一个PCB出现故障时,一种常见的修复方法是进行焊接修复。

焊接修复需要使用焊接工具和焊锡,通过重新焊接可能损坏的连接或替换损坏的元件来修复PCB。

3. 芯片级维修:芯片是现代电子产品中的核心元件。

当一个芯片损坏时,通常需要使用专业的设备进行维修。

芯片级维修需要有高超的技术水平和专业的工具,因此在遇到芯片故障时,我们应该尽可能寻求专业帮助。

4. 做好维修记录:维修过程中,记录故障的详细信息和排除步骤对于未来的维修工作非常重要。

通过记录我们可以更好地了解电路的问题和解决方案,并在后续维修中提供参考。

电路基础和维修知识虽然复杂,但对于我们在日常生活中使用电子设备的安全和正常运行至关重要。

电子电路的常见问题及维修方法

电子电路的常见问题及维修方法

电子电路的常见问题及维修方法电子电路是现代科技领域中的重要组成部分,无论是家用电器、通信设备还是电子产品,都离不开电子电路的支持。

然而,在使用过程中,电子电路难免会遇到一些问题,比如电路无法工作、产生噪音、频闪等。

本文将介绍一些常见的电子电路问题,并提供相应的维修方法。

一、电路无法工作1. 检查电源供应:首先要确定电源是否正常工作,检查电源开关、插头是否接触良好,电源线是否损坏。

如果确定电源正常,可以使用万用表测量电源输出的电压是否稳定。

2. 检查保险丝:有些电子电路会设置保险丝,用于保护电路免受过电流和短路的损坏。

检查保险丝是否断开或损坏,如果是,应及时更换新的保险丝。

3. 检查元件连接:检查电子电路中各元件的连接是否稳固、接触良好,有无虚焊或断线等问题。

如果有,可以重新焊接或更换相关元件。

二、电路产生噪音1. 地线处理:电子电路中的地线连接是非常重要的,不良的地线连接会导致噪音产生。

可以采用以下方法改善地线连接:增加一个地线回线、使用双层或多层印刷线路板、保持短接和接地的间距最小化等。

2. 接地处理:适当地接地也可以帮助减少电路噪音。

可以试着将电路的接地点位置移动,或使用隔离器件将信号地和电源地隔离。

3. 元件选择和布局:电子电路中的元件选择和布局也会影响噪音产生。

选择低噪音的元件,并确保元件之间的距离足够远,以减少相互干扰。

三、电路频闪1. 检查电源稳定性:频闪问题可能与电源的稳定性有关,可以使用万用表测试电源的稳定性。

如果电源不稳定,可以考虑更换稳定性更好的电源。

2. 检查电路元件:检查电路中是否有损坏的电容器或其他元件,这些元件可能会导致频闪问题。

可以使用万用表或示波器对元件进行测试,找出问题所在并及时更换损坏的元件。

3. 检查接线:频闪问题还可能与电路的接线有关。

检查电路的接线是否稳固,有无虚焊、断路等问题。

如果有问题,及时进行修复。

四、其他常见问题1. 温度过高:一些电子电路在使用过程中会产生过高的温度,这可能是由于电路中元件功率过大、散热不良等原因。

常用电子元器件知识和使用方法

常用电子元器件知识和使用方法

常用电子元器件知识和使用方法1. 电阻器(Resistor):电阻器是最常见的电子元件之一,用于改变电路的电阻值。

它的单位是欧姆(Ω),常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。

在使用时,需要根据电路需求选择合适的电阻值,并正确连接。

2. 电容器(Capacitor):电容器用于储存和释放电荷,并在电路中起到滤波和耦合的作用。

它的单位是法拉(F),常见的几种类型包括固定电容器、变容电容器和电解电容器。

在使用时,需要根据电路需求选择合适的电容值,并正确连接。

3. 电感器(Inductor):电感器用于储存和释放磁能,并在电路中起到滤波和耦合的作用。

它的单位是亨利(H),常见的几种类型包括固定电感器、变阻电感器和互感器。

在使用时,需要根据电路需求选择合适的电感值,并正确连接。

4. 二极管(Diode):二极管是一种具有单向导电性的元件,用于将交流信号转换为直流信号、整流和限流。

常见的几种类型包括普通二极管、恢复二极管和稳压二极管。

在使用时,需要根据电路需求选择合适的二极管类型,并正确连接。

5. 三极管(Transistor):三极管是一种放大和控制电流的元件,分为NPN型和PNP型。

它有三个引脚,分别为基极、发射极和集电极。

在使用时,需要根据电路需求选择合适的三极管类型,并正确连接。

6.晶体管(MOSFET):晶体管是一种具有放大和控制电流的元件,分为N沟道型和P沟道型。

它有三个引脚,分别为栅极、源极和漏极。

在使用时,需要根据电路需求选择合适的晶体管类型,并正确连接。

7. 集成电路(Integrated Circuit,IC):集成电路是将多个电子元件集成在一起的芯片,具有复杂的功能和高度集成的特点。

常见的几种类型包括逻辑门IC、放大器IC和存储器IC。

在使用时,需要根据电路需求选择合适的集成电路,并正确连接。

8. 电源(Power Supply):电源是为电子设备提供电能的装置,包括直流电源和交流电源。

电气维修元件知识点归纳

电气维修元件知识点归纳

电气维修元件知识点归纳电气维修是一门重要的技术,涉及到各种电子元件的使用、维护和修理。

掌握电气维修元件的相关知识,对于电气维修师傅来说非常重要。

本文将从电气维修元件的分类、工作原理以及常见维修问题等方面进行归纳和总结。

1. 电气维修元件的分类电气维修元件可以分为主要元件和辅助元件两大类。

1.1主要元件主要元件是电气装置中必不可少的组成部分,主要包括:电源、开关、继电器、电机等。

1.1.1 电源电源是电气维修的核心,为电气装置提供电能。

常见的电源有交流电源和直流电源两种类型。

交流电源输出电压稳定,适用于大多数电气设备;直流电源输出电压稳定性好,适用于对电压稳定性要求较高的设备。

1.1.2 开关开关用于控制电气装置的通断,常见的开关有手动开关、自动开关、遥控开关等。

开关的类型和特性各不相同,选择适合的开关可以提高电气装置的安全性和可靠性。

1.1.3 继电器继电器是一种电控开关装置,具有放大电信号、隔离电路、控制较大电流等功能。

继电器常用于控制电气装置中的电机和其他设备。

维修时需要检查继电器的接线是否正确,是否有松动或烧毁等问题。

1.1.4 电机电机是电气装置中最常见的元件之一,它将电能转化为机械能。

电机有多种类型,如交流电机、直流电机、步进电机等。

维修电机时需要检查电机的绝缘性能、轴承磨损情况等。

1.2辅助元件辅助元件是电气装置中用于辅助功能的部件,主要包括:电阻、电容、电感、变压器等。

1.2.1 电阻电阻用于限制电流的流动,常用于调节电流大小,保护其他元件。

维修时需要检查电阻的阻值是否正常,是否有烧毁等问题。

1.2.2 电容电容储存电荷并产生电场,常用于滤波、耦合、调节电压等功能。

维修时需要检查电容的电容值是否正常,是否有漏电等问题。

1.2.3 电感电感储存磁场并产生电势,常用于滤波、变压、隔离等功能。

维修时需要检查电感的电感值是否正常,是否有短路等问题。

1.2.4 变压器变压器用于改变电压大小,常用于电气装置中不同电压之间的转换。

物业工弱电维修培训之二电子元器件基本知识课件

物业工弱电维修培训之二电子元器件基本知识课件

电感器检测方法与技巧
外观检测
万用表检测
仪器检测
技巧
检查电感器的外观是否完好, 有无破损、变形、烧焦等现象 。
使用万用表检测电感器的电阻 值,判断其是否开路或短路。 同时,可以通过测量电感器的 电感量来进一步判断其性能。
使用专业的电感测试仪可以准 确测量电感器的各项参数,包 括电感量、品质因数、自谐振 频率等,从而全面评估电感器 的性能。
集成电路检测
通过外观检查、专用测试仪器等方法判断集成电路是否损坏或失效。
THANKS FOR WATCHING
感谢您的观看
半导体器件检测
通过外观检查、万用表检测等方法判断半导 体器件是否损坏或失效。
实例五:某弱电系统中集成电路应用分析
集成电路作用
将多个电子元器件集成在一个芯片上,实现电路的微型化和高性能化。
集成电路类型
根据功能、封装等不同,集成电路可分为模拟集成电路、数字集成电路等。
集成电路选用
根据电路要求选择合适的集成电路,考虑其性能、功耗、封装等因素。
电阻器类型与参数选择
电阻器类型
根据材料、结构、功率等不同,电阻 器可分为碳膜电阻、金属膜电阻、线 绕电阻、水泥电阻等多种类型。
参数选择
在选择电阻器时,需要考虑其阻值、 精度、功率、温度系数等参数,以确 保电阻器满足电路设计要求。
电阻器检测方法与技巧
外观检测
检查电阻器外观是否有破损、烧焦、 氧化等现象,如有异常则可能影响其 性能。
万用表检测
使用万用表测量电阻器的阻值,判断 其是否符合标称值,同时注意测量时 选择合适的量程和档位。
通电检测
在电路中对电阻器进行通电检测,观 察其发热情况和工作状态,以判断其 性能是否稳定可靠。

电子电路维修手册

电子电路维修手册

电子电路维修手册第一章电子维修工具与设备在进行电子电路维修之前,我们需要准备一些必要的工具和设备。

以下是常用的电子维修工具和设备:1. 多用途数字万用表:用于测量电压、电流、电阻、电容等参数,是电子维修中必备的工具。

2. 焊接工具:包括焊锡、焊台、焊接吸气器等,用于修复电子电路中的焊接问题。

3. 变压器和稳压电源:用于提供稳定的电源给电路进行测试和修复。

4. 示波器:用于观察电压信号的波形,帮助我们分析电子电路中的故障。

5. 逻辑分析仪:用于分析数字电子电路的工作状态和故障。

6. 温湿度计:用于测量电子设备的工作环境温度和湿度,及时发现潜在的问题。

7. 各种电子元件和连接线:用于更换损坏的电子元件和连接线。

第二章常见故障及维修方法2.1 电源故障电源是电子设备的重要组成部分,常常是电路故障的起因。

以下是一些常见的电源故障及其解决方法:1. 开机无反应:首先检查电源插头是否插好,插头是否损坏。

如果插头正常,可以用万用表测试电源输出电压是否正常,或者替换电源进行测试。

2. 电源过载或过热:检查设备是否连接过多的负载,或者设备散热是否正常。

如果是过热引起的故障,可以清洁散热器或更换损坏的风扇。

2.2 信号传输故障信号传输故障常常是由于连接线路或信号源的问题引起的。

以下是一些常见的信号传输故障及其解决方法:1. 无信号或信号质量差:检查信号源是否正常输出,检查连接线是否插好或损坏。

可以尝试更换信号源或连接线进行测试。

2. 图像或声音不稳定:检查信号源的稳定性,例如电视信号的强度或音频设备的输入信号质量。

可以使用信号放大器或噪音滤波器来改善信号稳定性。

2.3 元件故障元件故障是电子电路最常见的问题之一。

以下是一些常见的元件故障及其解决方法:1. 电阻或电容故障:使用万用表测试电阻或电容的值是否正常,如果数值与额定值相差较大,可以更换故障元件。

2. 晶体管或集成电路故障:使用万用表或测试仪器测试晶体管或集成电路的工作状态,如果测试结果异常,可以更换故障元件。

电子元器件知识点大全非常详细

电子元器件知识点大全非常详细

第一:基本元件第一节电阻器电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。

欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。

师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。

一、电阻器的种类电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。

在电子产品中,以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。

型号命名很有规律,R代表电阻,T-碳膜,J-金属,X-线绕,是拼音的第一个字母。

在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。

而红颜色的电阻,是RJ型的。

一般老式电子产品中,以绿色的电阻居多。

为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。

当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。

再者就是微型片状电阻,它是贴片元件家族的一员,以前多见于进口微型产品中,现在电子爱好者也可以买到了(做无线窃听器?)二、电阻器的标识这些直接标注的电阻,在新买来的时候,很容易识别规格。

可是在装配电子产品的时候,必须考虑到为以后检修的方便,把标注面朝向易于看到的地方。

所以在弯脚的时候,要特别注意。

在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么聪明。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常用电子元件电路维修知识一、电容篇1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示6字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中,电容器的故障主要表现为:(1)引脚腐蚀致断的开路故障。

(2)脱焊和虚焊的开路故障。

(3)漏液后造成容量小或开路故障。

(4)漏电、严重漏电和击穿故障。

二、二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。

1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P 极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。

稳压二极管稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。

1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。

这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。

2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。

在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。

常用稳压二极管的型号及稳压值如下表:型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V变容二极管变容二极管是根据普通二极管内部“PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。

变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上,实现低频信号调制到高频信号上,并发射出去。

在工作状态,变容二极管调制电压一般加到负极上,使变容二极管的内部结电容容量随调制电压的变化而变化。

2 维修基础知识变容二极管发生故障,主要表现为漏电或性能变差:(1)发生漏电现象时,高频调制电路将不工作或调制性能变差。

(2)变容性能变差时,高频调制电路的工作不稳定,使调制后的高频信号发送到对方被对方接收后产生失真。

出现上述情况之一时,就应该更换同型号的变容二极管。

三、电感电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。

电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。

直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。

电感在电路中可与电容组成振荡电路。

电感一般有直标法和色标法,色标法与电阻类似。

如:棕、黑、金、金表示1uH(误差5%)的电感。

电感的基本单位为:亨(H)换算单位有:1H=103mH=106uH。

四、三极管晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。

1、特点:晶体三极管(简称三极管)是内部含有2个PN结,并且具有放大能力的特殊器件。

它分NPN型和PNP型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。

电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9014、9018、9013、9012等型号。

2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法。

为了便于比较,将晶体管三种接法电路所具有的特点列于下表,供大家参考。

名称共发射极电路共集电极电路(射极输出器)共基极电路输入阻抗中(几百欧~几千欧)大(几十千欧以上)小(几欧~几十欧)输出阻抗中(几千欧~几十千欧)小(几欧~几十欧)大(几十千欧~几百千欧)电压放大倍数大小(小于1并接近于1)大电流放大倍数大(几十)大(几十)小(小于1并接近于1)功率放大倍数大(约30~40分贝)小(约10分贝)中(约15~20分贝)频率特性高频差好好应用多级放大器中间级,低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路3、在线工作测量在实际维修中,三极管都已经安装在线路板上,要每只拆下来测量实在是一件麻烦事,并且很容易损坏电路板,根据实际维修,本人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法,供大家参考:类别故障发生部位测试要点e-b极开路Ved>1v Ved=V+e-b极短路Veb=0v Vcd=0v Vbd升高Re开路Ved=0vRb2开路Vbd=Ved=V+Rb2短路Ved约为0.7VRb1增值很多,开路Vec<0.5v Vcd升高e-c极间开路Veb=0.7v Vec=0v Vcd升高b-c极间开路Veb=0.7v Ved=0vb-c极间短路Vbc=0v Vcd很低Rc开路Vbc=0v Vcd升高Vbd不变Rb2阻值增大很多Ved约为V+ Vcd约为0VVed电压不稳三极管和周围元件有虚焊类别故障发生部位测试要点Rb1开路Vbe=0 Vcd=V+ Ved=0Rb1短路Vbe约为1v Ved=V-VbeRb2短路Vbd=0v Vbe=0v Vcd=V+Re开路Vbd升高Vce=0v Vbe=0vRe短路Vbd=0.7v Vbe=0.7vRc开路Vce=0v Vbe=0.7v Ved约为0vc-e极短路Vce=0v Vbe=0.7v Ved升高b-e极开路Vbe>1v Ved=0v Vcd=V+b-e极短路Vce约为V+ Vbe=0v Vcd约为0vc-b极开路Vce=V+ Vbe=0.7v Ved=0vc-b极短路Vcb=0v Vbe=0.7v Vcd=0v集成电路的检测方法现在的电子产品往往由于一块集成电路损坏,导致一部分或几个部分不能正常工作,影响设备的正常使用。

那么如何检测集成电路的好坏呢?通常一台设备里面有许多个集成电路,当拿到一部有故障的集成电路的设备时,首先要根据故障现象,判断出故障的大体部位,然后通过测量,把故障的可能部位逐步缩小,最后找到故障所在。

要找到故障所在必须通过检测,通常修理人员都采用测引脚电压方法来判断,但这只能判断出故障的大致部位,而且有的引脚反应不灵敏,甚至有的没有什么反应。

就是在电压偏离的情况下,也包含外围元件损坏的因素,还必须将集成块内部故障与外围故障严格区别开来,因此单靠某一种方法对集成电路是很难检测的,必须依赖综合的检测手段。

现以万用表检测为例,介绍其具体方法。

我们知道,集成块使用时,总有一个引脚与印制电路板上的“地”线是焊通的,在电路中称之为接地脚。

由于集成电路内部都采用直接耦合,因此,集成块的其它引脚与接地脚之间都存在着确定的直流电阻,这种确定的直流电阻称为该脚内部等效直流电阻,简称R内。

当我们拿到一块新的集成块时,可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏,若各引脚的内部等效电阻R内与标准值相符,说明这块集成块是好的,反之若与标准值相差过大,说明集成块内部损坏。

测量时有一点必须注意,由于集成块内部有大量的三极管,二极管等非线性元件,在测量中单测得一个阻值还不能判断其好坏,必须互换表笔再测一次,获得正反向两个阻值。

只有当R内正反向阻值都符合标准,才能断定该集成块完好。

在实际修理中,通常采用在路测量。

先测量其引脚电压,如果电压异常,可断开引脚连线测接线端电压,以判断电压变化是外围元件引起,还是集成块内部引起。

也可以采用测外部电路到地之间的直流等效电阻(称R外)来判断,通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻),实际是R内与R外并联的总直流等效电阻。

在修理中常将在路电压与在路电阻的测量方法结合使用。

有时在路电压和在路电阻偏离标准值,并不一定是集成块损坏,而是有关外围元件损坏,使R外不正常,从而造成在路电压和在路电阻的异常。

这时便只能测量集成块内部直流等效电阻,才能判定集成块是否损坏。

根据实际检修经验,在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来,只需将电压或在路电阻异常的脚与电路断开,同时将接地脚也与电路板断开,其它脚维持原状,测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。

例如,电视机内集成块TA7609P瑢脚在路电压或电阻异常,可切断瑢脚和⑤脚(接地脚)然后用万用表内电阻挡测瑢脚与⑤脚之间电阻,测得一个数值后,互换表笔再测一次。

若集成块正常应测得红表笔接地时为8.2kΩ ,黑表笔接地时为272kΩ的R内直流等效电阻,否则集成块已损坏。
