流量检测方法及仪表
流量检测仪表基础知识讲义
第四章流量检测仪表1.概述〔流量的概念和单位、流量检测方法及流量计分类〕在生产过程中,为了有效地进行操作、操纵和监督,需要检测各种流体的流量。
物料总量的计量依旧经济核算和能源治理的重要依据。
流量检测仪表是开展生产,节约能源,先进产品质量,提高经济效益和治理水平的重要工具,是工业自动化仪表与装置中的重要仪表之一。
流体的流量是指在短临时刻内流过某一流通截面的流体数量与通过时刻之比,该时刻足够短以致可认为在此期间的流淌是稳定的。
此流量又称瞬时流量。
流体数量以体积表示称为体积流量,流体数量以质量表示称为质量流量。
流量的表达式为:式中为体积流量,单位;为质量流量,;V为流体体积,m3;M为流体质量,Kg;t为时刻;为流体密度,;为流体平均流速,;为流通截面面积,。
在某段时刻内流体通过的体积或质量总量称为累计流量或总流量,它是体积流量或质量流量在该段时刻的积分。
流量检测方法能够回为体积流量检测和质量流量检测两种方式,前者测得流体的体积流量值,后者能够直截了当测得流体的质量流量值。
测量流量的仪表称为流量计,测量流体总量的仪表称为计量表或总量计。
流量计通常由一次装置和二次仪表组成。
一次装置安装于流道的内部或外部,依据流体与之相互作用关系的物理定律产生一个与流量有确定关系的信号,这种一次装置亦称流量传感器。
二次仪表那么给出相应的流量值大小。
流量计的种类繁多,各适合于不同的工作场合。
按检测原理分类的典型流量计列在见下表。
流量计的分类2.容积式流量计容积式流量计是直截了当依据排出体积进行流量累计的仪表,它利用运动元件的往复次数或转速与流体的连续排出量成比例对被测流体进行连续的检测。
容积式流量计能够计量各种液体和气体的累积流量,由于这种流量计能够周密测量体积量,因此其类型包括从小型的家用煤气表到大容积的石油和天然气计量仪表,广泛地用作治理和贸易的手段。
容积式流量计由测量室、运动部件、传动和显示部件组成。
它的测量主体为具有固定标准容积的测量室,测量室由流量计内部的运动部件与壳体构成。
第7章 流量检测
1-上游直管段;2-导压管;3-孔板;4-下游直管段;5、7-连接法兰;6-取压环室
图4.1 全套节流装置
(1)标准节流件 流量测量节流装置国家标准GB/T2624—1993主要 规定了标准孔板、标准喷嘴、长径喷嘴和文丘里管等。
图4.2 标准孔板
图4.3 标准喷嘴
(2)取压方式 取压方式是指取压口位置和取压口结构。 标准孔板通常采用两种取压方式,标准喷嘴 仅采用角接取压方式。 ① 角接取压。孔板上、下游侧取压孔位于上、下 游孔板前后端面处,取压口轴线与孔板各相应端 面之间的间距等于取压口直径的一半或取压口环 隙宽度的一半。 角接取压又分为环室取压和夹紧环(单独钻 孔)取压两种。 ②法兰取压。标准孔板被夹持在两块特制的法兰 中间,其间加两片垫片,上、下游侧取压孔的轴 线距孔板前、后端面分别为(25.4±0.8)mm。
1.电磁流量计特点 ① 动态响应快。测量瞬时脉动流量、具有良好的线性,精 度一般为1.5级和1级,可以测量正反两个方向的流量。 ② 传感器结构简单。管内没有任何阻碍流体流动的阻力件 和可动的部件,不会产生任何附加的压力损失。 ③ 应用范围广。除了可测量具有一定电导率的酸、碱、盐 溶液外,还可测量泥浆、矿浆、污水、化学纤维等介质的 流量。 ④ 电磁流量计输出的感应电动势信号与体积流量呈线性关 系,且不受被测流体的温度、压力、密度、黏度等参数的 影响,不需要进行参数补偿。电磁流量计只需经水标定后, 就可以用于测量其他导电性流体的流量。 ⑤ 电磁流量计的量程比一般为10:1,最高可达100:1。测 量口径范围为2 mm~3 m。
1.节流装置的安装 ① 孔板的圆柱形锐孔和喷嘴的喇叭形曲面部分应对着流体 的流向。 ② 根据不同的被测介质,节流装置取压口的方位应在所规 定的范围内,即在如图4.7所示箭头所指的范围。 ③ 必须保证节流件中心与管道同心,其端面与管道轴线垂 直。节流件上、下游必须配有足够长度的直管段。 ④ 在靠近节流装置的引压导管上,必须安装切断阀。
流量检测技术
绝对压力
Mpa 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5
饱和蒸汽温度
Kg/m3 195 198.3 201.4 204.3 207.1 209.8 212.4 214.8 217.2 219.5 221.8 223.9
饱和蒸汽密度
摄氏度 7.1038 7.5928 8.082 8.5718 9.0616 9.552 10.043 10.535 11.028 11.521 12.016 12.511
① 原理:浮子流量计的测量本体由一根自下向上扩 大的垂直锥管和一只可以沿着锥管的轴向自由移 动的浮子组成,当被测流体自锥管下端流入流量 计时,由于流体的作用,浮子上下端面产生一差 压,该差压即为浮子的上升力。当差压值大于浸 在流体中浮子的重量时,浮子开始上升。随着浮 子的上升,浮子最大外径与锥管之间的环形面积 逐渐增大,流体的流速则相应下降,作用在浮子 上的上升力逐渐减小,直至上升力等于浸在流体 中的浮子的重量时,浮子便稳定在某一高度上。 这时浮子在锥管中的高度h与所通过的流量有对 应的关系。
1cP 103 Pa• S
运动粘度:
m2 / s
1m2 / s 104 St 1cSt 106 m2 / s
2.2 流量测量基本概念
(1)流量:
体积流量:
qV
V t
uA( m3 / s )
qV 3600 uA ( m3 / h )
标准状态下体积流量:
qVN
TN PN
P T
qv
( Nm3 / h )
350
0.69 1.05 1.40 1.75 2.11 2.46 2.82 3.54 4.26 5.36 7.21 9.11 11.05 13.02 15.05 19.26 25.53
第六章 流量测量(新)
第一节 流量测量的基本知识
一、流体的流量 流量的定义:流体流量是指单位时间内流过管道或明渠某一截 面流体的量,也称为瞬时流量。 在某一段时间间隔内流过某一截面的流体的量称为流过的总量, 也称作积分流量或累积流量。总量除以得到总量的时间就称为 该段时间内的平均流量。 流体流量的表示:一般可分为质量流量 qm 和体积流量 qV。 两 者之间满足以下关系:
式中
n——椭圆齿轮的旋转次数;V0——半月形测量室 的容积; R——容积室的半径; a,b——椭圆齿 轮的长半轴和短半轴;δ——椭圆齿轮的厚度。
椭圆齿轮流量计的工作原理
腰轮流量计
二、容积式流量计的特点
1.测量准确度高,一般可达±(0.1~0.5)%,是所有流 量仪表中测量精度最高的一类仪表。 2.安装管道条件对流量计计量精度没有影响,流量计前 不需要直管段,这使得容积式流量计在现场使用有 极重要的意义。 3.测量范围较宽,典型的流量量程比可为5:1到10:1, 特殊的可达30:1。 4. 机械结构较复杂,体积庞大笨重,一般只适用于中小 口径仪表。 5. 大部分容积式流量计只适用于洁净单相流体。测量含 有颗粒、脏污物的流体时需安装过滤器,测量含有 气体的液体时必须安装气体分离器。
l m 1 1.25 D
所以,体积流量与频率f之间的关系为:
d d qv D (1 1.25 ) f 4 D St
2
二、涡街流量计的结构
涡街流量计由传感器和转换器两部分组成。 传感器包括旋涡发生体、检测元件、安装架和法 兰等。 转换器包括前臵放大器、滤波整形电路、接线端 子、支架和防护罩等。智能式仪表还将CPU、存储单元、 显示单元、通讯单元及其他功能模块也装在转换器内, 形成智能型和组合型涡街流量。 旋涡发生体是涡街流量计的关键部件,一般采用 1Cr18Ni12Mo2Ti 不锈钢。旋涡发生体的几何参数大多 通过实验确定。旋涡发生体的形状按柱形分,它有圆 柱、三角柱、梯形柱、T形柱等;按结构分,它有单体、 双体和多体之分。
流量检测仪表
流量检测方法及仪表
•
课程结束,谢谢大家
流量检测方法及仪表
流量检测仪表
安装注意事项
(1)、变送器应安装于管内任何时候均充满液体的地方,一般应垂直、同
心、无应力安装,预防液体流过电极时形成气泡造成误差。
(2)、该流量计的信号较为微弱,因而在使用时要特别注意外来干扰对其 测量精度的影响。所以变送器的外壳、屏蔽线、测量导线、变送器两端的
管道均需接至单设的接地点,以免因为电位不等而引入附加干扰。
流量检测仪表
3、涡街流量计的特点
涡街流量计仪表具有量程宽、精度高、 压力损失小、介质通用性好、有 与流量成比例的脉冲信号输出、
便于与计算机联用等优点。涡街
流量计具有结构简单、通用性好 和稳定性高的特点 。
流量检测仪表
4、安装要求与使用场合
(1)、流量计上游侧和下游侧应尽可能留有较长的直管段。 弯管:在流量计上游应保证10D的直管段长度,下游应保证5D的直管段长度 缩、扩径管:流量计上游应保证10D的直管段长度,下游应保证5D的 直管段长度,流量计上游有全开阀门时,直管长度应保证20D: 有半开阀门时,直管长度应保证40D 其他:测压点应取在流量计下游2D-7D间(D:测量管内径) 测温点应取在流量计下游1D-2D
流量检测方法及仪表
故障分析与处理
• • • • • • • 1、负压管堵塞 2、正压管堵塞 3、负压管漏 4、正压管漏 5、孔板倒装 6、故障处理:关于正、负导压管堵塞的处理:使用钢丝或铁丝将其堵 塞位置畅通,如无法疏通,使用0.3Mpa蒸汽加以冲洗。 关于孔板倒装的故障,将其装置部件拆开,调换孔板方向重新安装即可。
流量检测仪表
3、特点及适用介质:⑴被测介质的管内无可动部件,无突出管内的部件,所以压 损很小。当电磁流量计采取防腐蚀衬里的情况下,可检测具有腐蚀性介质的液体 的流量,并能检测含有颗粒、悬浮物的液体流量,如纸浆、泥浆的流量。

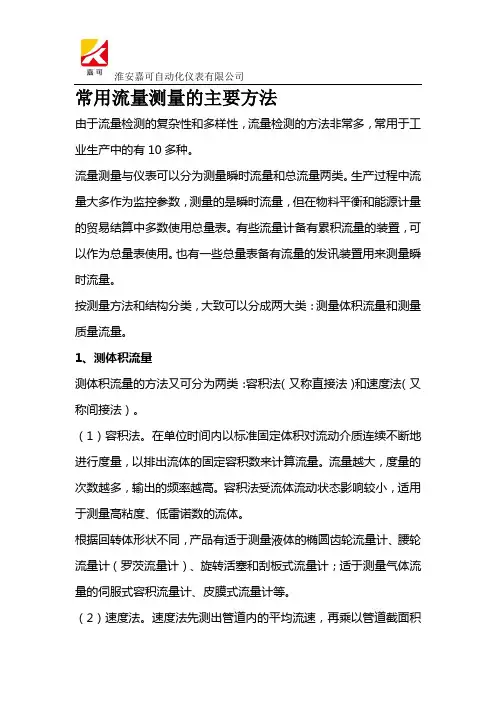

常用流量测量的主要方法
淮安嘉可自动化仪表有限公司常用流量测量的主要方法由于流量检测的复杂性和多样性,流量检测的方法非常多,常用于工业生产中的有10多种。
流量测量与仪表可以分为测量瞬时流量和总流量两类。
生产过程中流量大多作为监控参数,测量的是瞬时流量,但在物料平衡和能源计量的贸易结算中多数使用总量表。
有些流量计备有累积流量的装置,可以作为总量表使用。
也有一些总量表备有流量的发讯装置用来测量瞬时流量。
按测量方法和结构分类,大致可以分成两大类:测量体积流量和测量质量流量。
1、测体积流量测体积流量的方法又可分为两类:容积法(又称直接法)和速度法(又称间接法)。
(1)容积法。
在单位时间内以标准固定体积对流动介质连续不断地进行度量,以排出流体的固定容积数来计算流量。
流量越大,度量的次数越多,输出的频率越高。
容积法受流体流动状态影响较小,适用于测量高粘度、低雷诺数的流体。
根据回转体形状不同,产品有适于测量液体的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计;适于测量气体流量的伺服式容积流量计、皮膜式流量计等。
(2)速度法。
速度法先测出管道内的平均流速,再乘以管道截面积淮安嘉可自动化仪表有限公司求得流体的体积流量。
速度法可用于各种工况下的流体的流量测量,但测量平均流速受管路条件影响较大,流动产生的涡流以及截面上流速分布不对称等都会影响测量精度。
基于速度法测量流量的方法主要有以下几种。
a.差压式。
又称节流式,利用节流件前后的差压和流速关系,通过差压值获得流体的流速。
b.电磁式。
导电流体在磁场中运动产生感应电势,感应电势大小与流体的平均流速成正比。
c.旋涡式。
流体在流动中遇到一定形状的物体会在周围产生有规则的旋涡,旋涡释放的频率与流速成正比。
d.涡轮式。
流体作用在置于管道内部的涡轮上使涡轮转动,其转动速度在一定流速范围内与管道内流体的流速成正比。
e.声学式。
根据声波在流体中传播速度的变化得到流体的流速。
f.热学式。
利用加热体被流体的冷却程度与流速的关系来检测流速。
第四章 流量检测(容积式、速度式、质量式测量技术))
第二节 速度式流量测量方法
2 工作原理
2)工作原理: (1)在仪表中装一旋转叶轮,流体流过时,推动 涡轮旋转,涡轮的转速与流速成正比。 (2)涡轮转动时,涡轮上导磁的叶片顺次接近管 壁上的线圈,改变线圈磁回路的磁阻,使线圈 磁通量发生变化,产生与流量成正比的脉冲信 号。 (3)将此脉冲转换成电流信号给出瞬时流量信 号,累积得到累计流量,这种将转速转换成脉 冲信号的方法叫磁阻法。
b 实际上,涡轮流量计出厂时,ζ值由 厂家根据适用的流体标定给出。
第二节 速度式流量测量方法
4 涡流流量计使用的注意事项 注意:1)仪表允许的使用特性在曲线的平直部 分。 ζ的线性度±0.5% ,复现性±0.1% 。 2)仪表前后要有直管段。前15D,后5D。 防止 管内流速分布不均匀的影响。。 3)仪表前加滤网,防止杂质进入。使用时不超 过规定的最高工作温度,压力和转速。水平安 装,加逆止阀。
1 椭圆齿轮流量计:齿轮旋转,每转一周,排出 四份齿轮和仪表壳体之间形成的月牙空腔容积 的液体。因此只有测出齿轮的转速就能知道流 体的容积流量。 2 腰轮流量计:通过壳体外轴上的一对啮合齿轮 带动两腰轮,排出流量。可用来测液体,气体。 3 刮板式流量计:转子带动刮板在凸轮外缘滚动, 转子每转一周就有计量容积液体排出。 4 湿式流量计用于实验式气体容积流量测量。气 体从水面下中心位置气体入口进入,推动转翼 转动,从气体出口排出。
第一节 容积式流量测量方法 六、容积式流量计使用时注意
1)容积式流量计使用时要加滤网,仪表处加旁路, 便于清扫。 2)被测液体混有气体时,要加装气体分离装置。 3)注意被测流体的温度。
第二节 速度式流量测量方法
一 工作原理:直接测量管道内流体的速度测流量。 如测得是平均流速v ,则容积流量 qv v A , 如测得是某点流速v,则体积流量 qv KvA , K为平均流速与被测点流速的比值。 1)注意事项:因使用平均流速,故其测量结果 的准确度不仅与仪表本身有关,而且与截面上 的流速分布情况有关。因此在测量仪表前后有 足够长的直管段或加装整流器。 2)要充分了解被测流体的速度分布。
煤化工技术专业《流量测量方法及流量仪表选型》
流量测量方法及流量仪表选型
1流量测量方法
流量测量方法大致可以归纳为以下几类:
1利用伯努利方程原理,通过测量流体差压信号来反映流量差压式流量测量法;
2通过直接测量流体流速来出流量速度式流量测量法;
3利用标准小容积来连续测量流量容积式测量;
4以测量流体质量流量为目质量流量测量法。
2流量仪表的分类
3流量仪表主要技术参数
1流量范围
流量范围指流量计可测最大流量与最小流量范围。
2量程和量程比
流量范围内最大流量与最小流量值之差称为流量计量程。
最大流量与最小流量比值称为量程比,亦称流量计范围度。
3允许误差和精度等级
流量仪表规定正常工作条件下允许最大误差,称为该流量仪表允许误差,一般用最大相对误差和引用误差来表示。
流量仪表精度等级是允许误差大小来划分,其精度等级有:、、、、、、、等。
4压力损失
压力损失大小是流量仪表选型一个重要技术指标。
压力损失小,流体能消耗小,输运流体动力要求小,测量本钱低。
反之那么能耗大,经济效益相应降低。
故希望流量计压力损失愈小愈好。
石油化工自动化及仪表概论7 流量检测及仪表
图7-6 节流装置组成示意图
b.引压管路 由隔离罐(冷凝器等)、管路、三阀组组成。作
用是将产生的差压信号,通过压力传输管道引至差压计。
c.差压计或差压变送器 作用是将差压信号转换成电信号或气
信号显示或远传。
节流装置前流体压力较高,称为正压, 常以“+”标志;节流装置后流体压力较
1
2
3
低,称为负压(注意不要与真空度混淆 ),常以“-”标志。 差压计(差压变送器)安装时必须安装
7.3.2差压式流量计
差压式流量计基于在流通管道上设置流动阻力件,流 体流过阻力件时将产生压力差,此压力差与流体流量之间 有确定的数值关系,通过测量差压值可以求得流体流量。 最常用的差压式流量计是由产生差压的装置和差压计组成 。流体流过差压产生装置形成静压差,由差压计测得差压 值,并转换成流量信号输出。产生差压的装置有多种型式 ,包括节流装置:如孔板、喷嘴、文丘里管等,以及动压 管、匀速管、弯管等。其他型式的差压式流量计还有靶式 流量计、浮子流量计等。
当流体流过椭圆齿轮流量计时,由于要克服阻力,将会引起
阻力损失,从而使进口侧压力P1大于出口侧压力P2,在此压 力差的作用下,产生作用力矩使椭圆齿轮连续转动。在图71(a)所示的位置时,由于P1>P2,在P1和P2的作用下所产生的 合力矩使A顺时针方向转动。这时A为主动轮,B为从动轮。 在图7-1 (b)上所示为中间位置,根据力的分析可知,此时A与 B均为主动轮。当继续转至图7-1(c)所示位置时,P1和P2作用 在A轮上的合力矩为零,作用在B上的合力矩使B作逆时针方 向转动,并把已吸人的半月形容积内的介质排出出口,这时
(1) 节流式流量计的组成 图7-5为节流式流量计的组成示意图。节流式流量计由
流量检测及仪表(3)
2021/4/10
28
(2)电动显示部分
LTD系列电远传转子流量计
2021/4/10
29
转子流量计指示值修正 自学内容
2021/4/10
30
四、椭圆齿轮流量计
1.工作原理
椭圆齿轮流量计结构原理
通过椭圆齿轮流量计的 体积流量
Q 4nV0
2021/4/10
2.使用特点
适用于高黏度介质的流量测量。
M 1 Q2
Av
2021/4/10
40
例题分析
举例
1.某差压式流量计的流量刻度上限为320m3/h ,差 压上限2500Pa。当仪表指针指在160m3/h时,求相应
的差压是多少 (流量计不带开方器)?
解:由流量基本方程式可知
Q F0
2 p
1
流量是与差压的平方根成正比的。当测量的所有条件
都不变时,可以认为式中的α、ε、F0、ρ1均为不变的数。 如果假定上题中的 Q1 = 320m3/h ;Δp1 = 2500Pa ; Q2 = 160m3/h ;所求的差压为Δp2 ,则存在下述关系
2021/4/10
EX
4KBD KD
D
33
注意
只能用来测量导电液体的流量,且导电率要求 不小于水的导电率,不能测量气体、蒸汽及石油 制品等的流量。要引入高放大倍数的放大器,会 造成测量系统很复杂、成本高,并且易受外界电 磁场的干扰。使用中要注意维护,防止电极与管 道间绝缘的破坏。安装时要远离一切磁源。不能 有振动。
2021/4/10
13
(2)节流装置的安装使用
① 必须保证节流装置的开孔和管道的轴线同心,并使节 流装置端面与管道的轴线垂直。
② 在节流装置前后长度为两倍于管径(2D)的一段管道 内壁上,不应有凸出物和明显的粗糙或不平现象。
流量检测及仪表_化工仪表
6
把流体流过阻力件使流束收缩造成压力变化的过程 称节流过程,其中的阻力件称为节流件。 作为流量检测用的节流件有标准的和特殊的两种。
(a) 标准孔板
(b) 喷嘴
(c) 文丘里管
标准节流件包括标准孔板、标准喷嘴和标准文丘里 管。
相比而言,标准孔板制作最简单,
使用也最广泛,以下只介绍标准孔板.
7
——节流原理
④流量计的测量精度易受被测介质密度、粘度、温度、
压力、纯净度、安装质量等的影响。
14
3.3.4 椭圆齿轮流量计——直接 测量
V
基本工作原理
“一碗一碗”计量
转子每旋转一周,就排出四个由椭圆齿轮与外壳围成的半 月形空腔的流体体积 (4V) 。在 V 一定的情况下,只要测出 流量计的转速n就可以计算出被测流体的流量
便不宜采用。在一般场合下,仍采用孔板为多。
标准喷嘴和标准文丘里管的压力损失较孔板为小,但 结构比较复杂,不易加工。 标准节流装置仅适用于测量管道直径大于 50mm ,雷诺 数在104~105以上的流体;
流体应当清洁,充满全部管道,不发生相变;
10
——节流式流量计的安装
原理总结: 流体在管道中
节流件使流体收束,流速 增大,压力降低
正常流动(v、 p) “压差” 与流量有
节流件前后 出现“压差”
关 再采用差压变送器,将差压信号转换为统 一的标准信号,便于显示及控制
qv
p
节流装置 引压管
p
差压变送器
Io
显示仪表/控制器
11
3.3.3 转子流量计
在工业生产中经常遇到小流量的测量,因其流体的流速低,
3.3 流量检测
流量检测的主要方法和分类 ☆
流量测量方法和仪表选择
流量测量方法和仪表的选择考虑因素据有关资料报道:发现约有60%流量仪表所选择测量方法是不合适或者使用不正确,其中一部分虽然采用适宜的测量方法,却错误地布置和安装.由此可见正确选择和使用流量仪表并非易事。
要正确和有效地选择流量测量方法和仪表,必须熟悉流量仪表和生产过程流体特性这两方面的技术,还要考虑经济因素,归纳起来有五个方面因素,即性能要求,流体特性、安装要求、环境条件和费用。
对某一应用场所可以采用的仪表可能有几种方案,如选择时只凭以往经验和单纯考虑初装费用贸然作出决定,从而失去了选择最适和仪表的机会。
例如仪表的流量范围和实际流量不匹配、对测量要求不高的场所选用过于复杂和昂贵的仪表、仪表安装后就不能正常工作,这些情况是屡见不鲜的。
如涡街波动剧烈,孔板超出量程范围。
有时候还会产生事故,如易闪蒸液体烧毁涡轮流量计的涡轮,在负压下拉坏电磁流量计衬里等。
1.测量方法和仪表的选择步序1。
1确定是否真正要安装流量仪表如果仅希望知道管道中流体是否在输送流动,其大体流量,那么选用流动窥视窗或流动指示器就能以较低费用达到这一目标。
他们是一些结构简单的器具,往往有一活动体(板、球、翼轮等)显示流体是否流动,有些能知识流动快慢的大体程度,精确度很低,误差一般在20-30%之间,或更大。
国内流量仪表制造业对窥视窗和流动指示器重视宣传不够,仅有几个企业提供产品,从而设计单位和直接用户忽视了这类简易器具,或想使用因品种单一,不能在多种形式中选择合用产品。
反观从国外引进石化成套设置中,在较多的工位上装有流动窥视窗或指示器。
如果测量要求比上述高些,指示流量误差在2-10%之间,则安装一台流量仪表。
若按后文选择步序认为选择差压式仪表,也不一定要专门安装孔板节流体等流量传感器,可利用弯管流量计或或用外夹装便携式超声流量计。
1.2 初选测量发放确定必须安装流量仪表后,进一步详细了解使用要求和各种条件。
首先按照流体类型和特性,采取排除法在“初选表"不能和不宜采用的测量方案,作第二步深入考虑和分析。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在测量液体介质时,变送器只能安装在取样口之上时,在引压管的管路中应有排气装置,
如图(a)所示,这样,即使有少量气泡,也不会对测量精度造成影响。 在测量气体介质时,如果差压变送器只能安装在取样口之下时,必须加装如图(b)所致 的贮液罐和排放阀,克服因滞留液对测量精度产生影响。 测量蒸汽时的引压管管路则如图(c)所示。
按用途分类
流量检测方法及仪表
应用动压能和静压能转换的原理检测流量
检测原理
• 当流体流经管道内的节流件时, 流速将在节流件处形成局部收缩, 因而流速增加,静压力降低,于 是在节流件前后便产生了压差。 流体流量愈大,产生的压差愈大, 这样可依据压差来衡量流量的大 小。 • 基础:流体连续性方程(质量守 恒定律)和伯努利方程(能量守 恒定律)。 • 压差影响因素: 流量、节流装置形式、管道内流 体的物理性质(密度、粘度)
45°
45°
(a)液体 45° 45°
被测介质为气体时,取压口应位于管道上半部与管道垂直中 心线成0~45°角内,其目的时为了保证引压管中不积聚和滞留液 体。
(b)气体
被测介质为蒸汽时,取压口应位于管道上半部与管道水平线 成0~45°角内。最常见的接法是从管道水平位置接出,并分别安 装凝液罐,这样两根引压管内部都充满冷凝液,而且液位高度相 同。
引压管内径 mm 引压管 长度 m
<1.6
1.6~4.5
4.5~9
被测介质 水、水蒸气、干气体 7~9 10 13
湿气体
13
13
13
低中粘度油品
13
19
25
脏液体
25
25
33
流量检测方法及仪表
1 2 3 2
7
1 6
1 6
3
-+
5 4 5 1 1 (a) (b) (c) 4 5 -+ 7
5
-+
7
1-取压口 2-放空阀 3-贮气罐 4-贮液罐 5-排放阀 6-凝液罐 7-差压变送器
压差不变
转子流量计主要由两个部分组成:
一是由下往上逐渐扩大的锥形管(通常用透明玻璃制成) 二是放在锥形管内可自由运动的转子。
V ( t f ) g ( p1 p 2 ) A p p1 p 2
h
V (t f )g A
节流元件附近流速和压力分布情况
流量检测方法及仪表
流量基本方程式
根据流体力学的伯努力方程和流体的连续性方程,可以推导出流量与压差之间 的流量方程式,即 体积流量 质量流量
式中 α——流量系数
Q F0 2p /
F0 2p
节流装置的结构形式、取压方式、节流装置开孔直径、流
体流动状态(雷诺数)及管道条件等因素有关。对于标准节流装置,α值可直接从
②qv检测元件和ρ检测元件的组合;
③ ρqv2检测元件和qv检测元件的组合。
流量检测方法及仪表
差压式流量计
孔板
基于流体流动的节流原理,利用流经节流装置时产生的压力
引压 管
差而实现流量测量的;历史悠久、技术成熟、应用最广泛。
测量对象:流体方面,单相、混相、洁净、脏污; 工作状态:常压、高压、真空、常温、高温、低温; 管径方面:从几毫米到几米;
流量检测方法及仪表
差压变送器的安装
三个方面的内容: 取压口的选择
引压管的安装
变送器本身的安装
流量检测方法及仪表
差压变送器取压口的选择
液体、气体、蒸汽??
被测介质为液体时,取压口应位于管道下半部与管道水平线 成0~45°角内,目的是保证引压管内没有气泡,两根引压管内液 柱产生的附加压力可以相互抵消; 问:能否从底部引出?为什么?
流量检测方法及仪表
流量检测的基本概念
瞬时流量-单位时间内流体通过一定截面积的数量。
体积流量-用流体的体积来表示(Q),单位为m3/h。 质量流量-用流量的质量来表示(M),单位为kg/h。 累积流量 一段时间内流体体积流量或质量流量的累积值
累积体积流量
Q总 Qdt
0
t
累积质量流量
M 总 M dt
标准孔板 标准喷嘴
结构简单,安装方便,适合大流量的测量 标准文丘里管 结构复杂,压力损失比孔板小
流量检测方法及仪表
取压方式
取压方式:角接取压法—孔板或喷嘴前后两端面与管壁的夹处取压 法兰取压法 (标准孔板)
环室取压
单独钻孔取压 标准孔板的几种取压方式
法兰取压
标准喷嘴取压方式
流量检测方法及仪表
选用考虑要点 仪表性能方面 (1) 精确度、重复性、线性度、流量范围 ⑵压力损失 流体特性方面 ⑴流体物性参数的确定 (2)流体的腐蚀、磨蚀、结垢、脏污等 安装条件方面 流件前后有必要直管段长度 环境条件方面
流量检测方法及仪表
转子流量计
在工业生产中经常遇到小流量的测量,因其流体的流速低,这就要求测量仪表有较高的灵敏度,才能保 证一定的精度。转子流量计特别适宜于测量管径50mm以下管道的流量,测量的流量可小到每小时几升。 孔板流量计: 节流面积不变
流量变化 流量变化
压差发生变化 节流面积发生变化
转子流量计:
qv
p
节流装置 引压管
p
差压变送器
Io
显示仪表/控制器
节流装置:安装于管道中产生差压,节流件前后的差压与流量成开方关系。 引压导管:取节流装置前后产生的差压,传送给差压变送器。
差压变送器:产生的差压转换为标准电信号(4-20mA)。
流量检测方法及仪表
差压式流量计分类表
分类原则 按产生差压 的作用原理 分类 按结构形式 分类 分 类 类 型
1)节流式;2)动压头式;3)水力阻力式;4)离心式;5) 动压增益式;6)射流式 1)标准孔板;2)标准喷嘴;3)经典文丘里管;4)文丘里 喷嘴;5)锥形入口孔板;6)1/4圆孔板;7)圆缺孔板;8) 偏心孔板;9)楔形孔板;10)整体(内藏)孔板;11)线性 孔板;12)环形孔板;13)道尔管;14)罗洛斯管;15)弯 管;16)可换孔板节流装置;17)临界流节流装置 1)标准节流装置;2)低雷诺数节流装置;3)脏污流节流装 置;4)低压损节流装置;5)小管径节流装置;6)宽范围度 节流装置;7)临界流节流装置;
引压管线
流量检测方法及仪表
——节流式流量计的使用特点和要求
标准孔板应用广泛,它具有结构简单、安装方便的特点,适用于大流量的测量。 孔板测量的压损大,当不允许有较大的管道压损时,便不宜采用。在一般场合下, 仍采用孔板为多。 标准喷嘴和标准文丘里管的压力损失较孔板为小,但结构比较复杂,不易加工。 标准节流装置仅适用于测量管道直径大于50mm,雷诺数在104~105以上的流体; 流体应当清洁,充满全部管道,不发生相变; 为保证流体在节流装置前后为稳定的流动状态,在节流装置的上、下游必须配置一 定长度的直管段(与管径、节流件的开孔面积以及管路上的弯头数都有关系) 节流装置经过长时间的使用,会因物理磨损或者化学腐蚀,造成几何形状和尺寸的 变化,从而引起测量误差,因此需要及时检查和维修,必要时更换新的节流装置
为了防止差压计单向受很大的静压力,必须正确使用平衡阀。 在启用差压变送器时,应先开平衡阀3,使正、负压室连通,受压相同,然后再打开切 断阀1、2,最后再关闭平衡阀3,变送器即可投入运行。 差压变送器需要停用检修时,应先打开平衡阀,然后再关闭切断阀1、2。 当切断阀1、2关闭,平衡阀3打开时,即可以对仪表进行零点校验。
有关手册中查出。
ε——流束膨胀系数 F0——节流装置的开孔截面积 ρ——流体密度
Δр——节流装置前后实际测得的压力差
流量与压力差的平方根成正比
流量检测方法及仪表
标准节流元件
把流体流过阻力件使流束收缩造成压力变化的过程称节流过程,其中的阻力 件称为节流件。
(a) 标准孔板
(b) 喷嘴
(c) 文丘里管
流动条件:亚音速流、临界流、脉动流
差压 计
节流式特点: 结构简单、使用寿命长,适应能力强, 几乎能测量各种工况下的流量。
差压式流量计
流量检测方法及仪表
差压式流量计组成
原理总结: 流体在管道中正常流动(v、p)
节流件使流体收束,流速增大,压力降低
“压差”与流量有关
节流件前后出现“压差”
再采用差压变送器,将差压信号转换为统一的标准信号,便于显示及控制
流量检测方法及仪表
流量测量技术和仪表的应用领域 工业生产过程 能源计量 一次能源(煤炭、原油、瓦斯气、石油气、天然气)
二次能源(电力、焦炭、煤气、成品油、液化石油气、 蒸汽)及含能工质(压缩空气、氧、氮、氢、水)等
环保工程 空气污染(烟废气排放 )、水污染 交通运输 管道输送 生物技术
流量检测方法1)直接法:
利用检测元件,使输出信号直接反映质量流量。 利用孔板和定量泵组合实现的差压式检测方法;
利用同轴双涡轮组合的角动量式检测方法;
应用麦纳斯效应的检测方法 基于科里奥利力效应的检测方法。
(2)间接法:
用两个检测元件分别测出两个相应参数,通过运算间接获取流体的质量流量。 ①ρqv2检测元件和ρ检测元件的组合;
流量检测方法及仪表
——节流式流量计误差产生的原因
实际工况与设计要求不符,如:温度、压力、湿度以及相应的流体重度、 粘度、雷诺数等参数数值发生变化,则会造成较大的误差。为了消除这 种误差,必须按新工艺重新设计计算,或加以必要的修正。 节流装置安装不正确节流装置安装不正确,在安装时,特别要注意节流 装置的安装方向。 在使用中,要保持节流装置的清洁。如在节流装置处防止有沉淀、结焦、 堵塞等现象。 节流装置的磨损,应注意日常检查、维修,必要时应换用新的孔板。 导压管安装不正确,或有诸塞、渗漏现象,
流量检测方法及仪表
