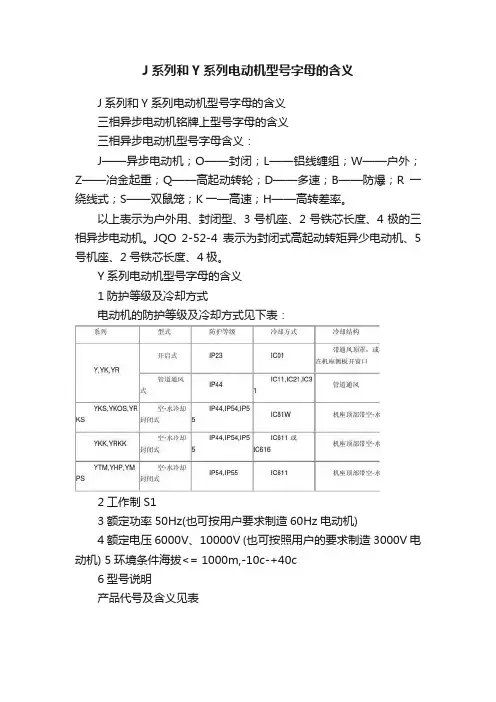

J系列和Y系列电动机型号字母的含义
J系列和Y系列电动机型号字母的含义
J系列和Y系列电动机型号字母的含义
三相异步电动机铭牌上型号字母的含义
三相异步电动机型号字母含义：
J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。
以上表示为户外用、封闭型、3号机座、2号铁芯长度、4极的三相异步电动机。
JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
Y系列电动机型号字母的含义
1防护等级及冷却方式
电动机的防护等级及冷却方式见下表：
2工作制S1
3额定功率50Hz(也可按用户要求制造60Hz电动机)
4额定电压6000V、10000V (也可按照用户的要求制造3000V电动机) 5环境条件海拔<= 1000m,-10c-+40c
6型号说明
产品代号及含义见表。
电机铭牌的含义
系列代号中，汉语拼音字母含义
例1：Y D100L-6/4/2例2：Y C T180–4A
控制装置的代号
极数比驱动电动机的极数
长机座机座中心高（mm）
机座中心高（mm）调速
多速电磁
异步电动机异步电动机
控制装置代号：
A——手操作普通式
B——手操作精密型
C——信号控制精密型
例3：Y B315M–4例4：Y H90S–4
电动机极数极数
机座长度，中机座机座长度，短机座
机座中心高机座中心高（mm）
隔报爆高转差率
异步电动机异步电动机
例5：Y E J225M–4例6：Y L B2501-4
极数极数
机座长度，中机座铁心长度
机座中心高（mm）机座中心高
附加制动深井泵用
制动立式
异步电动机异步电动机。
三相异步电动机铭牌的含义
三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。
现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR电动表示绕线式异步机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y系列电动机的额定电压都是380V。
凡功率小于3KW 的电机，其定子绕组均为Y联接，4KW以上都是三角形联接。
5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
7、LW值：LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
8、工作制：指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。
当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。
如果把三角形联接的电机改为星型联接，电机线圈的电压为原线圈的1/，电动机的输出功率就会降低。
Y电动机型号大全及铭牌的含义
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、B3kW；环三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。
现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y系列电动机的额定电压都是380V。
凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
7、LW值：LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
8、工作制：指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。

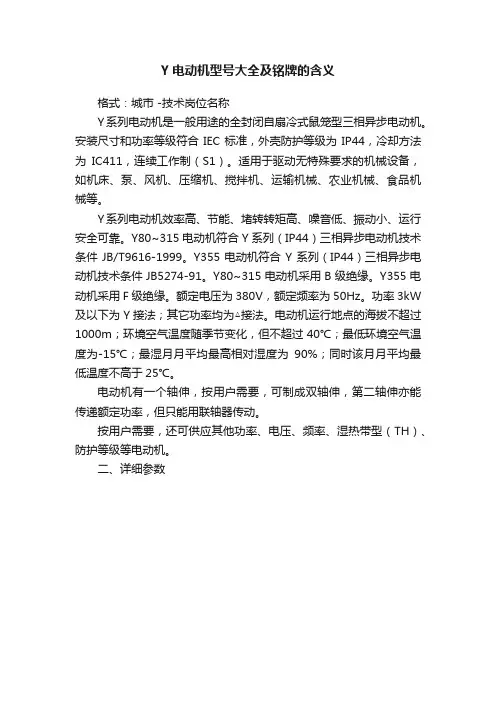

Y电动机型号大全及铭牌的含义
Y电动机型号大全及铭牌的含义格式：城市 -技术岗位名称Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。
Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V，额定频率为50Hz。
功率3kW 及以下为Y接法；其它功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。
按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。
二、详细参数三相异步电动机的铭牌一般形式如下图所示。
现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
三相异步马达(电动机)铭牌的
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：
电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：
在额定状态下运行时的转速称为额定转速。
4、额定电压：
额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。Y系列电动机的额定电压都是380V。凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：
电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、防护等级：
指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：
IP——特征字母，为“国际防护”的缩写；
44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
7、LW值：
LW值指电动机的总噪声等级。LW值越小表示电动机运行的噪声越低。噪声单位为dB。
8பைடு நூலகம்工作制：
指电动机的运行方式。一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）
9、额定频率：
电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。我国规定的额定频率为50HZ
10、接法：
表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。如果把三角形联接的电机改为星型联接，电机线圈的电压为愿线圈的1/，电动机的输出功率就会
三相异步电动机铭牌的含义
三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。
现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
4、额定电压：额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y系列电动机的额定电压都是380V。
凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
7、LW值：LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
8、工作制：指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。
当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。
如果把三角形联接的电机改为星型联接，电机线圈的电压为愿线圈的1/，电动机的输出功率就会降低。
电机铭牌参数含义讲解
电机铭牌参数含义讲解一、型号1、型号Y电机铭牌中不同字母代表了不同的电机型号以及运行方式，其中Y代表异步电动机、T代表同步电动机、TF代表同步发电机、Z代表直流发电机、ZF代表直流发电机，其中Y还带有附属字母，比如YB、YR等，每个字母的含义都不相同，名称代号也进行了新老更替。
2、型号的含义把型号Y355L2-4带入下面公式中就可以知道该电机型号的具体信息其中Ｙ-代表三相异步电动机；355-代表机座中心高度为355（MM）；L-代表长机座，L2代表L型铁芯中的第二种规格；4-代表磁极对数，为4极电动机，2对磁极。
二、电气参数值1、电压：380V（U）电压标定值为380V，代表该电机为三相电机，只有给端子排接通三相电且线电压值380V（原则不超过±5%）就可以保证电机正常启动，平稳运行。
电压表标定值为380V/220V时，表示电机有两种接法，定子绕组做△连接时，电机额定电压是220V，当定子绕组做Y型连接时，电机额定电压是380V。
2、电流：555A（I）铭牌中电流标定值为555Ａ，表明电动机在额定电压和额定输出功率时，定子绕组的线电流（额定状态）。
当Y型连接时，线电流等于相电流，当三角形连接时，线电流等于√3倍的相电流。
3、功率：315KW（P）铭牌中功率标定值为315KW，表明在额定状态下该电机的输出的功率值，由于电机都会有功率损耗，也就是输入功率和输出功率不对等。
那么就会产生效率（η）η=P1/P2这个参数，其中P1为输出功率，P2为输入功率，一般鼠笼式电动机的效率需要保持在85%以上。
4、功率因数：0.87（cosψ）由于电动机为感性负载，每相的相电压超于相电流一个ψ角，cos ψ就是这个电机的功率因数，目前提高功率因数也是一个难题。
最好的方法有两种：①改善自然功率因数②采用无功补偿上图中是各个参数之间的换算关系，把这个电机的电气参数值代入公式中，可以计算出功率值317.8KW，由于没有标注效率值，这个数值符合功率标定值。
三相异步电动机铭牌解读
三相异步电动机铭牌解读电动机是把电能转换成机械能的设备，要正确使用电动机，必须先能看懂其铭牌。
三相异步电动机铭牌上各个数据的含义如下：一、型号电动机型号通常由产品代号、规格代号、特殊环境代号组成。
1、产品代号电动机产品代号通常由类型代号、特点代号、设计序号组成。
1）类型代号类型代号表示电动机的类型，用汉语拼音字母表示。
异步电动机代号Y，Y系列电动机全称为全封闭自扇冷式三相鼠笼型异步电动机。
2）特点代号特点代号表示电动机的性能、结构，用字母表示。
（1）性能YB是隔爆型防爆电机；YBX3是最新设计的高效节能隔爆电机；YBF是粉尘防爆电机；YBP是隔爆变频电机；YBS是输送机专用防爆电机。
（2）结构B3为机座带底脚、端盖上无凸缘的结构型式；B5为机座不带底脚、端盖上带大于机座的凸缘的结构型式；B35为机座带底脚、端盖上带大于机座的凸缘的结构型式。
3）设计序号表示产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y3、YB3、YBX3。
2、规格代号电动机规格代号主要用中心高、机座长度、铁芯长度、极数来表示。
1）中心高度中心高度是指由电机轴心到机座底脚面的高度，根据中心高度的不同可以将电机分为大型、中型、小型和微型四种。
2）机座长度机座长度用国际通用英文字母表示。
短机座S；中机座M；长机座L。
3）铁芯长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
4）极数分2极、4极、6极、8极、10极、12极等。
3、特殊环境代号特殊环境代号表示电动机所能适用的特殊工作环境，用特定的字母或字母加数字表示。
“高”原用G；船(“海”)用H；户“外”用W；化工防“腐”用F；热带用T；湿热带用TH；干热带用TA。
二、额定功率电动机的额定功率是指电动机在额定工作状态下运行时，轴上所输出的机械功率，一般用kW（千瓦）表示，但也有的用HP(马力)表示。
它们之间换算关系是：1kW=1.36HP，1HP=0.736kW。
很详细的电机铭牌解读，再也不用担心看不懂电机了
很详细的电机铭牌解读，再也不用担心看不懂电机了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ 变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
电机铭牌常识
二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。
铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。
同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。
旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。
2．额定功率（4.0KW ）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。
3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。
三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。
电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。
4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。
若超过额定电流过载运行，三相电动机就会过热乃至烧毁。
三相异步电动机的额定功率与其他额定数据之间有如下关系式 式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。
我国规定标准电源频率为50Hz 。
6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。
如1n =1500r/min ，则N n =1 440r/min 。
7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。
电动机铭牌上的参数含义
三相异步电动机的额定值刻印在每台电动机的铭牌上,一般包括下列几种：1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。
例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。
132→机座中心高(mm)M →机座长度代号4 →磁极数2.接法：这是指定子三相绕组的接法。
一般鼠笼式电动机的接线盒中有六根引出线,标有U1、V1 、W1、U2、V2、W2。
其中：U1 U2是第一相绕组的两端；V1 V2是第二相绕组的两端；W1 W2是第三相绕组的两端。
如果U1、V1 、W1分别为三相绕组的始端(头) ,则U2、V2、W2是相应的末端(尾)。
这六个引出线端在接电源之前,相互间必须正确联接。
联接方法有星形(Y)联接和三角形()联接两种(下图所示)。
通常三相异步电动机自3kW以下者,联接成星形;自4kW以上者, 联接成三角形。
3.额定功率PN：是指电动机在制造厂所规定的额定情况下运行时,其输出端的机械功率,单位一般为千瓦（kW）。
对三相异步电机，其额定功率：P N=U N I NηN cosN式中ηN和cosN分别为额定情况下的效率和功率因数。
4.额定电压U N：是指电动机额定运行时,外加于定子绕组上的线电压,单位为伏（V）。
一般规定电动机的工作电压不应高于或低于额定值的5%。
当工作电压高于额定值时,磁通将增大，将使励磁电流大大增加,电流大于额定电流,使绕组发热。
同时,由于磁通的增大,铁损耗(与磁通平方成正比)也增大,使定子铁心过热；当工作电压低于额定值时，引起输出转矩减小，转速下降,电流增加，也使绕组过热，这对电动机的运行也是不利的。
我国生产的Y系列中、小型异步电动机，其额定功率在3kW以上的,额定电压为380 V，绕组为三角形联接。
额定功率在3 kW及以下的,额定电压为380/220V,绕组为Y/联接(即电源线电压为380 V时,电动机绕组为星形联接；电源线电压为220 V时,电动机绕组为三角形联接)。
电动机铭牌解读，超详细
电动机铭牌解读，超详细1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
Y2：Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。
采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。
Y2系列电动机额定电压为380V，额定频率为50Hz。
功率3kwt 以下为Y接法，其他功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
Y3系列电动机的特点是首次采用了冷轧硅钢片，且Y3电机用铜用铁量都略低于Y2系列（Y2系列低于Y系列），三圆是一样的，槽形不同，铁芯长大多不同；在机座外形方面做了改进，散热筋的数量加多加高，对铸件质量也有一定要求；相比较Y系列和Y2系列电机机座号范围进行了扩大（小的有63、71；大的有400、450－称之为低压大功率系列，实际上是Y3的延伸）；Y3电机的冷却风扇也不同（无论尺寸和形状类型均不同）；能效方面Y3系列电机的效率标准等同于欧盟EFF2标准等级，可以达到出口欧盟等级；此外Y3电机对降噪技术做了研究，噪声限值比Y2系列低。
电机的机座号：一般是指电机中心的高。
而电机型号中的M、L、S，是指机壳的长度。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
电动机铭牌解读,超详细
电动机铭牌解读，超详细电动机，咱们日常生活中可见的好伙伴。
无论是家里的洗衣机，还是工厂里的重型设备，电动机都在默默地奉献着。
今天，我们聊聊电动机的铭牌，这可是电动机的“身份证”哦，能告诉咱们很多关于它的秘密。
接下来，咱们就一起来看看这个小小铭牌上都写了些什么，嘿嘿，听我慢慢道来。
一、铭牌的基本信息1.1 型号铭牌上首先要提到的就是电动机的型号。
这个型号就像人的名字，独一无二。
每个型号背后都有它的设计标准和性能参数。
比如说，某款型号可能是为了高效节能设计的，而另一些可能更注重高转速。
了解这个，能帮助我们选对合适的电动机，免得后续用着麻烦。
1.2 功率再往下看，铭牌上会写着电动机的功率，单位是千瓦（kW）或者马力（HP）。
功率越大，电动机能干的活儿也就越多。
就像你跑步，跑得快的人肯定能跑更远。
功率适不适合，直接影响使用效果，选错了可就尴尬了。
想象一下，如果一台电动机的功率不足，工作的时候就像一只小蚂蚁，提不动重担，那可就麻烦大了。
二、额定电压与电流2.1 额定电压铭牌上还会标明电动机的额定电压，通常是220V、380V等。
这些数字就像电动机的“吃饭标准”，得按这个来，不然它可不乐意。
电压过低，电动机可能会工作不稳定，电压过高，又可能烧掉电动机。
电压的选择很重要，这事儿一定得搞清楚。
2.2 额定电流接着是额定电流，单位是安培（A）。
这个数值告诉我们，电动机在正常工作时需要的电流大小。
电流的大小直接影响电线的选择，如果电流超出了电线的承载能力，电线可就容易发热甚至起火。
这可不是小事儿，安全第一，咱们可不能马虎。
2.3 频率还有一个重要的信息就是频率，单位是赫兹（Hz）。
在中国，常见的是50Hz，这个数值关乎电动机的转速和运行效率。
频率不对，电动机就可能“跑偏”，工作不正常，效率直线下降。
三、转速与绝缘等级3.1 转速再往下，铭牌上会标明电动机的转速，通常以转每分钟（RPM）表示。
转速高，电动机工作效率高，但也得看实际需求。
电机铭牌常识
二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。
铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。
同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。
旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。
2．额定功率（）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。
3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。
三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。
电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。
4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。
若超过额定电流过载运行，三相电动机就会过热乃至烧毁。
三相异步电动机的额定功率与其他额定数据之间有如下关系式 式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。
我国规定标准电源频率为50Hz 。
6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。
如1n =1500r/min ，则N n =1 440r/min 。
7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。
电动机铭牌意义
2022/3/23
24
2022/3/23
25
2022/3/23
3
电动机铭牌意义
功率：表示额定运行时电动机轴上输出的额定机械功率，单位KW，1hp=0.736KW。 电压：指接到定子绕组上的线电压（V）。 电流：电动机在额定电压和额定频率下，并输出额定功率时定子绕组的三相线电流（A）。 频率：指电动机所接交流电源的频率， 我国规定50HZ 1%。 转速：指电动机在额定电压、额定频率和额定负载下，电机每分钟的转速（r/min）。 工作定额：指电动机运行的持续时间，分为连续定额、断续定额、短时定额三种。
按引燃温度分组
2022/3/23
11
防爆电动机的类型和标志：
增安型是指电机在正常运行时不发生火花、电弧、或者在有危险温度的部件上采用适当措施， 以提高安全程度； 隔爆型是指在电机内部发生爆炸时，不引起外部的爆炸性混合物爆炸。
充油型是指可能产生火花、电弧或危险温度的带电部件浸在油中，使其不引起油面上的爆炸 混合物发生爆炸。 通风充气型是指电动机壳内通入新鲜空气或惰性气体，以阻止外部爆炸混合物进入机壳内部。 安全火花型是指电路系统在正常或故障状态下产生的电火花，都不能引起爆炸混合物爆炸。 特殊型是指结构上不属于上述各型规定，采取其它防爆措施。
的发动机和机器（300kW以 下）。
2022/3/23
22
第三类：安装在测振方向上相 对较硬的，刚性的和沉重的基 础上的具有旋转质量的大型原
动机和其它大型机器。
第四类：安装在测振方向上相 对较软的基础上具有旋转质量 的大型原动机和其它大型机器
（如透平发电机）。
2022/3/23
23
谢 谢 大 家！！！
A：包括起动的断续周期工作制（S4） B：包括电制动的断续周期工作制（S5） C：连续周期工作制（S6） D：包括电制动的连续周期工作制（S7） E：包括负载—转速相应变化验室的连续周期工作制（S8）
Y电动机型号大全及铭牌的含义汇编
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机电动；三相异步电动机铭牌的含义三相异步电动机的铭牌一般形式如下图所示。
现将铭牌的含义简单描述：1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：在额定状态下运行时的转速称为额定转速。
额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y系列电动机的额定电压都是380V。
凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、防护等级：指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：IP——特征字母，为“国际防护”的缩写；44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
7、LW值：LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
8、工作制：指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、9、额定频率：电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ10、接法：表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。
电机铭牌各参数含义
电机铭牌各参数含义电机铭牌上的参数对于了解电机的性能和使用要求非常重要。
以下是常见电机铭牌上的参数及其含义：1. 额定功率（Rated Power）：电机能够持续运行的最大功率。
该值以单位为千瓦（kW）或马力（HP）表示。
额定功率决定了电机适用的负载范围。
2. 额定电流（Rated Current）：电机在额定功率下的工作电流。
通常以安培（A）为单位。
额定电流用于确定电机所需的电力供应和保护装置的选择。
3. 额定转速（Rated Speed）：电机额定输出转速。
一般以每分钟转速（RPM）表示。
额定转速是电机设计时考虑的一个关键参数。
4. 额定电压（Rated Voltage）：电机能够正常运行的标称电压。
电源的电压必须与电机的额定电压匹配，否则可能导致电机无法正常工作或损坏。
5. 频率（Frequency）：电机设计时考虑的供电频率。
通常以赫兹（Hz）为单位。
在某些国家或地区，供电频率可能不同。
6. 绝缘等级（Insulation Class）：电机绝缘材料的耐热能力。
绝缘等级通常使用字母表示，如F、H等。
绝缘等级决定了电机的可靠性和安全性。
7. 运行方式（Duty Type）：电机设计的使用条件，如持续运行、间歇运行或周期循环运行。
运行方式对电机的散热和寿命有重要影响。
8. 效率（Efficiency）：电机的能源利用效率。
以百分比表示，表示电机将输入的电能转化为有用的机械功的能力。
除了上述参数外，电机铭牌上还可能包含其他信息，如制造商、型号、生产日期等。
了解电机铭牌上各参数的含义有助于正确选择和使用电机，并确保其在工作时可靠高效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。
Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V，额定频率为50Hz。
功率3kW及以下为Y接法；其它功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。
按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。
二、详细参数
三相异步电动机铭牌的含义
三相异步电动机的铭牌一般形式如下图所示。
现将铭牌的含义简单描述：
1、型号：
Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
2、额定功率：
电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
3、额定速度：
在额定状态下运行时的转速称为额定转速。
4、额定电压：
额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。
Y 系列电动机的额定电压都是380V。
凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。
5、额定电流：
电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。
6、防护等级：
指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。
防护标志IP44含义：
IP——特征字母，为“国际防护”的缩写；
44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。
7、LW值：
LW值指电动机的总噪声等级。
LW值越小表示电动机运行的噪声越低。
噪声单位为dB。
8、工作制：
指电动机的运行方式。
一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）
9、额定频率：
电动机在额定运行状态下，定子绕组所接电源的频率，叫额定频率。
我国规定的额定频率为50HZ
10、接法：
表示电动机在额定电压下，定子绕组的连接方式（星型联接和三角形联接）。
当电压不变时，如将星型联接接为三角形联接，线圈的电压为原线圈的，这样电机线圈的电流过大而发热。
如果把三角形联接的电机改为星型联接，电机线圈的电压为愿线圈的1/，电动机的输出功率就会降低。
