高墩翻模施工工艺及方法
高墩翻模施工工法
![高墩翻模施工工法](https://img.taocdn.com/s3/m/b848e615b5daa58da0116c175f0e7cd1842518f4.png)
高墩翻模施工工法高墩翻模施工工法详细说明一、前言本文档旨在详细介绍高墩翻模施工工法的操作步骤、注意事项和技术要求,以供参考使用。
高墩翻模施工工法是一种常用于大型建造结构施工的工艺,通过翻模装置进行墩身倒立施工,提高施工效率和质量。
二、工艺概述1. 定义:高墩翻模施工工法是指利用特殊的翻模装置将墩身倒置施工,使墩身在垂直状态下进行浇筑。
2. 合用范围:高墩翻模施工工法合用于各种大型建造工程中的墩、柱等结构的施工。
3. 工艺特点:a. 提高施工效率:减少人工翻模和调整的时间,加快施工进度。
b. 提高施工质量:墩身在倒立状态下施工,减少混凝土坍落度温和泡,提高整体质量。
c. 减少施工场地需求:减少模板面积,节约场地资源。
三、工程准备1. 设备与材料准备:a. 高墩翻模装置b. 基坑支撑结构c. 混凝土搅拌设备d. 钢筋加工设备e. 模板及支撑架f. 其他辅助设备和材料2. 施工准备:a. 组织人员:安排专业施工人员,并进行培训。
b. 安全措施:制定安全施工方案,确保工人安全。
c. 现场清理:清理基坑并检查地基情况。
d. 准备施工材料:准备混凝土、钢筋等施工材料。
四、施工步骤1. 基坑支撑结构的安装:a. 基坑支撑架的搭建与固定。
b. 安装支撑框架及支撑构件。
2. 模板的安装:a. 根据设计要求安装模板板块。
b. 进行模板的检查与调整。
3. 钢筋的加工与安装:a. 根据设计要求进行钢筋加工。
b. 安装钢筋并进行检查验收。
4. 翻模装置的安装与调整:a. 安装翻模装置并按要求进行调整。
b. 检查翻模装置的平整度和固定性。
5. 混凝土浇筑:a. 进行混凝土的配制。
b. 进行混凝土的浇筑。
6. 翻转与拆模:a. 在混凝土凝固后进行翻转。
b. 拆除模板,进行下一步施工准备。
五、施工注意事项1. 翻模装置的稳定性和可靠性必须得到保证。
2. 混凝土浇筑需保证均匀性和一次性完成。
3. 施工人员必须经过专业培训,并具备相应的资质证书。
薄壁高墩翻模施工方案
![薄壁高墩翻模施工方案](https://img.taocdn.com/s3/m/3edee0ac4793daef5ef7ba0d4a7302768e996f82.png)
目录一、工程概况二、施工人员通道及操作平台三、施工工艺四、施工中应注意的问题及处理措施五、垂直度、高程控制测量六、施工人员及机械安排七、质量保证体系及措施八、安全保证体系及措施九、高墩施工应急预案十、文明施工、环境保护措施矩形薄壁高墩翻模施工方案一、工程概况本合同段弯冲口大桥和油榨坪大桥高墩为空心薄壁墩,弯冲口大桥3#墩高46米,截面尺寸为5×2.8米;4、5#墩高56米,截面尺寸为5×2.8米;油榨坪大桥2#墩高40米,截面尺寸为5×2.6米;3、4#墩高60米,截面尺寸为5×3.2米二、施工人员通道及操作平台墩身施工前在墩旁选择合适地方进行地基处理后搭设井形脚手架及施工爬梯,作为施工人员上下通道,脚手架搭设必须符合规范要求,牢固可靠,爬梯周边设置安全网,以利于施工和检查人员上下行走、安全便捷。
脚手架随墩身增高而增高,施工中必须注意脚手架的稳定性,并注意防雷、防风;人员作业时系好安全带等。
墩身施作前必须安全检查合格后才予以施工。
脚手架与墩身模板外侧施工平台间距控制在1m范围内,在爬梯休息平台与模板外侧施工平台之间采用6-8条10×10cm方木钉在一起作为连接通道,两侧设置护栏和安全网,注意两端搭接稳固性和采取防滑措施。
采用直径48mm钢管搭建一个井形框架结构的支架。
再在支架内部搭建一个“之字形”回旋步梯,每隔4m高度在脚手架两侧均采用型钢与墩身预埋件焊接连接加固。
2.1、井形脚手架搭建井形脚手架平面结构单元采用20根立杆,脚手架长*宽为4.0m*3.0m,长度方向为横桥向,脚手架采用直径48mm钢管,钢管壁厚3.5mm,框架其它杆件和尺寸具体见下图。
脚手架平面结构示意图脚手架立面结构示意图高度范围内,每2m一个平面结构单元。
井形4个侧面和中间2个面,高度范围内每4m设置一对剪刀撑。
剪刀撑采用长6.0m钢管。
整个支架每个交点均设置扣件。
搭建过程中对支架整体的垂直度控制在规范要求范围内。
桥梁高墩墩身滑模、翻模、爬模施工工艺知识讲解
![桥梁高墩墩身滑模、翻模、爬模施工工艺知识讲解](https://img.taocdn.com/s3/m/5ef642c133687e21ae45a945.png)
桥梁高墩墩身施工工艺一高墩滑模施工工艺滑模施工因其进度快、节省投资且特别适用于高桥墩施工而受到青睐。
采用滑升模板施工,不仅可以提高施工质,还可以降低施工成本,缩短了工期,加快工程进度。
桥梁工程高墩身液压滑升模板施工工艺采用高墩桥梁方案道路跨越深沟宽谷时的有效措施,既可以保证线路顺畅,又可以节省投资。
近些年来,滑模施工技术在我国桥梁建中得到广泛应用。
1 滑模组装(1) 在桥墩基础顶面上将混凝土凿毛清洗,接长竖向主筋,绑扎提升架横梁以下的横向结构筋。
搭设枕木垛,定出桥墩中心线。
(2) 在枕木垛上按设计要求安装模板和提升架,将套管固定在提升架横梁下部。
继续安装操作平台、千斤顶及顶杆等。
顶杆需穿过千斤顶心孔到达基础顶面。
(3) 提升整个系统,撤去枕木垛,将模板下落就位,再安装其他设施。
注意套管底部与基础表面要接触紧密,并用砂浆将周围围起来,以免灰浆漏进套管内。
外吊脚手架应在滑模提升适当高度后安装。
2 浇注墩身混凝土滑模施工宜采用低流动或半干硬性混凝土,坍落度控制在 6 ~8cm 。
分层均匀对称浇注混凝土,分层浇注厚度为20 ~30 cm ,浇注后混凝土表面距模板上缘的距离宜控制在10 ~15 cm 。
混凝土浇筑应在前一层混凝土凝结前进行,同时采用插入式振捣器进行捣固。
振捣器插入前一层混凝土的深度不应超过 5 cm ,避免振捣器触及钢筋、顶杆和模板,禁止在模板滑升时振捣混凝土。
混凝土出模强度应控制在0 .2 ~0 .4 MPa 范围内,以防止坍塌变形。
出模8h 后开始养生。
3 滑模提升在滑模施工的整个过程中,模板的滑升可分为初升、正常滑升和终升3 个阶段。
(1) 初升。
最初灌注的混凝土的高度一般为60 ~70cm ,分2 ~ 3 层浇注,约需3 ~ 4 h ,随后即可将模板缓慢提升5cm ,检查底层混凝土凝固的状况。
若混凝土已达到0 . 2 ~0 .4 MPa 的脱模强度时,可以将模板再提升3 ~5 个千斤顶行程。
高墩定型钢模板翻模施工方案
![高墩定型钢模板翻模施工方案](https://img.taocdn.com/s3/m/c2d81604842458fb770bf78a6529647d27283406.png)
高墩定型钢模板翻模施工方案1. 引言高墩定型钢模板翻模是在施工现场应用的一种常见的模板翻模方法,它采用高墩定型钢模板作为施工模板,经过一系列的施工工序使得模板翻转,以完成构筑物的施工。
本文将介绍高墩定型钢模板翻模的施工方案。
2. 施工流程2.1 准备工作•确定施工所需的高墩定型钢模板数量和规格。
•检查高墩定型钢模板的质量和完整性,确保其能够满足施工要求。
•根据工程实际情况,制定施工方案和施工步骤。
2.2 施工准备•搭设施工脚手架,保证施工安全。
•在施工现场搭设起重设备,用于搬运和安装高墩定型钢模板。
2.3 安装高墩定型钢模板•根据设计图纸和施工方案,按照一定的间距和位置安装高墩定型钢模板。
•使用螺栓和螺母将高墩定型钢模板固定在地面或其他支撑结构上。
2.4 翻模操作•在安装好的高墩定型钢模板上设置合适的起重点,并固定好起重设备。
•通过起重设备将高墩定型钢模板翻转到预定的位置,同时注意控制翻模过程中的平衡和稳定。
2.5 固定和拆除模板•在将高墩定型钢模板翻转到位后,使用支撑杆和螺丝将其固定在预定位置上。
•拆除原先的支撑结构和脚手架。
•按照施工方案的要求,进行后续的模板安装和固定。
3. 安全措施在进行高墩定型钢模板翻模施工时,需要严格遵守以下安全措施: - 所有操作人员必须具备相关的操作证书和技能,且必须经过专业培训。
- 所有使用的起重设备必须符合相关的安全标准,并进行定期检查和维护。
- 在进行翻模操作时,必须统一指挥,确保操作的协调和安全。
- 所有人员必须戴好安全帽,并严格按照施工现场的安全规定进行作业。
4. 施工注意事项在进行高墩定型钢模板翻模施工时,需要注意以下事项: - 在安装高墩定型钢模板时,要确保其水平度和垂直度符合设计要求,以保证施工质量。
- 在进行翻模操作时,要防止因操作不当导致高墩定型钢模板倾倒或破损的情况发生。
- 在固定和拆除模板时,要注意操作人员的安全,防止发生意外伤害。
空心薄壁高墩翻模施工方案
![空心薄壁高墩翻模施工方案](https://img.taocdn.com/s3/m/bf0ee28b88eb172ded630b1c59eef8c75fbf9521.png)
空心薄壁高墩翻模施工方案一、工程概况本项目是一座空心薄壁高墩的翻模工程,总高度为30米,墩身内部是空心的,采用钢筋混凝土结构。
项目施工地点位于XXXXX。
本施工方案旨在确保工程质量和安全,合理组织施工过程,保证工期。
二、施工方法1.预制翻模采用预制翻模工法进行施工,即在原地准备好预制翻模板,然后在预制翻模板的起重机上进行安装。
预制翻模板采用钢结构,具有足够的强度和刚度,能够承受墩身的重量和外部风荷载。
2.墩身拆分将整个墩身按照预定的高度进行分段,每段长度约为10米。
通过脚手架和吊车的配合,将墩身分段断开,并进行标记。
3.砌筑翻模在每段墩身的上、下端,搭设砌筑翻模架,用于支撑和固定翻模板。
翻模架采用钢材焊接而成,具有足够的强度和稳定性。
4.安装翻模板将预制翻模板用起重机吊装到预定位置,然后固定在翻模架上。
翻模板的安装要求水平、垂直,保证墩身的几何尺寸和平面形状的一致性。
5.浇筑混凝土在翻模板安装完成后,开始浇筑混凝土。
混凝土的配合比应符合设计要求,要求施工人员按照浇筑计划进行操作,保证浇筑质量。
6.混凝土养护混凝土浇筑完成后,对墩身进行养护。
采取覆盖塑料薄膜进行保温保湿,定期喷水进行湿润养护,保证混凝土的强度和稳定性。
三、施工组织1.施工人员项目需要一定的专业技术人员,包括项目经理、工程师、测量工、起重工、焊工等,以确保施工过程的顺利进行。
2.施工设备项目需要吊车、起重机、脚手架、焊接设备、测量仪器等一系列施工设备,以完成预制翻模的任务。
3.施工安全施工期间要严格按照相关法规进行安全管理,组织进行施工安全教育和培训,确保施工人员的安全。
四、质量控制1.翻模板质量控制对于预制翻模板,需要进行质量把控,包括板材的质量检验、焊接接头的质量检验等,确保翻模板的强度和稳定性。
2.混凝土质量控制对于混凝土的配合比、骨料的质量、浇筑过程中的振捣等都需要进行质量控制,以保证混凝土的性能和强度。
3.施工过程监控在施工过程中,要定期进行墩身尺寸和形状的测量,保证施工的准确性和一致性。
桥梁高墩墩身滑模、翻模、爬模施工工艺(一)2024

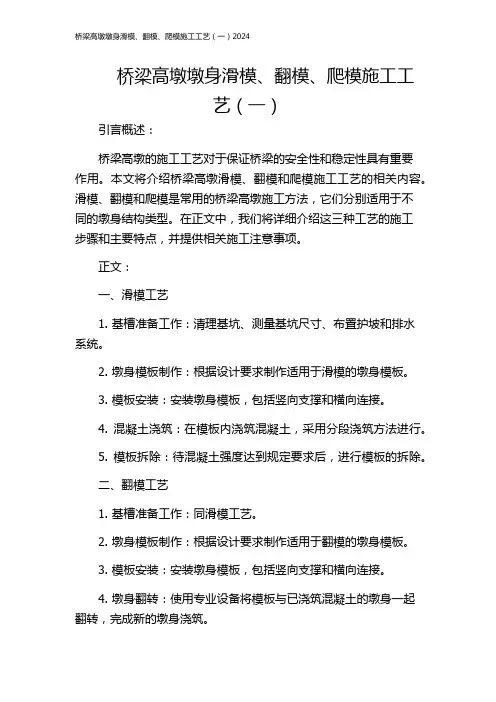

![桥梁高墩墩身滑模、翻模、爬模施工工艺(一)2024](https://img.taocdn.com/s3/m/c3801a9dc0c708a1284ac850ad02de80d5d80661.png)
桥梁高墩墩身滑模、翻模、爬模施工工艺(一)引言概述:桥梁高墩的施工工艺对于保证桥梁的安全性和稳定性具有重要作用。
本文将介绍桥梁高墩滑模、翻模和爬模施工工艺的相关内容。
滑模、翻模和爬模是常用的桥梁高墩施工方法,它们分别适用于不同的墩身结构类型。
在正文中,我们将详细介绍这三种工艺的施工步骤和主要特点,并提供相关施工注意事项。
正文:一、滑模工艺1. 基槽准备工作:清理基坑、测量基坑尺寸、布置护坡和排水系统。
2. 墩身模板制作:根据设计要求制作适用于滑模的墩身模板。
3. 模板安装:安装墩身模板,包括竖向支撑和横向连接。
4. 混凝土浇筑:在模板内浇筑混凝土,采用分段浇筑方法进行。
5. 模板拆除:待混凝土强度达到规定要求后,进行模板的拆除。
二、翻模工艺1. 基槽准备工作:同滑模工艺。
2. 墩身模板制作:根据设计要求制作适用于翻模的墩身模板。
3. 模板安装:安装墩身模板,包括竖向支撑和横向连接。
4. 墩身翻转:使用专业设备将模板与已浇筑混凝土的墩身一起翻转,完成新的墩身浇筑。
5. 模板拆除:待混凝土强度达到规定要求后,进行模板的拆除。
三、爬模工艺1. 基槽准备工作:同滑模工艺。
2. 墩身模板制作:根据设计要求制作适用于爬模的墩身模板。
3. 模板安装:将墩身模板分段安装在墩身上,并利用升降设备使其逐段上移。
4. 混凝土浇筑:在墩身模板上逐段浇筑混凝土,保持模板的稳定。
5. 模板拆除:待混凝土强度达到规定要求后,进行模板的拆除。
总结:滑模、翻模和爬模是桥梁高墩施工中常用的三种工艺,它们各自适用于不同墩身结构类型。
滑模工艺适用于平底墩,翻模工艺适用于柱段变形大的墩身,爬模工艺适用于悬臂墩。
无论采用哪种工艺,都需要严格按照工艺要求进行操作,确保施工质量和安全。
为了保证桥梁的稳定性和使用寿命,还需加强监测和维护工作。
高墩翻模法施工方案
![高墩翻模法施工方案](https://img.taocdn.com/s3/m/1ffb0824793e0912a21614791711cc7930b77843.png)
高墩翻模法施工方案1、高墩翻模法施工工艺(1)施工系统施工系统由提升机构、模板系统、工作平台和安全设施组成。
①提升机构为塔吊,负责模板及小型机具的提升等。
混凝土输送采用汽车泵。
②模板系统采用拉杆式钢模,由定型钢模、拉杆组成,依据施工图由钢模厂订做。
要求在加工厂严格进行模板试拼,试拼分水平方向的试拼和垂直方向的试拼,尤其要注意模板第一次翻升后垂直方向的试拼,③工作平台由模板外侧碗扣支架外延钢管搭设,其上铺设木板,形成工作平台。
工作平台随墩身施工逐渐加高,主要提供人员工作和小型机具的操作平台,为模板安拆、钢筋安装提供作业空间。
墩身施工时,在墩身四周碗扣支架内部搭设步道,步道围绕墩身盘旋上升,采用5cm厚木板搭设,横向钉木条脚蹬,宽度为1.2m,两侧立杆上1.2m高处设钢管扶手,采用扣件与碗扣支架连接。
四角休息平台尺寸1.2m×1.2m,供人员中途休息,保证施工和检查人员上下行走安全便捷。
④安全设施由上部平台1.5m高围栏、四周密目网围挡、横向距地面4m及向上每升高10m位置各一道安全挂网等组成。
(2)支架搭设方案根据现场实际情况,承台边缘距墩身距离足够的情况下,脚手架立杆可直接立在承台上,只需设钢垫板垫木,不需要进行地基处理。
若承台范围不够,则需对地基进行处理,从承台边缘向按照3~5%找坡,回填土夯实,上面铺设5cm厚脚手板,之后在脚手板上铺设钢底座或垫木,然后再搭设立杆。
在距脚手架外排立杆外0.5m处设置排水沟,引至基坑范围以外,防止雨水对基础浸泡,存在安全隐患。
①立杆设置⑴ 脚手架采用双排立杆,立杆顶端高出结构1m~1.5m,立杆接头采用对接扣件连接立杆与横杆采用直角扣件连接。
⑴ 脚手架立杆纵距1.2~1.5m,横距0.8~1m;扫地杆与原地面距离0.2m;内侧立杆底部距模板边缘按25cm控制。
本桥桥墩有变截面桥墩,随着墩身高度增加,截面不断缩小,脚手架与墩身距离也会不断变大,此时在脚手架与墩身模板或钢筋之间搭设横向钢管,钢管上面铺设木板,横向钢管两端与脚手架和墩身模板或钢筋牢固固定,保证作业安全。
高墩翻模 技术规程
![高墩翻模 技术规程](https://img.taocdn.com/s3/m/a21c7274ef06eff9aef8941ea76e58fafbb0454c.png)
高墩翻模技术规程
一、概述
高墩翻模技术是一种应用于高桥墩施工的工艺,其核心是在已完成的桥墩上安装模板,进行混凝土浇筑,待混凝土凝固后,再将模板拆除,进行下一轮的施工。
这种技术具有施工速度快、成本低、质量高等优点,因此在桥梁施工中得到了广泛的应用。
二、施工流程
1. 准备工作:包括现场勘查、材料采购、设备安装等。
2. 模板安装:模板按照设计要求进行制作和安装,要确保模板的稳定性和精度。
3. 钢筋绑扎:按照设计要求进行钢筋的选材、加工和绑扎。
4. 混凝土浇筑:将搅拌好的混凝土浇筑到模板内,并振捣密实。
5. 养护:混凝土浇筑完成后要进行养护,待其达到设计强度后方可拆除模板。
6. 拆除模板:将模板逐块拆除,并清理干净,以便进行下一轮施工。
三、技术要求
1. 模板制作和安装要符合设计要求,保证精度和稳定性。
2. 钢筋选材、加工和绑扎要符合设计要求,保证强度和稳定性。
3. 混凝土搅拌、运输和浇筑要符合施工规范要求,保证施工质量。
4. 养护时间要符合设计要求,保证混凝土强度达到设计要求。
5. 拆除模板时要按照顺序进行,避免对桥墩造成损坏。
四、安全措施
1. 施工现场要设置安全警示标志,采取安全防护措施。
2. 施工人员要佩戴安全帽、安全带等防护用品。
3. 对施工人员进行安全教育培训,提高其安全意识。
4. 对施工现场进行定期的安全检查,及时发现和处理安全隐患。
高墩翻模施工工法
![高墩翻模施工工法](https://img.taocdn.com/s3/m/df6537a5534de518964bcf84b9d528ea80c72f57.png)
空心高墩翻模施工工法1前言桥梁高墩施工是大型桥梁建设经常遇到的内容,近年来,墩身高度已经由30~50米发展到超百米,甚至近200米,高墩施工亟待标准化、规范化,以保证工程质量和施工安全。
另外,在高墩桥梁施工中,墩身工期一般处于关键线路,对总工期有重要影响,所以探索高墩施工效率,加快施工速度也成为需要解决的问题之一。
本工法是中铁十五局集团在洛阳至南阳高速公路东姜沟大桥高墩桥梁施工过程中形成的,经总结,形成本工法。
实践证明,本工法具有优质高效的优点,技术先进,有明显的社会和经济效益。
2工法特点2.1本工法在塔吊—翻模施工技术、高压泵一次泵送混凝土技术、滚压直螺纹钢筋连接技术的基础上,采用了设置筒内支架方法,并配合2(3)节外模和1节内模,筒内支架“一架三用”,可提高施工效率,降低施工成本,加快施工进度。
2.2使用塔吊配合翻模施工,速度快、成本低。
模板可以在施工现场制作,成本相对较低。
对于泵送混凝土施工,能够随模板上翻同步接长泵管,提高混凝土浇筑速度。
能够逐节校正墩身施工误差,误差不积累。
便于模板及时清理、整修、刷油,混凝土外表面平整光洁。
用电梯提供作业人员垂直运输,并设置安全操作平台,保证了人员的安全。
2.3模板和支架结构设计难度较大,但施工简单、速度快,成本低。
外模上下端设置定位销,使模板的翻转安装快捷、准确。
2.4不需要增加特殊设备,工艺可操作性强,经济合理,易于推广。
3适用范围本工法适用于50米以上的空心薄壁桥墩。
墩身为等截面或变截面。
最优经济高度为80米以上,墩高越高,此方法优势越大。
也可以用于类似于桥墩的高耸钢筋混凝土结构施工。
4工艺原理将墩身分成等高的节段,分段浇注。
根据分段高度,将外侧模板设计成与分段等高的2或3节,配合1节内侧模板。
浇注完成顶节混凝土后,拆除底节模板,将其接于顶节模板之上,继续进行混凝土施工,如此循环,直到墩身完成。
用塔吊提升物料和模板。
使用混凝土泵泵送混凝土。
墩内设置钢管支架,支撑于墩内隔板上(初次需支撑于承台上),用于支撑接长钢筋的定位、工人操作平台和墩内隔板混凝土浇注的支撑。
高墩身翻模施工工法
![高墩身翻模施工工法](https://img.taocdn.com/s3/m/840c52772f3f5727a5e9856a561252d380eb2024.png)
高墩身翻模施工工法高墩身翻模施工工法一、工法概述高墩身翻模施工工法是一种用于修筑高墩的建造模式,特别适用于需要增加建造高度的项目。
本文将详细介绍高墩身翻模施工工法的每一个步骤和相关注意事项。
二、工程准备1. 设计方案确认:在开始施工前,确保设计方案已经经过评审,并得到批准。
2. 施工方案制定:根据设计方案,制定详细的施工方案,包括施工步骤、所需材料、工期等。
3. 材料采购:根据施工方案确定所需的材料清单,进行材料采购,并按照施工计划进行物资调配。
三、基础施工1. 地基处理:根据设计方案的要求,进行地基处理,包括土方开挖、填筑与夯实等工作。
2. 基础浇筑:在地基处理完成后,进行基础浇筑,确保基础的稳定性和承载能力。
四、模板制作与安装1. 模板设计:根据设计方案,制定模板设计方案,并进行模板材料的选择与计算。
2. 模板制作:根据模板设计方案,制作符合要求的模板,并进行质量检查。
3. 模板安装:将制作好的模板安装到基础上,确保模板的稳固性和正确性。
五、钢筋绑扎1. 钢筋预制:根据设计方案的要求,进行钢筋的预制工作,包括切割、弯曲等。
2. 钢筋安装:根据施工方案,将预制好的钢筋安装到模板内,固定坚固并保证钢筋的准确位置。
六、混凝土浇筑1. 混凝土配制:根据设计方案的要求,配制符合规范的混凝土,并按时供应。
2. 浇筑作业:在模板安装和钢筋绑扎完成后,进行混凝土浇筑作业。
3. 混凝土养护:混凝土浇筑完成后,进行必要的养护工作,确保混凝土的质量。
七、模板拆除1. 混凝土养护完成后,根据设计方案的要求,进行模板的拆除工作。
2. 拆除过程中要小心操作,避免对结构造成任何伤害。
八、附件:本所涉及附件如下:1. 工程设计方案2. 施工方案3. 材料采购单4. 模板设计方案5. 模板质量检查记录6. 钢筋预制记录7. 混凝土配制记录8. 混凝土浇筑记录9. 模板拆除记录九、法律名词及注释:1. 基础浇筑:将混凝土浇筑到地基上,以建立建造物的基础。
桥梁实心高墩翻模施工方案
![桥梁实心高墩翻模施工方案](https://img.taocdn.com/s3/m/0025a408326c1eb91a37f111f18583d049640ff1.png)
桥梁实心高墩翻模施工方案1. 引言实心高墩是桥梁结构中的重要组成部分,承载桥梁的整体重量。
翻模施工是实心高墩建造过程中的关键步骤之一,它涉及到墩身的模板设计、搭建和拆除。
本文将详细介绍桥梁实心高墩翻模施工方案。
2. 翻模前的准备工作在进行实心高墩翻模施工之前,需要进行一系列的准备工作,包括但不限于以下内容:•确定墩身的几何尺寸和型号;•设计并制作墩身模板;•计算所需模板材料的数量和预估成本;•检测模板材料的质量和强度;•安排设备和施工人员。
3. 桥梁实心高墩翻模施工步骤3.1. 模板搭建在进行模板搭建之前,需要根据实际情况确定墩身的模板结构。
通常,模板结构由立柱、托架和横梁组成。
•先安装立柱,将其固定在墩身四角的地基上;•在立柱上设置横梁,将其连接到立柱的顶部;•在横梁上设置托架,以支撑下方的模板。
3.2. 模板调整和校正在模板搭建完成后,需要进行调整和校正,以确保其水平度、垂直度和几何尺寸的准确性。
此过程应仔细进行,避免出现任何不可逆转的错误。
3.3. 墩身浇筑当模板调整和校正完毕后,可以进行墩身的混凝土浇筑。
在浇筑过程中,需要注意以下事项:•混凝土应按照设计配比进行搅拌;•混凝土浇筑应连续进行,避免出现接头;•混凝土的浇筑高度应根据施工要求逐步增加。
3.4. 模板拆除当混凝土达到预定强度之后,即可进行模板的拆除工作。
拆除过程应谨慎进行,避免对墩身结构造成损坏。
•先拆除梁底模板,然后拆除托架模板;•最后拆除立柱模板,注意避免墩身倒塌。
4. 安全措施在桥梁实心高墩翻模施工过程中,需严格遵守相关的安全规定,采取必要的安全措施,确保施工过程中人员的生命安全和财产安全。
•施工现场应设置明显的安全警示标志;•工人应佩戴安全帽、安全绳等个人防护装备;•严格按照施工标准进行操作,避免操作失误导致事故的发生。
5. 结论桥梁实心高墩翻模施工是一项复杂而关键的工作。
合理的施工方案和严格的安全措施对于施工的顺利进行和墩身结构的稳定性至关重要。
桥梁高墩翻模施工工法
![桥梁高墩翻模施工工法](https://img.taocdn.com/s3/m/dc27f7c30342a8956bec0975f46527d3240ca614.png)
桥梁高墩翻模施工工法桥梁高墩翻模施工工法1. 简介桥梁高墩翻模施工工法是一种用于大型桥梁高墩模板的搭设、拆除和移动的工程方法。
本文将详细介绍桥梁高墩翻模施工的整个过程,并提供详细的操作指导。
2. 材料准备在进行桥梁高墩翻模施工前,需要先准备各种材料,包括钢筋、钢板、脚手架、支撑架等。
本章节将详细介绍材料的选用标准,各种材料的规格和数量。
3. 基础施工在进行桥梁高墩翻模施工前,需要先进行基础施工。
本章节将介绍基础施工的步骤和注意事项,包括地基处理、模板基础的设置和固定等。
4. 模板搭设在进行桥梁高墩翻模施工前,需要先搭设模板。
本章节将详细介绍模板搭设的步骤和注意事项,包括模板支架的设置、模板板的安装和固定等。
5. 钢筋绑扎在进行桥梁高墩翻模施工前,需要先进行钢筋绑扎。
本章节将介绍钢筋的选择和布置方法,以及钢筋绑扎的技术要点和注意事项。
6. 混凝土浇筑在进行桥梁高墩翻模施工前,需要进行混凝土浇筑。
本章节将详细介绍混凝土浇筑的步骤和注意事项,包括混凝土配合比的确定、施工工艺和施工要求等。
7. 模板拆除在进行桥梁高墩翻模施工后,需要拆除模板。
本章节将介绍模板拆除的步骤和注意事项,包括拆模顺序、拆模工具和安全措施等。
8. 高墩翻转在完成桥梁高墩的施工后,需要进行高墩的翻转。
本章节将详细介绍高墩翻转的工艺和流程,包括翻墩机的使用、反翻墩检验和安全措施等。
在完成桥梁高墩翻模施工工法后,需要进行收尾工作。
本章节将介绍收尾工作的步骤和注意事项,包括表面处理、验收和清理等。
附件:1. 桥梁高墩翻模施工工法图纸2. 桥梁高墩翻模施工工法操作手册3. 桥梁高墩翻模施工工法安全手册法律名词及注释:1. 建筑法:指我国对建筑领域的法律规定,包括建筑施工、工程管理等方面的法律法规。
2. 建筑工程质量安全监督条例:我国对建筑工程质量安全监督的法律法规,用以保障工程质量和安全。
高墩墩身翻模施工工法
![高墩墩身翻模施工工法](https://img.taocdn.com/s3/m/f4c6791dfad6195f312ba634.png)
薄壁高墩墩身翻模施工工法一、施工方案:高墩施工一般采用翻摸施工,考虑到成本、工期要求及现场条件,朝阳特大桥墩身均采用翻摸施工,其施工方法如下:1.1翻摸结构共分二层,阶梯向上支立,模板依附以浇注完混凝土墩段作为持力点,模板上设有工作平台。
1.1.1模板制作:外模模板采用钢结构,标准节高3米,面板采用6mm钢板,大面模板6.5m×3m每层分2块,对称布置。
竖向背肋采用[10,水平背肋采用80×7mm钢带,法兰采用L100×100×5㎜角钢,拉杆采用φ16圆钢:内模采用钢木组合模板(变节段内模为木模板,其他内模采用钢模);围带采用2根[14b槽钢背靠背焊接而成,围带内穿拉杆。
操作平台:在模板周围采用轮扣式脚手架搭设框架,脚手架上放大块木板,作为工作平台,木板用铁丝牢牢绑扎在脚手架上,保证施工时安全。
二、翻模施工:2.1施工准备:模板进厂后为了保证墩身混凝土外观质量,首先进行模板预拼装,检查模板部分尺寸、模板接缝及平整度。
模板试拼完后进行实验墩浇注,根据实验墩的浇注过程控制实验墩外观质量总结经验,对实验墩出现的情况进行分析,为墩身施工奠定基础。
在承台顶面用全站仪放出墩身边线,并放出墩身纵横方向的护桩,以便在以后的墩身施工中校模时使用。
2.2钢筋的加工及绑扎根据设计图纸,对钢筋进行下料,墩身主筋采用等强直螺纹连接,为了保证钢筋的质量,每加工一根直螺纹钢筋,用通规和止规检查;钢筋绑扎严格按照图纸中的位置、间距以及规范中规定的允许误差进行。
2.3模板的安装:钢筋绑扎完毕检验合格后进行模板安装,模板拼装之前先将模板磨光清除干净,涂抹脱模剂,脱模剂采用新鲜机油,涂刷要轻、薄、均匀,以保证混凝土表面颜色一致。
模板拼装完毕后,穿入拉杆进行模板加固。
2.4模板的检查:模板安装完毕后对模板进行检查,首先检查模板的接缝及错台,模板的接缝控制在1mm 以内,模板的错台控制在2mm以内;用钢尺检查模板的几何尺寸,拉线检查模板的顺直度,用铅垂仪检查模板的垂直度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
高墩翻模施工工艺及方法
1.翻模施工工艺
翻模施工工艺如下图。
空心高墩施工工艺流程图
2.翻模施工方法
⑴翻模模板设计
模板高度的选定:因墩身较高,综合考虑了节段施工时间、机具长度及钢筋配料和减 混凝土连结面基 顶 找 平 浇筑3m 高墩身 翻 模 制 作 翻 模 组 装 绑 扎 钢 筋
立 模、校 模 灌注第n 节混凝土 平 台 提 升 绑 扎 钢 筋 拆除第n-2节模板 面 板 清 理
立模并检查校正 翻 模 拆 除 搭设墩帽施工平台 混凝土养护强度达到1.2MPa
浇注第n+1节混凝土 墩身施工完成
否 是 是否达到墩顶
少混凝土施工缝的数量的目的,共加工3层模板,每层1.5m,每次浇注2节模板的高度,即每次翻2层模板,浇筑3m高的混凝土。
模板构造的设计:空心墩身采用内外两套模板,外模采用整体钢模板,内模采用定型钢模板。
由于墩身高,模板倒用次数多,钢外模面板使用6mm厚钢板制作,模板设有[16槽钢竖肋及[12槽钢后架,竖肋和后架皆组焊而成,后架为施工提供较为宽阔的操作平台,同时多层后架通过螺栓连接后组成空间桁架,保证了翻模模板的空间刚度,能有效的减少模板对拉杆的使用,提高墩身混凝土的外观质量。
模板翻升:翻模施工时,落模后将模板向外滑出再起吊,在每块模板后架底横杆上设有简易滚轮滑轨,滑出后再利用吊机向上翻升。
翻模时,保留最顶上一层模板,作为翻升下层模板的持力部分,然后,把最下二层模板拆开并滑出,利用吊机将模板吊起,并放置于顶层模板相应平面位置上,将模板与周围模板联接。
重复以上操作至墩身浇筑完成。
墩帽的模板设计:墩帽为实心段。
在进行该实心段混凝土施工时,考虑在墩身内部预埋钢板,焊上牛腿,铺上工字钢、方木和竹胶板作为支架,然后绑扎钢筋,浇筑混凝土。
支架放在墩身内不再取出。
⑵上下安全通道的设置
墩身施工时,人员上下的安全通道采用门式爬梯,爬梯设置在两个两墩中间,为了保持爬梯的稳定,每5米高与墩身加固一次,通过墩身的通气孔把爬梯固定在墩身上,以利于施工和检查人员上下行走。
⑶钢筋的制作和绑扎
为了便于绑扎薄壁墩身的钢筋,在薄壁墩身的中间空心处搭设钢管支架,作为存放钢筋的平台,同时在墩身四个角的位置及墩身的长边中间位置预埋6根7.5×7.5的角铁,角铁与中间的钢管支架连成一个整体,作为绑扎钢筋的依托支架,在浇筑混凝土时,把角铁直接浇在墩身中,不再取出。
钢筋在加工前,首先将钢筋表面油渍、漆皮、鳞锈等清除干净,对弯曲变形的钢筋进行调直。
依据图纸设计进行下料,弯制加工,并按图纸钢筋编号对钢筋分类编号存放。
在钢筋的绑扎中,钢筋的交叉点应用铁丝绑扎结实,必要时可用点焊焊牢。
部分纵横水平钢筋可预放在绑扎位置,留出下人振捣混凝土的空间,边浇注混凝土边定位绑扎。
为保证保护层厚度,在钢筋与模板间设置垫块。
⑷混凝土搅拌、运输
混凝土在拌合站集中拌和,施工时采用混凝土搅拌运输车运送混凝土,垂直运输用输送泵。
对混凝土倾注高度超过2m的,采用串筒下料,防止混凝土骨料分离。
混凝土输送泵的管道依托塔吊搭设和固定。
混凝土浇至支座垫石顶面时注意抹平压实,并特别注意锚栓孔的预留。
如果支座高度与设计预留的高度有变化,则要注意根据支座中心处的梁底标高调整支座垫石的高度,支座垫石的标高用负公差控制。
混凝土浇筑期间设专人看护,观察支架、模板、钢筋和预埋件等的稳固情况,发现松动、变形、移位时,及时处理。
墩台混凝土达到拆模强度后,立即拆模,拆模时要轻敲轻打,以免损伤主体混凝土的棱角或在混凝土表面造成伤痕。
⑴混凝土养护
混凝土终凝后就开始洒水养护,墩台表面盖麻袋以保持湿润。
拆模后采用塑料薄膜包裹,养护期内向薄膜内喷水,保持其湿度。
当气温偏低时采用草帘包裹,内外加塑料薄膜。
