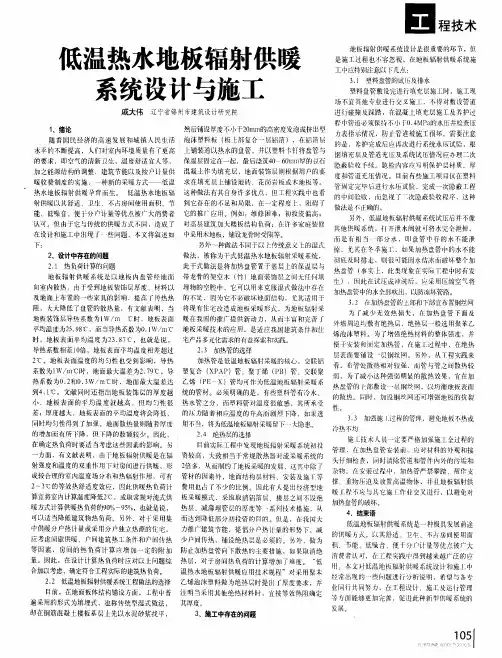

低温热水地板辐射供暖系统设计与施工
低温热水地板辐射供暖 系统设计与施工
戚大 伟 辽宁省锦州市建筑设计研究院
１ 。绪论 然后铺设厚度不小于２ｒｍ的高密度发泡或挤出型 ０ ａ 板上部复合一层铝箔），在铝箔层 随着国 民经济的高速 发展和城 镇人民生活 泡沫塑料板 （ 地板辐射供暖系统 设计是很重要的环节 ，但
的散 热 同时 ，加 设钢 丝 网还 可 增 强地 板 的抗 裂
性。
小 ，地板表 面的平均温度就越高 ，但 均匀性很 热水管之分 ，而迥料管对温度很敏感 ，其所承受 差；厚度越大 ， 地板表面的 平均温度将会降低 ， 的 力随 着 相应 温 度 的 升高 而剧 烈 降 ， 如 果选
隐蔽验收手续。隐检内容应写明保护层材质、厚 度和管道充压情况。目 有些施工项 目仪在塑料
水平的不断提高 ，人们对宰内环境质量有了更高 上铺装通以热水的盘管，并以塑料 钉将赣管与
的要求 ，即空气的清新卫生 ，温鹰舒适宜人等 ， 保温层固定在一起，最后浇筑４ ６ ｒｍ 的 石 ０ ０ ａ 加之能源结构的调整，建筑节能以及按户计量供 混凝土作为填充层，地面装饰层则根据用户的要 暖收费制度的实施，一种新的采暖方武——低温 求在填充层上铺设地砖、花岗岩板或木地板等。 热水地板辐射供暖孕育而生。 低温热水地板辐 这种做法有其 自身许多优点 ，但工程实践 中也看 射供暖以其舒适、卫生、不占房间使用面积 、节 到它存在的不足和局限，在一定程度上，ｌ 碍了 ； ｉ ｔ
时 ，地板表面平均温度为２ ．７ ３ ８ ℃，也就是说 ，
导热系数相差ｌ倍 ，地板表面平均温度相差超过 Ｏ
２ ℃。地板表面温度的均匀性也受到影响，导热 系数为１ ｍ℃时，地面最大温差为２ ７ ℃，导 Ｗ／ ．９ 热 系数为０ ２ ｕ ．Ｗ／ Ｃ时 ，地面最大温差达 ． ｆ ｏ ３ ｍ＇
低温辐射电热膜地面采暖系统施工工法
低温辐射电热膜地面采暖系统施工工法低温辐射电热膜地面采暖系统施工工法一、前言随着人们对舒适室内环境要求的提高，地面采暖系统逐渐成为一种受欢迎的采暖方式。
低温辐射电热膜地面采暖系统作为一种新型的地面采暖系统，具有许多优点，例如温度均匀，节能环保等。
本文将详细介绍低温辐射电热膜地面采暖系统的施工工法，并分析其适用范围、工艺原理、劳动组织、机具设备、质量控制、安全措施和经济技术分析。
二、工法特点低温辐射电热膜地面采暖系统的特点主要包括以下几点：1、温度均匀：通过在地面铺设电热膜，可以实现整个房间的温度均匀分布，避免了传统采暖方式中温度差别大的问题。
2、舒适度高：低温辐射采暖可以产生舒适的热辐射，使人体感觉更为舒适，同时避免了传统的空气对流带来的不适。
3、节能环保：由于低温辐射电热膜采暖可以实现精确的温度控制，同时可以利用地源热泵等高效供暖设备，因此能够达到节能环保的效果。
三、适应范围低温辐射电热膜地面采暖系统适用于各种室内空间，包括住宅、办公楼、商业场所等。
同时由于其温度均匀、舒适度高的特点，也适用于一些对温度要求较高的场所，如医院、实验室等。
四、工艺原理低温辐射电热膜地面采暖系统的工艺原理是通过在混凝土地板下面铺设电热膜，通过电能转换为热能，并以辐射的方式传递热量到室内空间。
电热膜利用导电材料制成，具有均匀发热、耐久可靠的特点。
在施工中，需要根据具体工程情况选择合适的电热膜，并按照设计要求进行铺设和连接。
五、施工工艺1、准备工作：包括确定施工图纸、测量设计，采购电热膜等。
2、地面处理：清理地面、修补地面缺陷、处理潮湿问题等，确保地面平整、干燥。
3、电热膜铺设：根据设计要求进行电热膜的铺设和连接，确保电热膜之间的间距和连接处的接触良好。
4、绝缘层安装：在电热膜上方安装绝缘层，避免热量向下散失。
5、混凝土浇筑：在绝缘层上浇筑混凝土地板，使用合适的工具进行抹平和压实。
6、系统连接：连接电热膜与控制系统，进行系统调试和测试。
1-1-4-1低温辐射热水供暖系统的管路布置和敷设的方法
图 1-1-38 加热盘管常用布置形式
a) 直列式 b) 旋转式 c) 往复式
3. 低温热水地板辐射供暖系统的设计要求
图 1-1-39 为热水地板供暖系统结构示意图，低温热水地板辐射供暖系统的阻力应
计算确定， 加热管内的水流速度不应小于
0.25m/s ，每个环路供回水阀门以后 （含阀门、
加热管和热媒集配装置等构件） 的阻力不宜超过 30ｋＰ a。同一集配装置的每个环路加
项目一：室内热水供暖工程施工
模块一：识读、绘制室内热水供暖系统施工图
单元 4 辐射供暖系统
1-1-4-1 低温辐射热水供暖系统的管路布置和敷设的方法
1. 低温热水地板辐射供暖系统的特点
低温热水地板辐射供暖是一种卫生条件和舒适标准都比较高的供暖形式，和对流
供暖相比，它具有以下特点：
（ 1）辐射供暖时，人或物体受到辐射照度和环境温度的综合作用，人体感受的实
热管长度应尽量接近，一般应控制每个环路的长度在
60～ 80m，最长不超过 120m。低
温热水地板敷设供暖系统的供回水温度应计算确定，民用建筑的供水温度不应超过
60℃，供回水温差宜小于或等于
10℃，同一热源输配系统的各房间，应按相同的水温
进行计算。
低温热水地板辐射供暖系统每一集配装置的分支环路不宜多于
结构层
结构剖面图
伸缩节
分水器
供水环路 回水环路
200— 250
50 1
踢脚线
200
0 25
地面标高 0 10 60
20 20
0
3
50 1
边角保温材料
膨胀带 环路平面图
分水器侧视图
0 15 200
250
电热膜安装
电热膜地热供暖系统安装规程本规程适用于在层高不大于4m的节能建筑物中的地面设置低温辐射电热膜供暖系统的设计，施工及验收。
低温辐射电热膜供暖系统用于居住建筑供暖时，建筑物的节能设计应符合《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26的规定。
低温辐射电热膜供暖系统的设计，施工及验收除应执行本规程外，尚应符合国家、行业现行的有关标准、规范的规定。
供暖热负荷计算低温辐射电热膜供暖系统的热负荷计算应按《采暖通风与空气调节设计规范》GBJ19的规定执行。
计算房间热负荷时，应附加20％的运行系数。
电热膜数量确定房间内安装电热膜的片数按公式计算：N=(1+K) P/Pm式中K----运行系数，K＝0.2; P----房间热负荷计算值，W；Pm----每片电热膜的功率，N----所需电热膜片数，片。
所需电热膜片数的计算结果出现小数时，应取整数部分再加一片确定其数量。
电热膜的布置1.电热膜的铺设以房间较长的墙面为铺设方向，由电源的位置决定。
2.电热膜应分组布置，每组最多连接片根据载流条载荷决定。
3.电热膜与室内各墙面及设施的最小距离应符合要求。
有窗墙面300 mm,其它墙面150 mm,灯200 mm,墙上分线盒200 mm,其它热源200 mm,隐敝装置的表面50 mm,天棚内导线50 mm.电热膜的铺设1.电热膜地热供暖系统构造依次为：楼板、保温层、电热膜、保护层、表面装饰层。
2.如果使用条件允许电热膜双向传热时，可不采用绝热层。
3.保温层材料采用20mm厚的挤塑泡沫板（或根据实际情况选择其他规格的挤塑泡沫板）与50mmEPE反射膜，严禁使用易燃、有毒、耐温70℃以下或含金属的绝缘材料。
严禁使用含金属的绝热材料或金属的绝热材料或金属防潮层；严禁使用易燃、自熄、有毒的绝热材料。
4.保护层可采用地板无纺布或玻纤网格布。
温控器1.每个供暖房间宜至少设置一个温控器，温控器应设在便于操作的内隔墙上，其安装高度为1.3m。

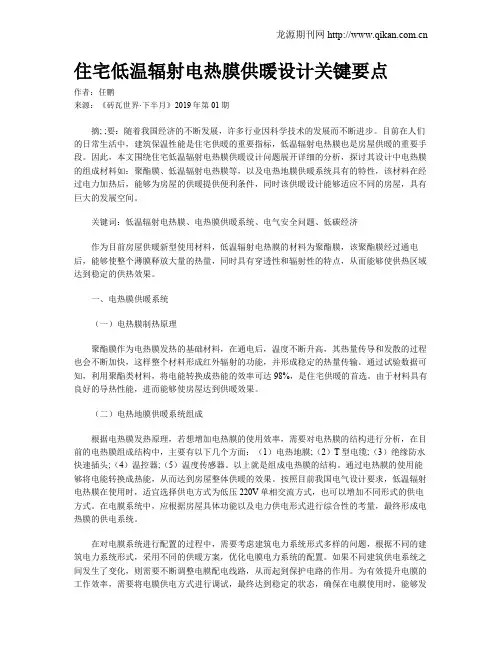

住宅低温辐射电热膜供暖设计关键要点
住宅低温辐射电热膜供暖设计关键要点作者：任鹏来源：《砖瓦世界·下半月》2019年第01期摘; ;要：随着我国经济的不断发展，许多行业因科学技术的发展而不断进步。
目前在人们的日常生活中，建筑保温性能是住宅供暖的重要指标，低温辐射电热膜也是房屋供暖的重要手段。
因此，本文围绕住宅低温辐射电热膜供暖设计问题展开详细的分析，探讨其设计中电热膜的组成材料如：聚酯膜、低温辐射电热膜等，以及电热地膜供暖系统具有的特性，该材料在经过电力加热后，能够为房屋的供暖提供便利条件，同时该供暖设计能够适应不同的房屋，具有巨大的发展空间。
关键词：低温辐射电热膜、电热膜供暖系统、电气安全问题、低碳经济作为目前房屋供暖新型使用材料，低温辐射电热膜的材料为聚酯膜，该聚酯膜经过通电后，能够使整个薄膜释放大量的热量，同时具有穿透性和辐射性的特点，从而能够使供热区域达到稳定的供热效果。
一、电热膜供暖系统（一）电热膜制热原理聚酯膜作为电热膜发热的基础材料，在通电后，温度不断升高，其热量传导和发散的过程也会不断加快，这样整个材料形成红外辐射的功能，并形成稳定的热量传输。
通过试验数据可知，利用聚酯类材料，将电能转换成热能的效率可达98%，是住宅供暖的首选。
由于材料具有良好的导热性能，进而能够使房屋达到供暖效果。
（二）电热地膜供暖系统组成根据电热膜发热原理，若想增加电热膜的使用效率，需要对电热膜的结构进行分析，在目前的电热膜组成结构中，主要有以下几个方面：（1）电热地膜;（2）T型电缆;（3）绝缘防水快速插头;（4）温控器;（5）温度传感器。
以上就是组成电热膜的结构。
通过电热膜的使用能够将电能转换成热能，从而达到房屋整体供暖的效果。
按照目前我国电气设计要求，低温辐射电热膜在使用时，适宜选择供电方式为低压220V单相交流方式，也可以增加不同形式的供电方式。
在电膜系统中，应根据房屋具体功能以及电力供电形式进行综合性的考量，最终形成电热膜的供电系统。
