ZN2000系列电子皮带秤说明书
电子皮带秤说明书
第一章技术参数及系统构成ICS-20A、17A、14A系列电子皮带秤，是在皮带输送系统中对散状物料进行连续计量的理想设备,具有结构简单、称量准确、使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。
广泛地应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。
说明书主要对20A/17A、14A系列皮带秤系统的安装、运行、校准与维修等工作加以说明。
有关扩展板（打印与通讯）仅作简要介绍。
1.1主要技术指标1.1.1系统功能动态累计误差：20A皮带秤系统优于±0.5%17A皮带秤系统优于±0.25%ICS-14A皮带秤系统优于±0.25%称量能力：6000t/h以下皮带宽度：500-2200mm皮带速度：0.1-4m/s环境温度：称架-20℃-60℃积算器-10℃-50℃1.1.2载荷传感器性能非线性：小于额定输出的0.05%重复性：小于额定输出的0.03%滞后：小于额定输出的0.03%激励：10VDC1.1.3速度传感器频率范围：0-1.2KHZ 精确度0.05% 分辨率10-4米/秒1.1.4 HN9001电脑积算器性能精度：优于0.05%电源：220V-15%+10%50HZ±2%;25VA激励电压输出：10±5%VDC至速度传感器增速板输出：未稳压的24VAC累重显示输出：八位带小数点，最小显示0.01t流量显示输出：四位带小数点，单位为每小时吨远程累计输出：在累重显示器上的每个计数相当于10kg、100kg、1t电流输出：可选择4-20mA或0-20mA，输出电流正比于流量打印接口：μP16打印机通讯接口：可选择RS-232或RS-485开口尺寸；285×140(宽×高)重量输入：一只或两只载荷传感器的毫伏级信号速度输入：数字速度传感器的脉冲信号1.2系统组成及工作原理：20A、17A、14A系列皮带秤由三个主要部分组成：称重桥架、速度传感器与积算器。

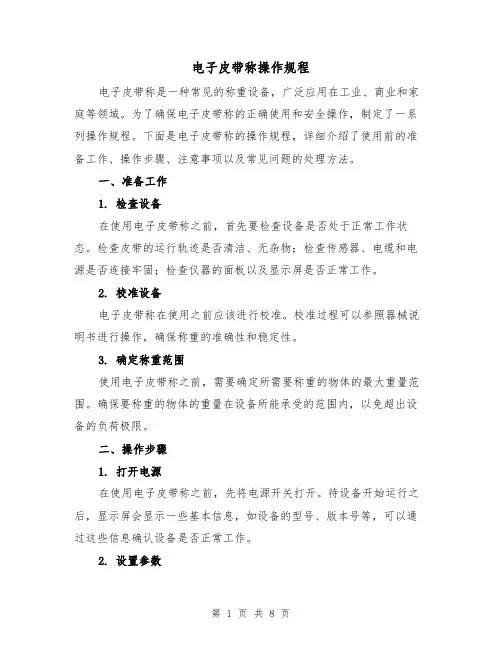

电子皮带称操作规程（三篇）
电子皮带称操作规程电子皮带称是一种常见的称重设备，广泛应用在工业、商业和家庭等领域。
为了确保电子皮带称的正确使用和安全操作，制定了一系列操作规程。
下面是电子皮带称的操作规程，详细介绍了使用前的准备工作、操作步骤、注意事项以及常见问题的处理方法。
一、准备工作1. 检查设备在使用电子皮带称之前，首先要检查设备是否处于正常工作状态。
检查皮带的运行轨迹是否清洁、无杂物；检查传感器、电缆和电源是否连接牢固；检查仪器的面板以及显示屏是否正常工作。
2. 校准设备电子皮带称在使用之前应该进行校准。
校准过程可以参照器械说明书进行操作，确保称重的准确性和稳定性。
3. 确定称重范围使用电子皮带称之前，需要确定所需要称重的物体的最大重量范围。
确保要称重的物体的重量在设备所能承受的范围内，以免超出设备的负荷极限。
二、操作步骤1. 打开电源在使用电子皮带称之前，先将电源开关打开。
待设备开始运行之后，显示屏会显示一些基本信息，如设备的型号、版本号等，可以通过这些信息确认设备是否正常工作。
2. 设置参数根据所需要称重物体的特性，设置合适的参数。
包括零点校准、单位设置、精度设置等。
参数设置的方式通常可以通过设备的面板上的按键进行操作。
3. 放置物体将需要称重的物体放置在皮带上，确保物体的重心位于皮带的中央位置。
同时要注意避免物体跌落或者损坏设备。
4. 启动皮带当物体放置妥当后，可以启动皮带进行称重。
可以通过面板上的按钮或者遥控器来启动和停止皮带的运行。
在启动之前，要确保皮带运行平稳，没有卡阻和异常声响。
5. 读取重量待皮带运行一段时间后，可以读取重量信息。
重量信息可以通过设备的显示屏显示出来，也可以通过连接到计算机的软件来查看。
6. 完成称重当读取到符合要求的重量数据后，可以停止皮带的运行。
将称重结果记录下来，或者存储到计算机中。
三、注意事项1. 避免超载在使用电子皮带称进行称重时，要确保所称重物体的重量不要超过设备所能承受的范围。
皮带称说明书
累计量显示范围
0～999999t，0～999kg
瞬时流量显示范围
0～9999t/h，0～9999Kg/h
-3-
静电放电
接触放电：6kV（试验等级为 3 级）
电
电源端口：电压峰值：1kV（试验等级为 2 级）
电快速瞬变脉冲群
磁
信号线端口：电压峰值：0.5kV（试验等级为 1 级）
实际给料量，使之达到目标流量。 2.2 适用范围例举 1）计量皮带秤
2）配料皮带秤
3）定量皮带秤
4) 配料螺旋秤
5) 配料失重秤
6）定量加料秤
2.3 技术规格
项目 电源范围
AC85～240V，50/60Hz
技术指标
功率
<15W
电源保险丝容量
250V,0.5A
温度范围
-10～40℃
相对湿度
<90%RH

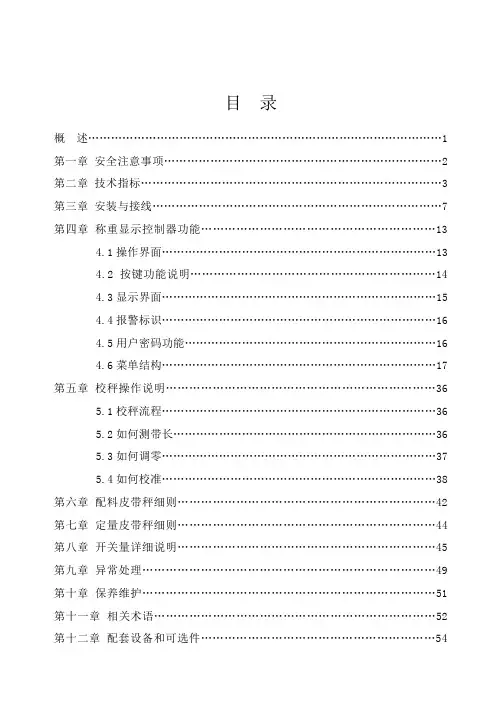

目录
概 述…………………………………………………………………………………1 第一章 安全注意事项………………………………………………………………2 第二章 技术指标……………………………………………………………………3 第三章 安装与接线…………………………………………………………………7 第四章 称重显示控制器功能……………………………………………………13
通
抗静电能力
±6KV 接触放电，±8KV 气隙放电（适用于 RS485、CAN）
讯
1：RS232（标配）
通讯接口
2：RS485（选配 RS485 通讯板）
3：CANBUS（选配 CANBUS 通讯板）
4：以太网（选配以太网通讯板）
-5-
通讯协议 波特率 通讯距离
1：ＭodBus RTU 2：ModBus/TCP（选配以太网网通讯板） 3：ProfiBus-DP（选配 ProfiBus-DP 通讯板） 4：定制用户协议
皮带秤说明
电子皮带秤常用术语1、自动称量一一称量操作不需要人为干予，并可按照预先确定的程序处理测量数据，提供称量结果。
称为自动称量。
（具有自动称量的衡器叫自动衡器）。
2、自动调零一一皮带在运行情况下，不需要人来干予，调零装置可以根据设定的程序自动进行空带零值测试、处理结果并提供零值显示。
3、半自动调零一一调零装置在人为给出指令后，自动进行零值测试处理结果并提供零值显示。
4、手动调零一一调零装置由操作人员进行监视并进行调整，如用电位器调零。
5、量程一一零点调准后对同一物料量或同一模拟量显示值大小6、运行托辊一一支承在输送机机架上的托辊称作运行托辊。
7、称量托辊一一支承在秤架上的托辊称作称重托辊。
8、称重域托辊一一是指对称量结果产生影响较大区域的托辊，包括称重托辊和靠近称重托辊前后的运行托辊，我厂S 孔是指秤架上两组托辊及靠近秤架的后三组和前三组运行托辊。
XE 、S 孔是指秤架上四组托辊和前五组后五组运行托辊。
9、称量段一一物料通过皮带秤时对称量产生等效影响的那一段长度。
如多托辊皮带秤是指秤架两端称重托辊轴线的距离加上两端称重托辊和相距离最近的运行托辊轴线间距离的一半。
10、模拟试验一一模拟皮带速度或模拟物料流量的试验称为模拟试验。
也可两者同时模拟进行试验，习惯称静态试验。
11、最大流量一一称的最大荷重和皮带最大速度所得出的流量也是皮带秤的标称流量。
（记为Qmax）。
12、最小流量一一当皮带秤低于这个流量运行时，可能导致称量结果相对误差超过规定，这个流量称为最小流量，（记为Qmin）我们国家标准规定是35 ％最大流量，美国等国家规定50 ％最大流量。
13、平均流量一一累计量和流量持续时间的商值。
14、最大小时累计量-----最大流量下持续一小时的累计量（记为Cmax ）。
15、最小累计量—皮带秤在实物和模拟标定时流量在最大流量和最小流量之间，试验累计量低于这个量时，累计误差可能超过规定值，这个量称为最小累计量。
皮带秤仪表操作说明
皮带秤操作手册承德承申自动化计量仪器有限责任公司技术热线：0314---2182228销售热线：0314---2181616目录仪表的键盘和前面板-------------------------------------2 仪表功能----------------------------------------------------4 仪表程序----------------------------------------------------4 仪表的启动和停止----------------------------------------7 显示事件信息----------------------------------------------7 服务数据----------------------------------------------------7 标定功能----------------------------------------------------8 调零-----------------------------------------------------12 计数器1或2的复位-------------------------------------12 安装与调整-------------------------------------------------13 维护与保养-------------------------------------------------14 事件信息-----------------------------------------------------14（一）仪表的键盘1各按键的作用如下：启动键和停止键。
（用于启动和停止控制器）上下选择键（预选下部显示；功能选择）左右选择键（预选下部显示：开关量）复位计数器。
（将计数器清零）FUNC 调用功能菜单和事件信息正文需要按此键。
电子皮带秤使用说明
电子皮带秤技术指标：1.系统动态误差：±0.25%，±0.5%，±1%2.称量范围：10t/h ~ 4000t/h3.皮带宽度：300mm ~ 2400mm4.皮带速度：0.2m/s ~ 5m/s5.皮带机倾角：0 o ~ 20oC-5型控制器使用说明测量状态控制器液晶屏幕上一行显示当前被测物料的瞬时流量，单位吨/小时，下一行显示已通过秤体的被测物料的总重量，即累计量，单位吨。
键盘功能说明1.“参数/选择”键：a.进入参数功能;b.翻页功能；c.移动光标功能。
2.“调试/数字”键：a.进入调试功能；b.返回上一级菜单；c.数字循环功能。
3.“功能/确认”键：a.进入功能项；b.确认功能。
参数项说明1.进入参数项方法a.在测量状态下，按“参数/选择”键，可进入参数项一级菜单。
参数项分为一级菜单和二级菜单。
一级菜单显示如下：一．流量参数：二．端口参数：三．重量参数：四．速度参数：五．PID控制参数：六．时间参数：当仪表进入一级菜单后，按“参数/选择”键，可循环显示以上六项一级菜单；按“调试/数字”键，可返回测量状态；按“功能/确认”键，可进入二级菜单。
2.参数项二级菜单说明当屏幕显示一级菜单的状态下，按“功能/确认”键，可进入相应的二级菜单。
二级菜单将显示具体的参数项和参数值。
当需要修改参数时，可通过按“参数/选择”键将光标移到要修改的位置（连续按“参数/选择”键，光标将从左到右循环移动）：按“调试/数字”键可修改光标位置的数值（连续按下“调试/数字”键，数值将从0-9循环显示）；按“功能/确认”键将保存该参数并进入下一项二级菜单。
a.“一流量参数”。
包括“设定流量”、“流量系数”、“零点值”和“瞬时量切除” 4项二级参数。
1.“设定流量”：现场工艺要求所需的单位给料量。
参数范围：0-999.99吨/小时。
出厂默认值：100.00吨/小时。
2.“流量系数”：仪表测量值达到真实值须乘以的百分数。
电子皮带秤使用使用说明
电子皮带秤使用使用说明一、电子皮带秤的安装1.选址：选择一个平整、无障碍的地方进行安装，避免安装在有振动或强磁场的地方。
2.固定：使用螺栓将电子皮带秤固定在地面上，确保其稳定性和安全性。
3.连接电源：将电子皮带秤与电源连接，确保电源稳定。
二、电子皮带秤的操作步骤1.打开电源：按下电子皮带秤的电源按钮，待指示灯亮起后，即可开始使用。
2.设置参数：根据实际需要，设置皮带宽度、皮带速度、传感器灵敏度等参数。
3.校准皮带：将测试物体放在皮带上，调整皮带的位置，使其与传感器对齐，然后按下校准按钮进行校准。
4.开始测量：按下开始按钮，电子皮带秤开始工作，显示屏上将显示物体的重量。
5.结束测量：测量结束后，按下停止按钮，电子皮带秤停止工作。
6.记录数据：将测量结果记录下来，可以通过打印机或USB接口导出数据。
三、电子皮带秤的注意事项1.使用前检查：在使用电子皮带秤之前，应先检查设备是否正常，如电源是否接通，显示屏是否正常显示等。
2.避免过载：在使用电子皮带秤时，应确保物体不超过其额定载荷，以防止设备受损。
3.保持清洁：定期清洁电子皮带秤，避免灰尘和杂物进入设备，影响测量精度。
4.防止水浸：电子皮带秤是一种电子设备，应避免长时间暴露在潮湿环境中，以防止设备受潮。
5.避免震动：电子皮带秤对震动比较敏感，使用时应尽量避免设备受到外界震动。
6.定期维护：定期对电子皮带秤进行维护，包括清洁、校准、检查电源线等。
7.注意安全：在使用电子皮带秤时，应注意自身安全，避免手指被夹伤或皮带滑动导致意外。
8.遵守规定：在使用电子皮带秤时，应遵守相关规定和操作流程，确保正常使用。
电子皮带秤校验使用说明书
DCX型电子皮带秤动态校验装置使用说明书江苏赛摩拉姆齐技术有限公司地址：徐州市金山桥开发区科技园电话：（0516）7793650，7793651传真：（0516）7793652 邮编：221004目录1.概述 (2)2.主要技术指标及功能 (2)3.工作原理 (3)4.仪表面板操作说明 (4)5.设备安装要求 (4)6.电子皮带秤的动态校验 (5)7.维护保养 (6)8.易损件目录 (7)9.电气原理图、总装图……………………………………1.概述电子皮带秤是对皮带输送机输送的散状物料进行连续称量的一种计量设备，其使用方便，称量准确，目前已广泛应用于各行各业的各个领域。
由于传输皮带作为负荷承重装臵，是电子皮带秤计量设备本身的一个组成部分，因此使计量精度和稳定性受各种因素的影响诸多。
为了保证电子皮带秤使用时的计量精度就必须经常对电子皮带秤进行校验。
但是，目前电子皮带秤常规的模拟校验方法精度不高，而实物校验又很繁锁，因此长期以来国内外都在探讨和寻求一种更为方便实用的校验方法，以解决电子皮带秤校验难的问题。
DCX－Ⅱ型电子皮带秤动态校验装臵是我公司经多年研究，在反复试验的基础上开发研制的一种即能保证校验精度又操作简捷实用的校验电子皮带秤的新产品。
本装臵在校验过程中近似地模拟了实物随输送机皮带运行的状态，与其它的模拟方法相比较，更接近于实物校验状态。
装臵的配套仪表采用了先进的电路设计及单片机技术，可动态跟踪全部校验过程，并将电子皮带秤所通过的标准重量在仪表上进行显示，其结果与实物校验接近一致。
本装臵原理科学、操作安全方便、自动化程度高、省时省力。
适用于电力、冶金、化工、矿山、港口、粮食等行业电子皮带秤的动态校验。
本装臵主要由链码圈、链码升降装臵、支架、机架、托辊和控制仪表等另部件组成。
2.主要技术指标及功能：校验重复性：优于±0.1%；校验精度：优于±0.1%；允许误差：±0.2.5%；工作环境：2.3.1.温度、湿度：仪表：温度：0～40℃；；相对湿度：≤85%；机械装臵：温度：-30℃～+60℃；相对湿度：≤85%；2.3.2.电源电压：仪表：AC220V±15%；50HZ±1%；机械装臵：AC380V±15%；50HZ±1%；适用范围：皮带输送机输送量：≤10，000ｔ/h;皮带输送机带宽：300～4000 mm；皮带输送机带速：0.02～4 ｍ/s;皮带输送机皮带倾角：≤18°；皮带输送机的托辊为平面型或三节槽型；功能：能与电子皮带秤进行同步操作，相同量程或流量的校验状态可多次重复。
电子皮带秤称重计量作业指导书
企業標準电子皮带秤称重计量作业指导书Administrative Standard for Enterprise Standardization目次目次 (I)前言.............................................................................................................................................................. I I 电子皮带秤称重计量作业指导书. (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 职责 (2)5 管理规则 (2)6 管理内容与方法 (3)7 流程表 (3)8 称重计量设备管理考核细则 (5)附录A 江苏南热发电有限责任公司进厂煤电子皮带秤校验步序 (7)附录B 江苏南热发电有限公司#03电子皮带秤校验报告 (9)附录C 江苏南热发电有限公司入炉煤电子皮带秤校验步序 (10)附录D 江苏南热发电有限公司#07A/B电子皮带秤校验报告 (11)前言为规范江苏南热发电有限责任公司入厂煤、入炉煤称重计量工作，管理使用好计量设备，充分体现准确、合理、公平、公正、公开的原则，取得客户的信任，实现双方共赢的目的，特制定《电子皮带秤称重计量作业指导书》（以下简称《指导书》）。
《指导书》依据相关国家标准、电力行业标准，结合公司的实际情况制定。
本《指导书》的附录A、B、C、D是《指导书》的规范性附录，本《指导书》在颁布执行过程中需不断补充完善。
使用本《指导书》的各部门，除应符合本《指导书》外，尚应符合国家法律法规及其他相关标准的规定。
本《指导书》由江苏南热发电有限责任公司标准化委员会提出并归口。
本《指导书》由江苏南热发电有限责任公司标准化办公室组织起草。
本《指导书》的主要起草人：×××本《指导书》的审核人：×××本《指导书》的审定人：×××本《指导书》的批准人：×××本《指导书》由江苏南热发电有限责任公司标准化委员会负责解释。
电子皮带秤说明书4-15-2
电子皮带秤安装使用维护说明书徐州三原中控技术有限公司中国·徐州目录一、电子皮带秤安装 (1)二、2000型系列称重仪表使用说明书 (2)第一章前沿 (2)1.1 概述 (2)1.2 环境参数 (2)1.3 电源 (2)1.4 称重传感器 (2)1.5 主板数字输入端口 (2)1.6 主板数字输出端口 (2)1.7 通讯板/电流板（选购件） (2)1.8 主要性能 (2)1.9 主要功能 (3)第二章安装 (3)2.1 总述 (3)2.2 安装 (3)2.3 安装警示 (3)2.4 接线 (3)2.5 仪表初始设置 (4)第三章操作明细 (10)3.1 前面板 (10)3.2 菜单显示 (10)3.3 运行显示 (11)3.4 校准 (12)第四章菜单 (12)4.1 主菜单1 (12)4.2 主菜单2 (15)4.3 主菜单3 (25)4.4 主菜单4 (25)4.5 主菜单5 (28)4.6 主菜单6 (29)4.7 主菜单7 (30)附1 通讯板配置（选购件） (31)附2 电流输入/输出板（选购件） (31)附3 参数设定记录 (32)三、皮带秤的日常维护 (34)一、电子皮带秤安装1、总则我公司出厂的所有皮带秤系统,不论它们是何种用途均具有较高的可靠性和精确度。
但在安装时若能按下列准则安装可使皮带秤系统的最高性能得以发挥，并不绝对限制于每台皮带秤安装时都要遵守全部条件，但是越是强调它的工作性能，这些条件就越重要。
所以，要解决好必要的一些条件和影响，可以大大提高皮带秤的使用精度。
2、外部环境影响(1)由于风力、雨天、曝晒等对称重的影响较大，所以应保护皮带秤和输送机尽量避免露天安装，免受影响。
（2）附近有振动源，腐蚀性气体，强磁场及大型机电设备干扰，都将使秤的寿命或精度降低。
3、计量段要有足够的强度，在托辊间的相对挠曲不超过0.4cm，输送机计量段部分不得有晃动。
有条件的可以在输送机下进行加固，目的是减少振动，提高计量精度。
皮带秤使用说明书
皮带秤使用说明书目录1、概述...............................................2、ICS-XF系列皮带秤称重传力机构 ......................2.1 简介....................................................2.2皮带秤系统主要技术参数..................................2.3 产品的使用及调整、维护..................................2.4 注意事项................................................3、XK3108型称重显示控制器 ............................3.1主要技术参数............................................3.2 产品基本功能和特点......................................3.3计量系统工作原理........................................3.4、操作说明...............................................3.4.1指示灯说明..........................................3.4.2选择显示累计量及显示分度值设置；....................3.4.3快捷键显示功能：....................................3.4.4称量................................................3.4.5调零................................................3.4.6挂码校正.............................................3.4.7挂码检验.............................................3.4.8实物校正.............................................3.4.9键盘锁...............................................用户密码锁................................................PID调节功能设置 (13).1 比例系数 (13).2 积分时间 (13)参数......................................................3.4.12.1查询参数........................................修改参数 (14)参数说明 (14)3.5异常、故障分析和排除 (27)3.5.1称重显示控制器的故障报警 (27)3.5.2常见故障和维修....................................... 附录1：参数记录...................................... 附录2：后面板接口. (32)1、概述我公司长期致力于皮带秤的研究和生产，系统稳定、可靠；在外协件、外购件的选型上，多采用国内国际具有先进工艺、技术的商家产品，以保证系统安全可靠；XK3108型称重显示控制器具有称量、配料PID控制、定时自动打印累计量等功能，吨脉冲输出接口、RS232、RS485通讯接口、4～20mA输入输出等接口。
电子皮带秤使用使用说明
电子皮带秤使用使用说明
一、前言
感谢您购买本产品。
本使用说明书将为您提供电子皮带秤的使用方法、注意事项和维护方法等相关信息。
在使用之前，请仔细阅读本说明书，遵
循所有的操作步骤和安全注意事项。
二、产品介绍
1.产品外观：本产品采用轻便的设计，外观美观大方，具有人性化的
操作界面。
2.主要功能：本产品主要用于测量物体的重量，适用于物流、仓储、
制造等行业。
三、使用方法
1.开机准备
在使用之前，请确保电子皮带秤的电源充足，并接通电源线。
2.称重操作
将待称重物体放在皮带上，并确保物体平稳放置。
按下“开始”按钮，电子皮带秤开始运转，同时显示屏上将会显示物体的重量。
3.数据处理
四、注意事项
1.适用范围
本产品适用于在室内环境下使用，不适用于高温、潮湿和腐蚀性气体
等恶劣环境。
2.安放位置
请将电子皮带秤放置在稳固平整的工作台面上，确保稳定性和准确性。
3.操作人员
请确保有合格的人员进行操作，不要将操作权交给未经培训的人员。
4.避免撞击
请避免电子皮带秤与其他物体进行撞击，以免损坏。
5.维护保养
五、故障排除
1.显示异常
2.秤体抖动
若电子皮带秤在使用过程中出现抖动，可能是秤体不稳或底座不平，
可以检查并进行调整。
六、售后服务
1.质保期
本产品享有一年质保期，若在质保期内出现故障，可享受免费维修或
更换服务。
2.售后服务
七、总结。
HM2015称重仪表说明书
低流量报警，多路输入/输出等功能，有多种通讯协议。 ZN2000 系列称重仪表采用了多种通讯功能，这些通讯功能使得仪表可与计算机，打印机连接，
输入/输出功能可用于驱动继电器、电机启动器、开关等。
所有数据和用户指令都能在它上面显示，按键采用轻便式薄膜开关防腐键盘，安装方便，易于人
员的设定、操作和维护。
测量出皮带称上皮带一周长度,精确到 3mm,输入后按确认键,屏幕显示
--启动皮带— 等标志通过参考点
按开始键 开始 中止
在皮带上做出明显标志,以称架上某点为参考点,启动皮带,等到皮带上标志运行通过参考点时按开始
键
标志每次通过参考点
点按一次计数键
0000 秒 000 周
皮带给料机提供一个控制电流环，通常用于控制给料量，控制方式为 PID 控制。可控制的过 程变量为给料量，给料量可以通过本地设定或远程模拟量输入信号设定。 本地设定可以通过键盘输入设定 远程设定可以通过模拟量输入信号设定
两种设定可以通过键盘上的 远程/本地 键选择 皮带给料机控制器有两种控制状态 自动：皮带给料机的输出由控制器根据用户的设定值经 PID 控制算法自动控制 手动：控制输出值由操作员通过使用键盘输入或串行通讯来设定 两种设定可通过键盘上的 自动/手动 键选择
(1) 把电源关闭 (2) 不要把信号线和电源线或其他具有强磁干扰电缆布放在同一导管内; (3) 仪表外壳和导管应一点接地; (4) 检查所有边线是否正确并牢固; (5) 严禁使用“兆欧表”检查线路； (6) 电源进线应安装断路器（最大 20A），断路器的安装位置应便于操作并有明确标识用于
本仪表； (7) 壁挂式仪表所有导管应从机箱底部进入，不应从机箱顶部或侧面进入。嵌入式应从后方
-2-
电子皮带秤使用说明书(总)
1.概述ICS-XB 型电子皮带秤计量系统，是充分发挥了动态计量技术和计算机通讯技术优势的一种智能型、多功能、高精度在线实时计量器具，适用于多种行业的输送过程计量，计量精度0.5级，对周围环境无污染。
ICS-XB 型电子皮带秤计量系统由工控机、避雷器、数据通讯接口、 智能仪表/分站、皮带秤秤体、称重传感器等设备组成。
整套系统结构见下图：1#分站1#皮带秤2#分站2#皮带秤3#分站3#皮带秤4#分站4#皮带秤8#分站8#皮带秤8#皮带秤2#皮带秤1#皮带秤主要特点：① 皮带秤秤体为下置式秤架、耳轴式支点设计，结构合理、稳定可靠； ② 不锈钢金属密封波纹管式称重传感器，能够有效的消除侧向力对称重的影响； ③ 选用先进的计量、采集、通讯为一体的仪表，信号采集速度快、精度高、功能强； ④ 工控机与智能仪表之间采用半双工基带式通讯方式，数据传输可靠性强、距离远； ⑤ 现场数字显示（5年停电记忆），工控机可以对智能仪表进行远程参数设定； ⑥ 具有皮带秤零点自动补正功能； ⑦ 开停信号为触点式。
2．工作条件供电电源：220V/127V AC 50Hz 5A ；允许电压波动范围： -10%～20%；环境温度：15℃～35℃；相对湿度：40～85%；大气压力：80～110Kpa ；清洁，无强磁场干扰，无爆炸性介质和腐蚀性气体。
3. 工作原理当物料从秤体通过时，经交流接触器常开触点产生开停信号，物料的重量通过皮带与称重托辊作用于称重传感器,被检测出单位重量（kg/m）信号,将两个信号输入智能仪表内部演算器加以运算而得到瞬时流量，并进行积分累计，再经传输至工控机，作为实时监测，采集信息并存储汇总，实现显示皮带秤的当前工作状况，并随时查询，日、月、年及总累计量，用户可随时分析历史数据，运算公式如下：F1= K ( U1-U0 )F= F1﹒LP=Σ F﹒dtF1 负载（Kg/m）U1 称重传感器瞬时信号（mV）U0 零点信号（mV）K 量程（m/mv）F 流量 (t/h)L 皮带线速度（m/s）P 累计量4.技术特性⑴工控机工控机是台湾研华原装进口的，供电电源：AC 220V，允许波动电压范围：-10%～20%，如果现场电压不稳定，要加装电脑专用的UPS稳压电源。
申克电子皮带秤中文说明书
申克皮带秤技术资料一、概述VEG20610型仪表是用于计量和控制喂料设备的计量计算系统。
该仪表适用于以下的控制系统：1.定量给料机通过控制给料机的皮带速度，从而控制喂料流量。
2.带预料机的皮带秤通过控制预料机来调整皮带负荷，从而控制喂料流量。
3.皮带秤通过皮带速度控制皮带负荷，从而控制喂料流量。
二、前面板示意图图1 VEG20610前面板示意图2-1 显示5*7点阵，荧光显示，2行，每行20个字符，字符高度为6mm。
上行显示器左边：运行信息右边：设定给料量单位是kg/h或t/h下行显示器左边：事件信息右边：可选择为实际流量、皮带负荷、皮带速度。
2-2信号灯2个绿色的LED信号灯和3个红色的LED信号灯。
绿色信号灯：操作准备好。
红色信号灯：有故障或极限值超出信息。
2-3键盘可触摸柔性薄膜键盘。
键说明：启动停止选择下行显示器显示内容／选择功能复位计数器FUNC功能键，调用分配功能和事件信息DEL取消键，应答事件信息。
删除输入数字。
ESC放弃键，退出功能ENT确认键，确认输入应答输入DA T修改键，准备输入，例如：输入设定流量数字键输入负号和小数点2-4显示参数定义I = 喂料速率实际值单位：kg/h或t/h单位时间内通过皮带的物料量。
P = 喂料速率设定值单位：kg/h或t/h依据设定值控制实际值。
Z = 累积量单位：kg或t累积量= 喂料速率×喂料时间V = 输送皮带的速度单位：m/sQ = 皮带负荷单位：kg/mGravimetric(重量模式): 控制模式V olumetric(容积模式): 非控制模式Y = 控制器调节量单位：mAXd = 控制偏差单位：%2-5仪表工作方式重量模式：控制模式。
容积模式：非控制模式。
注：在上行显示器的左边显示“V”，表明是容积工作方式，没有“V”显示，表明是重量工作方式。
2-6 计量原理连续测量皮带负荷Q和皮带速度V，并把它们相乘，通过计算得到的结果是喂料率I 计算公式：I=Q*V*3600I单位：kg/h Q单位：kg/m V单位：m/s把实际流量I与设定流量P进行比较，得到其差值，将该差值通过PI调节后，送到变频器的信号输入端，通过变频器控制交流电机的转速，从而调整输送皮带速度，改变V值，使得I和P一致，达到定量给料的目的。
ICS皮带秤使用说明书及2000仪表操作
第一章绪言１．１概述本公司20，17系列电脑皮带称，是在皮带输送系统进行连续计量的理想设备，具有结构简单、称量准确，使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且使用于酸、碱、盐及大气副食环境。
广泛的应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。
说明书主要对20/17系列皮带称系统的安装、运行、校准和维修等工作加以说明。
1．2主要技术指标1．2．1系统性能·动态累计误差：20皮带称优于±0.5%17皮带秤优于±0.25%·称量能力：6000 t/h 以下·皮带宽度：500 ～2200mm·皮带速度：0.1 ～ 4 m / S·环境温度：秤架-20℃～60℃积算器–10℃～50℃1．2．2称重传感器性能·非线形：小于额定输出的0.05 %·重复性：小于额定输出的0.03 %·滞后：小于额定输出的0.03 %·激励：10 VDC1．2．2 速度传感器性能·频率范围：0~1.2K1．2．2积算器性能（a）环境参数1．室内/室外安装地点应近可能靠近称重传感器，注意防尘，防潮。
2．储存温度-40℃— +70℃运行温度-10℃— +50℃3．最大相对湿度：95%（b）电源·220VAC±10% 50Hz·保险丝2A·EMI/RFI 滤波器（c）称重传感器·仪表提供10VDC ± 10%， 200mA 激励电源，可并联4个称重传感器·最大输出信号 33mV·电缆距离大于 60 米（不超过 900米）时采用激励补偿电路跳线选择本地或远程补偿（d）主板数字输入端口仪表主板提供3个可编程输入端口，接收干触点开关信号。
（e）主板数字输出端口仪表主板提供3个可编程输出端口，24VDC 集电极开路输出。
电子皮带称说明书
负荷传感器连接
输出电压：+10DC，
周期计量：50ms（50Hz），
噪声抑制：依靠周期计量；结合A/D转换
载荷：R（负荷传感器）min80Ω
线缆：电压降至Max30%，Max.500m
计量X围：0 — 30 mV
停电
称重数据，标准值，计算机读数，累加器脉
冲在停电后可存贮十年。
串行打印机接口
型号：RS232
数据格式：8数据码，1停止码，无奇偶
间 隔：无电流
连接器：9针，sub-D(HD20)
打印数据：累计值
串行主接口
型号：RS422或RS85
数据格式：同上
连接器：7针，X5
数据：所有计量数据、控制命令、信息。
速度输入
频率：5-2500Hz
型号：2芯接触开关（Namur）
监控：线缆断裂、短路
信号状态：MIN信号-open
MAX信号-open
ALARM-open
START驱动-closed
偏差-closed
预给料机 START-closed
称体运行 closed
负 载： Max，230V（AC）1A电感
如果错误信号，“CPU NOT OK”出现，那么所有的电都断开。
输入控制
数量：6
类型：24V（DC）±30%，5Ma，绝缘电流
信号状态：有效状态可由参数编程进行电压控制。
模拟输出 1
电流：0/4-20mA
载荷：Max.500Ω
参考：OV（用户选择），电镀绝缘
分辨度：4096d±1d
输出：可以选择“流量、皮带负载，带速或偏差”
如果出现“CPU NOT OK”，那么输出信号变为0mA
ZN2000系列仪表说明书
接线端子接入。 4 注意事项
(1) 不要剪短称重传感器的电缆线,使用同一导管； (2) 传感器信号线不应和电源线使用同一导管； (3) 屏蔽电缆的屏蔽层应单端接地； (4) 机箱必须接地。
二、 仪表初始设置
ZN2000 系列称重仪表使用说明书
--卷动开始— 按[卷动]键选择
1) 设定累计单位 按下卷键(向下箭头),仪表显示
--显示卷动 2— 累计单位 >t< 选择 确认
按选择键切换选项,按确认键确认选项 2) 选择流量单位
按下卷键,仪表显示
--显示卷动 4— 流量单位 > t /h < 选择 确认
默认单位:t (吨) 选择单位:t,kg (公斤)
低流量报警，多路输入/输出等功能，有多种通讯协议。 ZN2000 系列称重仪表采用了多种通讯功能，这些通讯功能使得仪表可与计算机，打印机连接，
输入/输出功能可用于驱动继电器、电机启动器、开关等。
所有数据和用户指令都能在它上面显示，按键采用轻便式薄膜开关防腐键盘，安装方便，易于人
员的设定、操作和维护。
最大值：400 秒 最小值：0 秒 默认值：2 秒
默认:无 可选:皮带速度,时间,kg/m,无
-5-
徐州中能三原测控技术有限公司
XUZHOU ZHONGNENGSY M&C TECHNOLOGY CO,,LTD
选择所需选项,按确认键
2. “秤数据”设定
按菜单键，返回主菜单 2，按秤数据 屏幕显示
--卷动开始— 按[卷动]键选择
XUZHOU ZHONGNENGSY M&C TECHNOLOGY CO,,LTD
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章序言一、概述中能三原ICS系列电子皮带秤是一种先进的微机控制动态称重仪器，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理、紧凑，具有完善的称重和控制数学模型，并具有多种输入、输出信号形式。
其结构简单、称重准确、工作稳定、运行可靠、操作方便、维护量极少。
不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。
广泛地应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。
ICS系列皮带秤可根据您的选择提供ZN201、ZN2001、ZN2105等系列高智能化仪表和国产、进口传感器。
本书主要针对30、20、17、14系列皮带秤系统的安装、操作、校准和维修等方面加以说明。
二、主要技术指标1、系统性能系统动态校验累计误差：ICS-14型优于±0.125%；ICS-17A型优于±0.25%；ICS-17B型优于±0. 5%；ICS-20型优于±0. 5%；ICS-20B型优于±1%；ICS-30型优于±1%仪表不确定度：优于0.05%称量范围：1~6000t/h皮带宽度：0~2200mm皮带速度：0.05~4m/s皮带输送机倾角：≤18°适应托辊形式：三节槽型托辊及平托辊环境温度：秤架为-40ºC ~+70ºC2、载荷传感器性能非线形：小于额定输出的0.03%FC非重复性：小于额定输出的0.03%FC滞后性：小于额定输出的0.03%FC温度灵敏度：零值时为±0.0003%/ºC 满值时为±0.0003%/ºC允许短时过载：150%激励电压：10VDC3、速度传感器性能（内置编码器型）频率范围：0~100kHz测速度围：>0.05m/s4、称重控制仪性能准确度：优于0.025%电源：220V（-15%~+10%）50Hz±2% 功率：50V A输入：重量输入：从一只、两只或四只称重传感器传来的毫伏信号速度输入：从数字式速度传感器传来的脉冲信号输出：输出激励电压：10VDC±5%输出至速度传感器：24VDC滚动式、下拉式菜单方式显示瞬时流量，累积重量，溢出报警状态可显示原来参数值，新输入参数值，操作状态提示电流输出：可选择0~20mA或4~20mA电流输出，该信号正比于流量。
（可选件）通讯接口：可选择RS-232/RS485。
（可选件）三、系统组成、功能及特点可选件1、系统组成ICS系列电子皮带秤主要由四个部分组成：称重桥架、称重传感器、速度传感器和称重控制仪。
2、基本工作原理将装有称重传感器的称重桥架，安装与皮带输送机的纵梁上，通过称重传感器支撑的桥架和称重托辊检测皮带上的物料重量，产生一个正比于皮带载荷的电输出信号；同时速度传感器直接连在主动滚筒或大直径的测速滚筒上，产生一系列脉冲信号，每个脉冲代表一个皮带长度，脉冲的长度正比于皮带速度，称重控制仪将以上两种信号用积分方法，把皮带速度和皮带负荷（kg/m x m/s）进行积算，并转换成数字量，在显示器上分别显示出瞬时流量和累计重量。
3、特点该称重桥架结构简单，力的传递环节少，其独具特色的杠杆设计使外表积灰面积减至最低；由于采用了无摩擦耳轴支点，防震、防蚀、防尘，维护量小，现场安装简单方便；其抗侧向力、水平分力的设计，使得皮带跑偏及水平分力、皮带张力对传感器的影响较小；高强度的矩型材料刚性好，变形小，保持了秤架受力和长期稳定性。
称重传感器隐埋安装，防水、防尘，双层密封，寿命长，稳定性好。
速度传感器连接在主动滚筒或大直径的测速滚筒上，皮带接触面大、包角大，可最低限度消除测速装置与皮带接触打滑所产生的误差。
ZN2001/2105型称重控制仪，为智能数字化操作数字处理积分与累加方面具有最佳的无漂移稳定性所有数据、指令均通过面板软键简单送入，操作方便。
具有自动校准、自动调零、自动调间隔、自诊断故障等功能。
具有挂码、链码和实物标定功能及停电数据保持功能。
积算控制仪有壁挂式、嵌板式，可任意选择；机壳外表为密封，防震、防蚀、防尘、防水结构。
第二章皮带秤安装准则一、概述中能三原ICS系列电子皮带秤系统适应各种场合，其准确度和可靠性都是很高的，但是，作为一个高精度的系统，它的精确度很大程度上取决于秤的安装精度、装配质量和正确的使用。
二、安装准则安装前，应考虑到以下条件，作为安装准则，以确保系统达到最佳性能。
1、风和气候的影响由于称重的误差大小很大程度上取决于风速，所以应保护皮带秤和输送机免受风和气候的影响。
（避免露天安装）。
2、输送机支架对安装皮带秤的输送机架，应用足够的刚度和满足要求的支撑，尤其是在计量段和其前后从（+4）到（-4）的托辊间的相对挠度不超过0.5mm为最好。
在装秤的部位，输送机不应有伸缩、接头或纵梁的拼接，必要时要加固补强。
3、秤的安装位置皮带秤应安装在输送机张力变化最小的地方，最好装在输送机靠机尾部的地方。
一般讲，应装在靠近尾轮处离开落料点的距离不小于皮带速度下一秒钟移动距离地2~5倍为佳。
四托辊秤（ICS-14、ICS-17A）安装位置距离尾部落料点距离大于9m二托辊秤（ICS-17B、ICS-20A）安装位置距离尾部落料点距离大于5m如有导料栏板（犁煤器），秤的安装位置与其距离应不小于三个托辊间距（ICS-17B、ICS-20A）或五个托辊间距（ICS-14、ICS-17A），以减少其与皮带接触后对秤精度的影响。
4、凹形线段的皮带输送机若输送机有凹段曲面，秤也应装在直线段上，与凹形曲线部分相切的那一点（向上升的），秤架尾部与切点间的距离大于12m，而且秤的前后至少应保证有四组以上的托辊与皮带良好接触，否则将严重影响秤的准确度。
5、凸形线段的皮带输送机若输送机有凸段曲面，秤也应装在直线段上，秤架尾部直线与曲线段的切点间的距离大于五组托辊间距或大于6m的距离，以避免皮带弯曲而造成动态的影响。
6、均匀的皮带载荷虽然称重系统可以在20%~100%的变化范围内准确地工作，但还是要求输送物料尽可能地均匀。
为减少料量的波动，可在落料点出口处安装高度调整插板。
7、单点落料对于高精度的装置，输送机应只有一个点落料，以保证整个落料过程中皮带张力恒定。
8、输送机倾角输送机的倾角应小于18º，且速度不应太快，以免物料产生滑动，对大倾角、高速度的输送系统中，应保证皮带秤定位在离落料点较远的距离上。
9、皮带张紧装置为了达到称重系统的最佳精度，所有长度超过12m的输送机均应有恒定的拉力式或重力式张紧装置，环境温度经常变化的地方，如确实不稳时，更应配备以上装置，以提高称量系统的精度。
10、称量称重托辊皮带秤上的称重托辊与输送机上的托辊应具有相同的型号规格，其制造精度应有所提高。
要求其径向跳动小于0.2mm，轴向窜动小于0.5mm，并且转动灵活，转动阻力小，以减少皮带对其施加的切向动力。
11、托辊槽形角对于所有高精度的电子皮带秤推荐槽形角最好≤30º，在某些条件下，35º的槽形角也可接受，对于大于35º的槽形角，则达不到精度要求。
12、拖辊的校准皮带秤的固定拖辊和前后的各三组拖辊应该进行尺寸校准，同时秤应按要求用垫片上下调节使秤不受皮带张力变化的影响。
称重拖辊和称重拖辊前后各三组拖辊要非常精确地校准以使称重平台或称重段尽可能地准确，这些拖辊的安装是很严格的。
对整个皮带输送机进行精细的拖辊校准是非常重要的，它可以保证在各种皮带荷重条件下得到理想的皮带槽形变化。
以上准则是为确定皮带秤系统将来可达到的长期或短期的总体精度，而应该遵循的，从而保证皮带秤的性能和称量精度达到最佳效果。
第三章皮带秤安装一、概述皮带秤的安装是一项专业性很强的技术工作，特别是在现场进行组装的秤，因此要求安装调试人员具有丰富的经验，才能保证安装质量，同时又要求需方给予必要的人员及相应的工具配合，以能达到最佳效果。
现以ICS-17A秤为例，阐述安装调试程度。
二、术语1、称重桥架称重桥架包括在制造厂已调整组装好两个桥架，一个载荷传感器支承梁架和两个承受拉力的精密应变式载荷传感器。
2、称重托辊指安装在称重桥架上的托辊。
3、称重区域托辊指包括称重托辊和与其相邻两边的几组托辊，安装图上的这些托辊标志为（+）或（-），至少有四至六组标有（+）（-）的托辊与称重托辊一起进行精确调准。
它们被看作是称重系统的一部分，并且对皮带秤的总精度和操作方面起着重要作用。
三、安装位置安装位置的选定，参照“安装准则”一节进行。
四、安装准备确定了皮带秤安装位置后，即可进行下面的工作：（1）把秤区的一段皮带（+4）（-4）挪开或用其它方法将皮带抬起一定的高度和距离，把这段输送机打扫干净，以便安装调试。
（2）从（+4）到（-4）间的托辊中找出准确的中心位置，并在每个托辊的中心位置作出标记。
（3）拆除从（+4）到（-4）间所有的托辊，以便进行桥架的安装。
1、称重桥架的安装（1）采用已知的基准点或者采用对角线的方法确定（+4）和（-4）托辊的尺寸位置并进行安装，在其支架下面用垫片垫高6mm。
（2）把已连接好的桥架和载荷传感器支承梁架装置放入输送机框架内，注意主副秤架的方向，主秤架带耳轴支承的一端对着输送机的尾部，绝不可装反。
（3）确定输送机的中心线，确定中心线时应细心，因为所有的测量工作都以此中心线为基准的。
（4）将秤对准中心位置后，校正水平，钻孔固定，根据情况垫上垫片，支承耳轴应转动轻松并不产生其它应力，最后将穿入的螺栓将秤和输送机机架紧固。
（5）将被拆除的托辊支架和托辊全部装上，并调整好托辊间距，间距误差控制在±0.8mm 以内，以（+4）或（-4）托辊为基准，调整好其余各组托辊的间距，并保持平行。
（6）施放基准线，用Ф0.4~0.5mm的细钢丝或高强度尼龙线，将其从（+5）至（-5）的托辊处张紧，其线应与（+4）到（-4）各托辊为作好标记的中心位置对齐，两侧的托辊同样拉上基准线并对齐托辊中心。
（7）调整称重域水平，以（+4）或（-4）托辊为基准参考点，测量其余托辊的水平，称重域托辊和称重托辊与作为其基准的托辊的水平距离测量精度应控制在±0.5mm以内，如有必要各托辊应用垫片调整，确保偏差在±0.5mm以内。
（8）在输送机回程皮带上找一理想位置，安装测速滚筒，要保证测速滚筒与皮带纵向垂直，并使皮带与测速滚筒有10º~30º的包角，以确保测速的准确，然后安装上测速传感器。
比较好的包角为15º~20º。
（1）~（8）项是一项很精细的工作，秤的精度和长期稳定性很大程度取决于它们，因此要高度重视。
以上方法的调整，可以避免逐级对比所造成的累积误差。
