电子元器件封装图示大全.

合集下载

集成电路封装图

集成电路封装图

常用集成电路芯片封装图三极管封装图LQFP BQFP PQFPSC-70SOJSSOPSOP TQFP常见集成电路(IC)芯片的封装SIP(Single In-line Package)PGA(Pin Grid Array Package)PLCC(Plastic leaded Chip Carrier).CSP (Chip Scale Package)DIP,SIP,SOP,TO,SOT元件封裝形式(图)各元器件封装形式图解, 不知道有没有人发过. 暂且放上!CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。

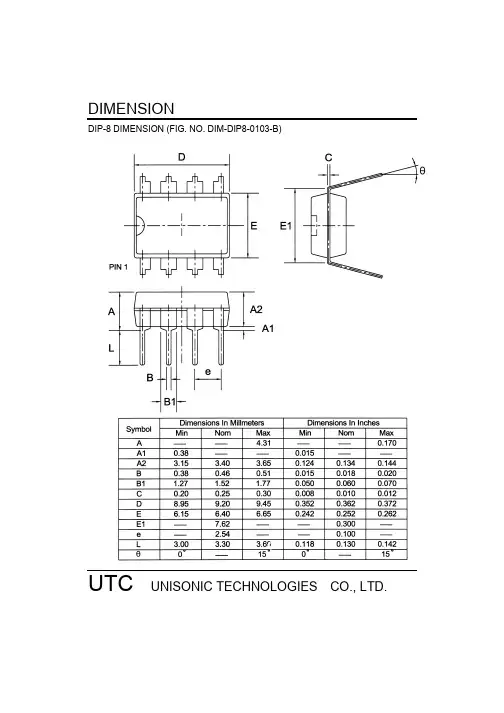

插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。

PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式,外形呈正方形,32脚封装,四周都有管脚,外形尺寸比DIP封装小得多。

电子元器件封装简介及图解

电子元器件封装简介及图解

电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中,为了将元器件固定、安装于电路板,而绘制的与元器件管脚相对应的焊盘、元件外形等。

由于它的主要作用是将元件固定、焊接在电路板上,因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求,元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系,如图6.8所示,否则直接关系到制作电路板的成败和质量。

小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形,以便于元件安装和检测,与此对应集成块表面的第一脚位置有小点标志。

由图6.8可知,元件封装一般由二部分组成:焊盘和外形轮廓,其中最关键的组成部分是和元件管脚一一对应的焊盘,它的形状和参数如图6.9所示。

焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上,因此它的各参数直接关系到焊点的质量和电路板的可靠性,一般包含如下参数:焊盘长度(X-Size)、焊盘宽度(Y-Size)、孔径(Hole Size)、序号(Designator)、形状(Shape)等。

在PCB编辑器中双击焊盘,即可打开焊盘属性对话框,可以修改或设置焊盘各属性。

在元件封装中,除了焊盘本身的参数至关重要外,焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致,否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题,元件封装的合理选择非常重要。

图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓,相对于焊盘而言,它的参数要求没有焊盘参数那么严格,一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图,它一般在顶层丝印层(Top Overlayer)绘制,默认颜色为黄色。

外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性,从而便于元件的整体布局,同时还便于元件的安装。

在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中,存放着大量的PCB元件封装库,在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装,熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提,而合适的选择元件封装是成功制作电路板的第一步。
