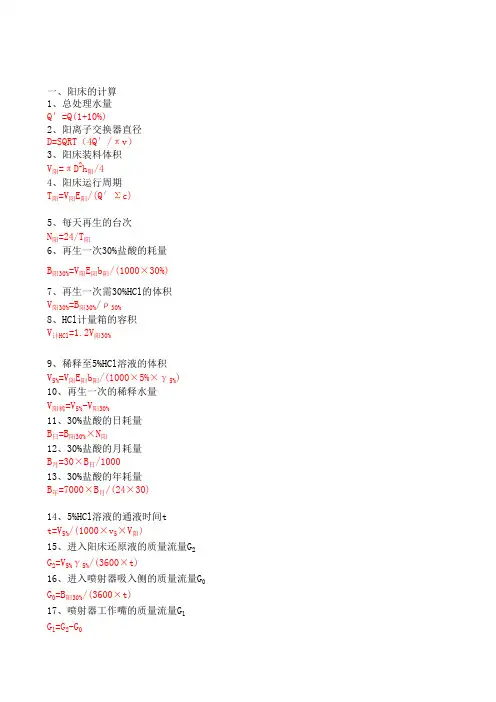

一、阳床的计算1、总处理水量Q′=Q(1+10%)2、阳离子交换器直径D=SQRT（4Q′/πv）3、阳床装料体积V阳=πD2h阳/44、阳床运行周期T阳=V阳E阳/(Q′Σc)5、每天再生的台次N阳=24/T阳6、再生一次30%盐酸的耗量B阳30%=V阳E阳b阳/(1000×30%)7、再生一次需30%HCl的体积V阳30%=B阳30%/ρ30%8、HCl计量箱的容积V计HCl=1.2V阳30%9、稀释至5%HCl溶液的体积V5%=V阳E阳b阳/(1000×5%×γ5%)10、再生一次的稀释水量V阳稀=V5%-V阳30%11、30%盐酸的日耗量B日=B阳30%×N阳12、30%盐酸的月耗量B月=30×B日/100013、30%盐酸的年耗量B年=7000×B月/(24×30)14、5%HCl溶液的通液时间tt=V5%/(1000×v5×V阳)15、进入阳床还原液的质量流量G2 G2=V5%γ5%/(3600×t)16、进入喷射器吸入侧的质量流量G0 G0=B阳30%/(3600×t)17、喷射器工作嘴的质量流量G1G1=G2-G018、喷射系数μ=G0/G119、喷射器的特性值20、喷嘴直径d P=A×SQRT(G1)21、圆筒形混合室直径d H=B×SQRT(G2)22、圆筒形混合室长度L u=4×d H23、吸入管管径D0=1000×SQRT(4×V阳30%/(3600×1000×π×v0×t))24、入口管管径D1=1000×SQRT(4×V阳稀/(3600×1000×π×V1×t))25、出口管管径D2=1000×SQRT(4×V5%/(3600×1000×π×V2×t))二、阴床的计算1、阴树脂的装料体积V阴=T阳×Q′(ΣA-HCO3-+CO2/44)/E阴2、阴树脂的实际装料体积V实=1.15×V阴3、阴床直径D=SQRT（4Q′/πv）4、阴离子交换树脂的装料高度h A=4×V实/(π×D2)5、再生一次30%NaOH的耗量B A30%=V实×E阴×b A/(1000×30%)6、再生一次30%NaOH的体积V30%=B A30%/γ30%7、NaOH计量箱的容积V NaOH=1.2×V30%8、稀释至4%NaOH溶液的体积V4%=V实×E阴×b A/(1000×4%×γ4%) 9、再生一次的稀释水量V稀=V4%-V30%10、30%NaOH的日耗量B日=B A30%×N阳30T/h已知参数10%为自用水率v=25m/h D=1.2mh阳=2m V=2.26m3阳E阳=1000mol/m3T阳=26.43hΣc:原水中阳离子的总和,mmol/L阳离子2.85mmol/LN阳=0.91台次/d 再生水平b阳=55g/mol(100%HCl)B阳30%=414.33Kg/次ρ30%=1.149Kg/L V阳30%=360.6L 1.2:安全系数V计HCl=432.72L取V计HCl=500Lγ5%=1.023Kg/L V5%=2430.11LV阳稀=2069.51LB日=377.04KgB月=11.31T一年以7000h计B年=109.97TV5=5m3/(m3·h)t=0.22h5%HCl G2=3.14Kg/s 30%HCl G0=0.52Kg/sG1=2.62Kg/sμ=0.2背压P2=1.472×105P a,查表得P′P=31060kgf/m2h0=29960kgf/m2h b=1349kgf/m2A=7.293 B=8.843d P=11.81mm取d P=15mmd H=15.65mmL u=62.61mmv0为被吸入管内的流速,取1m/s D0=24.08mm取D0=25mmV1为稀释水在入口管内的流速,取2m/s D1=40.8mm取D1=40mmV2为稀释水在入口管内的流速,取2m/s D2=44.21mm取D2=45mmΣA为原水中阴离子总和,只含强酸的阴离子，不包含HCO3-,mmol/L V阴=6.46m3 CO2为除碳器出水中浓度,取3mg/L阴离子2.85mmol/L E阴=350mol/m31.15为当阳床失效时,阴床还未失效的富余系数V=7.42m3实v=20m/hb A为再生水平,取60g/molγ30%为NaOH溶液的密度,取1.328Kg/Lγ4%为NaOH溶液的密度,取1.043Kg/L36T/hQ′=36m3D=1.4mV阳=3.08m3T阳=30h阳离子2.85mmol/LN阳=0.8台次/dB阳30%=564.67Kg/次V阳30%=491.44LV计HCl=589.73L取V计HCl=1000LV5%=3311.83LV阳稀=2820.39LB日=451.74KgB月=13.55TB年=131.76Tt=0.22hG2=4.28Kg/sG0=0.71Kg/sG1=3.57Kg/sμ=0.2d P=13.78mm取d P=15mmd H=18.29mmL u=73.16mmV阴=9.01m3阴离子2.85mmol/LV实=3.53m3D=1.51m取D=1.5mh A=2mB A30%=247.1KgV30%=186.07LV NaOH=223.28LV4%=1776.85L V稀=1590.78L B日=197.68Kg。
XXX项目除盐水离子交换计算书
m³ m/h m³ /h min min m³ /h min m³ m/h min m³ /h m³ 15 8 min min m/h min m³ /h m³ m³ /h m³ min m³ /m2.min m³ /h m³ Mpa m/h min m³ /h m³ DLT5068-2006
2% 5~7m/h
DLT5068-2006
4% ≤5m/h
t/m³ DLT5068-2006 t/m³ kg m³ m³ GB/T50109-2006 m³ 台 m³ m/h m³ /h min m³ min m³ 5.0% 5.0%
1.3~1.5Βιβλιοθήκη DLT5068-20065% ≤5m/h
同步再生，取进酸、 进碱时间大值
参考书籍或规范
备注
水量（m³ /h） 3000.00
3000.00 3000.00 进水总阴离子含 量（meq/L） 0.04
以NaCl计
0.04 0.04
mol/m³ R kg/m³ R mol/m³ R kg/m³ R m m m/h
DLT5068-2006 DLT5068-2006
80kg/m³ R 100kg/m³ R
70.65 17.50
10 15 70
DLT5068-2006 DLT5068-2006
10m/h 15min
v置换= t置换= Q置换=v置换×S= q置换=Q置换×t置换/60=
35.325 17.500 70 35.000
5 30 35 48
t混脂= t混脂= Q混脂=v混脂×S= q混脂=Q混脂×t混脂/60=
0.00 0.00
m³ m³ d 台 m³ m³ m³ d 台 m³ m³ m³ d 台 m³
离子交换设计计算书(有公式)
