家具设计表达 草图与设计
《10布置理想的家居》作业设计方案-初中美术人美版八年级上册
![《10布置理想的家居》作业设计方案-初中美术人美版八年级上册](https://img.taocdn.com/s3/m/6dfc7b60366baf1ffc4ffe4733687e21af45ffd8.png)
《布置理想的家居》作业设计方案(第一课时)一、作业目标本次美术作业设计的主要目标在于培养初中学生的审美能力和创造能力,通过对“理想的家居布置”这一主题的探讨与实践,学生能够更好地理解家居空间布局的基本原则和设计技巧,提升他们的艺术素养。
同时,该作业旨在激发学生探索艺术与日常生活的关系,提升他们对美好生活的向往和追求。
二、作业内容本次作业的内容是设计一个理想的家居空间布局方案。
学生需从以下几个方面进行创作:1. 空间分析:根据房间的面积、形状和采光情况,合理规划空间布局。
2. 色彩搭配:选择适合的色彩搭配方案,营造出温馨、舒适和具有个性化的家居氛围。
3. 家具选择:根据空间大小和功能需求,选择合适的家具进行摆放。
4. 装饰品布置:运用装饰画、摆件等物品,增添空间的层次感和艺术感。
5. 照明设计:考虑不同区域的照明需求,合理布置灯具。
三、作业要求1. 学生需自行选择一个房间进行设计,并利用美术课上学到的色彩、形状、比例等知识进行空间规划。
2. 色彩搭配要合理,家具和装饰品的选择应与整体风格相协调。
3. 设计过程中要充分考虑实用性和美观性,既要满足生活需求,又要体现艺术审美。
4. 作业需以手绘或电脑绘图的形式呈现,要求线条清晰、色彩丰富且具有层次感。
5. 作业完成后需附上设计说明,包括设计理念、色彩选择、家具与装饰品的选择理由等。
四、作业评价作业评价将根据以下几个方面进行:设计的整体布局是否合理、色彩搭配是否协调、家具与装饰品的选择是否得当、设计的实用性和美观性以及作业的完成度和创意性。
评价将采用教师评价和学生互评的方式进行,以鼓励学生相互学习和进步。
五、作业反馈1. 教师将对学生的作业进行详细点评,指出优点和不足,提出改进建议。
2. 学生需根据教师的评价和同学的建议,对作业进行修改和完善。
3. 作业反馈将作为下一课时教学的重要依据,帮助学生更好地掌握家居设计的知识和技巧。
通过以上作业设计方案旨在通过实践操作,让学生们亲身体验家居设计的乐趣和挑战,提高他们的审美能力和创造能力。
家具设计课实验报告(3篇)
![家具设计课实验报告(3篇)](https://img.taocdn.com/s3/m/e8b7fe6bf02d2af90242a8956bec0975f465a4fe.png)
第1篇一、实验目的通过本次家具设计课的实验,旨在培养学生的设计思维、创新能力以及实践能力。
通过学习家具设计的基本原理、方法和技巧,提高学生对家具设计领域的认识和审美水平,培养学生的专业素养和团队协作精神。
二、实验内容1. 家具设计基础知识了解家具设计的历史、流派、风格、材料、工艺等基础知识,为后续设计提供理论支持。
2. 家具设计方法学习家具设计的方法,包括创意构思、草图绘制、效果图制作、三维建模等。
3. 家具设计实践根据设计要求,进行实际家具设计,包括选题、方案构思、材料选择、工艺制作等。
三、实验过程1. 实验准备(1)查阅相关资料,了解家具设计的历史、流派、风格、材料、工艺等基础知识。
(2)确定实验主题,明确设计要求。
(3)准备实验所需工具和材料。
2. 实验实施(1)创意构思:根据设计要求,进行创意构思,包括家具的形状、结构、功能、材料等。
(2)草图绘制:将创意构思转化为草图,进行初步的方案表达。
(3)效果图制作:根据草图,绘制效果图,进一步表达设计方案。
(4)三维建模:使用三维建模软件,将设计方案转化为三维模型。
(5)方案优化:根据效果图和三维模型,对设计方案进行优化。
(6)材料选择:根据设计方案,选择合适的材料。
(7)工艺制作:根据设计方案和材料,确定制作工艺。
3. 实验总结(1)分析实验过程中遇到的问题及解决方法。
(2)总结实验经验,提高设计能力。
(3)对实验成果进行评价,提出改进意见。
四、实验结果与分析1. 实验成果本次实验设计了一款具有现代简约风格的家具,包括沙发、茶几、电视柜等。
该家具设计注重实用性与美观性的结合,充分体现了设计者的创意和审美。
2. 实验分析(1)设计过程中,通过创意构思,将现代简约风格与实用功能相结合,体现了设计者的创新意识。
(2)在草图绘制阶段,设计者注重方案的简洁性和功能性,为后续效果图制作奠定了基础。
(3)效果图制作过程中,设计者注重细节处理,使设计方案更具真实感和立体感。
家具结构设计(必修)
![家具结构设计(必修)](https://img.taocdn.com/s3/m/da334127caaedd3383c4d3fe.png)
透视草图除一般以单线条表现外观轮廓 外,也常画出阴影和其他线条以突出主体 效果,并显示表面的材料质感。
2.视图:徒手勾画,多使用方格纸。方 格大小以5×5或10 × 10为好。
3.尺寸:是考虑家具造型、结构的依据
包括外形的总体尺寸、满足使用要求
的功能尺寸等
二、设计图:按视图已定的尺寸以 投影的方法画出轮廓,有必要时加 以上色。
设计图的表现方法:铅笔画、钢笔 画、水彩渲染、水粉重彩、及国画、 油画等
一、设计草图:是设计人员徒手勾 画的一种图,以透视草图居多。
包括透视图、视图、尺寸等,及 说明性简图。
设计草图根据其使用范围,设计人员 可选用合适的图纸,图幅、画法也不 受任何约束。
设计草图中包括以下几种:
1.透视图:是设计图中重要的图形,为 迅速表达设计者的构思,常使用铅笔,一 般都是徒手勾勒。
2.特点:要求具备生产该家具的所 有技术条件。是生产全过程的依据。
一、视图
(一)组成:由基本视图、局部详图、 (个别零件的)局部视图组成
1.基本视图:常以剖视图的形式出现。 选择的剖视种类时:
a.要尽可能多的表达清楚内部结构, 特别是连接部分结构。
b.图形不要过多。 c.剖面的选择还要能反映真实的家具
大样图方格网 必须注明尺寸。
第四节 家具图样的尺寸标米为长度单位,图下 不必注写“毫米”;
2.线性尺寸有尺寸线、尺寸界线、尺寸起止符号 和尺寸数字组成。尺寸线、尺寸界线均为细实 线;
3.尺寸数字可以写在尺寸线上方,也可将尺寸线 断开,中间写数字;
4.尺寸线上的起止符号一般采用与尺寸线倾斜45º 左右的短线表示也可使用小圆点。
b.尽可能使有关零部件集中编号。
c.当将明细表直接画在标题栏上方 时,编号的零部件填写要从下往上 填,可避免因遗漏而无法补齐。
家具设计草图分析报告
![家具设计草图分析报告](https://img.taocdn.com/s3/m/3d5a2017814d2b160b4e767f5acfa1c7aa0082ea.png)

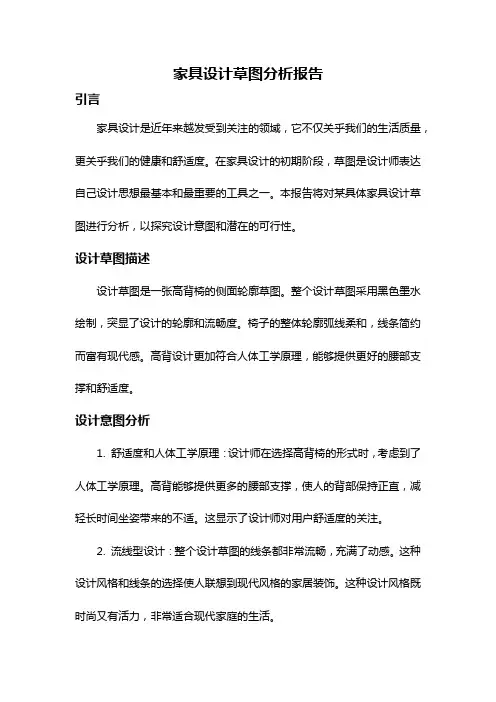

家具设计草图分析报告引言家具设计是近年来越发受到关注的领域,它不仅关乎我们的生活质量,更关乎我们的健康和舒适度。
在家具设计的初期阶段,草图是设计师表达自己设计思想最基本和最重要的工具之一。
本报告将对某具体家具设计草图进行分析,以探究设计意图和潜在的可行性。
设计草图描述设计草图是一张高背椅的侧面轮廓草图。
整个设计草图采用黑色墨水绘制,突显了设计的轮廓和流畅度。
椅子的整体轮廓弧线柔和,线条简约而富有现代感。
高背设计更加符合人体工学原理,能够提供更好的腰部支撑和舒适度。
设计意图分析1. 舒适度和人体工学原理:设计师在选择高背椅的形式时,考虑到了人体工学原理。
高背能够提供更多的腰部支撑,使人的背部保持正直,减轻长时间坐姿带来的不适。
这显示了设计师对用户舒适度的关注。
2. 流线型设计:整个设计草图的线条都非常流畅,充满了动感。
这种设计风格和线条的选择使人联想到现代风格的家居装饰。
这种设计风格既时尚又有活力,非常适合现代家庭的生活。
3. 功能性和多用途:设计草图中的高背椅还加入了一些功能性的设计元素。
例如,座椅下方有一个隐藏的储物空间,可以用于放置书籍、遥控器等常用物品。
这种设计使椅子不仅仅是一个坐具,还可以提供额外的收纳空间。
潜在可行性分析1. 材料选择:设计草图未具体说明所使用的材料,但我们可以推测,椅子的外壳可能采用塑料或者木材制造,而座椅则可能使用柔软的材料,如布料或皮革。
这种设计草图在实践中的可行性较高,因为这些材料容易获得且制作成本较低。
2. 生产工艺:根据设计草图上的线条和形式,这款高背椅可以是注塑成型或木材加工制造而成。
注塑成型可以实现较高的复杂度和一体化形式,而木材加工则能够营造出更加自然和纹理感的外观。
3. 人体工学可行性:从草图的形状来看,这款高背椅的设计符合人体工学原理,但需要进一步的工程设计与测试确认是否真正符合人体工学要求。
例如,椅子的曲线是否与人的脊椎曲线相匹配,而高度和角度是否适合大多数人的坐姿。
产品设计草图样
![产品设计草图样](https://img.taocdn.com/s3/m/bee281b6900ef12d2af90242a8956bec0975a5f8.png)
产品设计草图样如下:产品设计草图样产品设计草图样是产品设计领域中的重要工具,用于传达设计师的构思和想法。
它是设计师和客户之间的桥梁,能够帮助他们在产品开发过程中保持一致性和理解。
在草图样中,设计师可以细致地描绘产品的外观、功能和结构。
本文将首先介绍产品设计草图样的基本要素和格式,然后深入分析其重要性和用途。
产品设计草图样通常包括以下要素:标题、图例、比例尺、尺寸、标注和注释。
标题应简明扼要地描述产品并表明草图样的目的。
图例解释了草图中的符号和标记,使人们能够理解设计意图。
比例尺用于确定草图中尺寸的准确性,以保持设计的比例关系。
尺寸表示产品的几何特征和尺寸要求,让客户了解产品的大小。
标注则用于标示部件的材料、颜色和特殊功能,以便更好地理解设计。
注释可以提供更多的背景信息和设计说明,以帮助他人理解设计意图。
在产品设计草图样中,每个元素都有其独特的作用。
标题可以让客户快速了解产品的基本信息,而图例则确保设计师和客户对符号的理解一致,避免误解和混淆。
比例尺的使用可以使客户更好地理解产品的大小和尺寸关系,而尺寸和标注则为产品的制造提供了准确的参数和指导。
注释可以提供进一步的设计背景和说明,帮助客户和设计师更好地交流和沟通。
产品设计草图样在产品开发过程中起到至关重要的作用。
首先,它可以帮助设计师将自己的想法和构思传达给客户和团队成员。
通过草图,设计师能够更直观地展示产品的外观、功能和结构,让他人更容易理解并提供反馈。
其次,草图样也可以用于与制造商之间的沟通。
设计师可以将草图样发送给制造商,以确保他们理解并正确制造产品。
同时,草图样也可以作为产品开发的参考和文档,供团队成员在不同阶段使用和参考。
除了基本要素和用途外,产品设计草图样还可以通过实际的案例和示例进一步阐释。
例如,在汽车设计领域,草图样可以用于描述和传达车身线条、轮毂设计和灯光布局等方面。
通过草图样,设计师可以直观地展示汽车的外观和风格,帮助客户和团队成员更好地理解设计。
《家具设计方法教案》课件
![《家具设计方法教案》课件](https://img.taocdn.com/s3/m/55dd6f8f112de2bd960590c69ec3d5bbfc0ada1a.png)
《家具设计方法教案》PPT课件第一章:教案简介1.1 教案目的1.2 教案内容1.3 教学方法1.4 教学对象1.5 教学时间第二章:家具设计基本概念2.1 家具的定义2.2 家具的分类2.3 家具的功能与要素2.4 家具设计的原则2.5 家具设计的意义第三章:家具设计流程与方法3.1 设计前的准备3.2 设计草图与构思3.3 设计制图与材料选择3.4 设计评估与修改3.5 设计呈现与展示第四章:家具设计创新与趋势4.1 家具设计的创新思维4.2 家具设计的前沿趋势4.3 设计创新案例分析4.4 设计创新实践4.5 创新思维的培养第五章:家具设计实践与案例分析5.1 设计实践的意义5.2 设计实践案例介绍5.3 设计实践操作步骤5.4 案例分析与讨论5.5 实践成果展示与评价《家具设计方法教案》PPT课件第六章:家具设计的基本要素6.1 家具的形式与功能6.2 家具的材料与结构6.3 家具的尺度与人体工程学6.4 家具的色彩与质感6.5 家具的细节设计第七章:家具设计的风格与流派7.1 传统家具设计风格7.2 现代家具设计风格7.3 当代家具设计风格7.4 不同流派的家具设计特点7.5 风格与流派对家具设计的影响第八章:家具设计的材料与工艺8.1 家具常用材料介绍8.2 材料的选择与搭配8.3 家具制作的基本工艺8.4 工艺对家具质量与风格的影响8.5 环保材料与可持续发展第九章:家具设计的市场与用户9.1 市场调研的重要性9.2 用户需求分析9.3 设计的市场定位9.4 设计与市场趋势的结合9.5 用户体验与反馈第十章:家具设计的评价与展示10.1 设计评价的标准与方法10.2 设计评价的实践案例10.3 设计展示的形式与技巧10.4 设计作品的推广与传播10.5 设计评价与展示的重要性《家具设计方法教案》PPT课件第十一章:计算机辅助家具设计11.1 CAD软件在家具设计中的应用11.2 3D建模软件在家具设计中的使用11.3 虚拟现实与增强现实在家具设计中的应用11.4 计算机辅助设计案例分析11.5 计算机辅助设计的优势与挑战第十二章:家具设计的可持续性12.1 可持续设计的基本概念12.2 环保材料在家具设计中的应用12.3 可持续设计的原则与实践12.4 可持续设计与循环经济12.5 可持续性设计的案例分析第十三章:家具设计的创新技术13.1 数字化制造技术在家具设计中的应用13.2 物联网技术在家具设计中的应用13.3 3D打印技术在家具设计中的潜力13.4 创新技术对家具设计的影响13.5 创新技术的未来发展趋势第十四章:家具设计的企业实践14.1 家具设计企业的运营模式14.2 企业设计与市场需求的关系14.3 企业设计与创新策略14.4 企业设计与品牌建设14.5 企业设计案例分析第十五章:教案总结与拓展学习15.1 教案的回顾与总结15.2 学生作品的评价与反思15.3 家具设计的学习资源与推荐15.4 家具设计的职业发展前景15.5 拓展学习与持续进步重点和难点解析重点:1. 家具设计的定义、功能要素和设计原则。
Visio家居设计实例详解
![Visio家居设计实例详解](https://img.taocdn.com/s3/m/4812b7b381c758f5f71f6724.png)
Visio 2003家居设计实例详解Visio是一个图表绘制程序,它可以帮助你创建说明和组织复杂设想、过程与系统的业务和技术图表。
使用Visio创建的图表使你能够将信息形像化,并能够以清楚简明的方式有效地交流信息。
Visio包括了机械工程、建筑设计图、组织结构图等16种绘图类型,这里我们以时下最为流行的家居设计为例,说明Visio的使用方法与技巧。
一、“个人天地”单间设计实例说明:王小姐拥有一个仅25平方米的一居室。
她希望充分发挥有限空间的作用,布置成一个小小的安乐窝:既当起居室,又兼作餐厅,还要当客厅,不时与朋友小聚。
如图1所示。
1.户型结构规划我们先来画出单间墙壁、壁柱与阳台。
如果是商品房,可参照开发商提供的平面布置图绘制房间结构。
如果没有平面布置图,可以自己量一下尺寸。
(1)准备工作启动Visio,在出现的“选择绘图类型”列表中,选择“建筑设计图”类别的“家居规划”模板。
点击“文件→页面设置”菜单命令,在出现的“页面设置”对话框中,点击“打印设置”选项卡,设置“打印纸”为“纵向”;点击“页面尺寸”选项卡,设置“页面方向”为“纵向”;再点击“绘图缩放比例”选项卡,选择“预定义的缩放比例”项,在下拉列表中选择比例为“1:10”。
现在,可以在“页面尺寸”项中看到绘图区为“5.94×8.41”,是近50平方米,已经足够大了。
点击“确定”按钮。
(2)新建墙壁点击“形状”区的“墙壁、外壳和结构”类目,拖曳一个矩形“房间”到绘图区。
我们可以调节形状周围的8个矩形控制点,以更改大小,调节圆形控制点,以旋转它的方向。
右键点击“房间”形状,选择“属性”命令,在出现的“自定义属性”对话框中,设置“宽度”为3.5m,“高度”为6.9m。
点击“确定”按钮后,将“房间”移动到绘图区中央。
在离最上面墙壁2米处,还有一段内墙。
在“墙壁、外壳和结构”类目中找到“墙壁”项,拖到房间左侧墙壁。
设置属性为“墙长”0.7m,“墙厚”120mm,点击“确定”按钮。
《第8课最亲近的家具》作业设计方案-初中美术苏少版九上
![《第8课最亲近的家具》作业设计方案-初中美术苏少版九上](https://img.taocdn.com/s3/m/264cf17aabea998fcc22bcd126fff705cc175cb9.png)
《最亲近的家具》作业设计方案(第一课时)一、作业目标1. 培养学生对家具艺术的基本欣赏能力。
2. 增进学生对不同材质、样式家具的认识。
3. 训练学生观察和描述家具的造型、色彩和材质的能力。
4. 培养学生的美术创作能力,能够绘制出自己家中最亲近的家具。
二、作业内容作业内容为绘制一幅以“最亲近的家具”为主题的作品。
具体步骤如下:1. 准备阶段:学生需回家观察家中使用最频繁、与自己关系最亲密的家具,注意其形状、色彩、材质及在家中的位置。
2. 素材收集:记录家具的详细特征,包括线条、色彩搭配、装饰等元素,并拍摄照片作为绘画参考。
3. 绘画阶段:学生根据观察和拍摄的照片,在画纸上绘制出家具的轮廓和细节,注意比例和透视的准确性。
4. 材质表现:学生需尝试用不同的线条和色彩来表现家具的材质感,如木质、金属、玻璃等。
5. 环境渲染:可适当描绘家具所处的环境,如家具旁的摆设、照明等,以增强画面的层次感和真实感。
三、作业要求1. 绘画工具:学生需使用铅笔或素描笔进行草图绘制,再使用水彩、彩铅等工具进行上色和细节处理。
2. 尺寸要求:画纸尺寸适中,建议A3或A4大小,便于展示和评价。
3. 作品质量:画面应清晰,比例准确,色彩搭配合理,能够表现出家具的质感和空间感。
4. 创意性:鼓励学生发挥想象力,尝试运用不同的表现手法和艺术风格来绘制家具。
5. 时间要求:作业应在课内完成大部分绘画工作,以保证学生的参与度和完成度。
四、作业评价1. 评价标准:根据学生的绘画技巧、作品创意、画面效果等方面进行评价。
2. 互评方式:组织学生进行互评,让学生互相欣赏作品并给出评价和建议。
3. 教师点评:教师根据评价标准和学生的作品进行点评,指出优点和不足,并给出改进建议。
五、作业反馈1. 学生自评:学生需对自己的作品进行简要描述和评价,反思自己在绘画过程中的收获和不足。
2. 教师反馈:教师将对学生的作品进行详细反馈,包括技巧指导、创意启发和画面调整等方面的建议。
家具制图2
![家具制图2](https://img.taocdn.com/s3/m/85529c5fe97101f69e3143323968011ca300f73e.png)
表达家具内部或被遮挡部分的结构形状及各零部 件间的装配方式。 假想用一平面剖切开所要表达的物体,然后将挡 在前面的部分移去,再进行投影。这样获得的图 形就是剖视图。它将原来看不到的结构形状变成 可以看到。
1
剖视图分为:
全剖视图 半剖视图 局部剖视图 旋转剖视图 阶梯剖视图
2
全剖视图
38
零部件连接画法——连接件的画法
其他可拆连接件在局部详图或比例较大的 图形中,采用简化画法画出,必要时可注 明其名称、代号及规格。
39
家具专用连接件的连接画法
偏心连接件连接。
40
杯状暗铰链
41
杯状暗铰链
42
其它一些简化画法
在基本视图中有直径很 小的圆时,可用垂直相 交的两短线表示其位置, 再用引出线注明圆的个 数、直径大小或连接件 的名称、规格和代号等。
5
局部剖视图
当家具或零部件不对称时,可根据需要灵活确定剖 切位置和剖切范围,画出局部剖视图,以既表达局 部内部结构形状,又基本表达外形。 局部剖视中剖视部分与外形部分用波浪线为界。 局部剖视一般不加标注。
6
局部剖视图
7
旋转剖视图
用于表示倾斜于投影 面或具辐射状结构的 图形,剖切平面相交 线应与家具或零部件 上某对称中心线重合, 以免投影变形。 剖切后得到的剖视图 形以两剖切平面的交 线为轴。旋转成与投 影面平行再投影。
10
移出剖面——将剖面旋转90度,在原视图轮廓线外面画 出。 重合剖面——将剖面旋转90度,剖面画在轮廓线内部。 这时的标注仅仅画出剖切符号。如果剖面形状不对称还 要画上投影方向,也是一段粗实线,长约4-6mm,与 剖切符号线段垂直。 移出剖面的剖面轮廓线用实线画出;而重合剖面的剖面 轮廓线用细实线画出。
第八章 家具创意设计及构思方法
![第八章 家具创意设计及构思方法](https://img.taocdn.com/s3/m/7c0e0e2cf342336c1eb91a37f111f18583d00cd4.png)
圈背温莎椅(18世纪80年代)椅子 的靠背与扶手为一整体,组成椅圈, 当时在纽约十分流行。是美国由袋背 温莎椅改进而来。
弓背温莎椅( 18世纪80年代)是最为简 洁和易于加工的类型,靠背向下弯曲成弓 形,直接连接在座面后端。
扇背温莎椅(18世纪70年代)扇 贝温莎椅靠背的纺锤形杆件上端展 开,形成漂亮的扇形,扇背瀑莎椅 因此而得名。
家具设计
THE PROGRAM OF FURNITURE DESIGN
回顾上一次课的内容
第七章 家具设计中的人机工程学
第一节、家具中的人机工程学 卧具类家具的功能尺度分析, 凭倚类类家具的功能尺度分析, 存储类家具的功能尺度分析。
第二节、家具功能设计 满足使用者的需求,适应空间的特点
第一节、家具设计构思方法 第二节、几种家具创意设计的分析
模块化组合方式:
1、层叠式 2、嵌套式 3、装架式 4、拼装式 5、外插式
可拆分使用、可组合使用,可以 根据自己的需要,创造出多种形式的 办公空间。每个模块都有一个很高的 靠背,不仅能够保护隐私,还更大程 度上的减少了周围噪音的干扰。
基本模块包括三种铝制连接件,以及两 种胶合板,连接件和胶合板之间的链接方便, 组装简单,无需任何工具和胶水,利用模块 化的六边形自由组合出各种家具。
第八章 家具创意设计的构思方法
第一节 家具设计构思方法
清晰的思考方向 明确的设计目的
创意点=痛点
关注
思考
积累
再分析
设计构思方法
一、设计构思基础
设计构思是人脑思维的一种表现形式。
逻辑思维 + 形象思维 = 设计思维
思维是具有意识的人脑对客观现实的本质属性、内部规律自觉的、间接的和概括的反映。
家具设计图纸规范标准
![家具设计图纸规范标准](https://img.taocdn.com/s3/m/59e4347859fb770bf78a6529647d27284a733756.png)
家具设计图纸规范标准在家具设计领域,设计图纸是将创意和想法转化为实际产品的重要桥梁。
一份规范标准的家具设计图纸不仅能够清晰地传达设计理念,还能为生产制造提供准确的指导,确保家具的质量和工艺达到预期效果。
下面我们就来详细了解一下家具设计图纸的规范标准。
一、图纸的种类和用途家具设计图纸通常包括以下几种类型:1、概念草图概念草图是设计师在初步构思阶段绘制的,用于快速记录灵感和想法。
它可能比较粗糙,重点在于展现家具的大致形状、比例和风格特点。
2、平面布局图平面布局图主要展示家具在空间中的摆放位置和与周围环境的关系。
通过这种图纸,可以确定家具的尺寸是否适合空间,以及是否能够满足功能需求。
3、三视图三视图包括正视图、侧视图和俯视图,能够全面、准确地展示家具的外形和结构。
这是生产制造过程中最常用的图纸类型之一。
4、剖面图剖面图用于展示家具内部的结构和构造,帮助生产人员了解各个部件的连接方式和材料使用情况。
5、细节图细节图针对家具的特殊部位或复杂结构进行放大展示,以确保生产过程中的工艺精度。
6、安装图安装图则指导家具在现场的组装和安装过程,明确各个部件的安装顺序和方法。
二、图纸的基本要求1、准确性图纸上的尺寸、比例和形状必须准确无误,任何微小的误差都可能导致生产出来的家具不符合设计要求。
2、清晰度线条清晰、图形明确,标注和文字易于辨认。
避免使用模糊或混乱的线条,以免造成误解。
3、完整性包含所有必要的信息,如尺寸标注、材料说明、工艺要求、五金配件等。
4、规范性遵循国家和行业的相关标准和规范,使用统一的符号、代号和标注方法。
三、尺寸标注1、尺寸标注要完整包括家具的整体尺寸(长、宽、高)、部件尺寸、孔位尺寸等。
2、标注清晰明确使用清晰的箭头和数字进行标注,单位统一(如毫米、厘米等)。
3、公差标注对于一些关键尺寸,需要标注公差范围,以保证生产的精度和可操作性。
四、图形绘制1、比例准确根据实际家具的大小选择合适的比例绘制图纸,常见的比例有1:10、1:5、1:2 等。
室内设计方案草图推敲
![室内设计方案草图推敲](https://img.taocdn.com/s3/m/bdb6c70de418964bcf84b9d528ea81c758f52ec4.png)
室内设计方案草图推敲在进行室内设计方案时,草图推敲是至关重要的一环。
草图是通过手绘或使用设计软件进行初步构思和表达的方式,具有快速、自由的特点,可以帮助设计师将想法快速呈现出来,并进行调整和修改。
首先,室内设计方案的草图推敲要考虑到整体空间的布局。
设计师可以通过多次尝试不同的布局方案,比如使用不同的家具摆放位置、墙面颜色和布艺饰品等,来寻找最佳的空间布局。
草图推敲时可以尝试不同的摆放位置,考虑适当的区分功能区域,提高空间的使用效率。
其次,草图推敲还要注重细节。
细节决定了整体的效果,可以通过细致的草图推敲来表达。
比如,设计师可以考虑不同的照明方案和色彩搭配,以及墙面图案和地板材质等。
同时,草图推敲还可以考虑到家具和装饰品的选择,比如柔软的沙发、温馨的灯饰以及绿植装饰等,以增加空间的舒适度和温馨感。
另外,草图推敲还要考虑到实用性。
设计师可以根据不同的需求,如储物、照明和工作等,合理布局,并根据空间大小和使用习惯进行调整。
草图推敲时可以注意家具的大小和形状,为每个功能区域选择合适的家具,并考虑到每个家具的布置和使用的便利性。
此外,草图推敲还可以考虑到人体工学。
设计师可以根据人体的尺寸和习惯,合理安排家具的高度和距离,以提供舒适的使用体验。
草图推敲时可以考虑到家具的形状和功能,比如柔软的座椅、符合人体曲线的椅背以及合适的脚踏位置等,从而提高人体的坐姿和放松感。
总之,草图推敲是室内设计方案的重要环节。
通过多次尝试和调整,设计师可以找到最佳的布局和设计方案,为客户提供舒适、实用和美观的室内空间。
草图推敲还可以作为与客户交流和沟通的重要工具,帮助客户更好地理解设计师的想法,并共同完成最终的室内设计方案。
家具新产品开发与设计实务(四)——设计表达与设计深化
![家具新产品开发与设计实务(四)——设计表达与设计深化](https://img.taocdn.com/s3/m/4427e27627284b73f242501c.png)
创 意 草 图 不 限 何 种 工 具 和 方 法 , 只 要 求 造 型 能 力 的 掌 握 和 空 间 思 维 的 迅 速 表 现 , 在 技 法 上 多 用 简 练 的 速 写 式 线 条 表 现 。 在 创 意 草 图 设 计 过 程 中 、 要 把 头 脑 中 天 马 行 空 的 思 路 与 灵 感 及 创 意 的 火 花 随 时 用 图 形 的 方 法 记 录 下 来 。 在 整 个 设 计 构 思 中 , 阶 段 性 , 小 结 性 的 想 法 , 都 用 形 象 记 录 一 个 完 整 的 设 计 过 程 , 这 需 要 有 众 多 草 图 。 同 时 、 不 断 地 用 新 的 草 图 对 设 计 思 路 进 行 归 纳 , 提 练 和 修 改 , 形 成 初 步 的 设 计 造 型 形 象 , 为 下 一 步 的 深 化 设 计 和 细 节 研 究 打
(五 )、 二 维 绘 图 方 面 能 使 用 A U D 、 T 0 CA
MI CRO S TAT1 0N 和 VELLUM 。
设 计 过 程 , 更 多 的 是 需 要 体 作 与 全 方 位 的 参 与 , 每
个 人 都 将 成 为 产 品 开 发设 计 团 队 中 的 一 位 具 全 方 位
( ) 对 产 品 设 计 制 造 到 走 向 市 场 的 全 过 程 应 九 、 有 足 够 的 7解
则 更 好 。
设 计 者 , 下 笔 应 快 而 流 畅 , 而 不 是 缓 慢 迟 滞 、 这 里 并 不 要 求 精 细 的 描 画 , 但 迅 速 地 勾 出 轮 廓 并 稍 事 渲 染 是必 要 的,关 键 是要 快 而不 拘谨 。 (二 ) 有 很 好 的 制 作 模 型 的 技 术 - 、 能 使 用 泡 沫 塑
