• ADL与其他语言的比较(1)
– 构造能力：ADL能够使用较小的独立体系结构元素来建造大型软 件系统；
– 抽象能力：ADL使得软件体系结构中的构件和连接件描述可以只 关注它们的抽象特性，而不管其具体的实现细节；
4.1体系结构描述方法分类
• 图形表达工具 • 模块内连接语言 • 基于构件的系统描述语言 • 软件体系结构描述语言
• 图形表达工具
项目管理
静态分析器
测试配置
最 优 /最 劣 时 间 计算
带时间特性的 流程图
测试结果库
布图算法
函数调用关系 图
时间分析器 缓冲
复杂度计算 程序复杂度
测试结果打印
• 模块内连接语言
其他方面
• 风格/产品线问题
– 设计可变的尺度 – 体系结构的那个方面必须不被改变？
• 管理问题
– 暗含开发团队的组织结构 – 体系结构评审情况
• 其他设计问题
– 代码复用、标准的运用 – 风险分析 – 运作、管理和维护
软件体系结构的现状
• 体系结构的理解停留在直觉、逸事和传说层面 • 非形式化描述
– 采用将一种或几种传统程序设计语言的模块连接起来 的模块内连接语言。由于程序设计语言和模块内连接 语言具有严格的语义基础，因此它们能支持对较大的 软件单元进行描述，诸如定义/使用和扇入/扇出等操 作。例如，Ada语言采用use实现包的复用，Pascal语 言采用过程（函数）模块的交互等。
– MIL方式对模块化的程序设计和分段编译等程序设计 与开发技术确实发挥了很大的作用。但是由于这些语 言处理和描述的软件设计开发层次过于依赖程序设计 语言，因此限制了它们处理和描述比程序设计语言元 素更为抽象的高层次软件体系结构元素的能力。
第4章软件体系结构描述04293-精品文档
本章结构
4.1 软件体系结构描述方法 4.2 软件体系结构描述框架标准 4.3 体系结构描述语言 4.4 典型的软件体系结构描述语言（C2） 4.5 软件体系结构与UML 4.6 可扩展标记语言 4.7 基于XML的软件体系结构描述语言 4.8 软件体系结构的设计
引言
◎ IEEE P1471详细介绍了一套体系结构描述的概念框 架，并给出建立框架的思路。但如何描述以及具体的描 述技术等方面缺乏更进一步的指导。
第四章 软件体系结构描述 4.2 软件体系结构描述框架标准
◇ Rational
◎ Rational起草了可重用的软件资产规格说明，专门讨论了体 系结构描述的规格说明，提出了一套易于重用的体系结构描述规 范。该建议草案已经提交OMG。
当前对软件体系结构的描述在很大程度上 还停留在非形式化的基础上，依赖于软件 设计师个人的经验和技巧。 非形式化的描述不易被开发人员理解，不 利于分析和开发的进行。 形式化的、规范化的体系结构描述对于体 系结构的设计和理解都是非常重要的。 由非形式化到形式化的过程。
第四章 软件体系结构描述
◇ 描述方法的种类
这些ADL强调了体系结构不同的侧面，对体系结构的研究和应 用起到了重要的作用，但也有负面的影响。每一种ADL都以独立的 形式存在，描述语法不同且互不兼容，同时又有许多共同的特征， 这使设计人员很难选择一种合适的ADL，若设计特定领域的软件体 系结构又需要从头开始描述。
第一章 软件体系结构概论 1.3 体系结构的兴起和发展
4.3 软件体系结构描述语言
3. 体系结构配置或拓扑： 描述体系结构的构件与连接件的连接图。
同时检查语法、说明语义。 多视图、多场景的体系结构说明方法。
软件体系结构
软件体系结构在软件开发过程中，软件体系结构是一个至关重要的概念。
软件体系结构是指软件系统中的各个组件、模块和它们之间的关系。
一个优秀的软件体系结构可以提高软件系统的可维护性、可扩展性和可重用性，同时也有利于降低开发成本和提高软件质量。
软件体系结构的定义软件体系结构是指软件系统中各个部分相互之间的组织方式。
它包括软件系统中的组件、组件之间的关系，以及这些组件和关系在整体上所形成的结构。
软件体系结构描述了软件系统的整体结构，以及各个组件之间的相互作用。
软件体系结构的重要性软件体系结构在软件开发过程中起着至关重要的作用。
一个良好的软件体系结构可以帮助开发人员更好地理解软件系统的结构和设计，从而更容易进行软件开发、测试、部署和维护。
此外，良好的软件体系结构还可以提高软件系统的性能、可靠性和安全性，降低软件开发和维护的成本。
软件体系结构的组成一个软件系统的体系结构通常由以下几个组成部分组成：1.组件（Components）：软件系统中的各个部分。
2.接口（Interfaces）：组件之间进行通信和交互的方式。
3.关系（Relationships）：描述组件之间的依赖关系，如依赖、引用、调用等。
4.约束（Constraints）：对组件之间交互的限制条件。
5.配置（Configurations）：软件系统中各个组件的布局和部署方式。
软件体系结构的类型软件体系结构可以分为多种类型，常见的软件体系结构包括：•分层体系结构：软件系统按层次结构组织，每一层负责不同的功能。
•客户端-服务器体系结构：软件系统分为客户端和服务器，客户端负责用户界面，服务器负责处理业务逻辑。
•面向服务的体系结构：软件系统以服务为中心，各个组件之间通过服务进行通信和交互。
•事件驱动体系结构：软件系统通过事件进行通信和控制。
•管道和过滤器体系结构：软件系统通过一系列过滤器进行数据处理。
软件体系结构的设计原则在设计软件体系结构时，需要遵循一些设计原则，以确保软件系统的质量和可维护性：1.模块化：将软件系统划分为多个独立的模块，每个模块负责一个特定的功能。
软件体系结构
软件体系结构软件体系结构是指软件系统中各个组件之间的关系和结构的抽象描述。
它是构建软件系统的基础，对软件系统的设计和开发起着重要的指导作用。
本文将从软件体系结构的定义、目标和应用领域等方面对其进行详细的介绍。
一、软件体系结构的定义软件体系结构是指软件系统中各个组件之间的关系和结构的抽象描述，它包括软件系统的静态结构和动态行为。
静态结构是指软件系统中组件的组织方式和相互之间的关系，动态行为是指软件系统中组件的交互方式和相互之间的通信方式。
二、软件体系结构的目标软件体系结构的目标是实现软件系统的可重用性、可维护性、可扩展性和可伸缩性。
可重用性是指软件系统中的组件能够被多次使用，可维护性是指软件系统中的组件能够被轻松地修改和维护，可扩展性是指软件系统能够根据需求进行功能的扩展，可伸缩性是指软件系统能够根据需求进行性能的扩展。
三、软件体系结构的应用领域软件体系结构广泛应用于各个领域的软件系统开发，特别是大型跨平台和分布式系统的开发。
在金融领域，软件体系结构被应用于交易系统和风险管理系统的开发；在电子商务领域，软件体系结构被应用于在线购物系统和支付系统的开发；在物流领域，软件体系结构被应用于供应链管理系统和运输管理系统的开发。
四、软件体系结构的基本原则软件体系结构的设计应遵循以下基本原则：1. 模块化：将软件系统分为独立的模块，每个模块只负责特定的功能，通过接口进行通信和交互。
2. 松耦合：各个模块之间的依赖应尽量降低，避免模块之间的紧密耦合，以提高系统的灵活性和可维护性。
3. 高内聚：模块内部的各个元素之间应紧密关联，功能相关的元素应放在同一个模块中，以提高系统的内聚性。
4. 分层：将软件系统分为多个层次，每个层次负责不同的功能，上层层次通过接口调用下层层次的功能。
5. 可伸缩性：系统的设计应考虑未来的扩展需求，能够根据需求进行功能和性能的扩展。
六、软件体系结构的设计方法软件体系结构的设计方法有很多种，常用的有面向对象的体系结构设计方法、服务导向的体系结构设计方法和领域驱动设计方法。
软件体系结构
软件体系结构随着计算机科学和技术的不断发展，软件开发也越来越重要。
软件体系结构是软件开发中非常关键的一环。
它是指软件系统中各组件之间的关系和交互方式的一种描述方式。
软件体系结构不仅仅是软件系统的设计，还涉及到软件系统的架构、组件、模式等多方面的内容。
软件体系结构的定义软件体系结构是指软件设计时所考虑到的系统结构和组件之间的关系，以及它们之间的交互方式和通信方式。
它是软件系统设计的基础，可以帮助程序员们更好地规划和管理整个项目。
在实际开发过程中，软件体系结构可以将软件系统划分为若干个独立的部分，每个部分可以独立开发，最终组合成一个完整的软件系统。
软件体系结构的重要性软件体系结构在软件开发生命周期的各个阶段都会发挥重要作用。
它可以帮助软件开发者们更清楚地定义系统范围、确定模块之间的关系、减少冲突和风险等。
此外，软件体系结构还可以帮助软件开发者预测系统的变化，让系统更加易维护和扩展。
软件体系结构的种类软件体系结构可以根据不同的标准进行分类。
下面介绍几种常见的分类方式。
1. 根据结构组织按照软件系统的结构组织方式来分类，可以分为：层次体系结构、客户/服务器体系结构、面向对象体系结构等。
层次体系结构将软件系统划分为若干个层次，每个层次尽量保持独立，每个层次只依赖于下一层次，不依赖于上一层次。
这种体系结构的好处是简单易懂，可维护性高。
客户/服务器体系结构是指将软件系统分为服务器端和客户端两部分。
服务器提供各种服务，客户端通过调用服务器端提供的服务来实现自己的功能。
这种体系结构的好处是扩展性好，因为只要增加一台服务器就可以为更多的客户端提供服务。
面向对象体系结构是指将软件系统看成是若干个对象的集合。
每个对象有一些属性和方法，它们之间可以相互调用来完成一些功能。
这种体系结构的好处是维护性好，因为不同对象之间的关系比较简单清晰。
2. 根据数据流方向按照数据流的方向来分类，可以分为：单向体系结构、双向体系结构。
单向体系结构是指软件系统在数据流的传递方向上是单向的，只有一个方向。

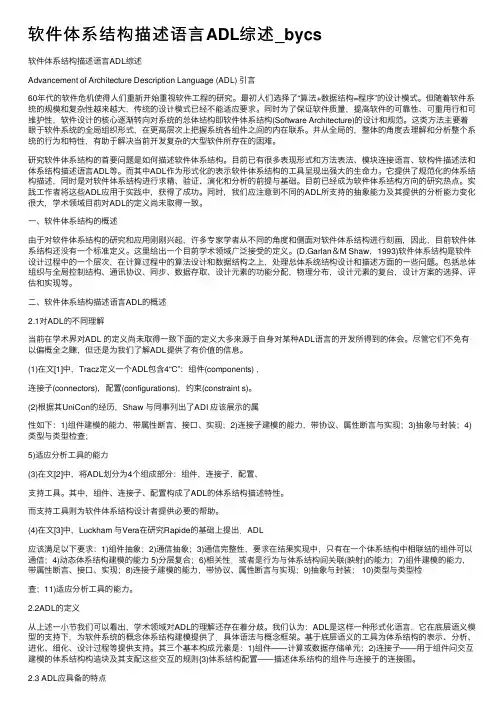

软件体系结构描述语言ADL综述_bycs
