建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。

它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。

本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。

一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。

2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。

3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。

4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。

5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。

二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。

废水的流动受到重力的影响，从高水位流向低水位。

排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。

为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。

三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。

1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。

废水将流向污水处理站进行处理。

2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。

雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。

四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。

同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。

2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。

施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。

建筑内部排水系统分类

建筑内部排水系统分类建筑内部排水系统是建筑物中用于排放废水的重要设施，它能够有效地将废水从建筑物内部排出，保持室内空气清新、卫生环境健康。

根据不同的排水需求和建筑类型，建筑内部排水系统可以分为以下几种分类。

一、雨水排水系统雨水排水系统主要用于排放建筑物屋面和其他露天区域收集到的雨水。

它通常包括屋面排水系统、雨水管道系统和雨水收集设施。

屋面排水系统通过檐沟、排水管和雨水口将屋面上的雨水引导到雨水管道系统中，再通过雨水收集设施储存或排放。

二、生活污水排水系统生活污水排水系统主要用于排放建筑物内部产生的生活污水，如厨房、浴室和洗手间等地的废水。

它通常包括下水道系统、污水管道系统和污水处理设施。

下水道系统通过地面或墙体上的下水道网收集废水，然后通过污水管道系统将废水引导到污水处理设施进行处理。

三、工业废水排水系统工业废水排水系统主要用于排放建筑物内部产生的工业废水，如工厂、实验室和车间等地的废水。

工业废水的排水系统通常较为复杂，需要根据具体工艺和废水特性设计。

它通常包括工业废水收集设施、工业废水管道系统和废水处理设施。

四、地下排水系统地下排水系统主要用于排放建筑物地下空间的积水和地下水。

地下排水系统通常包括地下水泵站、地下水收集管道和地下水排放设施。

它可以有效地排除地下空间的积水，保持建筑物地基的稳定和干燥。

五、消防排水系统消防排水系统主要用于消防用水和灭火排水。

它通常包括消防水源供水系统、消防水管网络和消防水泵等设备。

消防排水系统的设计和施工需要符合消防规范和要求，以确保在火灾发生时能够提供足够的水源供应和排水能力。

六、特殊排水系统除了以上常见的排水系统外，建筑物还可能需要特殊排水系统来满足特殊需求。

例如，游泳池排水系统、地下车库排水系统、地台排水系统等。

这些特殊排水系统需要根据具体情况进行设计和施工，以确保其正常运行和排水效果。

建筑内部排水系统的分类可以根据排水需求、建筑类型和功能区域等因素来确定。

简述建筑排水系统的分类组成

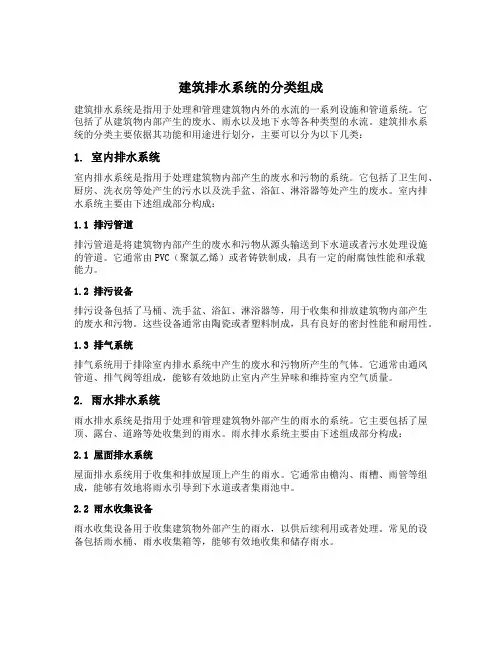

建筑排水系统的分类组成建筑排水系统是指用于处理和管理建筑物内外的水流的一系列设施和管道系统。

它包括了从建筑物内部产生的废水、雨水以及地下水等各种类型的水流。

建筑排水系统的分类主要依据其功能和用途进行划分，主要可以分为以下几类：1. 室内排水系统室内排水系统是指用于处理建筑物内部产生的废水和污物的系统。

它包括了卫生间、厨房、洗衣房等处产生的污水以及洗手盆、浴缸、淋浴器等处产生的废水。

室内排水系统主要由下述组成部分构成：1.1 排污管道排污管道是将建筑物内部产生的废水和污物从源头输送到下水道或者污水处理设施的管道。

它通常由PVC（聚氯乙烯）或者铸铁制成，具有一定的耐腐蚀性能和承载能力。

1.2 排污设备排污设备包括了马桶、洗手盆、浴缸、淋浴器等，用于收集和排放建筑物内部产生的废水和污物。

这些设备通常由陶瓷或者塑料制成，具有良好的密封性能和耐用性。

1.3 排气系统排气系统用于排除室内排水系统中产生的废水和污物所产生的气体。

它通常由通风管道、排气阀等组成，能够有效地防止室内产生异味和维持室内空气质量。

2. 雨水排水系统雨水排水系统是指用于处理和管理建筑物外部产生的雨水的系统。

它主要包括了屋顶、露台、道路等处收集到的雨水。

雨水排水系统主要由下述组成部分构成：2.1 屋面排水系统屋面排水系统用于收集和排放屋顶上产生的雨水。

它通常由檐沟、雨槽、雨管等组成，能够有效地将雨水引导到下水道或者集雨池中。

2.2 雨水收集设备雨水收集设备用于收集建筑物外部产生的雨水，以供后续利用或者处理。

常见的设备包括雨水桶、雨水收集箱等，能够有效地收集和储存雨水。

2.3 雨水处理设施雨水处理设施用于对收集到的雨水进行过滤和净化，以去除其中的杂质和污染物。

常见的处理设施包括沉淀池、过滤器等，能够提高雨水的质量和可利用性。

3. 地下排水系统地下排水系统是指用于处理和管理建筑物周围地下水流的系统。

它主要包括了地下室、地下车库、基坑等处产生的积水。

建筑排水系统

建筑排水系统

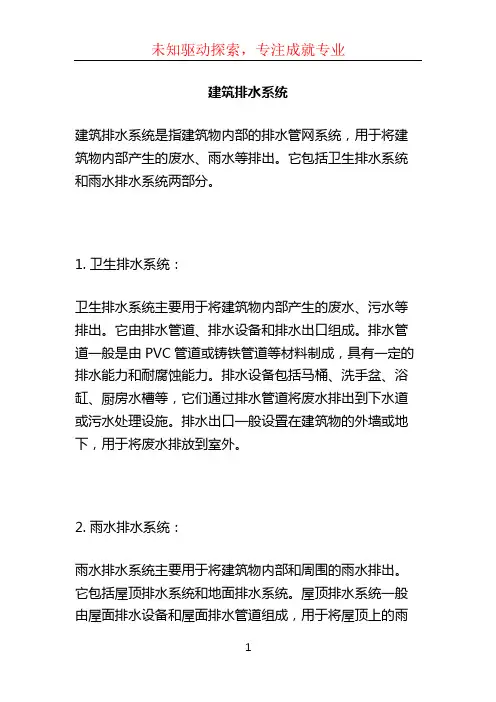

建筑排水系统是指建筑物内部的排水管网系统，用于将建筑物内部产生的废水、雨水等排出。

它包括卫生排水系统和雨水排水系统两部分。

1. 卫生排水系统：
卫生排水系统主要用于将建筑物内部产生的废水、污水等排出。

它由排水管道、排水设备和排水出口组成。

排水管道一般是由PVC管道或铸铁管道等材料制成，具有一定的排水能力和耐腐蚀能力。

排水设备包括马桶、洗手盆、浴缸、厨房水槽等，它们通过排水管道将废水排出到下水道或污水处理设施。

排水出口一般设置在建筑物的外墙或地下，用于将废水排放到室外。

2. 雨水排水系统：
雨水排水系统主要用于将建筑物内部和周围的雨水排出。

它包括屋顶排水系统和地面排水系统。

屋顶排水系统一般由屋面排水设备和屋面排水管道组成，用于将屋顶上的雨
水排出。

地面排水系统一般包括雨水沟、雨水篦子等设备，用于将地面上的雨水排出到下水道或雨水收集设施。

建筑排水系统的设计应考虑排水的顺畅性、防止倒流、防
止堵塞等因素，以确保建筑物内部的排水安全和环境卫生。

同时，建筑排水系统也应符合当地的建筑规范和环境保护
要求。

建筑给排水技术

建筑给排水技术建筑给排水技术建筑给排水技术是指在建筑物内部，对于自来水、污水、雨水等进行处理和分配的技术。

建筑给排水系统是建筑物内部的重要组成部分，直接关系到居住环境的质量和人们的生活安全。

本文将从以下几个方面进行介绍：一、建筑给排水系统的分类1.供水系统供水系统包括自来水进户管道、楼层分配管道以及终端用水设备。

2.排水系统排水系统包括室内污水管道、排气管道、地漏或隔油池等设施。

3.雨水系统雨水系统主要是指屋面雨水收集和处理设施，包括天沟、垂直落水管以及地下雨水收集池等。

二、建筑给排水设计的基本原则1.合理布局：根据不同功能区域的需要，合理布置供排管道和设备，保证整个建筑物内部环境卫生。

2.科学选材：选用耐腐蚀、耐高温、耐压力等性能优良的材料，保证其使用寿命和安全性。

3.合理施工：施工过程中应按照设计要求进行施工，保证建筑物内部管道的安装质量。

4.科学维护：定期对建筑物内部的给排水系统进行检查和维护，及时发现和解决问题。

三、建筑给排水系统的常用材料1.PVC管材PVC管材是一种性能优良、使用寿命长的材料，主要用于室内污水管道和排气管道。

2.铸铁管铸铁管是一种耐腐蚀、耐高温、耐压力等性能优良的材料，主要用于室外污水管道和雨水管道。

3.不锈钢管不锈钢管是一种防腐、耐高温、美观大方的材料，主要用于高档住宅或公共场所的供水系统。

四、建筑给排水系统常见问题及解决方法1.漏水问题漏水问题可能是由于安装不当或者材料老化等原因引起。

解决方法为及时更换老化的部件或重新安装。

2.堵塞问题堵塞问题可能是由于污物过多或者安装不当等原因引起。

解决方法为清理管道或重新安装。

3.噪音问题噪音问题可能是由于管道设计不合理或者材料选择不当等原因引起。

解决方法为重新设计或更换材料。

总之，建筑给排水技术对于建筑物内部环境卫生和人们的生活安全具有重要意义。

在进行设计、施工、维护过程中，应该严格按照相关标准和规范进行操作，保证建筑物内部的给排水系统安全稳定运行。

排水系统的分类及特点

排水系统的分类及特点排水系统是指用于排除建筑物内外的废水和雨水的一种设施，主要由排水管道、排水设备和排水工程组成。

根据不同的排水对象和排水方式，排水系统可以分为室内排水系统和室外排水系统。

一、室内排水系统室内排水系统是指用于排除建筑物内部废水的系统，包括生活污水、雨水和工业废水。

根据排水方式的不同，室内排水系统可以分为下水道系统和压力排水系统。

1. 下水道系统：下水道系统是指通过重力作用将废水从建筑物内部引流到污水处理厂或其它处理设施的系统。

它主要由排水管道、检查井和污水处理设备组成。

下水道系统的特点如下：（1）采用重力排水方式，无需额外的动力设备，节能环保；（2）可排除大量废水和雨水，适用范围广泛；（3）管道布置较为复杂，需要考虑管道的坡度和排水能力；（4）依赖地势条件，地势较高的地区可能需要加装提升泵。

2. 压力排水系统：压力排水系统是指通过压力设备将废水从建筑物内部引流到污水处理厂或其它处理设施的系统。

它主要由排水管道、压力泵和压力控制设备组成。

压力排水系统的特点如下：（1）采用压力排水方式，需要额外的压力泵设备，能够克服地势高差限制；（2）适用于建筑物内部废水管道较长、地势较高的情况；（3）管道布置相对简单，不需要考虑管道的坡度；（4）需要额外的动力设备，能耗较高。

二、室外排水系统室外排水系统是指用于排除建筑物外部雨水的系统，主要包括雨水排水系统和排水工程。

1. 雨水排水系统：雨水排水系统是指通过排水设备将建筑物外部的雨水排除，以防止水浸和水患。

雨水排水系统的特点如下：（1）主要由雨水管道、雨水篦子和雨水收集设备组成；（2）采用重力排水方式，无需额外的动力设备；（3）需要合理规划排水设备的位置和数量，以保证排水效果；（4）经过处理的雨水可以用于植物浇灌、地下水补给等。

2. 排水工程：排水工程是指通过土木工程手段改变地势、引导和排除地表水的系统。

排水工程的特点如下：（1）包括开挖渠道、设置水闸和引导水流等；（2）通过改变地形和水流路径，实现地表水的排除和引导；（3）需要考虑地形、水流量和土壤情况，进行工程规划和设计；（4）能够有效地解决地表积水、水浸等问题。

建筑内部的排水系统

③当靠近排水立管底部的排水支管的连接不能满足①、②两条要求时，排水支管应单独排出室外。
④排水竖支管接入横干管竖直转向管段时，连接点应在转向处以下，且垂直距离h2不小于0.6m。（见下图）
❖ 例题. 某建筑物共15层，层高2.7m，采用普通伸顶通气。若已知首层室内地面标高为±0.00，排入立管的横支管与立管的连接点位于该层楼板下0.6m处，立管与横干管连接点的标高为-0.67m，排水立管和排水横干管管径为100mm，则下面措施中，符合现行《建筑给水排水设计规范》的是（）
二、排水管道的敷设与安装
管道的敷设安装要求： 1．在标准较高的建筑内所有的排水管道均暗装。 2．管道的连接方式应满足下列要求：
①卫生器具排水管与排水横支管连接时，可采用90°斜三通。
②排水管道的横管与横管、横管与立管的连接，宜采用45°三通、45°四通、90°斜三通、90°斜四通。
③排水立管与排出管端部的连接，宜采用两个 45°弯头或弯曲半径不小于4倍管径的90°弯头。
4.2.2 水封的作用及其破坏原因
（器具排水管内的气压波动及其影响） ❖ 水封的作用
（1）水封高度h50-100mm；相关因素：管内气压变化、
水蒸发率、水量损失、水中固体杂质的含量及密度
（2）作用：利用一定高度的静水压力来抵抗排水管内气压变化，防止管内臭气和有毒、有害气体进入室内。
❖ 水封的破坏及其原因因静态和动态原因造成存水弯内水封高度减少，不足以抵抗管道内允许的压力变化值时（一般为±25mmH2O），管道内的气体进入室内的现象叫作水封破坏。
➢ 清扫口：横管，隔一定间距清通用。
1）铸铁排水横管:大便器≥2个卫生器具≥3个。
2）塑料排水横管:大便器≥4个。

建筑内排水系统按排除的污、废水种类不同,可分为以下三类

建筑内排水系统：按污废水种类划分的类型
建筑内排水系统是建筑内各种污废水排放的重要设施。

根据排除的污、废水种类的不同，建筑内排水系统主要分为以下三类：
1.生活污水排水系统：主要排放日常生活中产生的污水，如厕所排泄物、淋
浴废水、洗涤废水等。

这些废水含有较高的有机物质和营养盐，需要经过适当的处理，以防止对环境造成污染。

2.工业废水排水系统：主要排放工业生产过程中产生的废水，这些废水中可
能含有各种化学物质、重金属、油污等有害物质。

工业废水需要经过严格的预处理和深度处理，以满足排放标准。

3.雨水排水系统：主要负责排放建筑物屋顶、路面等场所的雨水。

雨水相对
较为清洁，但仍可能含有部分污染物，如飘浮物、化学物质等。

雨水排水系统的设计需充分考虑降雨量、地形等因素，以确保雨水的顺利排放，防止积水对建筑造成危害。

不同类型的建筑内排水系统需根据实际情况进行合理设计，以满足排放要求，保护环境，确保建筑的正常运行。

排水系统的分类

排水系统的分类
按所排除的污、废水性质，建筑排水系统可分为以下几类。

1.生活污水排水系统。

大、小便器（槽）以及与此相似的卫生设备产生的含有粪便和纸屑等杂物的粪便污水的排水系统。

2.生活废水排水系统。

排除洗涤设备、淋浴设备、盥洗设备及厨房等卫生器具排出的含有洗涤剂和细小悬浮颗粒杂质，污染程度较轻的废水排水系统。

3.生活排水系统。

将生活污水与生活废水合流排出的排水系统。

4.生产污水排水系统。

排除在生产过程中被化学杂质和有机物污染较重的水，如含氰、铬、酸、碱污水等。

5.生产废水排水系统。

排除被机械杂质（悬浮物及胶体物）污染较轻的水，如机械设备冷却水、滤料洗涤水等。

6.工业废水排水系统。

排除工业生产污水和生产废水的排水系统。

7.屋面雨水排水系统。

排除建筑屋面雨雪水的排水系统。

给排水系统设备设施管理主要针对给排水系统中所涉及的各
种设备及管道等的日常操作运行、维护等的管理活动。

包括物业管理公司对所管辖区内给排水系统的计划性养护、零星返修和改善填装。

如检查井、化粪池的定期清掏，消防水箱定期调水放水，以防出现阻塞、水质腐臭等现象，消防泵定期试泵等等都属于给排水设备设施管理范畴。

室内排水系统分类及用途

室内排水系统分类及用途
室内排水系统是指在建筑物内部设置的各种管道、附件和设备，用于排走建筑物内的废水、污水和雨水。

根据不同的排水方式和用途，室内排水系统可以分为以下几种分类：
1. 黑水系统：主要用于排放厕所、浴室等设施产生的污水，包括污水管道、污水收集箱、沉淀池和污水泵站等设备。

2. 白水系统：主要用于排放洗手间、厨房、洗衣房等设施产生的废水，包括废水管道、废水收集箱和废水泵站等设备。

3. 雨水系统：主要用于收集、排放建筑物内部和周围地面流动的雨水，包括雨水管道、雨水收集箱、储水池和雨水泵站等设备。

4. 废气系统：主要用于排放建筑物内部产生的烟气、油烟等废气，包括烟囱、通风管道和废气处理装置等设备。

室内排水系统的作用重要，它不仅保障了建筑物内部环境的清洁和卫生，同时也维护了公共卫生和环境的健康。

因此，在建筑物设计和施工过程中，室内排水系统的设计和安装应当严格按照相关法规和标准进行，确保其正常运行和安全可靠。

- 1 -。

室内排水系统的分类及用途

室内排水系统的分类及用途室内排水系统是指在建筑物内部的排水设施，包括卫生间、厨房、洗衣房等各个房间的排水管道、水槽、马桶、淋浴器等。

它是建筑物中必不可少的一部分，为人们的生活提供了必要的卫生条件。

本文将介绍室内排水系统的分类及其用途。

一、分类室内排水系统主要分为三类：重力排水系统、真空排水系统和压力排水系统。

1.重力排水系统重力排水系统是指利用重力来排放污水和污物。

它是最常见的一种排水系统，主要由排水管道、地漏、下水道、截污井等组成。

当污水和污物经过管道被排放到下水道时，由于管道的倾斜角度，重力作用下，污水和污物可以顺利地排放到污水处理厂进行处理。

2.真空排水系统真空排水系统是指利用真空泵将污水和污物抽送到污水处理厂。

它主要由真空泵、管道、污水箱等组成。

当污水和污物经过管道被排放到污水箱时，真空泵会将箱内空气抽走，形成一定的负压，使污水和污物被吸入管道，然后通过管道排放到污水处理厂。

3.压力排水系统压力排水系统是指利用压力将污水和污物排放到污水处理厂。

它主要由压力泵、管道、污水箱等组成。

当污水和污物经过管道被排放到污水箱时，压力泵会将污水和污物压入管道，然后通过管道排放到污水处理厂。

二、用途室内排水系统的主要用途是将污水和污物排放到污水处理厂进行处理。

它的作用不仅仅是为了保持室内环境的卫生，还可以减少环境污染，保护人们的健康。

1.卫生间卫生间是室内排水系统的重要组成部分。

它主要包括马桶、淋浴器、洗脸盆等设施。

马桶是卫生间中最重要的设施，它可以将人体排泄物排放到排水管道中。

淋浴器和洗脸盆则可以将人体分泌物和洗涤用品的残留物排放到排水管道中。

2.厨房厨房是室内排水系统的另一个重要组成部分。

它主要包括水槽、洗碗机等设施。

水槽可以将洗涤用品的残留物排放到排水管道中，洗碗机则可以将餐具上的食物残渣排放到排水管道中。

3.洗衣房洗衣房也是室内排水系统的一个重要组成部分。

它主要包括洗衣机等设施。

洗衣机可以将洗涤剂和衣物的残留物排放到排水管道中。

建筑室内排水系统

共划分4 个汇水区域， 30 个TY90 型雨水斗，5套虹吸系统，具体见图9。
•
树立质量法制观念、提高全员质量意识。20.12.2420.12.24Thursday, December 24, 2020
•
人生得意须尽欢，莫使金樽空对月。07:58:0607:58:0607:5812/24/2020 7:58:06 AM
檐沟外排水系统适用于普通住宅、一般公共建筑和小型单跨厂房。
组成：檐沟→雨水斗→水落管→ 雨水口→雨水检查井
（2）天沟外排水系统
天沟外排水系统由天沟、雨水斗和排水立管组成。
天沟设置在两跨中间并坡向端墙，雨水斗沿外墙布置。降落到屋面上的雨水沿坡向天沟的屋面汇集到天沟，沿天沟流至建筑物两端（山墙、女儿墙），入雨水斗，经立管排至地面或雨水井。
• 压力流系统
压力流屋面雨水排水系统由有压流雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管组成。
有压流雨水斗具有良好的整流功能，在设计降雨强度下雨水斗不渗入空气，降雨过程中相当于从屋面上有一个稳定水面的小水池向下泄水，经屋面内排水管系，从排出管排出，管道中是全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。
一、建筑室内排水系统概念
建筑室内排水系统是将室内人们在日常生活和工业生产中使用过的水分别汇集起来，直接或经过局部处理后，及时排入室外污水管道。为排除屋面的雨、雪水，有时要设置室内雨水道，把雨水排入室外雨水道或合流制的下水道。
二、建筑室内排水系统的分类
建筑室内排水系统按系统接纳的污水类型不同，可分为三类。
主站房在屋面边缘设置一道环形天沟，在屋顶采光天窗两侧各设一道弧型天沟，在各个汇水区域天沟的下游分别设置下沉式雨水井( 见图8) 。
