医学图像格式分析与转换
医学图像处理技术分析

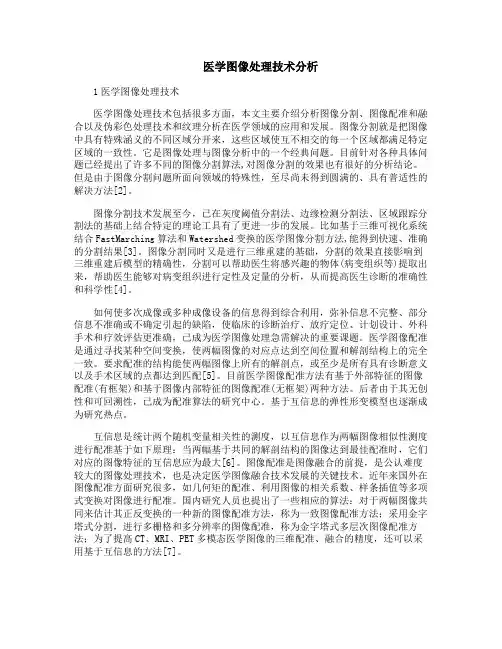

医学图像处理技术分析1医学图像处理技术医学图像处理技术包括很多方面，本文主要介绍分析图像分割、图像配准和融合以及伪彩色处理技术和纹理分析在医学领域的应用和发展。
图像分割就是把图像中具有特殊涵义的不同区域分开来，这些区域使互不相交的每一个区域都满足特定区域的一致性。
它是图像处理与图像分析中的一个经典问题。
目前针对各种具体问题已经提出了许多不同的图像分割算法,对图像分割的效果也有很好的分析结论。
但是由于图像分割问题所面向领域的特殊性，至尽尚未得到圆满的、具有普适性的解决方法[2]。
图像分割技术发展至今，已在灰度阈值分割法、边缘检测分割法、区域跟踪分割法的基础上结合特定的理论工具有了更进一步的发展。
比如基于三维可视化系统结合FastMarching算法和Watershed变换的医学图像分割方法,能得到快速、准确的分割结果[3]。
图像分割同时又是进行三维重建的基础，分割的效果直接影响到三维重建后模型的精确性，分割可以帮助医生将感兴趣的物体(病变组织等)提取出来，帮助医生能够对病变组织进行定性及定量的分析，从而提高医生诊断的准确性和科学性[4]。
如何使多次成像或多种成像设备的信息得到综合利用，弥补信息不完整、部分信息不准确或不确定引起的缺陷，使临床的诊断治疗、放疗定位、计划设计、外科手术和疗效评估更准确，已成为医学图像处理急需解决的重要课题。
医学图像配准是通过寻找某种空间变换，使两幅图像的对应点达到空间位置和解剖结构上的完全一致。
要求配准的结构能使两幅图像上所有的解剖点，或至少是所有具有诊断意义以及手术区域的点都达到匹配[5]。
目前医学图像配准方法有基于外部特征的图像配准(有框架)和基于图像内部特征的图像配准(无框架)两种方法。
后者由于其无创性和可回溯性，已成为配准算法的研究中心。
基于互信息的弹性形变模型也逐渐成为研究热点。
互信息是统计两个随机变量相关性的测度，以互信息作为两幅图像相似性测度进行配准基于如下原理：当两幅基于共同的解剖结构的图像达到最佳配准时，它们对应的图像特征的互信息应为最大[6]。
DICOM医学图像格式转换的研究
DICOM医学图像格式转换的研究张华【摘要】分析的了DICOM医学图像的格式,在此基础上把单帧的DICOM图像转换为常用的BMP图像格式,这种转换是有意义的,可便于许多常用图像处理工具进行DICOM图像的显示;对于有相关性的多帧DICOM图像,可以合成流媒体文件.对于单帧DICOM文件在转换过程中采用了加窗技术,使用不同的加窗技术可以突出需要的图像细节;对于流媒体文件,现在有很多成熟的格式,总结这些格式的规律,给出了其合成和显示的主要算法流程.【期刊名称】《现代电子技术》【年(卷),期】2006(029)016【总页数】3页(P62-63,66)【关键词】DICOM;BMP;媒体文件;加窗【作者】张华【作者单位】福州大学,物理与信息学院,福建,福州,350002【正文语种】中文【中图分类】TN919.8为了提升医疗服务水准，跟随医学影像技术和网络技术的发展，我国众多医院都在大量配备各种数字影像设备，这就需要对图像进行存档和传输，为此必须解决的技术问题之一是统一各种数字化影像设备的图像数据格式和数据传输标准，这就是DICOM 3.0标准。
他是由美国放射学会和美国国家电器制造协会于20世纪90年代中期联合推出的，但他是专用的格式，将研究他和常用图像格式的转换，便于许多常用图像处理工具进行DICOM图像的显示，这是一个很有意义的工作。
DICOM文件是指按照DICOM标准而存储的医学文件，一般由一个文件头和一个数据集合组成。
如图1所示。
DICOM文件头包含了标识数据集合的相关信息。
文件头的最开始是文件前言，他由128字节的00H组成，接下来是DICOM前缀，他是字符串“DICM”，另外还包括其他信息。
DICOM数据集合就是由DICOM数据元素按照一定的顺序排列组成的。
DICOM数据元素的组成如图2所示。
标签是一个4字节的无符号整数，DICOM所有的数据元素都可以用标签来惟一表示；VR指明了该数据元素中的数据是哪种类型的；数据长度指明该数据元素数据域中数据的长度；数据域中包含了该数据元素的数值。
医学图像的处理与变换的基础知识
二维离散余弦变换
正变换：
N 1 N 1
C(,) a()a()
f
(x,
y)
cos[
(2 x1) 2N
的顺序是每一层面逐行逐个体素。例如，一个由64个层
片组成的长方形物体，每个层面有100 x l00个像素。其
体数据文件的排列顺序。
Header
y z
100 100 100 100
x
图3-15 长方体及具体数据集排列
100 100
第三节 医学图像的变换
medical image transforms
由于计算机的工作速度、存储空间是相对有限的，各种参 数都不能无限地提高。
不同量化级别对图像质量的影响
（a）
（b）
（c）
（d）
虚假轮廓
（e）
（f）
（g）
（h）
（a）原始图像(256级)； （b） 量化图像1(128级)； （c） 量化图像2(64级)； （d）量化图像3(32级)； （e） 量化图像4(16级)； （f） 量化图像5(8级) （g）量化图像6(4级)； （h） 量化图像7(2级)；
Zi＋ 1 Zi
Zi－ 1
qi＋ 1 qi－ 1
连 续 灰 度 值 量 化 值 (整 数 值 )
灰 度 标度
灰 度 量化
(a)
…
255 将连续图像的像素值分布
254 落在[Zi，Zi+1]范围内的点 128 的取值量化为qi+1，称之
127 为灰度值或灰阶(Gray
…
Level)。把真实值Z与量化
1 0
2 biPlanes 2 biBitCount
4 biCompressi on
医学图像处理课件
频率域滤波
低通滤波
通过抑制图像的高频成分来平 滑图像并减少噪声。
高通滤波
通过抑制图像的低频成分来增强 图像的边缘和细节。
带通滤波
仅通过图像的一定频率范围，以提 取特定频率成分或消除噪声。
小波变换
一维小波变换
将图像分解成多个小波系数， 以多尺度分析图像并保留不同
尺度的信息。
二维小波变换
将图像进行二维小波变换，以 多尺度分解图像并保留不同尺
医学影像辅助诊断
利用医学影像处理技术，提取图 像中的特征信息，辅助医生进行
疾病判断。
医学影像自动识别技术，包括病 灶检测、分割和量化等，提高医
生工作效率。
医学影像配准技术，实现不同模 态医学图像之间的精确比对，提
高诊断准确性。
医学影像预测疾病
基于医学影像的数据挖掘技术 ，发现疾病与影像特征之间的
基于模型的分割
利用图像中的边缘信息，检测边缘并分割出 不同的对象。常见的算法包括Canny边缘检 测、Sobel边缘检测等。
利用数学模型（如高斯分布、混合模型等） 对图像进行分割，常用的算法包括Kmeans聚类、GMM聚类等。
04
医学图像分析技术
定量分析
灰度定量分析
通过计算像素的灰度值，定量 描述图像的明暗程度和对比度
基于边缘的图像分 割算法
边缘检测算法通过检测图像边缘 像素的强度和方向，确定目标区 域的边界，用于目标检测和识别 。
基于模型的图像分 割算法
建模算法通过建立数学模型，拟 合目标区域形状和纹理特征，进 行目标检测和识别，用于精确分 割目标区域。
03
医学图像预处理技术
图像增强
灰度增强
通过调整图像的对比度和亮度 ，增强图像的对比度，使图像 中的组织结构更加清晰可辨。
bayer 格式转换算法

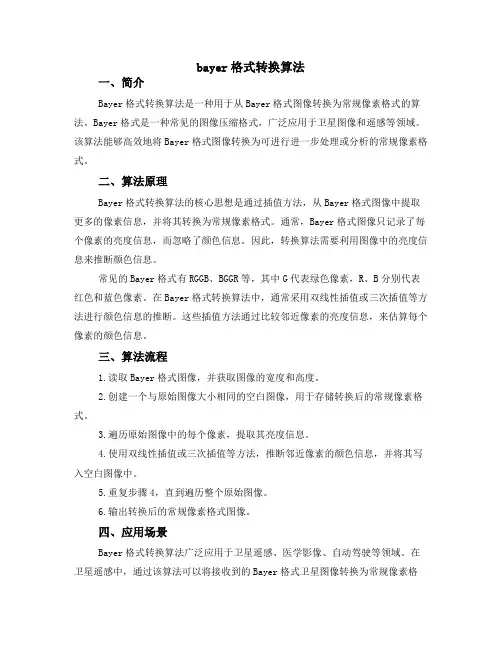

bayer格式转换算法一、简介Bayer格式转换算法是一种用于从Bayer格式图像转换为常规像素格式的算法。
Bayer格式是一种常见的图像压缩格式，广泛应用于卫星图像和遥感等领域。
该算法能够高效地将Bayer格式图像转换为可进行进一步处理或分析的常规像素格式。
二、算法原理Bayer格式转换算法的核心思想是通过插值方法，从Bayer格式图像中提取更多的像素信息，并将其转换为常规像素格式。
通常，Bayer格式图像只记录了每个像素的亮度信息，而忽略了颜色信息。
因此，转换算法需要利用图像中的亮度信息来推断颜色信息。
常见的Bayer格式有RGGB、BGGR等，其中G代表绿色像素，R、B分别代表红色和蓝色像素。
在Bayer格式转换算法中，通常采用双线性插值或三次插值等方法进行颜色信息的推断。
这些插值方法通过比较邻近像素的亮度信息，来估算每个像素的颜色信息。
三、算法流程1.读取Bayer格式图像，并获取图像的宽度和高度。
2.创建一个与原始图像大小相同的空白图像，用于存储转换后的常规像素格式。
3.遍历原始图像中的每个像素，提取其亮度信息。
4.使用双线性插值或三次插值等方法，推断邻近像素的颜色信息，并将其写入空白图像中。
5.重复步骤4，直到遍历整个原始图像。
6.输出转换后的常规像素格式图像。
四、应用场景Bayer格式转换算法广泛应用于卫星遥感、医学影像、自动驾驶等领域。
在卫星遥感中，通过该算法可以将接收到的Bayer格式卫星图像转换为常规像素格式，以便进行后续处理和分析。
在医学影像中，该算法可以将Bayer格式的医学图像转换为常规像素格式，以便进行医学诊断和病理分析。
在自动驾驶领域，该算法可以将Bayer格式的摄像头图像转换为常规像素格式，以便进行目标检测、道路识别等任务。
五、总结Bayer格式转换算法是一种重要的图像处理技术，能够将Bayer格式图像转换为常规像素格式，以便进行进一步的处理和分析。
该算法通过插值方法从Bayer 格式图像中提取更多的像素信息，并将其转换为常规像素格式，具有高效、准确的特点。
visionpro中cogimageconverttool简介
VISIONPRO中COGIMAGECONVERTTOOL简介VisionPro是一款由Cognex公司开发的图像处理软件，旨在为制造业提供高效的视觉检测和图像处理解决方案。
CogImageConvertTool是VisionPro中的一个重要工具，主要用于图像格式的转换和处理。
本文将深入介绍CogImageConvertTool的功能、用途以及在视觉应用中的应用场景。
1.CogImageConvertTool的基本概述CogImageConvertTool是VisionPro软件套件中的一部分，作为图像转换工具，其主要功能包括：图像格式转换：CogImageConvertTool能够快速、准确地将不同格式的图像进行转换，支持常见的图像格式如JPEG、BMP、PNG等。
图像预处理：通过CogImageConvertTool，用户可以进行图像的基本预处理，例如调整亮度、对比度、图像大小等，以满足不同应用的需求。
色彩空间转换：该工具支持对图像的色彩空间进行转换，使用户能够在不同的色彩表示之间进行切换，确保图像在不同设备和环境中的显示一致性。
2.CogImageConvertTool的应用场景2.1视觉检测系统在制造业中，视觉检测系统广泛应用于产品质量检测和缺陷识别。
CogImageConvertTool可用于处理不同传感器或相机采集的图像，将其转换为适用于视觉算法的标准格式，从而提高检测精度和稳定性。
2.2图像数据集处理在机器学习和深度学习应用中，构建高质量的图像数据集对于模型的训练至关重要。
CogImageConvertTool可以用于调整和转换数据集中的图像，确保其符合模型训练的要求，提高模型的性能。
2.3医学图像处理在医学领域，医学图像的处理和分析对于疾病诊断和治疗规划至关重要。
CogImageConvertTool可以帮助医学专业人员将不同来源的医学图像转换为标准格式，以进行统一的分析和比较。
医学图像的处理和分析方法及其应用
医学图像的处理和分析方法及其应用医学图像处理、分析与应用是医学影像科技领域的重点之一，它广泛涉及到医学影像技术、医学学科、信息科学等多个领域。
近年来，随着医疗技术的快速发展，医学图像处理及应用逐渐成为研究的热点，很多新的算法被提出，被广泛应用于医学影像处理、诊断、手术规划、智能监测等多个方面。
本文将从医学图像处理与分析的原理、方法、应用等方面进行探讨。
一、医学图像的处理方法医学图像处理主要有以下三个部分：预处理、特征提取和分类识别。
1. 预处理预处理是指对图像的预先处理，使图像能够更好地进行后续的处理、分析和识别。
医学图像的预处理包括一系列的图像增强、滤波、归一化、分割等操作。
图像增强是一种通过对医学影像中的灰度、对比度、亮度等进行调节，使图像更加清晰、明亮、彩色鲜艳，以增强图片诊断的目的。
滤波操作是一种典型的预处理方法，它主要是通过选择合适的图像滤波算法，来消除医学图像中的噪声、产生清晰的图像轮廓、增加图像对比度、强化图像边缘等操作。
归一化操作是指将一个数据的取值范围缩放到一个标准区间，以便于后续的处理。
在医学图像处理中，归一化常常可以将像素归一到指定的像素值范围，这样可以将像素之间的差异变得小而又稳定。
分割操作是指将医学影像中的已知信息与未知信息进行分离的操作，可以将医学图像分为几个区域，以便于对每一个区域做出更加详细的分析与处理。
2. 特征提取在医学图像中，特征提取指的是将分割后的图像信息转换成一些定量的特征，以便于分析和识别。
特征提取的目的是通过从原始数据中提取有价值的特征，来构建更加准确、可靠的模型。
在特征提取方面，常用的方法包括灰度共生矩阵、零交叉率、小波变换、主成分分析等。
例如，可以通过计算癌症影像中的肿瘤边缘、形态或质量等特征来诊断某种肿瘤的类型和程度。
3. 分类识别分类识别是将医学图像划分为不同的类别和对象的过程。
分析、识别和分类是医学影像处理的基础，支持着诊断、治疗以及监测等方面的应用。
生物医学图像的分析与处理
生物医学图像的分析与处理生物医学图像是一种反映组织结构和生理功能的影像信息。
现代医学很大程度上依赖于这种图像技术，如CT、MRI、PET、SPECT等，这些技术已经广泛应用于医学诊断和治疗。
为了能够更好地利用这些图像来提高人类健康水平，研究人员们不断地致力于对生物医学图像的分析和处理。
本文将介绍生物医学图像的基本概念、常见的分析和处理方法以及其在医学诊断和治疗中的应用。
一、生物医学图像的基本概念生物医学图像是从人体内部获得的一种三维影像，它反映了人体内部的组织结构和生理功能。
生物医学图像通常包括CT、MRI、PET、SPECT等多种形式，其中CT、MRI、PET、SPECT是最常见的。
1、CTCT（Computerized Tomography）成像技术是一种基于X射线的成像技术，可以通过计算机重构图像来获得人体内部的三维信息。
CT图像的分辨率高、灵敏度高，并且可以提供高质量的软组织和骨组织图像。
2、MRIMRI（Magnetic Resonance Imaging）成像技术是一种基于水分子磁共振的成像技术，可以通过控制外部磁场和电磁波来获得人体内部的三维信息。
MRI图像的分辨率比CT高，并且可以清晰地显示软组织和骨质。
3、PETPET（Positron Emission Tomography）成像技术是一种基于放射性同位素的成像技术，可以通过测量放射性同位素的分布来获得人体内部的生理功能信息。
PET图像可以提供生物分子水平的信息，如代谢、分子识别等。
4、SPECTSPECT（Single Photon Emission Computed Tomography）成像技术是一种基于放射性同位素的成像技术，类似于PET技术。
SPECT图像可以显示心血管、神经系统、肝脏、骨感觉器官等方面的细节。
二、生物医学图像的分析和处理方法生物医学图像需要进行分析和处理，以进一步提取其中的信息。
这些信息可以用于研究疾病的发生、发展和治疗。
图像超分辨技术在医学影像中的应用
图像超分辨技术在医学影像中的应用随着科技的不断进步和发展，图像超分辨技术（Image Super-Resolution，ISR）在各个领域得到了广泛的应用和推广。
医学是其中一个重要的领域，图像超分辨技术在医学影像中的应用得到了研究者们的深入探讨和实践。
本文将着重探讨图像超分辨技术在医学影像中的应用。
一、图像超分辨技术简介图像超分辨技术是一种将低分辨率图像转化为高分辨率图像的技术。
由于某些因素，如采集设备的限制、信号噪声和图像分辨率等，医学影像中常常会出现低分辨率图像。
通过将低分辨率图像经过一系列的处理，来尽量得到高分辨率图像，并且保证图像的质量和准确性。
二、图像超分辨技术在医学影像中的应用2.1 医学影像分析医学影像分析是医学领域中非常重要的一项工作，其中就包括医学图像的复原和增强。
通过利用图像超分辨技术，对低分辨率的医学图像进行处理，并进行图像复原和增强，可以帮助医生更加准确地发现疾病和病变，减少医学误诊的概率。
2.2 医学图像重建医学图像重建是指将低分辨率的医学图像转化为高分辨率图像的过程，可以通过超分辨率技术进行重建和处理，使得图像质量更加清晰和准确。
可以应用于医学图像的识别与分析、病变检测和病理分析等方面。
2.3 医学图像格式转换医学图像格式转换是指将低分辨率的医学图像转换到另外一种图像格式，以便于医学科研人员和医生进行更准确的疾病分析和诊断。
通常情况下，图像分辨率很低的医学图像需要转换为高分辨率图像，以便于在其它系统上进行分析处理，这时就需要利用图像超分辨技术来进行处理。
三、图像超分辨技术在医学影像中的优势3.1 帮助医生更准确地进行疾病诊断通过对低分辨率医学图像进行高分辨率重建和图像处理，可以提高图像的质量和准确度，使医生在进行疾病诊断时拥有更加准确的依据。
3.2 减少医学误诊的可能性通过将医学图像的低分辨率转换为高分辨率图像，能够减少医学误诊的概率，对准备进行手术和治疗的病人能够更加准确地进行判断和决策。
DICOM医学数字图像格式与BMP通用图像格式转换软件的设计与实现
每个数据元素由标签组号 (组号 ,元素号) ,数据类型 ,数据 长度 ,数据内容四部分组成 ,结构如图 1 :
医疗设备信息
图 1 D ICO M 文件结构与数据元素
例如我们用 wi n he x 解码某张一帧文件 , 找到如下一串数 字 , 它就是一个数据元素 。0800 7000 4C 4 F 1800 53 79 73 74 65 6D 73 20 4D 65 64 69 63 61 6C 20 53 79 73 74 65 6D73 20 。0008 0070 是表示仪器的标签 ,4C 4 F 是数据类型 ,0018 表 示数据长度 , 后面一串数字是 A SC I I 码 , 翻译成字符串就是 : P hilip s M e dical syst e m s 。以上数字都以十六进制表示 。而且 依据系统要求实行字节顺序颠倒排置 。
Design an d rea l iza t ion of the sof t ware in tran sf or min g D ICOM digita l medica l ima ge f or ma t in to BM P genera l ima ge f or ma t
XU Pa n - hui , L IN Fe ng (Dep a rt me nt of M ec ha nic s En gi nee ri ng of Tsi ng h ua U nive r sit y , Beiji ng 100084 , Chi na) Abstra ct :W he n usi n g t he to mo grap hic i ma ge dat a f ro m t he C T o r M R de vice s to reco n st r uct t h ree - di me n sio nal vi rt ual o bject , we meet a special fo r mat of D ICO M me dical i ma ge dat a , a st a nda r d p ro duce d f ro m t ho se device s. This p ap e r is to a nal yze t he st r uct ure of D C IO M file , a n d co m bi ne rece nt t ec h ni que to co mplet e t he i mpo rt a nt f u nctio n s , i ncl udi n g de2 co di ng a nd di splayi ng t he D ICO M file , a nd co nve rti n g t he D ICO M fo r mat i nto B M P fo r mat . All t he p ractice s a re ba se d o n V C + + 6. 0 p latfo r m . T h ro ug h c reati ng a co re cla ss i n t he wo r kplace to p roce ss t he D ICO M dat a , w e succe ssf ull y re2 alize d t he t wo f u nctio n s a bo ve . T hi s p ap e r al so de sc ri be s t he st r uct ure of t he sof t w a re de velo p e d by o ur selve s a n d so me i mpo rt a nt f unctio n. Key wor ds :D ICO M ;B M P ; dat a ele me nt ; b yt e o r de ri n g ;gra y de gree ;wi n do w ce nt e r - wi n do w wi dt h
基于CCD的X线医学图像采集与BMP文件转换
基于CCD的X线医学图像采集与BMP文件转换
陈胤环;杨向萍
【期刊名称】《医疗卫生装备》
【年(卷),期】2004(025)003
【摘要】在正确分析识别基于CCD的X射线图像数据格式的基础上,通过软件编程实现读取X射线图像并转换为BMP文件的方法,从而得出医学图像向BMP文件转换的方法.
【总页数】2页(P1-2)
【作者】陈胤环;杨向萍
【作者单位】东华大学机械工程学院,上海市,200051;东华大学机械工程学院,上海市,200051
【正文语种】中文
【中图分类】TH774
【相关文献】
1.基于MATLAB的X线医学图像混合空域增强处理研究 [J], 潘晓东;蒋元林
2.基于医学图像内容检索的计算机辅助乳腺X线影像诊断技术 [J], 郝欣;曹颖;夏顺仁
3.基于FPGA的实时X线医学图像处理系统 [J], 张辉;夏明新;焦戬;胡广书
4.基于直方图的X线医学图像增强及Matlab实现 [J], 张艺雪
5.基于Matlab的X线医学图像增强与直方图处理方法 [J], 袁丽婷;邱力军
因版权原因，仅展示原文概要，查看原文内容请购买。
医学图像格式转换及读取与显示
医学图像格式转换及读取与显示1.医学图像格式转换通常从机器拷贝出来的医学图像数据为DICOM格式，如果是多种模态图像混合，则需要使用Dcm2AsiszImg.exe工具把多模态图像分类出来，软件如下图所示：Dcm2AsiszImg 是一个接收、发送DICOM 图像、把DICOM 图像进行分类、把DICOM 转化为安科Img 图像格式的软件工具。
用法：“输出目录”选择待转化的图像保存路径，“DICOM图像分类”选择要转化的原始图像目录，最后点击“DICOM图像分类”，输出图像分辨率为256*256。
常用的图像格式还有ANALYZE和NIFTI，ANALYZE格式的图像包括图像文件.img和头文件.hdr，应用于SPM2。
NIFTI把图像文件和头文件合并为.nii文件，应用于SPM8、FSL、FreeSurfer等。
可以利用MRICron软件的dcm2niigui.exe插件把DICOM格式转化为ANALYAZE 和NIFTI格式。
在Help下的preference处可设置输出参数：2.读取与显示DICOM图像Matlab提供了dicominfo、dicomdict、dicomdisp、dicomread、dicomuid 、dicomwrite 函数，可实现DICOM格式图像的读取、显示、保存等操作，以及查看扫描信息。
3.读取与显示NIFTI格式图像MRIcro软件可以显示NIFTI图像① NIfTI这个Matlab程序可以读取显示、保存、制作核磁共振图像。
具体如下：>> [hdr,] = load_nii_hdr('output.hdr');>> [img,hdr] = load_nii_img(hdr,);>> save_nii(nii, , [old_RGB]);②SPM方法：help spm_read_volsV = spm_vol_nifti('output.hdr')[Y,XYZ] = spm_read_vols(V);4.Freesurfer的mgh图像读取与显示Freesurfer安装目录下有一个matlab程序包，提供了load_mgh, save_mgh等函数实现该文件的读取与显示。
DICOM医学图像与BMP格式的转换研究
｛
Ｄ Ｒ ｉｉ ；／ＭＰ 图像 信 息 大 小 （０或 ｌ ）以 字 ＷＯ Ｄ ｂ ｚ ／ Ｓｅ Ｂ ４ ２，
节 为 单 位 Ｌ Ｎ ｉ ｄ ：／ＭＰ位 图 宽 度 ． Ｏ ＧｂＷｉｔ ／ ｈ Ｂ 以像 素 为 单 位 Ｌ Ｎ ｉ ｉ ｔ／ ＭＰ位 图高 度 ． Ｏ ＧｂＨｅ ｈ；／ ｇ Ｂ 以像 素 为 单 位
１所 示 。
文件头 ｝ 数据元素 ｌ … … ｆ数据元素
ｎ ） 美 国放 射 学会 （ Ｃ 和美 国 电器 制造 商 协 会 （ Ｅ ｅ是 Ａ Ｒ） Ｎ ．
Ｍ Ａ）组织 制定 的用于 医学 图像 存储 与通 信 的 国际标
准 ． 的应 用 促 进 了不 同 厂 家 、 同医 疗 设 备 产 生 的 医 它 不 学 影 像 之 间 的互 相 传 输 和 通 信 现 代 医疗 仪 器 最 终 产 生 的医 学 图像 的格 式 都 符 合 Ｄ Ｃ Ｍ 标 准 ． 得 不 同 厂 ＩＯ 使
ＷＯ Ｄ ｂ Ｙ Ｅ ／ 图 文 件 的 类 型 ．其 值 固 定 为 Ｒ ｔ Ｐ ；／ Ｔ 位
０ ４ ４ 即“ ｘ ｄ ２． ＢＭ”
｝Ｇ Ｑ Ａ ； Ｒ Ｂ Ｕ Ｄ
颜色表 ｑＲ Ｂ Ｕ Ｄ结构数 据的个数 由图像所使 ￣ Ｇ Ｑ Ａ 用 的颜 色数 ｂＢｔｏ ｎ 决定 ：若 图像 为 ２ ｉｉ ｕ ｔ Ｃ ４位 真彩色 ，
商生产的设备所形成 的图像 的统一存档与通信成 为可
能 但 是 ． 由于 符 合 Ｄ Ｃ Ｍ 标 准 的设 备 所 呈 现 的文 件 ＩＯ
标签 １ 数据描述 Ｉ 数据长度 Ｉ 数据域 （ａ） Ｉ （Ｒ Ｉ （ ） ｌ（ ｌｅ Ｔｇ ｖ） 、 ｒ Ｌ Ｖ ｕ） ａ
医学影像实战（一）--医学图像格式（nii和dicom）
医学影像实战（⼀）--医学图像格式（nii和dicom）医疗图像是对解剖区域的内部结构和功能的⼀种表征。
它以⼆维像素或者三维体素的形式呈现出来。
映射到空间位置的数值是对采样过程和重建过程的离散表征。
⽤来描述⼀个确定采样模态视野的像素数量是对解剖结构和功能的细节的表达。
像素表达的数值取决于成像模式、采样协议、重建以及后续处理过程。
医疗数据的组成医疗数据有四个关键的组成部分--像素深度、光度解释、元数据以及像素数据。
这⼏部分决定了图像的⼤⼩和分辨率a. 像素深度（Pixel Depth）或者位深度（Bit Depth）或者⾊深度（Color Depth）就是⽤来编码每⼀像素的信息所⽤的位数。
例如，⼀个 8 位的栅格会拥有从 0 到 255 这 256 种各不相同的数值。
b. 光度解释具体化了像素数据被解释成正确的图⽚展⽰的⽅式，如单⾊图像或者彩⾊图像。
为了确定像素值中是否存储了彩⾊信息，我们引⼊了每个像素的样本的概念，也就是⼤家都知道的通道数量。
单⾊图像每个像素只有⼀个样本，图⽚中并没有存储彩⾊信息。
我们使⽤从⿊⾊到⽩⾊的灰度级别来展⽰这种图⽚。
灰度的数量明显取决于⽤来存储这个样本的位数，在这种情况下，与像素深度是⼀致的。
像 X 光⽚、CT和磁共振这样的放射医疗影像都有⼀个灰度光度解释。
核医学图像都以彩⾊的形式展现，例如 PET 和SPECT。
c. 元数据就是图⽚中所描述的信息。
它看上去可能是很奇怪的，但是⽆论在什么格式的⽂件中，都存在⼀些超越像素数据并且和图像相关的信息。
这类被称作元数据的信息通常都以头部的形式储在⽂件的起始部分，它⾄少会包含以下信息：图像矩阵的维度、空间精度、像素深度以及光度解释。
d. 像素数据--这⾥存储的是像素数值的⼤⼩。
根据不同的数据类型，像素数据可能以整型或者浮点型的类型存储，使⽤表达数据所需的最少的数据位。
所以，图像的⼤⼩=头部⼤⼩（包含元数据）+⾏×列×像素深度×帧的数量医疗图像的格式放射⽣物图像中主要有六种格式--DICOM（医疗中的数字图像和通信），NIFTI（神经影像学信息技术计划），PAR/REC（飞利浦 MRI 扫描格式），ANALYZE（Mayo 医疗成像）以及 NRRD（近乎原始光栅数据）和 MNIC 格式。
dcmtk使用手册
dcmtk使用手册
摘要：
1.DCMTK 简介
2.DCMTK 的功能
3.DCMTK 的使用方法
4.DCMTK 的优点与不足
5.DCMTK 的未来发展
正文：
DCMTK，全称“DICOM（医学数字成像和通信）中文转换工具包”，是一款面向医学影像行业的专业软件。
它主要用于将DICOM 格式的医学图像转换为中文格式，并提供相关功能以方便用户对医学图像进行处理和分析。
DCMTK 具有以下主要功能：
1.DICOM 格式的医学图像转换为中文格式。
2.提供多种图像处理功能，如图像增强、滤波、测量等。
3.支持多种中文格式的输出，如JPEG、PNG 等。
4.提供批量处理功能，方便用户对大量图像进行处理。
要使用DCMTK，用户需要首先安装DCMTK 软件，然后打开软件界面，选择需要转换的DICOM 格式医学图像，设置相关参数，如输出格式、处理方式等，最后点击“开始转换”按钮即可。
DCMTK 的优点在于其专业的图像处理能力，能够满足医学影像行业的专业需求。
同时，DCMTK 的界面简洁易用，用户可以快速上手。
然而，DCMTK 也存在一些不足，如转换速度较慢，对电脑硬件要求较高等。
未来，DCMTK 有望在以下几个方面进行发展：提高转换速度，优化软件性能，增加更多实用功能，以更好地满足医学影像行业的需求。
运用第三方软件实现DICOM医学图像的格式转换
运用第三方软件实现DICOM医学图像的格式转换楼磊【期刊名称】《数理医药学杂志》【年(卷),期】2014(000)004【摘要】分析了当前医学影像设备生成的DICOM 格式图像相互不兼容的客观原因，提出了一种借助于SPM8、MriCro 等第三方软件将DICOM 格式医学图像转换为BMP图像的方法。
结果显示，该方法具有操作简单、适用性强、转换效率高、速度快等优点。
实现DICOM 格式图像的转换对后续医学图像的处理具有重要意义。
%We analyse the form of DICOM medical images and the incompatibility of images between dif-ferent medical imaging equipments .A method of image conversion from DICOM medical imagesto BM P im-ages is introduced .This method is based on the third-party software of MATLAB、SPM8 and MriCro .We find that the method is very easy to operate and powerful applicable .As a result ,this method is really effi-cient .Converting the DICOM medical image to BM P image is very important for medical image processing .【总页数】2页(P444-445)【作者】楼磊【作者单位】浙江中医药大学第二临床医学院杭州310053【正文语种】中文【中图分类】TP311【相关文献】1.医学图像DICOM格式转换软件的设计与实现 [J], 胡阳秋;高小榕;高上凯2.DICOM医学图像格式转换的研究 [J], 张华3.医学影像DICOM格式转换的研究与实现 [J], 刘英;李凯扬4.DICOM医学图像格式转换研究 [J], 李群华;郑宇;杨黠;郑松柏;罗瑜5.DICOM医学图像格式转换的VC++实现 [J], 彭承琳;陈诚;陈园园因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医学图像格式分析与转换
本文分为三个部分——医学图像及其组成、医学图像格式和医学图像的格式转换。
本文希望通过对深度学习的相关知识的介绍，最终达到医学图像分析的目的。
医学图像及其组成
由Michele Larobina和Loredana Murino发表的论文，对本文即将展开的讨论来说是一个很好的信息参考。
Michele Larobina和Loredana Murino二人是意大利“生物架构和生物成像协会”（IBB）的成员。
IBB是意大利“国家研究委员会”的组成部分，同时也是意大利最大的公共研究机构。
我们的另一个参考信息资源是一篇题为《Working with the DICOM and NIfTI data standards in R》的论文。
•什么是医学图像？
医学图像是反映解剖区域内部结构或内部功能的图像，它是由一组图像元素——像素（2D）或立体像素（3D）——组成的。
医学图像是由采样或重建产生的离散性图像表征，它能将数值映射到不同的空间位置上。
像素的数量是用来描述某一成像设备下的医学成像的，同时也是描述解剖及其功能细节的一种表达方式。
像素所表达的具体数值是由成像设备、成像协议、影像重建以及后期加工所决定的。
•医学图像的组成
医学图像组成医学图像有四个关键成分——像素深度、光度表示、元数据和像素数据。
这些成分与图像大小和图像分辨率有关。
图像深度（又称比特深度或颜色深度）是用来编码每个像素信息的比特数。
比如说，一个8比特的光栅可以有256个从0到255数值不等的图像深度。
“光度表示”解释了像素数据如何以正确的图像格式（单色或彩色图片）显示。
为了说明像素数值中是否存在色彩信息，我们将引入“每像素采样数”的概念。
单色图像只有一个“每像素采样”，而且图像中没有色彩信息。
图像是依靠由黑到白的灰阶来显示的，灰阶的数目很明显取决于用来储存样本的比特数。
在这里，灰阶数与像素深度是一致的。
医疗放射图像，比如CT 图像和磁共振（MR）图像，是一个灰阶的“光度表示”。
而核医学图像，比如正电子发射断层图像（PET）和单光子发射断层图像（SPECT），通常都是以彩色映射或调色板来显示的。
“元数据”是用于描述图形象的信息。
它可能看起来会比较奇怪，但是在任何一个文件格式中，除了像素数据之外，图像还有一些其他的相关信息。
这样的图像信息被称为“元数据”，它通常以“数据头”的格式被储存在文件的开头，涵盖了图像矩阵维度、空间分辨率、像素深度和光度表示等信息。
“像素数据”是储存像素数值的位置。
根据数据类型的不同，像素数据使用数值显示所需的最小字节数，以整点或浮点数的格式储存。
图像大小=数据头大小（包括元数据）+行数栏数*像素深度*（图像帧数）
医学图像格式
放射图像有6种主要的格式，分别为DICOM（医学数字成像和通讯）、NIFTI （神经影像信息技术）、PAR/REC（Philips磁共振扫描格式）、ANALYZE （Mayo医学成像）、NRRD（近原始栅格数据）和MNIC。
• DICOM格式的基本内容
DICOM表示“医学数字成像和通讯”。
DICOM是由“美国国家电气制造商协会”（NEMA）发布的标准，这一标准规范了医学成像的管理、储存、打印和信息传输，这些都是扫描仪或医院“医疗影像储传系统”（PACS）中的文件格式。
DICOM包括了一个文件格式和一个网络通讯协议，其中的网络通讯协议是医疗实体间使用TCP/IP进行沟通的一个规范和准则。
一个DICOM 文件由一个数据头和图像数据组成的。
数据头的大小取决于数据信息的多少。
数据头中的内容包括病人编号、病人姓名等等。
同时，它还决定了图。
