常用集成电路及主要参数
upc1018c集成电路参数
upc1018c集成电路参数UPC1018C是一款集成电路，具有多种参数特性。
本文将介绍UPC1018C的主要参数，并对其进行详细解释。
UPC1018C的工作电压范围为3V至5.5V，使其非常适合在各种电子设备中使用。
这个范围的选择可以满足不同应用场景的需求，同时也增加了电路的灵活性和兼容性。
UPC1018C具有低功耗特性，工作电流仅为100μA。
低功耗设计可以延长电池寿命，并减少电路发热问题。
此外，它还具有低噪声特性，可以提供更清晰的信号传输。
UPC1018C还具有高增益特性，其增益范围可达60 dB。
高增益意味着它可以放大弱信号，并在信号传输过程中保持信号的准确性和稳定性。
这在无线通信、音频处理和传感器应用中非常有用。
UPC1018C具有宽带宽特性，其带宽范围为0.1 Hz至1 MHz。
宽带宽意味着它可以传输更高频率的信号，从而实现更高的数据传输速率。
这对于高速数据通信和信号处理至关重要。
UPC1018C还具有输入和输出阻抗匹配特性。
它的输入阻抗为50 Ω，输出阻抗为75 Ω。
这种匹配特性可以确保信号在电路中的传输过程中不会发生反射和失真，从而提高信号质量和传输效率。
UPC1018C还具有温度稳定性，可以在较宽的温度范围内正常工作。
这使得它适用于各种温度变化较大的环境，如汽车电子、工业控制和户外设备等。
UPC1018C还具有保护特性，包括过热保护和短路保护。
过热保护可以防止电路因超过温度极限而损坏，而短路保护可以防止电路因外部短路而受损。
这些保护特性可以提高电路的可靠性和安全性。
总结起来，UPC1018C是一款功能强大的集成电路，具有多种优秀的参数特性。
它的工作电压范围广泛，功耗低，增益高，带宽宽，输入输出阻抗匹配，温度稳定性好，同时还具有保护特性。
这些特性使得UPC1018C在各种电子设备和应用中都能发挥重要作用。
无论是在通信领域、音频处理还是传感器应用中，UPC1018C都可以提供稳定可靠的性能，满足用户的需求。
集成运放的主要参数以及测试方法
集成运放的性能主要参数及国标测试方法集成运放的性能可用一些参数来表示。
集成运放的主要参数：1．开环特性参数（1）开环电压放大倍数Ao。
在没有外接反馈电路、输出端开路、在输入端加一个低频小信号电压时，所测出输出电压复振幅与差动输入电压复振幅之比值，称为开环电压放大倍数。
Ao越高越稳定，所构成运算放大电路的运算精度也越高。
（2）差分输入电阻Ri。
差分输入电阻Ri是运算放大器的主要技术指标之一。
它是指：开环运算放大器在室温下，加在它两个输入端之间的差模输入电压变化量△V i与由它所引起的差模输入电流变化量△I i之比。
一般为10k~3M，高的可达1000M以上。
在大多数情况下，总希望集成运放的开环输入电阻大一些好。
（3）输出电阻Ro。
在没有外加反馈的情况下，集成运放在室温下其输出电压变化与输出电流变化之比。
它实际上就是开环状态下集成运放输出级的输出电阻，其大小反映了放大器带负载的能力，Ro通常越小越好，典型值一般在几十到几百欧。
（4）共模输入电阻Ric。
开环状态下，两差分输入端分别对地端呈现的等效电阻，称为共模输入电阻。
（5）开环频率特性。
开环频率特性是指：在开环状态下，输出电压下降3dB所对应的通频带宽，也称为开环-3dB带宽。
2.输入失调特性由于运算放大器输入回路的不对称性，将产生一定的输入误差信号，从而限制里运算放大器的信号灵敏度。
通常用以下参数表示。
（1）输入失调电压Vos。
在室温及标称电源电压下，当输入电压为零时，集成运放的输出电位Vo0折合到输入端的数值，即：Vos=Vo0/Ao失调电压的大小反映了差动输入级元件的失配程度。
当集成运放的输入端外接电阻比较小时。
失调电压及其漂移是引起运算误差的主要原因之一。
Vos一般在mV级，显然它越小越好。
（2）输入失调电流Ios。
在常温下，当输入信号为零时，放大器两个输入端的基极偏置电流之差称为输入失调电流。
即：Ios=Ib- — Ib+式中Ib-、Ib+为放大器内两个输入端晶体管的基极电流。
集成电路主要参数与性能的测量方法

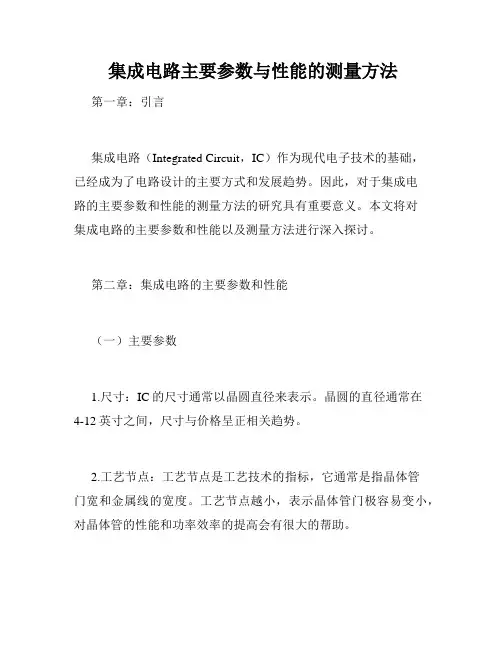

集成电路主要参数与性能的测量方法第一章：引言集成电路（Integrated Circuit，IC）作为现代电子技术的基础，已经成为了电路设计的主要方式和发展趋势。
因此，对于集成电路的主要参数和性能的测量方法的研究具有重要意义。
本文将对集成电路的主要参数和性能以及测量方法进行深入探讨。
第二章：集成电路的主要参数和性能（一）主要参数1.尺寸：IC的尺寸通常以晶圆直径来表示。
晶圆的直径通常在4-12英寸之间，尺寸与价格呈正相关趋势。
2.工艺节点：工艺节点是工艺技术的指标，它通常是指晶体管门宽和金属线的宽度。
工艺节点越小，表示晶体管门极容易变小，对晶体管的性能和功率效率的提高会有很大的帮助。
3.运行速度：运行速度是IC的一个重要性能参数，通常用截止频率、最大工作频率等来表示。
4.功耗：功耗是电路的重要指标之一，越小越好。
5.集成度：集成度是IC所能实现的复杂电路的规模。
（二）性能1.直流电路参数：包括电压增益、共模抑制比、输入电阻和输出电阻等。
2.交流电路参数：如输出功率、柔顺度、杂散信号等。
3.噪声参数：包括噪声系数、等效输入噪声电压等。
第三章：集成电路性能的测量方法（一）尺寸测量晶圆的尺寸测量通常使用光刻测量仪来进行，测量结果精度高、重复性好。
（二）运行速度测量1.直流电路参数的测量：可使用万用表、示波器等设备进行测量。
2.交流电路参数的测量：可以使用频谱分析器、动态信号分析仪等设备进行测量。
（三）功耗测量可以使用功率计、示波器等设备测量电路的功耗。
（四）集成度测量集成电路的集成度可以采用大规模集成电路测试系统进行测量。
（五）性能测量1.直流电路参数的测量：可使用各种测试电路（如差分放大电路）进行测量。
2.交流电路参数的测量：使用频谱分析器等仪器测量，可以得到其幅频特性、输出功率、等效杂散电平等参数。
3.噪声参数的测量：可以使用电压调制噪声功率谱仪等设备测量。
第四章：总结本文阐述了集成电路主要参数与性能的测量方法。
1014b集成电路芯片参数

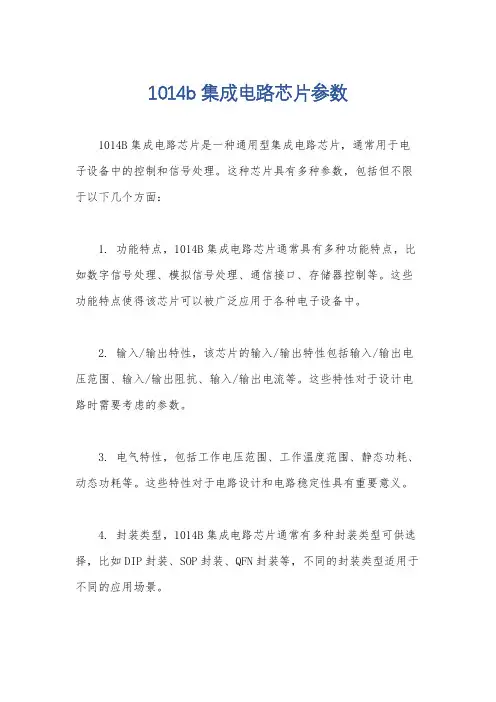

1014b集成电路芯片参数
1014B集成电路芯片是一种通用型集成电路芯片，通常用于电子设备中的控制和信号处理。
这种芯片具有多种参数，包括但不限于以下几个方面：
1. 功能特点，1014B集成电路芯片通常具有多种功能特点，比如数字信号处理、模拟信号处理、通信接口、存储器控制等。
这些功能特点使得该芯片可以被广泛应用于各种电子设备中。
2. 输入/输出特性，该芯片的输入/输出特性包括输入/输出电压范围、输入/输出阻抗、输入/输出电流等。
这些特性对于设计电路时需要考虑的参数。
3. 电气特性，包括工作电压范围、工作温度范围、静态功耗、动态功耗等。
这些特性对于电路设计和电路稳定性具有重要意义。
4. 封装类型，1014B集成电路芯片通常有多种封装类型可供选择，比如DIP封装、SOP封装、QFN封装等，不同的封装类型适用于不同的应用场景。
5. 性能参数，比如时钟频率、响应时间、工作频率等，这些参
数直接影响到芯片的工作性能和速度。
综上所述，1014B集成电路芯片具有多种参数，包括功能特点、输入/输出特性、电气特性、封装类型和性能参数等。
这些参数对于
设计和选择电子设备中的芯片具有重要意义。
c5121集成电路参数
c5121集成电路参数摘要：1.C5121 集成电路概述2.C5121 集成电路的引脚功能3.C5121 集成电路的参数4.C5121 集成电路的应用正文：【C5121 集成电路概述】C5121 是一款功能强大的集成电路，主要用于数字信号处理、数据采集和存储等领域。
它具有高度集成、低噪声、低失真、低功耗等特点，能够满足各种电子设备的需求。
【C5121 集成电路的引脚功能】C5121 集成电路具有多个引脚，每个引脚都有特定的功能。
以下是一些主要引脚的功能：1.VCC：供电引脚，为电路提供工作电压。
2.GND：地引脚，用于电路的接地。
3.IN1-IN4：输入引脚，用于接收输入信号。
4.OUT1-OUT4：输出引脚，用于输出处理后的信号。
5.CLK：时钟引脚，用于提供电路的工作节拍。
6.RESET：复位引脚，用于将电路状态恢复到初始状态。
【C5121 集成电路的参数】C5121 集成电路的主要参数包括：工作电压范围、输入/输出阻抗、输入/输出电压范围、时钟频率范围、复位电压等。
以下是一些具体参数：1.工作电压范围：1.8V 至5.5V。
2.输入阻抗：约100kΩ。
3.输出阻抗：约10kΩ。
4.输入电压范围：-2.0V 至4.0V。
5.输出电压范围：-2.0V 至4.0V。
6.时钟频率范围：100kHz 至10MHz。
7.复位电压：低于1.8V。
【C5121 集成电路的应用】C5121 集成电路广泛应用于各种电子设备中，例如：音频处理器、数据采集器、信号发生器、传感器信号处理等。
实训任务4.2常用集成门电路功能和逻辑参数测试
2021/6/19
1
门电路：能实现基本逻辑运算的电路。 基本逻辑门电路：与门、或门和非门。 复合门电路：与非门、或非门、异或门、同或门等。 集成门电路：将这些逻辑电路的元件和连线制作在 一块 半导体基片上，然后封装起来。 目前使用较多的集成门电路主要有双极型的TTL门 电路和单极型的CMOS门电路。
TTL门电路输出端不允许直接接+5V或地。否则，将损坏器件。
2021/6/19
27
2． CMOS集成门电路
（1）电源电压 CMOS门电路的电源电压范围比TTL的范围宽。如CC4000系列
的集成电路可在3V～18V电压下正常工作；CMOS电路使用的标准 电压一般为+5V，+10V，+15V三种。
在使用中注意电源极性不能接反。 （2）CMOS门电路的多余端（不用端）的处理方法
“GND”表示。TTL门电路对电源电压要求较高，要保持 +5V(±10%)，过低不能正常工作，过高易损坏器件。 （2）TTL门电路多余端（不用端）的处理方法
对于实际应用时，有时门电路的输入端可能会不用，其不用的
端子称为多余端（不用端），其处理方法一般可根据门电路的逻辑 功能分别接高电平或低电平。
TTL门电路多余的输入端要进行合理的处理，实践表明TTL门 电路输入端悬空，相当于“1”状态（接高电平），但其抗干扰能力 较差。因此，TTL与门、与非门多余的输入端接高电平、悬空或并 联使用；而或门、或非门多余的输入端必须接地和并联使用。 （3）TTL门电路的门电路的安全问题
输出级改为三极管集电极开路输出， 并取消集电极负载电阻RL。集电极开 路后，输出端可以直接并联使用的特 殊逻辑门，称为集电极开路与非门。
Y AB CD EF
集成电路的电路参数及性能
CL
f
V2
p dd
fp
1 tp
输入信号的频率
2021/6/26
18
（2）输入为非理想的波形
另一种动态功耗称为交变功耗PA，它是在输入波形为非 理想波形时，反相器处于输入波形上升沿和下降沿的瞬 间，负载管和驱动管会同时导通而引起的功耗。
PA
1 2
f
pVdd
I
' max
(tr
tf
)
I' max
交变电流 I '的峰值，tr，tf为输入信号的上升及下降
rc dV dt
d 2V dx 2
式中：r为单位长度电阻，c为单位长度电容。
通常信号在连线上的传播延迟时间可以用下式估算：
tl
rcl 2 2
其中：l为连线长度，由于 tl l，2 l在连线延迟中起主要作用。
为了减小延迟时间，可行的策略是在连线中加若干个Buffer。
2021/6/26
9
三、电路扇出延迟
• 利用逐级放大反相器构成的驱动电路可有效地解决驱动
大电容负载问题。
2021/6/26
12
例如：设一个标准反相器：
R
驱 负
R 9
Cl 81
Cg WL 3
Vi
Cl 81 2（7 倍） Cg 3
Vdd
1 3
3
1
Cl 81
如果不增加反相器的驱动能力，其延迟时间将增大27倍，即 T=27tpd。
设：|Vtp|=0.2Vdd
tr
4 Cl
pVdd
如果两管尺寸相同：Wn
Ln
Wp Lp
时， n
n p
p
有：
CMOS集成电路基础知识
CMOS集成电路基础知识CMOS是ComplementaryMetal-OxideSemiconductor一词的缩写。
在业余电子制作中我们经常会用到它，这里系统、详细的介绍一些CMOS 集成电路基础知识及使用注意事项。
CMOS集成电路的性能及特点功耗低CMOS集成电路采用场效应管，且都是互补结构，工作时两个串联的场效应管总是处于一个管导通，另一个管截止的状态，电路静态功耗理论上为零。
实际上，由于存在漏电流，CMOS电路尚有微量静态功耗。
单个门电路的功耗典型值仅为20mW，动态功耗（在1MHz工作频率时）也仅为几mW。
工作电压范围宽CMOS集成电路供电简单，供电电源体积小，基本上不需稳压。
国产CC4000系列的集成电路，可在3~18V电压下正常工作。
逻辑摆幅大CMOS集成电路的逻辑高电平“1”、逻辑低电平“0”分别接近于电源高电位VDD及电影低电位VSS。
当VDD=15V，VSS=0V时，输出逻辑摆幅近似15V。
因此，CMOS集成电路的电压电压利用系数在各类集成电路中指标是较高的。
抗干扰能力强CMOS集成电路的电压噪声容限的典型值为电源电压的45%，保证值为电源电压的30%。
随着电源电压的增加，噪声容限电压的绝对值将成比例增加。
对于VDD=15V的供电电压（当VSS=0V时），电路将有7V 左右的噪声容限。
输入阻抗高CMOS集成电路的输入端一般都是由保护二极管和串联电阻构成的保护网络，故比一般场效应管的输入电阻稍小，但在正常工作电压范围内，这些保护二极管均处于反向偏置状态，直流输入阻抗取决于这些二极管的泄露电流，通常情况下，等效输入阻抗高达103~1011Ω，因此CMOS集成电路几乎不消耗驱动电路的功率。
温度稳定性能好由于CMOS集成电路的功耗很低，内部发热量少，而且，CMOS电路线路结构和电气参数都具有对称性，在温度环境发生变化时，某些参数能起到自动补偿作用，因而CMOS集成电路的温度特性非常好。
三端稳压集成电路7812引脚图及参数
7812压电路图三端稳压集成电路使用时要
请问7812的输入输出端连接电容的目的是什么？
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
不连有什么坏处？
与前面说的情况正相反。
还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。
问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。
ttl、cmos集成与非门电路的主要参数和意义
ttl、cmos集成与非门电路的主要参数和意义文章标题：深度解读ttl、cmos集成与非门电路的主要参数和意义一、引言TTL和CMOS集成与非门电路是数字电路中常见的两种逻辑门电路，它们在数字系统设计中扮演着重要的角色。
本文将深入探讨这两种电路的主要参数和意义，帮助读者更好地理解数字电路设计的基础知识。
二、TTL集成与非门电路的主要参数和意义1. 逻辑电平TTL集成与非门电路的逻辑电平指的是输入电压和输出电压的标准数值范围，其中高电平通常定义为2.4V至5V，低电平定义为0V至0.8V。
这个参数的意义在于确保在不同的电路之间可以进行可靠的信号传输和逻辑运算。
2. 传输延迟TTL集成与非门电路的传输延迟指的是从输入信号变化到输出信号变化所经过的时间。
传输延迟的主要影响因素包括晶体管的开关速度和电路中的负载电容等。
理解传输延迟对于设计高速数字系统至关重要，可以帮助设计师合理安排信号的传输路径和减小信号的时延。
3. 功耗TTL集成与非门电路的功耗是指在逻辑运算和信号放大过程中消耗的电能。
功耗的高低直接影响到电路的发热和稳定性。
合理控制功耗可以延长电路的寿命并减少系统的散热设计成本。
4. 抗干扰能力TTL集成与非门电路的抗干扰能力指的是在外部噪声和干扰的情况下，电路能够正确地进行逻辑运算和输出稳定的信号。
提高电路的抗干扰能力对于在工业环境中稳定运行至关重要。
5. 个人观点我认为TTL集成与非门电路在数字系统设计中具有重要的地位，其稳定性和可靠性经过了长期的验证，是非常成熟和可靠的数字逻辑电路。
三、CMOS集成与非门电路的主要参数和意义1. 静态功耗CMOS集成与非门电路的静态功耗指的是在无输入信号的情况下，由于晶体管的导通而导致的功耗。
静态功耗是CMOS电路一个重要的参数，尤其在移动设备和电池供电的场景下，合理控制静态功耗对于延长电池寿命至关重要。
2. 输入电阻CMOS集成与非门电路的输入电阻是指输入端对于外部信号的阻抗大小，它决定了电路的输入信号的驱动能力和对外部环境的适应能力。
555时基集成电路引脚图及主要参数
555时基集成电路引脚图及主要参数555时基集成电路是数字集成电路，是由21个晶体三极管、4个晶体二极管和16个电阻组成的定时器，有分压器、比较器、触发器和放电器等功能的电路。
它具有成本低、易使用、适应面广、驱动电流大和一定的负载能力。
在电子制作中只需经过简单调试，就可以做成多种实用的各种小电路，远远优于三极管电路。
555时基电路国内外的型号很多，如国外产品有：NE555、LM555、A555和CA555等；国内型号有5GI555、SL555和FX555等。
它们的内部结构和管脚序号都相同，因此，可以直接互相代换。
但要注意，并不是所有的带555数字的集成块都是时基集成电路，如MMV555、AD555和AHD555等都不是时基集成电路。
常见的555时基集成电路为塑料双列直插式封装（见图5-36），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
(图5-36)555时基集成电路各引脚功能描述：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;⑧是电源正极VC。
555时基集成电路的主要参数为（以NE555为例）:电源电压4.5～16V。
输出驱动电流为200毫安。
作定时器使用时，定时精度为1％。
作振荡使用时，输出的脉冲的最高频率可达500千赫。
使用时，驱动电流若大于上述电流时，在脚③输出端加装扩展电流的电路，如加一三极管放大。
集成电路测试常用电气参数测试指标.ppt
集成电路测试
常用参数测试指标
学习目标
教学 目标
IC测试的内容 IC测试的参数 IC测试的原理
集成电路测试内容
部分功能验证 电气参数测试
CMOS集成电路常用电气参数测试指标
集成电路测试参数
电源电压Vcc
芯片正常工作所需要的电压
输入电压Vin
芯片工作过程中输入端所加的高电平电压
输入电流Iin
芯片工作过程中输入端所加的电流
存放温度范围Tstg 芯片正常工作承受的最大温度范围
集成电路测试参数
静态功耗电流 IDD 输出高电平时的输出电流 IOH 输出逻辑高电平VOH 输入逻辑高电平VIH 输入电容CIN
输入漏电电流 II 输出低电平时的输出电流 IOL 输出逻辑低电平VOL 输入逻辑低电平VIL 功耗电容CPD
集成电路测试参数
最高输入工作频率fmax 高电平时钟脉冲宽度tWH 建立时间tSU 输出传输延迟时间tPLH 、tPHL 输出状态转换时间tTHL 是暗箱； 暗箱不允许被打开；
知识小结
1、IC测试的内容： 部分功能验证和电气参数测试； 2、IC测试的参数： 绝对最大额定值、静态参数、动态参数； 3、IC测试中理论： 暗箱理论；
几种常用集成运算放大器的性能参数
几种常用集成运算放大器的性能参数1.通用型运算放大器A741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。
它们是口前应用最为广泛的集成运算放大器。
卩通用型运算放大器就是以通用为LI的而设计的。
这类器件的主要特点是价格低廉、产品量大面广, 其性能指标能适合于一般性使用。
例2.高阻型运算放大器,IIB为儿皮安到儿十皮安。
实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。
用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。
常见的集成器件有LF356、LF355、LF347 （四运放）及更高输入阻抗的CA3130、CA3140等。
Q这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid> （109^1012）3.低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。
低温漂型运算放大器就是为此而设讣的。
訂前常用的高精度、低温漂运算放大器有0P-07、0P-27、AD508及ill M0SFET组成的斩波稳零型低漂移器件ICL7650等。
4.高速型运算放大器s,BWG>20MHzo PA715等，其SR二50〜70V/u在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率SR 一定要高,单位增益带宽BWG 一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。
高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。
常见的运放有LM318、5.低功耗型运算放大器W,可采用单节电池供电。
P A O U前有的产品功耗已达微瓦级，例如ICL7600 的供电电源为1. 5V,功耗为10 u山于电子电路集成化的最大优点是能使复杂电路小型轻便，所以随着便携式仪器应用范围的扩大,必须使用低电源电压供电、低功率消耗的运算放大器相适用。
