KV线路典型设计
10kV 电缆线路典型设计技术原则【最新版】
10kV 电缆线路典型设计技术原则1、主要设计规程、规范本次阐述的10kV 电缆线路指交流额定电压10kV 电力电缆线路，包括电缆本体、附件与相关的建(构)筑物、排水、消防和火灾报警系统等。
10kV 电缆线路敷设设计一般分直埋、排管、电缆沟、电缆隧道四种方式。
10kV 电缆线路设计中常用的规程规范如下:GB 29415 耐火电缆槽盒GB 50003 砌体结构设计规范GB 50009 建筑结构荷载规范GB 50010 混凝土结构设计规范GB 50016 建筑设计防火规范GB 50034 建筑照明设计标准GB 50065 交流电气装置的接地设计规范GB 2952 电缆外护层GB 3048 电线电缆电性能试验方法GB 6995 电线电缆识别标志GB 11032 交流无间隙金属氧化物避雷器GB 12666 电线电缆燃烧试验方法GB 12706 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T 18380 电缆和光缆在火焰条件下的燃烧试验DL/T 401 高压电缆选用导则GB 50116 火灾自动报警系统设计规范GB 50168 电气装置安装工程电缆工程施工及验收规范GB 50217 电力工程电缆设计规范GB 50229 火力发电厂与变电所设计防火规范GB 50330 建筑边坡工程技术规范GB/T 11836 混凝土和钢筋混凝土排水管GB/T 50064 交流电气装置的过电压保护和绝缘配合DLGJ 154 电缆防火措施设计和施工与验收标准DL/T 1253 电力电缆线路运行规程DL/T 5221 城市电力电缆线路设计技术规定Q/GDW 1738 国家电网公司配电网规划设计技术导则CJJ 37 城市道路工程设计规范JGJ 118 冻土地区建筑地基基础设计规范JC/T 640 顶进施工法用钢筋混凝土排水管DL/T 802.1 电力电缆用导管技术条件第1 部分:总则DL/T 802.2 电力电缆用导管技术条件第2 部分:玻璃纤维增强塑料电缆导管DL/T 802.3 电力电缆用导管技术条件第3 部分:氯化聚氯乙烯及硬聚氯乙烯塑料电缆导管DL/T 802.4 电力电缆用导管技术条件第4 部分:氯化聚氯乙烯及硬聚氯乙烯塑料双壁波纹电缆导管DL/T 802.5 电力电缆用导管技术条件第5 部分:纤维水泥电缆导管DL/T 802.6 电力电缆用导管技术条件第6 部分:承插式混凝土预制电缆导管DL/T 802.7 电力电缆用导管技术条件第7 部分:非开挖用改性聚丙烯塑料电缆导管DL/T 5222 导体和电器选择技术规定JB/T 10181电缆载流量计算IEC 60502 Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)(额定电压1kV 到30kV 挤包固体绝缘电力电缆及附件)IEC 60754-1、2-2011 Test on gases evolved during combustion of materials from cables(电缆燃烧时释出的气体的试验)IEC 60287-2006 Electric cables -- Calculation of thecurrent rating(电缆额定电流的计算)IEC 61034-1、2 (BS EN61034-2-2005)Measurement of smoke density of cables burning under defined conditions(电缆在特定条件下燃烧的烟密度试验方法)2、电缆电气设计原则2.1 电缆路径选择(1) 电缆线路应与城镇总体规划相结合，应与各种管线和其他市政设施统一安排，且应征得规划部门认可。
kv线路典型设计(架空线部分)说明

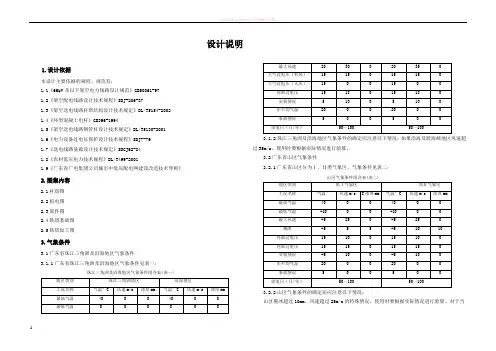

百度文库- 让每个人平等地提升自我设计说明1.设计依据本设计主要依据的规程、规范有：1.1《66kV及以下架空电力线路设计规范》GB50061-971.2《架空配电线路设计技术规程》SDJ-206-871.3《架空送电线路杆塔结构设计技术规定》DL/T5154-20021.4《环型混凝土电杆》GB396-19941.5《架空送电线路钢管杆设计技术规定》DL/T5130-20011.6《电力设备过电压保护设计技术规程》SDJ7-791.7《送电线路基础设计技术规定》SDGJ62-841.8《农村低压电力技术规程》DL/T499-20011.9《广东省广电集团公司城市中低压配电网建设改造技术导则》2.图集内容2.1杆塔图2.2机电图2.3部件图2.4铁塔基础图2.5铁塔加工图3.气象条件3.1广东省珠江三角洲及沿海地区气象条件3.1.1广东省珠江三角洲及沿海地区气象条件见表一：珠江三角洲及沿海地区气象条件组合表(表一)地区类别珠江三角洲地区沿海地区工况名称气温°C 风速m/s 冰厚mm 气温°C 风速m/s 冰厚mm 最高气温40 0 0 40 0 0最低气温0 0 0 0 0 0最大风速20 30 0 20 35 0 大气过电压（有风）15 15 0 15 15 0大气过电压（无风）15 0 0 15 0 0 内部过电压15 18 0 15 18 0安装情况 5 10 0 5 10 0年平均气温20 0 0 20 0 0事故情况 5 0 0 5 0 0 雷电日（日/年）50～100 50～1003.1.2珠江三角洲及沿海地区气象条件的确定应注意以下情况：如果沿海及跨海峡地区风速超过35m/s，使用时要根据实际情况进行验算。
3.2广东省山区气象条件3.2.1广东省山区分为Ⅰ、Ⅱ类气象区，气象条件见表二：山区气象条件组合表(表二)地区类别第Ⅰ气象区第Ⅱ气象区工况名称气温°风速m/s C冰厚mm 气温°C 风速m/s 冰厚mm最高气温40 0 0 40 0 0最低气温-10 0 0 -10 0 0最大风速-5 25 0 -5 25 0覆冰-5 5 5 -5 10 10 外部过电压15 10 0 15 10 0内部过电压15 15 0 15 15 0安装情况-5 10 0 -5 10 0年平均气温20 0 0 20 0 0事故情况 5 0 0 5 0 0 雷电日（日/年）50～100 50～1003.2.2山区气象条件的确定还应注意以下情况：山区覆冰超过10mm、风速超过25m/s的特殊情况，使用时要根据实际情况进行验算。
110kV典设设计条件

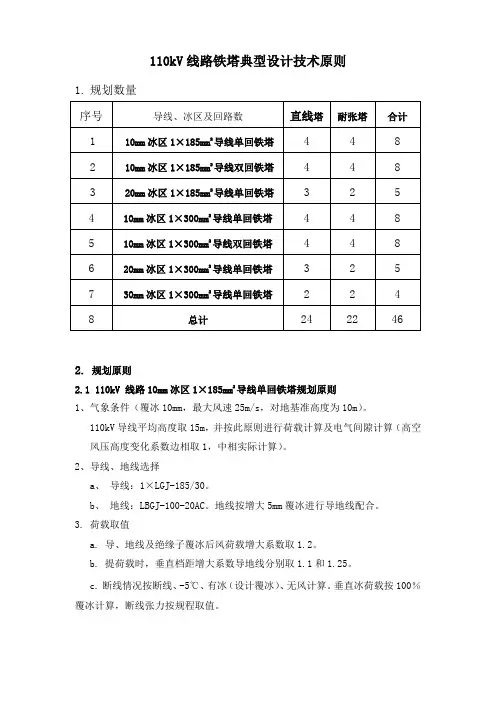

110kV线路铁塔典型设计技术原则1.规划数量2.规划原则2.1 110kV 线路10mm冰区1×185mm2导线单回铁塔规划原则1、气象条件（覆冰10mm，最大风速25m/s，对地基准高度为10m）。
110kV导线平均高度取15m，并按此原则进行荷载计算及电气间隙计算（高空风压高度变化系数边相取1，中相实际计算）。
2、导线、地线选择a、导线：1×LGJ-185/30。
b、地线：LBGJ-100-20AC。
地线按增大5mm覆冰进行导地线配合。
3. 荷载取值a. 导、地线及绝缘子覆冰后风荷载增大系数取1.2。
b. 提荷载时，垂直档距增大系数导地线分别取1.1和1.25。
c. 断线情况按断线、-5℃、有冰（设计覆冰）、无风计算。
垂直冰荷载按100％覆冰计算，断线张力按规程取值。
d. 不均匀覆冰风速取10m/s，垂直荷重取覆冰荷重的100%。
e. 不均匀覆冰的导、地线不平衡张力取值按下表：4、绝缘配合及防雷保护a、海拔高程取1500m。
b、按Ⅲ级污区进行绝缘配合设计, 爬电比距取3.27cm/kV（标称电压）。
c、绝缘子片数按9片，绝缘子结构高度146mm，最小公称爬电距离400mm。
d、空气间隙e、猫头型铁塔塔窗内间隙，导线水平面以上考虑带电检修间隙、导线水平面以下不考虑带电检修间隙(考虑窗口下部带电检修，比较)，带电检修人体活动范围为50cm。
110kV结构尺寸：塔身部取260mm，其余位置120mm。
f、防雷保护角保护角按照不大于10°设计。
增加做间隙圆时：使用合成绝缘子,考虑增加250mm的合成绝缘子长度,5、挂点型式耐张塔采用单挂点设计，联塔金具采用U型挂环挂点金具型式。
直线塔考虑顺线路单挂点型式，联塔金具U型螺丝挂点金具型式。
第一金具强度较串内其它金具强度提高10%。
6、塔头布置7、杆塔规划直线塔：（四种）注：括号内高度缩档使用。
1ZM411型塔重要荷载系数电气荷载只针对张力。
35kV输电线路典型设计课件
9-24
24
3 35B01～35B22－J3(SJ3) 300 450 / 40～60
9-24
24
4 35B01～35B22－J4(SJ4) 300 450
/ 60～90
9-24
24
பைடு நூலகம்
混凝土杆规划设计条件
序 号
杆塔名称
水平 垂直 档距 档距 Kv (m) (m)
转角度 数(°)
塔高 (m)
计算高度 (m)
R1300
1900
47.38° 19.92° 9.15°
R1300
R600
950 950
35B13系列转角塔
R650 100 850
950 950
R650 100 850
R300 5.28° 11.3745.°26°
R300 5.28° 11.3745.°26°
R650 950 950
100 850
适用于华中、华北部分山区和一般沿海地区； ➢气象条件组合G:
最大风速35m/s、最低温度-10°C和最大覆冰0mm，主要适用于 台风出现频率较高的东南沿海地区。
A气象区和F气象区应考虑适用于5mm和10mm两种覆冰条件。 对于设计冰厚20mm以上的重冰区和设计风速40m/s以上的特殊 风区，本次典型设计暂不考虑。
5.7 防雷保护
➢本次典设35kV混凝土单杆考虑了无地线的情况； ➢对有地线的杆塔，混凝土门型杆按照双地线设计，其 余杆塔均按单地线设计。 ➢地线和导线以及地线和地线间的距离满足规程要求。 ➢地线对导线的保护角角钢塔不大于25°，混凝土杆不 大于28°,钢管杆不大于28°
5.8 塔型规划
在送电线路的本体工程造价中，杆塔工程造价占较大 比重。杆塔规划是应用概率论及数理统计、微积分等理论优 选出一组水平档距、垂直档距和转角等参数，以使得其在具 体工程使用中杆塔的利用系数尽量接近1.0，以取得较好的经 济效益。
KV架空配电线路典型设计

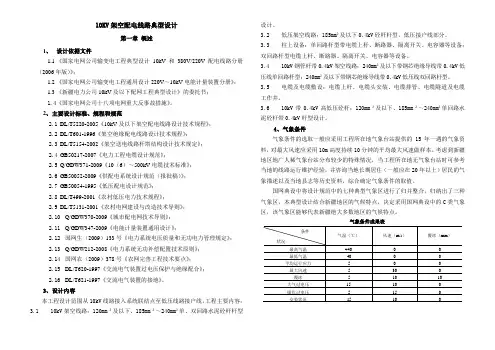

10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
10KV架空配电线路典型设计
10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
国家电网公司110~500kV输电线路典型设计铁塔制图和构造规定
国家电网公司110~500kV输电线路典型设计
铁塔制图和构造规定
输电线路典型设计工作组
2005年11月
1.图纸幅面尺寸
基本幅面代号
0＃
1＃
2＃
3＃
4＃
5＃
长×宽(mm)
1189X841
841X594
594X420
420X297
297X210
注：组合角钢垫板距离不应大于下表数值：
组合型式
2L63
2L70
2L75
2L80
2L90
2L100
2L110
2L125
2L140
2L160
2L180
2L200
750
860
900
970
1080
1200
1330
1520
1700
1960
2200
2420
490
550
580
620
700
770
850
980
11Байду номын сангаас0
6、其它规定
1)材料表中的计量单位用“kg”、“mm”表示，单件保留2位小数，小计及合计保留1位小数。
2)材料表中的对齐方式：编号、数量采用中间对齐，规格、备注采用左对齐，长度、单重、小计采用右对齐。
3)结构图中杆件的负端距不宜出现小数(特殊情况出外)，一般以5mm为级数，如-105，-110等；三角形尺寸以0.5mm为准，不得出现0.1、0.2等，奇数节间不得出现0.5mm，偶数节间允许出现0.5mm，材料表中构件长度不得出现小数。
3)图中正面、背面的构件编号不同时，应在编号圆圈内注明，编号中前后用F、R表示，或用前、后中文字书写，左右全用中文字书写。
10KV输电线路典型设计
10kV架空配电线路典型设计第一章概述1、设计依据文件1.1《公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
110kV输电线路典型设计方案及优化
110kV输电线路典型设计方案及优化110kV输电线路典型设计方案及优化摘要：文章对110kV输电线路典型设计的主要内容以及分类模块进行了介绍，重点分析了包括导线和地线、绝缘配合和塔头布置在内的主要设计条件，最后对杆塔结构方面上的优化以及一些主要的技术优点等进行了详细的分析和表达。
关键词：典型设近年来，我国社会经济方面迅速开展，与此同时，由于社会开展使对电力的需求量同样随之逐渐增大，有关部门的预测，在2021年的时候，我国新增装机的数量将达500GW。
在现阶段以及今后相对当长的一段时间以内，我国电网的建设建设还有开展任务均会面临很大的挑战。
规模如此之大的电网开展以及建设，非常有必要对其实行集约化的管理形式，使其规模优势能够得到充分的发挥，同时使得其资源利用率以及电网工程的管理还有建设效率都得到显著提升【1】。
1 110kV输电线路典型设计的内容及模块分类1.1 主要设计内容输电线路其最主要造价是由根底、导线以及杆塔这三局部构成。
这其中地形以及地貌会对根底的造价造成很大的影响，需要充分考虑塔位的具体情况，在实际情况的根底之上对其进行设计；而气象条件、地形条件以及导线截面决定了输电线路杆塔的设计，绝大局部杆塔的结构形式都是能够通用的。
按照上述的这些特点，文章中需要设计的主要内容就是针对某特定气象条件、地形条件以及导线截面条件下，进行标准化杆塔的典型设计。
1.2 设计模块的划分及其编号根据有关设计模块分类的一些特定的原那么，文章设计的110kV输电线路典型设计总共分为15个模块，另外双回路角钢塔总共有39种塔型以及单回路总共有39种塔型，最后还有钢管杆总共18种塔型。
2 典型设计主要设计条件2.1 导线以及地线文章设计的110kV典型设计中使用到的导线结构型式按照GB1179-1999标准来执行。
其中导线型式为LGJ-300/40和LGJ-240/30，地线型式为JLB1-95。
2.2 绝缘配合绝缘配合主要考虑以下几个方面的问题：绝缘配合原那么通常情况下线路在绝缘设计的时候主要的考虑对象还是防止污染，按照工程经验，本次设计中涉及到的大多数线路所处的环境为Ⅱ级污染区，所以在设计的过程中，按照Ⅱ级污秽区来实施绝缘配合设计。
线路典设110kV部分
40-60
500
60-90
塔高 (m)
15-24
18-30 33-36 15-24 15-24 15-24 15-24
杆塔规划（三）
适用 模块
1B、1D、1F、1H、1J、1L
序 号
杆塔名称
水平档距 （m）
垂直档距 （m）
转角度数(°)
1
ZM1、SZ1
350
450
0
2
ZM2、SZ2
400
600
0
3
导线 型号 1XLGJ240/30
地线 型号
1C 1D 1I 1J
2XLGJ240/30 1XLGJ400/35
JLB1A-95
1E 1F 1K 1L
2XLGJ300/40
1 导、地线型号（二）
钢管杆 模块
1M
1N
1O
导线 型号
1XLGJ240/30
2XLGJ240/30 1XLGJ400/35
2XLGJ300/25
对于C模块ZM1和ZM2分析的简介
• 本次典设，我们将所用的直线塔均做了 有限元预分析，进行选型。
• 由于篇幅有限，现仅将C模块的ZM1和 ZM2进行介绍。
ZM1的杆件分布
ZM2的杆件分布
ZM1和ZM2的加载工况
基本工况下1CZM1塔头的内力
基本工况下1CZM2塔头的内力
杆塔优化成果
2、优化塔身坡度 通过对各种塔身坡度的计算比较，以塔重
杆塔规划（二）
适用 模块
序 号
杆塔名称
1
ZM1、SZ1
2
ZM2、SZ2
3
J1、SJ1
4
J2、SJ2
5
10kV和380／220V架空配电线路典型设计
10kV和380/220V架空配电线路典型设计（修订版）国家电网公司基建部二○○六年九月目录1、10kV架空配电线路典型设计技术导则 (1)2、380/220V架空配电线路典型设计技术导则 (13)国家电网公司10kV架空配电线路典型设计技术导则1、主要设计标准、规程规范GB 50052-1995 供配电系统设计规范GB 50061-1997 66kV及以下架空电力线路设计规范DL/T 5231-2001 农村电网建设与改造技术导则DL/T 599-2005 城市中低压配电网改造技术导则DL/T 499－2001农村低压电力技术规程DL/T 601—1996 架空绝缘配电线路设计技术规程DL/T 621-1997 交流电气装置的接地GB 50010-2003 混凝土结构设计规范GB 396-19954 环形钢筋混凝土电杆GB4623-1994 环形预应力混凝土电杆DL/T 5130-2001 架空送电线路钢管杆设计技术规定DL/T 5154-2002 架空送电线路杆塔结构设计技术规定DL/T5220-2005 10kV及以下架空配电线路设计技术规程以上设计标准、规程规范若有新的版本，按新版本执行。
2、典型设计的分类和设计分工2.1 气象区根据各网省公司报送的技术导则，经合理归并，并参照现行有关标准和规程规范的典型气象区，国家电网公司10kV架空配电线路典型设计的气象区见表1。
表1 国家电网公司10kV架空配电线路典型设计气象区2.2 设计分工编制国家电网公司10kV及380/220V架空配电线路典型设计的单位有：1、江苏南通电力设计院（简称南通院）；2、浙江金华设计院（简称金华院）；3、福建三明电力勘察设计所（简称三明院）；4、辽宁大连电力设计院（简称大连院）；5、河北唐山电力勘察设计院（简称唐山院）；6、上海电力设计院有限公司（简称上海院）；7、湖南株洲电力勘测设计科研有限责任公司（简称株洲院）。
10KV_架空配电线路典型设计剖析
10KV 架空配电线路典型设计第一章总说明1.1 概述10K V 架空配电线路典型设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。
1.2 气象条件典型设计在广泛调研的基础上选取以下A、B、C 三种气象条件，见下表。
架空配电线路典型设计用气象电线路典型设计用气象区表1-110KV 架空配电线路典型设计用气象区气象区最高最低覆冰大气温度最大风安装外过电压内过电压年平均气温最大风覆冰风速安装外过电压内过电压覆冰厚度（mm) 冰的密度（kg/m 3) A -10 +10 0 +20 35 B +40 -20 -5 -5 -10 +15 +10 25 10 10 C -40 -5 -15 -5 30 15 17.5 5 10 15 10 0.9×10 3 10 15 10 导线选取和使用1.3 导线选取和使用1.3.1 导线截面的确定（1）10K V 架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185、240mm2 等多种截面的导线。
（2）同杆架设的380/220V架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185 mm2 等多种截面的导线。
（3）使用时应根据各自的需要选择3～４种常用截面的导线，可使杆型选择、施工备料、运行维护得以简化。
导线型号选取、导线适用档距、1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度（1）出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKL YJ 系列交联架空绝缘铝线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。
（2）导线的适用档距是指导线可以使用到的最大档距，实际运用中要结合电杆的使用条件最终确定导线的使用档距。
线路典设110kV部分
• 2 符合国家电网公司“一强三优”的要求
本次典设根据电网安全稳定运行的需要提 高了绝缘配置水平；减小了地线保护角
经济技术评价
3 铁塔规划合理
本次典设在大量的统计数据基础上规划出 铁塔系列，各模块的直线塔按2塔或三塔系列 规划、耐张转角塔均按4塔方案规划设计，使 铁塔在使用上更加经济合理。 同时着眼于电力事业的发展，合理规划塔 高系列，直线塔最高到36米，耐张塔最高到24 米。可有效解决日益增加的高压线跨越问题。
1A、1G
垂直档距 转角度数(°) （m） 450 0 塔 高 (m)
15-24
450
400 400 400 400 400
600
500 500 500 500 500
0
0 0-20 20-40 40-60 60-90
18-30
33-36 15-24 15-24 15-24 15-24
杆塔规划（三）
设计特点
角钢塔荷载组合满足《架空送电线路杆塔结构 设计技术规定》（DL/T 5154-2002）的相关要 求； 钢管塔《架空送电线路钢管杆设计技术规定》 （DL/T 5130-2001）的相关要求 ； 30m/s风区耐张塔垂直荷载按照2：8分配，且 应考虑一侧上拔情况，其上拔垂直荷载按照设 计垂直档距的50%计算； 25s风区不考虑上拔情况，垂直荷载按照3：7 分配
导线 1XLGJ240/30 型号 地线 型号
2XLGJ240/30 1XLGJ400/35
2XLGJ300/40
JLB1A-95
1 导、地线型号（二）
钢管杆 模块 导线 型号 地线 型号 1M 1N 1O
2XLGJ240/30 1XLGJ240/30 2XLGJ300/25 1XLGJ400/35 JLB1A-70
110kv输电线路典型设计模块
110kv输电线路典型设计模块下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!以下是一篇关于"110kV输电线路典型设计模块"的演示性文章,包含有清晰的章节和小节编号。
10KV 架空配电线路典型设计
10KV 架空配电线路典型设计第一章总说明1.1 概述10K V 架空配电线路典型设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。
1.2 气象条件典型设计在广泛调研的基础上选取以下A、B、C 三种气象条件，见下表。
架空配电线路典型设计用气象电线路典型设计用气象区表1-110KV 架空配电线路典型设计用气象区气象区最高最低覆冰大气温度最大风安装外过电压内过电压年平均气温最大风覆冰风速安装外过电压内过电压覆冰厚度（mm) 冰的密度（kg/m 3) A -10 +10 0 +20 35 B +40 -20 -5 -5 -10 +15 +10 25 10 10 C -40 -5 -15 -5 30 15 17.5 5 10 15 10 0.9×10 3 10 15 10 导线选取和使用1.3 导线选取和使用1.3.1 导线截面的确定（1）10K V 架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185、240mm2 等多种截面的导线。
（2）同杆架设的380/220V架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185 mm2 等多种截面的导线。
（3）使用时应根据各自的需要选择3～４种常用截面的导线，可使杆型选择、施工备料、运行维护得以简化。
导线型号选取、导线适用档距、1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度（1）出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKL YJ 系列交联架空绝缘铝线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。
（2）导线的适用档距是指导线可以使用到的最大档距，实际运用中要结合电杆的使用条件最终确定导线的使用档距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
3.3柱上设备：单回路杆型带电缆上杆、断路器、隔离开关、电容器等设备；双回路杆型电缆上杆、断路器、隔离开关、电容器等设备。
3.410kV钢管杆带0.4kV架空线路：240mm²及以下带钢芯绝缘导线带0.4kV低压线单回路杆型；240mm²及以下带钢芯绝缘导线带0.4kV低压线双回路杆型。
3.5电缆及电缆敷设：电缆上杆、电缆头安装、电缆排管、电缆隧道及电缆工作井。
3.610kV带0.4kV高低压砼杆：120mm²及以下、185mm²～240mm²单回路水泥砼杆带0.4kV杆型设计。
4、气象条件气象条件的选取一般应采用工程所在地气象台站提供的15年一遇的气象资料，对最大风速应采用10m高度持续10分钟的平均最大风速做样本。
考虑到新疆地区地广人稀气象台站分布较少的特殊情况，当工程所在地无气象台站时可参考当地的线路运行维护经验，并咨询当地长期居住（一般应在20年以上）居民的气象描述以及当地县志等历史资料，综合确定气象条件的取值。
国网典设中将设计规范中的七种典型气象区进行了归并整合，归纳出了三种气象区，本典型设计结合新疆地区的气候特点，决定采用国网典设中的C类气象区，该气象区能够代表新疆绝大多数地区的气候特点。
气象条件成果表第二章10kV 线路典型设计说明2.1 导线选取和使用（1）10KV 架空配电线路导线根据不同的供电负荷需求可以采用70、120、185、240mm 2四种截面的导线。
（2）高低压同杆架设的0.4kV 架空配电线路导线根据不同的供电负荷需求可以采用70、120、185 mm 2三种截面的导线。
（3）导线截面的选择应结合地区配网发展规划，10kV 线路宜采用经济电流密度法选择，并校验导线的末端电压降及长期允许载流量，还应考虑在事故或检修时将线路电流控制在导线允许载流量以内运行。
（4）按经济电流密度选择导线截面时，首先必须确定配电线路所承担的最大负荷电流Imax 及相应的最大负荷利用小时数Tmax 。
导线的经济电流密度J 值按下表选取。
导线经济电流密度J 值表单位：小时,A/mm 2导线的经济截面可按下式计算，A=Imax/J (mm 2)根据计算出的导线截面，再选择相近的导线标称截面。
本典设将计算结果制表，便于工程上的导线选择。
导线经济截面选择表 单位：A,mm 2年最大负荷利用小时数Tmax（5）按导线长期允许载流量校验截面时， JKLGYJ 型绝缘导线的长期容许最高运行温度为90℃，LGJ 型裸导线的长期容许最高运行温度为70℃。
根据相关规范，校验导线载流量时的环境温度，应取工程所在地最高温度月的平均最高气温。
为简化计算程序便于工程选用，本典设将校验导线载流量时的环境温度取25℃、40℃，以下为导线允许载流量表供工程上参考。
环境温度取40℃时导线允许载流量表单位： A备注：上表中为环境温度40℃，LGJ 型导线运行温度70℃，JKLGYJ 型导线运行温度90℃时的导线载流量。
环境温度取25℃时导线允许载流量表 单位： A备注：上表中为环境温度25℃，LGJ 型导线运行温度70℃，JKLGYJ 型导线运行温度90℃时的导线载流量。
（6）线路电压降校验10kV 配电线路建设中，为保证线路末端电压不低于允许值，必须对所选导线的电压降进行校核，在电压降满足的情况下才可选用。
本典设将计算结果制表，便于工程上的使用。
10kV 铝绞线架空线路电压损失校验表 单位：（%/MW.km ）2.2 导线型号选取、导线适用档距、安全系数出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKLGYJ 系列交联架空绝缘线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用LGJ 系列钢芯铝绞裸导线。
10KV 导线型号选取、适用档距、安全系数详见表1-2。
380V 导线型号选取、导线适用档距、安全系数详见表1-3。
高低压同杆架设的10kV/380V 各气象区导线型号选取、导线适用档距、安全系数详见表1-4。
2.3 导线参数 （1）裸导线目前我国导线采用的标准为GB/T 1179-1999《圆线同心绞架空导线》，该标准于1999年颁布实施，用于替代1983的同样标准。
但1999标准中导线结构型式与原1983标准相比减少很多，原设计常用的导线结构型式新标准中没有，考虑到目前各地10kV 线路的导线结构仍为原1983年标准中的型式，故本次典型设计裸导线仍沿用GB 1179-1983标准中的导线结构型式。
为便于工程计算及订货，简化导线型号，各标称导线只推荐一种新疆地区常用的型号，具体技术参数如下表：钢芯铝绞线技术参数表一钢芯铝绞线技术参数表二（2）绝缘导线本典设中绝缘导线均采用GB14049-1993及GB12527-1990标准中的型号和技术参数，为简化导线型号，各标称导线只推荐一种新疆地区常用的型号，具体技术参数如下表：10kV 绝缘导线参数表二2.4 导线应力弧垂表（1）本典型设计参照《国家电网公司输变电工程典型设计10kV 和380/220V 配电线路分册》导线应力弧垂表，此表给出了选用导线的外径、截面、拉断力、单位重量、最大使用应力、安全系数、气象区参数及导线的计算比载等，具体详见导线应力弧垂表。
（2）导线应力弧垂表给出了选用导线在高温、低温、安装、外过、内过、大风、覆冰、平均及架线气象组合等气象条件下的导线应力和弧垂的数值。
2.5 导线初伸长补偿的原则（1）新架导线的初伸长可采用弧垂减小的方法进行，但弧垂减小的幅值与导线的类型、使用档距、安全系数及载流量均相关。
典型设计中仅提出推存的经验数值，使用时须根据导线使用的实际情况做相应调整，使运行一段时间后的导线弧垂与弧垂表的数值保持一致。
（2）考虑到典型设计中导线均采用松弛张力放线，安全系数取值较大，导线的初伸长建议采用以下处理方式：代表档距50m 及以下的耐张段不考虑初伸长的补偿(直接根据弧垂表查取的数值进行架线)；代表档距50m 以上的耐张段导线的初伸长补偿为: JKLGYJ 系列绝缘钢芯铝绞线按弧垂表查取数值乘0.9进行施工，LGJ 系列钢芯铝绞线按弧垂表查取数值乘0.92进行施工。
2.6 杆塔回路数 （1）单回10KV 线路。
（2）双回10KV 线路。
（3）单回10KV 线路，同杆带380V 低压线路。
（4）单回10KV 钢管杆线路，同杆带380V 低压线路。
（5）双回10KV 钢管杆线路，同杆带380V 低压线路。
2.7 杆高选择（1）混凝土电杆杆高分10、12, 15m 三种；钢管杆杆高按13m 、15m 呼称高设计。
（2）12m 混凝土电杆和13m 钢管杆可构成一使用系列，15m 混凝土电杆和15m 钢管杆可构成一使用系列，主要适用出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇地区。
第三章 10KV 架空杆型3.1 10kV 导线排列方式根据新疆地区10kV 及以下电网的运行的建设习惯和经验，参照国网典设，本典设10kV 单回路杆头按等腰三角型布置，10kV 双回路杆头按左右对称三角型布置。
以上详见杆型组装图。
3.2 导线线间距离依据《10kV 及以下架空配电线路设计技术规程》和《架空绝缘配电线路设计技术规程》的有关规定，配电线路导线的线间距离，应结合地区运行经验确定。
表3-1 配电线路的最小线间间距注：括号内为绝缘导线数值3.3 本次典型设计混凝土杆的横担采用型钢组合结构，钢管杆的横担使用箱形固定横担。
直线杆采用单横担结构，对于重要的交叉跨越和直线转角杆型采用双横担，耐张及转角杆型均采用双横担组合。
3.4 横担尺寸和规格的确定原则本着安全、经济、美观、方便加工、施工和运行的原则。
线间距离决定着横担的尺寸，配电线路因档距较小，横担长度依据线间距离过小对工程造价影响甚微，并且过多的横担尺寸会给加工和施工备料带来褚多不便，根据《新疆电力公司生技部10kV 典型设计的指导思想》，本次设计单回路10kV 绝缘导线和裸导线，采用1500mm 等长横担设计;双回路10kV 上横担与单回路横担相同，下横担采用2800mm 长横担设计；低压部分采用1700mm 同等长横担设计。
同样道理，对于型钢的规格也不宜采用过多型号，本次设计横担角钢型号分三种63×6、75×8、90×8。
3.5 杆型分类依据及杆段选型本典设所有混凝土电杆均采用Φ190系列椎型杆，杆高分10m 、12m 、15m 三种。
10kV 线路一般采用12m 、15m 杆。
本典设将各种杆段适用条件制表以方便工程使用的查选。
本典设所有混凝土电杆均选用非预应力杆。
杆段型号规范表示方法为：Φ杆顶梢径/杆高m/杆段强度等级/非预应力G ）。
