焊接符号及标注方法21947
常用焊缝符号及其标注方法全
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
常用焊缝符及其标注方法全
常用焊缝符及其标注方法全The pony was revised in January 2021常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号示意图符号序号名称1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1带垫板符号 V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度cⅠ形焊缝4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
4.4.3塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
(精编课件)焊接符号及标注方法.ppt
一、焊接接头及焊缝
焊接接头的基本类型
Excellent courseware
一、焊接接头及焊缝
1、对接接头
将同一平面上的两个被焊工件的边缘相对焊接起来而形成的接头称 为对接接头。
它是各冲焊接结构中采用最多、也是最完善的一种接头形式，具有 受力好、强度大和节省金属材料的特点。
单位面积承载能力较低等。
Excellent courseware
一、焊接接头及焊缝
Excellent courseware
一、焊接接头及焊缝
Excellent courseware
一、焊接接头及焊缝
（二）焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。 分类： 1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝； 2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝； 3、按焊缝断续情况可分为：连续焊缝、断续焊缝； 4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝是构成焊接接头的主体部分，对接接头焊缝、角接接头焊缝是焊 缝的基本形式。
Excellent courseware
一、焊接接头及焊缝
1．对接焊缝 对接焊缝是沿着两个焊件之间形成的，有不开坡口（或开I形坡
口）和开坡口的两种。焊缝表面形状有上凸的和与表面平齐的。 2．角焊缝
角焊缝截面形状
Excellent courseware
及便于清渣。 （2）对于合金钢来说，坡口还能起到调节母材金属和填充金属比例(即熔
合比)的作用。
Excellent courseware
一、焊接接头及焊缝
（1）根据板厚不同，对接焊缝的焊接边缘可分为卷边、 平对或加工成为V形、X形、K形和U形等坡口。
焊接符号标注及详细表示方法
焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
焊接符号及标注方法共73页文档
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
常用焊缝符及其标注方法全
常用焊缝符及其标注方法全焊缝符号是指对焊接过程中产生的焊缝进行标记和表示的一种方法，常用的焊缝符号主要有直缝、搭接缝、角焊缝、对焊缝和环焊缝等。
下面将对常用焊缝符号及其标注方法进行详细介绍。
1.直缝焊缝符号：直缝焊缝符号表示两个零件通过直缝焊接的连接方式。
标注时通常使用一条直线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"XX"表示焊缝尺寸。
例如，一个直缝焊缝符号为直线上方加"W"，下方加"6"，表示使用焊接方法W，焊缝尺寸为6mm。
2.搭接焊缝符号：搭接焊缝符号表示通过将两个零件搭接在一起，然后进行焊接的连接方式。
标注时使用一条横线表示焊缝，而且焊缝上方和下方都需要进行标注。
上方标注加上符号"W"表示焊接方法，下方标注加上符号"XY"表示焊缝尺寸。
例如，一个搭接焊缝符号为横线上方加"W"，下方加"8X10"，表示使用焊接方法W，焊缝尺寸为8mm（横向）和10mm（纵向）。
3.角焊缝符号：角焊缝符号表示通过将两个零件以角度焊接在一起的连接方式。
标注时使用一个三角形表示焊缝，并在三角形上方加上符号"W"表示焊接方法，下方加上符号"ZZ"表示焊缝尺寸。
例如，一个角焊缝符号为三角形上方加"W"，下方加"8"，表示使用焊接方法W，焊缝尺寸为8mm。
4.对焊缝符号：对焊缝符号表示通过将两个零件对接在一起进行焊接的连接方式。
标注时使用两条平行线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"AB"表示焊缝尺寸。
例如，一个对焊缝符号为两条平行线上方加"W"，下方加"4X6"，表示使用焊接方法W，焊缝尺寸为4mm（横向）和6mm（纵向）。
焊接符号说明及标注
焊接符号说明接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm 板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接五，X型焊接焊接位置形状表示记号两面箭头对面方向9mm 坡口开口角度 箭头方向60° 箭头对面方向90°板材间距3mm 闪光焊接坡口深度3mm坡口开口角度90° 板材间距为0摩擦压接坡口深度3mm坡口开口角度90° 板材间距为0六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45° 板材间距6.4mm 使用垫板角连接板厚25mm 坡口角度45°闪光焊接 闪光焊接 摩擦压接七，K型焊接焊接位置形状表示记号箭头所指方向坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向摩擦压接闪光焊接闪光焊接坡口深度28mm坡口角度35°板材根部半径12mm 板材间距2mm九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊侧面图上没有记号表示 焊接长度为50mm焊接3处段焊间距为250mm十六，角焊接（间断）焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦点焊发散型焊接 发散熔接 发散熔接 发散熔接发散熔接对接焊，角焊表面凸起角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接该部位进行削平处理 该部位进行打磨处理 该部位进行机加磨平处理二十五，记号组合焊接位置形状表示记号 型焊接与拍子型焊接K型焊接与角焊接型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
常用焊缝符号及其标注方法全)..
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
常用焊缝符号及其标注方法(全)
135为CO2气体保护焊（MAG焊）。焊缝截面形状为V形，焊缝厚度为3，外表面为凸形，沿工件圆周施焊。
9
111为手工电弧焊，焊缝截面形状为V形，整个工件长度连续施焊。
注：焊缝在非箭头侧
表B1(续) 焊接标注示例
序号
焊接标注示例
说明
10
焊缝截面形状为圆柱形塞焊，塞焊直径为5，沿Фd圆周均布4个。
11
附录A
（规范性附录）
常用焊接方法代号
焊接方法代号按GB/T 5185，常用焊接方法及其代号见表A1。
表A1 常用焊接方法及其代号
代号
焊接方法
代号
焊接方法
1
11
111
135
电弧焊
无气体保护的电弧焊
手工电弧焊
MAG焊：熔化极非惰性气体保护焊 （含CO2气体保护焊）
3
311
33
气焊
氧―乙炔焊
氧―乙炔喷焊（堆焊）
2 辅助符号和补充符号的大小尺寸，可参照本表和GB/T 12212执行；
3 各种焊缝符号的画法及比例一般不随技术图样的绘图比例变化而变化。
5.3.2 基本符号在基准线上的表示
a） 如果焊缝在箭头侧，则将基本符号标在基准线的细实线侧，见图6（a）；
b）如果焊缝在接头的非箭头侧(即不可见焊缝)，则将基本符号标在基准线的虚线侧，见图6（b）；
常用焊缝符号及其标注方法

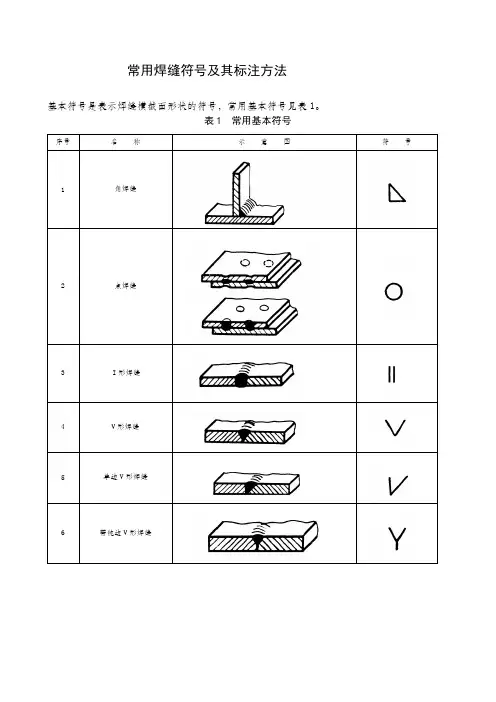

基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号
序号
名 称
示 意 图
符 号
1
角焊缝
2
点焊缝
3
Ⅰ形焊缝
4
V形焊缝
5
单边V形焊缝
焊接符 标注方法
焊接标注示例
注释： 1、沿工件圆（ZHOU）施焊； 2、选用的焊缝为角焊缝； 3、311表示采用氧-乙炔火 焰焊接,
参考文献：机械设计手册第 五版 第一卷 第一篇 第四章 第1.4节
焊接标注示例
注释： 1、沿工件圆（ZHOU）施焊； 2、选用的焊缝为角焊缝； 3、135表示采用熔化极非惰 性气体保护电弧焊焊接,
焊接符号的组成
焊接符号一般是由基本符号和指引线组成,必 要时还可以加上辅助符号、补充符号和焊缝尺 寸符号,
焊缝的基本符号
辅助符号 对焊缝的表面无要求时,则不标注辅助
符号
补充符号 当焊缝具有下表所列特征时,则必须标
注相应的补充符号
尺寸符号
焊接符号标注中的指引线
指引线是表示指引焊缝位置的符号,由带箭头的指引线和两条基准线 一条为实线,另一条为虚线 组成,指引线指向有关焊缝处,基准线一般应 为水平线,焊缝符号及尺寸标注在基准线上,必要时基准线末端加一尾 部,作其它说明用 如焊接方法等 ,如图所示,
箭头线和焊缝的关系 ：
1、如果焊缝在箭头侧,则将基本符号标在基准线的细实线侧,见图 a ； 2、如果焊缝在接头的非箭头侧 即不可见焊缝 ,则将基本符号标在基准线的虚 线侧,见图 b ； 3、标对称焊缝及双面焊缝时,可省略虚线基准线,见图 c ,
双面符号只能标注基础件一侧的焊接,在基础件两侧 的焊接不能是一种 工程语言,能简单、明了地在图纸 上说明焊缝的形状、几何尺寸和焊 接方法,
焊接符号的作用
焊接符号是把在图样上用技术制图方法所表示 的焊缝的基本形式和尺寸采用一些符号来表示 的方法,焊接符号可以表示出: 1 所焊焊缝的位置, 2 焊缝横截面形状 坡口形状 及坡口尺寸, 3 焊缝表面形状特征, 4 表示焊缝某些特征或其他要求,
焊接符号及标注方法课件
一、焊接接头及焊缝 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
3、搭接接头 两块板料相叠，而在端部或侧面进行角焊，或加
上塞焊缝、槽焊缝连接的接头称为搭接接头。 由于搭接接头中两钢板中心线不一致，受力时产
生附加弯矩，会影响焊缝强度，因此，一般锅炉、压 力容器的主要受压元件的焊缝都不用搭接形式。
设计人员为使自己设计的结构或产品由制造人 员准确无误地加工制造出来，就必须把结构和产品 的施工技术条件在设计图样和设计说明书等设计文 件上详尽地表述出来。
对于焊接接头，设计人员一般采用有关标准规 定的焊缝符号和焊接方法代号来表示。
十字)接头。T形(十字)接头能承受各种方向的力和力矩。T形 接头是各种箱型结构中最常见的接头形式，在压力容器制造 中，插入式管子与筒体的连接、人孔加强圈与筒体的连接等 也都属于这一类。
由于T形(十字)接头焊缝向母材过渡较急剧，接头在外力作 用下力线扭曲很大，造成应力分布极不均匀、且比较复杂， 在角焊缝根部和趾部都有很大的应力集中。保证焊透是降低 T形接头应力集中的重要措施之一。
3．工作焊缝和联系焊缝 工作焊缝(又称承载焊缝)
焊缝与焊件串联成整体主要承担载荷的作用。焊缝 一旦断裂，钢结构就立即受到严重破坏。
一、焊接接头及焊缝 一是作为领导干部一定要树立正确的权力观和科学的发展观，权力必须为职工群众谋利益，绝不能为个人或少数人谋取私利
联系焊缝(又称非承载焊缝) 焊缝与两个或两个以上的焊件并联成整体(即连接作
一般情况下，焊条电弧焊焊接6mm厚度的焊件和 自动焊焊接14mm以下厚度的焊件时，可以不开坡口 就可以得到合格的焊缝，但板间要留有一定的间隙， 以保证熔敷金属填满熔池，确保焊透。
焊接符号及标注方法
接頭A的非箭頭側 接頭A
接頭A的箭頭側 箭頭線
三、基本符號和指引線的位置規定 4、基本符號與基準線的相對位置 • 基本符號在實線側時，表示焊縫在箭頭側。
焊縫在箭頭側
焊縫在箭頭側
三、基本符號和指引線的位置規定 基本符號在虛線側時，表示焊縫在非箭頭側。
焊縫在非箭頭 側
焊縫在非箭頭 側
三、基本符號和指引線的位置規定 對稱焊縫允許省略虛線。
由於焊接接頭存在幾何不連續性，致使其工作應力是 不均勻的，存在應力集中。
當焊縫中存在工藝缺陷，焊縫外形不合理或接頭形式 不合理時，將加劇應力集中程度，影響接頭強度，特別 是疲勞強度。
一、焊接接頭及焊縫
（3）由於焊接的不均勻加熱，引起焊接殘餘應力及變形 焊接是局部加熱的過程，電弧焊時，焊縫處最高溫
度可達材料沸點，而離開焊縫處溫度急劇下降，直至室 溫。這種不均勻溫度場將在焊件中產生殘餘應力及變形。 （4）焊接接頭具有較大的剛性
搭接接頭
一、焊接接頭及焊縫
搭接接頭除兩鋼板疊在端面或側面 焊接外，還有開槽焊和塞焊(圓孔 和長孔)等。 開槽焊搭接接頭的構造如圖所示。 先將被連接件沖切成槽，然後用焊 縫金屬填滿該槽，槽焊焊縫斷面為 矩形，其寬為被連接件厚度的兩倍， 開槽長度應比搭接長度稍短一些。
一、焊接接頭及焊縫
塞焊是在被連接的鋼板上鑽孔來代替槽焊的槽，用 焊縫金屬將孔填滿使兩板連接起來，塞焊可分為圓 孔內塞焊和長孔內塞焊兩種，如圖所示。
焊縫是構成焊接接頭的主體部分，對接接頭焊縫、角接 接頭焊縫是焊縫的基本形式。
一、焊接接頭及焊縫
1．對接焊縫 對接焊縫是沿著兩個焊件之間形成的，有不開坡
口（或開I形坡口）和開坡口的兩種。焊縫表面形狀有 上凸的和與表面平齊的。 2．角焊縫
焊接符号标注及表示方法
焊接符号标注及表示方法焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
焊接符号及焊接标注方法
《焊接接头与焊接符号》培训资料一、焊接接头焊接接头共有五种形式,对接,角接,T形,搭接与端接接头。
如图4、2所示,这五种基本接头形式都有一定的焊缝与焊缝符号与之对应。
根据不同的接头设计,每种接头形式又形成各种不同的焊缝,并且这些焊缝与每种接头形式很接近。
接头设计确定了其形状,尺寸与结构。
形成一个接头的每个工件叫焊接件(或焊件),并分为三类,对接焊件,非对接焊件,铰接焊件。
焊缝的形式就是用接头的几何形状来表示的。
接头的几何形状就就是焊前的截面尺寸及形状。
从截面方向上瞧一接头时,每个焊件的端部形状常常与其焊缝形式及符号相似。
焊接接头部件接头型式确定后,有必要描述所要求的接头设计。
所以,焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。
与这些特征有关的术语包括: 接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度、坡口半径焊缝类型如图4、2所示,每种接头类型都有各种不同的焊缝。
以AWS A2、4“焊接,钎焊及无损探伤检验的标准符号”作为参考,共有九类焊缝及与其相关的焊缝符号,每一类焊缝中有各种相应的焊缝形式。
这九类焊缝包括:坡口焊缝;角焊缝;塞焊及槽焊;螺拄焊;点焊或凸焊;缝焊;封底焊及背面焊;堆焊;端接焊缝。
焊接设计人员可根据需要,选取最适合的接头形状与焊缝类别。
选取时,可考虑以下因素:易焊的接头;成熟的焊接工艺;适当的结构设计;焊接成本二、焊缝符号与焊接符号标准:国家标准GB 324;美国标准AWS A2、4。
表1 焊缝的基本符号:就是表示焊缝横截面形状特征的符号。
