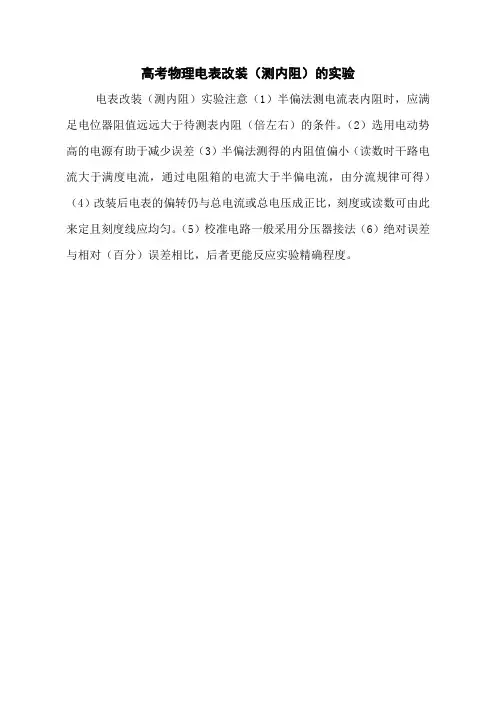

电表改装（测内阻）实验注意（1）半偏法测电流表内阻时，应满足电位器阻值远远大于待测表内阻（倍左右）的条件。
（2）选用电动势高的电源有助于减少误差（3）半偏法测得的内阻值偏小（读数时干路电流大于满度电流，通过电阻箱的电流大于半偏电流，由分流规律可得）（4）改装后电表的偏转仍与总电流或总电压成正比，刻度或读数可由此来定且刻度线应均匀。
（5）校准电路一般采用分压器接法（6）绝对误差与相对（百分）误差相比，后者更能反应实验精确程度。
11.9电表内阻的测量和改装(原卷版)--2024高考一轮复习100考点100讲
2024年高考一轮复习100考点100讲第11章 恒定电流第11.9讲 电表内阻的测量和改装【知识点精讲】一、半偏法测量电表内阻 1．半偏法测电流表内阻 (1)实验电路图，如图所示。
(2)实验步骤。
①按如图所示的电路图连接实验电路；②断开S 2，闭合S 1，调节R 1，使电流表读数等于其量程I m ；③保持R 1不变，闭合S 2，调节R 2，使电流表读数等于12 I m ，然后读出R 2的值，则R A ＝R 2。
(3)实验条件：R 1≫R A 。
(4)测量结果：R A 测＝R 2<R A 。
(5)误差分析：当闭合S 2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R 2的电流比电流表所在支路的电流大，R 2的电阻比电流表的电阻小，而我们把R 2的读数当成电流表的内阻，故测得的电流表的内阻偏小。
2．半偏法测电压表内阻 (1)实验电路图，如图所示。
(2)实验步骤①按如图所示的电路图连接实验电路；②将R 2的值调为零，闭合S ，调节R 1的滑片，使电压表读数等于其量程U m ；③保持R 1的滑片不动，调节R 2，使电压表读数等于12U m ，然后读出R 2的值，则R V ＝R 2。
(3)实验条件：R1≪R V。
(4)测量结果：R V测＝R2>R V。
(5)误差分析：当R2的值由零逐渐增大时，R2与电压表两端的电压也将逐渐增大，因此电压表读数等于12U m时，R2两端的电压将大于12U m，使R2>R V，从而造成R V的测量值偏大。
显然电压表半偏法适用于测量内阻较大的电压表的电阻。
