提高CAD制图速度的方法及技巧
十大妙招让你成为CAD 高手
十大妙招让你成为CAD高手1.如何给ACAD工具条添加命令及相应图标以cad2004为例cad的工具条并没有显示所有可用命令，在需要时用户要自己添加。
以下截图按操作顺序：2一）系统变量1.如果使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
2.椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
3.DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。
二）操作可用F2:F3:F4:F5:F6:F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪式控制Ctrl+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+Ctrl+Y:重做Ctrl+Z:取消前一步的操作4.关于cad图层的知识图层功能给我们管理工程图带来的极大的方便，利用他们，我们可以方便的绘制图形，修改图形。
因此每个新手很有必要掌握图层方面的知识。
5.AutoCAD中如何计算二维图形的面积:AutoCAD中，可以方便、准确地计算二维封闭图形的面积（包括周长），但对于不同类别的图形，其计算方法也不尽相同。
1.对于简单图形，如矩形、三角形。
只执行命令须AREA（可以是命令行输入或点击”后，Area）、2.“选项，3.“选项，6.AutoCAD字体替换技巧AutoCAD文件在交流过程中，往往会因设计者使用和拥有不同的字体（特别是早期版本必须使用的单线字体），而需为其指定替换字体，如下图所示，即是因为笔者的电脑中没有UMHZ.shx字体，而需为其指定笔者电脑中存在的字体hzkt.shx。
提高CAD效率的十个小窍门
提高CAD效率的十个小窍门CAD（Computer-Aided Design）是一种用于辅助设计和制图的计算机软件，被广泛应用于建筑、机械、电子等行业。
如何提高CAD的使用效率成为很多设计师和工程师关注的问题。
在本文中，我们将分享十个小窍门，帮助您更高效地使用CAD软件。
1. 学会使用快捷键：熟练掌握CAD软件的快捷键，可以大幅提高工作效率。
例如，Ctrl+C和Ctrl+V可以复制和粘贴对象，Ctrl+Z可以撤销上一步操作，Alt+Tab可以在不同的应用程序之间切换。
2. 使用鼠标滚轮：CAD软件通常支持鼠标滚轮进行缩放，这一功能非常实用。
通过按住鼠标滚轮并上下滚动，您可以快速调整绘图的比例，提高浏览效率。
3. 定义自己的快捷工具栏：大多数CAD软件都允许用户自定义快捷工具栏，将常用的命令和工具放置在易于访问的位置。
通过设置自定义的快捷工具栏，您可以节省找寻命令的时间，提高工作效率。
4. 使用图层管理：图层管理是CAD软件中非常重要的功能之一。
合理地使用图层，将不同的对象放置在不同的图层上，可以使绘图更加清晰明了，便于编辑和控制显示。
学会灵活运用图层管理功能，可以提高CAD使用的效率。
5. 制定模板文件：定制自己的CAD模板文件非常有助于提高工作效率。
通过事先设置好图纸尺寸、单位、样式等参数，并且将常用的图层、标注和样式等保存在模板文件中，您可以在新的项目中快速启动绘图工作。
6. 多使用命令别名：CAD软件通常提供给用户自定义命令别名的功能。
通过为常用的命令设置简短且易于记忆的别名，您可以在输入命令时更加快速和准确，提高效率。
7. 使用动态输入：许多CAD软件具有动态输入功能，可以在绘图过程中显示实时的数值输出。
这一功能可以帮助您更加精确地进行尺寸和位置的调整，避免出现错误，并提高工作效率。
8. 掌握键盘输入技巧：在CAD中，键盘输入命令是非常重要的。
熟练掌握键盘输入命令的技巧，可以更加高效地使用CAD软件。
CAD制图初学者入门
CAD制图初学者入门初学者入门及快速提高绘制CAD施工图速度初学者用CAD绘制施工图入门及快速提高绘图速度。
为什么是初学者就能快速提高，这里提到的入门及绘图速度的提高都是同时进行的，也就是说，初学者不要抱着这样的心态，先入门，再逐步提高，这样做事倍功半。
笔者有过这样深痛的教训：抱着一本厚厚的CAD教程，断断续续学了一年的时间后，画一张平面图用了一整天，抱着试试的心态去应聘，结果在公司里完全把我的观念给颠覆了，公司给了我一个星期的时间试用，在几天内的练后，用不到半小时就画出一张平面图。
而且发现方法极其简单，早知如此，一年的时间都可以去做兼职了。
这编文章的宗旨就是“快”，学完后会发现“快”和“精通”是两码事，因为快，所以通过本文的练，用不了几天就能迅速入门及提高绘图速度。
这怎么说呢，打个比方：在课堂上学了两三年的汽车的构造，原理，驾驶汽车规则，方法后，当你坐在驾驶座上，脑袋还是一遍空白。
CAD绘图是个操作过程，不是学原理，就像，画画，弹琴，都要亲自去练，听老师讲一千遍一万遍都没用，学买股票都要亲自操作，对吧。
关于初学者首先要有电脑根蒂根基知识，知道甚么是“新建、保存，复制，粘贴，撤销，键盘操纵，鼠标操纵，打字等等。
”别的一个就是要明白工程制图的知识，会看平面图，知道甚么是“轴线，尺寸，墙体，门窗，比例，正交，对称轴，角度，圆弧，垂直，端点”等等。
后面都会用到这些知识，另有尺寸的计较，真正的画图过程当中有良多需求进行尺寸的计较的。
有良多的返工都是计较错了。
这些可以在网高低载自己看看，或者你已经在学校里学会了，这里就不多讲了。
目前开始进修CAD绘制施工图吧。
目次练惯用的平面安置图（把图打印出来放在桌面，或另开启一个窗口）CAD命令的作用不是唯一性，画出某一图形的方法也不是唯一性，就造成初学者的混乱，所以不先介绍命令，而是一步一步示范画图，初学者严格按照介绍的步骤画，画熟练后再变通，再去学命令的其他作用，形成自己的惯。
cad绘图方法和技巧教程_cad绘图技巧
《cad绘图方法和技巧教程_cad绘图技巧》摘要：学习不仅仅要掌握方法还要掌握些技巧接下就是编精心整理些关绘图方法和技巧教程相关供你参考，()利用尺寸方式对话框将整体比例因子设置绘图形比例因子，看了绘图方法和技巧教程人还看了用画图基步骤绘制图形步骤和技巧3快速绘制五角星方法技巧快速画图实用技巧</学习不仅仅要掌握方法还要掌握些技巧接下就是编精心整理些关绘图方法和技巧教程相关供你参考绘图方法和技巧教程、基础很重要实践证明手工图板绘图能力是计算机绘图能力基础学习要定画法几何知识和能力要定识图能力尤其是几何作图能力般说手工绘图水平高人学起较容易些效较!二、循序渐进整学习程应采用循序渐进方式先了计算机绘图基知识如相对直角坐标和相对极坐标等使己能由浅入深由简到繁地掌握使用技术三、学以致用学习命令始终要与实际应用相结合不要把主要精力花费各命令孤立地学习上;把学以致用原则贯穿整学习程使己对绘图命令有深刻和形象理有利培养己应用独立完成绘图能力四、熟能生巧要强迫己做几综合实例详细地进行图形绘制使己可以从全局角掌握整绘图程要掌握技巧、常见问题要弄懂 ()样画张图有人画适有人画图形就很甚至看不见这是因绘图区域界限设定操作没有做或虽用L命令进行了设定但忘记了用Z命令LL选项对绘图区重新进行规整绘图区域设定是根据实际绘图要进行现有没有L并不重要了通常按尺寸绘图就了但是要掌握缩放和平移基技巧而已关键是要了绘图比例和出图比例概念绘图候就要考虑到终出图比例通比例定高、标样式设置()有人用虚线画线但发现画出线看上像是实线这是线型比例不合适引起也就是说线型比例太也可能是太结局问题办法是将线型管理器对话框打开修改其全局比例因子至合适数值即可关键还是要对你尺寸有基概念如尺寸很就将线型比例调整些如图形尺寸特别就将线型比例调整些线型单元长般都0单位以(3)进行尺寸标以有发现不能看到所标尺寸这是因尺寸标整体比例因子设置太将尺寸标方式对话框打开修改其数值即可看到标是很重要更重要是打印出标线和要合适比如绘图00打印要打印高3那么标高就应该设置300标线尺寸也要相应调00倍以上三问题仅仅是我上机程遇到型三问题和困难实际问题不胜枚举作初学者彻底弄懂这些问题很有必要对提高绘图质量和效率很有助图案填充要特别地方是构成阴影区域边界实体必须它们端处相交也就是说要封闭要做到滴水不漏;否则会产生错误填充初学者定要学会如何漏洞修复错误、有比较才有鉴别容易混淆命令要使己弄清它们区别如Z和和VV和R等等视图缩放和平移跟图形缩放和移动初学者确实容易搞混视图变化就象相机镜头拉近拉远、平移图形身尺寸并不变而图形移动和平移是对图形尺寸和位置进行了修改己对比下很快就明白了3、层次要分明图层就像是透明覆盖图运用它可以很地组织不类型图形信息学习程有人图省事直接从对象特性工具栏下拉列表框选取颜色线型和线宽等实体信息这很不使得处理图形信息不那么容易要特别纠正己这不习惯严格做到层次分明规作图、粗线要清楚使用线宽可是用粗线和细线清楚地展现出部件截面标高深尺寸线以及不对象厚作初学者定要通图层指定线宽显示线宽提高己图纸质量和表达水平不行业、行业不专业对图层、颜色、线宽要也不样设计单位对图纸都是有明确要学习候就养成良习惯对将工作肯定有处5、外有别利用块以及属性功能可以提高绘图效率块有部块与外部图块分部图块是件定义图块可以该件部由作用部图块旦被定义它就和件被存储和打开外部图块将块以件形式写入磁盘其他图形件也可以使用它要这候外部图块和部图块重要区别部块用B(Blk)命令定义外部块用(BLK)定义无论定义部块和外部块指定合适插入都非常重要否则插入图块候会很麻烦6、滴水不漏图案填充要特别地方是构成阴影区域边界实体必须它们端处相交也就是说要封闭要做到滴水不漏;否则会产生错误填充初学者定要学会如何漏洞修复错误7、写要规是工程图不可缺少部分比如尺寸标、图纸说明释、标题等和图形起表达完整设计思想尽管提供了很强处理功能但合工程制图规并没有直接提供因要学会设置长仿宋体这规具体操作简要步骤是打开样式对话框新建样式可取名长仿宋体对话框体名改选用仿宋体GB3宽比例也要改067尺寸标可改lx代替仿宋体GB3如图纸比较可以用操作系统体例如宋体等如图纸多建议使用带单线X体这种体比操作系统体占用系统要少得多使用X体要正常显示要使用体体就是针对、日、韩等双节专门定义体详细讲请参看博客相关另种规更简单方法是直接使用样板件提供工程样式;使用前要用使用模板方式启动选择国标标题(如GB3)进入绘图状态再将工程样式置当前工作样式8、特殊特殊处理实际绘图常要输入些特殊如角标志直径等这些利用提供控制码输入较易掌握另些特殊如￡、、g等等希腊母输入掌握起就不那么容易了它要利用到X命令其他选项拷贝特殊体希腊母再粘贴到写区等操作尤其要体换等编辑还有些特殊如机械制图应用较多叫做带上、下偏差尺寸公差标也可用到X命令堆叠功能实现这样做远比尺寸标对话框调节响应功能数值方便得多我人体会是特别方便!9、不依规矩不成方圆工程标是零件制造、工程施工和零部件装配重要依据任何候幅工程图工程标是不可少重要部分某些情况下工程标甚至比图形更重要许多初学者不怕绘图怕标;原因是尺寸标方式对话框里选项太多己又理不清更不知道这些选项如何配合所以往往很难达到理想标效除应弄清对话框里各选取项含义及常用值外还应督促己学习应遵守如下五规程()尺寸标创建独立层使与图形其他信息分开便进行各种操作()尺寸建立专门样式(如前述长仿宋体)和(3)将尺寸单位设置所希望计量单位并将精取到所希望单位()利用尺寸方式对话框将整体比例因子设置绘图形比例因子(5)充分利用目标捕捉方式以便快捷拾取特征(6)两空、两作用、两练习环境有两种空模型空和图纸空其作用是不般说模型空是三维空主要用设计零件和图形几何形状设计者般模型空完成其主要设计构思;而图纸空是用将几何模型表达到工程图上用专门用进行出图;图纸空有又称布局是种图纸空环境它模拟图纸页面提供直观打印设置图纸空可以创建并放置视口对象还可以添加标题栏或其他几何图形可以图形创建多布局以显示不视图每布局可以包含不打印比例和图纸尺寸布局显示图形与图纸页面上打印出图形完全样0九九归计算机绘图目标就是要使设计结生产实践发挥作用目前设计结基上以纸基图纸方式进入到生产设计单位纸基图纸也是图纸档案管理主要对象虽然计算机辅助设计发展方向是达到设计、生产无纸化但除了极少数型企业外绝多数普通设计生产单位还是以纸基图作组织设计生产依据因怎样将设计生产电子格式图纸换成描绘规定幅面上纸基格式图纸是与生产实际结合得非常紧密问题某种义说这步与图形修改、编辑等绘图程等重要看了绘图方法和技巧教程人还看了用画图基步骤绘制图形步骤和技巧3快速绘制五角星方法技巧快速画图实用技巧。
10个提高CAD绘图速度的技巧
10个提高CAD绘图速度的技巧CAD绘图是设计师和工程师日常工作中的重要一环，高效的CAD 绘图技巧能够提高工作效率，节约时间和精力。
在本文中，将介绍10个提高CAD绘图速度的技巧，帮助读者更快地完成绘图工作，提高工作效率。
技巧1：使用快捷键CAD软件常常提供大量的快捷键，通过学习和使用快捷键，可以大大提高绘图效率。
熟悉常用的绘图工具和命令的快捷键，能够让您的操作更加流畅，节约大量的操作时间。
技巧2：利用图层和图块合理的使用图层和图块可以大大简化绘图过程。
通过将绘图元素按照层次和功能进行分类管理，不仅可以使绘图更加清晰和易于编辑，还可以避免不必要的重复工作。
技巧3：使用构造线和点在绘图过程中，构造线和点可以帮助我们更准确地确定绘图元素的位置和尺寸。
通过正确应用构造线和点，可以使图纸的绘制更加精确和有效。
技巧4：使用快速选择功能CAD软件通常提供了快速选择功能，可以帮助我们快速选择需要编辑或修改的对象。
熟练掌握快速选择功能，可以大大节省我们查找和选择对象的时间。
技巧5：使用自定义工具栏和菜单CAD软件通常支持自定义工具栏和菜单，通过将常用的绘图工具和命令添加到自定义的工具栏和菜单中，可以大大简化我们的操作流程，提高工作效率。
技巧6：使用图库和模板图库和模板可以帮助我们快速创建常用的绘图元素和图纸格式。
通过预先准备好的图库和模板，我们可以迅速绘制出符合规范要求的图纸，节约大量的制图时间。
技巧7：使用快速修剪和延伸功能CAD软件通常提供了快速修剪和延伸功能，可以帮助我们迅速地修剪或延伸绘图元素。
掌握这些功能，可以大大简化我们的修图过程。
技巧8：使用复制和阵列功能复制和阵列功能是CAD绘图中常用的操作，通过正确应用这些功能，我们可以快速地复制和排列绘图元素，提高绘图效率。
技巧9：使用图形捕捉和约束功能图形捕捉和约束功能可以帮助我们更准确地绘制各种图形元素。
熟练掌握这些功能，可以大大简化我们的绘图过程，提高绘图的精度和效率。

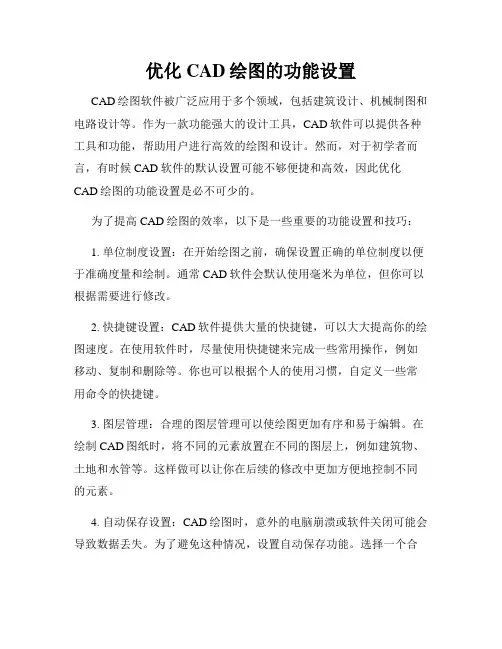

优化CAD绘图的功能设置
优化CAD绘图的功能设置CAD绘图软件被广泛应用于多个领域，包括建筑设计、机械制图和电路设计等。
作为一款功能强大的设计工具，CAD软件可以提供各种工具和功能，帮助用户进行高效的绘图和设计。
然而，对于初学者而言，有时候CAD软件的默认设置可能不够便捷和高效，因此优化CAD绘图的功能设置是必不可少的。
为了提高CAD绘图的效率，以下是一些重要的功能设置和技巧：1. 单位制度设置：在开始绘图之前，确保设置正确的单位制度以便于准确度量和绘制。
通常CAD软件会默认使用毫米为单位，但你可以根据需要进行修改。
2. 快捷键设置：CAD软件提供大量的快捷键，可以大大提高你的绘图速度。
在使用软件时，尽量使用快捷键来完成一些常用操作，例如移动、复制和删除等。
你也可以根据个人的使用习惯，自定义一些常用命令的快捷键。
3. 图层管理：合理的图层管理可以使绘图更加有序和易于编辑。
在绘制CAD图纸时，将不同的元素放置在不同的图层上，例如建筑物、土地和水管等。
这样做可以让你在后续的修改中更加方便地控制不同的元素。
4. 自动保存设置：CAD绘图时，意外的电脑崩溃或软件关闭可能会导致数据丢失。
为了避免这种情况，设置自动保存功能。
选择一个合适的时间间隔，使CAD软件能够定期自动保存你正在进行的工作。
这样即使发生意外，你也可以恢复到最近的已保存状态。
5. 准确度和精度设置：CAD软件可以让你绘制非常精确的图纸，但默认设置可能不足以满足你的需求。
去调整准确度和精度设置，例如设置小数点的位数和长度单位。
这样可以确保你的绘图与实际情况更加接近。
6. 视图设置：在CAD中，你可以设置多个视图，例如平面、立面和俯视图等。
确保设置适当的视图以便于你在不同角度和比例下查看图纸。
你也可以设置自定义视图以便快速切换到常用的视图。
7. 批量绘图：如果你需要创建多个相似的图纸，CAD软件提供了批量绘图的功能。
通过设置模板和参数，你可以快速生成一系列相似的图纸，而不需要每次都从头开始绘制。
提高CAD使用的常用技巧
浅谈提高CAD使用的常用技巧摘要：cad技术目前已广泛应用于国民经济的各个方面，本文阐述了cad技术的基本概念，并介绍了cad技术应用中的一些技巧。
关键词：cad技术；cad功能；处理技巧当今社会cad技术日渐广泛的应用，早已深入到各行各业的方方面面，它不仅仅再局限于实现纸质绘图的无纸化，更多的为工程包括信息技术提供技术支持和智力保障，带给决策者更加直观的感受和更全面的信息支撑。
计算机辅助设计技术水平的高低，已经用来标定一个企业乃至一个国家的技术水平。
本文主要从cad的基本概述和在实际工作中经常能用到的几个使用技巧进行叙述。
一、 cad技术概述1、cad的产生与发展cad全称是computer aided design，即计算机辅助设计。
随着计算机技术的高速发展，它带来了前所未有的强大图形处理功能和高效率的计算运行能力，绘图工作者在对产品和设计进行分析的时候，可以使用依托这一背景的cad系统，创造出令人讶异的技术成果。
上世纪50年代，cad技术诞生了，开始阶段它处于被动的图形处理时期，60年代业界提出了混合了计算机图形学、数据结构等新思想的学术理论，终于70年代第一个完整的cad系统诞生了，紧接着在80年代进入了飞速发展阶段，一直蓬勃发展到了今天。
现在的cad系统具有良好地共享性和实用性，图形接口和功能日趋标准化，在各行各业形成了统一，在这个趋势下，我们可以跨领域的综合结合运用各项技术，例如图形处理、图像分析、语言等多媒体技术，以及人工智能、专家系统等技术，从而提高了工作效率，降低了人工成本，并产生了新学科。
2、cad的功能现在普遍认为完善的系统具有更强的功能，一个完整的cad系统包括：（1）图形处理能力，如二维、三维空间模型，图形的仿真模拟和图形输入输出等；（2）计算和分析能力，如完成：可靠性分析、有限元分析、动态分析和设计包括产品常规设计、优化设计，以及数字仿真模拟等；（3）数据管理与交换功能，在不同的系统中，由于有了统一的接口，数据库实现了统一管理和数据交换；（4）其他功能，这部分主要与其他领域进行结合，如进行软件的编程进行软件设计，完成文字处理制作文档制作等。
如何提高AutoCAD绘图速度
浅谈如何提高AutoCAD绘图速度【摘要】autocad 是目前国内外使用最广泛的平面绘图软件，autocad强大的编辑功能，三维造型功能，丰富的绘图命令和良好的用户界面深受广大工程技术人员的欢迎。
本文笔者根据自己的工作经验，阐述了autocad软件的特点，分析了autocad绘图速度慢的原因，探讨了提高autocad绘图速度的方法与技巧。
【关键词】autocad；绘图速度；方法与技巧autocad是美国autodesk欧特克公司于上世纪八十年代初开发的计算机绘图软件包，以在微机上应用cad技术（computer aided design，计算机辅助设计），后经过不断的完善，成为当前国际上流行较广的绘图工具。
一、autocad软件的特点①图形绘制功能较为完善；②图形编辑功能强大；③可以采用多种方式进行二次开发或用户定制；④可以实现多种图形格式间的转换，数据交换能力较强；⑤支持多种硬件设备；⑥支持多种操作平台；⑦具有通用性、易用性，适用于各类用户。
此外，从autocad2000开始，又增添了许多更为强大的功能，如autocad设计中心（adc）、多文档设计环境（mde）、internet驱动、新的对象捕捉功能、增强的标注功能以及局部打开和局部加载的功能等，使autocad系统更加完善。
二、autocad绘图速度慢的原因①操作人员不熟悉绘图软件使用，软件的使用技巧还没有掌握。
②庞大的数据量，使的微机在绘制这种图件时，数据的输入、贮存，重新生成图形等过程速度很慢。
③重复编辑，如对责任栏、图例、勘探工程符号、水化学符号等常用部分和固定不变部分的重复编辑等。
三、提高autocad绘图速度的方法与技巧1.准备工作要充分使用autocad绘图前一些准备工作是非常必要的。
如标注样式、设置图层、线型、单位格式、目标捕捉、图形界限等。
很多重复性的工作则可以预先在模板图如acad.dwt中做好，做新图时拿来使用即可。
CAD快捷键命令大全高效完成各类绘任务的关键
CAD快捷键命令大全高效完成各类绘任务的关键CAD软件是计算机辅助设计的缩写，它广泛应用于建筑设计、机械设计、电子设计等领域。
在CAD软件中，使用快捷键可以提高操作效率，加速绘图过程。
本文将介绍一些常用的CAD快捷键命令，帮助您高效完成各类绘图任务。
一、常用的CAD快捷键命令1. 移动对象：M快捷键M可用于移动选择的对象。
当需要将某个图形或组件移动到一个新位置时，可使用M命令，选择待移动的对象，然后按照提示选择基准点和目标点，即可将对象快速移动到指定位置。
2. 复制对象：C快捷键C可用于复制选择的对象。
当需要在绘图中重复使用某个对象时，可使用C命令，选择待复制的对象，按照提示选择基准点和目标点，即可快速复制对象。
3. 旋转对象：RO快捷键RO可用于旋转选择的对象。
当需要将某个对象按照特定角度进行旋转时，可使用RO命令，选择待旋转的对象，按照提示选择旋转基准点和旋转角度，即可快速旋转对象。
4. 缩放对象：SC快捷键SC可用于缩放选择的对象。
当需要调整某个对象的大小时，可使用SC命令，选择待缩放的对象，按照提示选择缩放基准点和缩放比例，即可快速缩放对象。
5. 剪切对象：TR快捷键TR可用于剪切选择的对象。
当需要将某个对象进行剪切操作时，可使用TR命令，选择待剪切的对象，按照提示选择剪切边界，即可快速剪切对象。
6. 清除对象：ER快捷键ER可用于清除选择的对象。
当需要删除某个对象时，可使用ER命令，选择待清除的对象，即可快速清除对象。
7. 绘制直线：L快捷键L可用于绘制直线。
当需要在绘图中绘制直线时，可使用L命令，按照提示选择起点和终点，即可快速绘制直线。
8. 绘制圆形：CIR快捷键CIR可用于绘制圆形。
当需要在绘图中绘制圆形时，可使用CIR命令，按照提示选择圆心和半径，即可快速绘制圆形。
9. 绘制矩形：REC快捷键REC可用于绘制矩形。
当需要在绘图中绘制矩形时，可使用REC命令，按照提示选择矩形的对角线两个点，即可快速绘制矩形。
最全CAD快捷键解析，让绘图快人一步！
最全CAD快捷键解析，让绘图快⼈⼀步！的灵活应⽤，除了能够帮助我们快速上⼿CAD软件外，还能协助我们极速绘图，提⾼⼯作效率。
很多刚⼊门的⼩伙伴们，觉得熟记CAD快捷键是⼀件很困难的事情，看得眼花缭乱，不知该从哪⾥背起。
没关系，⼩编针对浩⾠CAD软件的极速绘图应⽤，梳理了相应的CAD快捷键汇总及其解析，⼤家可以边学边练，夯实基础！1、CAD绘图快捷键—极速绘图CAD设计图形往往是由各种线条组成。
通过浩⾠CAD软件的极速绘图类快捷键组合，即可实现CAD极速绘图。
绘制直线，可以使⽤快捷键「L」直线命令或者「XL」构造线命令；绘制圆形，可以使⽤「C」圆命令；绘制矩形，可以使⽤「REC」矩形命令。
2、CAD复制快捷键—极速复制针对相同的CAD图形元素的绘制，灵活使⽤浩⾠CAD的极速复制类快捷键，可以避免重复性的绘图⼯作，同时提⾼CAD制图效率。
对于平⾏的直线，可以使⽤「O」偏移命令；对于位置不同、图形相同的元素，可以使⽤「CO」复制命令；对于排列整齐、有规律的元素，可以使⽤「AR」阵列命令。
3、CAD捕捉快捷键—极速捕捉在CAD制图过程中，经常需要通过捕捉端点、中点、圆⼼等特征点来进⾏定位。
那么如何使⽤浩⾠CAD的极速捕捉功能呢？在执⾏CAD绘图命令时，按住「SHIFT」，再⿏标右击选择所需捕捉的点来进⾏捕捉，即可极速捕捉所需的特征点。
4、CAD修剪快捷键—极速修剪绘制CAD异型图形时，需要使⽤多种线段的组合绘制与调整修改，删除不需要的部分。
在浩⾠CAD中，可以使⽤快捷键「TR」来调出修剪命令，空格两下后，点选需要剪掉的部分即可。
5、CAD标注快捷键—极速标注CAD图纸的绘制，不仅包含了图形元素的绘制，还包括设计参数的标注、技术信息的撰写以及物料明细的附表。
浩⾠CAD为此提供了极速标注组合，如「DAN」⾓度标注命令、「DAL」线性标注命令、「DCO」连续标注命令。
6、CAD保存快捷键—极速保存完成CAD图纸的绘制后，经常需要进⾏⽂件保存，⽽使⽤「Ctrl+S」快捷键，可以⼀键完成极速保存。
浅议如何提高学生CAD绘图速度
（ ４ ） 掌握使用极轴追 踪、 对 象 追 踪 绘 制
图形。 在 用 ＣＡＤ绘 制 图 形 时 ， 同 一 个 图 形
为圆的视图上， 大 径 圆 用粗 实 线 表 示 ， 小 径 可 用 多 种命 令 绘 制 。 有 的 学 生 喜欢 用 直 线 、 偏 移 与修 剪 命 令 绘 制 轴 类零 件 的 主 视 图 ，
方 式 ，Ｃ ＡＤ 绘 图 课 程 已成 为 大 多 数 中 职 否齐 全 ， 确 定 线段 的 类 型 。 线 段 按 尺 寸是 否 认 为 使 用 夹 点 编 辑 太 麻 烦 ， 还 不 如 直 接 对 旋转 、 缩 放 及 镜 像 的 编 辑 院校的必修 课， 广泛 应用于机械 、 建筑 、 电 齐 全 分 为 三 类 ： 已知 线 段 （ 中２ ０ 、１ ５ 、４ ） ５ 、 对象 进行移 动、
懂， 能 根 据 教 师 讲 解 的 方 法 和 步 骤 绘 制 完 纹 等 在 机 械 图样 上 的 标 注 与 规 定 画 法 。 例 形 ， 即可 得到 右 图 ， 这 种 效 果 只 用 旋 转 命 令 整的例图 ， 但 在 绘 制 其 它 练 习 图或 综 合 性 如 ： 绘制盲孔时 ， 锥角一律画成１ ２ Ｏ 。， 但 不 是 实现 不 了的 。
AutoCAD绘图技巧与快速操作指南
AutoCAD绘图技巧与快速操作指南AutoCAD是一款广泛应用于建筑、工程和制图行业的CAD软件，具有强大的绘图和设计功能。
为了提高绘图效率和准确性，以下是一些AutoCAD绘图技巧和快速操作指南，帮助您更加高效地使用这个软件。
一、利用快捷键和命令1. 快捷键熟练掌握AutoCAD的快捷键可以大大提高操作效率。
例如，Ctrl+C和Ctrl+V可以分别用于复制和粘贴选中的对象，Ctrl+Z可以撤销最近的操作，Ctrl+A可以选择所有对象，Ctrl+S可以保存绘图。
更多常用的快捷键可以通过AutoCAD的帮助文档进行查询。
2. 命令AutoCAD提供了丰富的命令，通过输入命令名称或者快捷键来快速执行相应的操作。
例如，线条命令可以通过输入“line”来启动，然后按照提示逐步绘制直线。
掌握一些常用的命令，可以大大提高绘图速度和准确性。
二、合理设置绘图参数1. 单位设置在开始绘图之前，建议先设置好绘图的单位。
可以通过输入命令“units”来打开单位设置对话框，根据需要选择合适的单位，如毫米、厘米或英尺。
设置好单位后，绘图时就可以按照实际尺寸进行操作，避免后续出现尺寸不准确的问题。
2. 图层管理图层是AutoCAD中非常重要的概念，可以用于对绘图中的各个元素进行分组管理和控制显示。
合理使用图层可以使绘图更加清晰和易于编辑。
可以通过命令“layer”来管理图层，并设置不同图层的颜色、线型和线宽等属性。
三、利用实体和编辑工具1. 绘制线条直线是绘图中最基本的元素之一。
可以使用线条命令或直接输入坐标点来绘制直线。
如果需要绘制平行线或垂直线，可以使用相应的约束条件或构造线工具。
2. 创建多边形AutoCAD提供了多边形命令用于绘制正多边形或不规则多边形。
可以通过指定中心点和半径、指定边数或指定各个顶点来创建多边形。
多边形功能可以应用于绘制建筑物外立面或机械零件的边界。
3. 编辑对象AutoCAD提供了多种编辑对象的工具，例如移动、复制、旋转和缩放等。
cad绘图方法和技巧教程
cad 绘图方法和技巧教程
导语：学习CAD 不仅仅要掌握方法还要掌握一些技巧，下面小编精心整理的一些关于cad 绘图方法和技巧教程的相关资料，供你参考。
一、基础很重要实践证明
“手工图板”绘图能力是计算机绘图能力的基础，学习CAD，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力，一般来说，手工绘图水平高的人，学起来较容易些，效果较
好!
二、循序渐进
整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握CAD 的使用技术。
三、学以致用
在学习CAD 命令时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上;把学以致用的原则贯穿整个学习过程，使自己对绘图命令有深刻和形象的理解，有利于培养自己应用CAD 独立完成绘图的能力。
四、熟能生巧
要强迫自己做几个综合实例，详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程。
需要掌握的技巧：
1、常见问题要弄懂
(1)同样画一张图，有的人画的大小适中，有的人画的图形就很小，甚至看不见，这是因为绘图区域界限的设定操作没有做，或虽用LIMITS 命令进行了设定，但忘记了用ZOOM 命令中的ALL 选项对绘。
CAD做图速度优化技巧
CAD做图速度优化技巧CAD是一种广泛应用于设计、制图和工程领域的计算机辅助设计软件。
在使用CAD绘图时，我们经常会面临时间紧迫的情况，所以学习一些CAD做图速度优化的技巧，能够帮助我们更高效地完成绘图任务。
下面是一些实用的技巧，让我们直入主题。
1. 使用快捷键：熟练掌握并使用CAD软件的快捷键可以大大节省操作时间。
例如，在AutoCAD中，按下“L”键可以快速启动直线命令，按下“C”键可以启动圆命令。
不断练习并熟悉常用快捷键，会大幅提高你的绘图速度。
2. 设置合理的工作环境：正确设置CAD的工作环境也是提高绘图速度的重要因素。
首先，利用软件提供的自定义选项，将常用的命令和工具设置为你习惯的快捷方式，以方便你快速调用。
其次，调整鼠标灵敏度和移动速度，使其适应你的使用习惯。
还可以自定义CAD界面的颜色和显示效果，使其更符合个人偏好。
3. 使用模板和图块：在CAD软件中，模板和图块是提高绘图速度的利器。
将你经常使用的图形元素保存为图块，并将其添加到自己的库中，可以在需要的时候快速复用。
另外，可以创建自己的模板文件，包含常用的图层设置、单位设置和绘图界限等。
使用模板和图块可以减少不必要的重复操作，提高工作效率。
4. 使用快速选择功能：CAD软件提供了快速选择功能，可以根据属性、图层或其他条件快速选择需要操作的对象。
例如，你可以使用快速选择功能选择所有红色的线条，然后一次性对它们进行修改。
这样可以避免手动选择每一个对象的繁琐操作，提高工作速度。
5. 利用命令行：CAD软件的命令行是一个强大的工具，在绘图过程中能够极大地提高工作速度。
通过在命令行中输入命令，可以快速执行各种操作。
例如，命令行中输入“M”可以快速启动移动命令，“H”可以快速启动隐藏命令。
了解并善于使用命令行功能，可以省去很多鼠标操作，提高工作效率。
6. 使用快速修剪和延伸功能：绘图过程中，经常需要进行修剪和延伸操作。
CAD软件提供了快速修剪和延伸命令，可以将线条按照指定的边界修剪或延伸。
加快CAD软件响应速度的10个技巧
加快CAD软件响应速度的10个技巧CAD软件在工程设计和制图中扮演着重要的角色。
然而，有时候我们可能会遇到CAD软件运行缓慢的问题，这可能会严重影响工作效率。
本文将介绍10个加快CAD软件响应速度的技巧，帮助你更高效地使用CAD软件。
1. 升级硬件：首先，确保你的计算机硬件满足CAD软件的最低要求。
如果你的计算机配置较低，考虑升级处理器、内存和显卡等硬件，以提升CAD软件的运行速度。
2. 清理计算机：定期清理计算机硬盘上的垃圾文件和临时文件。
这些文件会占用硬盘空间并减慢CAD软件的运行速度。
可以使用系统内置的磁盘清理工具或第三方软件来进行清理。
3. 使用专业图形驱动程序：确保安装并使用与CAD软件兼容的专业图形驱动程序。
这些驱动程序经过优化，可以提升CAD软件的性能和稳定性。
4. 减少图层数量：过多的图层会拖慢CAD软件的响应速度。
合理使用图层，并将不需要的图层进行隐藏或删除，以减轻CAD软件的负荷。
5. 使用界限和裁剪：界限和裁剪是CAD软件中的常用功能。
当需要编辑或查看特定区域时，将界限和裁剪功能应用于需要操作的对象，可以减少CAD软件处理的图形数量，从而提升响应速度。
6. 避免使用复杂的实体：复杂的实体，如大量的多段线和多边形，会导致CAD软件响应缓慢。
在设计过程中，尽量减少使用复杂的实体，或将其简化，以提高CAD软件的性能。
7. 使用块和外部引用：块和外部引用是CAD软件中的常用功能，可以有效地管理和重用图形。
通过将相似的对象制作为块，并使用外部引用将其插入到文件中，可以减少CAD软件处理的图形数量，提高响应速度。
8. 设置合适的绘图精度：CAD软件的绘图精度会影响文件的大小和处理速度。
根据实际需求，合理设置绘图精度，既满足设计要求，又减轻CAD软件的负荷。
9. 关闭不必要的功能：CAD软件通常具有许多额外的功能和插件，但它们并非都是必需的。
关闭不必要的功能和插件，可以减轻CAD软件的负荷，并提高运行速度。
提高CAD设计效率的20个实用技巧
提高CAD设计效率的20个实用技巧CAD技术在工程设计和制图领域中扮演着至关重要的角色。
然而，即使是经验丰富的CAD设计师，也可能会遇到效率低下的情况。
为了帮助提高CAD设计的效率，以下是20个实用技巧。
1. 使用快捷键：熟悉常用命令的快捷键，可以减少鼠标操作时间，提高设计速度。
2. 自定义工具栏和菜单：根据个人需求，将常用的命令创建成自定义工具栏和菜单，方便快速访问。
3. 利用图层：合理使用图层可以将不同的设计元素分离开来，方便管理和修改。
4. 使用模板：创建自己的设计模板，包含标准图框、尺寸标注等，避免重复操作。
5. 利用块和属性：将常用的元素制作成块并添加属性，可以方便地修改和重复使用。
6. 学习动态输入：使用动态输入功能可以直接在命令行输入数值，而不需要弹出对话框。
7. 使用快速选择：通过快速选择工具可以快速选择特定属性的对象，节省时间。
8. 学习命令别名：根据个人习惯，可以为常用命令设置自定义的简化别名。
9. 制作并使用标准图块：将常用的图块制作成标准，方便重复使用，并减少误差。
10. 使用命令行：掌握基本命令行功能，可以更快地输入和执行命令。
11. 学习LISP编程：LISP编程可以为CAD设计师提供自动化的工具和脚本，提高效率。
12. 利用表格编辑：使用表格编辑功能可以更方便地对大量数据进行编辑和管理。
13. 学习快速修剪和延伸：掌握修剪和延伸命令的快捷键，可以更快地编辑图形。
14. 利用图块库：通过添加和管理图块库，可以方便地插入和使用常用的图块。
15. 使用对象捕捉：启用对象捕捉功能可以更准确地捕捉和编辑对象的位置和属性。
16. 学习数组和阵列：使用数组和阵列功能可以快速复制和布局设计元素。
17. 学习动态块和参数化设计：使用动态块和参数化设计可以创建可调整和灵活的设计元素。
18. 学习3D建模技巧：掌握一些基本的3D建模技巧，可以为设计添加立体感和逼真度。
19. 使用图形界面：CAD软件通常提供了直观的图形界面，学习并熟练使用可以提高操作效率。
CAD大神总结的100个制图技巧，学会你就逆天了！
CAD大神总结的100个制图技巧，学会你就逆天了！CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。
如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。
今天小编向牛人请教了100个CAD制图技巧，偷偷的透露给各位。
1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。
操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。
2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制）CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。
操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。
3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。
6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。
提高AutoCAD制图效率和准确性的技巧分析
软件 ２ ０ １ ３年第 ３ ４卷 第 ６期
Ｓ ０ Ｆ Ｔ ＷＡＲ Ｅ
国际 Ｉ Ｔ传媒品牌
提高 Ａ ｕ ｔ ｏ ＣＡ Ｄ制图效 率和准确性的技巧分析
李剑
（ 邯郸 职业 技 术学院 ，河北 邯郸 ０ ５ ６ ０ ０ １ ）
摘 要 ：Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 制 图是工程领域的关键技术 ，即使现代数字化设计技术获得普及性的应用， Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 制 图也是工程 师进行 表述设计意 图的关键工具。 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ制 图关系到设计到制造的转换过程 ， 直接影响产 品的后期制造质量。 为 了提高产品的开发效率 ， 降低产 品的开发周期 ，研究 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 的制 图效率有着重要的意义 。本文主要结合 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 制 图软件 的基本功能和个人使用经验， 分析 了在使用过程 中存在 的问题 ，提出 了进行 改善制 图效率和准确性的措 施。 关键词 ： Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ；制图；效率 ；准确性；工程 机械 中图分类号 ：Ｔ Ｐ 文献标 识码 ：Ａ 。 ＤＯＩ ：１ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ３ — ６ ９ ７ ０ ． ２ ０ １ ３ ． ０ ６ ． ０ ４ ４ 本文著录格式 ：【 １ 】 李剑 ． 提高 Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ 制 图效率和准确性 的技巧分析 卟 软件 ￣ ２ ０ １ ３ ， ３ ４ （ ６ ） ： １ ２ ４ — １ ２ ｒ ａ ｐ ｈ ｙ ．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提高CAD 制图速度的方法及技巧随着人们的生活以及工作需求的不断增加，相关设计研究人员应人们的要求开发研制出了一些相关的应用软件，通过计算机设备的平台满足人们生活、工作中的需求，不仅有效地提高了人们的工作效率，而且给人们的生活方面带来极大的方便。
下面是小编为大家带来的提高CAD 制图速度的方法及技巧，欢迎阅读。
一、相关设计师需要熟练地应用CAD 软件的命令快捷键
在进行设计时，经常会应用到CAD 软件技术。
在输入命令的时候，只需要输入快捷命令即可，并不需要输入该命令的全名。
例如，如果在CAD 中画线，输入L 即可，不需要输入命令全名Line 实现。
另外，在AutoCAD 中可以根据设计师的习惯需求，将命令的快捷键进行修改、设置，具体操作方法是：将文本编辑器打开，在窗口中输入命令的快捷键，然后进行保存，进而保证设计师在设计的时候输入事先已保存的快捷键直接进行操作即可，从而使得设计师能够高效地应用AutoCAD 软件技术中的命令快捷键。
二、相关设计师应达到左右手开工，不看键盘的要求
实际上AutoCAD 软件在开发的过程中，也充分考虑到了人体功能问题。
在进行工程设计绘图活动时，左右手各司其职。
设计师的左手控制着键盘，而右手可以负责命令的确认。
例如：左手输入相关命令快捷键或者数据等，而右手既可以控制着鼠标，也可以对输入的相关命令进行确认或者重复的动作。
另外，在工程设计绘图的时候，想要加快绘制的速度，设计师务必熟悉键盘按键的位置，达到不看键盘完成操作的程度，从而有效地提高制图的效率。
三、可以利用特征点进行快速选择
提高CAD 制图速度的方法与技巧提高CAD 制图速度的方法与。
