广州智光电气--变频技术与应用说明书
智光电气高压变频调速系统产品技术介绍--各行业典型负载
炼铁厂区
炼铁就是将焦炭、铁矿石和石灰石经送料车将原料 下在炼铁高炉内，高温熔炼后就能够得到我们常见到 的金属铁。
炼铁主要设备包括配料系统、高炉、热风炉、粉煤 喷吹系统、除尘风机、鱼雷车、除渣系统等。
一般主要进行改造的负载为：
1、高炉鼓风机
2、炉顶除尘风机
3、一次除尘风机
4、二次除尘风机
5、矿槽除尘风机
50~99T 100~299T 300T以上
负载名称
除尘风机、高 炉鼓风机、冲 渣、循环水泵
除尘风机、精 炼除尘风机、
循环水泵
套数（台） — 10 10 10 5 5 5
总功率（KW） 10000 15000 20000 25000 30000 70000 12000
24
设备 烧结厂 球团厂
设备规格
以上电机功率仅为一般性统计，由于各个电厂的设计
及选型的差异性会有所差距。
5
汽水系统主要设备
1、给水泵：将除氧水箱的凝结水通过给水泵提高压力， 经过高压加热器加热后，输送到锅炉省煤器入口，作 为锅炉主给水。（一般有备用给水泵，很多大机组都 已经对其进行了液力耦合器改造）。
2、凝结水泵：将凝汽器的凝结水通过各级低压加热器补 充到除氧器。
4、煤磨排风机主要做用是把窑尾高温废气引入煤磨对 煤块、煤粒烘干，再把废气引入收尘装置收尘后排入大气；
10
5、窑尾高温风机是熟料生产线上最重要的负载， 高温风机变频改造是国家在水泥行业强制执行的节能 措施。
6、冷篦风机主要是对烧成熟料冷却的风机，冷篦 风机数量较多，多采用低压电机拖动。
7、窑头排风机主要是把篦床产生含粉尘的高温气 体引入收尘系统收尘，再排至大气水泥磨循环风机主 要使水泥磨生产工艺微负压，减小粉尘外溢，循环风 机使粉尘气体通过收尘器后，排至大气。

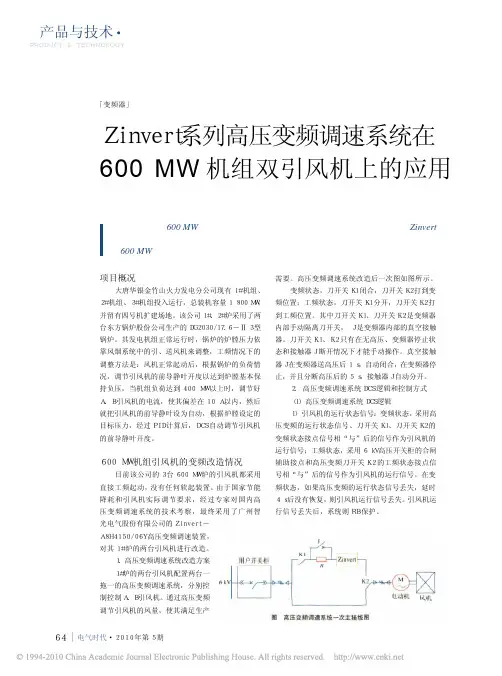

Zinvert系列高压变频调速系统在600MW机组双引风机上的应用
Ｋ２
Ｍ
电动机 风机
调节引风机的风量，使其满足生产
图 高压变频调速系统一次主接线图
６ ４ | 电气时代·２ ０ １ ０ 年第 ５ 期
电气传动 产品与技术
PRODUCT & TECHNOLOGY
２） 引风机的跳闸状态信号：高压变频的跳闸信 号是由一个继电器动作，控制两个相同接点发出跳 闸信号，其中一个跳闸信号直接接到 ６ ｋＶ 高压开关 柜的跳闸回路中起保护跳闸作用。另一个跳闸信号 则接到后台 Ｄ Ｃ Ｓ 作逻辑和状态显示。
（收稿日期：２０１０．０４．３０）
ｗｗｗ．ｅａｇｅ．ｃｏｍ．ｃｎ
２ ０ １ ０ 年第 ５ 期·电气时代 | ６ ５
压变频调速系统的技术考察，最终采用了广州智 行信号丢失后，系统则 Ｒ Ｂ 保护。
光电气股份有限公司的 Ｚｉｎｖｅｒｔ －
Ａ８Ｈ４１５０／０６Ｙ 高压变频调速装置，
Ｊ
对其 １＃ 炉的两台引风机进行改造。 １． 高压变频调速系统改造方案
用户开关柜
Ｋ１ Ｒ
Ｚｉｎｖｅｒｔ
１＃炉的两台引风机配置两台一 ６ ｋＶ 拖一的高压变频调速系统，分别控
改造效果分析
由于 １＃ 炉在设计时，其引风机电动机和风机 的选型偏大，所以在选配高压变频调速系统时，是 按照 １＃ 炉引风机的长期运行工况电流选配。同时 由于锅炉对煤质要求不高，只要煤的标准热量达 到３ ０００～５ ５００ ｋｃａｌ（１ ｋｃａｌ＝４．１８６８ ｋＪ）都可以燃 烧，就造成了不同的煤质对引风机的风量要求不 一样，在低煤质燃烧时，引风机的电流比较大，高 煤质燃烧时，引风机的电流较小，所以 １＃ 炉的引 风机对高压变频调速系统的电流变化情况和运行 的稳定性提出了很高的要求。Ｚｉｎｖｅｒｔ系列高压变 频调速系统的自有专利技术 ＳＣＰ 抗短路技术和核 心 ＳＴＴ 技术，使得设备抗干扰力和电压、电流扰 动适应力很强，同时还有完善的输入侧电压、电 流和输出侧的电动机综合保护对引风机的稳定运
锅炉高压给水泵变频改造原理及应用分析
锅炉高压给水泵变频改造原理及应用分析[摘要]本文介绍了东莞中电新能源热电有限公司燃气轮机联合循环机组锅炉高压给水泵电机应用高压变频技术进行改造的原理，并对变频改造调试过程中的问题及解决方案进行了阐述；另外，通过改造前后高压给水泵实际运行参数的对比，对给水变频改造后的节能效果进行了分析。
[关键词]锅炉高压给水泵；高压变频器；变频控制；工频控制；节能;前言：东莞中电新能源热电有限公司两台余热锅炉的高压给水泵为KSB公司生产制造，每台炉配置两台泵，一用一备。
#1炉从2005年9月份投入运行，至今平均每台泵的运行时间6180小时。
在运行中存在以下问题：1.锅炉给水调节阀开度长期小于50％，阀门前后压差达3.5MPa，节流损失巨大。
2、阀门前后压差大，加速阀体磨损。
磨损导致阀门控制特性变差，影响机组安全运行。
3、给水泵出口压力高增加系统泄漏的可能性，影响机组安全运行。
4、调节阀等设备使用寿命短、日常维护量较大，维修成本高。
因此，从安全、经济运行的角度考虑，对高压给水系统进行变频技术节能改造，解决系统压力高和调节阀前后压差大，节流损失大的问题势在必行。
高压变频技术到目前已经发展较成熟，安全性方面不存在问题，价格也在逐渐降低。
变频调速是今后调速节能的发展方向。
综上所述，对高压给水泵进行变频改造是较合理的选择。
一.设备参数：高压给水泵及电机型号、参数如下表。
二.高压给水泵电机变频器选型：东莞中电新能源热电有限公司选用的是广州智光电气股份有限公司生产的ZINVERT-A6H750/06Y高压变频器，该系列智能高压变频调速系统的控制采用开环恒压频比控制。
主控制部分以双数字信号处理器（DSP）、超大规模集成电可编程器件（CPLD 和FPGA）为控制核心，配合数据采集、单元控制和光纤通信回路以及内置的可编程逻辑控制器（PLC）构成系统控制部分。
单元控制部分以可编程逻辑器件为核心，配合专用的IGBT 驱动和保护模块和检测回路。
高压变频调速系统的应用(付金建)
据统计，全国火力发电厂八种主要风机和水泵配套的电机总容量 超过25000MW，年总用电量占全国火电发电量的5.8％。
我国火电机组的平均煤耗为400g/(kWh)，厂用电率的高低是影响供 电煤耗和发电成本的主要因素之一。
目前降低厂用电率，降低发电成本，提高上网电能的竞争力，已 成为各发电厂努力追求的经济目标。近几年电网的负荷峰谷差越来越 大，频繁的调峰任务使部分辅机仍然运行在工频状态下，造成大量电 能流失。
智光电气引领工业电气进入3E时代
14
2.2风道散热方式
▪ 风道散热效果的好坏与变频系统放置的地点、进风口位置、出风口位 置有着密切的关系。
▪ 出风口与周围障碍物的距离不得小于1m，不得放置在迎风处，出风 口所在环境的压强不得高于标准大气压，不得向密闭的环境、放置有 发热的电器环境、高温的环境等等排放变频系统热风。由于我们使用 的风机正常情况是逆时针旋转，因此设计出风口时不得逆着风机旋转 的方向放置。
▪ 空冷器长期停止使用维护注意事项：冬季停用的空水冷换热器应放尽腔内水 ，以防冻裂热交换器，夏天散热器不工作时，其内腔应灌满水，以减少内腔 锈蚀 。
广州智光电气股份有限公司 付金建 2011年5月24日
1 智光电气引领工业电气进入3E时代
目录
第一部分 高压变频调速系统在火电厂应用简介 第二部分 火电厂高压变频调速系统常用的散热方式 第三部分 火电厂高压变频调速系统维护注意事项
高压变频调速系统的应用(付金建)
（3）降低噪音、管网压力波动，风机启动时的噪音和启动电流非常小，无任何异常 振动和噪音。
（4）采用变频器具有过流、短路、过压、欠压、缺相、温升等多项保护功能， 更完善地保护了电机。
智光电气引领工业电气进入3E时代
8
1.3火电厂高压变频器常见的主回路形式 3、手动一拖二旁路
智光电气引领工业电气进入3E时代
9
1.3火电厂高压变频器常见的主回路形式 1、自动一拖二旁路（1）
智光电气引领工业电气进入3E时代
10
1.3火电厂高压变频器常见的主回路形式 1、自动一拖二旁路（2）
智光电气引领工业电气进入3E时代
11
目录
第一部分 高压变频调速系统在火电厂应用简介 第二部分 火电厂高压变频调速系统常用的散热方式 第三部分 火电厂高压变频调速系统维护注意事项
智光电气引领工业电气进入3E时代
12
2.1高压变频器对环境的要求
▪ 环境温度：-5oC至+45oC，温度变化应不大于5K/h 。 ▪ 环境湿度：20~90%,变化率<5%/h,无凝露 。 ▪ 室内，海拔1000m以下，无腐蚀性、爆炸性气体、灰尘，无阳光
智光电气引领工业电气进入3E时代
（5）操作简单，运行方便。可通过计算机远程给定风量或压力等参数， 实现智能调节，无需机械操作减轻运行、维护人员工作强度与工作量。
智光电气引领工业电气进入3E时代
6
1.2不同类型主电路中压变频器的特点比较
智光电气引领工业电气进入3E时代
7
高炉鼓风机高压变频安全运行说明书
智光ZINVERT系列高压变频系统安全运行说明书广州智光电气股份有限公司2011年企业介绍智光电气是一家具有自主创新能力的高成长性专业电气技术公司，总部位于广州，由广东省电力试验研究所一批具有电力系统专业知识和电厂运行经验的人员于1999年4月9日创办而成，是具有独立法人地位的电力科技经济实体。
自成立以来，公司保持快速增长，销售收入平均增长率为96.9％，最近三年销售收入平均增长速度为53％，2011年度公司计划实现销售合同额12亿元人民币。
公司于2007年9月19日在深圳证券交易所成功上市【股票代码：002169】，成为国产高压变频行业中第一家上市公司。
经过十年的发展，公司现为：◆高新技术企业；◆广州市重点高新技术企业；◆广东省装备制造业50骨干企业◆国家认证的软件企业；◆广东省政府“能效电厂”项目首批资助入围企业；◆广州市百强民营企业；◆广州市重点装备制造企业；◆重合同守信用单位；◆2项电力行业标准的起草制定单位；◆广东省科技厅重大科技攻关项目承担单位；◆4次作为中国国际供电联络委员会成员参与国际新产品、新技术交流；◆广州市电气控制与电力节能工程研发中心依托单位；◆广东省著名商标；◆广州市著名商标；◆ISO9001认证企业；智光公司一直致力于电网安全与控制、电机控制与节能、供用电控制与自动化、电力信息系统等技术的研究和开发，取得了丰硕成果，拥有多项核心专利技术，起草并参与了电力行业标准的制定。
智光公司的技术和产品达到国际先进、国内领先水平，属国家优先发展的高技术产业，产品广泛应用于电力、冶金、石化石油、水泥、市政建设、医药、基础设施等行业，市场占有率位居同行业前列，在提高电网安全性和稳定性、改善电能质量、节能降耗、提升企业电气设备安全性和可靠性、提升电力企业信息自动化方面起到了重要作用。
在电机控制与节能方面，公司拥有该产品转速跟踪、短路保护等多项核心专利技术，取得了一系列的具有国际先进水平的研究成果，在解决实际问题方面积累了丰富的经验;公司的主导产品-高压变频调速系统在历经四年的自主研发后于:--2004年8月开始进入市场，--2006年当年度销量已列国内同行前三名--2009年度新签订500套，8000kW、7800kW等级电机配套变频调速系统相继顺利投入运行。
移相变压器使用说明书NEW
高压变频移相整流干式变压器安装使用说明书广州智光电气股份有限公司目录一、概述· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2二、主要技术条件· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2三、变压器的运输· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2四、变压器的验收· · ·· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3五、变压器的安装· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3六、运行前的检查· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3七、运行前的试验· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3八、运行和使用· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4九、运行前试验· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4十、定期检查、维护和储存· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·· · 4附录：附表1 产品交接中常见问题及处理· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·· · 5附表2 变压器投入运行后的一般调整及常见故障处理· · · · · · · · · · · · · · · · · · · · 7一、概述ZGHVC系列移相整流干式变压器是我公司自主研制成功的多绕组移向整流变压器，该系列产品与高压变频调速装置中的隔离电源，实现多重化技术，有效的抑制谐波含量，采用该系列产品的高压变频器是完美的谐波变频器。
高压变频器故障处理及功率模块维护
高压变频器故障处理及功率模块维护［摘要］近年来火电机组逐步将大功率重要辅机设备，如送风机、引风机、凝结水泵、给水泵等改造为高压变频驱动，以达到节能目的。
为了保障机组的安全稳定运行，要求高压变频器具有更高的可靠性。
因此，本文介绍了变频器控制功能的要求，提出了发电厂高压变频器控制回路优化整改方案和功率单元模块的检查及常见故障，对提高变频器运行可靠性具有一定的参考借鉴意义，以供相关专业技术人员参考。
［关键词］变频器；控制回路；功率单元；故障［Keywords］frequency converter; power unit; fault引言：我厂使用的多种厂家的高压变频器，一般通过多个功率单元经过移相串联实现高压波形输出，无需升压即可直接拖动普通异步电动机，改变输出频率和输出电压控制交流高压电动机转速。
变频器整体结构上一般由整流变压器、功率逆变柜及控制柜组成，根据实际需求配套工频旁路切换柜。
1 变频器调接线和原理1.1 变频器启动接线方式目前，我厂的变频器启动接线方式有以下几种：一拖二接线(见图1)、一拖一旁路接线和(见图2)和一拖一刀闸接线(见图3)。
图1：一拖二接线图2：一拖一旁路接线图3：一拖一刀闸接线1.2 工作原理移相整流变压器通过副边绕组相互隔离，并采用移相延边三角形接法，连接高压变频器的整流电路，组成多相整流系统，减小电源输入侧谐波，为各个功率单元提供交流输入电压，保证系统工作在20%负载以上时电网侧功率因数保持在0.96以上。
功率单元主要由三相桥式整流器、滤波电容器组、IGBT模块、单元控制板、驱动板组成。
多个功率单元串联的逆变主回路结构，通过控制IGBT的工作状态，输出PWM电压波形，实现变频的高压输出，同时还对功率器件驱动、保护、信号采集，由光纤通信传输至可编程控制（PLC）实现系统控制。
2、常见故障分析与处理2.1 控制电源故障我厂1号机组12凝泵变频器采用上述一接线方式，在运行状态中跳闸停机，检查1号机组A凝泵保护装置无记录，1号机组12凝泵变频器发“外部故障信号停机”故障信号，变频器有“控制电源故障”报警信号。
ZINVERT系列智能高压变频调速系统说明书(08-25)电子教案
Zinvert 系列高压变频调速系统用户手册Ver1.5-0825广州智光电气股份有限公司GUANGZHOU ZHIGUANG ELECTRIC，CLotd..2008年8月前言 (3)第1章安全须知 (4)1.1 标志约定 (4)1.2安全规则 (4)第2章简介 (7)2.1产品特点 (7)2.2应用领域 (8)2.3功能简介 (9)第3章技术参数与规格型号 (11)3.1系统型号说明 (11)3.2组件与配置 (11)3.3选型与外形尺寸 (12)3.4产品通用技术参数 (13)第4章工作原理与结构 (15)4.1 系统组成与原理 (15)4.2控制系统 (16)第5章操作 (18)5.1运行前准备工作 (18)5.2启动 (18)5.3改变频率给定值 (19)5.4减速停机 (19)5.5自由停机 (19)5.6断电 (19)5.7运行状态监视 (19)5.8变频调速系统运行到旁路运行的转换（如果选配旁路柜）205.9旁路运行转换到变频调速系统运行（如果选配旁路柜）205.10变频调速系统检修 (20)第6章人机接口和参数设置 (22)6.1 键盘和面板外观 (22)6.2基本界面显示和操作 (23)6.3液晶显示和面板按键具体操作方法 (25)6.4控制器功能参数列表 (39)第7章控制系统接口 (43)7.1 变频调速系统基本接口 (43)7.2控制器基本I/O信号接口表 (43)第8章安装说明 (49)8.1 安装的安全注意事项 (49)8.2地基、空间和周围环境的要求 (49)8.3高压部分安装 (49)8.4设备接地 (50)8.5辅助电源及电缆 (51)8.6控制信号用电缆 (51)8.7 电缆布线 (51)8.8机械安装 (52)8.9 电气安装 (53)8.10冷却系统安装 (53)第9章调试 (55)9.1调试常规预备工作 (55)9.2调试人员配合 (55)9.3验收 (55)第10章维护 (56)10.1 安全须知 (56)10.2维护的标准程序 (56)10.3维护计划 (57)10.4维护项目 (58)10.5维护日志 (59)第11章故障的检测与排除 (60)11.1故障分类 (60)11.2故障指示 (60)11.3故障记录 (60)11.4 故障检测的标准程序 (60)11.5报警和故障信息及其可能原因、处理解决措施6111.6单元旁路 (61)11.7 工频旁路 (62)第12章运输、存储、处理和循环利用 (70)12 . 1运输和存储过程环境要求7012. 2 包装 (70)12. 3装载和拆卸 (70)12. 4存储及及其条件 (70)12. 5 备件 (71)12. 6临时停运 (71)12 . 7包装材料和废件的处理 (72)第13章其它 (73)13.1 质量保证 (73)13.2用户定货须知 (73)感谢贵公司选用广州智光电气股份有限公司的ZINVER係列高压变频调速系统产品。
ZINVERT系列智能高压变频调速系统说明书(08-25)电子教案
Zinvert系列高压变频调速系统用户手册Ver1.5-0825广州智光电气股份有限公司GUANGZHOU ZHIGUANG ELECTRIC Co.，Ltd.2008年8月目录前言 (3)第1章安全须知 (4)1.1 标志约定 (4)1.2 安全规则 (4)第2章简介 (7)2.1 产品特点 (7)2.2 应用领域 (8)2.3 功能简介 (9)第3章技术参数与规格型号 (11)3.1 系统型号说明 (11)3.2 组件与配置 (11)3.3选型与外形尺寸 (12)3.4 产品通用技术参数 (13)第4章工作原理与结构 (15)4.1 系统组成与原理 (15)4.2 控制系统 (16)第5章操作 (18)5.1 运行前准备工作 (18)5.2 启动 (18)5.3 改变频率给定值 (19)5.4 减速停机 (19)5.5 自由停机 (19)5.6 断电 (19)5.7 运行状态监视 (19)5.8 变频调速系统运行到旁路运行的转换（如果选配旁路柜） (20)5.9 旁路运行转换到变频调速系统运行（如果选配旁路柜） (20)5.10 变频调速系统检修 (20)第6章人机接口和参数设置 (22)6.1 键盘和面板外观 (22)6.2 基本界面显示和操作 (23)6.3 液晶显示和面板按键具体操作方法 (25)6.4 控制器功能参数列表 (39)第7章控制系统接口 (43)7.1 变频调速系统基本接口 (43)7.2 控制器基本I/O信号接口表 (43)第8章安装说明 (49)8.1 安装的安全注意事项 (49)8.2 地基、空间和周围环境的要求 (49)8.3 高压部分安装 (49)8.4 设备接地 (50)8.5 辅助电源及电缆 (51)8.6 控制信号用电缆 (51)8.7 电缆布线 (51)8.8 机械安装 (52)8.9 电气安装 (53)8.10 冷却系统安装 (53)第9章调试 (55)9.1 调试常规预备工作 (55)9.2 调试人员配合 (55)9.3 验收 (55)第10章维护 (56)10.1 安全须知 (56)10.2 维护的标准程序 (56)10.3 维护计划 (57)10.4 维护项目 (58)10.5 维护日志 (59)第11章故障的检测与排除 (60)11.1 故障分类 (60)11.2 故障指示 (60)11.3 故障记录 (60)11.4 故障检测的标准程序 (60)11.5 报警和故障信息及其可能原因、处理解决措施 (61)11.6 单元旁路 (61)11.7 工频旁路 (62)第12章运输、存储、处理和循环利用 (70)12．1 运输和存储过程环境要求 (70)12．2 包装 (70)12．3 装载和拆卸 (70)12．4 存储及及其条件 (70)12．5 备件 (71)12．6 临时停运 (71)12．7 包装材料和废件的处理 (72)第13章其它 (73)13.1 质量保证 (73)13.2 用户定货须知 (73)前言感谢贵公司选用广州智光电气股份有限公司的ZINVERT系列高压变频调速系统产品。
智光变频产品技术介绍(变频培训讲解)
ZINVERT型智能高压变频调速系统产品介绍广州智光电气股份有限公司2008年8月目录1 ZINVERT型智能高压变频调速系统的技术特点介绍 (3)2 ZINVERT系列智能高压变频调速系统产品原理简介 (8)3 ZINVERT系列智能高压变频调速系统产品功能介绍 (10)4 产品主要技术性能指标 (15)5 ZINVERT系列智能高压变频调速系统设备配置情况 (17)6 主要元器件生产商 (21)7 设备冷却方式说明 (22)8 常见的高压变频器主电路结构及特点 (22)1 ZINVERT型智能高压变频调速系统的技术特点介绍我公司研发生产的ZINVERT型智能高压变频调速系统为直接高压输出电压源型变频器，它通过采用多级H桥功率单元箱级联的方式实现了高压的完美波形输出，无需升压即可直接拖动普通异步电动机，无需加装任何滤波器，谐波指标严格符合IEC及国标对电网谐波最为严酷的要求。
相比而言，我司产品具有如下优势：➢功率因数高、谐波污染小、体积小、效率高电压源型直接高－高变频器，相对于电流源型高压变频器，具有功率因数高，无需滤波器等优点。
➢抗电压波动能力更强，掉电自动恢复功能ZINVERT变频调速系统对电网电压适应范围宽，网侧电压即使在65％～115％Ue范围内波动时装置不会停机，在－15%～＋15%范围内波动时在我方控制技术的支持下仍可带额定负载持续运行。
电网电压低于65％额定电压后，装置终止高压输出，但电压恢复正常后可自动无冲击启动电机（可设定）至正常运行状态，不会影响连续生产。
➢专有核心“STT”技术，旋转负载直接启动在智光公司在2004年攻克该技术之前的市场上的高压变频器均要求用户在启动高压变频器前需保证负载转速为0（静止或接近静止）。
在智光在2004年推出时市场上的所有高压变频器产品均无此功能（当然由于此功能一面世就使用户认识到此功能对提高高压变频器可靠性的巨大意义，招标时开始将此列为必须的技术条件。
广州智光KD-XH型配电网智能化快速消弧系统
KD-XH 型配电网智能化快速消弧系统安装使用说明书
1概 述
配电网中性点接地方式的选择是关系到电力系统运行可靠性的一项重大决策，须综合考 虑多种因素并通过经济比较才能决定。消弧线圈接地方式能自动消除瞬时性单相接地故障， 具有减少跳闸次数、降低接地故障电流的优点。但由于不能切除非瞬时性单相接地故障，整 个配电系统须承受较长时间（２小时）的工频过电压（线电压），因此对设备的绝缘水平要 求高，这对配电系统设备（尤其对于某些进口设备，如电缆）是不利的；同时，非瞬时性单 相接地故障的长时间存在也不利于设备及人身安全。低阻接地方式可避免配电系统出现长时 间工频过电压的问题，对设备绝缘要求相对较低，不足之处在于系统中任何单相接地故障都 跳闸，导致跳闸率过高；同时，在系统单相接地故障时故障点接地电流很大，也带来许多不 利影响（尤其对大容量的配电网更为明显）。因此，这两种接地方式各有利弊，只能适用于 一定的条件。
KD-XH 型配电网智能化快速消弧系统技术资料 第5页
KD-XH 型配电网智能化快速消弧系统安装使用说明书
图 3－1 消弧系统基本接线图 （以 10kV 一控二方式基本接线为例）
KD-XH 型配电网智能化快速消弧系统技术资料 第6页
KD-XH 型配电网智能化快速消弧系统安装使用说明书
4 型号说明
KD-XH 型配电网智能化快速消弧系统的性能已由包括现场母线人工接地试验在内的全面 考核所验证，并通过了原电力工业部电力设备及仪表质量检测中心的监督检验，已先后通过 了新产品技术鉴定和成果鉴定，经专家评议，该型产品为国内首创，达到国内领先水平，具 有较高的推广和应用价值。
KD-XH 型配电网智能化快速消弧系统技术资料 第2页
2023年智光电气引领国产超大容量变频器技术发展
Core Technology Bottlenecks
Domestic substitution for import
Industry leader
"全球实力超越预期，未来的挑战与机遇并存"
2023/8/6
2023/8/6
演讲人：ben
TEAM
目录
CONTENTS
智光电气技术创新实力
1. 先进的控制策略
2. 完善的保护功能
超大容量变频器引领行业
1.智光电气突破变频器技术瓶颈，研发超大容量变频器
2.超容变频器研发，引领行业新篇章
3. 智光电气在变频器研发方面投入巨大，持续加强与国内外高校、科研机构的合作，共同开展前沿技术研究，推动超大容量变频器技术的突破与创新。一、
1. 创新研发能力卓越
2. 技术应用广泛
1.智光电气突破超大容量变频器技术，实现高效率、高精度、高可靠性
2. 采用先进的材料和制造工艺，确保了国产超大容量变频器技术的高性能和长寿命。智光电气投入大量资源进行材料研究和制造工艺改进，使其超大容量变频器具备出色的耐压、耐热和抗干扰性能，能够在复杂环境下稳定运行。
多功能性
高效率
高可靠性
先进控制
智能监测
国产超大容量变频器
超大容量变频器：市场引领
1. 市场需求的增长
2. 技术创新的推动
3. 国产替代的加速推进
技术发展：关键突破
1. 研发创新
2. 先进制造
智光电气创新技术引领行业发展
1. 技术创新
2. 产业布局
智光电气创新突破
智光变频器作业指导书
广州智光ZINVERT系统变频器作业指导书一、巡检管控点说明1、查看运行方式：变频、工频。
变频状态下检查频率给定方式，是否为根据供水压力PID自动调节频率的方式。
2、变频器参数（给定、反馈值）与DCS显示是否一致。
3、设备运行电流、电压是否在正常范围内。
（电机额定电流、电压请查看电机铭牌或设备台帐）。
4、变频室干净、干燥、无负压、室温（－5~40℃）。
5、如变频器未运行，可由专业人员（无专业人员需联系维保单位）检查柜内电气元器件，清理灰尘。
6、配套空调运行期间，每周进行一次滤网清扫，保证正常运行。
二、安全须知ZINVERT系列智能高压变频调速系统是一种高压设备，设备内部带有危险的高电压，同时一些部件因长时间运行发热而温度升高，直接触摸会灼伤人体。
对设备进行操作、维护和现场查看时，请严格遵守《ZINVERT高压变频调速系统用户手册》的要求。
任何不正确的操作都可能导致人身伤害或设备损坏。
1、只有接受培训并获得资质的人员，才能对变频调速系统进行安装、操作、调试、运行和维护。
2、变频调速系统应该安装在阻燃物上，如金属支架、水泥地面上。
3、变频调速系统的柜体内和附近不要放置易燃物品，包括设备图纸、说明书等。
4、变频调速系统的组件受损时，请勿安装和运行。
5、应保证系统安装的房间有良好的散热措施，设备运行时维持环境温度在－5o C～＋40o C范围内为宜。
6、运输、存放、安装功率单元体时，不得倒置、侧置或摔功率单元体。
7、产品采用强迫风冷，使用过程中会聚集灰尘等杂物，请定期进行清理。
8、禁止在现场不具备可靠散热、冷却设施时投运设备或运行时断开风扇电源，这样会导致设备过热超温。
9、送高低压电源前，须确认输入电源符合产品技术指标要求。
严禁用万用表直接测量高压部位！10、输入、输出电缆电压等级、允许载流量等应高于系统运行时的最大值。
11、输入和输出电缆的接线要按照指示，严禁接反输入/输出电缆，否则可能造成设备损坏！12、应该经常检查接地电阻是否符合设备运行的要求和国家标准的要求。
SPAC202U使用手册
Guangzhou Zhiguang Electric Co. LtdSPAC202U智能PT保护监测装置使用说明( 版本：Ver 1.0 )广州智光电气股份有限公司目录1 产品简介 (1)2 功能特点 (1)3 硬件原理 (2)4 技术指标 (2)5 基本功能 (3)6 基本操作 (4)6.1开机 (4)6.2菜单介绍 (6)6.2.1监视显示 (6)6.2.2保护整定 (7)6.2.3参数设置 (9)6.2.4跳闸选择 (12)6.2.6装置调试 (14)6.2.7其他设置 (14)6.2.8厂家设置 (15)7 端子排图 (15)8安装环境与结构 (16)8.1电气环境 (16)8.2使用环境 (17)8.3安装尺寸 (17)附录：保护逻辑图 (18)1 产品简介SPAC202U智能PT保护监测装置是一款在配电系统中应用广泛的PT保护装置。
它集保护、测量、控制、显示、通讯等众多功能为一体，采用SOC高速微处理器芯片作为核心运算单元，运算速度快，可靠性高，抗干扰能力强。
装置通讯功能强大，具有光电隔离的RS-485通讯口，支持开放式的通讯协议，便于构成高效经济的保护测控网络。
装置采用全金属的外壳设计，体积小，既适合于分散式安装，也可以集中组屏。
2 功能特点●采用高精度的测量PT，可测量三相电压、线电压、零序电压等多种电参量；●强大的模拟量输出功能，具有一个4～20mA输出口，可自定义为输出8个电量中任意一个的模拟量，还可自定义20mA所代表的值；●具有9路遥信输入，5路继电器开出，实现遥信、保护等功能；●强大的显示功能，采用高档64×128点阵式大屏幕液晶板，所有界面与菜单都用中文显示，方便操作；●所有被测量和参数均能通过面板液晶显示器实时显示；●具有两路独立RS485通讯口，支持国际流行的MODBUS通信协议，实现信息的上传和下发；●系统参数可以通过面板按键或上位机通讯设置，并具有两级密码管理权限；●所有关键数据（系统参数等）在失电情况下可保存十年以上；●完善的事故记录及自检功能，友好的人机界面。
高压给水泵变频技术介绍
髯。
塑篓么高压给水泵变频技术介绍胡春(东莞中电新能源热电有限公司，广东东莞523127)哺要]介绍PG9171E机组的余热锅炉的给水调节，通过对高压给水泵节能变频技改，提高机组效率，降低电耗，实现节能降耗的目的，降低生产成本．赢得经济效盎。
[关键词]高压给水泵；变频技术；节能某燃机电厂配有两套9E联合循环机组，分别是燃机一锅炉一蒸汽轮机，燃机采用G E公司的PG9171E，锅炉型号一Q”78／517—174(39)一59(O．5)，498(254)是杭州锅炉厂生产的无补燃余热锅炉，汽机是哈汽厂生产的，型号N60—5．6／O与6／527／2550目前该9E机组烧L N G发电，为积极响应国家节能降耗政策，降低电厂生产成本，节能降耗尤为重要，下面将介绍联合循环机组的9E机组余热锅炉#1炉的高压给水泵通过技改，改为变频调节，高压给水调门全开，减少节流损失及节约电能，达到电厂节能目地1锅炉简介1．1锅炉结构锅炉为三压强制循环无补燃余热锅炉：锅炉采用塔式布置，全悬吊管箱结构：它由入口烟道、锅炉本体受热面管箱、出口烟道及烟囱、钢架、平台扶梯、高压锅筒、低压锅筒、除氧器及水箱、强制循环泵等组成。
其中锅炉本体受热面管箱由高压i蔓熟器管箱，高压蒸发器(1)管箱，高压蒸发器(2)管箱，高压省煤器(1)及低压过热器管箱，高压省煤器f2)管箱，低压蒸发器管箱，高压省煤器f3)低压省煤器管箱，除氧蒸发器管箱，凝结水加热器管箱，总共9个管箱组成。
锅炉钢架中心落地尺寸为303"t4米．顶部标高30与米，高压锅筒中心线标高24J3米，低压锅筒中心线标高32米，除氧水箱中心线标高为32．5米。
烟囱出口标高60米。
12除氧系统由汽机来的凝结水进入凝结水加热器加热，再进入除氧器，经过除氧后进^水箱，水箱水由除氧热水循环泵打八除氧蒸发器，吸热后成为汽水混合物回到分离器进行汽水分离，分离下来的水回到水箱的水空间，饱和蒸汽则通过蒸汽管道被送到除氧器，供除氧用。
广州智光电气股份有限公司guangzhouzhiguang
•1.3倍1min & 1.8倍立即保护
周围环境要求低
• 一般变 频
•
0～40摄氏度
•
－5～45摄氏度
针对南方气候及石化企业特有防潮、防腐措施
PPT文档演模板
广州智光电气股份有限公司 guangzhouzhiguang
特点七：瞬态尖峰负荷 差分控制技术
ZINVERT系列高压变频调速系统从2005年投 入水泥生产线的变频改造，特别针对高温风机的 运行工艺情况进行了大量的研究分析并研制了专 业的技术。目前在包括三狮、长兴、塔牌等水泥 集团近十条5000t/d旋窑生产线的高温风机得到应 用，基本解决了高温风机变频器由于“塌料”导 致的跳闸停运、生产中断的问题，大大由于高温 风机停运对生产造成的影响，降低电机设备故障 率，取得节能、增效的巨大效益，得到用户普遍 认可。
冗余设计 dV/dt低 调速全范围谐波小，无转 矩脉动和发热问题
PPT文档演模板
广州智光电气股份有限公司 guangzhouzhiguang
ZINVERT系统构成
旁路柜：实现变频检修时电机直接投切至工频电网，恢 复 改造前运行模式有动旁路和手动旁路
旁路柜
变压器 柜
功率逆变及控制 柜
PPT文档演模板
现注册资本为人民币16579.2万元,3个子公司注册
资金各1000万；
公司定位：以电力系统发展为契机，研制和开发基 于电力系统及供电、用电系统的安全稳定、自动 化、智能化、信息化、环保节能方面的产品，并 提供成套系统及综合解决方案。
PPT文档演模板
广州智光电气股份有限公司 guangzhouzhiguang
PPT文档演模板
广州智光电气股份有限公司 guangzhouzhiguang
广州智光仪表20XF及35XE的使用说明
