热电阻的接线方式
标准热电阻接线方法
标准热电阻 接线方式
一 、引出线 二 、热电阻接线方式
一
引出线
引出线形式
将热电阻体线端引至接线盒，便于外部导线及显示 仪表连接。
引出线材料 材料最好与热电阻丝相同，避免产生附加热电势。 为减小附加测量误差，其直径较粗，一般约为1mm。
二
热电阻接线方式
二线制方式 U0=I1R1-I2(Rt+2Rw)
结构简单、费用低，但是引出 线电阻的变化会带来附加误差。
二线制适用于引出线不长、 测温精度要求较低的场合。
三线制方式
热电阻三线制连接可减 小或消除导线电阻受环境温度 的影响。用于一般精度的工业 测量。
U0=I1(R1+Rw)-I2(Rt&两端各用两根导线 为电阻提供恒流源I，在电阻 上产生电压降，用另外两根 导线连到显示仪表进行测量， 从而完全消除导线电阻受环境 温度的影响,主要用于高精度的 温度检测。
内容小结
热电阻接 线方式
各接线方 式应用
感谢观看
实验室四线制之一
R1+A=B+Rt R1'+A=B-Rt
可以进行热电阻高精度测量, 使之不受引线影响。
Rt=(R1-R1')/2
实验室四线制之二
可以进行热电阻校验测量。
思考
热电阻二线制、三线制、四线制分别用在什么场合？ 二线制用于引出线不长、测温精度要求较低的场合。 三线制用于一般精度的工业测量。 工业四线制用于高精度的温度检测。 实验室四线制用于热电阻校验或测量。
热电阻pt100三线制接法
热电阻pt100三线制接法热电阻PT100是一种常用的温度传感器，它能够将温度转换为电阻值。
而PT100的三线制接法是一种常见的连接方式，能够有效地提高测量精度和抗干扰能力。
在PT100三线制接法中，有三根导线分别连接到PT100传感器的三个端口上。
其中两根导线被用作电源线，另外一根导线则用作信号线。
这种接法相比于常见的两线制接法，能够消除导线电阻对测量结果的影响，提高了测量的准确性。
在实际应用中，PT100三线制接法常用于长距离传输和抗干扰要求较高的场合。
由于导线电阻对测量结果的影响被消除，可以更准确地测量温度。
同时，通过增加一根导线，可以降低因外界干扰而引起的误差，提高了测量的稳定性和可靠性。
在进行PT100三线制接法的连接时，需要注意以下几点：1. 确保导线的连接正确无误。
其中，两根电源线需要连接到电源，信号线则连接到测量仪器或控制系统。
2. 导线的选择要合适。
一般情况下，导线的截面积越大，电阻越小，对测量结果的影响就越小。
因此，建议选择截面积较大的导线。
3. 导线的长度要适中。
导线的长度过长会增加电阻，从而影响测量精度；而长度过短则可能影响测量的范围。
因此，在选择导线长度时，需要根据具体情况进行合理搭配。
4. PT100的接线盒要密封良好。
接线盒的密封性能对于保护导线和传感器非常重要，能够防止水分、灰尘等进入，避免损坏传感器或导线。
PT100三线制接法是一种提高测量精度和抗干扰能力的方法。
通过正确连接导线，可以消除导线电阻对测量结果的影响，提高测量的准确性和稳定性。
在实际应用中，我们应当根据具体需求选择合适的导线和长度，并确保接线盒的密封性能良好。
这样才能更好地利用PT100三线制接法进行温度测量，满足工业生产和科学实验的需求。
《热工控制与保护》标准热电阻接线方法
标准热电阻 接线方式
一 、引出线 二 、热电阻接线方式
一
引出线
引出线形式
将热电阻体线端引至接线盒，便于外部导线及显示 仪表连接。
引出线材料 材料最好与热电阻丝相同，避免产生附加热电势。 为减小附加测量误差，其直径较粗，一般约为1mm。
二
热电阻接线方式
二线制方式 U0=I1R1-I2(Rt+2Rw)
实验室四线制之一
R1+A=B+Rt R1'+A=B-Rt
可以进行热电阻高精度测量, 使之不受引线影响。
Rt=(R1-R1')/2
实验室四线制之二
可以进行热电阻校验测量。
思考
热电阻二线制、三线制、四线制分别用在什么场合？ 二线制用于引出线不长、测温精度要求较低的场合。 三线制用于一般精度的工业测量。 工业四线制用于高精度的温度检测。 实验室四线制用于热电阻校验或测量。
内容小结
热电阻接 线方式
各接线方 式应用
感谢观看
结构简单、费用低，但是引出 线电阻的变化会带来附加误差。
二线制适用于引出线不长、 测温精度要求较低的场合。
线电阻受环境温度 的影响。用于一般精度的工业 测量。
U0=I1(R1+Rw)-I2(Rt+Rw)
工业四线制
热电阻两端各用两根导线 为电阻提供恒流源I，在电阻 上产生电压降，用另外两根 导线连到显示仪表进行测量， 从而完全消除导线电阻受环境 温度的影响,主要用于高精度的 温度检测。
热电偶和热电阻的接线方法
热电偶和热电阻的接线方法热电偶和热电阻是常见的温度测量仪器，广泛应用于各种工业、科研和生活领域。
在使用热电偶和热电阻时，正确的接线方法非常重要，不仅可以保证测量精度，还可以保证仪器的安全性和可靠性。
本文将介绍热电偶和热电阻的接线方法，以及常见的接线错误和解决方法。
一、热电偶的接线方法热电偶是一种利用两种不同金属的热电势差来测量温度的仪器。
热电偶由两个不同金属的导线组成，它们的接触处称为热电接头。
在测量时，热电接头被放置在被测物体上，随着温度的升高或降低，热电偶产生的热电势差也会相应地变化，从而实现温度的测量。
热电偶的接线方法有两种：串联和并联。
串联接线法是将两个热电偶的正极和负极分别连接起来，形成一个回路。
并联接线法是将两个热电偶的正极和负极分别连接起来，形成两个回路。
在实际应用中，串联接线法常用于测量高温物体的温度，而并联接线法常用于测量低温物体的温度。
无论是串联接线法还是并联接线法，都需要注意以下几点：1. 热电偶的导线必须与被测物体接触良好，以确保热电接头的温度与被测物体的温度一致。
2. 热电偶的导线必须与接线端子紧密连接，以确保接触良好，避免产生接触电阻。
3. 热电偶的导线必须与接线端子正确连接，以确保正极和负极不会接反。
4. 在使用过程中，应注意热电偶的保护措施，避免导线受到损坏或被弯曲过度。
二、热电阻的接线方法热电阻是一种利用金属电阻随温度变化的特性来测量温度的仪器。
热电阻的工作原理是利用金属电阻随温度变化的特性来测量温度。
当热电阻被放置在被测物体上时，随着温度的升高或降低，热电阻的电阻值也会相应地变化，从而实现温度的测量。
热电阻的接线方法有三种：两线制、三线制和四线制。
两线制是指将热电阻的两个导线直接连接到接线端子上。
三线制是指在两线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间。
四线制是指在三线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间，同时将热电阻的两端接到一个电桥上。

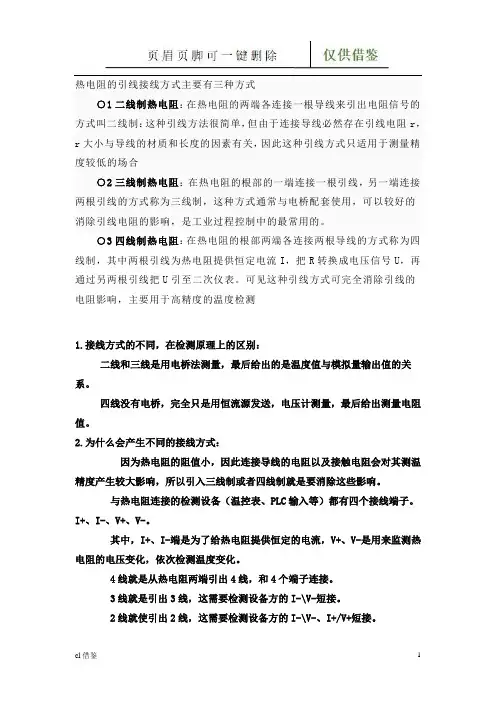

热电阻接线接线方式分类(特制材料)
热电阻的引线接线方式主要有三种方式○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测1.接线方式的不同，在检测原理上的区别：二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2.为什么会产生不同的接线方式：因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。
I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线，这需要检测设备方的I-\V-短接。
2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响：2线，电流回路和电压测量回路合二为1，精度差。
（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）3线，电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。
另外，A级精度的热电阻是不能用2线制连接的。
Pt100热电阻两线制、三线制和四线制接线对测温精度地影响
[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
文档铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan |时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。
热电阻的接线方法
热电阻的接线方法
一、热电阻的接线
1、热电阻的类型
热电阻可以分为两种：一种是内阻型的热电阻，另一种是外阻型的热电阻。
2、内阻型热电阻的接线
1）内阻型热电阻的接线电路均包括一个主接口，两个端口，以及一个调节电流接口。
一般情况下，主接口应连接到控制电路，以便达到恒温控制的目的；另外，端口连接热电阻的负载芯片；用来调节电流的接口则往往连接到调节电路，以实现温度的调节。
2）连接内阻热电阻时，可以使用弹片连接器、焊接式连接器或者插头连接器等多种方式。
3）连接内阻热电阻时，需要注意，连接线材必须满足挡件的电气特性安全技术要求，以确保热电阻不会受到外界的干扰。
3、外阻型热电阻的接线
外阻型热电阻通常由若干热电阻元件直接接在电路上，热电阻元件的接线方式可以采用焊接的方式，也可以使用弹片连接器、插头连接器等多种连接方式。
4、热电阻的安装
热电阻的安装应符合国家安全规范，严格按照热电阻厂家规定的要求安装，保证安装牢固可靠，并要求电路耐电压计算才能够满足规定的要求。
热电阻的接线方式及原理 热电阻工作原理
热电阻的接线方式及原理热电阻工作原理热电阻的接线方式及原理热电阻（thermal resistor）是中低温区常用的一种温度检测器。
热电阻测温是基于金属导体的电阻值随温度的加添而加添这一特性来进行温度测量的。
它的紧要特点是测量精度高，性能稳定。
其中铂热电阻的测量度是高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
热电阻大都由纯金属材料制成，目前应用多的是铂和铜，此外，现在已开始接受镍、锰和铑等材料制造热电阻。
金属热电阻常用的感温材料种类较多，常用的是铂丝。
工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁镍等。
热电阻的接线方式热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机掌控装置或者其它一次仪表上。
工业用热电阻安装在生产现场，与掌控室之间存在确定的距离，因此热电阻的引线对测量结果会有较大的影响。
热电阻的测温原理是基于导体或半导体的电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
热电阻大都由纯金属材料制成，目前应用多的是铂和铜，现在已开始接受镍、锰和铑等材料制造热电阻。
热电阻通常需要把电阻信号通过引线传递到计算机掌控装置或者其它二次仪表上。
安装热电阻需要注意的问题有哪些？对热电阻的安装，应注意有利于测温精准，安全牢靠及维护和修理便利，而且不影响设备运行和生产操作。
要充分以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：1、为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避开在阀门，弯头及管道和设备的死角相近装设热电阻。
2、带有保护套管的热电阻有传热和散热损失，为了削减测量误差，热电偶和热电阻应当有充分的插入深度：1）对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）。
如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；2）对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可实行保护管浅插方式或接受热套式热电阻。
热电阻三线制接法原理
热电阻三线制接法原理
热电阻是一种可以利用材料在温度变化时产生的电阻变化来测量温度的传感器。
在实际应用中，常使用热电阻三线制接法来减小线路阻抗对温度测量值的影响。
热电阻三线制接法由三个导线组成：两个接线端子和一个中性导线。
其中一个接线端子将热电阻的一个端点与测量仪器的正极连接，另一个接线端子将热电阻的另一个端点与测量仪器的负极连接。
中性导线则连接热电阻的中间点与测量仪器的实地连接。
这样设计的目的是为了消除传感器引线阻值对测量的影响。
传感器引线的电阻对温度测量结果会造成误差，这是由于不同长度的引线会导致不同的电阻值。
在常规的两线制接法中，这种电阻会对温度测量值产生较大的影响。
通过使用三线制接法，测量仪器可以使用中性导线来补偿传感器引线阻值的影响。
中性导线与测量仪器的实地连接相当于一个电流环，这样可以减小传感器引线阻抗对温度测量结果的影响。
同时，由于热电阻式广泛应用于工业现场，常常需要长距离传输信号，因此使用三线制接法还能减小线路阻抗的影响，提高信号传输的稳定性。
总结来说，热电阻三线制接法可以通过中性导线来补偿传感器引线阻值对温度测量结果的影响，从而提高测量的精确性和稳定性。
热电偶和热电阻的接线方法
热电偶和热电阻的接线方法热电偶和热电阻是热量测量中常用的两种传感器。
它们的作用是将温度转换为电信号，以便于测量和控制。
在使用热电偶和热电阻时，正确的接线方法非常重要，否则可能会导致测量误差或甚至损坏传感器。
本文将介绍热电偶和热电阻的接线方法及注意事项。
一、热电偶的接线方法热电偶是由两种不同金属制成的导线组成的。
当两种金属接触时，会产生温差电势，从而产生电信号。
热电偶的接线方法有两种：并联法和串联法。
1、并联法并联法是将两个热电偶的热端并联在一起，将两个冷端并联在一起，如图1所示。
这种接线方法可以使测量精度更高，但是需要两个热电偶的电性能相同，否则会导致测量误差。
2、串联法串联法是将两个热电偶的热端和冷端依次连接起来，如图2所示。
这种接线方法可以使测量范围更大，但是需要注意两个热电偶的电性能不同，否则会导致测量误差。
图1 并联法接线图图2 串联法接线图二、热电阻的接线方法热电阻是一种电阻，其电阻值随温度的变化而变化。
热电阻的接线方法有三种：两线法、三线法和四线法。
1、两线法两线法是将热电阻的两个端子直接连接到测量仪器上，如图3所示。
这种接线方法简单，但是会受到电线电阻的影响，从而导致测量误差。
2、三线法三线法是在两线法的基础上增加了一根电线，如图4所示。
这根电线主要用于补偿电线电阻的影响，可以使测量精度更高。
3、四线法四线法是在三线法的基础上增加了一根电线，如图5所示。
这根电线主要用于测量电阻的电流，可以消除电线电阻的影响，从而使测量精度更高。
图3 两线法接线图图4 三线法接线图图5 四线法接线图三、注意事项1、热电偶和热电阻的接线应该牢固可靠，避免松动和接触不良。
2、热电偶和热电阻的电性能应该相同，否则会导致测量误差。
3、在进行热电偶和热电阻的接线时，应该注意接线的顺序和方向，避免接错或倒置。
4、在进行热电偶和热电阻的接线时，应该注意电线的长度和材料，避免电线电阻的影响。
5、在进行热电偶和热电阻的接线时，应该注意接线的环境温度和湿度，避免影响测量精度。
热电阻接线接线方式分类
热电阻的引线接线方式主要有三种方式○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测1.接线方式的不同，在检测原理上的区别：二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2.为什么会产生不同的接线方式：因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。
I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线，这需要检测设备方的I-\V-短接。
2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响：2线，电流回路和电压测量回路合二为1，精度差。
（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）3线，电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。
另外，A级精度的热电阻是不能用2线制连接的。
热电阻接线接线方式分类
热电阻的引线接线方式主要有三种方式○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测1.接线方式的不同，在检测原理上的区别：二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2.为什么会产生不同的接线方式：因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。
I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线，这需要检测设备方的I-\V-短接。
2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响：2线，电流回路和电压测量回路合二为1，精度差。
（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）3线，电流回路的参考位和电压测量回路的参考位为一条线。
精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。
另外，A级精度的热电阻是不能用2线制连接的。
pt100热电阻接线
PtIOO 热电阻两线制、三线制和四线制接线对测温精度的影响 1、 PtIOO 热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、 PtIOO 热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对 PtIOO 铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备 （温控仪、PLC 输入等）都有四个接线端子：1+、I-、V+、V-。
其中，1+、I-端是为了给热电阻提供恒定的电流， V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图： （1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
⑵三线制就是引出三线， PtIOOB 铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，PtIOOB 铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
模块中A 、B 两个端子是用来接收电压信号的，一般是毫伏级电压信号。
出端子，工作时由采集模块输出一个恒定的电流信号。
这样在热电阻 C 端是一个电流输 C 、B 端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样， A 、B 端的电压信号就随着温度的变化而线性变化。
达到测温的目的。
RTC 4 结(Ml 嵐地iLA 冃屮从*廉厂密可口生£七M R从亠期F *肝C 的鼻岐屯甩A- Swia*a- Scurce吐整开工曲R_i-hRi_2=i^S其实有两线制、三线制、四线制三种，如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就0K 了，当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。
pt100热电阻三线制原理
pt100热电阻三线制原理
热电阻是一种测量温度的传感器，常用的类型之一是PT100
热电阻。
PT100热电阻是基于铂电阻特性工作的，其电阻值随
温度的变化而变化。
为了准确地测量温度，通常需要使用三线制连接方式。
三线制连接方式是通过三条导线来连接PT100热电阻和测量
设备。
其中两条导线用于传递电流，一条导线用于测量电阻的电压。
三条导线的接线方式如下：
- 第一条导线连接PT100热电阻的一端，同时连接一个稳定的
电流源。
- 第二条导线连接PT100热电阻的另一端，同时连接一个电压表。
- 第三条导线连接电流源和电压表的公共接地点。
工作原理是这样的：电流从第一条导线流过PT100热电阻，
根据热电阻的电阻值，会有一定的电压降落在第二条导线上。
电压表用于测量这个电压值，进而确定PT100热电阻的电阻值，从而推导出温度值。
由于使用了三线制连接方式，可以有效地减小由于导线电阻造成的误差。
其中一条导线用于电流供应，不产生测量误差；第二条导线用于测量电阻的电压，准确测量了PT100热电阻的
电阻值；第三条导线用于公共接地，保证了信号的地参考一致。
总结来说，PT100热电阻三线制原理是利用三条导线完成电流
供应和电压测量，通过测量电阻值来间接确定温度值。
这种连接方式可以提高测量的准确性，并减小由于导线电阻带来的误差。
真正的热电阻三线制接线法
真正的热电阻三线制接线法Document number：NOCG-YUNOO-BUYTT-UU986-1986UT真正的热电阻三线制接线法一．什么是热电阻元件的三线制引线方式在热电阻感温元件的一端连接两根引线，另一端连接一根引线，此种引线形式就叫三线制。
它可以消除内引线的影响，测量精度高于两线制，其常用于测温范围窄，导线太长或导线布线中温度易发生变化的场合。
三线制引线方式常与电桥电路配合使用，两个导线分别接在电桥的两个桥臂上，另一根线接在电桥的电源上，消除了引线电阻变化的影响。
即三线制引线方式可以减小或消除由于引线电阻变化所引起的测量误差。
二．热电阻与显示仪表的三线制接线法在生产中，热电阻温度仪表大多是采用不平衡电桥来进行测量的。
其测量电路原理如1所示，由于把热电阻接入电桥的铜导线的电阻值会随着环境温度的变化而发生变化，如果只把连接导线接在一个桥臂上，当环境温度变化时，连接导线电阻的图1变化值将与热电阻RT的电阻变化值相叠加，而产生附加误差。
所以在工业上普遍采用三线制的接线方法，把导线2与3分别接至电桥的两个桥臂上，当电线的电阻变化时。
可以互相抵消一部分，以减少对仪表示值的影响。
但误差减小是有限度的，对于不平衡电桥，只有在仪表刻度的始点才能得到全补偿，而在满刻度时上述的附加误差是最大的。
对于不平衡电桥还要考虑电源引线的附加温度误差，当有电流流过热电阻连接电源的导线1时，会有一定的电压降，当环境温度变化时，电桥的上、下支路电压也会随之发生变化，从而给仪表带来一定的附加温度误差。
三．什么是真正的热电阻三线制接线法三线制接线法，必须要和相应线制的热电阻元件配合使用才能做到真正意义上的三线制接线。
但在现实中，很多工厂使用的热电阻，其保护管内的热电阻元件大多只有两根引线，即热电阻元件是两线制的，从保护管接线盒至显示仪表虽然用了三根连接导线，但这只能算是两线制的热电阻接线方法，或只能叫三导线的热电阻两线制接线方法。
pt100热电阻使用方法
pt100热电阻使用方法简介：热电阻是利用物质在温度变化时，其电阻随着发生变化，当阻值发生变化时，工作仪表显示出阻值所对应的温度值。
Pt100热电阻，是一种以铂(Pt)做成的电阻式温度传感器。
本文介绍了Pt100热电阻的安装，接线，及常见故障处理。
1、热电阻的安装方式管道上热电阻的安装有4种形式：垂直管道安装形式、倾斜管道安装形式、弯曲管道安装形式、法兰安装形式。
2、热电阻的接线热电阻有三条引线,颜色为红、绿、绿。
红线与任一绿线之间的阻值常温下在 110 欧左右,两根绿线之间的阻值为0欧,两根绿线在内部是直通的,原则上没什么区别。
红线接在温度变送器3端子，绿线分别接在4,5端子。
两根白线的位置可以互换,但为保证精度，都要接上。
5、6端子分别接24V直流的24V-与24V+，并传送4-20mA 电流给显示仪表。
3、常见故障1,数显仪表显示值比实际值偏低或示值不稳定。
检查热电阻接线端子处是否有金属屑、灰尘、水或热电阻短路。
2，数显仪表显示值无限大。
检查热电阻是否断路3，数显仪表显示下限值。
检查热电阻是否短路或接线是否正确。
4、热电阻故障应急处置两根绿线断路，则更换新的热电阻。
为了缩短故障处理时间，若红线与其中一根绿线有正常的电阻信号，可临时在温变器处连接两根封线，连接2根本该导通的端子上，临时以两线制代替三线制接法，待不影响生产的间歇时间再更换热电阻。
附：热电阻根据阻值粗算温度方法：PT100热电阻，即阻值100欧姆时，对应温度为0℃。
温度每上升10℃，阻值增加4欧姆。
这个很实用，建议掌握该粗算法。
热电阻的引线接线方式
热电阻的引线接线方式热电阻是一种能够测量温度的传感器，在各个领域有着广泛的应用。
为了保证热电阻的精度和可靠性，其引线接线方式必须得到严格的控制。
以下是常见的热电阻引线接线方式及其特点。
直接引线直接引线是将热电阻的引线直接连接到测量仪表上。
这种方式接线简单，成本低，但其缺点也很明显，就是易受温度变化和干扰影响，导致温度测量结果不准确。
所以，这种引线接线方式只适用于一些简单的、温度变化不大的测量场合。
补偿引线补偿引线是用一种与热电阻相同的材料作为引线，将其与热电阻的引线串联在一起。
这种接线方式可以消除引线对温度测量的干扰，保证测量精度。
但是，补偿引线需要使用特殊的引线材料，成本较高，且使用时需要使用补偿表进行计算和校正。
三线制引线三线制引线是将热电阻引线分为三根，其中两根作为传感器，一根作为补偿线，这样可以消除引线对测量结果的干扰，提高测量精度。
三线制引线也是热电阻测量中最常用的引线接线方式。
但是，三线制引线需要使用特殊的引线材料，成本较高。
四线制引线四线制引线是将热电阻的引线分为四根，其中两根作为传感器，另外两根作为补偿线，这种方式可以进一步提高测量精度，消除更多的引线影响。
四线制引线的使用需要更精确的测量仪器和更好的工艺控制，成本则更高。
总结热电阻引线接线方式的选择需要根据具体情况来进行，一般来说，直接引线是最简单、成本最低的方式，但精确度也最差。
补偿引线、三线制引线和四线制引线都可以提高精度，但成本也相应提高。
所以，在选择热电阻引线接线方式的时候，需要权衡成本和精密度，选择最适合自己的方式。
同时，也需要注意特殊情况下的异常值和影响因素，以尽可能提高测量精度。
热电阻四线制接线法工作原理
热电阻四线制接线法工作原理
热电阻是一种常用的温度传感器，它利用电阻随温度变化的特性来测量温度。
热电阻一般由一个金属或半导体材料制成，随着温度的变化，材料的电阻值也会发生变化。
热电阻四线制接线法是一种用于准确测量热电阻电阻值的方法。
它利用了电阻的分压原理和电流测量原理。
四线制接线法的工作原理如下：
1. 电流源将一定恒定电流（通常为1mA或10mA）通过热电阻。
2. 使用两根线（称为激励线）接在热电阻两端，产生一定的电压降。
3. 另外两根线（称为测量线）用来测量电压降。
4. 测量线上接有一个电压计或电压测量装置，用来测量此时热电阻两端的电压降。
利用测量线测量到的电压值和已知电流值，可以利用欧姆定律计算出热电阻的电阻值。
四线制接线法相比于二线制接线法具有更高的测量精度。
这是因为四线制接线法可以消除电路中导线的电阻对热电阻测量的影响，从而更准确地测量热电阻的电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前热电阻的引线主要有三种方式
○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合；
○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻；
○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
热电阻采用三线制接法。
采用三线制是为了消除连接导线电阻引起的测量误差。
这是因为测量热电阻的电路一般是不平衡电桥。
热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
