汽车发动机构造与维修-任务六

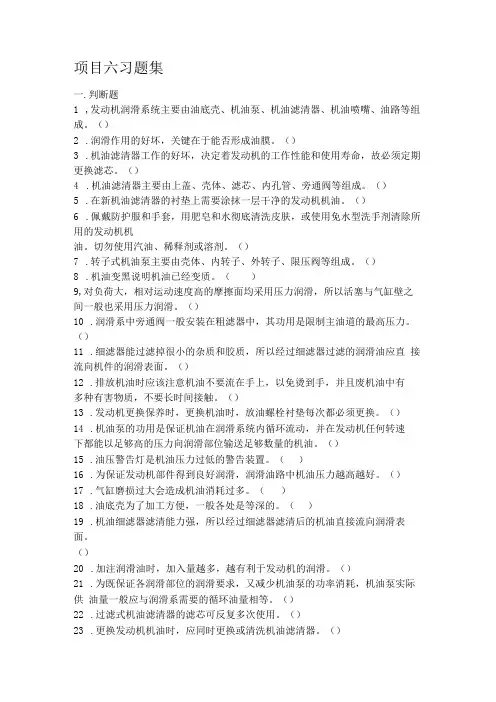

《汽车发动机构造与维修》习题 项目六 润滑系统构造与拆装 习题集
项目六习题集一.判断题1,发动机润滑系统主要由油底壳、机油泵、机油滤清器、机油喷嘴、油路等组成。
()2.润滑作用的好坏,关键在于能否形成油膜。
()3.机油滤清器工作的好坏,决定着发动机的工作性能和使用寿命,故必须定期更换滤芯。
()4.机油滤清器主要由上盖、壳体、滤芯、内孔管、旁通阀等组成。
()5.在新机油滤清器的衬垫上需要涂抹一层干净的发动机机油。
()6.佩戴防护服和手套,用肥皂和水彻底清洗皮肤,或使用免水型洗手剂清除所用的发动机机油。
切勿使用汽油、稀释剂或溶剂。
()7.转子式机油泵主要由壳体、内转子、外转子、限压阀等组成。
()8.机油变黑说明机油已经变质。
()9,对负荷大,相对运动速度高的摩擦面均采用压力润滑,所以活塞与气缸壁之间一般也采用压力润滑。
()10.润滑系中旁通阀一般安装在粗滤器中,其功用是限制主油道的最高压力。
()11.细滤器能过滤掉很小的杂质和胶质,所以经过细滤器过滤的润滑油应直接流向机件的润滑表面。
()12.排放机油时应该注意机油不要流在手上,以免烫到手,并且废机油中有多种有害物质,不要长时间接触。
()13.发动机更换保养时,更换机油时,放油螺栓衬垫每次都必须更换。
()14.机油泵的功用是保证机油在润滑系统内循环流动,并在发动机任何转速下都能以足够高的压力向润滑部位输送足够数量的机油。
()15.油压警告灯是机油压力过低的警告装置。
()16.为保证发动机部件得到良好润滑,润滑油路中机油压力越高越好。
()17.气缸磨损过大会造成机油消耗过多。
()18.油底壳为了加工方便,一般各处是等深的。
()19.机油细滤器滤清能力强,所以经过细滤器滤清后的机油直接流向润滑表面。
()20.加注润滑油时,加入量越多,越有利于发动机的润滑。
()21.为既保证各润滑部位的润滑要求,又减少机油泵的功率消耗,机油泵实际供油量一般应与润滑系需要的循环油量相等。
()22.过滤式机油滤清器的滤芯可反复多次使用。
()23.更换发动机机油时,应同时更换或清洗机油滤清器。

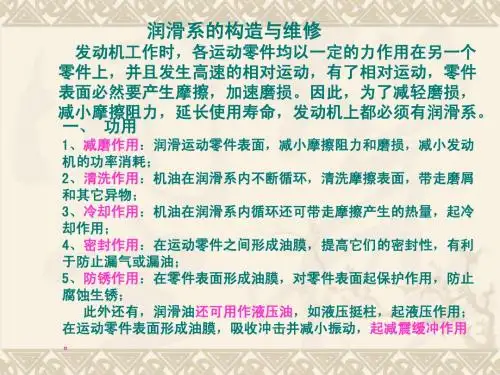

汽车发动机构造与维修 (6)
(2)转子式机油泵 转子式机油泵由壳体、内转子、外转子和泵盖等组成。 内转子用键或销子固定在转子轴上,由曲轴齿轮直接或间 接驱动,内转子和外转子中心的偏心距为e,内转子带动 外转子一起沿同一方向转动。内转子有4个凸齿,外转子 有5个凹齿,这样内、外转子同向不同步的旋转。
转子齿形齿廓设计得使转子转到任何角度时,内、外 转子每个齿的齿形廓线上总能互相成点接触。这样内、外 转子间形成4个工作腔,随着转子的转动,这4个工作腔的 容积是不断变化的。在进油道的一侧空腔,由于转子脱开 啮合,容积逐渐增大,产生真空,机油被吸入,转子继续 旋转,机油被带到出油道的一侧,这时,转子正好进入啮 合,使这一空腔容积减小,油压升高,机油从齿间挤出并 经出油道压送出去。这样,随着转子的不断旋转,机油就 不断地被吸入和压出。 转子式机油泵结构紧凑,外形尺寸小,重量轻,吸油 真空度较大,泵油量大,供油均匀性好,成本低,在中、 小型发动机上应用广泛。
2、发动机润滑系的组成 润滑系一般由机油泵,油底壳,机油滤清器,机油散 热器,各种阀,传感器和机油压力表、温度表等组成。 (1)油底壳、机油泵、油管、油道及限压阀等。其作用就 是储存润滑油,建立足够的油压在发动机内循环流动,并 能限制油路中的最高油压。 (2)润滑油过滤装置,如集滤器、粗滤器、细滤器等。其 作用就是清除润滑油中的各种杂质(如金属磨屑、机械杂 质、胶质等),保持润滑油的清洁和润滑可靠。 (3)润滑油冷却装置,如润滑油散热器等,作用是冷却润 滑油保持油温在70-90℃正常工作范围内。 (4)润滑油油温表、油压表等。其作用就是用来检测发动 机润滑系的工作情况。
发动机润滑系的组成
润滑系组成平面图
二、发动机润滑系的典型油路
现代汽车发动 机润滑系油路布 置方案大致相似, 只是由于润滑系 的工作条件和某 些具体结构的不 同而稍有差别。
发动机构造与维修工作任务单
实训任务单课程名称:汽车发动机构造与维修所属系部:机械与电子工程系 __实训教师:张雷 ___实训班级: 2015级 ______实训时间: 2015-2016学年第二学期重庆经贸职业学院教务处教学内容课题一发动机总体构造一、发动机的组成• 汽油发动机(简称汽油机)通常是由两大机构、五大系统组成,柴油发动机(简称柴油机)则由两大机构、四大系统组成。
• 两大机构是指曲柄连杆机构和配气机构,五大系统是指燃料供给系、润滑系、冷却系、点火系(柴油机无此系统)和起动系。
1.曲柄连杆机构• 曲柄连杆机构的作用是将燃料燃烧产生的热能转变为活塞往复运动的机械能,再通过连杆将活塞的往复运动转变为曲轴的旋转运动而对外输出动力。
• 曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组3部分组成。
2.配气机构• 配气机构的作用是使可燃混合气及时充入汽缸并及时将废气从汽缸中排出。
• 配气机构由气门组及气门传动组组成3.燃料供给系• 燃料供给系的作用是将一定浓度和数量的可燃混合气(或空气)供入汽缸以供燃烧,并将燃烧生成的废气排出。
• 传统化油器式汽油供给系包括汽油箱、汽油泵、汽油滤清器、化油器、空气滤清器、进排气管、排气消音器等。
• 电控直喷式汽油机供给系在传统供给系的基础上取消了化油器,取而代之的是电子控制单元、各种传感器和执行器,能精确控制空燃比,使发动机性能得到提高。
• 柴油机供给系包括柴油箱、输油泵、柴油滤清器、喷油泵、喷油器、进排气管、空气滤清器等,如图1.7所示。
4.润滑系• 润滑系的作用是将润滑油送至各个摩擦表面,以减轻机件的磨损,并清洗、冷却摩擦表面,延长发动机的使用寿命。
• 润滑系包括机油泵、机油滤清器、润滑油道、限压阀、油底壳等,如图1.8所示。
本项目小节教学方讲授。
师生互动法教学内容5.冷却系• 冷却系的作用是将受热机件的热量散到大气中去,从而保证发动机正常工作。
6.点火系• 点火系是汽油发动机独有的,它的作用是按规定时刻向汽缸内提供电火花以点燃汽缸中的可燃混合气。
汽车发动机的构造与维修(发动机拆装工艺与磨合)
4
9.1 EQ1091汽车发动机拆装
4.对组件进行分解 (1)分解气门组: 用气门弹簧拆装压具将气门弹簧压缩,用尖嘴钳拆除锁片(禁用 手),然后放松气门弹簧拆装压具,取出气门、气门弹簧及弹簧座。 拆下气门后,应将气门弹簧、弹簧座和气门一一对应气缸盖顺序排 列,以免弄错。 (2)分解活塞连杆组: 用活塞环钳从活塞上拆下活塞环。 拆下活塞销卡环,用专用工具将活塞销从活塞中压出,取出连杆。
2.发动机外表附件拆卸
(1)松开发电机固定螺栓,拆下风扇V型带及风扇。
(2)拆下发电机及支架。
(3)拆下水泵和循环水管。
(4)拆下化油器与汽油泵间的油管,拆下化油器。
(5)松开空气压缩机固定螺栓,拆下空压机V型带、空压机及支架。
(6)拆下汽油泵。
(7)拆下分电器及高压线。
(8)拆下起动机。
(9)拆下进、排气歧管。
2021/8/5
5
注意:
2021/8/5
1.发动机解体后,应对零件进行: 分类 清洗 2.目的是: 检验 保管 修理 装配
6
9.1 EQ1091汽车发动机拆装
二、EQ6100-1发动机装配工艺
1.装配应注意问题:
(1)不可互换的零件、组合件应按原位安装,不准错乱;对有安装
位置要求的零部件,则必须根据记号按方向、部位对准,不得错位。
在装配过程中因转动和冷磨初期造成的磨损。
2021/8/5
7
9.1 EQ1091汽车发动机拆装
2.发动机装配工艺 (1)安装曲轴 (2)安装活塞连杆组 (3)安装凸轮轴 (4)安装气缸盖 (5)安装气门传动组部分零件 (6)安装机油泵 (7)安装飞轮壳 (8)安装进、排气歧管 (9)安装发动机附件 (10)加注发动机润滑油和冷却水
汽车发动机构造与维修
汽车发动机构造与维修1. 概述汽车发动机是驱动汽车运行的核心部件,它负责将燃料能量转化为机械能,进而驱动汽车运动。
本文将介绍汽车发动机的构造和维修,帮助读者更好地了解发动机的工作原理和维护方法。
2. 发动机的构造汽车发动机主要由以下部件组成:2.1 活塞活塞是发动机最基本的运动部件之一,它由高强度铝合金打造而成,一般为圆柱形状。
活塞通过连杆与曲轴相连,随着曲轴的旋转运动而上下往复运动。
2.2 曲轴曲轴负责将活塞的上下往复运动转化为旋转运动,从而带动车轮转动。
曲轴通常由铸钢材料制成,经过热处理和精密加工。
2.3 气缸气缸是活塞运动的工作空间,通常由铸铁或铝合金制成。
汽车发动机一般采用直列四缸或V型六缸的布局,每个气缸都有一个活塞和一个燃烧室。
2.4 燃烧室燃烧室是燃料燃烧的空间,它由活塞顶的凸起和气缸盖组成。
燃烧室的形状和设计对发动机的性能和排放有很大影响。
2.5 汽缸盖和气门汽缸盖位于气缸的顶部,起到封闭气缸的作用。
气缸盖上还有气门,气门的开闭决定了空燃比和气缸内的进气和排气过程。
2.6 燃料系统和点火系统燃料系统负责将燃油供应到发动机燃烧室,而点火系统用于点燃混合气体。
燃料系统由燃油泵、喷油嘴和燃油滤清器等组件组成。
点火系统包括点火线圈、火花塞和点火控制模块等部件。
3. 汽车发动机的工作原理汽车发动机的工作原理主要包括四个循环:进气循环、压缩循环、燃烧循环和排气循环。
3.1 进气循环进气循环是指空气通过进气道进入气缸内的过程。
进气门在发动机工作的某个时候打开,气缸内的活塞向下运动,使气缸内的空气被吸入。
此时,燃料系统喷射燃油到气缸内。
3.2 压缩循环压缩循环是指活塞向上运动,将进气循环中的混合气体压缩的过程。
在压缩过程中,燃料与空气混合并被压缩,使混合气体的温度和压力升高。
3.3 燃烧循环燃烧循环是指点火系统点燃混合气体的过程。
点火后,混合气体在燃烧室内燃烧,产生高温高压气体。
高温高压气体的膨胀推动活塞向下运动,驱动曲轴旋转。

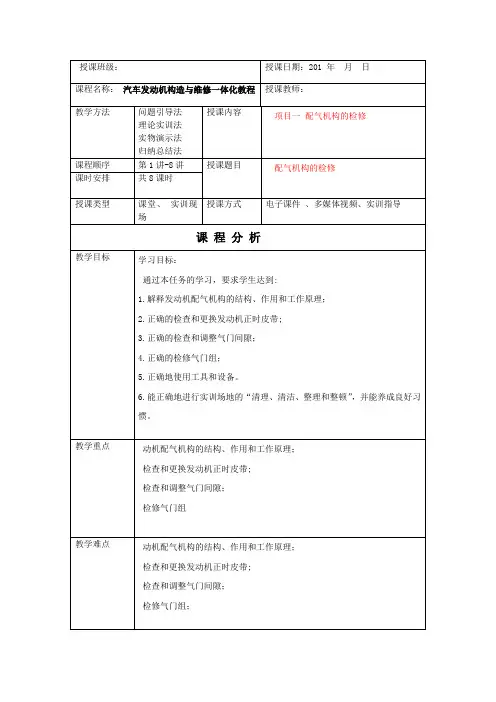

汽车发动机构造与维修一体化课程教案
六、 知识拓展
引导问题23什么是可变配气机构?
1. 气门升程和相位分段调节
2. 进、排气相位连续调节
3. 气门升程分段和相位连续调节
4. 气门升程和相位连续调节
七、 应知习题
(一) 填空题
(二) 解释术语
(三) 判断题
(四) 选择题
(五) 问答题
8课时
以问题导入的方式进行,带着问题进行每一节的学习。
引导问题4发动机维修中主要有哪些专业术语?
引导问题5发动机主要性能指标有哪些
引导问题6发动机特性
引导问题7配气机构的作用和类型是什么?
引导问题8配气机构有哪些部件组成?
1.气门组
2.凸轮轴传动机构
3.气门驱动机构
引导问题9气门间隙是指什么?
引导问题10进、排气门按照何种规律运行?引导问题11汽缸盖的Fra bibliotek构和作用是怎样的?
三、 检查测量
引导问题6如何进行气缸压力的检查?
引导问题7如何进行活塞的检查?
1 活塞环间隙测量
2 活塞直径测量
3 活塞环选配
引导问题8如何进行曲轴的检查?
1曲轴轴向间隙检查
2曲轴不圆度检查
3检查曲轴轴承间隙
引导问题9如何进行缸体的检查?
四、 任务实施
(一) 工作准备
(二) 作业安全
(三) 参考步骤
学习目标:
1.准确的说出发动机排气系统的主要结构;
2.准确的说出汽车排放污染物及净化方式;
3.正确的检查排气系统的背压;
4.正确的检查排气系统;
5.正确的更换催化转化器。
教学重点
1.准确的说出发动机排气系统的主要结构;
2.准确的说出汽车排放污染物及净化方式;
《汽车发动机构造与维修(高职版)》项目六冷却系统的构造与维修
6.1.4 冷却系统的检测
(1)检查泵体有无裂纹。如果有,则需要进行焊修或更换。
2.水泵的检测
水泵的常见故障主要包括泵体出现裂纹、 水泵轴发生变形或磨损、叶轮松脱或损 坏、水封装置损坏及水泵轴承磨损等。
(2)检查水泵轴是否变形或磨损。如果水泵轴弯曲度大于 0.05 mm,则应进行冷压校正;如果水泵轴发生磨损或变形 严重,则应及时更换。
相关知识
6.1.3 冷却系统的工作原理
任务6.1 冷却系统认知
冷却系统的循环路径由节温器控制,根据冷却液温度由低到高的变化,其循环路径可分为小循环和大循环两种。 ◎ 小循环:当冷却液温度低于一定值时,节温器主阀门关闭,节温器副阀门打开,冷却液不经过散热器,而是 通过水泵被压入分水管、水套,然后再流回水泵,如此往复。由于冷却液不经过散热器,因此冷却液温度会迅 速升高。 ◎ 大循环:当冷却液温度高于一定值时,节温器主阀门全开,节温器副阀门关闭,冷却液先经过散热器,然后 通过水泵被压入分水管、水套,最后再流回散热器,如此往复。通过大循环,冷却液经过散热器,热量被带走, 可以得到冷却。 当冷却液温度处于大、小循环的温度范围之间时,节温器主阀门和副阀门都部分打开,冷却液进行混合循环。
水套内设有分水管和喷水管。分水管 能使冷却液均匀流至各气缸,从而使多缸 发动机各气缸的冷却强度均匀;喷水管用 于强制冷却排气门。
任务6.1 冷却系统认知
相关知识
6.1.2 冷却系统的组成
任务6.1 冷却系统认知
知识加油站
为了调节冷却强度,冷却系统通常还会设置百叶窗。 百叶窗主要用于调节流过散热器的空气流量和冷却液的冷 却强度,使发动机温度保持在正常范围内。百叶窗由许多 片活动挡板组成,可垂直安装,也可水平安装。百叶窗的 开度由驾驶员通过一套操纵机构控制。
汽车发动机构造与维修-教学大纲精选全文完整版
可编辑修改精选全文完整版汽车发动机构造与维修教学大纲(152学时)一、课程性质和任务本课程是中等职业学校汽车运用与维修专业的一门主干专业课程。
其任务是让学生获得汽车发动机的基本结构、维护和修理方面的系统知识,使学生具备对汽车发动机进行结构分析、常规维护和修理的基本技能。
为今后从事汽车维修技术工作,以及为适应汽车后市场发展提供所必须的继续学习能力,奠定良好的基础。
二、课程教学目标本课程的教学目标是通过系统地讲授汽车发动机基本结构、原理、维护、修理等方面的知识,使学生初步具有汽车发动机零件结构和耗损分析的能力;初步具有发动机维护、修理能力和发动机故障诊断排除能力。
(一)知识教学目标1.掌握汽车发动机的基本结构和工作原理。
2.掌握发动机维护和修理的基本理论。
3.掌握常用发动机维护、修理工具和设备的用途和使用方法。
(二)技能培养目标1.初步具备安全生产的能力。
2.熟练掌握常用发动机维护、修理工具和设备的使用方法。
3.能对发动机主要零部件进行结构和耗损分析。
4.能对发动机的常见故障进行诊断、排除。
5.能按维修工艺对发动机进行维修、装配、调整和性能试验。
(三)态度目标培养严谨的工作态度和严格的质量意识、安全意识、环保意识、团队协作意识。
三、教学要求和内容基础模块第一章发动机总体构造了解汽车发动机总体构造、理解基本术语和主要技术参数。
第二章曲柄连杆机构的构造与维修1.曲柄连杆机构的构造、组成和工作原理了解汽车发动机的工作循环,掌握曲柄连杆机构的功用、组成、主要零部件的构造和相互装配关系。
2.曲柄连杆机构的维修掌握曲柄连杆机构主要零部件的检测和维修方法,掌握曲柄连杆机构装配与调整方法。
3.曲柄连杆机构常见故障的诊断与排除理解曲柄连杆机构异响故障诊断。
第三章配气机构的构造与维修1.配气机构的构造和工作原理理解发动机的换气过程,掌握配气机构的功用、组成、主要零部件的构造和相互装配关系。
2.配气机构的维修掌握配气机构主要零部件的检测方法和维修方法,熟练掌握配气相位的测量和调整方法,掌握气门间隙调整方法,掌握气缸压缩压力测量方法和压缩压力失准的原因分析方法。
汽车发动机构造与维修(第2版)学习任务单答案
《汽车发动机构造与维修》(第2版)学习任务单答案项目一发动机的吊装任务吊装发动机一、学习任务单答案1.发动机是将热能转化为机械能的机器,其作用是将燃料通过燃烧产生热能,再把热能转化成汽车运行的动力。
由于汽车发动机是将燃料直接输入机器内部燃烧而产生热能,因此也称为内燃机。
2.发动机根据所用燃料种类不同,可分为汽油机、柴油机和气体燃料发动机三类。
按冷却方式的不同,可分为水冷式和风冷式两种。
4.发动机按混合气着火方式不同,可分为点燃式(汽油发动机)和压燃式(柴油发动机)。
按每循环活塞行程数不同可分为四冲程发动机和二冲程发动机。
5.发动机按气缸的布置形式不同,可分为直列式、斜置式、对置式、 V 型及W型。
按进气状态不同,可分为自然吸气式和增压式两类。
6.汽油发动机由曲柄连杆机构、配气机构两大机构和燃料供给系、润滑系、冷却系、点火系和起动系五大系统组成。
7.下图是发动机曲柄连杆机构图,写出划线处总成件的名称。
8.配气机构的功用是根据发动机的工作顺序和工作过程,定时开启和关闭进气门与排气门,它由气门气门组、气门传动组和气门驱动组等组成。
9.汽油机燃料供给系的功用是根据发动机的要求,配制出一定数量和浓度的混合气,供入气缸,并将燃烧后的废气从气缸内排出到大气中去;它主要由燃油箱、电动燃油泵、燃油滤清器、喷油器、进气管和排气管等组成。
10.冷却系的功用是将受热零件吸收的部分热量及时散发出去,保证发动机在最适宜的温度状态下工作。
它主要由冷却水套、水泵、风扇、散热器、节温器等组成。
11.润滑系的功用是向相对运动的零件表面输送定量的清洁润滑油,减轻机件的磨损。
它主要由润滑油道、机油泵、机油滤清器和一些阀门等组成。
12.点火系的功用是产生电火花适时地点燃气缸内的可燃混合气,它主要由点火线圈和火花塞等组成。
13.起动系的功用是使发动机由静止状态过渡到工作状态,让发动机自行运转,它主要由起动机和起动继电器,还有外部的蓄电池等组成。
习题册参考答案-《汽车发动机构造与维修(第二版)习题册》-B12-3948
态下无间隙或间隙过小,则在热态下,气门及其传动件的受热膨胀势必引起气门 关闭不严,造成发动机在压缩行程和做功行程中漏气,从而使功率下降,严重时 甚至不易启动。为了消除这种现象,通常在发动机冷态装配时,在气门及其传动 机构中留有一定的间隙,以补偿气门受热后的膨胀量。这一间隙称为气门间隙。
杆。 (2)活塞销与活塞销座孔和连杆小头衬套的连接配合,一般采用全浮式和半
浮式两种。 3.答: 连杆的功用是将活塞承受的力传给曲轴,推动曲轴转动,从而使活塞的往复
运动变为曲轴的旋转运动。 结构特点:连杆由小头、杆身和大头(包括连杆盖、连杆轴瓦和连杆螺栓)
三部分组成。连杆小头用来安装活塞销,以连接活塞。连杆杆身通常做成“工” 字形断面,以求在强度和刚度足够的前提下减小质量。连杆大头与曲轴的连杆轴 颈相连,为便于安装,连杆大头一般做成剖分式的,被分开的部分称为连杆盖, 借特制的连杆螺栓紧固在连杆大头上。连杆盖与连杆大头是组合镗孔的,为了防 止装配时配对错误,在同一侧刻有配对记号。大头孔表面有很高的表面粗糙度, 以便与连杆轴瓦(或滚动轴承)紧密贴合。
7
模块三 配气机构
课题一 配气机构的功用与组成
一、填空题 1.气门组 气门传动组 进气门 排气门 2.下置式 中置式 上置式 3.齿轮驱动 链条驱动 正时皮带驱动 4.一 两周 一周 2∶1 5.气门重叠
二、判断题 1.³ 2.³ 3. ³ 4.³ 5.√
三、选择题 1.B 2.C 3.A 4.B 5.B
汽车发动机曲轴的平衡机构_汽车发动机构造与维修_[共7页]
图 2-48 TU5JP4 发动机维修手册
(3)测量工具:游标卡尺、外径千分尺、磁性表座,如图 2-49(a)所示。 53
学习任务二 曲柄连杆机构的检修
第六节
汽车发动机曲轴的平衡机构
现代轿车特别重视乘坐的舒适性和噪声水平,为此必须将引起汽车震动和噪声的发动机不平 衡力和不平衡力矩减小到最低程度。在曲轴的曲柄臂上设置一平衡重只能平衡旋转惯性力及其力 矩,而往复惯性力及其力矩的平衡则需采用专门的平衡机构。
雪铁龙 C5 轿车使用的是 2.3 L 四冲程直列 4 缸发动机,该车为了减少或消除发动机的二阶往 复惯性力及其力矩,采用齿轮传动双轴平衡机构,如图 2-46 所示。整个平衡装置置于发动机油 底壳内,两个平衡轴高度相同,相对汽缸中心线对称布置,平衡轴的旋转速度比曲轴快 2 倍,当 1-4 缸或 2-3 缸活塞在上止点时,平衡重朝下;当发动机位于正时点(此时平衡重朝上)时,才能拆 装平衡装置总成。
【实训操作】
图 2-46 雪铁龙 C5 轿车发动机中的平衡轴系统
一、曲柄连杆机构的检测流程
发动机烧机油、内部异响是发动机曲柄连杆机构最常见的故障。当发动机曲柄连杆机构有故 障,造成发动机烧机油、内部异响时的检查流程如图 2-47 所示。
二、作业所需的工具和设备
作业所需工具如下: (1)机电维修工常用工具一套,如图 1-23 所示。
52
开始
检测主轴径和连杆轴径
是否正常
否
是
检测连杆和活塞
否 是否正常
是 检测汽缸内径
否 是否正常
是 选配曲轴主轴瓦
第六节 汽车发动机曲轴的平衡机构
维修或更换曲轴 更换连杆、活塞 维修或更换汽缸体
6汽车发动机构造与维护-发动机总成维修
知识二 发动机出现故障的原因
• 1.不按期保养
• 据有经验的汽修师傅介绍在他们所经手维修的 汽车中,车辆因发动机保养不良造成的故障占 总故障的50%之高。可见发动机保养对延长车 辆使用寿命能起到至关重要的作用,也会减少 不必要的损失。
• 4.进气管道过脏
• 如果车辆经常行驶于灰尘较多、空气质量较 差的路况区域,就应该注意清洗进气管道, 保证进气的畅通。进气管道对于发动机的正 常工作非常重要,如果进气管道过脏,会导 致充气效率的下降,从而使发动机不能在正 常的输出功率范围内运转,加剧发动机的磨 损和老化。
• 5.曲轴箱油泥过多
• 13)检查全部汽油管路及接头。
• 14)拆下继电器白金触点,调整凸轮,加润滑 油润滑,测试电容器容量。白金触 点间隙为 0.35mm,电容器容量0. 17〜0. 25µF。
• 15)拆下火花塞清除积炭,调整间隙。间隙 为0.7〜0.8mm。
• 16)检查发动机盖扣锁、拉线、保险钩是否 灵活,机器盖是否扣得严实,活动关 节点加 润滑油(见图6-10)。
• 8.冷却系统状况不良
• 人们对汽车发动机的养护,尤为重视的是润 滑系统,很少重视冷却系统。殊不知汽车发 动机最常见的故障,如活塞拉缸、爆燃、缸 体冲床内漏、产生的严重噪声、加速动力下 降等等、都是由于汽车发动机的工作温度异 常,压力过大,冷却系统状况不良而造成。 冷却系统状况不良将直接导致发动机不能在 正常的温度下工作,随之而来就会产生上几 述严重的故障现象。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5. 用下列步骤,在完全压缩位置,固定链条张紧器的柱塞,然后,松 开正时链条张紧度。
④按照下列步骤在最靠前位置上安装凸轮轴链轮 (进气 ),如图6-30所示。 a. 拆下凸轮轴支架 (1号) (1)。 : 发动机前部,分几步松开螺栓,然后将其拆下。 b. 使用气枪在图6-31中所示的凸轮轴 (进气 ) (1) 的 1 号轴颈油孔(A) 作用下面的气压。 压力: 300 kPa (3.0 bar, 3.1 kg/cm2, 44psi) 或以上。 ① 在凸轮轴止推 (B) 的前端第二道槽上的油孔内作用气压。 ② 直到步骤 “e” ,一直作用气压。 ③将橡胶嘴 (B) 紧固到气枪 (A) 的端部,防止油孔空气泄漏。在油孔内稳定作用气压。
汽车发动机构造与维修
南京大学出版社
汽车发动机构造与维修
目录 任务一 认识发动机 任务二 发动机附件的拆装 任务三 进气歧管和排气歧管的拆装 任务四 燃油泵和油底壳的拆装 任务五 点火线圈和火花塞的拆装 任务六 正时链条和凸轮轴的拆装 任务七 缸盖的拆装 任务八 缸体的拆装 任务九 柴油机喷油器组件的拆装 任务十 发动机润滑系及冷却系的检测
①固定凸轮轴六角部分 (A),然后固定凸轮轴。 ② 不要分别转动曲轴和凸轮轴,以免在下列步骤中气门接触活
塞。
注:安装前盖的情况下,正时链条没有脱离曲轴链轮,没有掉 入前盖内。 因此,不需要正时链条张紧保持装置。
7. 将凸轮轴链轮(进气)转到最靠前的位置。 注意:考虑到以下一些原因,凸轮轴链轮(进气)的安装和拆卸都
9. 用下列步骤拧紧曲轴皮带轮螺栓,用皮带轮保持架固定曲轴皮带轮 (通 用维修工具 ),然后拧紧曲轴皮带轮螺栓。 a. 在曲轴皮带轮螺栓螺纹和基座表面涂抹新机油。 b. 拧紧曲轴皮带轮螺栓。 : 35.0 N·m (3.6 kg-m, 26 ft-lb) c. 如图6-18所示,在曲轴皮带轮上做油漆标记 (B),与曲轴螺栓凸缘 (1) 的六个容易识别的角度标记 (A) 中的一个匹配。 d. 再顺时针转动 60 度 (定角度拧紧 ),移动一个角标记检查拧紧角度。
2. 用下列步骤安装正时链条,如图6-14所示。 ①对准各个链轮和正时链条上的匹配标记进行安装。
②如果没有对齐这些匹配标记,轻微转动凸轮轴至正 确位置。
注意:
① 此后要注意,在对准匹配标记后,用手拿住保持对 齐。
②为了避免跳齿,在安装前盖前,不要转动曲轴和凸 轮轴。
3. 安装正时链条张紧导杆 (2) 和正时链条松弛导杆 (1), 如图6-9所示。
(1)。 12.拆下正时链条 (2), 向凸轮轴链轮 (排气 ) (1) 拉正时链条的松弛
部分,然后拆下正时链条并从凸轮轴链轮 (排气 ) 侧开始拆卸。 注意:在拆下正时链条时,不要转动曲轴或凸轮轴。 它造成气
门和活塞干涉。
13.使用下列步骤拆下曲轴链轮和油泵驱动相关部件。
a.如图6-10所示,拆下链条张紧器 (1)。P从轴 (B) 和弹簧固定 槽 (A) 拉出。
e. 将限位销通过杠杆的孔插入主体的孔,然后在上部固定杠杆。 f. 如图6-25所示,轻微顺时针转动曲轴皮带轮 (2) 松开凸轮轴链轮 (排气 ) (1) 侧的正时链条。 注意:固定凸轮轴六角部分 (A),然后固定凸轮轴。
6. 拆下凸轮轴链轮 (排气 ) (1),如图6-28所示。 注意:
4.安装链条张紧器(1),如图6-15所示。 ① 使用限位销 (A) 在最大压缩位置固定柱塞,然后进 行安装。
② 在安装链条张紧器后,稳定拉出限位销。
5. 再次检查正时链条和各链轮的匹配标记位置。 6. 在前盖Байду номын сангаас安装前油封。 7. 按照下列步骤安装前盖: a. 如图6-16所示,用管压缩器在缸体上涂抹连续的密封胶滴 。请使用
③ 通过查看限位销槽 (A) 和限位销孔 (B) 是否如图6-34所示 匹配确认它在最大提前角位置。
e. 完成作用气压的步骤和固定凸轮轴 (进气 ) 的步骤。
f. 如图6-35所示,在凸轮轴链轮 (进气 ) 的限位销孔内插入限 位销 (A),并锁定在最大提前角位置。
注意:如果限位销上没有作用负荷 (弹簧作用 )。 因为它很 容易脱出,使用胶带 (B) 固定防止脱出。
必须在最靠前的位置操作,所以必须完全按照下列步骤操作, 如图6-29所示。 ① 链轮(C)和叶片(凸轮轴联轴)(B)的设计让其可在一定的角度范 围内空转或运动。
②当发动机停机后,叶片处于最大的滞后角,因为被内部锁止销 (A) 固定在链轮旁,这样它就不会空转。
③ 如果在上述情况下转动凸轮轴链轮装配螺栓,施加在锁止销 上的横向载荷(切应力) 就会增加,使锁止销损坏并造成故障
器(1)对齐。B : 白色标记(在维修中不适用) b. 检查确认凸轮轴链轮上的配合标记在如图6-2所示的位置上。 1: 凸轮轴链轮(排气) 2: 凸轮轴链轮(进气) A:配合标记(印记) B:配合标记(边缘印记线) ① 若没有,再次旋转曲轴皮带轮(多于一周),直至配合标记在如图6-3所示位置上。
8. 拆下凸轮轴支架 (2 至 5)。以图6-36中所示的相反顺序分多步 松开螺栓。
任务六 正时链条和凸轮轴的拆装
任务书 操作指导 相关知识 6.1 凸轮轴 6.2 挺柱 6.3 推杆 6.4 摇臂
任务书
【任务内容】 查阅本任务的【相关知识】部分,回答下列问题。 1.简述配气机构的常见形式和分类?
2.简述正时链条及凸轮轴的安装对配气相位的影响?
操作指导
正时链条的拆装 分解图 如图6-1所 示。
① 当杆孔与主体孔对齐时,柱塞将被固定。
②当柱塞棘齿的凸起与凸起正对时,两孔是无法对齐的。此时, 准确的使用它们,通过轻轻移动柱塞,使两孔对齐。
c.将限位销 (D)通过杠杆的孔插入主体的孔,然后在上部固定杠杆。 d.拆下链条张紧器。 11.如图6-9所示,拆下正时链条张紧导杆 (2) 和正时链条松弛导杆
② 安装油泵链轮,使其六角表面朝向发动机前端的 (B)。 注:油泵驱动链相关部件上没有匹配标记。 :发动机 前部
b.使用六角套头固定油泵轴头部,然后拧紧油泵链轮 螺母。
c:安装链条张紧器 (1),如图6-13所示。 ①将弹簧插入缸体前表面的固定孔 (A) 时,将缸体 插入轴 (B)。 ②在安装后,确认张紧了油泵驱动链条。
拆卸 注:本部分说明前盖曲轴的拆卸和安装步骤。 如果首先拆下了前盖,
改变下列步骤。 ·步骤8 : 在拆下凸轮轴链轮后,拆下凸轮轴支架 (2 至 5 号 )。 ·步骤9 : 可同时拆下凸轮轴 (排气 ) 和凸轮轴 (进气 )。 ·步骤10 : 拆下凸轮轴链轮 (进气 ) 装配螺栓时,不需要抬起凸轮轴。 1.用千斤顶撑着发动机发动机底面, 2.拆卸气门室罩盖。 3. 从缸盖后端拆卸凸轮轴位置传感器。 注意:要避免撞击。 4. 用下列步骤将 1号缸置于压缩行程上止点: a. 顺时针转动曲轴皮带轮 (2) 并将上止点标记 (无油漆标记 )(A)对准
a. 如图6-23所示,从前盖(1)上拆下塞子(2)。 b. 如图6-24所示,从塞孔完全按下张紧器 (2) 的杆 (B),然后将限
位销 (A) 插入体侧孔,在最低位置固定杆。C:省略了前盖。完 全按下杆,释放凸起。 因此,柱塞 (1) 可以移动。 注意:限位销必须使用掉落时不会掉入前盖的形状。
c. 固定凸轮轴 (排气) (1),逆时针转动曲轴皮带轮(2)。张紧正时链 条,然后将柱塞推入链条张紧器内侧,如图6-25所示。 注意:固定凸轮轴六角部分 (A),然后固定凸轮轴。 d. 从塞孔拉出链条张紧器 (2) 侧的限位销 (A)。 拉起杆 (B),对准 其孔位置和主体的孔。D: 省略了前盖。 ①杆孔 (C) 和主体的孔对准时,固定柱塞 (1)。 ② 当柱塞棘爪的凸出部分和凸起相对时,不能对准孔位置。此时, 轻微移动柱塞正确使他们啮合,并对准这些孔位置。
装配时若没有对准标记会出现什么情况?
7. 按以下步骤拆卸曲轴皮带轮: a. 使用皮带轮扳手A(通用工具)固定曲轴皮带轮
(1),如图6-4所示。 b. 松开曲轴皮带轮螺栓。 注意:不要拆卸安装螺栓,因为它可以用做皮带轮
拔具。 c.如图6-5所示,将皮带轮拔具(A)安装至皮带轮上的M6
孔上,然后拆卸曲轴皮带轮。B: M6螺栓 8. 按以下步骤拆卸前盖。 a. 安装如图6-6所示相反的顺序拆卸螺栓。 b. 通过如图6-7所示位置( )切开液体衬垫。然后拆下
如何区分进气凸轮轴排气凸轮柱?
注意:
手册中标示的旋转方向是从发动机前方观看时的方向。
拆卸
1. 拆卸前车轮(右侧)。 2. 拆卸前挡泥板罩(右侧)。 3. 放掉机油。 注意:待发动机冷却后再执行此操作。
4. 拆卸以下零件 ① 气门室罩 • 驱动皮带• 水泵皮带轮 ② 接地线(发动机安装垫(右侧)和散热器支撑之间) • 垫圈 5. 使用千斤顶撑起发动机底部,然后拆卸发动机安装衬垫 6. 按照以下步骤将No.1缸旋转至TDC(压缩上止点) a. 顺时针旋转曲轴皮带轮(2), 将TDC标记(A)(无色槽沟线)与前盖上的正时指示
10. 用手顺时针转动确认曲轴平滑转动。 11. 按照与拆卸相反的顺序安装。
检查
拆卸后检查
正时链条:如图6-19所示,在正时链条的滚柱链接处检 查正时链条是否裂纹 (A) 和过度磨损 (B)。
凸轮轴
分解图 如图 6-20 所示。
拆卸和安装 注意:文本中说明的转动方向是发动机前端看到的所有方向。
原装密封胶或同等产品。
b. 按如图6-17中所示的数字顺序拧紧螺栓。 c. 拧紧所有螺栓后,按照图6-17中所示的数字顺序拧紧至规定扭矩。 注意:一定要擦净任何泄漏到表面上的多余密封胶。
