机械设计模拟试卷A答案
《机械设计》期末考试试题(A)答案
蚌埠学院2013〜2014学年第一学期课程考试《机械设计》试卷A卷参考答案及评分标准1、一般圆柱齿轮传动的接触强度是按_C _______ 啮合时的情况进行计算的。
A.单对齿啮合的最高点B. 齿顶C.节点D. 啮合的极限点8、下面的联轴器中在工作时具有缓冲减振作用的联轴器是DA.刚性联轴器B. 十字滑块联轴器C.齿式联轴器D. 弹性柱销联轴器9、在各种基本类型的向心滚动轴承中 B 不能承受轴向载荷。
A.调心球轴承B. 圆柱滚子轴承C.调心滚子轴承D. 深沟球轴承10、一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是A.滚动体碎裂B. 滚动体与滚道产生疲劳点蚀C.滚道磨损D. 滚道压坏2、渐开线花键通常采用的定心方式是A.齿侧定心B. 外径定心C.内径定心D. 齿形定心3、将齿轮的轮齿做成鼓形齿是为了减小A.载荷沿接触线分布不均匀B.C.冲击D.4、普通螺纹中同一公称直径按_DA.升角的大小B. 旋向C.牙型角的大小D. 螺距的大小5、当键联接强度不足时可采用双键。
使用两个平键时要求键 D 布置。
A.在同一直线上B.相隔900C.相隔1200 D 相隔18006、在普通圆柱蜗杆中只有A_________ 的轴向压力角为标准值(20 )。
A.阿基米德蜗杆B. 法向直廓蜗杆C.渐开线蜗杆D. 锥面包络蜗杆7、45号钢经调质处理，在常温下工作的轴，当计算表明其刚度不够时，应采取的正确措施是 C ___________ 。
A.改用合金钢 B. 改变表面粗糙度:■、判断题(每小题1分，共10分)(V) 1、型号为7210的滚动轴承，表示其类型为角接触球轴承。
(V) 2、滚动轴承的基本额定寿命是指可靠度为90%勺轴承寿命。
(X) 3、公称接触角二.的深沟球轴承，只能承受纯径向载荷。
(X) 4、角接触球轴承的派生轴向力是由其支承的轴上的轴向载荷引起的。
(V) 5、滚动轴承的基本额定动载荷是指在载荷作用下轴承工作转时，90嗨由承的不发生疲劳点蚀(X) 6、滚动轴承内座圈与轴颈的配合，通常采用基轴制。

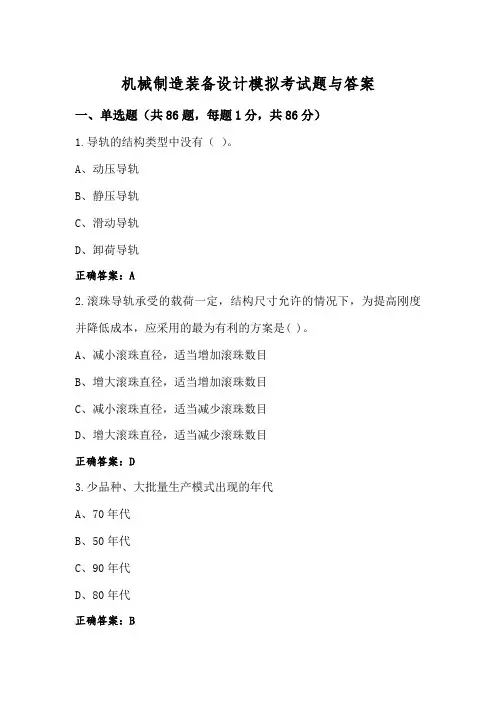

机械制造装备设计模拟考试题与答案
机械制造装备设计模拟考试题与答案一、单选题（共86题，每题1分，共86分）1.导轨的结构类型中没有（）。
A、动压导轨B、静压导轨C、滑动导轨D、卸荷导轨正确答案：A2.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。
A、减小滚珠直径，适当增加滚珠数目B、增大滚珠直径，适当增加滚珠数目C、减小滚珠直径，适当减少滚珠数目D、增大滚珠直径，适当减少滚珠数目正确答案：D3.少品种、大批量生产模式出现的年代A、70年代B、50年代C、90年代D、80年代正确答案：B4.一般要设置对刀装置的机床夹具是A、镗床夹具B、铣床夹具C、钻床夹具D、车床夹具正确答案：B5.通用多轴箱的总图组成部分中不包括A、装配表B、主视图C、展开图D、俯视图正确答案：D6.为了提高蜗轮齿部耐磨性，常采用的材料是（）。
A、钢B、铸铁C、工程塑料D、铜正确答案：D7.以下不属于拉刀非工作部分的是A、前导部B、后导部C、切削齿D、头部正确答案：C8.在常用夹紧机构中，既可增力，又可减力的夹紧机构是A、斜楔B、铰链C、偏心D、杠杆正确答案：D9.“规模效益”的生产模式出现的年代是A、70年代B、50年代C、90年代D、80年代正确答案：B10.半闭环控制系统的数控机床，仍不可避免地带来A、丝杠的转角误差B、机床的几何形状误差C、机床传动部件的误差D、电机的转角误差正确答案：C11.摇臂钻床的第二主参数是A、最大的工件长度B、床身上的最大回转直径C、工作台工作面宽度D、最大跨距正确答案：D12.机床爬行现象一般发生于（）的运动情况下。
A、低速轻载B、低速重载C、高速重载D、高速轻载正确答案：B13.多品种、小批量生产模式出现的年代A、80年代B、50年代C、70年代D、90年代正确答案：D14.机床运动部件在相同条件下，用相同的方法重复定位时，位置的一致程度，称为A、重复定位精度B、几何精度C、传动精度D、运动精度正确答案：A15.用于确定工件正确位置的元件称为A、定位元件B、夹紧元件C、导向元件D、定向元件正确答案：A16.对一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到精度的决定因素是A、计算机的运算速度B、驱动装置的精度C、机床机械结构的精度D、检测元件的精度正确答案：D17.数控铣床与普通铣床相比，在结构上差别最大的部件是A、主轴箱B、进给传动C、工作台D、床身正确答案：B18.在简单夹紧机构中，夹紧机构一般不考虑自锁的是A、铰链B、偏心C、杠杆D、斜楔正确答案：A19.以下不属于拉刀非工作部分的是A、校准齿B、后导部C、尾部D、前导部正确答案：A20.一面两销定位结构中，两销指A、两个圆柱销B、一个圆柱销一个圆锥销C、两个菱形销D、一个圆柱销一个菱形销正确答案：D21.根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为A、过定位B、欠定位C、不完全定位D、完全定位正确答案：D22.金属切削机床所担负的工作量约占机器制造总工作量的A、40%~50%B、30%~60%C、30%~50%D、40%~60%正确答案：D23.当工件定位表面不规整或工件批与批之间毛坯尺寸变化较大时，常用A、浮动支承B、可调支承C、自位支承D、辅助支承正确答案：B24.柔性制造系统的英文缩写是A、DNCB、FMCC、FMSD、CIMS正确答案：C25.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。
机械设计试卷及答案A答案
C.d1＜d2D.不确定
7.机械零件良好的结构工艺性表现为___D___。
A.便于生产的性能B.便于装配的性能
C.制造成本低D.以上都是
8.型号为6012的轴承，其为__C___。
A.内径60mm的角接触球轴承B.内径为12mm的圆锥滚子轴承
C.内径为60mm的深沟球轴承D.内径为12mm的推力球轴承
二、选择题（共20分，每题2分）
1.在螺栓的直径参数中，_C_与螺栓的抗拉强度关系最大。
A.中径B.大径C.小径D.螺距
2.零件的设计安全系数为_B。
A.极限应力比许用应力B.极限应力比工作应力
C.工作应力比许用应力D.工作应力比极限应力
3.带传动的设计准则是_D。
A.保证带具有一定寿命B.保证不滑动的情况下，带不被拉断
2.轴承采用油润滑时，当载荷越大、转速越低、温度越高时，选用润滑油的粘度应该__越高___。
3.轴按承载形式不同分为转轴、传动轴和心轴三类。心轴承受的载荷特点是只承受弯矩而不承受扭矩。
4.计算齿轮强度用的载荷系数K，包括使用系数、动载系数、齿间载荷分配系数及齿向载荷分布系数四部分组成。
5.带在传动过程中受三种应力作用，分别是拉应力、弯曲应力和离心拉应力。
一、判断题（共10分，每题1分）
1.一个双线螺纹副，螺距为4mm，则螺杆相对螺母转过一圈时，它们沿轴向相对移动的距离应为4mm。(×)
2.普通平键、滑动轴承、滚动轴承、联轴器都是标准件。(×)
3.设计圆柱齿轮传动时，应取小齿轮的齿宽小于或等于大齿轮的齿宽。(×)
4.机械零件的表面破坏有腐蚀、磨损、接触疲劳三种形式。(√)
6.普通螺栓的公称直径为螺纹的大径。

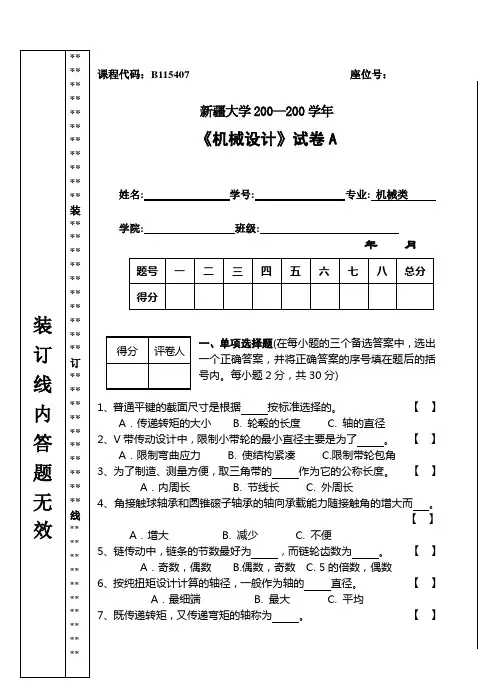

《机械设计》试题A卷1及参考答案
①、②：电动机和齿轮轴的减速连接应选用带传动，可缓冲振动与噪音。
③：为保证准确的传动比，③处的二级减速应选用圆柱齿轮，如选用斜齿轮，还可通过齿轮旋向抵消轴向力。
24、图示传动中，已知小圆锥齿轮的转向，现想托起重物Q，问蜗杆的螺旋线方向如何？并在图上标出蜗轮蜗杆和圆锥齿轮在啮合点各轮所受三个力的方向。
A.防止因压力过大而发热；
B.防止润滑油挤出，轴瓦过渡磨损；
C.防止因摩擦力矩大而起动难。
10、在滚动轴承的组合设计中，双支点单向固定方式适合于。 【】
A．跨距小，温升小的轴；B．跨距大，温升大的轴；C．跨距大，温升小的轴。
11、一对钢制标准齿轮啮合传动时，两轮的 ， 。【】
A．相等，不想等 B．相等，不一定 C．不一定，不一定
6、按纯扭矩设计计算的轴径，一般作为轴的直径。 【】
A．最细端 B. 最大 C. 平均
7、既传递转矩，又传递弯矩的轴称为。 【】
A．心轴 B. 转轴 C. 传动轴
8、联接用的螺纹一般采用螺纹，而传动用的螺纹一般采用螺纹。 【】
A. 三角形，梯形 B. 梯形，三角形 C. 其它，三角形
9、非液体摩檫滑动轴承设计中，限制压强 的目的是。 【】
9、非液体摩檫滑动轴承设计中，限制压强 的目的是。 【B】
A.防止因压力过大而发热；
B.防止润滑油挤出，轴瓦过渡磨损；
C.防止因摩擦力矩大而起动难。
10、在滚动轴承的组合设计中，双支点单向固定方式适合于。 【A】
A．跨距小，温升小的轴；B．跨距大，温升大的轴；C．跨距大，温升小的轴。
机械设计模拟练习题+答案
一、选择题（每题2分，共20分）1. 以下哪种联轴器适用于高速、小扭矩的传动？（）A. 弹性柱销联轴器B. 十字滑块联轴器C. 凸缘联轴器D. 万向联轴器答案：D2. 在带传动中，小带轮的直径越大，则其传递的功率越大。
（）A. 正确B. 错误答案：A3. 齿轮传动的传动比是指主动齿轮的转速与从动齿轮的转速之比。
（）A. 正确B. 错误答案：A4. 以下哪种情况会导致齿轮磨损加剧？（）A. 齿轮啮合良好B. 齿轮润滑不良C. 齿轮精度高D. 齿轮传动比小答案：B5. 以下哪种刀具适用于粗加工？（）A. 立铣刀B. 平面铣刀C. 锯片铣刀D. 钻头答案：C6. 以下哪种加工方法属于塑性加工？（）A. 钻孔B. 车削C. 拉削D. 磨削答案：B7. 以下哪种刀具适用于高精度加工？（）A. 立铣刀B. 平面铣刀C. 锯片铣刀D. 高速钢钻头答案：D8. 以下哪种情况下，螺纹联接的预紧力会减小？（）A. 温度升高B. 温度降低C. 螺纹联接刚度增大D. 螺纹联接刚度减小答案：A9. 以下哪种情况下，弹簧的弹性变形最大？（）A. 弹簧刚度大B. 弹簧刚度小C. 弹簧自由长度大D. 弹簧自由长度小答案：B10. 以下哪种情况下，液压系统的工作压力最大？（）A. 液压泵输出流量大B. 液压泵输出流量小C. 液压缸面积大D. 液压缸面积小答案：A二、填空题（每空1分，共10分）1. 机械设计的基本任务是在满足使用要求的前提下，力求实现（）。
答案：结构可靠、功能完善、使用方便、经济合理2. 在带传动中，张紧力的大小主要取决于（）。
答案：带轮直径、带轮转速、传递的功率3. 齿轮传动的精度等级越高，其啮合精度越高。
（）答案：正确4. 切削过程中，金属的变形主要是（）。
答案：剪切滑移5. 螺纹联接防松的根本问题在于（）。
答案：防止螺纹联接副在力的作用下发生相对滑动6. 液压系统中的液压泵主要作用是（）。
答案：将机械能转换为液压能7. 机械设计手册是一种（）。

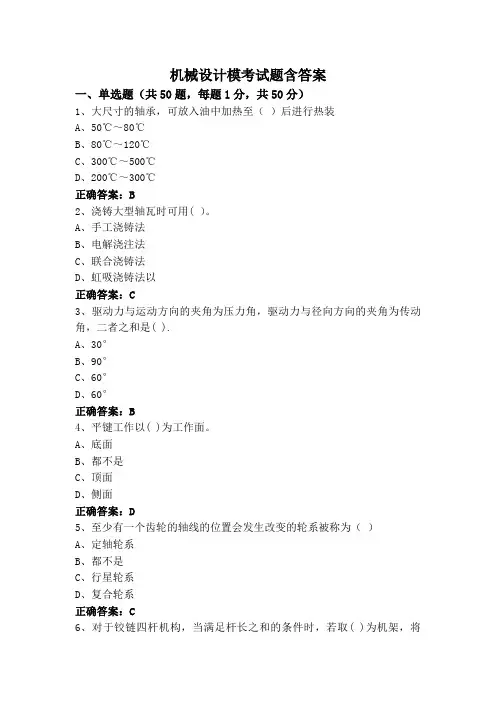

机械设计模考试题含答案
机械设计模考试题含答案一、单选题（共50题，每题1分，共50分）1、大尺寸的轴承，可放入油中加热至（）后进行热装A、50℃～80℃B、80℃～120℃C、300℃～500℃D、200℃～300℃正确答案：B2、浇铸大型轴瓦时可用( ）。
A、手工浇铸法B、电解浇注法C、联合浇铸法D、虹吸浇铸法以正确答案：C3、驱动力与运动方向的夹角为压力角，驱动力与径向方向的夹角为传动角，二者之和是( ).A、30°B、90°C、60°D、60°正确答案：B4、平键工作以( )为工作面。
A、底面B、都不是C、顶面D、侧面正确答案：D5、至少有一个齿轮的轴线的位置会发生改变的轮系被称为（）A、定轴轮系B、都不是C、行星轮系D、复合轮系正确答案：C6、对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到曲柄摇杆机构。
A、最短杆B、与最短杆相邻的构件C、与最短杆相对的构件D、最长杆正确答案：B7、以下哪项不能实现轴向固定（）A、轴颈B、轴环C、轴肩D、退垫圈正确答案：A8、整体式滑动轴承装配的第二步是( )。
A、轴套的检验B、修整轴套C、压入轴套D、轴套定位正确答案：D9、闭式软齿面齿轮传动的主要失效形式是（）。
A、齿面重叠B、齿面胶合C、齿面点蚀D、齿面磨损正确答案：C10、滚动轴承组合的轴向固定方式除了单支点双向固定外，还有（）A、单支点单向固定B、双支点固定C、单支点固定D、双支点单向固定正确答案：D11、内燃机工作时使用（）种轴A、阶梯轴B、曲轴C、挠性轴正确答案：B12、( )通常应成对使用。
A、圆锥滚子轴承B、深沟球轴承C、推力球轴承D、圆柱滚子轴承正确答案：A13、平面内自由运动的构件有几个自由度（）A、3个B、1个C、2个D、无数个正确答案：A14、蜗杆传动常用于（）。
A、等速B、减速传动C、不确定D、增速传动正确答案：B15、用范成法加工齿轮时，不发生根切的最小齿数为（）。
机械设计模拟试题及答案
机械设计模拟试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 速度、加速度、位移D. 质量、性能、成本答案：B2. 以下哪个不是机械设计中常见的失效模式？A. 疲劳失效B. 磨损失效C. 腐蚀失效D. 过载失效答案：D3. 在机械设计中，动载系数是用来描述：A. 载荷的分布特性B. 载荷的动态特性C. 载荷的稳定性D. 载荷的安全性答案：B4. 机械零件的疲劳寿命与其材料的：A. 硬度成正比B. 韧性成正比C. 强度成反比D. 弹性模量成正比答案：B5. 齿轮传动设计中，模数m是：A. 齿轮的齿数与分度圆直径的比值B. 齿轮的齿数与齿宽的比值C. 分度圆直径与齿数的比值D. 齿宽与齿数的比值答案：C6. 轴承的寿命与其工作负荷的关系是：A. 线性关系B. 对数关系C. 反比关系D. 指数关系答案：D7. 机械设计中，静平衡适用于：A. 旋转体B. 往复运动体C. 直线运动体D. 静止体答案：B8. 机械零件的疲劳强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：C9. 机械零件的静强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：A10. 机械设计中，动平衡的目的是：A. 减少零件的磨损B. 减少运动中的振动和噪声C. 提高零件的使用寿命D. 增加零件的承载能力答案：B二、简答题（每题10分，共30分）1. 简述机械设计中常见的几种传动方式及其特点。
答案：机械设计中常见的传动方式包括齿轮传动、皮带传动、链传动和液压传动。
齿轮传动具有传动比准确、效率高、结构紧凑等特点；皮带传动具有安装方便、成本低廉、可缓冲冲击等特点；链传动具有承载能力强、传动比稳定、维护简单等特点；液压传动具有传递功率大、响应速度快、可实现远距离传动等特点。
机械设计试卷A-参考答案
机械设计基础考试试卷 （ A ）卷____________学年第 1 学期专业 年级 方向 学号 姓名2分 ，共26分)1. 下列组合中的零、部件，都属于“机械设计”课程研究对象的是 ( D ) A. 齿轮、轴、柴油机的曲轴 B. V 带、滚子链、汽门挺杆C. 平键、六角头螺栓、活塞D. 滚动轴承、弹簧、联轴器2. 对于启动频繁的转轴上的扭转剪切应力，一般将其处理为 ( C )A. 静应力B. 对称循环变应力C. 脉动循环变应力D. 复合应力3. 当螺纹的牙型角越大时，螺纹副的当量摩擦角越大，此时影响螺纹副效率的主要参数是 ( D ) A. 升角 B. 线数C. 螺距和牙形角D. 升角和牙形角4. V 带设计中确定V 带根数的依据是 ( C )A. 计算功率B. 传动功率C. 带传动的设计准则D. 计算功率与小带轮转速5. 造成带传动传动比不准确的原因是( D )A. 带轮传动的张紧力不足B. 带传动的打滑C. 传动的功率大于设计值D. 带传动的弹性滑动6. 下列参数组中，对套筒滚子链承载能力影响最明显的是 ( A )A ． 链节距Ｐ和小链轮齿数Ｚ1B ． 链节数和小链轮齿数Ｚ1C ． 中心距和链节距ＰD ． 中心距和链节数7. 齿轮传动的载荷系数中，动载荷系数ＫV ，除决定于齿轮的圆周速度Ｖ以外，与下列因素有关的是( C )A.齿面粗糙度B.轮齿宽度C.齿轮制造精度D.端面重合度8. 下列中作为蜗杆传动最主要的缺点是( D )A. 制造费用较高B. 对啮合副的材料要求较高C. 难以进行精确的强度计算D. 传动效率较低、发热较大9．当摩擦发生在流体内部的分子之间时，称为：( C )A. 干摩擦B. 边界摩擦C. 流体摩擦D. 混合摩擦10. 滚动轴承一般由如下几个部份组成，它们分别称为: （ A ）A. 内圈、外圈、滚动体和保持架B. 上圈、下圈、滚动体和保持架C. 紧圈、活圈、滚动体和保持架D. 动圈、座圈、滚动体和保持架11．当转轴上的支点位置尚未确定时，初估轴的直径使用的计算依据是（ A ）A.扭转强度B.弯曲强度D.弯曲刚度 D.复合强度12．要求补偿位移且载荷平稳时，优先选用的联轴器的类别为( C )A. 采用刚性联接 B 采用金属弹性元件的挠性联接C. 采用刚性元件的挠性联接D采用非金属弹性元件的挠性联接13. 标准平键联接的承载能力，通常取决于( D )A.轮毂的挤压强度B. 键的剪切强度C. 键的弯曲强度D.键工作表面的挤压强度二填空题:(共9分,每小题3分)1、圆柱齿轮传动设计，齿宽系数φd =b/d 1,当b 愈大，承载能力也愈 大 ，但使 偏载 现象严重，因此φd 取值的应恰当，对称布置的齿轮比悬臂布置的齿轮取偏 大 值2、代号为36205的滚动轴承, 其内径d= 25 mm, 尺寸系列代号为 62 ,轴承类型代号为 3 。
机械设计模拟试卷A答案
机械设计模拟试卷A答案机械设计试卷A姓名学号班级得分⼀、选择（20分，每题2分）1. 零件表⾯经淬⽕、渗氮、喷丸、磙⼦碾压等处理后，其疲劳强度_A__。
A增⾼B降低C不变D增⾼或降低视处理⽅法⽽定2. 下⾯四种叙述中，__D__是正确的。
A变应⼒只能由变载荷产⽣B静载荷不能产⽣变应⼒C变应⼒是由静载荷产⽣D变应⼒是由变载荷产⽣，也可能由静载荷产⽣3. ⽤于联接的螺纹⽛型为三⾓形，这是因为三⾓形螺纹＿A＿。
A ⽛根强度⾼，⾃锁性能好B传动效率⾼C防振性能好D⾃锁性能差4. 预紧⼒为F'的单个紧螺栓联接，受到轴向⼯作载荷F作⽤后，螺栓受到的总拉⼒F0＿C＿F'+F。
A⼤于B等于C⼩于D⼤于或等于5. 带传动产⽣弹性滑动的原因是＿C＿。
A带与带轮间的摩擦系数较⼩B带绕过带轮产⽣了离⼼⼒C带的紧边和松边存在拉⼒差D带传递的中⼼距⼤6. 齿轮传动中，轮齿的疲劳折断⼀般发⽣在 B 。
A 齿根圆⾓处；B 接近节线的齿根处；C接近节线的齿顶处； D 接近齿顶处。
7. 蜗杆分度圆直径标准化的⽬的是为了 D 。
A 保证蜗杆有⾜够的强度；B 保证蜗杆有⾜够的刚度；C 保证蜗杆传动不会⾃锁；D 减少标准蜗轮滚⼑的数⽬。
8. ⼀对齿轮啮合传动时，⼤、⼩齿轮上齿⾯的接触应⼒ A 。
A σH1=σH2；B σH1>σH2；C σH1<σH2；D 不能判明⼤⼩关系。
9. 深沟球轴承，内径100mm，宽度系列0，直径系列2，公差等级为0级，游隙0组，其代号为_D__。
A 60220 ；B 6220/P0；C 60220/P0；D 6220。
10. 根据轴的承载情况，＿A＿的轴称为转轴。
A 既承受弯矩⼜承受转矩B 只承受弯矩不承受转矩C 不承受弯矩只承受转矩D 承受较⼤轴向载荷⼆、简答题（20分）1. 试述零件的静应⼒与变应⼒是在何种载荷作⽤下产⽣的？答：静应⼒只能在静载荷作⽤下产⽣，变应⼒可能由变载荷产⽣，也可能由静载荷产⽣。
机械设计期末考试题A卷答案
机械设计期末考试题A卷答案1、⼀减速齿轮传动，主动轮1⽤45号钢调质，从动轮⽤45号钢正⽕，则它们齿⾯接触应⼒的关系是 b 。
a 、2H 1H σσ>；b 、2H 1H σσ=；c 、2H 1H σσ<。
3、对于硬齿⾯闭式齿轮传动，其齿⾯接触承载能⼒较⾼，故通常先按齿根弯曲疲劳强度进⾏设计，然后校核齿⾯接触疲劳强度。
4、蜗杆的 c 模数为标准模数，蜗轮的 b 压⼒⾓为标准压⼒⾓。
a 、法⾯；b 、端⾯；c 、轴⾯。
5、带在带轮上即将打滑⽽尚未打滑的临界状态时，1F 与2F 的关系可⽤著名的欧拉公式表⽰为 121αf eF F = 。
6、在蜗杆传动中，当需要⾃锁时，应使当量摩擦⾓ b 蜗杆导程⾓。
a 、⼩于；b 、⼤于；c 、等于。
7、计算蜗杆传动的传动⽐时，公式 c 是错误的。
a 、21/ωω=i ；b 、21/n n i =；c 、12/d d i =；d 、12/z z i =。
8、蜗杆传动的失效通常是发⽣在蜗轮轮齿上。
9、设计圆柱螺旋弹簧时，其弹簧直径d 按强度条件确定，其⼯作圈数n 按刚度条件确定。
10、弹簧指数C ＝ D 2/d ，C 值越⼤，刚度越⼩。
11、楔键联接靠摩擦⼒传递转矩，⽤于对中性要求不⾼的联接。
12、按国家标准GB/292-93规定，代号为7210C 的滚动轴承类型为⾓接触球轴承轴承，其内径为 50 mm ，宽度系列为窄、系列，直径系列为轻系列，C 代表公称接触⾓15o，其精度为 P0 级。
13、下列各种联轴器中，能减缓振动和冲击的是 f ；可实现两轴线⾓位移最⼤的是 c ；常⽤于两轴线对中性不好、低速情况下的是 d 和 e 。
a 套筒联轴器；b. 凸缘联轴器；c. 万向联轴器；d. ⼗字滑块联轴器；e. 齿轮联轴器；f. 弹性柱销联轴器。
⼆、问答题〔每题5分、计30分〕1、试分析影响带传动所能传递最⼤有效圆周⼒F max 的主要因素。
（5分）110max11112ααf f ee F F +-= max F 与初拉⼒0F 、包⾓1α和摩擦系数f 有关。
机械设计CAD基础A卷-试题及答案
注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
东北农业大学成人教育学院考试题签机械设计CAD基础（A）一、填空（每题1分，共25分）1、在零件分类方法中,生产流程分析法可以分为关键法、顺序和分析法.2、目前常用数据模型有、、。
3、模型一般由、、三个部分组成。
4、是一种重要的非线性的数据结构.5、链表有、和三种形式。
6、数据的逻辑结构有和两种。
7、CAE表示为。
8、数据结构一般分为、、三种9、CAD/CAM系统是由、和组成。
11、柔性制造系统是由系统、系统和系统三大部分组成。
12、在创成式CAPP系统中进行逻辑决策的两种常用方法为和。
13、零件分类方法中的编码分类可以分为和。
二、选择题（每题1.5分,共30分）1、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（)A、零件材料B、特征矩阵C、典型工艺D、零件种类2、下述CAD/CAM过程的操作中，属于CAD的范畴的是( )A、CAPPB、CIMSC、FMSD、几何造型3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）A、线性表B、树C、二叉树D、图4、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（)A、零件的材料B、特征矩阵C、典型工艺D、零件的分类5、FMS的管理控制系统的设备软件模块中不包括（）A、接口模块B、系统管理程序模块C、网络模块D、调速模块6、数控机床的坐标轴用于表示机床的(）Ａ、主进给方向Ｂ、主轴轴线方向Ｃ、第二进给方向Ｄ、主运动速度7、通常所说的数控编程是以代码形式表示的它所形成的程序是( ）A、零件源程序B、系统源程序C、零件目的程序代码D、系统目的程序代码8、通常我们将数据的存储结构称为数据的（）A、物理结构B、逻辑结构C、逻辑关系D、存储关系9、世界上最早进行工艺设计自动化研究的国家是（)A、美国、B英国、C、德国D、挪威10、世界上第一台电子计算机出现在（）年A、1954B、1974C、1964D、194611、CIMS表示为（ )A、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为（ )A、1~5码位B、1~3码位C、5～9码位D、6～9码位13、在CIMS的制造自动化系统中，最先进的加工手段是( ）注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
机械设计模拟考试题(附答案)
机械设计模拟考试题（附答案）一、单选题（共60题，每题1分，共60分）1、机构具有相对运动的条件是（）A、机构的自由度数目小于主动件数目B、机构的自由度数目等于主动件数目C、机构的自由度数目大于等于主动件数目D、机构的自由度数目大于主动件数目正确答案：B2、按自由度数目不同，周转轮系可分为（）A、周转轮系和定轮轮系B、简单行星轮系和差动轮系C、简单行星轮系和定轴轮系D、定轴轮系和差动轮系正确答案：B3、在蜗杆传动中，应用比较广泛的是（）A、渐开线蜗杆B、圆柱蜗杆C、环面蜗杆D、锥蜗杆正确答案：B4、下列联轴器中，能补偿两轴的相对位移并且可缓冲、吸震得是（ )A、万向联轴器B、凸缘联轴器C、齿式联轴器D、弹性柱销联轴器正确答案：D5、平面齿轮传动的是（）。
A、螺旋齿轮传动B、锥齿轮传动C、蜗杆蜗轮传动D、斜齿轮传动正确答案：D6、下列四种轴承何种轴承必须成对使用。
A、推力球轴承B、圆柱滚子轴承C、圆锥滚子轴承D、深沟球轴承正确答案：D7、凸轮机构的从动件运动规律与凸轮的（）有关。
A、表面硬度B、机架C、轮廓线D、基圆正确答案：D8、带和带轮间的摩擦系数与初拉力一定时，（），则带传动不打滑时的最大有效圆周力也愈大。
A、带速愈低B、大带轮上的包角愈大C、带轮愈宽D、小带轮上的包角愈大正确答案：D9、组成轮系的齿轮可以是（）①圆柱齿轮；②圆锥齿轮；③蜗杆齿轮；④平面齿轮；A、①③④B、①②③C、①②③D、①②④正确答案：B10、无论滚子半径的大小如何,( )不会变A、实际轮廓B、尺寸C、度数D、以上都是正确答案：A11、导向键和（）都用于动连接，即轴与轮毂间有相对轴向移动的连接。
A、平键B、矩形花键C、滑键D、轴键正确答案：C12、在下列平面四杆机构中,（）无论以哪一构件为主动件，都不存在死点位置。
A、双曲柄机构和双摇杆机构B、曲柄摇杆机构C、双曲柄机构D、双摇杆机构正确答案：C13、轴的结构设计主要有（）内容①各轴径向尺寸的确定；②各轴段向尺寸的确定；③其他尺寸的确定；A、①②③B、②③C、①③D、①②正确答案：A14、在运用( )解决周转轮系传动比的计算问题.A、反转法B、乘法C、正转法D、除法正确答案：A15、润滑油最重要的物理性能指标是（）A、散热B、防锈C、吸振D、黏度正确答案：D16、带传动的中心距过大时，会导致( )A、带的弹性滑动加剧B、带在工作时会产生颤动C、带的寿命短D、小带轮包角减小而易产生打滑正确答案：B17、当量运载荷P=XFr+YFa,其中X代表（）A、轴向载荷系数B、轴承承受的轴向载荷C、轴承承受的径向载荷D、径向载荷系数正确答案：D18、（）的调质处理后屈服强度极限为800MPaA、35SiMnB、40CrC、QT600-3D、40MnB正确答案：D19、为了提高蜗杆的刚度，应（）。
机械设计模拟A卷及参考答案
YFN Fe ，由于 与 YFN 和 Fe 有关，齿大小、齿轮的材料、 S
热 处 理 方 法 及 应 力 循 环 次 数 不 同 时 ， 都 要 影 响 F 的大 小 ， 所 以 一 般 情 况 下 F 1 F 2 ， (2 分 ) 只 有 当 一 对 齿 轮 的
B.减小螺纹联接的轴向力
6、设计键联接的几项主要内容是： （a）按轮毂长度选择键的长度。 （b）按使用类型选择键的主要类型。 （c）按轴的直径选择键的 剖面尺寸。 （ d）对联接进行必要的强度较核，在具体设计时，一般顺序是（ A. b—a—c—d B. b—c—a—d C. a—c—b—d B ） 。
Cb =0.25 ，接合面间摩擦系数 f =0.15，防滑系数 K s =1.2， Cb Cm
螺栓材料的许用应力 =320MPa，试确定螺栓直径。 （10 分） 解：(1) F
(2) C b 联立，得 F1 F0 1 F Cb Cm (3) F2 F0
(1 分)
(3 分)
2、按要求在给出的结构图中添画合适的轴承。 （4 分） 评分标准：答对 1 个得 2 分。 解：
3、分析图示蜗杆－圆柱斜齿轮－直齿圆锥齿轮三级传动，已知蜗杆为主动，且按图示方向转动，试在图中绘出： (1) 各轮转向； （ 2）斜齿轮和蜗杆、蜗轮轮齿的旋向； （3）啮合点所受各力的方向。 （12 分） 评分标准：答对 1 个得 3 分。 解：各轮转向及蜗杆、蜗轮和斜齿轮轮齿旋向如图所示。
C
）。
13、在轴的初步计算中，轴的直径是按（ B ）初步确定的。 A.抗弯强度 B.扭转强度 C.复合强度
得分
评卷人
三、
简答题（14 分）
机械设计模拟练习题(附答案)
机械设计模拟练习题（附答案）一、单选题（共67题，每题1分，共67分）1.曲柄滑决机构是由()演化而来的。
A、双摇杆机构B、双曲柄机构C、曲柄摇杆机构正确答案：C2.与平带传动相比较，V带传动的优点是().A、带的价格便宜B、承载能力大。
C、带的寿命长D、传动效率高.正确答案：B3.带传动在工作中产生弹性滑动的原因是()。
A、带绕过带轮产生了离心力B、带与带轮之间的摩擦系数较小C、带的弹性与紧边和松边存在拉力差D.带传递的中心距大正确答案：C4.曲柄摇杆机构中，曲柄的长度()。
A、最长B、不确定C、最短D、介于最短与最长之间正确答案：C5.关于轮系说法正确的是()。
A、包括定轴轮系、周转轮系和组合轮系B、不可获得很大的传动比C、不可实现变向要求D、不可做较远距离的传动正确答案：A6.滚动轴承由外圈、()、滚动体与保持架所组成。
A、滚珠B、滚子C、滚针D、内圈正确答案：D7.要求两轴中心距较大，且在低速、重較和高温等不良环境下工作，宜选用()。
A、带传动B、齿轮传动C、链传动正确答案：C8.大链轮的齿数不能取得过多的原因是().A、齿数越多，链传动的动载荷与冲击就越大B、齿数越多，链条磨损后，越容易发生“脱链现象”C、齿数越多，链条的磨损就越大D、齿数越多，链传动的噪声就越大正确答案：B9.直齿锥齿轮传动是属于()A、平行轴齿轮传动B、相交轴齿轮传动C、交错轴齿轮传动正确答案：B10.滚动轴承的代号由前置代号、()后置代号三部分组成。
A、基本代号B、游除代号C、类型代号D、公差等级代号正确答案：A11.当轴上安装的零件要承受轴向力时，采用()来进行轴向定位时，所能承受的轴向力较大。
A、紧钉螺母B、弹性挡圈C、因螺母正确答案：C12.平行双曲柄机构中的两曲柄()。
A、长度相等，旋转方向相反B、长度相等，旋转方向相同C、长度不等，旋转方向相反D、长度不等，旋转方向相同正确答案：B13.当曲柄的极位夹角为()时，曲柄摇杆机构才有急回运动A、θ>0B、θ≌0↔C、0<0D、θ=0正确答案：A14.标准齿不根切的最少齿数是(A、14B、17C、15正确答案：B15.在周转轮系中，既自转又公转的构件称为()。
机械设计(模拟试题一)答案【范本模板】
《机械设计》模拟试卷1一、选择题（每小题2分,共40分）1. 两球体相接触，接触面为圆，位于圆心处的最大接触应力σHmax与载荷F的关系为σHmax∝___________.（1)F （2)F1/2（3）F1/3（4）F22. 影响零件疲劳强度的综合影响系数KσD或KτD与____________等因素有关.（1）零件的应力集中、加工方法、过载（2）零件的应力循环特性、应力集中、加载状态（3）零件的表面状态、绝对尺寸、应力集中（4）零件的材料、热处理方法、绝对尺寸。
3 一零件由40Cr制成，已知材料的σb=980MPa，σs=785MPa，σ-1=440MPa，ψσ=0。
3。
零件的最大工作应力σmax=240MPa,最小工作应力σmin=－80MPa，疲劳强度综合影响系数KσD=1.44。
则当应力比r=常数时,该零件的疲劳强度工作安全系数S为__________。
（1）3.27 （2）1.73 （3)1.83 （4)1.274 两摩擦表面间的膜厚比λ＜0。
4时，其摩擦状态为__________。
（1）液体摩擦 (2)干摩擦（3）混合摩擦（4)边界摩擦5。
润滑油的_________又称为绝对粘度。
（1）运动粘度 (2）动力粘度（3)恩格尔粘度 (4)赛氏通用秒6 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。
（1）螺栓联接 (2）螺钉联接（3)双头螺柱联接（4)紧定螺钉联接7 螺纹联接预紧的目的之一是__________。
(1）增强联接的可靠性和紧密性（2）增加被联接件的刚性（3）减小螺栓的刚性8 为了改善螺纹牙上的载荷分部，通常都以_________的方法来实现。
（1）采用双螺母 (2）采用加高的螺母(3)采用减薄的螺（4）减少螺栓和螺母的螺距变化差9 键的长度主要是根据__________来选择。
（1)传递转矩的大小（2）轮毂的长度 (3）轴的直径10 标准平键联接的承载能力,通常是取决于_________.(1）轮毂的挤压强度（2)键的剪切强度（3）键的弯曲强度（4）键工作表面的挤压强度11 带传动中,在预紧力相同的条件下，V带比平带能传递较大的功率,是因为V带___________。
《机械设计》试题A及答案
《机械设计》试题A一、填空（每空 1 分，共20分）1在疲劳曲线上，以循环基数N o为界分为两个区：当N A N o时, 为（）区；当N V N o时，为（）区2．刚度是指机械零件在载荷作用下抵抗（）的能力。
零件材料的弹性模量越小，其刚度就越（）。
3．润滑油的（）性越好，则其产生边界膜的能力就越强；（）越大，则其内摩擦阻力就越大。
4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（）。
5．正是由于（）现象，使带传动的传动比不准确。
带传动的主要失效形式为（）和（）。
6．蜗杆传动的主要缺点是齿面间的（）很大，因此导致传动的（）较低、温升较高。
7．链传动水平布置时，最好（）边在上，（）在下。
8．设计中，应根据被联接轴的转速、（）和（）选择联轴器的型号。
9．径向滑动轴承的半径间隙与轴颈半径之比称为（）；而（）与（）之比称为偏心率。
10.对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度第1 页按（）个键计算。
二、判断题（每小题1分，共10分）（正确的划“/”，错误的划“X”）1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。
（）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。
（）3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。
（）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。
（）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。
（）6．由于链传动不需要张紧力，故作用在轴上的载荷较小。
（）7．正是由于过载时产生“弹性滑动” ，故带传动对传动系统具有保护作用。
（）8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。
（）9.性能等级为6.6级的螺栓，其屈服点s = 600MPa。
（）10．机械零件的计算分为设计计算和校核计算，两种计算的目的都是为了防止机械零件在正常使用期限内发生失效。
（）三、简答题（每小题5分，共20 分）1.简述为什么开式齿轮传动一般不会出现点蚀现象？2.对于滚动轴承的轴系固定方式，请解释什么叫“两端固定支承” ？第2 页3. 简述形成稳定动压油膜的条件？4. 解释名词：滚动轴承的寿命； 滚动轴承的基本额定动载荷。
机械设计模拟卷及答案（1）
机械设计模拟卷及答案（1）模拟试卷1⼀、填空题（每空1.5分，共30 分）1、机构具有确定运动的条件为：机构⾃由度数=原动件数。
2、常见间歇运动机构有：棘轮机构、槽轮机构、不完全齿轮机构等。
3、当两轴垂直交错时，可采⽤蜗杆传动。
4、螺旋副⾃锁条件为：螺纹升⾓≤当量摩擦⾓。
5、带传动⼯作时，带中的应⼒有：紧边和松边拉⼒产⽣的拉应⼒、离⼼⼒产⽣的拉应⼒、弯曲应⼒。
6、凸轮机构按凸轮形状可以分为：盘形凸轮、移动凸轮、圆柱凸轮等。
7、设计链传动时，链节数最好取偶数节。
8、齿轮的常见失效形式有：疲劳点蚀、齿⾯胶合、齿根折断、齿⾯磨损等。
9 、在普通蜗杆传动中，在中间平⾯上的参数为标准参数，在该平⾯内其啮合状态相当于齿轮与齿条的啮合传动。
10、压缩弹簧两端各有3/4~5/4 圈是并紧的，它们称为：⽀承圈或死圈。
⼆、单项选择题（每⼩题1 分，共10 分）1、带传动采⽤张紧装置的⽬的是。
（ D ）A、减轻带的弹性滑动B、提⾼带的寿命C、改变带的运动⽅向D、调节带的预紧⼒2、在机械传动中，理论上能保证瞬时传动⽐为常数的是。
（ C ）A、带传动B、链传动C、齿轮传动D、摩擦轮传动3、蜗杆传动的失效形式与齿轮传动相类似，其中最易发⽣。
A、点蚀与磨损B、胶合与磨损（ B ）C、轮齿折断4、三个定轴轮系组成的轮系通常称为。
（ A ）A、定轴轮系B、转化轮系C、周转轮系D、复合轮系5、两摩擦表⾯被⼀层液体隔开，摩擦性质取决于液体内部分⼦间粘性阻⼒，这种摩擦状态称为：（ A ）A、液体摩擦B、⼲摩擦C、混合摩擦D、边界摩擦6、在螺纹联结中最常⽤的螺纹⽛型是：。
（ D ）A、矩形螺纹B、梯形螺纹C、锯齿形螺纹D、三⾓螺纹7、速度瞬⼼是两刚体上为零的重合点。
（ C ）A、瞬时⾓速度B、瞬时加速度C、瞬时相对速度D、瞬时绝对速度8 、在载荷⽐较平稳，冲击不⼤，但两轴轴线具有⼀定程度的相对偏移量的情况下，通常宜采⽤联轴器。
（ B ）A、刚性固定式B、刚性可移式C、弹性D、安全9、普通平键的⼯作⾯是（ A ）A、键的两侧⾯B、键的上下两⾯C、键的横截⾯D、键的两侧⾯与上下两⾯10、直齿锥齿轮的标准模数是。
13机械设计A卷带答案
第 1 页 共 3 页1．影响机械零件疲劳强度的主要因素有 、 、 及 。
2．静应力由静载荷产生，变应力可由 和 产生。
3．有一受轴向载荷的紧螺栓联接，所受的预紧力F 0=6000 N ，工作时所受轴向工作载荷F =3000 N ，螺栓的相对刚度2.0=+mb bC C C ，则该螺栓所受的总拉力F 2= ___ ，残余预紧力F 1= ___ 。
4．普通平键的剖面尺寸是按________从键的标准中选择。
其主要失效形式：对于静联接是__________________________，对于动联接是 。
5．带传动中，带每转一周受______应力、_______应力和________应力作用，最大应力发生在 ________________ 。
6．在闭式软齿面齿轮传动中（无冲击载荷），按________ 设计，按_______ ___ 校核。
7．直齿圆锥齿轮的强度可近似按____________强度进行计算。
8．阿基米德蜗杆传动在__________面上的模数m 和压力角α取标准；在该平面内，蜗杆与蜗轮的啮合相当于_________与_________的啮合。
9．阿基米德蜗杆和蜗轮的正确啮合的条件是 。
10．滚动轴承的基本额定寿命L h10是指_______________。
11．工作时只承受弯矩，不传递转矩的轴,称为 。
12．角接触球轴承的类型代号是__ _。
1．在图示零件的极限应力简图中，如工作应力点M 所在的ON 线与横轴间夹角θ= 45°，则该零件受的是 。
A.不变号的不对称循环变应力B.变号的不对称循环变应力C.脉动循环变应力D.对称循环变应力2．零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之______。
A.增高 B.降低 C.不变3．在常用的螺纹联接中，自锁性能最好的螺纹是______。
A.三角形螺纹B.梯形螺纹C.锯齿形螺纹D.矩形螺纹第 2 页 共 3 页4．有一气缸盖螺栓联接，若气缸内气体压力在0～2Mpa 之间循环变化，则螺栓中的应力变化规律为______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计试卷A
姓名学号班级得分
一、选择（20分，每题2分）
1. 零件表面经淬火、渗氮、喷丸、磙子碾压等处理后，其疲劳强度_A__。
A增高B降低
C不变D增高或降低视处理方法而定2. 下面四种叙述中，__D__是正确的。
A变应力只能由变载荷产生B静载荷不能产生变应力
C变应力是由静载荷产生D变应力是由变载荷产生，也可能由静载荷产生
3. 用于联接的螺纹牙型为三角形，这是因为三角形螺纹＿A＿。
A 牙根强度高，自锁性能好B传动效率高
C防振性能好D自锁性能差
4. 预紧力为F'的单个紧螺栓联接，受到轴向工作载荷F作用后，螺栓受到的总拉力F0＿C＿F'+F。
A大于B等于C小于D大于或等于
5. 带传动产生弹性滑动的原因是＿C＿。
A带与带轮间的摩擦系数较小B带绕过带轮产生了离心力C带的紧边和松边存在拉力差D带传递的中心距大
6. 齿轮传动中，轮齿的疲劳折断一般发生在 B 。
A 齿根圆角处；
B 接近节线的齿根处；
C接近节线的齿顶处； D 接近齿顶处。
7. 蜗杆分度圆直径标准化的目的是为了 D 。
A 保证蜗杆有足够的强度；
B 保证蜗杆有足够的刚度；
C 保证蜗杆传动不会自锁；
D 减少标准蜗轮滚刀的数目。
8. 一对齿轮啮合传动时，大、小齿轮上齿面的接触应力 A 。
A σH1=σH2；
B σH1>σH2；
C σH1<σH2；
D 不能判明大小关系。
9. 深沟球轴承，内径100mm，宽度系列0，直径系列2，公差等级为0级，游隙0组，其代号为_D__。
A 60220 ；
B 6220/P0；
C 60220/P0；
D 6220。
10. 根据轴的承载情况，＿A＿的轴称为转轴。
A 既承受弯矩又承受转矩
B 只承受弯矩不承受转矩
C 不承受弯矩只承受转矩
D 承受较大轴向载荷
二、简答题（20分）
1. 试述零件的静应力与变应力是在何种载荷作用下产生的？
答：静应力只能在静载荷作用下产生，变应力可能由变载荷产生，也可能由静载荷产生。
2. 带传动的打滑是如何发生的？它与弹性滑动有何区别？打滑对带传动会产生什么影响？
答：打滑是由于过载所引起的带在带轮上全面滑动。
打滑可以避免，而弹性滑动不可以避免。
打滑将使带的磨损加剧，从动轮转速急剧下降，使带的运动处于不稳定状态，甚至使传动失效。
3. 轴上零件轴向固定的方法主要有哪些？
答：轴上零件的轴向定位是以轴肩（或轴环）、套筒、轴端挡圈、轴承端盖、圆螺母、弹性挡圈、紧定螺钉、锁紧挡圈等来保证的。
4. 分析闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？
答：闭式齿轮传动：主要失效形式为齿面点蚀、轮齿折断和胶合。
目前一般只进行接触疲劳强度和弯曲疲劳强度计算。
开式齿轮传动：主要失效形式为轮齿折断和齿面磨损，磨损尚无完善的计算方法，故目前只进行弯曲疲劳强度计算，用适当增大模数的办法考虑磨损的影响。
5. 为什么连续传动的闭式蜗杆传动必须进行热平衡计算？
答：由于蜗杆传动效率低，工作时发热量大。
在闭式传动中，如果产生的热量不能及时散逸，将因油温不断升高使润滑油稀释，从而增大摩擦损失，甚至发生胶合。
所以进行热平衡计算。
三、改错（10分）
指出图中齿轮轴系上的错误结构并说明原因（至少四处）。
滚动轴承采用脂润滑。
加工：
安装：
调整：
（4）润滑和密封问题：
改正后的正确结构如图所示：
四、作图题（20分）
如图所示为两级斜齿轮减速器，已知齿轮1的转向和螺旋线方向。
求：
（1）使Ⅱ轴所受轴向力最小时，齿轮3的螺旋线应是何旋向？在图上标出齿轮2、3的螺旋线方向。
（2）在图上标出齿轮2、3所受各分力方向。
答案如下图（a）、（b）所示：
（a）
三、计算（30分,每题10分）
1. 已知某钢材的力学性能为：σs＝1000MPa，σ-1＝500MPa，
σ0=800MPa。
试绘制简化极限应力图。
解：
如图所示。
简化疲劳极限应力图：（折线）
A(0，σ-1)：A(0，500); B(σ0/2,σ0/2): B(400,400); S(σs,0)：S(1000，
0)作折线图，求出E点。
2. 已知普通粗牙螺纹大径d＝24mm,中径d2＝22.051mm,螺距p＝3mm,螺纹副间摩擦系数μ＝0.15，试求：
（1）螺纹升角ψ；
（2）此螺栓能否自锁？
（3）若用此螺栓作起重螺杆，起重时的效率η为多少？
粗牙普通螺纹，线数n＝1，牙型角α＝60°。
解：
（1）
3. 如图所示为某安装着两个斜齿圆柱齿轮的转轴，它由一对30312E
型号圆锥滚子轴承支承。
已知：大斜齿轮的轴向力F A1＝3000N，小斜齿轮的轴向力F A2＝8000（它们的指向如图示）；轴承所受的径向负荷R1＝13600N，R2＝22100N；轴承内部轴向力S＝R/（2Y），Y ＝1.7。
试求两轴承所受的轴向负荷A1和A2。
解：
（1）求轴承的内部轴向力S
S1＝R1/2Y＝13600/ 2×1.7＝4000N
方向由右至左。
（2）求轴承所受的轴向力A：
用“压紧端”判别法
因S1－F A1+F A2＝4000－3000＋8000＝9000N>S2＝6500N，故轴有向右移动的趋势，这时轴承2是“压紧”，由此得轴承所受的轴向负荷为：
A1＝S1＝4000N
A2＝S1－F A1+F A2＝4000－3000＋8000＝9000N。
