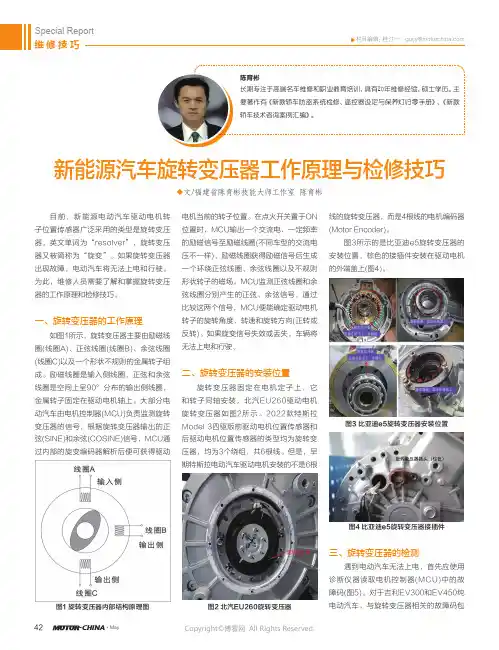

42-CHINA·May 栏目编辑:桂江一 ********************维修技巧新能源汽车旋转变压器工作原理与检修技巧◆文/福建省陈育彬技能大师工作室 陈育彬目前,新能源电动汽车驱动电机转子位置传感器广泛采用的类型是旋转变压器,英文单词为“resolver”,旋转变压器又被简称为“旋变”。

如果旋转变压器出现故障,电动汽车将无法上电和行驶。

为此,维修人员需要了解和掌握旋转变压器的工作原理和检修技巧。

一、旋转变压器的工作原理如图1所示,旋转变压器主要由励磁线圈(线圈A)、正弦线圈(线圈B)、余弦线圈(线圈C)以及一个形状不规则的金属转子组成。

励磁线圈是输入侧线圈,正弦和余弦线圈是空间上呈90°分布的输出侧线圈,金属转子固定在驱动电机轴上。

大部分电动汽车由电机控制器(MCU)负责监测旋转变压器的信号,根据旋转变压器输出的正弦(SINE)和余弦(COSINE)信号,MCU通过内部的旋变编码器解析后便可获得驱动电机当前的转子位置。

在点火开关置于ON 位置时,MCU输出一个交流电、一定频率的励磁信号至励磁线圈(不同车型的交流电压不一样),励磁线圈获得励磁信号后生成一个环绕正弦线圈、余弦线圈以及不规则形状转子的磁场。

MCU监测正弦线圈和余弦线圈分别产生的正弦、余弦信号,通过比较这两个信号,MCU便能确定驱动电机转子的旋转角度、转速和旋转方向(正转或反转)。

如果旋变信号失效或丢失,车辆将无法上电和行驶。

二、旋转变压器的安装位置旋转变压器固定在电机定子上,它和转子同轴安装,北汽EU260驱动电机旋转变压器如图2所示。

2022款特斯拉Model 3四驱版前驱动电机位置传感器和后驱动电机位置传感器的类型均为旋转变压器,均为3个绕组,共6根线。

但是,早期特斯拉电动汽车驱动电机安装的不是6根图1 旋转变压器内部结构原理图线的旋转变压器,而是4根线的电机编码器(Motor Encoder)。

旋转变压器的工作原理

旋转变压器的工作原理

旋转变压器的工作原理
旋转变压器是一种基于电磁感应原理工作的装置,其工作原理可以简述如下:
1. 旋转磁场产生:旋转变压器由一个固定的铁心和一个旋转的线圈组成。

当线圈通电时,会在铁心中产生一个旋转的磁场。

2. 磁场感应:当旋转的磁场穿过铁心时,会感应出另一个线圈中的电压。

这是因为磁场的变化会产生电场,电场的变化又会产生感应电势。

3. 转换与输出:通过改变旋转线圈的绕组和铁心的结构,可以实现输入输出电压的变换。

当输入电压施加在旋转线圈上时,输出线圈中就会有电压产生。

4. 控制与调节:通过调整旋转线圈的转速和输入电压的幅值,可以实现对输出电压的控制和调节。

这样就可以满足不同负载的需求。

总的来说,旋转变压器利用磁场的转动和电磁感应的原理,将输入电压转化为输出电压,并通过控制输入电压和转速来实现电压的控制与调节。

它在工业生产和能量传输中有着广泛的应用。

Resolver 是怎么工作的

Resolver 是怎么工作的

Resolver 是怎么工作的Resolver,中文名“旋转变压器”,俗称“旋变”,其有着几乎和运动控制差不多长的历史,因为(相比光电编码器)有着较高的可靠性,结实、耐用,经常作为旋转运动的位置反馈,被应用在一些非常恶劣设备环境中,如风电、工程机械领域...等等。

本期,咱们就来聊聊Resolver 是怎样读取旋转位置反馈的。

要了解Resolver 是怎样工作的,首先还是需要再温习一下变压器的工作原理。

我们知道,在如上图所示的变压器中,当初级线圈上有交变的电流流过时,就会在次级线圈上感应产生相同频率的交变电流输出,且其大小与两侧线圈绕组的比例有关。

而如果我们将变压器的初级和次级分开,让次级线圈按照上图箭头所示方向旋转,就会看到次级线圈的电流曲线呈现出这样的变化趋势:0°~ 90°:次级线圈输出电流逐渐减小;90°电流降为0;90°~ 180°:电流方向发生反转,并且电流值逐渐反向增大;180°时,电流大小与0°时相同,而方向恰好相反。

沿着相同方向继续旋转次级线圈:180°~ 270°:次级线圈输出电流逐渐减小;270°电流降为0;270°~ 360°:电流方向再次发生反转,电流值逐渐正向增大;360°时,电流大小与方向都恢复到与0°时完全相同。

很明显,当次级线圈发生旋转时,其旋转角度将会决定次级线圈的电流输出(波形),换句话说,通过检测次级线圈的电流曲线,就可以反推计算出线圈旋转的角度。

而这其实就是Resolver 的基本工作原理,也是为什么Resolver 会被称作“旋转变压器”的原因。

不过,这里面其实还有一个小状况,就是在次级线圈旋转的一圈(360°)内,每个电流输出波形都会对应到两个角度位置,并且它们的和总是360°;而要解决这个位置关系不唯一的问题,方法也很简单,就是同时使用两个相互呈直角的次级线圈,二者的输出电流之间就会因此而存在一个90°的相位差,一个为正弦(Sin)曲线,另一个为余弦(Cos)曲线,这样,借助这两条电流曲线的组合反推出的线圈旋转的位置就是唯一的了。

旋转变压器

旋转变压器

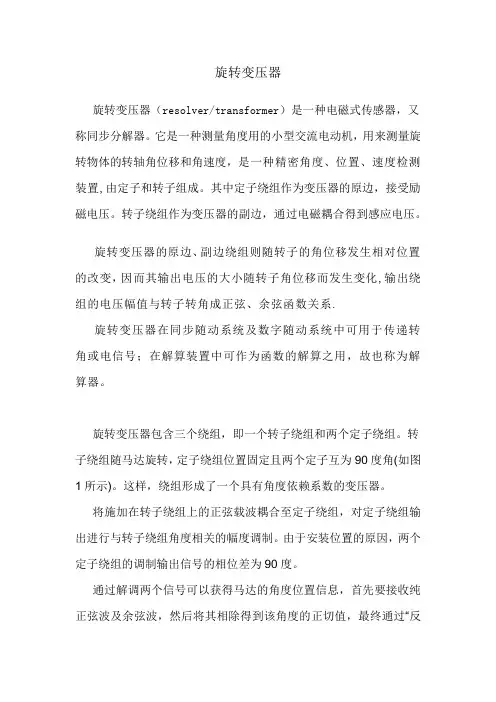

旋转变压器旋转变压器(resolver/transformer)是一种电磁式传感器,又称同步分解器。

它是一种测量角度用的小型交流电动机,用来测量旋转物体的转轴角位移和角速度,是一种精密角度、位置、速度检测装置,由定子和转子组成。

其中定子绕组作为变压器的原边,接受励磁电压。

转子绕组作为变压器的副边,通过电磁耦合得到感应电压。

旋转变压器的原边、副边绕组则随转子的角位移发生相对位置的改变,因而其输出电压的大小随转子角位移而发生变化,输出绕组的电压幅值与转子转角成正弦、余弦函数关系.旋转变压器在同步随动系统及数字随动系统中可用于传递转角或电信号;在解算装置中可作为函数的解算之用,故也称为解算器。

旋转变压器包含三个绕组,即一个转子绕组和两个定子绕组。

转子绕组随马达旋转,定子绕组位置固定且两个定子互为90度角(如图1所示)。

这样,绕组形成了一个具有角度依赖系数的变压器。

将施加在转子绕组上的正弦载波耦合至定子绕组,对定子绕组输出进行与转子绕组角度相关的幅度调制。

由于安装位置的原因,两个定子绕组的调制输出信号的相位差为90度。

通过解调两个信号可以获得马达的角度位置信息,首先要接收纯正弦波及余弦波,然后将其相除得到该角度的正切值,最终通过“反正切”函数求出角度值。

旋转变压器角度位置伺服控制系图1是一个比较典型的角度位置伺服控制系统。

XF称作旋变发送机,XB称作旋变变压器。

旋变发送机发送一个与机械转角有关的、作一定函数关系变化的电气信号;旋变变压器接受这个信号、并产生和输出一个与双方机械转角之差有关的电气信号。

伺服放大器接受选变压器的输出信号,作为伺服电动机的控制信号。

经放大,驱动伺服电动机旋转,并带动接受方旋转变压器转轴及其它相连的机构,直至达到和发送机方一致的角位置。

旋变发送机的初级,一般在转子上设有正交的两相绕组,其中一相作为励磁绕组,输入单相交流电压;另一相短接,以抵消交轴磁通,改善精度。

次级也是正交的两相绕组。

旋转变压器的工作原理

旋转变压器的工作原理

旋转变压器的工作原理
旋转变压器是一种利用空气饶转的方式来改变电磁感应的转子,从而实现电能传递和输出的电力装置。

其工作原理可以分为以下几个步骤:
1. 激磁:通过外部电源向主线圈或励磁线圈供电,产生一个旋转的磁场。

2. 磁场变化:当主线圈中的电流经过换向器或转子上的集电环传送到转子上的线圈时,会产生一个磁场。

3. 电磁感应:当主线圈产生的磁场与转子上的线圈交叉时,会在转子上的线圈中引起电磁感应,产生感应电流。

4. 输送电能:转子上的线圈中的感应电流通过换向器或集电环传送到外部负载上,实现电能的传送和输出。

旋转变压器通过不断地旋转电磁场,使其与转子上的线圈交叉,从而产生电磁感应,进而实现电能的传递和输出。

由于其结构简单、可靠性高等特点,广泛应用于电力系统、工业生产以及航天航空等领域。

旋转变压器resolver原理

旋转变压器resolver原理

旋转变压器r e s o l v e r原理Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】§4—1旋转变压器旋转变压器是一种常用的转角检测元件,由于它结构简单,工作可靠,且其精度能满足一般的检测要求,因此被广泛应用在数控机床上。

一、旋转变压器的结构旋转变压器的结构和两相绕线式异步电机的结构相似,可分为定子和转子两大部分。

定子和转子的铁心由铁镍软磁合金或硅钢薄板冲成的槽状心片叠成。

它们的绕组分别嵌入各自的槽状铁心内。

定子绕组通过固定在壳体上的接线柱直接引出。

转子绕组有两种不同的引出方式。

根据转子绕组两种不同的引出方式,旋转变压器分为有刷式和无刷式两种结构形式。

图4-1是有刷式旋转变压器。

它的转子绕组通过滑环和电刷直接引出,其特点是结构简单,体积小,但因电刷与滑环是机械滑动接触的,所以旋转变压器的可靠性差,寿命也较短。

图4-1 有刷式旋转变压器图4-2 无刷式旋转变压器图4—2是无刷式旋转变压器。

它分为两大部分,即旋转变压器本体和附加变压器。

附加变压器的原、副边铁心及其线圈均成环形,分别固定于转子轴和壳体上,径向留有一定的间隙。

旋转变压器本体的转子绕组与附加变压器原边线圈连在一起,在附加变压器原边线圈中的电信号,即转子绕组中的电信号,通过电磁耦合,经附加变压器副边线圈间接地送出去。

这种结构避免了电刷与滑环之间的不良接触造成的影响,提高了旋转变压器的可靠性及使用寿命,但其体积、质量、成本均有所增加。

常见的旋转变压器一般有两极绕组和四极绕组两种结构形式。

两极绕组旋转变压器的定子和转子各有一对磁极,四极绕组则有两对磁极,主要用于高精度的检测系统。

除此之外,还有多极式旋转变压器,用于高精度绝对式检测系统。

二、旋转变压器的工作原理由于旋转变压器在结构上保证了其定子和转子(旋转一周)之间空气间隙内磁通分布符合正弦规律,因此,当激磁电压加到定子绕组时,通过电磁耦合,转子绕组便产生感应电势。

旋转变压器的原理和应用

旋转变压器的原理和应用

旋转变压器的原理和应用1. 引言旋转变压器是一种重要的电力设备,用于在电力系统中进行电压转换和分配。

它通过电磁感应原理,将输入端的交流电压转换成不同电压等级的输出端电压。

在本文中,我们将介绍旋转变压器的工作原理以及其在实际应用中的重要性。

2. 工作原理旋转变压器的工作原理基于电磁感应和法拉第电磁感应定律。

它由一个固定线圈(称为励磁线圈)和一个可旋转线圈(称为扼流器)组成。

2.1 励磁线圈励磁线圈由直流电源提供电流,产生一个恒定的磁场。

这个磁场会通过磁感应将旋转线圈中的磁通量改变。

2.2 扼流器扼流器是一个绕在铁芯上的线圈,可以围绕固定线圈旋转。

当励磁线圈中的磁通量改变时,它会感应出扼流器上的电动势,从而在扼流器上产生感应电流。

2.3 电磁感应当扼流器上的感应电流通过旋转线圈时,根据法拉第电磁感应定律,感应电流会在旋转线圈上产生一个磁场。

这个磁场与励磁线圈的磁场相互作用,从而在旋转线圈上产生一个电动势。

2.4 变压通过合理设置励磁线圈和旋转线圈的匝数,可以将输入端的电压转换成不同电压等级的输出端电压。

变压比即为励磁线圈匝数与旋转线圈匝数之比。

3. 应用旋转变压器在电力系统中有着广泛的应用。

下面列举了几个常见的应用领域:3.1 发电厂在发电厂中,旋转变压器被用于将发电机产生的电压升压到输电线路所需的高电压等级。

由于发电机输出的低电压不适用于长距离输电,旋转变压器的使用可以有效减少输电损耗。

3.2 输电系统输电系统中的旋转变压器被用来进行电压的升降。

在长距离输电中,高电压输电可以减少电流,降低输电损耗。

同时,在城市电网中,变压器用于将高压输电线路的电压降低到适合家庭和工业用户的电压等级。

3.3 电力系统调整电力系统调整是电力系统运行中的重要环节。

旋转变压器可以被用于在电力系统中调整电压、控制功率流动,以及平衡负载。

它们提供了更大的灵活性,使得电力系统能够适应不同的负荷需求。

3.4 实验室用途旋转变压器在电力实验室中也有着重要的应用。

简述旋转变压器的特点、结构及工作原理

简述旋转变压器的特点、结构及工作原理
