测压管水位测量记录表
流体力学基础实验指导书
流体力学基础实验指导书编写：张进审核：何国毅、史卫成南昌航空大学飞行器工程学院飞行器设计与工程系实验一不可压缩流体定常流能量方程实验（伯努利方程实验）一、实验目的要求1．验证不可压定常流的能量方程；2．通过对流体动力学诸多水力现象的实验分析研讨，进一步掌握有压管流中的能量转换特性；3．掌握流速、流量、压强等流体动力学水力要素的实验量测技能。
二、实验装置本实验的装置如图１所示：图１自循环能量方程实验装置图l 自循环供水器 2. 实验台 3 可控硅无级调速器 4 溢流板5 稳水孔板6 恒压水箱7 测压计8 滑动测量尺9测压管10 实验管道11 测压点12 毕托管13 实验流量调节阀说明：仪器测压管有两种：① 用毕托管测压管探头对准测量处的轴心位置，测量该点的总水头H ’（=Z+g u g p 22+ρ），测得轴心处速度。
须注意一般情况下H ’与断面总水头H （=Z ＋gv p 2g 2+ρ）不同（因一般u ≠ v ），它的水头线只能定性表示总水头变化趋势；② 普通测压管用以定量量测测压管水头（位置水头与压强水头之和）。
实验流量用阀13调节，流量由体积时间法或重量时间法测量。
三、实验原理在实验管路中沿管内水流方向取n 个过水断面。
可以列出进口断面（1）至另一断面（i ）的能量方程式（i=2，3, … … ,n ）Z 1＋g va p 2g 2111+ρ= Z i ＋gv a p i i i 2g 2+ρ+h w取1a = 2a =… …= n a =1,选好基准面，从已设置的各断面的测压管中读出Z+gρp值；测出通过管路的流量，即可计算出断面平均流速v 及gav 22，从而得到各断面测管水头和总水头。
四、实验方法与步骤1．熟悉实验设备，分清哪些管是普通测压管，哪些是毕托管测压管，以及两者功能的区别。
2．打开开关供水，使水箱充水，待水箱溢流，检查调节阀关闭后所有测压管水面是否齐平。
如不平则需查明故障原因（例连通管受阻、漏气或夹气泡等）并加以排除，直至调平。
液体力学实验报告(土木) 2014级解读
华东交通大学土建学院流体力学（大类）实验指导书及报告班级：姓名：学号：实验一点压强量测实验一、实验目的与要求1.掌握测量任一点相对压强与绝对压强的方法，并加深理解相对压强与绝对压强的概念；2.验证水静力学的基本方程，掌握测压管与压差计的工作原理与量测技能；3.熟练并准确完成测压管与压差计的读数任务；4.通过实验分析，学会应用水静力学知识解决实际工程测量问题。
二、实验原理实验原理主要为静力学的基本方程及原理，即：（1）在重力作用下，水静力学的基本方程：Z+P/γ=C（常数）或P=P0+γh。
式中：Z-被测点与基准面的垂直高度；P-被测点的静水压强；P0为水箱的液面压强；γ-水的容重；h-被测点在水箱中的垂直淹没深度。
（2）静力学的等压面原理，即对于连续同种介质，液体处于静止状态时，水平面即为等压面。
三、实验仪器与装置本点压强量测实验主要的仪器设备包括：带标尺的测压管，U型测压管，加压打气球，量杯等。
实验装置流程如图1所示。
图1 点压强量测实验装置四、实验方法与步骤1.熟悉实验装置的主要组成构件及各部分的功能与作用，包括加压与减压方法，检查仪器是否密封等。
2.记录实验装置流程中的主要常数。
3.打开通气阀1，保持液面与大气相通，此时水箱水面压强P0=P a，其相对压强为零，观测记录水箱液面为大气压强时各测压管液面高度；4.水面增压操作：关闭放水阀，用打气球向水箱水面以上气体空间加压，并分别使管1与管2水面上升约3cm时停止加压，并关闭阀1，读取并记录各测压管液面高度值，包括测压管1与测压管2中水面至标尺起点高度h1与h2，与U型测压管两管中水面至标尺起点的高度h3与h4，以及水箱液面相对于水箱底面的高度。
计算水箱液面下A、B两点的压强及液面压强。
重复该步骤操作两次，每次操作使测压管高度变化3cm左右，便于读数。
5.水面减压操作：关闭通气阀，打开放水阀并缓慢放水，放出少许水量后，读取并记录两测压管及U型测压管液面至标尺起点的高度h1、h2、h3与h4，与U型测压管两管中水面至标尺起点的高度h3与h4，以及水箱液面相对于水箱底面的高度。
水力学实验

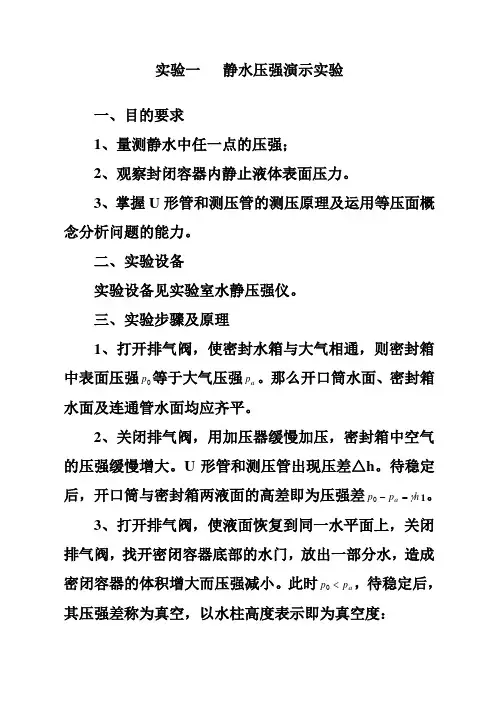

实验一 静水压强演示实验一、目的要求1、量测静水中任一点的压强；2、观察封闭容器内静止液体表面压力。
