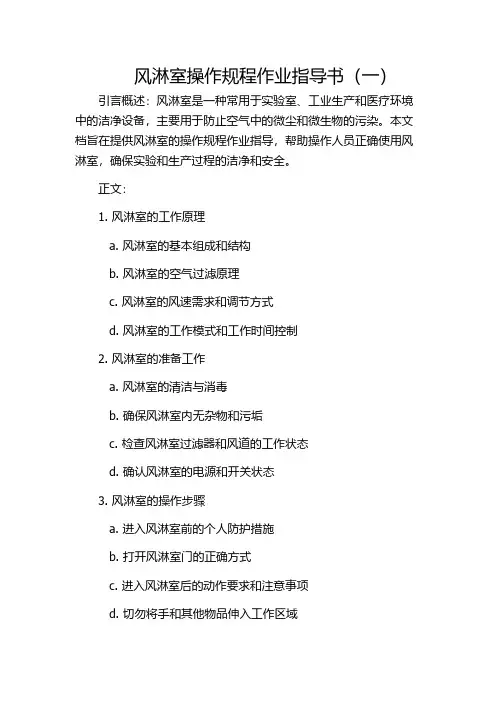

风淋室操作规程作业指导书(一)

风淋室操作规程作业指导书（一）引言概述：风淋室是一种常用于实验室、工业生产和医疗环境中的洁净设备，主要用于防止空气中的微尘和微生物的污染。

本文档旨在提供风淋室的操作规程作业指导，帮助操作人员正确使用风淋室，确保实验和生产过程的洁净和安全。

正文：
1. 风淋室的工作原理
a. 风淋室的基本组成和结构
b. 风淋室的空气过滤原理
c. 风淋室的风速需求和调节方式
d. 风淋室的工作模式和工作时间控制
2. 风淋室的准备工作
a. 风淋室的清洁与消毒
b. 确保风淋室内无杂物和污垢
c. 检查风淋室过滤器和风道的工作状态
d. 确认风淋室的电源和开关状态
3. 风淋室的操作步骤
a. 进入风淋室前的个人防护措施
b. 打开风淋室门的正确方式
c. 进入风淋室后的动作要求和注意事项
d. 切勿将手和其他物品伸入工作区域
e. 离开风淋室的操作步骤和方法
4. 风淋室的故障排除和维护
a. 风淋室常见故障情况及处理方法
b. 定期检查和更换风淋室过滤器
c. 风淋室的定期维护和保养事项
5. 风淋室的安全注意事项
a. 火源和易燃物品在风淋室的使用禁忌
b. 避免在工作区域内进行剧烈或危险操作
c. 风淋室内应遵循安全操作规范
d. 紧急情况下的逃生和应急预案
总结：风淋室作为清洁环境下的重要设备，正确操作和维护至关重要。

通过本文档的指导，操作人员能够全面了解风淋室的工作原理、操作步骤以及维护要点，确保风淋室的正常运行，保障实验和生产过程的洁净和安全。

同时，遵守风淋室的安全注意事项也能减少意外事故的发生，提升操作人员的安全意识和操作水平。

风淋室操作规程作业指导书

风淋室操作规程作业指导书
一、引言
风淋室作为一种负压清洁空间，被广泛应用于医疗、制药、生物科技等领域。

本指导书旨在提供风淋室的操作规程，确保操作人员能正确、安全、高效地使用风淋室。

二、安全注意事项
1. 使用风淋室前，操作人员必须穿戴合适的个人防护装备，包括实验服、手套、口罩等。

2. 风淋室内不允许吸烟、饮食和喝水，以防止污染物进入清洁区域。

3. 禁止在风淋室内进行任何开火或火源操作。

4. 使用高效过滤器时，应定期更换以保持过滤效果。

5. 在操作过程中，不得将手或其他物体直接接触高效过滤器。

三、风淋室操作流程
1. 打开风淋室电源，确认电源指示灯正常亮起。

2. 根据需要，选择合适的操作模式，如常开模式或感应模式。

3. 在操作前，对风淋室内的工作区域进行清洁，确保无杂物和
污染物。

4. 进入风淋室后，将双手伸入风淋室内，并确保双手完全暴露
在风流区域内。

5. 等待30秒至1分钟，让风流彻底吹洗双手和前臂。

6. 操作人员在风淋室内进行操作时，应注意保持操作区域整洁，避免杂物堆积。

四、风淋室常见问题解决方法
1. 风淋室电源无法启动：
a. 检查电源插头是否插好。

b. 确认电源线是否损坏。

c. 检查电源线是否连接到正确的插座。

2. 风淋室运行时，风速减小：
a. 检查高效过滤器是否需要更换。

风淋室操作规程范文

风淋室操作规程范文一、前期准备1.检查风淋室内设施是否完好，如紫外线灯是否正常工作，风扇是否正常运转；检查过滤器是否清洁，并进行必要的更换。

2.上岗前进行个人卫生，包括洗手、穿戴防护服、戴好口罩、帽子等。

二、进入风淋室1.打开风淋室门前，检查并确保风淋室内的环境干净整洁，没有杂物。

2.进入风淋室前，要确保穿戴好防护服，并将手部彻底清洁干净。

3.进入风淋室后，将门轻轻推开，以确保风淋室内的空气流动性能不受影响。

4.在风淋室中间站定，迎面朝向风淋口。

三、操作过程1.在风淋室中间站定后，将双手自然下垂，不要触碰任何物体，等待风淋机开启。

2.风淋机开启后，将双手平举过头顶，头部微微仰起，始终保持姿势稳定。

3.受风淋机的风力吹拂，确保身体各部位均能受到风淋机的有效吹扫。

4.在风淋室中不要停留时间过长，通常应保持在15秒至30秒之间。

5.在风淋室中，严禁做出大幅度的动作，尤其是挥手、揉眼等行为，以免影响风淋效果。

四、离开风淋室1.在风淋室操作结束后，待风淋机停止运转后再离开。

2.离开风淋室时，要保持身体正直，不要弯腰低头。

3.离开风淋室后，要及时关闭风淋室门，确保风淋室内的洁净环境不被破坏。

4.离开风淋室后，要及时脱下防护服，进行个人卫生，包括洗手、更换干净的衣物。

五、注意事项1.操作过程中不要随意触碰风淋室内墙壁、门等物体，以免引起细菌交叉感染。

2.操作结束后要及时清理风淋室内的杂物，保持风淋室的清洁度。

3.定期对风淋室进行检查和维护，确保设施的正常运行。

4.在风淋室内要保持安静，不要大声喧哗，以免影响他人操作。

5.确保风淋室内的通风和排风设施正常运行，保证风淋室内空气的流通和质量。

六、风淋室的应用范围风淋室广泛应用于无菌室、实验室、制药厂等对洁净环境要求较高的场所。

风淋室的作用是通过高速气流的吹拂，将身上携带的尘埃、细菌等物质迅速吹离，减小对洁净区域的污染，从而保证工作环境的洁净度。

总结：风淋室是一种重要的洁净环境设备，正确的操作规程对于保护洁净环境、防止交叉感染非常重要。

风淋室使用说明书

风淋室使用说明书
一、安全须知：
1. 请在进入风淋室之前确保身体干燥，避免因湿润的身体而产生的静电。

2. 禁止携带易燃、易爆、有害物质等进入风淋室。

3. 风淋室仅供一人使用，请勿超载。

4. 进入风淋室时，请注意身体保护，避免碰撞墙壁或设备。

二、风淋室的功能和作用：
风淋室是一种通过向人体施加大风速的气流，去除衣物和身体表面上的灰尘、杂质和微生物的设备。

具体作用包括：
1. 去除衣物、头发和皮肤表面的颗粒物，确保干净环境。

2. 减少微生物的传播，降低交叉感染的风险。

三、操作指南：
1. 打开风淋室门，进入风淋室。

2. 关上风淋室门，确保良好的密封度。

3. 按下风淋室中控制面板上的启动按钮，启动风淋室。

4. 在风淋室中停留至少30秒，确保风淋室的风速将衣物和身体表面的污染物去除。

5. 离开风淋室后，及时关门。

四、风淋室的维护：
1. 定期检查风淋室的风速和风量，确保正常运行。

2. 定期清洁风淋室内部和外部的设备，避免灰尘和污垢积累。

3. 配备备用滤网，定期更换滤网，保持风淋室的空气质量。

4. 如发现设备故障或异常，应及时联系专业维修人员进行检修。

五、注意事项：
1. 在使用风淋室时，避免站立在立柱或设备旁边，以免享受到
不均匀的风力。

2. 风淋室内的风速可能较大，请注意固定住帽子、眼镜和其他
容易被吹走的物品。

3. 请勿在风淋室内吃喝，以免造成交叉污染。

风淋室的使用指导书

一、作业步骤
1.所有人必须先穿好净化服方可进入风淋室风淋。

2.风淋时须把进出门关上，站在中间触动感应器，语音开启风淋，身体须旋转360度，风淋时间12S 。

3.语音提示风淋完成后进入车间，进入车间后把门关好。

二、注意事项
1.风淋室内部有粘尘垫，进风淋室时须踩在粘尘垫上，便于有效去除进入
者鞋上粘有的灰尘。

2.管理人员已设置好送风口方向与吹风时间12秒，其它人不能随意触摸开关，每次进风淋室的人数不能超过3人。

3.风淋室在使用时发生故障时，要及时上报相关人员。

2欢迎下载
欢迎您的下载，资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

风淋室作业指导书

风淋室作业指导书NO 版次修订记录生效日期修订人/部门1 1.0 首次发行。

2012-5-15 吕伟/厂务部2 1.1 修改5.3条2013-3-8 吕伟/厂务部拟制/厂务部吕伟2013-03-07审核王辉2013-03-08体系审核范春晓2013-03-08批准伦劲松2013-03-08会签对标接口人：曹三军1 系统概述 1.1系统图A 向剖面图B 向剖面图风淋室功能：将附在人员或物体上Particle 除去注：使用风淋时，人员拍打无尘衣，身体旋转除尘效果更佳设计参考因素：1、风淋效果：尽可能减少人员或物体上Particle 2、风淋时间：15~20s 最佳(0~60s 可调) 3、风淋风速：18~ 25m/s3、人员数量：根据一班人数及上班集中时间推算4、使用尺寸：依人体工学，肩宽(500mm)宽度和深度参考，高度以人的身高(2m)参考2 系统各主要设备设备名称型号可容纳人数过滤器风机数量风淋室位置 A/S001 FT6100 6人 G4+HEPA 6 模组更衣室 A/S002 FT6100 6人 G4+HEPA 6 模组更衣室 A/S003 FT6100 6人 G4+HEPA 6 模组更衣室 A/S004 FT6000 6人 G4+HEPA 4 面板更衣室 A/S005 FT3050 3人 G4+HEPA 2 ODF-CUT A/S006 FT2000 2人 G4+HEPA 2 包装 A/S007 FT2000 2人 G4+HEPA 2 线边仓 A/S008 FT1000 1人 G4+HEPA 2 UPK-PI3 系统操作说明及注意事项风车高效过滤网门禁指示灯接线端子盒日光灯门弓器控制面板喷嘴把手光电开关初效滤网3.1风淋室工作原理风淋室始于美国Mr.philip R.Austin博士起草的美国空军Technical 00-25-203,风淋室的作用为利用风机制造循环风，同时通过过滤器将附着在人体、物品上的particle除去，同时防止洁净室外的空气进入无尘室，起到AIR LOCK的作用，然后利用粘尘垫将鞋底的灰尘除去。

风淋室操作作业指导书

风淋室操作作业指导书一、作业内容：1．风淋室的总电源开启由车间负责人执行，严禁操作员工任意开启电源或更改风淋室操作面板的设定参数。

2．总电源开启后，再按风淋室操作面板上“电源”键，此时电源指示灯亮，按“照明”键风淋室灯亮，再按此键灯关闭。

3．风淋时间设定：按“△”键增加，按“▽”键减少，每按一下增加或减少1秒钟，考虑到进入无尘车间工作效率，一般设定为6秒。

4．每次进出风淋室只允许单人进出，严禁多人同时进出。

进出时稍打开风淋室的任意一扇门，开门角度小于60°，以防损坏两扇门。

5．风淋室各电源开启后自动进入联锁控制，风淋时两扇门自动锁上，待风淋时间结束后自动开锁，手动推门可进入无尘车间，风淋室两扇门不能同时打开，否则损坏风淋室并且外部灰尘会进入无尘车间。

6．出无尘车间经风淋室，打开靠近无尘车间一端的门，待门关好后，方可打开另一扇门出去，出风淋室风淋不会启动，等里面的门关闭后直接开门出去即可。

7．风淋室风淋启动时，任何人不得强行推拉两扇门，包括风淋室内有人正在风淋，门外其他人员不得强行拉门。

8．风淋室内、外部每天需进行擦拭，擦拭时拧干抹布。

9．下班时先按风淋室操作面板上的“电源”键，此时电源显示灯灭，再将风淋室的总电源开关关闭。

二、注意事项：1．进出无尘车间严格按规定穿戴工作衣、帽及工作鞋；2．出入风淋室按要求操作，以免损坏风淋室；3．出入风淋室注意保护两侧门，不得强行推拉或开门角度过大。

三.使用表单设备履历卡设备保养点检记录表设备维修申请单仪器、设备报废申请单设备履历卡填表日期: 年月日编号：机仪器设备保养记录表设备维修申请单仪器、设备报废申请单第一联：行政部（白）第二联：财务（蓝）。

风淋室的使用操作规程

风淋室的使用操作规程
1、目的：保证风淋室正确、安全的使用，确保其使用寿命。

2、范围：生产部无尘车间。

3、操作程序：
3.1进入洁净无尘室的人员应在外更衣室脱去外衣并除下手表、手机、饰品等物品。

3.2然后待风淋人员进入内更衣室，穿戴好净化无尘衣、帽、口罩、手套准备进入风
淋室。

3.3预风淋人员由非洁净区走至风淋室外门。

3.4打开外门，进入风淋室后并随手关闭外门。

3.5按语音提示经过风淋室红外感应区。

此时风淋室双门自动上锁，同时风淋室风机
启动开始吹淋。

3.6按设定的时间吹淋完毕后，再按系统语音提示打开风淋室内门进入洁净区。

4、注意事项
4.1进入风淋室前需要看清里面是否有人(风淋系统工作时，室内室外人员均不能用力
使劲去推拉门，更不能强制性地将门打开，否则电锁会被损坏)。

4.2进出风淋门时不要用手推玻璃，以免玻璃破碎后伤人。

4.3人员进入风淋室后，需先将门关好后再站在感到区内，尤其是多人一起进入时。

关好风淋门后再启动风淋。

4.4
4.5
风淋室内承受风淋的人员，不得故意避开风淋喷嘴。

严禁任何非专业设备人员对风淋室的任一技术参数进行调整或设置。

4.6任何人员不可随便更改风嘴的吹风方向。

4.7进出门时必须轻拉排闼把手，不要将门的开度打开到极限，以免造成门、门锁、。

风淋室使用说明书

市豪泰电子科技风淋室操作保养豪泰设备管字：（170101）产品说明书简介：感您购买本公司更衣风淋室，更衣风淋室是防止污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣过程中衣物表面附着的灰尘颗粒。

同时，由于洁净室的两扇门是不同时开启的，可以兼起气闸作用，控制外部污染空气进入洁净区。

本设备广泛应用于半导体元器件生产工厂、生物实验室、制药厂、食品加工业、电子厂等等一切需要空气净化的场所。

此手册向您介绍更衣风淋室的结构及使用事项。

正视图側视图风淋各部分名称1. 顶盖 9. 脚踏板 17. 手动2. 电路控制板 10. 底盘 18. 照明3. 正压箱 11. 光电开关 19. 时间显示器4.高效过滤器 12. 左企身 20. 闭门器5. 右企身 13. 风嘴6. 不锈钢门 14.风嘴板7. 风机 15. 灯盖板8. 初效过滤器 16. 急停开关产品说明书正视图側视图技术指标：初效过滤器效率45%初效过滤器用料铝合金框箱体材质冷板材质［注］：以上仅为部分技术参数。

产品说明书一. 概述风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制。

可自动实现、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。

产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

二.主板面膜示意图及按键说明风淋室面膜示意图A、风淋室控制面板按键说明:1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。

此按键主要用于外门不能解锁、风淋不能自动关闭及其它需维护时。

2、风淋按键：在外门关闭后，按下手动按键，系统即转入风淋过程。

此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关风淋室照明灯。

此按键主要用于门磁失灵或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入部参数设置时进行调节或选项。

风淋室使用说明书

风淋室使用说明书1. 引言1.1 目的本文档旨在提供关于风淋室的详细信息和正确操作指南，以确保用户能够安全、有效地使用该设备。

2. 设备概述风淋室是一种用来净化空气并防止污染物进入特定区域的装置。

其主要组成部分包括：- 外壳：由耐腐蚀材料制成，具有良好密封性；- 进出口通道：用于人员或物品进出；- 高效过滤器：可去除微小颗粒和细菌等污染物；3. 安全注意事项在操作风淋室时，请务必遵循以下安全规范：3.1 穿戴个人防护装备（如手套、面罩）以降低交叉感染的可能性。

3.2 不得将易燃或爆炸性液体带入风淋室内部。

4.正常运行流程使用者应按照以下步骤断行:a) 执行适当清洁程序，并检查外壳是否完整无损;b) 按下开启按钮, 启动风淋室;c) 等待一段时间，以确保内部空气达到净化要求；d) 进入风淋室并关闭门, 通过出口通道离开。

5. 维护与清洁风淋室的维护和清洁对于其正常运行至关重要。

以下是建议的操作步骤断：a）定期更换高效过滤器，并记录更换日期；b）使用适当的消毒剂进行表面清洁，避免直接喷射水或其他液体。

6.附件- 设备规格说明书（见附件1）- 清洗程序流程图（见附件2）7.法律名词及注释- 污染物：指能够破坏环境、危害人类健康或损传除了自然界中原有成分外所引起不良变化之任何固态、液态或气态物质。

- 微小颗粒：指在可视范围内无法观察到但存在于大气中且具有悬浮性质的微小颗粒状污染物。

- 细菌：单细胞生命形式，在大小上远比我们肉眼看得见也超越电子显微镜的分辨率，一般直径在1-10μm之间。

风淋室使用说明书

风淋室使用说明书一、介绍风淋室是一种用于净化环境的设备，主要用于工业、医疗、实验室等领域。

风淋室能够有效地去除悬浮颗粒物和微生物，提供洁净的工作环境，确保产品的质量和安全性。

本说明书将介绍风淋室的使用方法和注意事项，帮助您正确使用风淋室。

二、使用方法1. 打开风淋室之前，请确保您已正确穿戴好无尘服和手套，以避免对风淋室产生污染。

2. 将待处理的物品放置在风淋室的工作区域内，并确保物品摆放整齐，不得堆积。

3. 打开风淋室的电源开关，并调整风速调节器，确保风速适宜。

4. 打开风淋室上方的UV杀菌灯，确保杀菌灯正常工作。

5. 等待风淋室内的洁净空气充分环流，一般情况下，建议等待3-5分钟。

6. 当风淋室内的洁净空气达到要求后，可以打开工程物资的包装，并进行处理。

7. 操作完成后，关闭风淋室的电源开关和UV杀菌灯，并将待处理物品按规定途径移除。

三、注意事项1. 在使用风淋室时，请勿将手或其他物品伸入风淋室内，以避免受伤或对风淋室产生污染。

2. 在操作过程中，应注意不要对风淋室产生冲击、振动或摇晃，以免影响风淋室的正常工作。

3. 风淋室内的UV杀菌灯是紫外线辐射源，切勿直视或直接接触，以免对眼睛和皮肤造成伤害。

4. 定期对风淋室进行清洁和维护，防止灰尘、细菌和其他污染物聚集，影响风淋室的净化效果。

5. 对于不同类型的待处理物品，请根据需要调整风淋室的工作时间和风速，以确保处理效果和安全性。

四、维护保养1. 每日使用完毕后，请将风淋室内外表面进行清洁，使用干净的布和适量的中性清洁剂擦拭表面，切勿用水直接冲洗风淋室。

2. 风淋室内的过滤器是关键部件，应定期更换，具体更换周期请参考风淋室的使用说明书。

3. 如发现风淋室工作异常、噪音过大或其他异常情况，请及时联系售后服务。

风淋室使用说明书到此结束，请您按照上述使用方法和注意事项正确操作风淋室，确保工作环境的洁净和安全。

如有任何问题，请及时与我们联系。

感谢您的支持与合作！。

风淋室使用说明书

东莞市豪泰电子科技有限公司之五兆芳芳创作风淋室操作保养豪泰设备管字：（170101）产品说明书简介：感激您采办本公司更衣风淋室，更衣风淋室是避免污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣进程中衣物概略附着的尘埃颗粒.同时，由于洁净室的两扇门是不合时开启的，可以兼起气闸作用，控制外部污染空气进入洁净区.本设备普遍应用于半导体元器件生产工场、生物实验室、制药厂、食品加产业、电子厂等等一切需要空气净化的场合.此手册向您介绍更衣风淋室的结构及使用事项.正视图側视图风淋各部分名称1. 顶盖9. 脚踏板17. 手动2. 电路控制板10. 底盘18. 照明3. 正压箱11. 光电开关19. 时间显示器4.高效过滤器12. 左企身20. 闭门器5. 右企身13. 风嘴7. 风机15. 灯盖板8. 初效过滤器16. 急停开关产品说明书技巧指标：［注］：以上仅为部分技巧参数.产品说明书一. 概述风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制.可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功效.产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功效.二.主板面膜示意图及按键说明风淋室面膜示意图A、风淋室控制面板按键说明:1、急停按键：任什么时候候按下急停按键，白色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态.此按键主要用于内外门不克不及解锁、风淋不克不及自动封闭及其它需维护时.2、风淋按键：在内外门封闭后，按下手动按键，系统即转入风淋进程. 此按键主要用于门磁、红外失灵或风机维护检验时.3、照明按键：使用“照明”按键，可开关风淋室内照明灯.此按键主要用于门磁失灵或灯具检验时.4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项.B、常规风淋室任务流程：1．进入洁净区：1.1进入洁净区的人员打开外门时，内门电锁自动上锁以防风淋室内未净化空气流入洁净区,风淋室照明灯点亮,门外任务指示灯亮.1.2进入风淋室打开外门后，语音提示：“你好，请站在感应区内”.系统红外探头开始检测是否有人，如检测到有人, 系统即转入风淋进程.1.3风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始计时.语音提示：“正在任务,请转动身体360度”.1.4如系统在外门关后规则时间内检测不到风淋室有人，前往待机状态.1.5风淋进程中，有人按动上调、下调、及照明开关时，语音将提示：“正在任务，请不要随便触摸开关”.1.6风淋进程中，有人按急停开关时将结束风淋.再次按急停键可取消急停状态.1.7风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”.1.8人员走出风淋室并打开内门后，系统前往初始状态，等待下一次使用.1.9如风淋完成，内门解锁后.里面的人员在规则时间没有离开风淋室，系统默认人可能已离开，自动前往待机状态.1.10照明灯点亮后，规则时间内没有被再次触发，则自动熄灭.2．离开洁净区：2.1打开内门，外门电锁自锁，风淋室照明灯点亮，任务指示灯亮；2.2人走进风淋室，打开内门，系统开始检测是否有人在风淋室，如规则时间内检测到无人，内外门解锁；2.3如检测到有人，系统待人员打开外门时，内门上锁,当打开外门后，系统前往初始状态；2.4如遇特殊情况，人员可以选择前往洁净区，系统待人员打开内门，外门上电自锁,当打开内门后，系统前往初始状态；2.5外门开后，如规则时间内检测不到有人，若此时先打开外门，系统即转入进入洁净区流程；若此时先打开内门，系统则转入离开洁净区流程.2.6照明灯点亮后，设定时间内没有被再次触发，则自动熄灭.C、风淋室指示灯与数码管显示说明：1、风淋倒计时：双位白色数码管显示，任务时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示；4、风淋灯：此灯亮时指示风淋风机已被自动或手动启动；5、急停灯：此灯亮时指示系统处于急停状态.6、照明灯：当照明灯启动时此灯亮，可依照明键封闭或启动.三、副板接线示意图输入、输出端子接口说明：1、强电输入接口ａ．供电电源：220V AC（丝印标识表记标帜为220V AC IN）2、强电输出接口a．风机：1A 220V AC（接交换接触器线圈,丝印标识表记标帜为风机中继）b．照明：1A 220V AC（如灯管较多可接中间继电器,丝印标识表记标帜为照明指示灯）c．任务指示:1A 220V AC（丝印标识表记标帜为任务指示灯）d. 电源指示：1A 220V AC（丝印标识表记标帜为电源指示灯）3、弱电输入接口a．内门门磁开关：无源触点（丝印标识表记标帜为内门磁）b．外门门磁开关：无源触点（丝印标识表记标帜为外门磁）c．红外感应开关：无源触点（丝印标识表记标帜为红外）4、弱电输出接口a.红外开关电源：12VDC（丝印标识表记标帜为12V GO）b.外门电锁：600mA DC12V （外门电锁）c.内门电锁：600mA DC12V （内门电锁）四、操纵说明风淋室任务参数设定：1、风淋时间设定：在风淋开始前或结束后，直接通过上、下调节按键可以改动风淋延时时间，调节规模2-60秒，并由双位数码管显示，调节结束5秒后，系统自动保管该参数值.2、风淋完外门解锁延时设定（TI）：连续按下急停键20秒,系统进入内部参数设定，数码管显示：TI，再按上调或下调键可查抄风淋完外门解锁延时时间，单位为秒，按上调或下调键可在0-60秒内进行调节，风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；3、风淋完内门解锁延时设定（TO）：完成外门设置后，五秒内再次按风淋键，进入风淋完内门解锁延时设定（TO），通过上、下调节键可以查抄并在0-60秒内调节时间.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；4、内外门互锁开门延时设定（TC）：完成内门设置后，五秒内再次按风淋键，进入内外门互锁开门延时设定（TC），通过上、下调节键可以查抄并在0-60秒内调节内外门互锁开门延时时间.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；5、照明延时设定（TL）：完成内外门互锁设置后，五秒内再次按按风淋键，进入照明延时设定（TL），通过上、下调节键可以查抄并在0-60分钟内调节照明延时熄灭时间.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；6、程序选择设定（TD）：完成照明设置后，五秒内再次按风淋键，进入程序选择设定（TD），通过上、下调节键可以查抄并在00-02选择程序.00:正常风淋程序,01:有门无感应程序,02:有感应无门程序.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；7、内外门交换设定（TN）：完成程序选择设置后，五秒内再次按风淋键，进入内外门交换设定（TN），通过上、下调节键可以查抄并在00-01选择程序.00:正常,01:交换.按风淋键确认并进入下一选项，五秒内未有按键触发系统保管参数退出设置；五、使用注意事项：1、产品开孔尺寸：L×W=245×125（MM）2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；3、产品使用的红外感应开关要求：220V AC或12VDC供电，无人时触点断开，有人时触点闭合；4、产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）.5、因线路板限制，各接口端子建议均不要外接大于100W设备，如风机较功率较大或灯盘较多可经交换接触器及中间继电器转接；电源改板说明：（1）改用开关电源后产品重量比原产品加重三倍.（削减运输碰撞损坏元器件）.（2）80-250V AC宽电压输入：（改进了旧产品电路低压时可能导致不任务，高压时烧变压器的问题）.（3）输出直流电压12.VDC稳定输出：(原来变压器输出直流电压12-18VDC动摇很大，因电锁，线路板上的继电器额外任务都是12VDC，不稳定的电压将导致元器件发烧或任务不稳定并且会影响其任务寿命.（4）输出电压短路自动庇护功效：当外置12VDC短路时，本电路自动庇护，无论短路多长时间，对电路无影响，当短路排除时自动恢复正常.（旧产品如短路时，几秒钟时间就会烧毁变压器或其它元器件）产品说明书123维护与调养1.本设备必须有经过专业培训的人员进行日常维护与保管2.小型毛病由甲方培训的设备人员自行处理，大型毛病由我方人员上门维修.3.按图示1可以取下初效过滤器，每月查抄，如觉察到有一层尘埃，则需要换过滤器.4.按图示2、3可以取下高效过滤器.高效过滤器的寿命决定于两个因素：风淋室使用的次数及初效过滤器的维护.一般情况下，高效过滤器的使用期为两年，定期丈量及记实风速，当风嘴风速低于10米/秒时，高效过滤器须改换.5.进出门时不得强制性地将两侧门同时打开，以免造成门锁的破坏.6.进出门时不要用手推玻璃，以免玻璃破碎后伤人.7.进出门时必须轻拉推门把手，不要将门的开度打开至极限，以免造成门、门锁、闭门器的损坏.8.风淋系统任务时，不得强制性地将门打开.［注］：:如需调节风淋时间,请按动时间显示屏下方的上下键按钮.（安装示意图）。

风淋室操作规程作业指导书(二)

风淋室操作规程作业指导书（二）引言概述：风淋室是一种常见的洁净设备，用于保持操作区域的洁净度。

本文档旨在提供风淋室操作规程的指导，确保操作人员能够正确、有效地使用风淋室。

正文：一、操作前的准备工作1.检查风淋室的运行状态，确保设备正常工作。

2.准备所需操作工具、材料，并确保其符合洁净度要求。

3.穿戴干净整洁的防护服，并戴上口罩、手套等个人防护用品。

4.对操作区域进行清洁，确保无杂物和污垢。

二、进入风淋室操作1.确保操作人员先后通过风淋室并使其自动启动，以达到净化环境的目的。

2.进入风淋室后，保持平稳的步伐，不要急于移动。

三、操作过程中的注意事项1.操作时要避免进行过于剧烈的动作，以免引入外界空气。

2.操作人员要注意手部卫生，定期更换手套，并在需要时使用洗手液进行清洁。

3.不要在风淋室内与其他人进行过多的交流，以免扰乱洁净环境。

4.对于可能带入污染的物品，应经过适当的处理后再带入风淋室。

四、操作后的清理工作1.操作完成后，关闭风淋室，并将其内部清洁干净，以确保下次操作时不带入任何污染物。

2.清理操作区域，清除杂物和污垢。

3.对使用过的工具和材料进行处理，妥善存放或进行消毒。

五、常见问题及解决方法1.如果发现风淋室工作异常，应立即停止使用并进行维修。

2.操作中如遇到其他不明情况或问题，应向上级领导或专业人员咨询。

总结：本文档通过引言概述、操作前准备工作、进入风淋室操作、操作过程中的注意事项、操作后的清理工作和常见问题及解决方法等五个大点，详细阐述了风淋室操作规程的指导，希望能够为操作人员提供准确有效的帮助，并确保风淋室的正常运行和操作区域的洁净度。

风淋室操作规程作业指导书

风淋室操作规程作业指导书一、引言风淋室是一种常见的洁净室设备，主要用于对进入洁净区域的人员和物品进行消毒和除尘。

本文档旨在提供风淋室操作的规程和作业指导，以确保操作人员的安全，并保证洁净区域的整洁和无菌。

二、操作前的准备1. 确保风淋室内无人员和物品，关闭风淋室门。

2. 检查风淋室的电源和开关是否正常。

3. 检查洁净区域的风淋室进口处的过滤器，确保其清洁且正常运转。

4. 穿戴适当的防护装备，包括无尘衣、手套、帽子等。

三、操作步骤1. 打开风淋室门，进入风淋室区域，确保两脚位于预设的踏板上。

2. 身体放松，注意保持直立姿势，双臂自然垂放。

3. 确保个人穿戴的衣物干净，避免有灰尘、毛发等杂物。

4. 按下风淋室启动按钮，风淋室将开始供给高速气流，从顶部喷向下方。

5. 在气流的喷射下，用手臂展开，双手也跟随展开。

确保气流完全吹过身体表面。

6. 在气流吹过身体后，保持姿势不动，继续站在风淋室内，让自身完全干燥。

7. 停止风淋室的运作，可按下停止按钮或者等待设定的时间到达。

8. 在离开风淋室前，检查一遍自身是否有污染物，确保身体和衣物的干净。

四、离开风淋室1. 关闭风淋室门后，确保门已完全关闭。

2. 退出风淋室，进入洁净区域。

3. 确保洁净区域的进口门完全关闭，以防止污染物进入。

4. 洁净区域内操作人员应遵循洁净操作流程，保持清洁和整洁。

五、常见问题及注意事项1. 在操作过程中，注意避免在风淋室内进行剧烈运动，以免影响气流结构。

2. 风淋室内严禁吸烟、进食和饮水。

3. 在患有传染病或有伤口的情况下，不得使用风淋室。

4. 若发现风淋室故障或异常情况，请立即停止使用，并及时联系维修人员。

5. 定期检查风淋室过滤器的清洁情况，并按照维护手册进行维护保养。

六、结论通过正确使用风淋室，我们可以保证洁净区域的干净和无菌状态，有效地防止污染物的进入。

作为操作人员，我们需要按照操作步骤进行操作，并注意遵守常见问题和注意事项。

风淋室操作规范作业指导书

风淋室操作规范作业指导书作业地点风淋室适用人员进入无尘室全体文件编号版本a0生效日期1进入无尘室前在更衣室门口脱鞋放入个人专用鞋柜更换并整理好无尘服和洁净鞋外来人员备有2通过风淋室视窗确认风淋室是否处于闲置状态若风淋室处于工作状态切勿强行打开风淋室门待风淋室工作完毕室内人员离开拉门自动关闭后方可伸手拉门进入每次至多允许两人同时进入
作好无尘服和洁净鞋，外来人员备有状态，切勿强行打开风淋室门，待室内将双手抬起身体旋转360度吹锁状态。只能打开进出门的其中一
步鞋套；骤
风淋室工作完毕，室内人员离开，淋，待吹淋完毕；风淋过程若遇紧面，请不要强行开启。拉门自动关闭后，方可伸手拉门进急况，请按下急停开关，风淋室将入，每次至多允许两人同时进入；工作停止，进出门任意开启通行；
示范图片
5、退出无尘室前，通过风淋室视窗 6、伸手拉门进入风淋室，待拉门自 7、伸手推门退出风淋室，若遇紧急 8、拉门自动关闭，依次脱下无尘服
操确认风淋室是否处于闲置状态，若动关闭，每次至多允许四人同时进情况，请按下急停开关，进出门任和洁净鞋，摆放在固定位置，整理
作风淋室处于工作状态，请勿打开风入；
风淋室操作规范作业指导书
作业地点风淋室适用人员进入无尘室全体文件编号
版本
A.0 生效日期
示范图片
1、进入无尘室前，在更衣室门口脱 2、通过风淋室视窗确认风淋室是否 3、在风淋室的粘尘垫上反复踩踏三 4、伸手推门进入无尘室。在待用闲
操鞋放入个人专用鞋柜，更换并整理处于闲置状态，若风淋室处于工作次除去鞋底的灰尘。吹淋开始请在置期间，风淋室进出门处于电子互
意开启通行；
好，穿上自己的鞋子，退出更衣室
步淋室门自动关闭；

风淋室操作规程作业指导书

文件编号制定日期2013.1.15版本A/0页数制定部门拟定xxxxx审核批准工程部xxxxxx 电子有限公司SHEN ZHEN xxxxxx ELECTRONIC CO. LTD.共1页风淋室操作规程文件编号页次制定部门批准制定日期审核版本拟定一、目的：1、指引人员安全的使用风淋室保持风淋的安全使用，维持洁净室环境的洁净度。

二、适用范围：1. 所有需要进入无尘室人员。

三、操作步骤：1、进入洁净无尘室的人员应在外更衣室除下手表、手机、各种饰品等物品后穿戴净化无尘衣、帽、鞋和口罩。

　2、打开风淋室前门进入风淋室进行吹淋除尘；3、关闭风淋门，红外线人体热能感应器感应到人体后风淋系统自动启动进行吹淋；4、吹淋15秒(出厂已设置)风淋室在吹淋过程将身体尽可能地站立在中央位置并转动一周未结束吹淋则不能开门；5、吹淋结束后应从后门（即无尘室内门）进入无尘室；四、使用注意事项：1、风淋室的两个不锈钢门不能同时打开只能单开或双关，如强行打开两扇门将损坏电子锁，风淋室两门是电子互锁控制装置。

　五、风淋室的管理：　1、风淋室由责任人管理，每季度定期更换初效滤材。

2、每2年更换风淋室的高效过滤器(有隔板)。

3、应轻开轻关风淋室内、外门。

4、在使用过程中人员请不要随意触摸开关，和调节智能语音提示系统。

5、遇风淋室发生故障时，应及时关掉急停开关，报专业维修人员修理。

xxxxxxxxxxxx 电子有限公司第1页/共1页风淋室操作规程说明书工程部2013-1-15A/0。

风淋室作业规范

风淋室作业规范风淋室作业指导书文件名称风淋室作业规范文件编号生效日期编制杨高飞审核陈绍波风淋室作业规范更改人日期审核人日期a0初次编制1
﹕
版本﹕A0
页数﹕共3页，第1页
生效日期﹕
受控正本印受控副本印
编制/日期:
审核/日期:
批准/日期:
修改记录
版本
更改内容
更改人/日期
4.2.2粘尘垫每天更换一张保持粘尘垫的清洁。
5.操作安全注意事项：
5.1在做周、月保养时必须断电清洁保养，以免因操作不当至使保养人员触电.
5.2在保养时注意不要碰坏感应器，防止因保养时操作不当致使设备损坏。
5.3在进出、保养时要注意关门时不小心夹伤手
6参考文件《风淋室作业规范》
7.程序表单
《风淋室日常检查及维护记录表》
审核人/日期
A0
初次编制
1.程序目的
确保机器的正常运行.
2.适用范围
适用于SMT风淋.
3.主要职责
3.1.由设备组负责机器的调校.
3.2.由清洁工负责机器的表面清洁.
4.程序内容
4.1风淋室的使用
4.1.1.进入SMT净化车间必须由风淋通道进入，严禁所有人员由车间出口进入净化车间。
4.1.2.更换防静电服、穿上防静电鞋后才可以进入风淋通道，任何人员未穿著防静电服禁止进入。
4.1.3.进入风淋室后轻轻关上前门，双脚踩在粘垫上先去尘，然后停留在红外线感应开关的位置并
等待风淋。
4.1.4.风淋时双手举起转动360度。
4.1.5.接收风淋10秒待各喷头无风吹出方可推后门进入SMT净化车间。
4.1.6.进入风淋道如无风从各喷头吹出，请注意检查：
4.1.7.电源指示灯是否有点亮，如不亮则打开电源开关。

风淋室操作指示书

操作指示书
Operation Instruction
XXXX 公司第一页，共二页XXXX,CO.,LTD Page 1 of2
分配部门：□电镀部□品管部□营业部□工程部□涂装部□采购部□行政部□物控部□注塑部□装配部□其它
`
操作指示书
Operation Instruction
XXXX 公司第二页，共二页
XXXX,CO.,LTD.Page 2 of2
风淋室使用指引
文件编号：XX/O-014
Doc.No. 版本：V0 Rev.
1.0 目的
确定风淋室的正确使用方法，确保净化车间的洁净度。

2.0 范围
适用于所有进入净化车间的人员和物品。

3.0 内容
4.1操作流程
4.1.1 确定风淋室内无人员和物品。

4.1.2 打开风淋室门，按顺序进入，一次进入人员不得超过4人，关闭风淋室
门。

4.1.3 开始吹尘，吹尘时间为10S，吹尘时尽量转动身体保证能吹到身体的各
个部位，同时在粘尘垫上把鞋上的尘土粘掉，吹尘完毕。

打开风淋室的
门人员走出或把货物拉出。

4.2注意事项
4.2.1 风淋室的门不能同时打开，要保证至少有一扇门是关闭的。

4.2.2 非授权人员不能随意更改除尘时间和关闭风淋室的电源开关。

4.2.3 风淋口每天上班始，用湿毛巾擦干净。

每周测量一次风口的灰尘含量，
如有超标，需检查高效过滤网是否有堵塞或破损，如有应及时更换。

4.2.4 风淋室内地面的粘尘垫每四小时更换一片。
