手机供电电路与工作原理课件.doc
手机供电电路结构和工作原理一、电池脚的结构和功能。
目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一）（图二）1、电池正极（VBATT）负责供电。
2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。
3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。
4、电池负极（GND）即手机公共地。
二、开关机键:开机触发电压约为 2.8-3V( 如下图) 。
内圆接电池正极外圆接地; 电压为0V。
电压为2.8-3V 。
触发方式①高电平触发：开机键一端接VBAT，另一端接电源触发脚。
（常用于：展讯、英飞凌、科胜讯芯片平台）①低电平触发：开机键一端接地，另一端接电源触发脚。
（除以上三种芯片平台以外，基本上都采用低电平触发。
如：MTK、AD、TI、飞利浦、杰尔等。
）三星、诺基亚、moto、索爱等都采用低电平触发。
三、手机由电池直接供电的电路。
电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。
在电池线上会并接有滤波电容、电感等元件。
该电路常引起发射关机和漏电故障。
四、手机电源供电结构和工作原理。
目前市场上手机电源供电电路结构模式有三种；1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压逻辑电压(VDD)复位信号(RST)电源射频电压(VREF)中字库暂存管理频分VTCXO 26M 13M频CPU 26M器ON/OFFAFC开机维持关机检测（电源管理器供电开机方框图）1）该电路特点：低电平触发电源集成块工作；把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。
2）该电路掌握重点:（1）各元件的功能与作用。
非常详细的智能手机基础知识(教学课件)
准WCDMA不兼容。
什么是CDMA2000
目前中国电信使用的3G 网络就是CDMA2000。而 且美国使用的3G技术也 是CDMA2000。
3G三种制式的比较
TD-SCDMA：
特点： 全称Time Division - Synchronous CDMA(时分同步 CDMA)，在频谱利用率、对业务支持具有灵活性等独特优势。
问：为什么有的手机在强光下看不清楚?
答：一般常见的液晶屏都有透光性，在屏 背面安装有背光灯照明，发的光透过液晶 屏，射入人眼，从而显示出图象。如外界 的光线大于内部透射的光线时，人眼就看 不清屏上的图象。
手机主要部件介绍
电池
手机电池是为手机提供电力 的储能工具，手机电池一般 用的是锂电池和镍氢电池。 “mAh”是电池容量的单位， 中文名称是毫安时。
Page 21
手机基本原理
1：手机的外观结构 2：手机部件的识别 3：手机电路基本原理
手机电路基本原理
1：射频处理
部分
2：输入输出
接口部分
射频处理部分
射频部分一般指手机射频接收和射频发射部分， 主要电路包括：天线、天线开关、接收滤波、 高频放大、接受本振、混频、中频、发射本振、Fra bibliotek功放控制、功放等。
GPRS的应用
1：移动商务：包括移动银行，移动理财，移动交易（股票，彩票）等 2：移动信息服务：信息点播，天气，旅游，新闻和广告等 3：移动互联网业务：网页浏览，图铃下载等 4：虚拟专业用网业务：移动办公室，虚拟警用网等 5：基于位置的业务：位置查询，饭店及类似的服务行业导航等 6：多媒体业务：彩信的收发，网上游戏，音乐，视屏点播等 7：除Wap以外可以通过GPRS手机+笔记本或Pocket PC等设备进行WWW浏
手机维修教程PPT课件
（2）先简后繁，先易后难。
手机维修的一般流程
在接到故障机时，应该按照下列流程去做：
（3）先电源后整机。把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压 源的输出值应当调到和电池一样的值，
（4）先通病后特殊。
（5）先末级后前级。
(6)记录故障。故障的种类不忘不开机，进水，跌伤，无显示，掉线等十余种，但是每种故障发生的机理 可能相差许多。记录故障，是为了明确要修复的目标，使用户和维修人员之间有一定的认定。
维修手部分、PA、电子开关和
一些与温度相关的软故障的维修中，因 为当这些部分出问题时，它们的表面温 升肯定是异常的。具体操作时可用下列 方法：①手摸；②酒精棉球；③吹热风 或自然风；④喷专用的致冷剂。器件表 面异常的温升情况有助于判断故障。
维修手机的常用方法
维修手机的常用方法
(9) 重新加载软件 该方法在其它所有家用电器维修中均不
采用，但在手机维修中却经常采用。其原因 是：手机的控制软件相当复杂，容易造成数 据出错、部分程序或数据丢失的现象，因而 造成一些较隐蔽的“软”故障，甚至无法开 机，所以与其它家用电器不同，重新对手机 加载软件是一种常用的、有效的方法。
手机维修教程--基础篇
Mobile Maintenance Course--Basic Chapter
培训课件/基础教程/工作安排/工作计划
培训人：
日期：
故障分类 常见电子元器件的故障特点
故障机检修原则 故障检修步骤 维修手机的常用方法 手机维修的一般流程
PART 01 故障分类
故障原因
引起手机故障的原因
6、修 对于已经无效的元器件进行调换，焊接。
故障检修步骤
对于新手机，因为生产工艺上的缺陷，故障多发生在机芯于机壳结合部分 的机械应力点附近，且多为元器件焊接不良，虚焊等引起。与摔落，挤压 损坏的手机故障有共同点，碰坏的手机在机壳上能观察到明显的机械损伤， 在机芯的相应部分是重点检查部分。而进水与电源供电造成的手机有共同 点，进水的手机，如没有及时处理，时间一长就被氧化，断线
手机维修的一般流程
在接到故障机时，应该按照下列流程去做：
（3）先电源后整机。把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压 源的输出值应当调到和电池一样的值，
（4）先通病后特殊。
（5）先末级后前级。
(6)记录故障。故障的种类不忘不开机，进水，跌伤，无显示，掉线等十余种，但是每种故障发生的机理 可能相差许多。记录故障，是为了明确要修复的目标，使用户和维修人员之间有一定的认定。
维修手部分、PA、电子开关和
一些与温度相关的软故障的维修中，因 为当这些部分出问题时，它们的表面温 升肯定是异常的。具体操作时可用下列 方法：①手摸；②酒精棉球；③吹热风 或自然风；④喷专用的致冷剂。器件表 面异常的温升情况有助于判断故障。
维修手机的常用方法
维修手机的常用方法
(9) 重新加载软件 该方法在其它所有家用电器维修中均不
采用，但在手机维修中却经常采用。其原因 是：手机的控制软件相当复杂，容易造成数 据出错、部分程序或数据丢失的现象，因而 造成一些较隐蔽的“软”故障，甚至无法开 机，所以与其它家用电器不同，重新对手机 加载软件是一种常用的、有效的方法。
手机维修教程--基础篇
Mobile Maintenance Course--Basic Chapter
培训课件/基础教程/工作安排/工作计划
培训人：
日期：
故障分类 常见电子元器件的故障特点
故障机检修原则 故障检修步骤 维修手机的常用方法 手机维修的一般流程
PART 01 故障分类
故障原因
引起手机故障的原因
6、修 对于已经无效的元器件进行调换，焊接。
故障检修步骤
对于新手机，因为生产工艺上的缺陷，故障多发生在机芯于机壳结合部分 的机械应力点附近，且多为元器件焊接不良，虚焊等引起。与摔落，挤压 损坏的手机故障有共同点，碰坏的手机在机壳上能观察到明显的机械损伤， 在机芯的相应部分是重点检查部分。而进水与电源供电造成的手机有共同 点，进水的手机，如没有及时处理，时间一长就被氧化，断线
《LCD培训》课件
2 LCD环保处理方法及建议
为了减少对环境的影响，可以采用回收利用 和正确处理废弃LCD等方法。
LCD技术发展的现状
1
LCD技术发展历程
LCD技术经过多年发展，从早期的TN屏幕到现在的IPS和OLED技术。
2
LCD技术瓶颈
目前LCD技术面临的挑战包括响应速度、观看角度和能耗等方面的限制。
3
LCD技术未来发展趋势
LCD的维护和修复
1 LCD使用中的常见故
障
常见的LCD故障包括屏幕 破裂、颜色失真和显示失 灵等。
2 LCD维修方法
LCD维修可以通过更换故 障部件或进行屏幕校准来 解决。
3 LCD维修工具介绍
常用的LCD维修工具包括 屏幕分离工具、电路板检 测仪等。
LCD环保问题
1 LCD对环境的影响
LCD的制造和处理过程会产生废水、废气和 废弃物，对环境有一定影响。
未来LCD技术可能在高清显示、柔性屏幕和透明显示等方面得到进一步突破。
案例分享
LCD在电子产品中的应用案 例
LCD广泛应用于智能手机、笔记 本电脑和游戏机等电子设备中。
LCD在广告宣传中的应用案 例
LCD屏幕可用于户外大屏幕广告、 商场广告牌和车站电子广告牌等 多个场景。
LCD在公共信息展示系统中 的应用案例
LCD使用液晶材料来控制光 的通过，而LED则是使用发 光二极管来产生光。
LCD的工作原理
LCD组成结构
LCD由液晶层、电极、背光 源和控制器等组成。
LC分子排布方式
常见的液晶分子排列方式包 括平行排列和扭曲排列。
LCD的电压调节与控制 方式
LCD的电压调节和控制可以 通过液晶分子的扭曲来实现。

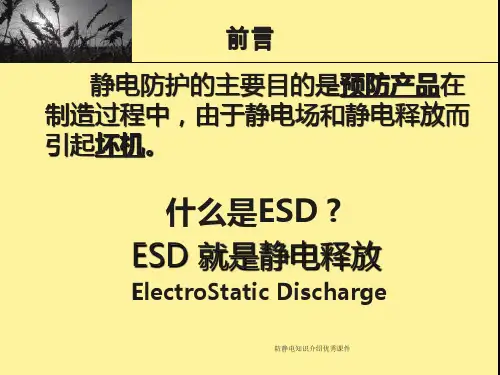

防静电知识介绍优秀课件.ppt
防静电知识介绍优秀课件
防静电知识介绍优秀课件
防静电知识介绍优秀课件
防静电知识介绍优秀课件
防静电知识介绍优秀课件
6µm
静电的破坏 2#
(Damage by Electrostatic)
防静电知识介绍优秀课件
静电的破坏 3#
(Damage by Electrostatic)
防静电知识介绍优秀课件
案例
Metal antenna
C = 1-3pF
天线在装配期间静电 放电，伤害手机的功 率放大器件PA元件
E - FIELD
静电强度（V） 静电强度（V）
10－20％RH
65－95％
35，000 12，000
6，000 7，000 20，000 18，000
1，500 250 100 600
1，000 15，000
防静电知识介绍优秀课件
静电释放方式
– 人体放电
• 人体在工作过程中产生的静电,比如组装操作员工在手 机组装过程中产生的静电释放到手机元器件上。
ESD 架子 ESD 工作台
ESD 文件架 ESD 工作面 手腕带接地点
防静电知识介绍优秀课件
ESD 椅子 ESD 地板
打螺丝夹具
防静电知识介绍优秀课件
自动化机器设备-静电接地
如SMD所有机器,FA-Router,Tester…
静电地 设备地
防静电知识介绍优秀课件
非防静电鞋
一般鞋套
防静电知识介绍优秀课件
• 间歇性失去功能 – 不能够在生产过程中测试出来 – 器件可以操作但性能不稳定,维修次数因而增加 – 约占静电破坏器件的90%
防静电知识介绍优秀课件
2000
1990
防静电知识介绍优秀课件
防静电知识介绍优秀课件
防静电知识介绍优秀课件
防静电知识介绍优秀课件
6µm
静电的破坏 2#
(Damage by Electrostatic)
防静电知识介绍优秀课件
静电的破坏 3#
(Damage by Electrostatic)
防静电知识介绍优秀课件
案例
Metal antenna
C = 1-3pF
天线在装配期间静电 放电，伤害手机的功 率放大器件PA元件
E - FIELD
静电强度（V） 静电强度（V）
10－20％RH
65－95％
35，000 12，000
6，000 7，000 20，000 18，000
1，500 250 100 600
1，000 15，000
防静电知识介绍优秀课件
静电释放方式
– 人体放电
• 人体在工作过程中产生的静电,比如组装操作员工在手 机组装过程中产生的静电释放到手机元器件上。
ESD 架子 ESD 工作台
ESD 文件架 ESD 工作面 手腕带接地点
防静电知识介绍优秀课件
ESD 椅子 ESD 地板
打螺丝夹具
防静电知识介绍优秀课件
自动化机器设备-静电接地
如SMD所有机器,FA-Router,Tester…
静电地 设备地
防静电知识介绍优秀课件
非防静电鞋
一般鞋套
防静电知识介绍优秀课件
• 间歇性失去功能 – 不能够在生产过程中测试出来 – 器件可以操作但性能不稳定,维修次数因而增加 – 约占静电破坏器件的90%
防静电知识介绍优秀课件
2000
1990
《LCD培训教材》课件
确定教学内容
确定培训目标：明确培训的目的和预期效 果
确定培训对象：了解培训对象的背景和需 求
确定培训内容：根据培训目标和对象选择 合适的教学内容
确定培训方式：选择合适的培训方式，如 讲授、讨论、案例分析等
确定培训时间：合理安排培训时间，确保 培训效果
确定培训评估：制定培训评估标准和方法， 确保培训效果得到反馈和改进
改进措施
增加互动环节， 提高学员参与
度
优化课件内容， 确保知识点准
确、全面
采用多种教学 方式，如案例 分析、小组讨
论等
定期收集学员 反馈，及时调 整课件内容和
教学方法
THANK YOU
汇报人：
汇报时间：20XX/01/01
LCD技术发展：包括TFT、OLED、 MicroLED等
LCD生产工艺：包括液晶材料、背光模组、 驱动电路等
LCD测试与维修：包括测试方法、维修技 巧等
LCD市场分析：包括市场规模、竞争格局、 发展趋势等
课件结尾
感谢：感谢参与本次培训的 学员和讲师
总结：回顾本次培训的重点 内容
展望：展望未来，鼓励学员 继续学习和进步
保持语言流畅，避免出现语法 错误和拼写错误
适当使用幽默和比喻，增加听 众的注意力和兴趣
注意语气和语调，保持亲切和 友好，避免过于严肃和刻板
使用多媒体工具
幻灯片制作软件：如PowerPoint、Keynote等 视频编辑软件：如Adobe Premiere、Final Cut Pro等 图片编辑软件：如Photoshop、Illustrator等 音频处理软件：如Audacity、GarageBand等 互动工具：如Quizlet、Kahoot等 演示工具：如Zoom、Skype等
On-Cell技术与发展ppt课件
灵敏度较差 良率较高
精选
19
TFT面板廠未來將以發展In-Cell/On-Cell式觸控技術為主
精选
20
On-Cell内嵌式触控面板市场状况解析
厂家
合作方
友达 联咏（触控IC厂商）
现状
2014年第2季正式量产机种：中兴通讯 智慧型手机机种
华映 彩晶
备注
敦泰（触控晶片厂）+酷派 （手机厂）
2013年底量产 期望扩大on-cell内嵌式 触控面板市场占有率在2014年下半持续 席卷大陆手机市场。
无盖板的sensor制作： TFTLCD CF玻璃直接做盖板用，sensor制作在TFTLCD盒内 CF面，支持单层单点加手势、单层多点毛毛虫、单层多点搭桥（ 友达）。
精选
23
难点 On-Cell TFTLCD的优势与目前的
集成on-cell触控功能显示屏
优点：
1.半成品是标准品，通用性强， 2.可长单生产，降低生产管理成本； 3.与显示屏+sensor功能片组合模式对比，在材料成本方面更低。
TFT LCD面板
AMOLED面板
表面玻璃 感应线路 粘结剂
偏光片 彩色滤光片
液晶 TFT背板
OGS
表面玻璃 粘结剂
偏光片 彩色滤光片
液晶 感应线路 TFT背板
In-cell
表面玻璃 粘结剂
表面玻璃 粘结剂
偏光片 感应线路 彩色滤光片
液晶 TFT背板
偏光片 感应线路 封装玻璃
OLED TFT背板
On-cell
SENSOR on 封装Glass Polariser 封装Glass SENS负OR极on TFT-Glass Organice层 正极&TFT-Glass
精选
19
TFT面板廠未來將以發展In-Cell/On-Cell式觸控技術為主
精选
20
On-Cell内嵌式触控面板市场状况解析
厂家
合作方
友达 联咏（触控IC厂商）
现状
2014年第2季正式量产机种：中兴通讯 智慧型手机机种
华映 彩晶
备注
敦泰（触控晶片厂）+酷派 （手机厂）
2013年底量产 期望扩大on-cell内嵌式 触控面板市场占有率在2014年下半持续 席卷大陆手机市场。
无盖板的sensor制作： TFTLCD CF玻璃直接做盖板用，sensor制作在TFTLCD盒内 CF面，支持单层单点加手势、单层多点毛毛虫、单层多点搭桥（ 友达）。
精选
23
难点 On-Cell TFTLCD的优势与目前的
集成on-cell触控功能显示屏
优点：
1.半成品是标准品，通用性强， 2.可长单生产，降低生产管理成本； 3.与显示屏+sensor功能片组合模式对比，在材料成本方面更低。
TFT LCD面板
AMOLED面板
表面玻璃 感应线路 粘结剂
偏光片 彩色滤光片
液晶 TFT背板
OGS
表面玻璃 粘结剂
偏光片 彩色滤光片
液晶 感应线路 TFT背板
In-cell
表面玻璃 粘结剂
表面玻璃 粘结剂
偏光片 感应线路 彩色滤光片
液晶 TFT背板
偏光片 感应线路 封装玻璃
OLED TFT背板
On-cell
SENSOR on 封装Glass Polariser 封装Glass SENS负OR极on TFT-Glass Organice层 正极&TFT-Glass
手机基本原理与电路结构
作用：对最终发射信号进行功率放大，以使发射信 号有足够的功率经天线辐射出去。 前级输出的最终发射信号，基本可达到－5dB以上，但 都不足以进行远距离传输，要进行远距离传输，就必须 使最终发射信号加大功率，才能通过天线辐射出去。
功率放大器通常用PA来表示。
17
G、功率控制器
作用：对功率大器的功率放大等级进行调节控制， 从而保证发射电路的正常工作。
一、手机电路的读图技巧
1. 首先应熟练掌握前面几章讲的电路结构与基本原理知识； 2. 判断所读电路是属于哪种类型的电路结构；（宏观指导）
3. 画出所确定后的电路结构的组成框图。如，判断出它的 接收电路是属于超外差一次接收机的话，则画出其电路 结构框图；（画结构框图）
4. 按照组成框图，对所读电路图和主板上的组成元件进行 分块。如划分出天线电路模块、低噪声放大模块、功率 放大模块、功控放大模块。（逐级划分）
6、功率控制参考电平：
该信号到发射机功率控制电路的电压比较器，与功 率控制电路中的取样电压进行比较，以输出功率控制信 号控制发射功率的大小。
31
7、接收、发射启动控制信号：
控制接收、发射电路的启动。接收的英文标识为 RXEN、RXON，发射的则为TXEN、TXON。
接收启动控制信号，手机一开机，接收电路开始工 作（开机找网）。若RXEN信号不正常，则接收机肯定 不能正常工作。
1. 手机的开机原理框图； 2. 手机开机的条件； 3. 讲解一般手机的开机流程。（结合原理框图）
28
第二节、手机中一些常见控制信号的介绍。
一、手机中一些常见控制信号的介绍。
1. 充电控制信号； 2. 开机维持信号； 3. AFC（自动频率控制信号） 4. 频率合成控制信号 5. 频段切换控制信号 6. 功率控制参考电平 7. 接收、发射启动信号 8. 各种电源的启动控制信号 9. 存储器的片选信号
功率放大器通常用PA来表示。
17
G、功率控制器
作用：对功率大器的功率放大等级进行调节控制， 从而保证发射电路的正常工作。
一、手机电路的读图技巧
1. 首先应熟练掌握前面几章讲的电路结构与基本原理知识； 2. 判断所读电路是属于哪种类型的电路结构；（宏观指导）
3. 画出所确定后的电路结构的组成框图。如，判断出它的 接收电路是属于超外差一次接收机的话，则画出其电路 结构框图；（画结构框图）
4. 按照组成框图，对所读电路图和主板上的组成元件进行 分块。如划分出天线电路模块、低噪声放大模块、功率 放大模块、功控放大模块。（逐级划分）
6、功率控制参考电平：
该信号到发射机功率控制电路的电压比较器，与功 率控制电路中的取样电压进行比较，以输出功率控制信 号控制发射功率的大小。
31
7、接收、发射启动控制信号：
控制接收、发射电路的启动。接收的英文标识为 RXEN、RXON，发射的则为TXEN、TXON。
接收启动控制信号，手机一开机，接收电路开始工 作（开机找网）。若RXEN信号不正常，则接收机肯定 不能正常工作。
1. 手机的开机原理框图； 2. 手机开机的条件； 3. 讲解一般手机的开机流程。（结合原理框图）
