怎么用万用表测电阻

怎么用万用表测电阻用万用表测电阻步骤：1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。

在需要测量电阻时，我们首先要调到欧姆档。

一般有：×1，×10，×100，×1000几个挡位。

2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。

如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。

调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。

2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。

但是由于电池已经使用使用使用使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。

3、选择倍率利用万万万万用用用用电表测电阻表测电阻表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。

例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。

如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。

一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。

例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。

如果万用万用万用万用电表无×10k倍率挡，则可选最接近的挡。

如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的.现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。

电阻的检测方法

电阻的检测方法电阻是电路中常见的元件，它的作用是限制电流，使电流按照一定的规律流动。

在电路中，我们经常需要对电阻进行检测，以确保电路的正常工作。

下面我们将介绍几种常见的电阻检测方法。

1. 万用表检测法。

万用表是一种常用的电工测量仪器，它可以用来测量电阻。

在使用万用表检测电阻时，首先要将电路断开，确保电路中没有电流通过。

然后将万用表的两个探针分别连接到电阻的两端，读取万用表上的电阻数值。

需要注意的是，万用表的测量范围要比待测电阻的阻值大一些，以保证测量的准确性。

2. 电压法检测。

电压法检测是一种简单直观的电阻检测方法。

将待测电阻接入电路中，通过外加的电压，测量电阻两端的电压值，再根据欧姆定律计算电阻的阻值。

这种方法适用于对电阻进行快速检测，但需要注意的是，外加电压不宜过大，以免损坏电阻。

3. 桥式电路法检测。

桥式电路法是一种精密的电阻检测方法，它可以用来测量较小阻值的电阻。

通过调节桥路中的电阻，使得桥路平衡，再根据平衡条件计算待测电阻的阻值。

这种方法的优点是测量精度高，适用于对电阻阻值有较高要求的场合。

4. 示波器法检测。

示波器是一种用来观测电信号波形的仪器，它也可以用来测量电阻。

将待测电阻接入电路中，通过示波器观测电阻两端的电压波形，再根据波形的特征计算电阻的阻值。

这种方法适用于对电阻的动态特性进行分析。

综上所述，电阻的检测方法有很多种，我们可以根据实际情况选择合适的方法进行检测。

在进行电阻检测时，需要注意安全问题，确保电路断开、电压合适，并选择合适的检测仪器进行测量，以保证测量的准确性和可靠性。

希望以上内容能对大家有所帮助。

简述用万用表测量电阻阻值的步骤

简述用万用表测量电阻阻值的步骤
使用万用表测量电阻阻值是一种常见的方法,可以方便快捷地确定电阻的值。

以下是测量电阻阻值的步骤:
1. 选择合适的万用表。

通常,选择万用表的电阻测量范围是1kΩ到10kΩ之间。

如果不确定电阻的值,可以选择范围更小的万用表,例如50kΩ到100kΩ。

2. 连接电阻的两端。

将电阻的两端分别连接到万用表的表笔上,并保持连接牢固。

3. 调节万用表的表笔。

通过旋转万用表的表笔,可以调整电阻与万用表之间的比例关系,直到电阻的阻值被测量到。

通常,需要调整两个表笔之间的夹角,使电阻的阻值被测量到最小值。

4. 读取测量结果。

将万用表的读数记录下来,并乘以10倍,以获得电阻的阻值。

例如,如果测量的电阻是50kΩ,则将其阻值乘以10,即5000kΩ。

5. 检查测量结果。

如果不确定测量结果是否准确,可以将电阻的两端重新连接,并再次测量电阻的阻值。

如果测量结果与之前的结果不同,则需要进一步检查电阻的两端连接是否牢固,或者检查电阻是否损坏。

万用表是一种常用的测量工具,可以测量各种电阻的值。

通过正确地使用万用表,可以快速准确地确定电阻的阻值,从而进行进一步的分析和测试。

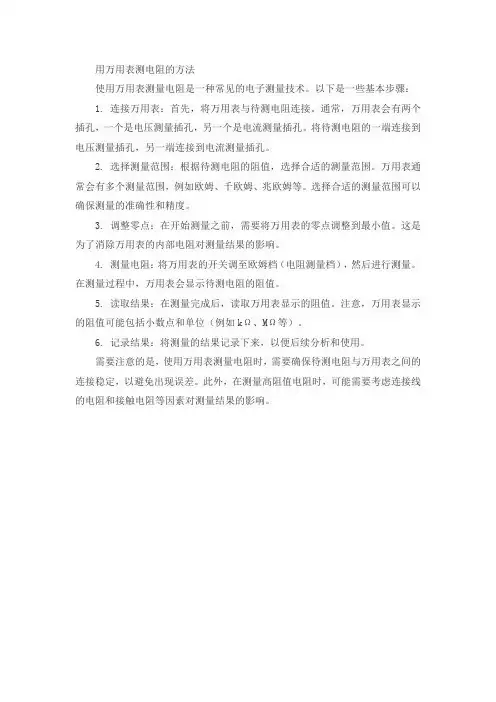

用万用表测电阻的方法

用万用表测电阻的方法
使用万用表测量电阻是一种常见的电子测量技术。

以下是一些基本步骤：
1. 连接万用表：首先，将万用表与待测电阻连接。

通常，万用表会有两个插孔，一个是电压测量插孔，另一个是电流测量插孔。

将待测电阻的一端连接到电压测量插孔，另一端连接到电流测量插孔。

2. 选择测量范围：根据待测电阻的阻值，选择合适的测量范围。

万用表通常会有多个测量范围，例如欧姆、千欧姆、兆欧姆等。

选择合适的测量范围可以确保测量的准确性和精度。

3. 调整零点：在开始测量之前，需要将万用表的零点调整到最小值。

这是为了消除万用表的内部电阻对测量结果的影响。

4. 测量电阻：将万用表的开关调至欧姆档（电阻测量档），然后进行测量。

在测量过程中，万用表会显示待测电阻的阻值。

5. 读取结果：在测量完成后，读取万用表显示的阻值。

注意，万用表显示的阻值可能包括小数点和单位（例如kΩ、MΩ等）。

6. 记录结果：将测量的结果记录下来，以便后续分析和使用。

需要注意的是，使用万用表测量电阻时，需要确保待测电阻与万用表之间的连接稳定，以避免出现误差。

此外，在测量高阻值电阻时，可能需要考虑连接线的电阻和接触电阻等因素对测量结果的影响。

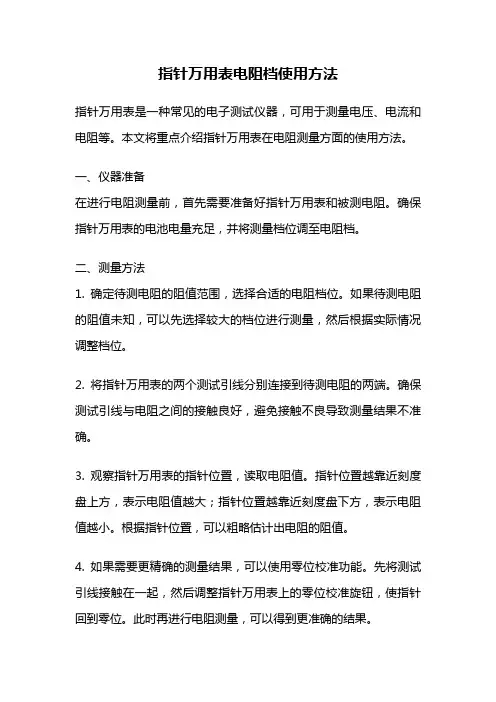

指针万用表电阻档使用方法

指针万用表电阻档使用方法指针万用表是一种常见的电子测试仪器，可用于测量电压、电流和电阻等。

本文将重点介绍指针万用表在电阻测量方面的使用方法。

一、仪器准备在进行电阻测量前，首先需要准备好指针万用表和被测电阻。

确保指针万用表的电池电量充足，并将测量档位调至电阻档。

二、测量方法1. 确定待测电阻的阻值范围，选择合适的电阻档位。

如果待测电阻的阻值未知，可以先选择较大的档位进行测量，然后根据实际情况调整档位。

2. 将指针万用表的两个测试引线分别连接到待测电阻的两端。

确保测试引线与电阻之间的接触良好，避免接触不良导致测量结果不准确。

3. 观察指针万用表的指针位置，读取电阻值。

指针位置越靠近刻度盘上方，表示电阻值越大；指针位置越靠近刻度盘下方，表示电阻值越小。

根据指针位置，可以粗略估计出电阻的阻值。

4. 如果需要更精确的测量结果，可以使用零位校准功能。

先将测试引线接触在一起，然后调整指针万用表上的零位校准旋钮，使指针回到零位。

此时再进行电阻测量，可以得到更准确的结果。

三、注意事项1. 在进行电阻测量时，应尽量避免在带电状态下进行操作，以免发生触电事故。

2. 测量引线应保持干燥，避免接触潮湿环境。

3. 测量结束后，应将电阻档位调回初始位置，并将指针万用表放置在干燥通风的地方。

四、常见问题解答1. 为什么在测量前要将测试引线接触在一起进行零位校准？答：零位校准可以消除测试引线电阻的影响，确保测量结果更准确。

2. 如果待测电阻的阻值超过了最大测量范围怎么办？答：如果待测电阻的阻值超过了最大测量范围，需要选择更大的测量档位进行测量，或者使用其他测量仪器进行测量。

3. 为什么测量结果可能与待测电阻的实际阻值存在一定误差？答：测量误差可能由测试引线的接触不良、电池电量不足、仪器本身的精度等因素造成。

指针万用表是一种简单易用的电子测量仪器，通过掌握正确的使用方法，可以准确测量电阻值。

在使用过程中，需要注意操作规范和安全事项，以确保测量结果的准确性和人身安全。

数字万用表测试阻值的原理

数字万用表测试阻值的原理数字万用表是一种常用的测试电路参数的工具，其中之一就是测试阻值。

那么，数字万用表是如何测试阻值的呢？下面将从基本原理、测量方法以及相关注意事项三个方面进行详细介绍。

1.基本原理：数字万用表测量电阻值的基本原理是利用欧姆定律，通过在待测电阻上加上一定的电压，同时将电流测量到的大小与所加电压之比来计算电阻值。

根据欧姆定律，电阻值R等于电压U与电流I之比，即R=U/I。

2.测量方法：（1）选择合适的测量档位：在数字万用表上一般有多个测量档位可供选择，根据所要测量电阻的范围大小选择合适的档位。

若电阻值未知，则先从大档位开始测量，若数值过大则逐渐减小测量档位，直到能够显示精确数值。

（2）连接测试电路：将被测电阻与数字万用表的两个测量引线分别连接到待测电路的两端，确保接触良好，避免接触不良造成测量误差。

（3）记录测量数值：启动数字万用表，等待一段时间使其稳定后，读取显示屏上的电阻数值，并进行记录。

需要注意的是，不同型号的数字万用表显示方式可能会有所不同，有些可能会显示阻值的单位，如欧姆（Ω）。

（4）计算实际电阻值：根据所测得的电压和电流值，应用欧姆定律计算出实际的电阻值。

当然，现代的数字万用表已经内置了计算功能，可直接显示实际电阻值，无需手动计算。

3.注意事项：（1）杜绝接触不良：测量前应确保被测电路的两端及测量引线的接触良好，尤其是插针与待测电路之间的连接必须牢固，以免引起测量误差。

（2）避免干扰：在数字万用表测试过程中，应尽量避免外界电磁场、电压干扰等对测量结果的影响，例如在测量电阻时远离强磁场、高频电磁辐射源等。

（3）选择合适的测量档位：根据待测电阻的范围，选择合适的测量档位可提高测量的精确度。

使用过小的档位可能导致溢出，而过大的档位可能导致测量值过小，影响准确性。

（4）观察显示值的稳定性：在进行测量时，注意观察显示屏上数值的稳定性。

若数值能够稳定在一个固定值附近，则可认为是较为准确的测量结果。

电阻的测量方法

电阻的测量方法电阻是电路中常见的元件，它的作用是限制电流，调节电路中的电压和电流。

在电子设备和电路维护中，经常需要对电阻进行测量。

正确的电阻测量方法可以保证电路工作的稳定性和可靠性。

本文将介绍几种常见的电阻测量方法，希望能对大家有所帮助。

1. 万用表测量法。

使用万用表是最常见的电阻测量方法。

首先，将万用表的测量档位调整到电阻量程。

然后，将待测电阻两端的引线分别接到万用表的两个测量端口上。

在测量过程中，要确保待测电路处于断电状态，以免影响测量结果。

根据万用表上的示数，即可得到待测电阻的阻值。

2. 桥式测量法。

桥式测量法是一种精密的电阻测量方法，适用于对电阻精度要求较高的场合。

它利用电桥原理，通过比较待测电阻与已知电阻的比值来确定待测电阻的阻值。

桥式测量法需要专用的电桥仪器，操作相对复杂，但可以得到较为准确的测量结果。

3. 示波器测量法。

示波器测量法是一种利用示波器测量电阻的方法。

它适用于对电阻变化规律进行观察和分析的场合。

示波器可以显示电阻元件两端的电压波形，通过测量波形的特征参数，可以间接得到电阻的阻值。

示波器测量法对于快速变化的电阻或者需要进行动态分析的电路有较大的优势。

4. 数字电桥测量法。

数字电桥是一种利用数字技术进行电阻测量的仪器。

它具有测量速度快、精度高、操作简便等优点。

通过数字电桥可以直接得到待测电阻的阻值，而且可以进行自动记录和数据处理。

数字电桥广泛应用于电子设备的维护和检测领域。

总结：电阻的测量方法有很多种，每种方法都有其适用的场合和特点。

在实际工作中，我们要根据具体情况选择合适的测量方法，以确保测量结果的准确性和可靠性。

同时，对于不同的测量方法，我们也要熟练掌握其操作技巧，提高工作效率和准确性。

希望本文介绍的电阻测量方法对大家有所帮助，谢谢阅读！。

简述用数字万用表测量电阻的方法

用数字万用表测量电阻的方法数字万用表是一种常用的电测仪器，可以测量电阻、电压和电流等多种电学量。

其中，测量电阻是数字万用表最基本的功能之一。

下面将详细介绍使用数字万用表测量电阻的方法。

一、选择测量范围数字万用表通常有多个测量范围，测量电阻时需要选择合适的范围。

测量范围的选择原则是：尽量使用大量程，以确保测量精度和安全性。

如果被测电阻的阻值较小，应选择小量程，以避免过量程造成的测量误差。

二、连接测试导线数字万用表一般有红色和黑色两根测试导线，测量电阻时需要将这两根导线分别连接到被测电阻的两端。

连接时应注意避免短路和误接，以免损坏数字万用表或造成测量误差。

三、读取测量结果连接好测试导线后，即可读取数字万用表显示的电阻值。

通常数字万用表会显示一个四位数的电阻值，单位为欧姆 (Ω)。

读取结果时应注意观察数字万用表的显示界面，了解各个数字的含义和测量精度。

四、注意事项和常见问题解决方法使用数字万用表测量电阻时，需要注意以下几点:1. 测量前要断开被测电路，以避免测量时对电路造成影响。

2. 连接测试导线时要注意正确连接，避免短路和误接。

3. 测量时如果选择过量程，可能会造成测量误差或损坏数字万用表。

4. 数字万用表的测量精度和电池寿命等因素都会影响测量结果，需要注意定期校准和更换电池。

在使用数字万用表测量电阻时，可能会遇到一些常见问题，如测量结果偏差大、数字万用表无法测量电阻等。

这些问题的解决方法如下:1. 测量结果偏差大：可能是由于数字万用表电量不足、测试导线接触不良或选择量程不当等原因造成。

可以尝试更换电池或重新连接测试导线，并检查量程选择是否正确。

2. 数字万用表无法测量电阻：可能是由于测试导线短路或接线端子损坏等原因造成。

指针式万用表检测电阻方法图解

指针式万用表检测电阻方法图解假如对测量电阻精度的要求不髙，我们可用万用表欧姆挡来测量。

详细测量阻值步骤：
1.万用表电阻挡调零
将选择开关置于RX100挡或RXlk挡，将两表笔短接，调整欧姆挡零位调整旋钮，使表针指向电阻刻度线右端的零位。

2.测量电阻阻值
为了提髙测量阻值的精度，应依据被测电阻标称值的大小来选择量程，测量时应使指针指示值尽可能落在全刻度起的20%?80%弧度范围内。

用万用表表笔分别接触被测电阻两引脚进行测量。

正确读出欧姆挡所指电阻的读数，再乘以倍率（RX100挡应乘100, KXlk挡应乘1000,…）后得到的就是被测电阻的阻值。

3.测量时要留意的地方
在测试时过程中，留意手千万触及表笔和电阻两端的导电部分，以免人体电阻影响测量的精确性。

假如电阻在电路板上，被测电阻至少要从电路中焊开一个头，避开对测量产生的影响。

电阻测量图如图所示。

图电阻测量图
以上方法是万用表检测电阻的简洁介绍，把握了这种方法，家里的一些小电器坏了，就不用愁了，说不定小白也能知道电器毛病了，
这种方法对初学者还是很简洁把握的。

使用万用表测量电阻的方法与技巧

使用万用表测量电阻的方法与技巧电阻是电路中常见的元件之一，它用于限制电流的流动。

为了检测和测量电路中的电阻值，我们可以使用一种称为万用表的仪器。

本文将介绍使用万用表测量电阻的方法和技巧。

一、准备工作在开始测量电阻之前，我们需要做一些准备工作：1. 确保电路处于断电状态，以免造成任何安全问题。

2. 根据电阻值的范围选择合适的万用表档位。

如果电阻值较小，选择较低的档位；如果电阻值较大，选择较高的档位。

在选择档位时，应尽量选择能够涵盖待测电阻范围的最小档位，以提高测量的精度。

二、测量方法使用万用表测量电阻的方法如下：1. 将万用表轻轻地连接到待测电阻的两个引脚上。

确保引脚与电阻引脚紧密接触，以避免测量误差。

2. 确保仪表的示数稳定后，读取测量结果。

万用表通常会提供一个稳定的示数，也可以在屏幕上显示平均值。

如果示数不稳定，可以轻轻调整引脚的位置，直到获得一个稳定的示数。

3. 如果需要连续测量多个电阻，应断开电路，等待电阻恢复到原始状态后再进行下一次测量。

三、技巧与注意事项在使用万用表测量电阻时，有一些技巧和注意事项需要牢记：1. 需要注意电阻的精度。

不同类型的电阻有不同的精度要求，应选择符合要求的万用表进行测量。

2. 避免使用过高的电压或大电流测量电阻，以免损坏仪表或电路。

3. 当测量电阻时，避免同时触碰电阻的两个引脚，否则可能会影响测量结果。

4. 阅读万用表的使用说明书，了解仪表的功能和特点，以更好地进行测量。

四、经验分享以下是一些实际经验分享，可以帮助提高测量电阻的准确性和效率：1. 在测量小阻值时，可以将万用表的两个引脚短接在一起，并记录示数。

然后将测量的电阻与短接时的示数相减，即可得到准确的电阻值。

2. 在测量电阻时，可以先预估一个大致的电阻值范围，然后选择合适的档位进行测量。

这样可以提高测量的准确性。

3. 在测量电阻时，如果发现示数非常小或非常大，可能说明选择的档位有误。

此时应该切换到更合适的档位进行测量。

数字万用表测电阻读数方法

数字万用表测电阻读数方法
数字万用表是一种常用的电测仪器，可以用来测量电压、电流、电阻
等电学量。

下面我们来介绍一下数字万用表测电阻的读数方法。

1. 准备工作
在使用数字万用表测电阻前，需要进行一些准备工作：
首先，将数字万用表的旋钮拨到电阻测量档位，通常为Ω。

其次，断开被测电阻两端的电源，避免测量时造成误差或损坏万用表。

最后，选取合适的测量引线，将黑色引线插到数字万用表的COM（公
共端），将红色引线插到数字万用表上的VΩ（电阻）端。

2. 测量电阻
将测量引线连接到被测电阻的两端，注意引线连接的稳固性和正确性。

要求被测电阻的值比所使用万用表的最小量程大一个数量级，这时候
读数精确度最高。

在连接引线后，数字万用表上会显示被测电阻的阻值，单位为欧姆
（Ω）。

3. 读取电阻值
在读取电阻值时，需要注意以下几个方面：
首先，如果所测量的电阻为正常值，则直接读取显示数值即可。

其次，如果被测电阻的值超出表头上的量程，数字万用表会在显示屏
上显示“1”或“OL”等提示信息，此时需要重新调整测量档位，选择更大
的测量范围，并重新连接引线。

最后，需要对读数进行单位换算，根据电阻测量档位上的量程范围改
变单位。

比如，如果读数为100Ω，则对应的万用表量程范围是200Ω，读数可以表示为0.5kΩ。

总结
数字万用表测电阻的读数是比较简单的操作，只需要遵循准备工作的
要求，正确连接引线，选择合适的测量档位以及进行有效的单位换算
就可以了。

当然，正确使用数字万用表的技巧需要多练习，掌握技巧
后就可以轻松测量电阻了。

简述万用表测量电阻的方法

简述万用表测量电阻的方法
万用表是一种常见的电子测试仪器，可以用于测量电阻、电压、电流等电学量。

下面我们来简单介绍一下万用表测量电阻的方法。

1. 准备工作
首先，我们需要将万用表选择到电阻测量档位。

一般来说，电阻测量档位会标注为“Ω”符号。

此外，我们还需要保证测试电路已经断开，以免测试结果受到外界干扰。

2. 连接测量电路
将测试电路中的电阻两端分别连接到万用表的两个插头上。

一般来说，红色插头连接正极，黑色插头连接负极。

3. 读取测量结果
当电路连接完成后，万用表会显示出当前电路中的电阻值。

通常情况下，万用表的显示屏上会同时显示出单位（Ω）。

如果需要多次测量，我们需要注意将测试电路恢复到断开状态，避免上一次测试结果对下一次测试结果产生干扰。

总之，使用万用表测量电阻的方法比较简单，只需要将万用表选择到电阻测量档位，将测试电路连接好，并读取测量结果即可。

但需要注意的是，万用表的使用都需要保证测试安全，尤其是在高电压环境下，我们需要格外小心谨慎。

- 1 -。

万用表测量电阻的方法

万用表测量电阻的方法
首先，确保电路处于断电状态，以免发生触电事故。

然后，将待测电阻器件从
电路中取下，以确保测量的准确性。

接着，将万用表旋钮拨至电阻测量档位，并调整量程，使之稍大于待测电阻的预估值。

接下来，将待测电阻器件的两端引线分别与万用表的两个测量引线相连，确保连接牢固，避免接触不良导致测量不准确。

在连接完成后，等待数秒钟，直到万用表的数值稳定下来。

如果是数字万用表，直接读取显示屏上的电阻数值即可；如果是模拟万用表，则需要通过刻度盘上的指针来读取电阻数值。

需要注意的是，读数时要注意小数点的位置，以免出现读错数值的情况。

在测量完成后，及时断开连接，将待测电阻器件重新安装到电路中。

此外，还
需要注意一些测量电阻时的常见问题，比如测量引线的接触不良、待测电阻器件本身的损坏等，都可能导致测量结果不准确，因此在测量时需要仔细检查和排除这些可能出现的问题。

总的来说，使用万用表测量电阻的方法并不复杂，只需要注意一些细节和技巧
即可。

希望以上内容能够对大家在实际工作中有所帮助。

如何正确使用万用表进行电阻测量

如何正确使用万用表进行电阻测量电阻是电路中常见的一个参数，我们常常需要对其进行测量以确保电路正常运行。

而万用表作为电子测量仪器的一种，被广泛应用于电路测量中，尤其是电阻的测量。

本文将介绍如何正确使用万用表进行电阻测量。

一、准备工作在使用万用表测量电阻之前，首先要做好一些准备工作。

首先，确保万用表的电源电池电量充足，并检查万用表的正常工作状态。

其次，选择合适的测量量程。

根据待测电阻的大小，选择合适的测量档位。

一般情况下，选择量程略大于待测电阻的档位，能够确保测量的准确性。

二、连接万用表在进行电阻测量之前，正确连接万用表是非常重要的。

首先，将测量引线连接到万用表的电阻测量端口，通常为标有符号Ω的端口。

然后，根据待测电阻的情况，正确选择连接方式。

如果待测电阻已经与电路断开，直接将两条测量引线分别与待测电阻的两个端点相连接即可。

如果待测电阻未与电路断开，需要将测量引线分别与电路中的两个端点相连接，同时注意保持电路的工作状态。

三、测量电阻当进行电阻测量时，需注意以下步骤。

首先，转动万用表的选择旋钮或按下按钮，选择电阻测量功能，并选择合适的量程。

然后，读取万用表上显示的电阻数值。

通常，万用表会显示一个数值和单位Ω，这个数值就是电阻的测量值。

需要注意的是，为了提高测量精度，可以多次测量并取平均值。

四、注意事项在进行电阻测量时，还需要注意以下几点。

首先，要保持仪器的接触良好。

确保测量引线与电路或待测电阻的连接牢固，没有松动或虚接。

其次，要避免与其他电路元件接触。

在测量电阻时，尽量避免测量引线与其他电路元件或导线接触，以免影响测量的准确性。

最后，要遵守安全操作规范。

在进行电阻测量之前，先确保没有电流通过待测电阻，以免给自己或电路带来危险。

结语本文简要介绍了如何正确使用万用表进行电阻测量。

通过正确的连接和操作步骤，能够确保电阻测量的准确性和安全性。

需要注意的是，电阻测量要谨慎操作，遵循仪器的使用说明，并充分了解电路的工作原理和特点，以提高测量效果。

使用万用表测量电阻方法及注意事项

使用万用表测量电阻方法及注意事项
一、使用万用表测量电阻的方法如下：
1. 将万用表的红线表笔插到正极性“＋”孔，黑线插针插到负极性“－”孔，并将万用表打至欧姆（Ω）档。

2. 选择万用表量程，欧姆档量程从小到大依次是：导通档、×1、×10、×100、×1K、×10K。

3. 测量前先检查万用表欧姆档状态，当红黑表笔开路时，万用表表针不动，指示在“∞”位，表示无穷大；当红黑表笔搭接时，表针指示为“0”，当不为0时，应调整表面右上角“0Ω·ADJ”旋钮至0。

4. 测量时，将红、黑表笔点到被测线路或元器件的两端，读出指针指示的读数（表盘最上一排Ω刻度）。

5. 测量电阻R＝表盘读×选择的档位电阻倍率。

二、以下是测量电阻时的注意事项：
1. 在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。

2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。

如需换档，应先断开表笔，换档后再去测量。

3. 万用表在使用时，必须水平放置，以免造成误差。

同时，还
要注意到避免外界磁场对万用表的影响。

4. 在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

5. 使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部分，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

万用表测试电阻阻值操作指引

一、操作步骤：
1、将红、黑表笔分别对应插入“VΩHz”和“COM”两个接线孔内,按下“POWER”键开机,将
转换旋钮并关调节到导通测试档(“”),然后所红、黑色表笔互连,此时蜂呜器叫
响表示笔与万用表连接好。

2、根据电阻阻值调节转换开关到适当的“Ω”档,电阻阻值在200Ω以下调节到200Ω档,电
阻阻值大于200Ω小于2KΩ调节到“2KΩ”档,依此类推。

3、转换开关调整到合适后,将红、黑两表笔互连查看LCD显示为“0”后将两表笔端分别紧
按在电阻的两端，读取记录LCD显示的值，转换开关在“200Ω”档时单位为“Ω”，转
换开关在“2KΩ-200KΩ”档时单位为“KΩ”，转换开关在“2MΩ-200MΩ”档时单位为
“MΩ”。

4、确认测试值是否在标称阻值允许误差范围之内,超出范围内为不合格。

如：规格为1KΩ±10%,测试值在0.9KΩ-1.1KΩ范围内为合格,超出此范围为不合格。

二、注意事项:
1、使用的万用表确认已校验OK。

2、测量前确认万用表电池电量充足。

3、测试结束时不要忘记关机。

万用表圆形电阻

万用表圆形电阻
万用表可以用来测量圆形电阻器的阻值。

以下是使用万用表测量圆形电阻器阻值的基本步骤：
1.准备工作：确保万用表电池充足且处于良好工作状态，将红色表笔插入VΩmA档位，
黑色表笔插入COM端。

2.选择合适量程：如果不确定电阻的具体阻值，应先从最大量程开始测量，然后逐步减小
量程，直至获得最佳读数精度。

3.调零：在选择了适当的量程后，短接两个表笔以调整指针到零位，保证测量的准确性。

4.连接测试：将两个表笔连接到电阻器的两端进行测量，注意接触要良好，否则会影响测
量结果。

5.读取数值：观察万用表的显示屏，如果显示为"0"通常意味着电阻非常小或短路；如果
显示“.0L”或类似表示，则意味着电阻无穷大或开路；显示的具体数值即为实测电阻值。

6.分析结果：如果万用表没有显示数据，可能是电阻器损坏或者所选量程不够，需要更换
更大量程进行测试。

在进行测量时，还需要注意以下几点：
1.尽量在电阻器不通电的情况下进行测量，以免其他电路元件影响测量结果。

2.测量环境应该尽量避免电磁干扰，以免对测量结果造成影响。

3.如果被测电阻值很高，例如10MΩ，确保万用表的内阻（通常是1GΩ）足够高，这样
其对测量结果的影响可以忽略不计。

通过以上步骤，您可以准确地测量出圆形电阻器的阻值。

如果在测量过程中遇到问题，可以参考万用表的使用说明书，或咨询专业人士。
