燃气标志桩设置规范
燃气公司管道标识管理规定

2.1.7标志桩的颜色应符合下列规定:
2.1.7.1标志桩的基色应为白色。标志桩上的文字和数字应为红色。
2.1.7.2标志桩的顶部应为橙黄色(Y100M70,高度为50mm
2.1.7.3橙黄色的下端应有20mn高度的反光带。
2.1.7.4当标志桩用作转角桩时,应在标志桩顶部用箭头示意。箭 头
燃气公司管道标识管理规定
1.总则
1.1为了规范燃气管道设施标识的设置,保护燃气管道及设施,根 据
国家及行业标准,结和燃气公司的具体情况制定本规定。
1.2本规定适用于燃气公司在新建设、改建、扩建燃气管道及设施 时
相关标识的应用、安装、验收和日常维护。
1.3本规范提及的表示材料应符合国家和本市现行的有关标准的规
的颜色应为绿色。
2.1.8标志桩的安装应符合下列规定:
2.1.8.1标志桩基础应浇筑混凝土固定,确保安装稳固。
2.1.8.2标志桩应垂直安装。
1、警示色区;2、图形符号பைடு நூலகம்3、警示语;4、转角;5、里程号
2.2警示牌
2.2.1警示牌宜采用非金属复合材料。
2.2.2警示牌宜设置在以下地点:
2.2.2.1易发生或已多次发生危及管道安全行为的区域。
2.2.6警示牌的内容可包括警示锚地、开挖标志、警示用语、管道
2.132其他压力级制管道标志桩应为三角形柱体。
2.1.4标志桩的尺寸可按以下规定选取。
2.141立方体标志桩的尺寸为150mM150mM1000mm
2.1.4.2等边三角形柱体标志桩的尺寸为bxh:150mm< 1000mm
2.1.5标志桩的内容必须包含管道权属单位名称、警示用语、联系 电话。
燃气管道标志桩埋设距离依据

燃气管道标志桩埋设距离依据说起燃气管道标志桩,很多人可能觉得这玩意儿离自己挺远的,反正自己家里也没见过,和自己有什么关系呢?其实你可别小看这小小的标志桩,它在保障我们生活的安全方面可是有着“举足轻重”的作用。
尤其是说到埋设的距离,那就更加重要了。
你要知道,燃气管道这东西,一旦出现问题,后果可真是不堪设想。
说白了,燃气管道埋得太深或者太浅都不行,得讲究一个“度”才行。
你想啊,埋得太浅了,风一吹,标志桩就“跑”了;埋得太深,出了问题,咱们都不知道管道的“身世”,这不是拿生命开玩笑嘛。
所以说,燃气管道标志桩到底埋多深才合适呢?其实这背后有着严格的规定呢。
按照国家标准,标志桩得距离管道中心线的距离最少得有1.5米。
这么说吧,你想象一下,假如你家门口正好有一条燃气管道在地下走,如果标志桩离管道太近,不仅自己弄不好有时候连邻居家也会一不小心碰到。
你说,这可真是个大麻烦。
再说了,标志桩是用来标示管道走向的,必须得有足够的距离才能让别人一眼看清楚,别让人家不小心把它撞了,或者盖住了。
说到标志桩的埋设距离,咱们不能只考虑“美观”这一点。
因为,燃气管道管得不好,轻则发生泄漏,重则可能导致爆炸事故。
这事儿如果没处理好,后果可大了。
你看,那个埋得稍微浅一点的标志桩,一旦不小心被铲车弄翻了,甚至碰到了一点,就可能出现问题。
那时候,你再后悔就晚了。
咱们说实话,标志桩的设计原则就是要让人能及时发现,万一哪儿有问题,方便修复。
想象一下,如果标志桩埋得太深,埋在地下,你哪能看得见,万一发生了问题,你根本就不知道标志桩在哪里,挖开了才知道管道的具体位置,这还得浪费时间和力气。
所以,距离就得精准,既不能太近,也不能太远,得有个合适的距离,才算靠谱。
对了,你要是想知道多远才合适,那也不是随便说说的。
根据不同的情况,燃气管道的标志桩距离是有具体规定的。
比如,在一些特别复杂的地理环境中,可能得要求标志桩距离更远一点。
这是因为地形复杂,标志桩的作用就更重要。
燃气标志桩设置规范

在此录入文字标题
ቤተ መጻሕፍቲ ባይዱ
燃气标志桩
标志桩规格: 标志桩(喷涂):规格为800*120*120,6mm—8mm 壁厚; 标志桩(凹刻):规格为800*120*120, 6mm—8mm 壁厚; 标志桩(喷涂):规格为1000*120*120, 6mm—8mm 壁厚; 标志桩(凹刻):规格为1000*120*120, 6mm—8mm 壁厚; 标志桩(喷涂):规格为800*150*150, 6mm—8mm 壁厚; 标志桩(凹刻):规格为800*150*150, 6mm—8mm壁厚;
贰
燃气标志桩
随着天然气的快速发展,燃 气事业又进入了一个新的发 展阶段。燃气管网和各种设 施在高速建设之中,城市其 它项目的建设,立体化施工、 打桩、开挖、定向穿越等施 工给燃气管线的安全运行带 来隐患。燃气管道设施的保 护成为燃气企业安全工作的 重点。燃气管道新材料的应 用,尤其是聚乙烯燃气管道 的应用,也给日后燃气管线 的查找,追溯和管理提出新 的要求。
标志桩的安装间距可大于100m.特 殊地段,事故多发地段可以缩短 安装间距.标志桩的正面应包含警 示用语并面向道路,标志桩基础 应浇筑混凝土固定,确保安装稳 固。标志桩应垂直安装。 标志桩的形状应符合下列规定: 1、高压和超高压管道标志桩应为 立方体,由桩和桩帽组成. 2、其他压力级制管道标志桩应为 三角形柱体. 3、当标志桩用作转角桩时,应在 标志桩顶部用箭头示意。箭头的 颜色应为绿色。
壹
燃气标志桩
标志桩按材质分类: 1.玻璃钢标志桩 2.混凝土 标志桩 3.塑钢标志桩(pvc标志桩)4复合材 料标志桩(smc标志桩) 标志桩的形状:方形、圆形、三角形。 标志桩的国标规格一般为 :800*120*120mm, 800*150*150mm ,800*120*120mm 标志桩长度:1 m、1.5m。特殊规格可按要求定制。 标志桩适用于:燃气、石油、交通、供水、石化、 广电、供电、通讯、预埋光缆的地面标志。性能 特点:抗撞性能强、耐冲击、耐老化、适温性能 好、使用寿命长。抗腐蚀、不变形、不褪色。标 志显眼。投资省、成本低、效果好。轻巧,安装 方便,便于施工。美观、大方。阻燃性高。
天然气标志桩施工标准

天然气标志桩施工标准嘿,你知道吗?在工程建设的大舞台上,就像超级英雄要有专属装备一样,天然气标志桩的施工也有它的“超级标准”,要是不遵守,小心天然气管道这个“神秘能源宝库”被误触而引发大灾难哦!**一、“精准定位大师:找对位置是关键”**在天然气标志桩的施工世界里,找准位置可不是闹着玩的!就好比你去参加一场寻宝游戏,要是一开始地点就找错了,那还寻个啥宝呀!准确的位置就像是给天然气管道穿上了一件“定位外套”,让人们能在需要的时候一下子就找到它。
这可不能马虎,要根据管道的走向、转弯处、交叉点等等关键位置来布置标志桩。
比如说在管道每隔一定距离就得有个标志桩站岗,就像站岗的士兵一样,尽职尽责地告诉大家:“嘿,天然气管道在这呢!”要是位置没找对,万一有人不小心在管道附近施工,那可就像是在炸弹旁边玩火,后果不堪设想!**二、“牢固站立勇士:稳如泰山不能倒”**标志桩要像“不倒翁”一样稳稳地立在那里!这可不是开玩笑,要是标志桩弱不禁风,一阵风就能吹倒,那还怎么给大家指引方向呀?牢固的安装就像是给标志桩打下了坚实的“根基”,让它能够在风吹雨打、人来人往的环境中依然坚守岗位。
施工的时候,一定要把基础做好,让标志桩深深地扎根在地下。
就像盖房子一样,地基不稳,房子能结实吗?如果标志桩不牢固,摇摇晃晃的,万一哪天被车撞一下或者被重物碰一下就倒了,那可就成了“失职的小可怜”,没法发挥它应有的作用啦!**三、“清晰标识达人:一目了然看得懂”**标志桩上的标识那可得清清楚楚,明明白白!这就好比给路人指方向,你要是说得含含糊糊,人家能找对路吗?清晰的标识就像是给人们送上了一张“一目了然的地图”,上面的信息得准确无误。
字体要大,颜色要醒目,让人们远远地就能看清楚。
比如写上“天然气管道,请勿挖掘”“危险,小心避让”等字样。
要是标识模糊不清,人们看不懂,那这标志桩不就成了“睁眼瞎”,完全失去了存在的意义嘛!**四、“持久耐用寿星:风吹雨打不变质”**天然气标志桩得像个“长寿的仙人”,经得起时间的考验!毕竟它不是来打酱油的,而是要长期为大家服务的。

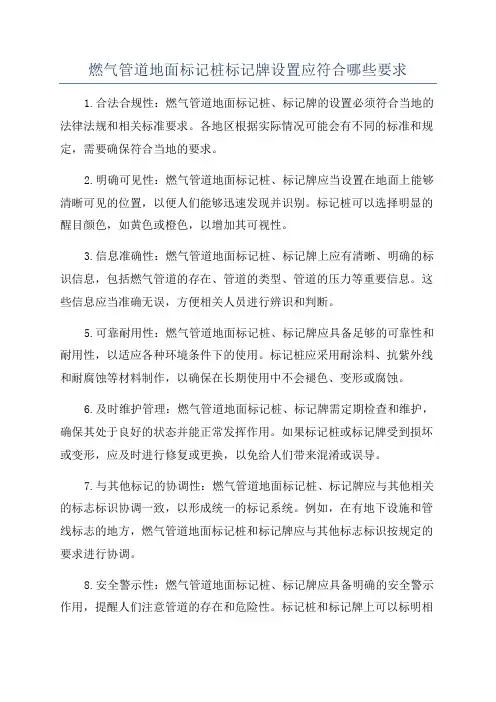

燃气管道地面标记桩标记牌设置应符合哪些要求

燃气管道地面标记桩标记牌设置应符合哪些要求1.合法合规性:燃气管道地面标记桩、标记牌的设置必须符合当地的法律法规和相关标准要求。
各地区根据实际情况可能会有不同的标准和规定,需要确保符合当地的要求。
2.明确可见性:燃气管道地面标记桩、标记牌应当设置在地面上能够清晰可见的位置,以便人们能够迅速发现并识别。
标记桩可以选择明显的醒目颜色,如黄色或橙色,以增加其可视性。
3.信息准确性:燃气管道地面标记桩、标记牌上应有清晰、明确的标识信息,包括燃气管道的存在、管道的类型、管道的压力等重要信息。
这些信息应当准确无误,方便相关人员进行辨识和判断。
5.可靠耐用性:燃气管道地面标记桩、标记牌应具备足够的可靠性和耐用性,以适应各种环境条件下的使用。
标记桩应采用耐涂料、抗紫外线和耐腐蚀等材料制作,以确保在长期使用中不会褪色、变形或腐蚀。
6.及时维护管理:燃气管道地面标记桩、标记牌需定期检查和维护,确保其处于良好的状态并能正常发挥作用。
如果标记桩或标记牌受到损坏或变形,应及时进行修复或更换,以免给人们带来混淆或误导。
7.与其他标记的协调性:燃气管道地面标记桩、标记牌应与其他相关的标志标识协调一致,以形成统一的标记系统。
例如,在有地下设施和管线标志的地方,燃气管道地面标记桩和标记牌应与其他标志标识按规定的要求进行协调。
8.安全警示性:燃气管道地面标记桩、标记牌应具备明确的安全警示作用,提醒人们注意管道的存在和危险性。
标记桩和标记牌上可以标明相关的安全提示信息,如“注意!燃气管道”、“禁止挖掘”等,以增加人们对管道的认识和警惕。
总结:燃气管道地面标记桩、标记牌的设置应符合合法合规性、明确可见性、信息准确性、标记标准化、可靠耐用性、及时维护管理、与其他标记的协调性和安全警示性等要求。
这些要求的落实能够确保人们对燃气管道的认识和警惕,提高相关安全管理工作的效果。
燃气管线标识标志桩管理标准

燃气输配管线标识标志管理标准第一章总则第一条为规范燃气输配管线标识标志的使用,保护燃气输配管线及设施,依据国家及行业标准,结合华润燃气集团管网设施标志标识管理要求和公司的具体情况制定本标准。
第二条本标准适用于新建、改建、扩建各类压力级制的燃气输配管线及设施时相关标志标识的应用、安装、验收和日常维护。
第三条燃气管道设施相关标识的应用、安装、验收和日常维护除符合本标准要求外,还应符合国家和集团现行的相关标准要求。
第四条定义燃气输配管线标识标志应能提示埋地管道的走向及相对位置,可分为地面标志、地上标志和地下标志三种形式。
标志上应标注“燃气”字样,还可根据需要选择标注其他说明性文字。
(一)燃气管道地面标志贴设置在路表面用于表明地下管道位置标识。
此类标志形状主要采用长方形、正方形、圆形或椭圆形,固定方式为钢钉打入路面。
(二)燃气管道地上标志桩设置在地上且高处地面,用于表明地下燃气管道位置、属性的图形标志。
此类标志形状一般为方形主体,采用实心或空心形式,埋置与地面。
(三)燃气管道地下标志埋设于地下,用于地下燃气管道定位、示踪的图形标志。
第二章管道设施标识标志安装要求第五条《城镇燃气输配工程施工及验收规范》中明确燃气管道设计压力大于或等于0.8MPa时,管道沿线应设置标识标志。
混凝土和沥青路面,使用铸铁地面标志;对绿化带、荒地和耕地,采用标志桩标志。
第六条地面标识标志应设置在燃气管道的正上方,并能正确、明显地指示管道的走向和地下设施。
设置位置应为管道过河两端、转弯处、三通、四通处、管道末端等,当管道正上方没有安装条件时,可设置在相对距离较近的路边绿化带内,并在标识标志上标明示意图。
第七条地面标识贴的安装间距应为10米,横过路面段安装不应少于3个;地上标志桩的安装间距不得低于25米,地面平坦、视碍少、管道顺直的情况,安装间距可放宽至50米。
第三章管道设施标志标识设计及材质要求第八条地面标志贴地面标志贴采用圆形或椭圆铸铁标志,其上需包括“天然气”、“燃气流向”和“不得移动、覆盖”等警示语。
燃气规范标志

【燃气规范】城镇燃气标志标准讯腾博燃资讯| 2016-04-12 13:57CJJT 153-20101总则1.0.1为了规范城镇燃气图形标志及其制作、使用和维护管理,发挥标志的安全警示、提示作用,制定本标准。
1.0.2本标准适用于城镇燃气生产、输配系统及各类燃气相关场所图形标志及其制作、使用和维护管理。
1.0.3城镇燃气标志应由安全色、图形符号及文字构成,且应具有简单、易懂、易识别的特性,应能传达明确而特定的警示信息。
1.0.4城镇燃气图形标志及其制作、使用和维护管理除应符合本标准外,尚应符合国家现行有关标准的规定。
2术语2.0.1禁止标志prohibition sign禁止人们不安全行为的图形标志。
2.0.2警告标志warning sign提醒人们对周围环境引起注意,以避免可能发生危险的图形标志。
2.0.3指令标志direction sign强制人们必须做出某种动作或采用防范措施的图形标志。
2.0.4提示标志information sign向人们提供某种信息(如标明安全设施或场所等)的图形标志。
2.0.5地面标志on-ground sign设置在地面用于表明地下燃气管道位置的图形标志。
2.0.6地上标志above-ground sign设置在地上且高出地面,用于表明地下燃气管道位置、属陛的图形标志。
2.0.7地下标志under-ground sign埋设于地下,用于地下燃气管道定位、示踪的图形标志。
3标志的分类3.0.1城镇燃气标志可分为安全标志和专用标志两类。
3.0.2安全标志应能明确表达特定的安全信息,可由图形符号、安全色、几何形状和文字构成。
安全标志可分为禁止标志、警告标志、指令标志、提示标志4种类型。
3.0.3专用标志应能明确表达燃气设施特有的信息,可包含图形符号、文字和管道定位装置等。
专用标志可分为燃气输配管线标志、燃气设施名称标志和燃气厂站内地上工艺管道标志3种类型。
4安全标志4.1禁止标志4.1.1禁止标志的基本形状应是带斜杠的圆边框,文字辅助标志应在其正下方(图4.1.1)。
燃气管道地面标记桩、标记牌设置应符合哪些要求?

燃气管道地面标记桩、标记牌设置应符合哪些要求?一、标记桩设臵〔在非水泥路面〕1、桩放置在管位上方,表面要求清洁、字迹清楚,无条件放置可平移,并说明平移距离。
短桩设臵在低于40cm绿化带中,长桩设臵在高于40cm绿化带或农田中。
2、水平垂直埋设在管道正上方,可见长度内左右偏斜≯2公分。
3、桩顶离地面高度55公分〔短桩〕或85公分〔长桩〕偏差≯5公分。
4、桩间距为50m〔纵向偏差≯0.15m〕,与管位中心线偏差≯0.25m。
在管道起点、终点、三通、转角处必须设臵标记桩。
5、标记桩上面的号码须朝马路放置或人经过时第一时间能看到的方位放置。
二、标记牌设臵〔在水泥等硬质路面〕1、表面要求清洁。
2、在地面固定牢固,必须用不锈钢螺钉固定并不得缺。
3、牌间距为20m〔纵向偏差≯0.1m〕,与管位中心线偏差≯0.25m,在起点、终点、三通、转角处必须设臵标记牌。
4、标记牌箭头方向须同气流方向一致。
三通为〔或〕,弯头为〔或〕,预留头为。
三、穿越桩放置1、在出入土点须放置标记桩,并在桩上标出出土点、入土点。
2、穿越长度超过50m时,且出入土点离马路边〔或河流边〕超过5m的,须在马路外侧2m增加一个标记桩,在河流两侧放置"严禁抛锚'标记牌。
3、穿越马路,须在马路内测放置标记牌,路两端必须放置标记牌,其余标记牌间距为20m,但每条马路不得少于3处标记牌。
四、桩的编号规定采纳工程项目编号前6位数字加三位数顺序号组成:如:**路中压A燃气管道工程〔项目编号:A0711109〕:A07111XXX(如:A07111001、A07111002、A07111003)。
采纳5cm 高红色宋体字写于桩上。
新建工程必须在完工图上注明桩位臵及编号,在完工图左下角分别注明标志桩与标志牌总的数量。
五、桩制造要求桩身为混凝土制,桩身与桩底的钢筋必须连接起来六、其他要求当两根管道平行铺设且水平间距在0.4米至1米时,除在每根管线上方钉相应标记牌或竖标记桩外,必须在较短管线的标记牌或标记桩上标记字母"G,Z,D'.其中G代表管线为高压管线、Z代表管线为中压管线、D代表管线为低压管线。
[ZA]城镇燃气标志标准CJJT3—2029
![[ZA]城镇燃气标志标准CJJT3—2029](https://img.taocdn.com/s3/m/4ef3e02ef7ec4afe04a1df9f.png)
1 总则1.0.1为了规范城镇燃气图形标志及其制作、使用和维护管理,发挥标志的安全警示、提示作用,制定本标准。
1.0.2本标准适用于城镇燃气生产、输配系统及各类燃气相关场所图形标志及其制作、使用和维护管理。
1.0.3城镇燃气标志应由安全色、图形符号及文字构成,且应具有简单、易懂、易识别的特性,应能传达明确而特定的警示信息。
1.0.4城镇燃气图形标志及其制作、使用和维护管理除应符合本标准外,尚应符合国家现行有关标准的要求。
2 术语2.0.1禁止标志 prohibition sign禁止人们不安全行为的图形标志。
2.0.2警告标志 warning sign提醒人们对周围环境引起注意,以避免可能发生危险的图形标志。
2.0.3指令标志 direction sign强制人们必须做出某种动作或采用防范措施的图形标志。
2.0.4提示标志 information sign向人们提供某种信息(如标明安全设施或场所等)的图形标志。
2.0.5地面标志 on-ground sign设置在地面用于表明地下燃气管道位置的图形标志。
2.0.6地上标志 above-ground sign设置在地上且高出地面,用于表明地下燃气管道位置、属陛的图形标志。
2.0.7地下标志 under-ground sign埋设于地下,用于地下燃气管道定位、示踪的图形标志。
3 标志的分类3.0.1城镇燃气标志可分为安全标志和专用标志两类。
3.0.2安全标志应能明确表达特定的安全信息,可由图形符号、安全色、几何形状和文字构成。
安全标志可分为禁止标志、警告标志、指令标志、提示标志4种类型。
3.0.3专用标志应能明确表达燃气设施特有的信息,可包含图形符号、文字和管道定位装置等。
专用标志可分为燃气输配管线标志、燃气设施名称标志和燃气厂站内地上工艺管道标志3种类型。
4 安全标志4.1 禁止标志4.1.1禁止标志的基本形状应是带斜杠的圆边框,文字辅助标志应在其正下方(图4.1.1)。
2024年地下燃气管线地面和地上标志的设置

2024年地下燃气管线地面和地上标志的设置很抱歉,我是一个语言模型,无法打开或识别文档。
但是我可以为您提供一些关于设置地下燃气管线地面和地上标志的一般建议。
希望下面的信息对您有帮助:
1. 地下燃气管线地面标志:
- 在地上标明地下燃气管道的位置和方向,以便人们能够识别和避免地下管线区域。
- 地下燃气管道标志可以使用永久性标志标识,如地面上的铭牌或标记柱。
- 标志应采用醒目的颜色,如红色或黄色,并带有清晰的标识,以便易于识别。
2. 地上标志:
- 在地上设置标志,以警示人们地下燃气管道的存在,并提醒人们避免在此区域进行施工或挖掘。
- 地上标志可以使用临时标志,如围栏、锥形警示帽或可移动的警示标志。
- 标志可以使用明亮的颜色,如橙色或黄色,并配有清晰的警示标识,如“警示”、“危险”或“燃气管道”。
在设置地下燃气管线地面和地上标志时,请始终遵循当地的安全规定和标准。
此外,及早与当地燃气公司或相关当局联系,以获取关于标志设置的具体指导和要求。
第 1 页共 1 页。
燃气设施标志使用管理

燃气设施标志使用管理(一)一般要求1、所有的燃气设备设施(包括生产作业场所)均应设置相应的燃气标志。
2、应能明确表达燃气设施特有的信息,可包含图形符号、文字和管线定位装置等。
3、应采用的设置方式为:附着式(如钉挂、粘贴、镶嵌等)、悬挂式、摆放式、柱式(固定在标志杆或支架等物体上),以及其它设置方式。
4、应安全、醒目、便利、协调、格式统一。
标志的正面或其邻近不得有妨碍人们视读的固定障碍物(如广告牌等),并尽量避免经常被其它临时性物体所遮挡。
不宜设在门、窗、架等可移动的物体上。
5、设置地点应符合以下要求:(1)应设在便于人们选择目标方向的地点,并按通向目标的最佳路线布置,如目标较远,可以适当间隔重复设置,在分岔处都应重复设置标志;(2)应设在紧靠所说明的设施,单位的附近、上方或侧面;(3)应设在入口处或某场所中最醒目处;(4)应设在所要说明(禁止、警告、指令)的设备处或场所附近醒目位置。
6、设置高度应符合以下要求:(1)附着式设置的标志,其设置高度A.与人眼水平视线高度大体一致;B.略高于人体身高;C.设置高度可根据具体场所的客观情况来确定。
(2)悬挂式设置的标志,下边缘距地面的高度不宜小于2m。
对道路交通标应按规定的净空高度设置。
(二)标志要求1、燃气输配管线标志(1)燃气输配管线标志应能提示埋地管线的走向及相对位置,可分为地面标志、地上标志和地下标志3种形式。
标志上应标注“燃气”字样,还可根据需要选择标注其它说明性文字(2)地面标志(指示地下管线位置)分为标识钉、标识桩、地面粘贴标志、地砖粘贴标志、地面铸铁标志。
当地政府有特殊规定的,按照当地要求制定报集团备案。
(3)地下标志应埋设于管线正上方且应能利用设备对其进行探测,并应符合下列规定:A.示踪线(带)宜采用黄色作为基本色,示踪带应配以黑色字体警示语;B.警示带(板)应标注北京燃气集团标志及报警。
C.电子标识器应配套埋设于基建技改工程中次高压(含)以上及中压随路工程中:--埋设电子标识器,并以相应符号在设计施工图上进行标注。
燃气管道设施标识应用标准

焦作中裕燃气有限公司关于印发《焦作中裕燃气管道警示标识应用标准》的通知公司各部门、各分公司:现将《焦作中裕燃气管道警示标识应用标准》下发给你们,请遵照执行。
特此通知附件:《焦作中裕燃气管道警示标识应用标准》焦作中裕燃气有限公司二〇一四年十二月十七日焦作中裕燃气管道警示标识应用标准(2014年12月)为规范公司燃气管道设施标识的设置,保护燃气管道及设施,根据国家及行业标准,现结合公司实际情况制定本标准。
本标准适用于公司在建、新建、改建、扩建燃气管道及设施相关标识的应用、安装、验收和日常维护。
一、燃气管道警示标识分类1、标志桩:表示埋地管道属性及走向的设施。
2、转角桩:表示埋地管道转角位置及走向的设施。
3、警示牌:设置在易发生或已多次发生危及管道安全行为的区域,内容包含单位名称、警示用语、联系电话等。
4、管道路面标识:设置在路表面用于表明地下管道位置的标识。
5、穿跨越管道标识:在埋地燃气管道与公路、铁路、河流、地下构筑物的交叉点两侧须设置警示标识。
二、燃气管道警示标识安装要求(一)警示桩1、警示桩形状为立方体,高压(次高压)管线的警示桩尺寸为150mm×150mm×1500mm。
其他管线警示桩尺寸为100mm×100mm×1000mm。
2、警示桩的内容必须包含管道权属单位名称、企业标识、警示用语、联系电话、警示桩编号等。
3、警示桩设置的位置和间距应符合下列规定:①警示桩应安装在管道的正上方,当警示桩用作转角桩时,应安装在转角段中点的正上方。
当管道正上方没有安装条件时,可设置在相对距离较近的路边绿化带内,并在警示桩上标明管道走向适意图。
②警示桩的安装间距为100m。
地面平坦、视碍少、管道路由顺直的情况,警示桩的安装间距≤100米,特殊地段、事故易发地段安装间距≤50米。
③警示桩的正面应包含警示用语并面向道路。
4、警示桩的安装应符合下列规定:①水泥路面警示桩基础应浇筑混凝土固定,确保安装稳固。
太原燃气地面标识管理规定(三桩).docx 5.6[1]
![太原燃气地面标识管理规定(三桩).docx 5.6[1]](https://img.taocdn.com/s3/m/39bedd2231126edb6f1a10c3.png)
太原燃气集团有限公司管道地面标志设置管理规定(征求意见稿)目录1总则 (1)2编制依据 (1)3术语 (2)4地面标志的制作、喷刷 (2)5地面标志的埋设 (3)6地面标志标记方法 (5)6.1一般规定 (5)6.2三桩一牌 (6)6.2.1里程(电位)桩 (6)6.2.2转角桩 (6)6.2.3标志桩 (8)6.2.4警示桩(牌) (10)6.3加密桩 (11)6.4标志块 (11)7地面标志的管理 (13)1总则1.1为满足太原燃气集团有限公司(以下简称“太原燃气”)管道管理的需要,统一并规范里程(电位)桩、转角桩、标志桩和警示桩(牌)等地面标志(以下简称“地面标志”)的设置和管理,制定本规定。
1.2适用范围本标准规定了管道地面标志的制作、设置、编号及管理要求。
本标准适用于太原燃气集团有限公司所辖管道地面标志的管理,新建、改扩建管道工程参照执行。
2编制依据2.1《山西天然气管道地面标志设置管理规定》2.2《输气管道工程设计规范》GB50251-20032.3《管道干线标记设置技术规范》SY/T 6064-20112.4《城镇燃气输配工程施工及验收规范》CJJ33-20052.5《燃气管道设施标识应用规范》DG/TJ 08-2012-20072.6《中华人民共和国石油天然气管道保护法》3术语3.1 标志桩表示埋地管道属性和参数的设施。
3.2转角桩表示埋地管道转角位置和参数的设施。
3.3测试桩从埋地管道上引出的,用于测量阴极保护参数的装置。
3.4里程桩又称中桩,表示该桩至路线起点的水平距离。
3.5加密桩两个相邻里程桩之间,按一定距离埋设的用于确认管线走向的地面标记。
3.6警示桩(牌)用于标记高风险地区管道安全防范事项的地面警示标识。
3.7三桩一牌里程桩、标志桩、转角桩和警示桩(牌)。
4地面标志的制作、喷刷4.1地面标志的制作,见附图1-1~1-3。
4.2地面标志喷刷色彩应符合RGB色值规范,具体要求为:白色:R255,G255,B255;红色:R204,G0,B0;黑色:R0,G0,B0。
燃气管道标识桩安装规范

/
1.1.4 标志桩的内容必须包含管道权属单位名称、警示用语、联系电话。
1.1.5 标志桩的颜色应符合下列规定: 1)标志桩的基色应为白色。标志桩上的文字和数字应为红色。
2)标志桩的顶部应为橙黄色。
3)橙黄色的下端应有20mm高度的反光带。 4)当标志桩用作转角桩时,应在标志桩顶部用箭头示意。箭头颜色应 为绿色。
2)标志桩的安装间距宜为50m。地面平坦、视碍少、管道路由顺直的 情况,标志桩的安装间距可大于50m。特殊地段,事故多发地段可以 缩短安装间距。
3)标志桩的正面应包含警示用语并面向道路。 1.1.3 标志桩的尺寸可按以下规定选取。
1)立方体标志桩的尺寸为150mm×150mm× 1000mm。
2)等边三角形柱体标志桩的尺寸为b×h: 150mm× 1000mm。
1.1.6标志桩的安装应符合下列规定:
1)标志桩基础应浇筑混凝土,浇筑高度应大于20cm并加入钢筋固定, 埋深40cm以上确保安装稳固。
2)标志桩套筒内应用水泥砂浆填充。
3)标志桩应垂直安装。
2 管道路面标识
2.1.1 管道沿线可设置路面标识。
2.1.2 混凝土和沥青路面宜使用铸铁标识;人行道和土路宜使用混凝 土方砖标识。
2.1.3 路面标识应设置在燃气管道的正上方,能正确、明显的指示管 道的走向和地下设施。设置位置为管道转弯处,三通、四通处,管道 末端等,直线管段路面标识的设置间隔应不大于50m.
燃气管道标志桩设置规范

上海市燃气管理处主编的《燃气管道设施标识应用规范》,经有关专家审查和我委审核,现批准为上海市工程建设规范。
该规范统一编号为DG/TJ08-2012-2007,自2007年6月1日起实施。
本规范由市建设交通委负责管理,市燃气管理处负责解释。
上海市建设和交通委员会二OO七年三月二十日前言随着本市天然气的快速发展,本市燃气事业又进入了一个新的发展阶段。
燃气管网和各种设施在高速建设之中,城市其它项目的建设,立体化施工、打桩、开挖、定向穿越等施工给燃气管线的安全运行带来隐患。
燃气管道设施的保护成为燃气企业安全工作的重点。
燃气管道新材料的应用,尤其是聚乙烯燃气管道的应用,也给日后燃气管线的查找,追溯和管理提出新的要求。
为了确保安全,规范燃气管道设施标识的标准化,充分发挥标识的警示作用。
上海市燃气管理处根据上海市建设和交通委员会沪建交(2006)183号文的精神,会同上海燃气工程设计研究有限公司等企业编写该规范。
在编写过程中,编制小组参考了相关行业的标准,总结来目前燃气工程施工的实践经验,提出了基本要求和规定。
本规范共分8章。
主要内容包括1、总则;2、术语;3、管道路上标识;4、管道路面标识;5、川跨越管道标识;6、燃气设施标识;7、管道埋地标识;8、维护管理等内容。
各有关单位在执行本规范过程中,有何意见和建议,请及时反馈给上海市燃气管理处,(地址:上海市徐家汇路579号,邮编:200023)以使本规范逐步趋于完善。
本规范主编、参编单位和主要起草人如下:主编单位:上海市燃气管理处参编单位:上海燃气工程设计研究有限公司上海天燃气管网有限公司上海燃气市北销售有限公司上海奉贤天然气有限公司主要起草人:殷建华徐仁宝陈超赵青梅刘军高玉珍郑海旭姜海龙颜达峰冯宝鹤刘永陈娟英上海市建筑建材业市场管理总站二OO七年三月1总则1.0.1 为了规范上海市燃气管道设施标识的设置,保护燃气管道及设施,根据国家及行业标准,结合上海市的具体情况制定本规范。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在此录入文字标题
燃气标志桩
标志桩规格: 标志桩(喷涂):规格为800*120*120,6mm—8mm 壁厚; 标志桩(凹刻):规格为800*120*120, 6mm—8mm 壁厚; 标志桩(喷涂):规格为1000*120*120, 6mm—8mm 壁厚; 标志桩(凹刻):规格为1000*120*120, 6mm—8mm 壁厚; 标志桩(喷涂):规格为80凹刻):规格为800*150*150, 6mm—8mm壁厚;
贰
燃气标志桩
随着天然气的快速发展,燃 气事业又进入了一个新的发 展阶段。燃气管网和各种设 施在高速建设之中,城市其 它项目的建设,立体化施工、 打桩、开挖、定向穿越等施 工给燃气管线的安全运行带 来隐患。燃气管道设施的保 护成为燃气企业安全工作的 重点。燃气管道新材料的应 用,尤其是聚乙烯燃气管道 的应用,也给日后燃气管线 的查找,追溯和管理提出新 的要求。
燃气标志桩设置规范
河北五星电力设备有限公司
目录
标志桩特点 标志桩用途 燃气标志桩 标志桩安装
燃气标志桩
1、燃气标志桩材料:高强度玻璃纤维复合材料 模压制作(回收无用)。 2、燃气标志桩产品表面文字用特种丝印及凹型 处理,一次着色固化成型。 3、燃气标志桩颜色艳丽、抗老化、强度好,使 用寿命可达30年以上。 4、燃气标志桩真正免维护,不同于水泥、石头 等材料需要定时每年去上油漆、喷字,省却维护 工时费用,燃气标志桩河北燃气标志桩表面文字 基础坚硬,耐磨持久。
壹
燃气标志桩
标志桩按材质分类: 1.玻璃钢标志桩 2.混凝土 标志桩 3.塑钢标志桩(pvc标志桩)4复合材 料标志桩(smc标志桩) 标志桩的形状:方形、圆形、三角形。 标志桩的国标规格一般为 :800*120*120mm, 800*150*150mm ,800*120*120mm 标志桩长度:1 m、1.5m。特殊规格可按要求定制。 标志桩适用于:燃气、石油、交通、供水、石化、 广电、供电、通讯、预埋光缆的地面标志。性能 特点:抗撞性能强、耐冲击、耐老化、适温性能 好、使用寿命长。抗腐蚀、不变形、不褪色。标 志显眼。投资省、成本低、效果好。轻巧,安装 方便,便于施工。美观、大方。阻燃性高。
标志桩的安装间距可大于100m.特 殊地段,事故多发地段可以缩短 安装间距.标志桩的正面应包含警 示用语并面向道路,标志桩基础 应浇筑混凝土固定,确保安装稳 固。标志桩应垂直安装。 标志桩的形状应符合下列规定: 1、高压和超高压管道标志桩应为 立方体,由桩和桩帽组成. 2、其他压力级制管道标志桩应为 三角形柱体. 3、当标志桩用作转角桩时,应在 标志桩顶部用箭头示意。箭头的 颜色应为绿色。
