《综合布线课程》课件
综合布线的历史与发展
总结词
综合布线的历史与发展趋势
详细描述
综合布线系统的发展历程可以追溯到20世纪80年代， 当时建筑物内部通信和信息传输主要依靠传统的布线方 式。随着信息技术的发展，传统布线方式的弊端逐渐显 现，不能满足人们对高速、稳定、可靠的信息通信需求 。于是，综合布线系统应运而生，成为现代建筑中不可 或缺的基础设施。未来，随着物联网、云计算、大数据 等技术的发展，综合布线系统将更加智能化、绿色化、 安全化，为人们提供更加高效、便捷的信息通信服务。
详细描述
光缆敷设与连接技术包括光缆的选型、敷设 方式、连接方式等。在敷设过程中，需要注 意光缆的弯曲半径、避免过度拉扯和扭结等 问题，以确保光缆的正常传输和使用寿命。 光缆连接需要使用专业的光纤连接器和熔接 机等设备，进行端接和熔接操作，以确保光 缆连接的质量和稳定性。
04
综合布线系统测试与验收
测试标准与工具
VS
详细描述
线缆敷设前需要检查线缆的规格、长度、 质量等，并选择合适的敷设方式和工具。 根据管槽和桥架的走向、线缆的数量和重 量等因素，可以选择人工或机械敷设方式 。在敷设过程中，需要注意线缆的弯曲半 径、避免过度拉扯和扭结，以确保线缆的 传输性能和使用寿命。
配线架与信息插座安装
总结词
配线架与信息插座是综合布线系统中的重要组成部分，用于连接和管理线缆，实现终端 设备的接入和通信。
校园综合布线系统需要满足教 学、科研Байду номын сангаас办公等多种需求， 同时需要考虑学生和教师的便
捷性。
校园的综合布线系统需要具备 高灵活性和可扩展性，以适应
学校的发展和变化。
案例中可以介绍某知名高校的 综合布线系统设计、施工和管
《综合布线课程》课件
经济性原则
在满足需求的前提下，尽量降低建设 和运营成本。
综合布线系统的设计步骤
01
02
03
04
需求分析
明确用户需求，了解所需传输 的信息类型、数据量、通信协
议等。
方案设计
根据需求分析结果，设计出满 足要求的布线系统方案。
施工图纸设计
根据方案设计，绘制详细的施 工图纸。
施工与验收
按照图纸进行施工，施工完成 后进行严格验收，确保符合设
管理子系统
对建筑物内不同楼层的通信设 备进行集中管理的场所，包括 配线架、跳线、光缆及光纤适
配器等。
综Байду номын сангаас布线系统的特点
灵活性
采用开放式结构，方便后期增 加或改变设备。
扩展性
预留未来扩展的空间，适应未 来技术的发展。
标准化
遵循国际和国内标准，确保系 统的兼容性和互操作性。
可靠性
采用高品质的材料和设备，确 保系统的稳定性和可靠性。
验收文档
整理施工文档，确保文档完整、准 确。
03
02
性能测试
测试线路的传输性能，如衰减、延 迟等是否符合要求。
验收流程
按照验收流程进行验收，确保施工 质量符合要求。
04
04
综合布线系统的应用和维护
综合布线系统的应用领域
公共设施
图书馆、博物馆、 医院等。
智能建筑
智能大厦、智能小 区等。
商业建筑
写字楼、商场、酒 店等。
更加智能便捷
未来的综合布线系统将更加智能便捷 ，通过智能化管理平台实现远程控制 和自动化管理，提高管理效率和用户 体验。
管理性
便于管理和维护，降低运营成 本。
综合布线学习课件
校园网络综合布线案例
总结词
规模大、多用户、高带宽需求
详细描述
校园网络综合布线系统需要满足大量用户的高带宽需求，同时要考虑到用户移动性和灵 活性。在实施过程中，需要注重线缆和设备的合理布局和配置，以确保系统的性能和可
用性。
智能家居综合布线案例
总结词
个性化、智能化、安全可靠
详细描述
智能家居综合布线系统需要满足家庭用户的 个性化需求，同时要考虑到智能化和安全可 靠性。在实施过程中，需要注重家庭网络的 布局和配置，以及如何实现家庭设备的互联 互通和智能化控制。
它采用高质量的标准材料，以模块化的组合方式，把语 音、数据、图像和部分控制信号系统用统一的线缆进行 综合配线，为用户提供灵活的组网与网络接口。
综合布线系统的组成
水平子系统
将干线子系统线路延伸到用户 工作区，包括水平电缆、配线 架和跳线等组件。
管理子系统
对其他子系统进行管理和连接 ，包括配线架、跳线、转换插 座等设备。
03
综合布线系统设计与实施
设计原则与流程
实用性
满足用户需求，确保系统功能完备、易于使用。
灵活性
适应未来发展，方便扩展和升级。
设计原则与流程
• 可靠性：保证系统稳定、安全，降低故障率。 • · 可靠性：保证系统稳定、安全，降低故障率。
设计原则与流程
需求分析
了解用户需求，明确系统规模和 功能要求。
THANKS
感谢观看
连接问题
信息点连接不良，影响网络通信质量。
常见问题与解决方案
• 设计缺陷：设计不合理导致后期维护困难。
常见问题与解决方案
加强线缆维护
定期检查线缆状况，及时更换老化线 缆。
2024版综合布线教程(共47张PPT)
• 需求分析：企业要求网络具有高带宽、低延迟、高可靠性等特点，同时要求系 统易于管理和维护。
• 设计方案：采用星型拓扑结构，以楼层为单位设立配线间，数据中心采用高密 度布线方案。选用高品质的网络设备和线缆，确保系统性能稳定可靠。采用智 能化的管理系统，方便用户对网络进行远程监控和管理。
• 实施效果：经过施工和调试，综合布线系统成功投入运行。系统运行稳定可靠， 满足了企业的业务需求。同时，智能化的管理系统提高了网络维护效率，降低 了运维成本。
传输速率测试
测量数据传输的速度，验证网络 带宽是否满足要求。
误码率测试
在特定条件下，统计传输过程中 的误码数量，评估系统可靠性。
验收流程与注意事项
准备工作
熟悉验收标准、准备验收文档和测试工具。
现场核查
检查布线系统的安装质量、设备配置和标识情况。
验收流程与注意事项
功能测试
对布线系统进行全面的功能测试，包 括连通性、传输速率等。
故障诊断与排除技巧
观察法
通过观察设备指示灯、告警信息等判断故障类型和位置。
替换法
通过替换疑似故障的设备或部件进行验证。
故障诊断与排除技巧
• 仪表测量法：使用专业仪表对故障点进行测量和分析。
故障诊断与排除技巧
熟悉设备
深入了解布线系统设备的性能和工作原理，有助 于快速定位故障。
经验积累
通过不断学习和实践，积累故障诊断和排除的经 验。
04
施工完成后应对布线系 统进行整体测试，确保 系统正常运行且符合验 收标准。
04 网络拓扑结构与 传输技术
网络拓扑结构类型及特点
星型拓扑
以中央节点为中心，其他节点与中 央节点直接相连，具有易于管理和 维护的特点，但中央节点故障会导
• 设计方案：采用星型拓扑结构，以楼层为单位设立配线间，数据中心采用高密 度布线方案。选用高品质的网络设备和线缆，确保系统性能稳定可靠。采用智 能化的管理系统，方便用户对网络进行远程监控和管理。
• 实施效果：经过施工和调试，综合布线系统成功投入运行。系统运行稳定可靠， 满足了企业的业务需求。同时，智能化的管理系统提高了网络维护效率，降低 了运维成本。
传输速率测试
测量数据传输的速度，验证网络 带宽是否满足要求。
误码率测试
在特定条件下，统计传输过程中 的误码数量，评估系统可靠性。
验收流程与注意事项
准备工作
熟悉验收标准、准备验收文档和测试工具。
现场核查
检查布线系统的安装质量、设备配置和标识情况。
验收流程与注意事项
功能测试
对布线系统进行全面的功能测试，包 括连通性、传输速率等。
故障诊断与排除技巧
观察法
通过观察设备指示灯、告警信息等判断故障类型和位置。
替换法
通过替换疑似故障的设备或部件进行验证。
故障诊断与排除技巧
• 仪表测量法：使用专业仪表对故障点进行测量和分析。
故障诊断与排除技巧
熟悉设备
深入了解布线系统设备的性能和工作原理，有助 于快速定位故障。
经验积累
通过不断学习和实践，积累故障诊断和排除的经 验。
04
施工完成后应对布线系 统进行整体测试，确保 系统正常运行且符合验 收标准。
04 网络拓扑结构与 传输技术
网络拓扑结构类型及特点
星型拓扑
以中央节点为中心，其他节点与中 央节点直接相连，具有易于管理和 维护的特点，但中央节点故障会导
《综合布线系统》PPT课件
离极限值为500m； 当在1.2Gbps（1G=1024M）以太网上采用多模光纤时的传输
距离极限值为300m。
一、基础知识—（三）基本概念
5、配线子系统（水平子系统）线缆长度
水平线缆长度的极限值为90m，加上用于测试的两条各2 m 长的连接线，构成了基本链路极限值94 m。
水平线缆长度极限值加上用户端使用的电缆（这些电缆是 连接用户终端与信息插座或配线架与集线器等设备的连接 线），以及总长不超过10米的连接线和配线架跳线构成了 通道（用来测试端到端的链路整体性能，也被称作用户链 路）极限值100m。
服务器问题； 7）物理层35%：电缆问题、光缆问题、集线器问题。
一、基础知识—（三）基本概念
9、通信方式
单工通信方式：是单方向传输数据，不能反向传输。
半双工通信方式：既可单方向传输数据，也可以反向传输， 但不能同时进行。
全双工通信方式：可以在两个不同的方向同时发送和接收 数据。
100,000
10,000
1,000
100
10
1
通信 语言 计算 信息
算盘
电报电话 计算机网
文字 印
电视计算机
刷
二、现场检测验收要求
在设备材料进场后必须进行现场检测验收
工程所用设备材料型式、规格、数量、质量在进场后应进 行检查，无出厂检验证明材料或与设计不符者不得在工程 中使用；
工程中使用的设备材料应与订货合同或封存的产品在规格、 型号和等级上相符。
三、系统的检测与验收—（二）电缆测试
其它测试参数
针对当前网络的发展趋势和六类线的逐渐普及 衰减对串绕比（ACR） 累加功率（Power Sun NEXT） 远端串扰（FEXT）与等电平远端串扰（ELFEXT） 传播延迟（Propagation Delay） 延迟差异（Delay Skew） 结构化回损（Structural Return Loss）
距离极限值为300m。
一、基础知识—（三）基本概念
5、配线子系统（水平子系统）线缆长度
水平线缆长度的极限值为90m，加上用于测试的两条各2 m 长的连接线，构成了基本链路极限值94 m。
水平线缆长度极限值加上用户端使用的电缆（这些电缆是 连接用户终端与信息插座或配线架与集线器等设备的连接 线），以及总长不超过10米的连接线和配线架跳线构成了 通道（用来测试端到端的链路整体性能，也被称作用户链 路）极限值100m。
服务器问题； 7）物理层35%：电缆问题、光缆问题、集线器问题。
一、基础知识—（三）基本概念
9、通信方式
单工通信方式：是单方向传输数据，不能反向传输。
半双工通信方式：既可单方向传输数据，也可以反向传输， 但不能同时进行。
全双工通信方式：可以在两个不同的方向同时发送和接收 数据。
100,000
10,000
1,000
100
10
1
通信 语言 计算 信息
算盘
电报电话 计算机网
文字 印
电视计算机
刷
二、现场检测验收要求
在设备材料进场后必须进行现场检测验收
工程所用设备材料型式、规格、数量、质量在进场后应进 行检查，无出厂检验证明材料或与设计不符者不得在工程 中使用；
工程中使用的设备材料应与订货合同或封存的产品在规格、 型号和等级上相符。
三、系统的检测与验收—（二）电缆测试
其它测试参数
针对当前网络的发展趋势和六类线的逐渐普及 衰减对串绕比（ACR） 累加功率（Power Sun NEXT） 远端串扰（FEXT）与等电平远端串扰（ELFEXT） 传播延迟（Propagation Delay） 延迟差异（Delay Skew） 结构化回损（Structural Return Loss）
《综合布线系统培训》课件
公司B
通过优化综合布线系统，减少了网络故障率，提高了生产效率。
公司C
借助高质量的综合布线系统，成功实现了大量数据的快速传输和无缝通信。
综合布线系统的设计与规划
1
需求分析
仔细了解客户的需求和要求，为系统
结构设计
2
的设计和规划奠定基础。
根据所需的功能和性能，设计适合的
综合布线系统结构。
3
布线路径规划
确定合适的布线路径，最大限度地减 少信号干扰和损耗。
综合布线系统的安装与调试
安装
按照设计方案，进行综合布线 系统的安装和布线。
调试
测试和验证综合布线系统的性 能和功能。
综合布线系统的组成
综合布线系统主要由水平布线子系统、垂直布线子系统和水平间连接子系统 组成。每个子系统都有特定的功能和设计原则，确保系统的高性能和灵活性。
综合布线系统的重要性
综合布线系统是一个建筑物的基础设施，它直接影响到网络的可用性、可靠 性和性能。一个良好设计的综合布线系统可以为企业带来诸多好处，包括增 强网络安全性、提高工作效率和降低维护成本。
《综合布线系统培训》
欢迎参加我们的《综合布线系统培训》课程！本课程将深入探讨综合布线系 统的定义、概述以及组成要素，让您全面了解这一重要的技术。
综合布线系统的定义和概述
综合布线系统是一种将各种信号传输介质整合在一个统一的架构中的网络基 础设施系统。它允许数据、语音和视频信号在建筑内进行高效、可靠地传输。
性能测试
进பைடு நூலகம்性能测试，确保综合布线 系统的稳定性和可靠性。
综合布线系统的维护与管理
1 例行维护
定期检查和维护综合布线系统，确保其正常运行。
2 故障排除
通过优化综合布线系统，减少了网络故障率，提高了生产效率。
公司C
借助高质量的综合布线系统，成功实现了大量数据的快速传输和无缝通信。
综合布线系统的设计与规划
1
需求分析
仔细了解客户的需求和要求，为系统
结构设计
2
的设计和规划奠定基础。
根据所需的功能和性能，设计适合的
综合布线系统结构。
3
布线路径规划
确定合适的布线路径，最大限度地减 少信号干扰和损耗。
综合布线系统的安装与调试
安装
按照设计方案，进行综合布线 系统的安装和布线。
调试
测试和验证综合布线系统的性 能和功能。
综合布线系统的组成
综合布线系统主要由水平布线子系统、垂直布线子系统和水平间连接子系统 组成。每个子系统都有特定的功能和设计原则，确保系统的高性能和灵活性。
综合布线系统的重要性
综合布线系统是一个建筑物的基础设施，它直接影响到网络的可用性、可靠 性和性能。一个良好设计的综合布线系统可以为企业带来诸多好处，包括增 强网络安全性、提高工作效率和降低维护成本。
《综合布线系统培训》
欢迎参加我们的《综合布线系统培训》课程！本课程将深入探讨综合布线系 统的定义、概述以及组成要素，让您全面了解这一重要的技术。
综合布线系统的定义和概述
综合布线系统是一种将各种信号传输介质整合在一个统一的架构中的网络基 础设施系统。它允许数据、语音和视频信号在建筑内进行高效、可靠地传输。
性能测试
进பைடு நூலகம்性能测试，确保综合布线 系统的稳定性和可靠性。
综合布线系统的维护与管理
1 例行维护
定期检查和维护综合布线系统，确保其正常运行。
2 故障排除
《综合布线系统》课件
智能化管理
通过引入智能化管理平台， 实现对综合布线系统的集中 管理和远程监控，提高管理 效率。
高密度连接
为了满足日益增长的数据传 输需求，高密度连接技术将 得到广泛应用，提高端口密 度和传输速率。
应用前景展望
云计算和大数据
随着云计算和大数据技术的普及，综 合布线系统将广泛应用于数据中心和 企业网络中，满足数据高速传输和存 储的需求。
物联网和智能家居
智慧城市
智慧城市的建设将促进综合布线系统 在公共设施、交通、安防等领域的应 用，提高城市管理和服务水平。
物联网和智能家居的兴起将推动综合 布线系统在家庭和楼宇自动化领域的 应用，实现智能化管理和控制。
对未来发展的建议与思考
加强技术研发和创新
鼓励企业加大技术研发投入，推动综合布线 系统的技术创新和应用拓展。
管槽
用于线缆的敷设和保护，根据实际 情况选择合适的管槽类型和规格。
施工工艺与要求
施工工艺
明敷、暗敷、桥架等，根据实际情况选择合适的施工工艺。
施工要求
确保线缆敷设整齐、美观、安全，连接器安装牢固、接触良好，标签清晰、易于 识别。
03
综合布线系统实施
施工前准备
需求分析
详细了解用户需求，包括布线 点的位置、所需的线缆类型和
长度、设备规格等。
技术方案设计
根据需求分析结果，设计合理 的布线方案，包括线缆路由、 设备布局、接口配置等。
物料准备
根据设计方案，准备所需的线 缆、连接器、面板、配线架等 材料和设备。
施工计划制定
制定详细的施工计划，包括施 工进度、人员分工、安全措施
等。
施工过程管理
现场勘查
对施工现场进行实地勘 查，了解现场环境，确 定施工难点和注意事项
《综合布线系统》课件
由水平电缆、配线架和跳线组成，负 责将工作区子系统连接到管理子系统 。
03
管理子系统
由配线架、跳线、机柜和理线器组成 ，负责连接垂直和水平子系统，实现 跳线管理。
05
04
垂直子系统
由主干电缆、配线架和跳线组成，负 责连接主设备间和各楼层管理间子系 统。
综合布线系统的应用场景
智能建筑
公共设施
综合布线系统是智能建筑中信息传输系统 的重要组成部分，支持语音、数据、视频 等多种业务。
定期检查
对综合布线系统的各个组成部 分进行定期检查，确保其正常
工作。
清洁保养
定期清洁综合布线系统设备， 保持其良好的工作状态。
更新设备
根据需要更新综合布线系统设 备，提高其性能和稳定性。
预防性维护
采取预防性维护措施，如定期 润滑、更换易损件等，以降低
故障率。
故障诊断与排除
故障检测
使用专业工具检测综合布线系统的故障点， 确定故障类型。
案例二：大型企业的综合布线系统实施
总结词
高可靠性、高稳定性
详细描述
大型企业对于网络的可靠性和稳定性要求极高，因此在综合 布线系统的实施过程中，需要采用高品质的设备和材料，并 进行严格的测试和验收。此外，还需要建立完善的维护和管 理机制，确保系统的长期稳定运行。
案例三：数据中心的综合布线系统维护与管理
《综合布线系统》ppt课 件
CONTENTS
目录
• 综合布线系统概述 • 综合布线系统设计 • 综合布线系统施工 • 综合布线系统维护与管理 • 综合布线系统案例分析
CHAPTER
01
综合布线系统概述
定义与特点
定义
综合布线系统是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传 输通道，通过统一规划设计，将语音、数据、图像和监控等信号线综合在一套 标准的布线系统上进行传输。
03
管理子系统
由配线架、跳线、机柜和理线器组成 ，负责连接垂直和水平子系统，实现 跳线管理。
05
04
垂直子系统
由主干电缆、配线架和跳线组成，负 责连接主设备间和各楼层管理间子系 统。
综合布线系统的应用场景
智能建筑
公共设施
综合布线系统是智能建筑中信息传输系统 的重要组成部分，支持语音、数据、视频 等多种业务。
定期检查
对综合布线系统的各个组成部 分进行定期检查，确保其正常
工作。
清洁保养
定期清洁综合布线系统设备， 保持其良好的工作状态。
更新设备
根据需要更新综合布线系统设 备，提高其性能和稳定性。
预防性维护
采取预防性维护措施，如定期 润滑、更换易损件等，以降低
故障率。
故障诊断与排除
故障检测
使用专业工具检测综合布线系统的故障点， 确定故障类型。
案例二：大型企业的综合布线系统实施
总结词
高可靠性、高稳定性
详细描述
大型企业对于网络的可靠性和稳定性要求极高，因此在综合 布线系统的实施过程中，需要采用高品质的设备和材料，并 进行严格的测试和验收。此外，还需要建立完善的维护和管 理机制，确保系统的长期稳定运行。
案例三：数据中心的综合布线系统维护与管理
《综合布线系统》ppt课 件
CONTENTS
目录
• 综合布线系统概述 • 综合布线系统设计 • 综合布线系统施工 • 综合布线系统维护与管理 • 综合布线系统案例分析
CHAPTER
01
综合布线系统概述
定义与特点
定义
综合布线系统是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传 输通道，通过统一规划设计，将语音、数据、图像和监控等信号线综合在一套 标准的布线系统上进行传输。
综合布线系统培训课件
布线路径
根据建筑结构和用户分布，合理规划线路走 向和布局。
设备布局
根据实际环境和用户需求，合理规划设备摆 放位置。
安全防护
考虑防雷、防电磁干扰、防水等安全措施， 确保系统稳定可靠。
03 综合布线系统施工
施工准备
施工计划
制定详细的施工计划，包 括施工时间、人员、设备、 材料等资源的安排。
技术准备
熟悉施工图纸和相关技术 规范，进行技术交底和安 全培训。
验收要求
应遵循相关标准和规范，如ISO/IEC 11801、TIA/EIA-568-B等，以确保综合布 线系统的质量和性能符合要求。
05 综合布线系统维护与管理
维护与管理的重要性
确保网络正常运行
有效的维护和管理能够预防和解决网 络故障，确保网络稳定运行。
提高工作效率
良好的维护管理能够减少网络故障时 间，提高工作效率。
建立设备维护档案，记录设备配置、故障 处理等情况。
常见故障与排除方法
线缆故障
检查线缆是否有断裂、损坏，重新制作水晶 头或更换线缆。
接口故障
检查接口是否松动或接触不良，重新插拔或 更换接口模块。
设备故障
检查设备是否正常工作，重启设备或更换故 障硬件模块。
网络配置错误
检查网络配置是否正确，包括IP地址、子网 掩码等，重新配置或修复配置文件。
测试内容与方法
测试内容
应包括电缆、连接器和设备等各个方 面的测试，以确保综合布线系统的性 能和稳定性。
测试方法
应采用适当的测试方法，如认证测试 、链路测试、故障诊断等，以确保测 试结果的准确性和可靠性。
验收流程与要求
验收流程
应包括初步验收、技术验收和最终验收等阶段，以确保综合布线系统的质量和性 能符合要求。
根据建筑结构和用户分布，合理规划线路走 向和布局。
设备布局
根据实际环境和用户需求，合理规划设备摆 放位置。
安全防护
考虑防雷、防电磁干扰、防水等安全措施， 确保系统稳定可靠。
03 综合布线系统施工
施工准备
施工计划
制定详细的施工计划，包 括施工时间、人员、设备、 材料等资源的安排。
技术准备
熟悉施工图纸和相关技术 规范，进行技术交底和安 全培训。
验收要求
应遵循相关标准和规范，如ISO/IEC 11801、TIA/EIA-568-B等，以确保综合布 线系统的质量和性能符合要求。
05 综合布线系统维护与管理
维护与管理的重要性
确保网络正常运行
有效的维护和管理能够预防和解决网 络故障，确保网络稳定运行。
提高工作效率
良好的维护管理能够减少网络故障时 间，提高工作效率。
建立设备维护档案，记录设备配置、故障 处理等情况。
常见故障与排除方法
线缆故障
检查线缆是否有断裂、损坏，重新制作水晶 头或更换线缆。
接口故障
检查接口是否松动或接触不良，重新插拔或 更换接口模块。
设备故障
检查设备是否正常工作，重启设备或更换故 障硬件模块。
网络配置错误
检查网络配置是否正确，包括IP地址、子网 掩码等，重新配置或修复配置文件。
测试内容与方法
测试内容
应包括电缆、连接器和设备等各个方 面的测试，以确保综合布线系统的性 能和稳定性。
测试方法
应采用适当的测试方法，如认证测试 、链路测试、故障诊断等，以确保测 试结果的准确性和可靠性。
验收流程与要求
验收流程
应包括初步验收、技术验收和最终验收等阶段，以确保综合布线系统的质量和性 能符合要求。

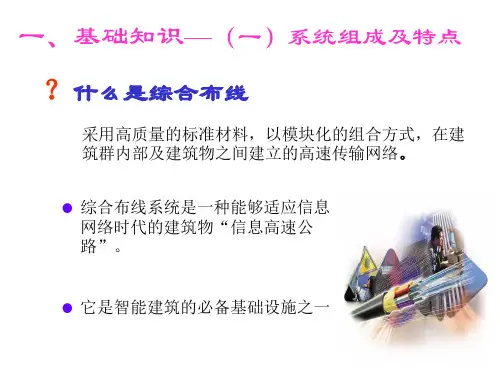

《综合布线系统》PPT课件
• 设备间的设置位置十分关键，它应兼顾网络中心的位置、 水平干线与垂直干线的路由，以及主干线与户外线路 （如市话引入，公共网络或专用网络线缆引入）的连接。 市话电缆引入点与设备间的连接电缆应控制在15m之内， 数据传输引入点与设备间的连接电缆长度不应超过30m。
整理课件
返回
17
图2.1 综合布线组成示意图
整理课件
9
2.1.3 综合布线的组成
• 综合布线系统是一种开放式的结构 化布线系统。它采用模块化方式，以 星形拓扑结构，支持大楼（建筑群） 的语音、数据、图像及视频等数字及 模拟传输应用。按照美国ANSI/EIA/T IA568A标准划分，结构化综合布线 系统根据其功能分为以下六个子系统：
整理课件
整理课件
6
（2）可扩展性
综合布线系统采用星型拓扑结构、模块化设计，布线系 统中除固定于建筑物内的主干线缆外，其余所有的接插 件都是积木标准件，易于扩充及重新配置。当用户因发 展而需要调整或增加配线时，不会因此而影响到整体布 线系统，可以保证用户先前在布线方面的投资。
综合布线系统主要采用双绞线或双绞线与光缆混合布线， 所有布线均采用世界上最新的通信标准，连接符合B—I SDN设计标准，按8芯双绞线配置。通过超5类双绞线， 数据最大传输速率可以达到155Mb／s，对于特殊用户 可以把光纤铺到桌面。干线光缆可设计为500MHz带宽， 为未来通讯量的增加提供了足够的富裕量，可以将当前 和未来的语音、数据、网络、互联设备以及监控设备等 很方便地联接起来。
整理课件
3
2.1.1 综合布线系统的由来
另一方面，PDS随着房地产事业的发展进入家庭，智能 化小区及家居布线系统迅速发展。当前小区综合布线的 主要参考标准为小区电讯布线标准（TIA／EIA—570— A）。小区综合布线系统和智能建筑综合布线系统的主 要区别首先在于小区智能化系统的用户独门独户，且每 户都有许多房间，每户的每个房间的配线都应独立，小 区综合布线系统应实现分户管理。其次是智能住宅需要 传输的信号种类较多，不仅有语音和数据，还有有线电 视、楼宇对讲等。因此，智能小区每个房间的信息点较 多，需要的接口类型也较智能建筑丰富。
整理课件
返回
17
图2.1 综合布线组成示意图
整理课件
9
2.1.3 综合布线的组成
• 综合布线系统是一种开放式的结构 化布线系统。它采用模块化方式，以 星形拓扑结构，支持大楼（建筑群） 的语音、数据、图像及视频等数字及 模拟传输应用。按照美国ANSI/EIA/T IA568A标准划分，结构化综合布线 系统根据其功能分为以下六个子系统：
整理课件
整理课件
6
（2）可扩展性
综合布线系统采用星型拓扑结构、模块化设计，布线系 统中除固定于建筑物内的主干线缆外，其余所有的接插 件都是积木标准件，易于扩充及重新配置。当用户因发 展而需要调整或增加配线时，不会因此而影响到整体布 线系统，可以保证用户先前在布线方面的投资。
综合布线系统主要采用双绞线或双绞线与光缆混合布线， 所有布线均采用世界上最新的通信标准，连接符合B—I SDN设计标准，按8芯双绞线配置。通过超5类双绞线， 数据最大传输速率可以达到155Mb／s，对于特殊用户 可以把光纤铺到桌面。干线光缆可设计为500MHz带宽， 为未来通讯量的增加提供了足够的富裕量，可以将当前 和未来的语音、数据、网络、互联设备以及监控设备等 很方便地联接起来。
整理课件
3
2.1.1 综合布线系统的由来
另一方面，PDS随着房地产事业的发展进入家庭，智能 化小区及家居布线系统迅速发展。当前小区综合布线的 主要参考标准为小区电讯布线标准（TIA／EIA—570— A）。小区综合布线系统和智能建筑综合布线系统的主 要区别首先在于小区智能化系统的用户独门独户，且每 户都有许多房间，每户的每个房间的配线都应独立，小 区综合布线系统应实现分户管理。其次是智能住宅需要 传输的信号种类较多，不仅有语音和数据，还有有线电 视、楼宇对讲等。因此，智能小区每个房间的信息点较 多，需要的接口类型也较智能建筑丰富。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能化系统--综合布线讲义
网 络 应 用 软 件 系 统 (EDI、 电 子 邮 政 、 电 视 会 议 、 金 融 信 息 、
与物 理布 线独 立
IEEE 802.3
IEEE 802.5
网 络 层 协 议 TCP/IP DECnet SNA XNS …
X3TP.5 TPDDI FDDI
IEEE 802.X
为了克服传统布线系统的缺点，美国AT&T公司贝 尔实验室的专家们经过多年的潜心研究，于20世纪80 年代末率先推出了SYSTIMAX PDS综合布线系统。
智能化系统--综合布线讲义
1.2 PDS的概念 综合布线系统是一套预先设置的用于建筑物内或
建筑群之间为计算机、通信设施与监控系统传送信息 的信息传输通道。它将语音、数据、图像等设备彼此 相连，同时能使上述设备与外部通信数据网络相连接。 综合布线系统为智能大厦和智能建筑群中的信息设施 提供了多厂家产品兼容、模块化扩展、更新与系统灵 活重组的可能性。它既为用户创造了现代信息系统环 境，强化了控制与管理，又为用户节约了费用，保护 了投资。可以说综合布线系统已成为现代化建筑的重 要组成部分。
TC
TO
TC
MC
EF
ER
IC
智能化系统--综合布线讲义
1.3 PDS的特点 采用星型拓扑结构、模块化设计的综合布线系统，
与传统的布线相比有许多特点，主要表现在系统具有开 放性、灵活性、模块化、扩展性及独立性等特点。
1．开放性 它几乎对所有著名厂商的产品都是开放的，并支持 所 有 的 通 信 协 议 ， 如 ETHERNET 、 TOKENRING 、 FDDI、ISDN、ATM、EIA-232-D、RS-422等。
智能化系统--综合布线讲义
智能化系统--综合布线讲义
综合布线系统
智能化系统--综合布线讲义
综合布线系统主要内容
返回
1 PDS 基础知识 2 PDS 的 设 计 3 工作区子系统 4 水平子系统 5 干线子系统 6 配线间管理子系统 7 设备间子系统 8 建筑群子系统 9 测试与验收
智能化系统--综合布线讲义
综合布线的硬件包括传输介质(非屏蔽双绞线、大 对数电缆和光缆等)、配线架、标准信息插座、适配器、 光电转换设备及系统保护设备等。
智能化系统--综合布线讲义
系统结构示意图
建筑群子系统 水平子系统 垂直主干子系统 工作区子系统 设备间子系统
管理子系统
TO = 信息出口 TC = 通信配线间 IC = 楼间跳线连接 MC = 主跳线连接 ER = 设备间 EF = 大楼入口设备
智能化系统--综合布线讲义
7．其他特点 PDS当然还有先进性、经济性(具有良好的初期投 资特性，又具有很高的性价比)、可维护性(通用接口、 统一管理界面)等等优越的特性。
智能化系统--综合布线讲义
1.4 PDS的组成 综合布线系统由六个子系统组成，包括工作区子
系统、水平区子系统、配线间子系统、垂直干线子系 统、设备间子系统及建筑群子系统。图6.2为综合布线 系统的结构示意图。由于采用星型结构，任何一个子 系统都可独立地接入综合布线中。因此，系统易于扩 充，布线易于重新组合，也便于查找和排除故障。
总线型 环型
混合型
不 依 赖于 具 体 应 用 环
星 型 的物 理 布 线
图1
智能化系统--综合布线讲义
6．可靠性 所有器件均通过UL、CSA及ISO认证，每条信息通 道都要采用物理星型拓扑结构，点到点端接，任何一 条线路故障均不影响其他线路的运行，同时为线路的 运行维护及故障检修提供了极大的方便，从而保障了 系统的可靠运行。
智能化系统--综合布线讲义
综合布线系统应用高品质的标准材料，以非屏蔽 双绞线和光纤作为传输介质，采用组合压接方式，统 一进行规划设计，组成一套完整而开放的布线系统。 该系统将语音、数据、图像信号的布线与建筑物安全 报警及监控管理信号的布线综合在一个标准的布线系 统内。在墙壁上或地面上设置有标准插座，这些插座 通过各种适配器与计算机、通信设备以及楼宇自动化 设备相连接。
智能化系统--综合布线讲义
5．独立性 综合布线系统的最根本的特点是独立性。图6.1 是网络体系结构示意图，图中最底层是物理布线， 与物理布线直接相关的是数据链路层，即网络的逻 辑拓扑结构。而网络层和应用层与物理布线完全不 相关，即网络传输协议、网络操作系统、网络管理 软件及网络应用软件等与物理布线相互独立。
4．扩展性 综合布线系统(包括材料、部件、通信设备等设施) 严格遵循国际标准，因此，无论计算机设备、通信设备、 控制设备随技术如何发展，将来都可以很方便地将这些 设备连接到系统中去。系统采用光纤和双绞线作为传输 介质，为不同应用提供了合理的选择空间。语音主干系 统采用大对数电缆，既可作为话音的主干，也可作为数 据主干的备份。数据主干采用光缆，其较高的带宽为多 路实时多媒体信息传输留有足够余量。
智能化系统--综合布线讲义
2．灵活性 综合布线系统的灵活性主要表现在三个方面：灵 活组网、灵活变位和应用类型的灵活变化。
智能化系统--综合布线讲义
3．模块化 综合布线系统的接插元件如配线架、终端模块等 采用积木式结构，可以方便地进行更换、插拔，使管 理、扩展和使用变得十分简单。
智能化系统--综合布线讲义
智能化系统--综合布线讲义
这种传统布线方式由于没有统一的设计，施工、 使用和管理都不方便；当工作场所需要重新规划，设 备需要更换、移动或增加时，只能重新敷设线缆，安 装插头、插座，并需中断办公，显然布线工作非常费 时、耗资，效率很低。因此，传统的布线不利于布线 系统的综合利用和管理，限制了应用系统的变化以及 网络规模的扩充和升级。
1 PDS基础知识
1.1 PDS的发展历史 建筑物(大厦或园区)的布线系统作为提供信息服
务的最末端，其性能的优劣将直接影响到信息服务的 质量。传统布线的不足主要表现在：不同应用系统(电 话系统、计算机系统、局域网、楼宇自控化系统等)的 布线各自独立，不同的设备采用不同的传输线缆构成 各自的网络，同时，连接线缆的插座、模块及配线架 的结构和生产标准不同，相互之间达不到共用的目的， 加上施工时期不同，致使形成的布线系统存在极大差 异，难以互换、通用。
