FM(调频)无线话筒电路图

合集下载

几款无线话筒电路电路图及原理

几款无线话筒电路来源:滕州科苑电子作者:未知字号:[大中小]编者按：本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。

单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。

电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。

工作电流为60--80mA。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。

笔者也曾将D40管换成普通三极管8050，工作电流有60--80mA，但发射距离达不到1．5km，若改换成9018等，工作电流更小，发射距离也更短，电路中除了发射三极管以外；线圈L1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88--108MHz范围。

其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。

实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。

若发射距离只要几十米，那么可将电池电压选择为1．5-3V，并将D40管换成廉价的9018等，耗电会更少，也可参考《电子报》2000年第8期第五版(简易远距离无线调频传声器)一文后稍作改动。

图1介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将0．7--0．9m的拉杆天线直接连在C5上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。

若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

图2为2km调频发射机电路。

调频发射接收设计

一、频率稳定的调频信号传输电路。

图1所示电路可以将音频信号以调频（FM）的方式传送到异地。

图中，VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz～110MHz之间的电容三点式调频振荡电路。

话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。

此时，VT1的基极电压将随着音频信号的变化而变化，于是VT1的集电结电容也相应变化，引起振荡器的振荡频率随之变化，达到调频的目的。

VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率（即发射频率），由于C3、L1的参数为固定值，所以电容Cx为振荡频率调整电容，调整电容Cx可以改变该发射器的发射频率，当Cx的电容量为12.5pF时，发射频率约为108MHz。

包含有声音信号的调频信号由VT1的集电极输出，并由发射天线向空中发射。

天线接在VT1的集电极，长度约为690mm时发射效果最佳。

L1的电感量为0.17μH，如果买不到成品电感，也可以自己绕制。

绕制电感的电感量与线圈骨架的直径、长度以及匝数有关，如图2所示。

图中，r表示骨架的半径（单位为mm），x表示线圈成型后的长度（单位为mm），n表示线圈的匝数，电感量为n2×r2/(228.6r+254x）（μH）。

据以上方法，电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5～6匝，然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息，这就有可能听不清电视伴音。

如果有一个电路能够将电视伴音信号发射到周围空间，然后再用调频收音机接收就能很好地解决这个问题。

该电路如图1所示。

图1电路中，VT1及其外围电路组成振荡电路，振荡频率约为98MHz，R1、Cx为音频预加重电路，用来改善音频信号的频率响应，提高音质。

L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成，将其长度拉长为11mm左右即可，如图2所示。

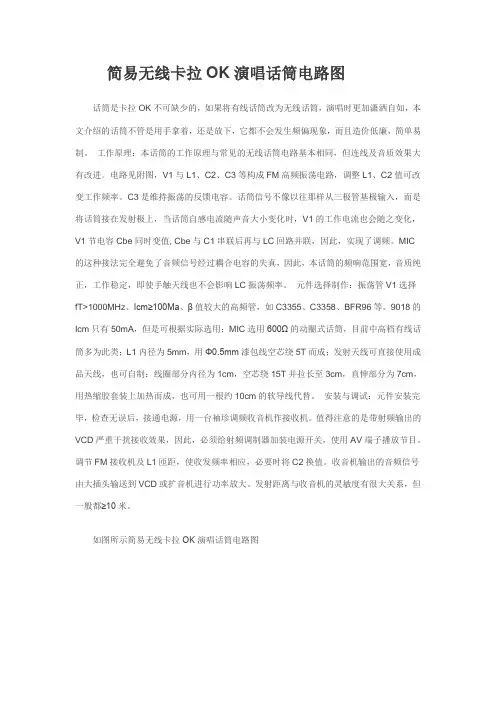

简易无线卡拉OK演唱话筒电路图

简易无线卡拉OK演唱话筒电路图话筒是卡拉OK不可缺少的，如果将有线话筒改为无线话筒，演唱时更加潇洒自如，本文介绍的话筒不管是用手拿着，还是放下，它都不会发生频偏现象，而且造价低廉，简单易制。

工作原理：本话筒的工作原理与常见的无线话筒电路基本相同，但连线及音质效果大有改进。

电路见附图，V1与L1、C2、C3等构成FM高频振荡电路，调整L1、C2值可改变工作频率。

C3是维持振荡的反馈电容。

话筒信号不像以往那样从三极管基极输入，而是将话筒接在发射极上，当话筒自感电流随声音大小变化时，V1的工作电流也会随之变化，V1节电容Cbe同时变值, Cbe与C1串联后再与LC回路并联，因此，实现了调频。

MIC的这种接法完全避免了音频信号经过耦合电容的失真，因此，本话筒的频响范围宽，音质纯正，工作稳定，即使手触天线也不会影响LC振荡频率。

元件选择制作：振荡管V1选择fT>1000MHz、Icm≥100Ma、β值较大的高频管，如C3355、C3358、BFR96等。

9018的Icm只有50mA，但是可根据实际选用；MIC选用600Ω的动圈式话筒，目前中高档有线话筒多为此类；L1内径为5mm，用Φ0.5mm漆包线空芯绕5T而成；发射天线可直接使用成品天线，也可自制：线圈部分内径为1cm，空芯绕15T并拉长至3cm，直伸部分为7cm，用热缩胶套装上加热而成，也可用一根约10cm的软导线代替。

安装与调试：元件安装完毕，检查无误后，接通电源，用一台袖珍调频收音机作接收机。

值得注意的是带射频输出的VCD严重干扰接收效果，因此，必须给射频调制器加装电源开关，使用AV端子播放节目。

调节FM接收机及L1匝距，使收发频率相应，必要时将C2换值。

收音机输出的音频信号由大插头输送到VCD或扩音机进行功率放大。

发射距离与收音机的灵敏度有很大关系，但一般都≥10米。

如图所示简易无线卡拉OK演唱话筒电路图．用驻极体话筒制作有线麦克风许多废旧电器上都有驻极体话筒，如录音机、电话机等。

无线话筒电路图大全

无线话筒电路图大全：介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。

单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。

电路中的关键元件是发射三极管，多采用D40,D5O,2N3 866等。

工作电流为60--80mA。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。

其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。

实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。

若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

图2为2km调频发射机电路。

本电路分为振荡、倍频、功率放大三级。

简易调频无线话筒电路图

简易调频无线话筒电路图
1．无线话筒原理
电子话筒是先将各种声音信号变成音频电信号，这个电信号再去调制电子振荡器产生的高频信号。

最后，高频信号通过天线发射到空中。

若将发射频率设计在FM收音机波段，再配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途。

2．电路图
附图是调频无线话筒的电路图，高频三极管Vl和电容C3、C5、C6组成一个电容三点式的高频振荡器。

三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率。

根据图中元件的参数其发射频率可以在88～108MHz之间，正好覆盖调频收音机的接收频率，通过调整L的数值（线圈L）可以方便地改变发射频率，以避开调频电台。

发射信号通过C4合到天线上再发射出去。

R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使Vl工。

高频电子技术任务8 调频无线话筒的制作

图8-3
调频信号的波形图
知识链接一
角度调制原理
二、调相信号分析
根据调相波定义，载波信号的瞬时相位随调制信号线性变化，即 φp(t) = ωct+kpUΩmcosΩt (8-13)
式中， kp为与调相电路有关的比例常数，单位是rad／v 。令 Δφp(t) = kpUΩmcosΩt则表示瞬时相位中与调制信号成线性变化的部分，称为瞬时相位的相位偏移量，简称相移。用mp表示最大相移，则
m f u (t ) max k f Um (8-4)
Δωm表示瞬时角频率偏离中心频率的ωc最大值。习惯上把最大频偏Δωm称为频偏。
根据瞬时相位与瞬时角频率的关系可知，对式(8-3)积分可得调频波的瞬时相
位
f (t ) (t )dt f u (t ) dt ct f 0 u (t )dt 0 0 c
(8-7)
以上分析表明，在调频时，瞬时角频率的变化与调制信号成线性关系，瞬时相位的变化与调制信号积分成线性关系。将式（8-2）分别代入式（8-3）、（8-5）、（8-7）得瞬时角频率
(t ) c k f Um cos t c m cos t (8-8)
瞬时相位
(t ) ct
k f U m
sin t ct m f sin t
(8-9)
调频信号数学表达式
知识链接一
角度调制原理
uFM Ucm cos(ct m f sin t )
(8-10)
式中，
mf
k f U m

m f m F
(8-11)
为调频波的最大相移，又称调频指数。mf 值可大于1 。如图8-3所示，给出了调制信号、瞬时频偏、瞬时相偏、对应的波形图。

无线话筒电路图大全

无线话筒电路图大全发布: | 作者: | 来源: luzhongguo | 查看:3175次 | 用户关注：无线话筒电路图大全：介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、**、数据传输及校园调频广播等。

单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。

电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。

工作电流为60--80mA。

但以上三极管难无线话筒电路图大全：介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、**、数据传输及校园调频广播等。

单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。

电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。

工作电流为60--80mA。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。

其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。

实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。

无线调频话筒

每套无线话筒由若干部袖珍发射机（可装在衣袋里，输出功率约0.01W）和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。

它适应于舞台讲台等场合。

调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM 将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l 的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

远距离FM调频发射电路

远距离FM调频发射电路本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。

电路简单易制，只要焊接无误即可工作，电路原理见图１所示。

图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。

如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。

需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。

专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。

电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。

天线一定要架好后再上电。

电路的工作电流约２５±５ｍＡ。

如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。

电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。

新颖的调频接收机本文介绍的调频接收机利用超再生调频接收原理，因采用了高增益微型集成电路，故电路简单新颖。

接收效果达到一般调频接收机的水平，同时克服了超再生接收机选择性差、噪声大等缺点，又保持了灵敏度高、耗电少、线路简单和成本低(元件费用不足5元)等优点。

适合电子爱好者制作。

该机的电路原理图如图所示。

由超再生调频接收、FM-AM变换部分、调幅检波及低放电路组成。

调频波的超再生接收，实际上就是将调频波转换成调幅波，同时对调幅波进行包络检波以得到低频信号。

图中的三极管VTl及外围元件组成典型的超再生调频接收电路，并将调频波信号转换成调幅信号以及进行包络检波输出音频信号。

调频无线话筒的电路分析

调频无线话筒的电路分析1整体方案话筒输出的音频信号被低频放大电路（AF AMP）放大，通过频率调制（FM：Frequency Modulation）电路变为FM波。

FM波再进一步经过高频放大电路（RF AMP）进行功率放大，就可以作为电波由天线发射出去。

最重要的部分就是频率调制电路。

所谓FM就是用调制信号（拟由电波载运的信号）对载波以频率偏移的方式进行调试，如果想用调制信号（在这里就是声音）改变振荡器的振荡频率，就需要用到FM，原理图如下所示：图1 FM原理图调频无线话筒的整体实际原理图如下所示：图2 实际原理图2 单元电路的分析过分析可以确定出调频发射电路的方框图如下：图3 单元电路框图调频发射电路主要由话筒MIC，调频振荡器，隔离缓冲级和高频功率放大器四部分组成。

（1）话筒MIC：驻极体小话筒，灵敏度非常高，可以采集微弱的声音信号。

话筒底部有两个接点，用两根粗铜丝焊牢在PCB印制电路板上。

驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。

属于最常用的电容话筒。

由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。

属于最常用的电容话筒。

由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

并且，外围电路中需要有相应的偏置电阻为其提供偏置。

图4话筒MIC电路（２）调频振荡器低频小信号部分只是将调制信号不失真的略作放大，直接调频发射系统中，调频振荡器的电路形式主要有晶体振荡器直接调频，电抗管调频、变容二极管调频。

晶体振荡器直接调频电路的优点是提高了振荡器中心频率的稳定性；电抗管调频电路与变容二极管调频电路相比，要复杂一些。

FM(调频)无线话筒电路图

FM(调频)无线话筒电路图该话筒语音清晰度较高，主要采取了几个措施：ＭＩＣ输出的信号先送到ＢＧ１管进行放大，其中Ｒ１和Ｃ１是附加的高音预加重电路。

Ｃ２和Ｃ３是ＢＧ１管的输入和输出耦合电容，其值用得较小，是为了衰减低音，提升中高音。

ＢＧ１管输出端反向并联的二极管Ｄ３、Ｄ４与Ｃ４、Ｒ７的电路，是利用二极管正向导通时内阻变小的特性对强信号起限幅作用，而正常强度的信号不受影响，同时对话筒与扬声器之间的正反馈引起的啸叫也有良好的抑制作用。

话筒信号经ＢＧ１放大后，通过Ｌ５加到ＩＣ内部的变容管上，对高频信号进行调频调制，可得到较大的频偏。

Ｃ７、Ｃ８和Ｃ９、Ｌ１组成调频信号调谐电路，其工作频率在８８ＭＨｚ～１０８ＭＨｚ之间。

ＩＣ的第脚输出的高频信号经Ｌ２和Ｃ１０调谐选频后送Ｃ１１再耦合到ＢＧ２管进行射频放大（ＢＧ２可用一般的超高频管）后，向空间辐射调频的话筒信号。

整机装在一个袖珍半导体收音机的外壳内。

ＭＩＣ用一根８０ｃｍ长的单芯屏蔽软线引出，此话筒引线兼作发射天线。

Ｃ１３输出的高频信号用电感Ｌ４与地隔离，接到屏蔽线的外层。

ＭＩＣ装在一个合适的乳胶管内，再用一个领带夹与乳胶管固定在一起。

使用时将话筒夹在胸前靠近衣领处，机器挂在裤带上，使话筒线展开，其发射效果最好。

Ｌ１、Ｌ２、Ｌ３用∮０．５ｍｍ左右的漆包线在直径为５ｍｍ的圆棒上绕５圈，Ｌ２上有一抽头。

Ｌ４、Ｌ５和Ｌ６可用普通小型色码电感。

调试时先调Ｌ１的松紧度，使收音机在ＦＭ段能收到该调频话筒发射的信号，再调Ｃ１６使信号更强。

最后将收音机天线缩短后调Ｌ３，使发射距离最远。

如有简易场强计配合调试，能调到效果最佳。

本机频率稳定，一次调好后使用数月不会漂移。

本人使用４．５Ｖ电源时，发射—接收距离２５米之内无方向性，用调频收音机收听，感觉就像是一个调频广播电台。

调频无线话筒接收机电路上传者：dolphin 浏览次数:1869调频无线话筒接收机电路大致几个大的部分：1。

调频接收及变频：由IC1 (BA4424)，本振回路（Q1,Q2）及外围元件组成。

调频(FM)无线话筒

300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐－部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。

收藏！经典，双管，微型FM发射机电路图，简单到可自制

收藏！经典，双管，微型FM发射机电路图，简单到可自制这里介绍的微型FM调频发射机电路，是微型无线调频话筒的一种。

它使用双管推挽式发射电路，发射频率设定在88~108MHz民用调频广播频段，使用普通调频收音机就能够接收信号。

1、电路原理如下图所示，是微型FM调频发射机电路图。

微型FM调频发射机电路图电路中，包括音频转换和高频振荡调制两部分。

驻极体话筒BM拾取外界音频，并转换成电信号，经C1耦合到高频振荡电路进行调频调制。

两个三极管VT1和VT2的集电极与基极相互交叉连接，并与L、C2组成的谐振回路，构成高频振荡器。

振荡频率，由三极管的结电容、L、C2共同决定，经过C1耦合到来的音频信号，将改变三极管的结电容，引起谐振回路参数改变，从而将振荡频率调制，让频率的变化跟随音频信号而变化。

调制后的调频信号，经过C3耦合到天线，发射出去。

2、元器件选择与制作谐振电感L需要自制，如下图所示。

谐振电感的制作谐振电感L，用直接0.5mm漆包线在直径5mm钻头柄上，作为骨架绕制5匝，然后抽出，形成空心线圈，并适当拉长即可。

驻极体话筒的焊盘，一般没有安装引脚，可以根据自己的安装需要，用电线或者电阻的引脚作为安装引出线，如下图所示。

给驻极体话筒安装引脚对于发射天线，可以使用一根30cm~50cm的软导线。

3、电路调试调试第一步，要确定电路是否起振，如下图所示，无示波器时，可以使用万用表简单的检测是否起振。

无示波器时的振荡器起振的检测方法尽量使用指针万用表，放置直流10V档位，测量R2的压降，测量时，用导线短路L，点触即可，可以迫使电路在振荡和停振来回切换，以便判断是否起振。

调试第二步，调制发射频率，如下图所示。

发射频率的调整调整L的每匝间距，可以改变发射频率，用FM调频收音机，设定一个没有电台的频率，然后调节L的间距，直到收音机中收到信号即可。

内容来自今日头条。

FM调频发射器制作资料

调频无线话筒电路图-调频无线话筒制作-自制无线话筒本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无线话筒的电路图。

图1无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018日ＢＭ为小型驻极体话筒L为空心线圈。

驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图2 驻极体话筒检测L是空心电感线圈。

用?0．5毫米的漆包线在元珠笔芯上密绕10圈。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图3）。

三、焊接电路图4是调频无线话筒的印刷电路图。

图3 线圈L的绕法图4 印刷电路板1．将各元件引脚镀锡后插入印刷电路板对应位置。

各元件引脚应尽量留短一些。

2．逐个焊接各元件引脚。

焊点应小而圆滑不应有虚焊和假焊。

焊接线圈时，注意不能使线圈变形。

3．用一根长40－60厘米的多股塑皮软线做天线。

一端焊在印刷电路板上，另一端自然伸开。

四、电路的调试1．先检查印刷电路板和焊接情况，应元短路和虚、假焊现象。

然后可接通电源。

2．用万用表直流电压档测量晶体管V基极发射极问电压，应为0·7伏左右。

若将线圈Ｌ两端短路，电压应有一定变化，说明电路已经振荡。

3．打开收音机，拉出收音机天线，波段开关置于FM波段，（频率范围为88兆赫至108兆赫）将无线话筒天线搭在收音机上。

无线话筒电路图大全

主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。

单声道调频发射电路图1是较为经典的1．5km单管调频发射机电路。

电路中的关键元件是发射三极管，多采用D40,D5O,2N3 866等。

工作电流为60--80mA。

但以上三极管难以购到，且价格较高，假货较多。

笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。

其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。

实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。

若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

图2为2km调频发射机电路。

本电路分为振荡、倍频、功率放大三级。

调频无线话筒电路图

调频无线话筒电路图-调频无线话筒制作-自制无线话筒时间:2008-10-29 15:15生产商:Web-free 代理商:woto 浏览数:6201次本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无线话筒的电路图。

图1 无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k 为拨动开关V为高频三极管9018日ＢＭ为小型驻极体话筒L为空心线圈。

驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图2 驻极体话筒检测L是空心电感线圈。

用?0．5毫米的漆包线在圆珠笔芯上密绕10圈。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出圆珠笔芯，形成空心线圈（如图3）。

三、焊接电路图4是调频无线话筒的印刷电路图。

图3 线圈L的绕法图4 印刷电路板1．将各元件引脚镀锡后插入印刷电路板对应位置。

各元件引脚应尽量留短一些。

2．逐个焊接各元件引脚。

焊点应小而圆滑不应有虚焊和假焊。

焊接线圈时，注意不能使线圈变形。

3．用一根长40－60厘米的多股塑皮软线做天线。

一端焊在印刷电路板上，另一端自然伸开。

四、电路的调试1．先检查印刷电路板和焊接情况，应元短路和虚、假焊现象。

FM发射电路图

FM发射器电路——全集本电路图所用到的元器件：BBC109C电路如图所示。

它包括红外传感头、电子开关、音响发声电路、无线FM电路等。

将它安装在银行、密室或库房等需要监护的场所，用于晚上代替人员值守，当有人潜入作案时，电路将自动发出调频(FM)无线报警信号，附近(500m)的值班人员从FM收音机中可收到“呜呜……”作响的报警信号．从而采取积极的防范措施。

高频发射管D40揭密最早的关于"D40"文章从电路明显可以看出电路还较简易，不够完善，但这篇文章的历史意义要远远大于他的实际制作意义，我想也是这篇文章给了业余调频发烧友一个美丽的梦。

晓吴：这是一篇刊登在《家电维修》1992年第7期上的文章，名叫《超远程无线话筒》，作者是李栋鑫，说是能在开阔地最远可以发射1.5kM。

我看到这篇文章是在95年还是96年的时候，当时我真的对这管子是日思夜想，千方百计的想买到这个神奇的管子，但几年后我终于明白了些什么…………D40 这个管子最早初现在1992年《家用电器》刊登的一篇《超远程调频无线话筒》文章提到的，文章发表后，无线电爱好者无不为它神往，但确苦于没D40的参数，无法制做，正在吊足所有人胃口时，巧在这时，半年后又一篇《超远程调频无线话筒》一文答读者见刊，声称D40为特殊新型产品，并提供了该管的性能指标：D40 管是台湾敏通公司的产品，进口时型号已被抹去，电气参数BVCE0>9V、ft>280MHz、PCM:1W、ICM:150mA、β>120，声称据他们了解国内市场目前是不可能有买或替代品，只有他们有货可供，12.5元/只(相当与一只2SC1971的价)。

几年来，圈内又相继出现了所谓发射距离更远的D50的精品发射管，一时间电子报刊与网上有供D40、D50的信息漫天飞，，无意例外他们的价格都高的离谱，甚至我还看到了声称可以发射5公里的发射管D60的广告，我的天那！但是到你经过千方百计真的把那些所谓的D系列弄到手时，你却发现并不像传说的那样好使，为什么哪？当你仔细观察这些D管是它们不是被打磨掉了原有型号就是又被重新印是了D40、D50的字样，没见有人买到过真正用激光印有D40的管子。

调频无线话筒

1 无线话筒简介无线话筒简单地说，它就是一种通过无线电波或其它的方式传输声音的设备。

这种设备或电路就其原理而言，在很多产品中以各种形式或名称存在着，如双工的EarMark无线耳机HS-4系列型号就是其中之一。

电路板上的电子元件话筒（咪头）先将自然界的声音信号变成音频电信号，这个电信号会去调制电子振荡器产生的高频信号。

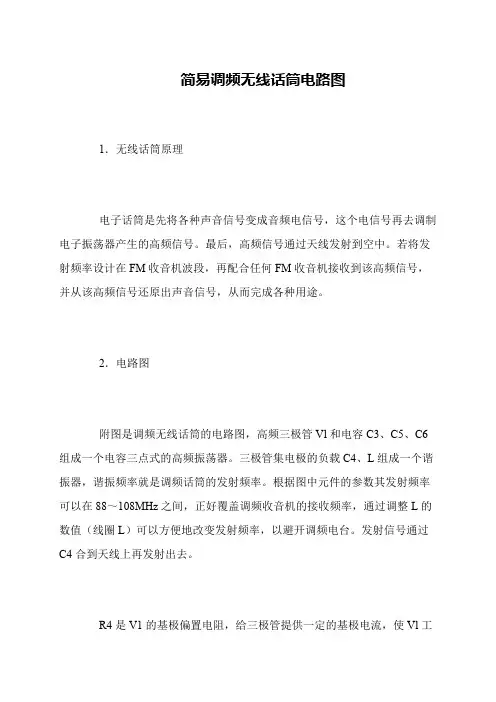

最后，高频信号通过天线发射到空中。

我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途。

无线话筒用途：1、无线话筒：用户在唱歌、讲话或者表演时可以360度的任意转动和移动，不会有电线绊脚、扯后腿。

2、无线广播：老师在讲课时进行现场转播，可以无数学生用收音机收叫讲课，大大的增加了听课人数。

3、无线叫卖器：在街上推销商品时，用无线话筒叫卖具有一定新颖性，会收到比普通话筒好的广告效果4、无线抱警器：实现一定距离的无人值守。

例如在二楼监听一楼之门锁声音，起防盗报警器的作用。

5、无线电子门铃：由于可以无线传播声音，因此也可以无线传播门铃声音，配对还改装成无线对讲机。

8、声控小彩灯：将大功率功放输出端的音箱改接成瓦数相当的6V、12V汽车电灯泡，调节音量合造位置9、读书记忆增强器：和助听器类似，将话筒对准自己，听自己的读书声来排除外界干扰，起集中注意力作用。

10、小型广播电台：适合学校、工厂等单位自行举办各种节目，可以播放音乐、新闻、通知等，用收音机听。

11、电视伴音转发器：看电视时用耳机听可以不影响别人睡觉，但受耳机线长控制。

本装置则可以不受此限制。

2 电子设计软件的介绍2.1 Protel DXP综述Protel DXP是桌面板级设计系统。

它第一个将所有设计工具集于一身，可完成从电路原理图到最终的印制电路板（PCB）设计全部过程。

用户从最初项目模块规划到最终形成生产数据都可以按照自己的设计方式实现，从而真正享受方便、快捷、形象的设计自动化，并从繁琐的电路设计中解脱出来。
