XX道路工程M7.5浆砌片石挡土墙施工方案

XX新城西顺城街（湖北西路～三里河街）道路工程M7.5浆砌片石挡土墙施工方案

一、工程概况

1.1、工程简介

XX新城西顺城街（湖北西路～三里河街）道路工程位于XX新城西部地区，南起湖北西路，北接三里河街，是沿三里河、XX河景观带重要的交通走廊，同时也是周边居民出行提供必要的交通服务。路线全长2.6公里。我单位施工的标段为Ⅰ、Ⅱ、Ⅲ标段，起讫桩号为K0+000～K1+700，路线长度1.7km。

1.2、设计主要技术指标

采用双向两车道城市干路标准设计；设计车速30公里/小时；整体式路基25.5米，设计荷载为：公路—I级。

1.3、挡土墙基本情况

本段挡土墙，共计727m，挡土墙别高3、4、5、6m，顶宽0.75m，底宽1.74米，采用衡重式路肩墙，起点与路堤锥坡相接，终点路堤锥坡相接。K0+692～K1+020挡土墙先行施工，位于三里河河道边。计划工期2018年4月1号至2018年4月30号。

1.4、挡土墙主要工程数量

1.5、质量检验和质量标准

浆砌片石、块石挡土墙允许偏差

1.6、气候、水文条件

本项目区属暖温带大陆性半湿润季风气候，四季变化明显。平均气温9.7℃，最高气温39.2℃，最低气温-26.2℃。年均降水量534.2毫米，最大冻深20-50厘米。项目所在区地表水流分属永定河水系，发源于县城东北15公里黑龙潭，共计9条支流。河流均属常年流水，水量随着季节变化。

二、施工准备

为了确保本工程优质、高速、安全、低耗、圆满地完成合同规定的各项指标，根据本工程特点，做好施工前准备工作，科学组织，精心安排、计划在先，保证施工中各项工作的顺利开展。

1、施工前组织有关单位做好现场交接工作，布设施工用电线路，用水管

线和临建设施。

2、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会设计意图，

全面掌握施工图纸内容，提出方便施工的合理化建议。

3、及时编制施工预算，充分反映工程所需的各种费用，材料、劳动力等，

有效指导进度计划、材料计划、劳动力安排、竣工决算和经济分析

等工作的开展。

4、认真做好材料的计划采购准备，编制各项材料计划，对多种材料的采

购，入库、保管和出库，制定完善的管理方法，同时加强防盗和防

火管理。

三、资源配置计划

根据工期要求配备足够的施工力量，合理分工，科学管理，具体配备如下：

（1）劳动力准备

根据劳动力计划，提前在公司内部的施工队伍和劳务基地中进行组

织安排，保证劳动力能及时、有序地进场；对所组织的劳动力进行

考核、筛选，选拔有素质、技术熟练的工人进场；对施工人员进行

进场交底及技术、质量、安全教育，重要工种和特殊工艺提前进培

训，作到持证上岗。

（2

（3

四、施工方案和施工方法

1、工艺标准

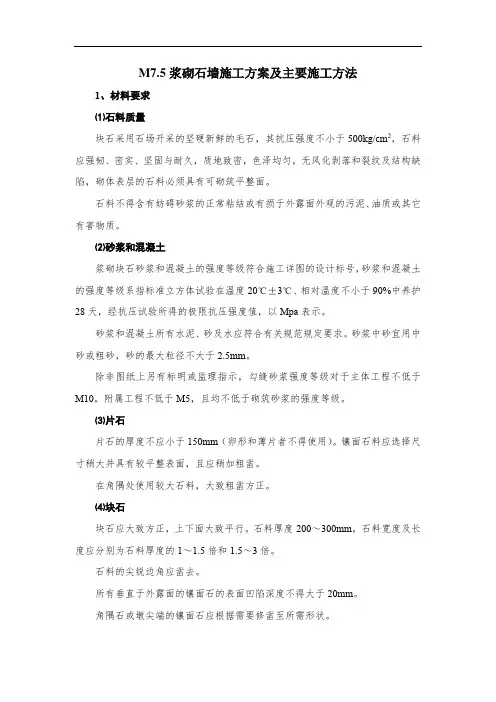

（1）衡重式路肩挡土墙强度等级采用Ｍ７．５浆砌片石浇筑（石料强度等级不低于MU４0，）Ｃ２０现场浇筑。其砼的强度要满足设计要求。（2）基础最小埋深1米。地基承载力满足设计要求P1及P2，如承载力不满足要求则采用扩展基础，且同时满足扩展基础所需承载力PK，若达不到要求，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。

（3）挡墙的墙身几何尺寸要符合设计要求。

（4)挡墙内的预留泄水孔采用直径10cm的PVC管纵、横向间距2.0-3.0m，呈梅花状布置，最下一排泄水孔宜高于地面30cm，并设5%向外倾斜坡度。（5）挡土墙每10米设置一条沉降缝，沉降缝宽2-3厘米，塞沥青麻丝，塞入度不小于20厘米。

（6）挡土墙的墙顶标高要满足设计要求，允许偏差为±20mm。

（7）挡土墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。

（8）挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。

2、工艺流程

测量放线→基础开挖→基槽验收→二次测量放线→基础、墙身浆砌→Ｃ２０砼现浇压顶→养护强度75%→反滤层设置及墙背回填

3、测量放线

由项目部测量班组根据路肩墙设计图纸及复核、批准后的导线点准确放出该路肩墙在路基中的准确位置。

（1）进行该路肩墙所处位置的原始地面线的复测工作，以核实图纸结构尺寸、形状和基础标高是否符合实际情况。

（2）确定出需挖基础的平面位置：注意其砌体的上口宽度、砌体的结构几何尺寸和砌体的高度等在复核其基础的平面位置。

4、基坑开挖

（１）基础开挖之前通知监理工程师，并对基础平面位置和现有的地面标高测量。首先对挡土墙基础位置进行清表或清淤泥，并将表层土体清除运走；为便于开挖后的检查校核，基础的控制桩应延长至基坑外加以固定。

（２）基础开挖采用机械开挖，人工配合清理，开挖过程中要认真对照设计提供地质资料，判别土体的地质情况，根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽50cm左右。

因设计对基底地基土的容许承载力均有要求，若实际开挖情况不符，请及时通知有关各方做进一步处理，最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定。在基坑开挖到设计标高后，对基坑内四周松散土体清除干净，提请监理工程师验收。施工时要注意：挡土墙基础入土深度不小于1m，当地质情况较差时应根据实际情况适当调整加深；基底纵坡大于5％时，基础应做成高宽比不大于1：2的台阶。

（３）基坑开挖至图纸规定基底标高后，应进行验槽，若现场和图纸不符时，应通知有关单位，以便妥善处理。如发现地基承载力达不到图纸规定的承载力要求时，应根据实际触探（或挖深）及土壤试验资料提出地基处理方案，并按监理工程师的批示处理。

（４）基础直接置于天然地基上。基坑开挖到设计高程后，应及时检测地基承载力，其承载力应满足设计要求。如不够，应采用图纸或监理工程师批准的加强措施。检验同意后，可开始砌筑。

（5）基础直接置于河道里，河道临时增加一道围堰和6道支线围堰，使基坑和墙身免受水的危害，方便施工抽水。附挡土墙平面施工图、挡土墙施工断面图。先清理河道、边坡腐殖土，河道清理厚度暂定为0.5米。根据边坡现场情况进行清表。清理完成后通知监理工程师现场计量。挡土墙基础为换填砾石，换填砾石厚度为2米。换填砾石宽度大于挡土墙基础度1米。换填砾石每层回填20cm，进行分层碾压，压实度不小于设计值，回填至挡土墙基础底。换填碎石完成后，经监理工程师完成后，可开始砌筑。

（6）基础挖方应始终保持良好地排水，在挖方的施工期间免受水的危害。施工期间，应维护好天然水道，并使地面排水畅通。基坑开挖达到设计高程后不宜长时间暴露，应及时铺筑，以防止坑内积水，影响地基承载力。
