凸轮机构基本尺寸的确定
设计牛头刨床中的凸轮机构

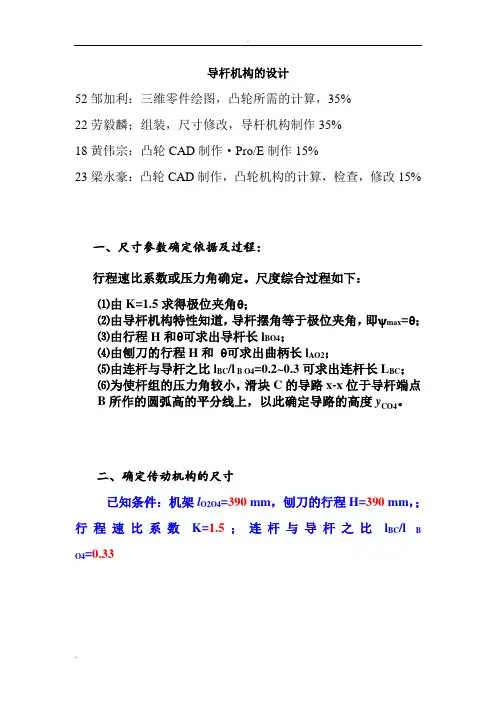

导杆机构的设计52邹加利：三维零件绘图，凸轮所需的计算，35%22劳毅麟；组装，尺寸修改，导杆机构制作35%18黄伟宗：凸轮CAD制作·Pro/E制作15%23梁永豪：凸轮CAD制作，凸轮机构的计算，检查，修改15%一、尺寸参数确定依据及过程：行程速比系数或压力角确定。
尺度综合过程如下：⑴由K=1.5求得极位夹角θ；⑵由导杆机构特性知道，导杆摆角等于极位夹角，即ψmax=θ；⑶由行程H和θ可求出导杆长l BO4；⑷由刨刀的行程H和θ可求出曲柄长l AO2；⑸由连杆与导杆之比l BC/l B O4=0.2~0.3可求出连杆长L BC；⑹为使杆组的压力角较小，滑块C的导路x-x位于导杆端点。
B所作的圆弧高的平分线上，以此确定导路的高度yCO4二、确定传动机构的尺寸已知条件：机架l O2O4=390 mm，刨刀的行程H=390 mm，；行程速比系数K=1.5；连杆与导杆之比l BC/l B=0.33O41）.根据所给数据确定机构尺寸 极位夹角：οθ3615.115.118011180=+-=+-=︒︒k k 导杆长度：41390165022sin18sin 2BO H l mm θ=== 连杆长度：BC l =0.334BO l =214.5mm 曲柄长度：224sin 390*sin181172AO O O l l mm θ===已知刨头导路x-x 位于导杆端点B 所作的圆弧高的平分线上。
（这样才能保证机构运动过程的最大压力角具有最小值，使机构在运动过程中具有良好的传动力特性）所以，()444111cos 650*6501cos18633.75222CO BO BO y L l mm θ⎛⎫=--=--= ⎪⎝⎭ 即导轨滑块C 到O4的垂直距离为633.75mm 。
(此图可用Flashpaper导出)2）.机构运动简图的绘制选取一长度比例尺，如图所示。
BAO4任务三设计牛头刨床中的凸轮机构%一．凸轮机构的设计要求概述：⒈已知摆杆9作等加速等减速运动，要求确定凸轮机构的基本尺寸，选取滚子半径，手工或用CAD软件画出从动件运动规律角位移线图和凸轮的实际轮廓。
凸轮机构基本尺寸
注意：对于平底推杆 凸轮机构，也会产生失 真现象，见图。 增大 r0可避免
平底推杆凸轮机构，当平底推杆的运动规律使位移变化 太快时产生失真现象。图
增大 r0可避免
凸轮机构基本的确定要考虑因素较多：受力、效率及自 锁、运动失真、结构等，要综合考虑。可进行结构优化。
tgα = CP / (( r02 - e2 )1/ 2 + s) = (ds / dδ – e) / (( r02 - e2 )1/ 2 + s)
结论： ① s = F( δ ) 一定时，某一时刻 v 一定：
r0↓ → α↑
② 不同时刻 δ ， α 不同，有一个αman 。
∴据 αman = [α] ---- 极限情况 确定 r0min 。
§7-4 凸轮机构基本尺寸的确定
基本尺寸：基圆半径 r0 、滚子半径 rT 、偏心距 e 等 考虑受力合理、动作灵活、尺寸紧凑等
Hale Waihona Puke 一、作用力与凸轮机构的压力角
设：主动件为凸轮，从动件为推杆， 凸轮对推杆总作用力为 F，载荷为 G； 机架对推杆的反力为 R1、R2 。
压力角 α：接触点推力（法向）与 V 方向 的夹角。 它随轮廓曲率半径而不同。
显然， α ↑，水平分力（正压力）↑，摩 擦力↑，当 α↑到一定时（推力引起的摩擦力大 于其有效分力时），便发生自锁。
∑Fx = 0 ∑Fy = 0 ∑MB = 0
得 P.228 式7-18、 P.276 9-21
G
V
v相对
F
y x
G = F [ cos (α+ φ1 ) – (1 +2b / l )sin (α+ φ1 ) tgφ2 ]
基本尺寸的确定
lCP = (s2+s0 )tanα
s2
rb
s0
rb e
2
2
2
C
O
P
n
ds2 e d 1 s 2 tan
e ds2/dφ 1
e2
为使机构的结构更紧凑, α应越大越好
凸轮机构基本尺寸的确定
为了保证凸轮机构能顺利工作，要求： α ≤ [α] [α]= 30˚ ----直动从动件； [α]= 35°～45°----摆动从动件； [α]= 70°～80°----回程。
tan ds2 / d1 e s2 rb 2 e 2
ω1
v2 B
s2
v2 P s0
n
ds2/dφ1
凸轮机构基本尺寸的确定
同理，当导路位于中心左侧时，有： n s2 B ω1 Dα r
min
lOP =lCP- lOC
tan
lCP = ds2/dφ 1 + e
ds2 / d1 e
凸轮机构基本尺寸的确定
一、压力角及许用值
压力角： 凸轮对从动件作用力的方向与从动件 上力作用点的速度方向之间所夹的锐角。
F’----有用分力, 沿导路方向 F”----有害分力，垂直于导路
Ff
n F F’
F”=F’ tg α
F’ 一定时,α↑
F”↑， ω1 若α大到一定程度时，会有：
α
F”
B
Ff > F’
a rT
凸轮机构基本尺寸的确定
四、滚子半径的选择
2、外凸的凸轮轮廓： a rT
a min min rT a
最新机械设计基础教案——第5章 凸轮机构
第5章凸轮机构（一）教学要求1．了解凸轮机构的工作原理2．掌握常用从动件运动规律及特性3．掌握盘形凸轮轮廓的设计4．了解凸轮机构的尺寸的确定（二）教学的重点与难点1．凸轮的工作原理2．用反转法设计凸轮轮廓3．凸轮的尺寸对其机构的影响（三）教学内容5.1概述5.1.1 概念1．凸轮机构的组成：凸轮是由从动件、机架、凸轮三部分组成的高幅机构。
2．凸轮：是一种具有曲线轮廓或凹糟的构件，它通过与从动什的高副接触，在运动时可以使从动件获得连续或不连续的任意预期运动。
3．特点：结构相当简单，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。
但另一方面，由于凸轮机构是高副机构，易于磨损，因此只适用于传递动力不大的场合。
4．凸轮机构的应用例：内燃机配气机构（如下图所示）靠模车削机构（如下图所示）自动送料机构（如下图所示）分度转位机构（如下图所示）5.1.2 凸轮机构的分类1、按照凸轮的形状分为：(1)盘形凸轮凸轮中最基本的形式。
凸轮是绕固定铂转动且向径变化的盘形零件，凸轮与从动件互作平面运动，是平面凸轮机构。
(2)移动凸轮可看作是回转半径无限大的盘形凸轮，凸轮作往复移动，是平面凸轮机构。
(3)圆柱凸轮可看作是移动凸轮绕在圆柱体上演化而成的，从动件与凸轮之间的相对运动为空间运动，是一种空间凸轮机构。
(4)曲面凸轮当圆柱表面用圆弧面代替时，就演化成曲面凸轮，它也是一空间凸轮机构。
2、按锁合方式的不同凸轮可分为：(1)力锁合凸轮，如靠重力、弹簧力锁合的凸轮等；(2)几何锁合凸轮，如沟槽凸轮、等径及等宽凸轮、共轭凸轮等。
3、按从动件型式分为：(1)尖顶从动件(2)滚子从动件(3)平底从动件根据从动件运动型式不同分为直动从动件和摆动从动件。
5.1.3 凸轮和滚子的材料凸轮机构的主要失效形式：磨损和疲劳点蚀要求凸轮和滚子的工作表面硬度高、耐磨并且有足够的表面接触强度。
对于经常受到冲击的凸轮机构还要求凸轮芯部有较强的韧性。
凸轮机构的压力角和基本尺寸
2．凸轮理论轮廓的外凸部分
amin min rT
min rT
amin =min-rT
min>rT amin =min-rT>0
min rT
´
´
min<rT amin =min-rT<0
´
为避免运动失真，
min=rT
amin =min-rT=0
rT<
min
凸轮机构的压力角和基本尺寸
一、凸轮机构的压力角
二、凸轮基圆半径的确定 三、滚子从动件滚子半径的选择
第四节 凸轮机构的压力角和基本尺寸
一、凸轮机构的压力角
1. 压力角 ：
在不计摩擦力、重力、惯性力的条件下，机 构中驱使从动件运动的力的方向线与从动 件上受力点的速度方向线所夹的锐角。
Q n
F F2 v2
回程时：[]=70º ~80º
3、压力角与凸轮机构尺寸之间的关系 P点为速度瞬心， 于是有： v=lOPω → lOP =v / ω = ds/dφ = lOC + lCP lOC = e lCP = ds/dφ - e lCP = (S+S0 )tg α S0= r20 -e2 ds/dφ - e tgα = S + r20 - e2 r 0↑ →α ↓
F1 A
2. 压力角与凸轮机构受力情况的关系 Q—作用在从动件上的载荷
F—凸轮对从动件的作用力
F1 F cos F2 F sin
o
推动从动件运动的有效分力 阻碍从动件运动的有害分力
越小，受力越好。
n
F1 F cos F2 F sin
推动从动件运动的有效分力
阻碍从动件运动的有害分力
凸轮机构基本尺寸的确定
5
h/r0 等加等减速运动
10
85 5 80 10
作者：潘存云教授
h/r0 余弦加速度运动
85
80
15 20
α 最大压力角 max
75 70
25
65
30
60
35 40
45
50
55
15 20
最大压力角αmax
75 70
25
65
30
60
35 40
45
50
55
应用实例：一对心直动滚子推杆盘形凸轮机构， δ0＝45º，h=13 mm, 推杆以正弦加速度运动， 要求:αmax ≦30º，试确定凸轮的基圆半径r0 。 作图得：h/r0＝0.26 r0 ≧ 50 mm
n
∴ tgα = ds/dδ + e
s + r20 - e2
e ↑ α↑
e ds/dδ
此时，当偏距e增大时，压力角反而增大。
对于直动推杆凸轮机构存在一个正确偏置的问题！
综合考虑两种情况有： tgα = ds/dδ ± e
s + r20 - e2 “+” 用于导路和瞬心位于凸轮回转中心的两侧； “-” 用于导路和瞬心位于凸轮回转中心的同侧； 显然，导路和瞬心位于中心同侧时，压力角将减小。
对于外凸轮廓，要保证正常工作，应使： ρmin> rT
曲线之曲率半径： ρ＝( x2+y2)3/2/( xy-yx ) 式中：x=dx/dδ,y=dy/dδ, x=d2x/dδ2, y=d2y/dδ2
可用求极值的方法求得ρmin ,常采用上机编程求得ρmin
工程上要求ρa ≥1～5
若不满足此条件时：
= [ds/dt] / [dδ/dt]
哈工大机械原理考研-第3章-凸轮机构(理论)
第3章凸轮机构及其设计3.1基本要求1.了解凸轮机构的类型及其特点。
2.掌握从动件的几种常用运动规律及特点。
掌握从动件行程、从动件推程、推程运动角、从动件回程、回程运动角、从动件远（近）休程及远（近）休止角及凸轮的基圆、偏距等基本概念。
3.熟练掌握并灵活运用反转法原理，应用这一原理设计直动从动件盘形凸轮机构、摆动从动件盘形凸轮机构及平底直动从动件盘形凸轮机构。
4.掌握凸轮机构基本尺寸的确定原则，根据这些原则确定凸轮机构的的压力角及其许用值、基圆半径、偏距、滚子半径等基本尺寸。
5.掌握凸轮机构设计的基本步骤，学会用计算机对凸轮机构进行辅助设计的方法。
3.2内容提要一、本章重点本章重点是从动件运动规律的选择及其特点，按预定从动件运动规律设计平面凸轮轮廓曲线和凸轮机构基本尺寸的确定。
涉及到根据使用场合和工作要求选择凸轮机构的型式、选择或设计从动件的运动规律、合理选择或确定凸轮的基圆半径、正确设计出凸轮廓线、对设计出来的凸轮机构进行分析以校核其是否满足设计要求。
1 凸轮机构的类型选择选择凸轮机构的类型是凸轮机构设计的第一步，称为凸轮机构的型综合。
凸轮的形状有平面凸轮（盘形凸轮、移动凸轮）和空间凸轮，从动件的形状有尖顶从动件、滚子从动件、平底从动件，而从动件的运动形式有移动和摆动之分，凸轮与从动件维持高副接触的方法又有分为力锁合、形锁合。
故凸轮机构的类型多种多样，设计凸轮机构时，可根据使用场合和工作要求的不同加以选择。
（1）各类凸轮机构的特点及适用场合尖顶从动件凸轮机构：优点是结构最简单，缺点是尖顶处极易磨损，故只适用于作用力不大和速度较低的场合。
滚子从动件凸轮机构：优点是滚子与凸轮廓线间为滚动摩擦，摩擦较小，可用来传递较大的动力，故应用广泛。
平底从动件凸轮机构：优点是平底与凸轮廓线接触处极易形成油膜、能减少磨损，且不计摩擦时，凸轮对从动件的作用力始终垂直于平底，受力平稳、传动效率较高，故适用于高速场合。
机械设计基础 第四章
(1) 盘形凸轮机构
盘形凸轮机构是最常见的凸轮机构， 其机构中的凸轮是绕固定轴线转动并具 有变化向径的盘形零件，如图4-2所示。
图4-2 内燃机配气机构
(2) 移动凸轮机构
当盘形凸轮的 回转中心趋于无穷 远时，凸轮不再转 动，而是相对于机 架作直线往复运动, 这种凸轮机构称为 移动凸轮机构(参见 图4-4)。
用光滑的曲线连接这些点便得到推程等加速段的位移线图，等
减速段的位移线图可用同样的方法求得。
等加速、等减速运动规律的位移、速度、加速度线图如图 4-10所示。由图4-10(c) 可知，等加速、等减速运动规律在运动 起点O、中点A 和终点B 的加速度突变为有限值，从动件会产生 柔性冲击，适用于中速场合。
4.3 盘形凸轮轮廓的绘制
凸轮轮廓的设计方法有作图法和解析法两种。其中，作图 法直观、方便，精确度较低，但一般能满足机械的要求；解析 法精确高，计算工作量大。本节主要介绍作图法。
4.3.1 凸轮轮廓曲线设计的基本原理
凸轮机构工作时，凸轮是运动的，而绘在图纸上的凸轮是静 止的。因此，绘制凸轮轮廓时可采用反转法。
s
2h
2 0
2
(4-2)
等加速、等减速运动规律的位移线图的画法为：
将推程角
0 两等分，每等分为
0 2
；
将行程两等分，每等分 h ，将 0 若干等分，
2
2
得点1、2、3、…，过这些点作横坐标的垂线。
将 h 分成相同的等分，得点1′、2′、3′、…，连01′、02′、
2
03′、…与相应的横坐标的垂线分别相交于点1″、2″、3″、…，
图4-5 平底从动件
3. 按从动件与凸轮保持接触的方式分
(1) 力锁合的凸轮机构
机械设计基础第五章
3.余弦加速度运动规律
从动件加速度按余弦规律变 化的运动规律。 在推程始末点处仍存在“软 冲”，因此只适用于中、低速。 但若从动件作无停歇的升— 降—升型连续运动，则加速度曲 线为光滑连续的余弦曲线，消除 了“软冲”，故可用于高速。
4、正弦加速度运动规律
从动件加速度按正 弦规律变化的运动规律。 运动特征：没有冲击， 故可用于高速。
3.按锁合方式分
（1）力锁合凸轮机构 依靠重力、弹簧力或其他外力来 保证锁合，如内燃机配气凸轮机构。
（2）形锁合凸轮机构 依靠凸轮和从动件几何形状来锁合。
4.按从动件相对机架的运动方式分
（1）移动从动件凸轮机构 按其从动件导路是否通过凸 轮回转中心分为对心移动从动件和偏置移动从动件凸轮 机构。 （2）摆动从动件凸轮机构
移动从动件
摆动从动件
二、常用的从动件运动规律
（一）平面凸轮机构的基本尺寸及运动参数
一对心直动尖顶从动件盘 形凸轮机构，凸轮上有一最小 向径，以最小向径r。为半径 所作的圆称凸轮基圆，r。称 基圆半径，凸轮以等角速度ω1 逆时针转动。凸轮机构运动过 程如下：
升—停—降—停
凸轮机构的运动过程
（二）常用的从动件运动规律
一、概述
（一）凸轮机构的应用 1. 组成
凸轮机构由凸轮1、从动件2、机 架3三个基本构件组成，是一种高副 机构。其中凸轮是一个具有曲线轮 廓或凹槽的构件，通常作连续等速 转动，从动件则在凸轮轮廓的控制 下按预定的运动规律作往复移动或 摆动。
2. 特点： 优点:只要正确地设计和制造出凸轮的轮廓曲线，就能实 现从动件所预期的复杂运动规律的运动；凸轮机构结构
（一）凸轮机构的压力角
压力角：不计摩擦时，凸轮对 从动件的作用力（法向力）与从 动件上受力点速度方向所夹的锐 角。 将从动件所受力F分解为两个 力：
第4.4节(凸轮机构基本尺寸的设计)
第四节 凸轮机构基本尺寸设计无论是作图法还是解析法，在设计凸轮廓线前，除了需要根据工作要求选定从动件的运动规律外，还需要确定凸轮机构的一些基本参数，如基圆半径b r 、偏距e 、滚子半径r r 等。
一般来讲，这些参数的选择除了应保证从动件能够准确地实现预期的运动规律外，还应当使机构具有良好的受力状况和紧凑的结构。
本节讨论凸轮机构基本尺寸设计的原则和方法。
一、移动滚子从动件盘形凸轮机构1. 压力角同连杆机构一样，压力角也是衡量凸轮机构传力特性好坏的一个重要参数。
所谓凸轮机构的压力角，是指在不计摩擦的情况下，凸轮对从动件作用力的方向线与从动件上力作用点的速度方向之间所夹的锐角。
对于图4-22所示的移动滚子从动件盘形凸轮机构来说，过滚子中心所作理论廓线的法线nn 与从动件运动方向之间的夹角α就是压力角。
（1）压力角与作用力的关系 由图4-22可以看出，凸轮对从动件的作用力F 可以分解成两个分力，即沿着从动件运动方向的分力F '和垂直于运动方向的分力F ''。
只有前者是推动从动件克服载荷的有效分力，而后者将增大从动件与导路间的摩擦，它是一种有害分力。
压力角α越大，有害分力越大。
当压力角α增大到某一数值时，有害分力所引起的摩擦阻力将大于有效分力F '，这时无论凸轮给从动件的作用力有多大，都不能推动从动件运动，即机构将发生自锁。
因此为减小侧向推力，避免自锁，压力角α应越小越好。
图4-22 凸轮机构的压力角（2）压力角与机构尺寸的关系 设计凸轮时，除了应使机构具有良好的受力状况外，还希望机构结构紧凑。
而凸轮尺寸的大小取决于凸轮基圆半径的大小。
在实现相同运动规律的情况下，基圆半径越大，凸轮的尺寸也越大。
因此，要获得轻便紧凑的凸轮机构，就应当使基圆半径尽可能地小。
但是基圆半径的大小又和凸轮机构的压力角有直接的关系。
下面以图4-22为例来说明这种关系。
图中，过滚子中心B 所作理论廓线的法线nn 与过凸轮轴心0A 所作从动件导路的垂线交于P 点，由瞬心定义可知，该点即为凸轮与从动件在此位置时的瞬心，且ϕωd ds v P A ==0。
凸轮设计方法
平面凸轮机构基本尺寸的确定
凸轮基圆半径的确定 一、基圆半径对压力角的影响
ds/d e PD OP e tan s0 s BD r02 e 2 s
增大基圆半径，可使凸轮机构的压力角减小； 增大基圆半径会使凸轮机构的整体尺寸增大 在压力角不超过许用值的原则下，应尽可能采用 较小的基圆半径。
从动件尖底的运 动轨迹就是凸轮 的廓线
偏置直动尖顶从动件
s
e
120° 90 ° 90 ° 60 °
偏置直动尖顶从动件
s
e 120 ° 90 ° 90 ° 60 °
偏置直动尖顶从动件
s
1
2 3
4 5
6
7
8 9
e
1 2 3 9 8
4
6
7
5
偏置直动尖顶从动件
s
120 ° 90 ° 90 ° ° 60
• 偏置直动尖顶从动件盘形凸轮 • 偏置直动滚子从动件盘形凸轮 • 对心直动平底从动件
摆动从动件盘形凸轮
凸轮廓线设计的基本原理——反转法 为了便于绘出凸轮轮廓 曲线, 应使工作中转动着的 凸轮与不动的图纸间保持相 对静止。 如果给整个凸轮机构加 上一个与凸轮转动角度ω数 值相等、 方向相反的“-ω” 角速度, 则凸轮处于相对静 止状态。
从动件的基本运动规律
从动件位移s对凸轮转角的函数
s
关系s( )称为从动件运动规律
ds s d
d 2s s d 2
s
s
s( ) — 类速度 s( ) — 类加速度
0
ds ds d v s dt d dt d 2 s d 2 s d 2 2 a 2 ( ) s 2 dt d dt
机械原理-凸轮机构及其设计
第六讲凸轮机构及其设计（一）凸轮机构的应用和分类一、凸轮机构1．组成：凸轮，推杆，机架。
2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。
缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。
二、凸轮机构的分类1．按凸轮的形状分：盘形凸轮圆柱凸轮2．按推杆的形状分尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动。
易遭磨损，只适用于作用力不大和速度较低的场合滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力。
不能与凹槽的凸轮轮廓时时处处保持接触。
平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高。
不能与凹槽的凸轮轮廓时时处处保持接触。
3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种。
（2）往复摆动运动：摆动推杆，也有对心和偏心式两种。
4．根据凸轮与推杆接触方法不同分：（1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。
①等宽凸轮机构② 等径凸轮机构③共轭凸轮（二）推杆的运动规律一、基本名词：以凸轮的回转轴心O 为圆心，以凸轮的最小半径r0为半径所作的圆称为凸轮的基圆，r0 称为基圆半径。
推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程。
推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角。
回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角。
休止：推杆处于静止不动的阶段。
推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角称为近休止角二、推杆常用的运动规律1．刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将出现瞬时的无穷大值，致使推杆产生非常大的惯性力，因而使凸轮受到极大冲击，这种冲击叫刚性冲击。
机械原理凸轮机构基本尺寸(1)
机械原理
第9章 凸轮机构及其设计
第9章 思考题
1。在设计直动推杆盘形凸轮机构的凸轮廓线时，若 机构的最大压力角超出了许用值，试问可采用哪 几种措施来减小最大压力角或增大许用压力角？
2。设计凸轮基圆半径时应考虑哪些因素？
3。若用滚子推杆的凸轮机构，当出现运动失真时， 应采取哪些措施？
（3）图示位置时推杆位移？
8。图示为摆动滚子推杆盘形 凸轮机构：凸轮是一个半 径为R的偏心圆盘，滚子半 径为r,
（1）基圆半径r0? (2)当滚子从C到D点接触过 程中，凸轮转过多大角度？
机械原理
第9章 凸轮机构及其设计
9。为什么要对凸轮机构的压力角加以限制（应对推程和 回程分别讨论）？
10。当直动尖顶推杆盘形凸轮机构发生自锁现象时，应 采取哪些措施？
平底从动件也会出现运动失
真的情况：一方面，要保证从 动件平底 与凸轮总是相切接触，
则平底的尺寸需要足够大，否 则就会出现运动失真；另一方 面，具有平底从动件的凸轮机 构，其凸轮轮廓的向径不能变 化太快，否则也会出现运动失 真，可加大基圆半径来消除这 种失真。
平底尺寸：
l 2lmax (5 ~ 7)mm
讨论压力角：
（1）压力角是推杆与凸轮接触点处 凸轮法线方向与推杆该点的速度 方向所夹的锐角；
（2）当凸轮廓线的不同点与推杆接 触时，压力角也不同；
（3）压力角是对应于凸轮的理论廓 线的。
不同机构压力角的标定：
机械原理
第9章 凸轮机构及其设计
机械原理
第9章 凸轮机构及其设计
二、凸轮基圆半径的确定
基圆半径与压力角的关系：
凸轮机构的设计
(3)、许用压力角 为了提高机构的效率、改善其受力情况，通常 规 定 一 许 用 压 力 角 [α] ， 使 。 推 程 ： 直 动 推 杆 取 [α] ＝ 300 ； 摆 动 推 杆 [α] ＝ 400 ～ 500 ； 回程：通常不会引起自锁问题，但为了使推杆不至产生过大的加速 度从而引起不良后果，通常取 [α]= 700～800。 (4)、压力角校核 αmax一般出现在 1）从动件的起点位置 2）从动件最大速度位置 3）凸轮轮廓向径变化最大部分 滚子从动件按理论轮廓校核 平底从动件一般α=0，不需校核 若αmax > [α]: 增大基圆半径 偏置从动件
4、偏置直动尖顶从动件盘形凸轮机构 已知条件:已知凸轮的基圆半径为r0,凸轮转动方向。凸轮转 动中心与从动件摆动中心的距离，摆动从动件的长度，已知 从动件的运动规律，试设计。（从动件的位移是角位移 ）
A0
ψ0 B1 B’1 φ o ω
1
-ω
ψ1 B2 ψ2
A1
B0
B’2
2
A2
φ
三、凸轮机构基本尺寸的确定
图所示为工程上常用的诺模 图,图中上半圆的标尺代表 凸轮转角δ0，下半圆的标尺 为最大压力角α max，直径 的标尺代表从动件规律的 h/rb的值（h为从动件的行程， rb为基圆半径）。下面举例 说明该图的使用方法。
2、凸轮压力角的校核
(1)、凸轮机构的压力角定义 凸轮机构从动件作用力的方向线与从动 件上力作用点的速度方向之间所夹的锐角， 用α表示。 (2)、压力角与作用力以及机构尺寸的关系 将凸轮对从动件的作用力F分解为F1和F2 。F2为有效分力，F1为有害分力，当压力角 α越大，有害分力F1越大，如果压力角增大 ，有害分力所引起的摩擦阻力也将增大，摩 擦功耗增大，效率降低。
第四章-凸轮机构解读
首先,作出理论廓线
B
o
理论廓线与实际廓 线是两条平行线
o
B T
滚子与实际廓线的接 触点T不一定在滚子中 心与导路的方向线上。
所以不能用理论廓 线的各点向径OB减
o 去滚子半径rT，求实
际廓线.
n
B
d
T
3、平底从动件
（1）取平底与导路的交点B0为参考点 （2）把B0看作尖底，运用上述方法找到B1、B2… （3）过B1、B2…点作出一系列平底，得到一直线族。 作出直线族的包络线，便得到凸轮实际轮廓曲线。
s) cos s)sin
式2
（2）摆动从动件盘形凸轮机构
摆动滚子从动件盘形凸轮机构。仍用反转法使凸轮固定不动，而
从动件沿-ω方向转过角度，滚子中心将位于B点。B点的坐标，
亦即理论廓线的方程为：
x y
a cos a sin
l l
cos( sin(
0 0
3、还有5次多项式等其他的多项式运动规律，但多项式的次数 一般不超过7次。
4、为了获得更好的运动特征，可以把上述几种运动规律组合 起来应用。组合时，两条曲线在拼接处必须保持连续。
§4-3 凸轮轮廓的设计
设计方法：作图法，解析法
已知 0 , e, S , 转向。作图法设计凸轮轮廓
一、直动从动件盘形凸轮机构反转法
缺点
(1) 高副接触，传力小，易磨损。 (2) 不易保持高副接触。 (3) 加工较困难。 (4) 从动件的行程不能过大。
返回节目录
凸轮机构的设计任务
为满足凸轮机构的输出件提出的运动要求、动力 要求等，凸轮机构的设计大致可分成以下四步：
机械原理凸轮机构
O
Ov
1
1
2 3 4 5 6 234 56
速度的变化率(即跃度j)在这些 位置为无穷大——柔性冲击
v
O
2
适应场合：中速轻载
O
2
a a0
O 2
j
3.简谐运动(余弦加速度运动)
当质点在圆周上作匀速运动 时，它在该圆直径上的投影所构 成的运动规律—简谐运动
s
h 2
1
cos
π Φ
φ
特点：有柔性冲击
作平底的内包络线，即为所要设计 的凸轮廓线
4.4 解析法设计平面凸轮轮廓曲线
一、直动滚子从动件盘形凸轮
已知：凸轮以等角速度 逆
y
时针方向转动，凸轮基园半
径ro、滚子半径rr，导路和凸
e
轮轴心间的相对位置及偏距e，
B0 ''
n
从动件的运动规律 s s(。)
1. 理论廓线方程: B(x, y)
s0 O
4.1.2 凸轮机构的分类
1. 按凸轮的形状分类
盘形凸轮 移动凸轮
圆柱凸轮
盘形凸轮：最基本的形式，结构简单，应用最为广泛
移动凸轮：凸轮相对机架做直线运动
圆柱凸轮：空间凸轮机构
2. 按从动件的形状分类
尖端能以任意复杂的凸轮轮廓 保持接触，从而使从动件实现 任意的运动规律。但尖端处极 易磨损，只适用于低速场合。
d
min
s
e
L
rρ
rb r' Cu
O
4.6 圆柱凸轮机构
一、直动从动件圆柱凸轮机构
O
rm 1
O a)
v1
η η
1
η 2
v2
凸轮机构的压力角和基本尺寸
一、凸轮机构的压力角 二、凸轮基圆半径的确定 三、滚子从动件滚子半径的选择
感谢下载
1
第四节 凸轮机构的压力角和基本尺寸
一、凸轮机构的压力角
1. 压力角 ：
在不计摩擦力、重力、惯性力的条件下，机
构中驱使从动件运动的力的方向线与从动 件上受力点的速度方向线所夹的锐角。
2. 压力角与凸轮机构受力情况的关系
取 rT=10~感1谢8下载mm 左右
14
当凸轮和轴做成一体时，凸轮廓线的最小半 径应大于轴的半径。
凸轮与轴分开加工时，ro>(0.8~1)ds
ds为凸轮轴直径
感谢下载
11
三、滚子半径rT的选择
1．凸轮理论轮廓的内凹部分
•如图所示，工作轮廓曲
率半径ρa、理论轮廓曲
率半径ρ与滚子半 三者之间的关系为
径
rr
a
r T
这时，工作轮廓曲率半径恒大于理论轮廓曲率半径
S + r20 - e2
（2）凸轮基圆半径的确定
凸轮基圆半径的确定的原则是：应在满足αmax≤[α]的条件下， 合理的确定凸轮的基圆半径，使凸轮机构的尺寸不至过大。即
先按满足推程压力角α≤[α]的条件来确定基圆半径r0，
r0 ={[(ds/dφ-e)/tan[α]-s]2+e2}1/2
感谢下载
10
还要考虑满足凸轮的结构及强度的要求：
摩擦阻力大于有效分力F1，此时无论凸轮给 从动件的作用力有多大，都不能推动从动件 运动，这种现象称为机构的自锁。
结论：从避免机构的自锁，使机构具有良好
的受力状况来看， 越小越好。
感谢下载
3
设计凸轮机构时务必使 max[] 许用压力角的推荐值：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A
实际廓线
理论廓线
O
注意： 1. 凸轮的基圆半径为理论廓线的最小向径； 2. 实际廓线与理论廓线为等距曲线。
从动件滚子半径的确定
rr
轮廓正常
a rr
轮廓变尖
内凹轮廓
a
理论轮廓曲线 轮廓正常
rr
实际轮廓曲线
轮廓失真
外凸轮廓
a rr a rr
rr
rr
rr rr
a rr 0
设计步骤
6
①③④确将选定各比反尖例转底尺点后连从，接动作成件位一尖条底 A6
5
移在光各 滑曲等曲线分线，点。作占基据圆的r0位和置转。轴
A5
圆OA。
7. 直动推杆圆柱凸轮机构
• 将圆柱凸轮的外表面展在平面上,则得到一个移动凸轮； • 根据反转法作出推杆滚子中心在复合运动中轨迹，即为凸轮的理论廓线；据
Ⅲ、在运动始点和终点处，运动参数要满足边界条件。
★组合运动规律示例
例1：改进梯形加速度运动规律 主运动：等加等减运动规律 组合运动：在加速度突变处以正弦加速度曲线过渡。
◆组合运动规律
组合运动规律示例2：
组合方式： 主运动：等速运动规律 组合运动：等速运动的行程 两端与正弦加速度运动规律 组合起来。
3 C4 4 3C3
C5 5 2 4C4
3
5C5
4
a dv / dt 2C2 2 6C3 2 12C4 2 2 20C5 2 3
既无刚性冲击，也无柔 性冲击
适用于高速、中载 场合
2、三角函数运动规律
余弦加速度运动
简谐运动
当质点沿着以推程h为直径的圆周匀速 运动时，它在直径上的投影即为从动件简 谐运动规律的位移曲线。
12
设计步骤
12 11
①②③④选将等确各比分定尖例位反底尺移转点曲后l，连线从作接及动位成反件移一向尖曲条等底线光分在、滑
10 9
基各曲等圆线运分r。动0和点角偏占，距据确圆的定e位。反置转。后对应 11
于各等分点的从动件的位置。
10 9
2、对心尖底直动从动件盘形凸轮
已知凸轮的基圆半径r0，凸轮
角速度和从动件的运动规律，设
3、对心滚子直动从动件盘形凸轮
已知凸轮的基圆半径r0，滚子半径rr、凸轮角速度和
从动件的运动规律，设计该凸轮轮廓曲线。
s
8
7
5
3
1
9 10 11 12
13 14
1 3 5 7 8 9 11 13 15
120º 60º 90º 90º
实际廓线
A
O
设计步骤:
⑤①③作选确滚比定子例反圆尺转族后l，及从作滚动位子件移圆滚曲族子线的中和内心基包在
1、组成：凸轮，从动件，机架
2、作用：将凸轮的转动或移动转变 为从动件的移动或摆动
机架
3、特点: 结构简单、紧凑；
可精确实现从动件任意的运动规律；
设计方法简单；
高副接触易磨损；
制造较连杆机构困难。
从动件 凸轮
实现从动件不同位移
4、应用：用于实现运动规律有特殊要求，载荷不大、行程较小的 场合，广泛用于各种机械，特别是控制装置、仪器仪表、自动机 械中。
dy / d
ds / d
ecos
(s0
s) sin
dy d
凸轮工作廓线方程式
dy
d
式中：
cos (dx / d ) / (dx / d )2 (dx / d )2
sin (dy / d ) / (dx / d )2 (dx / d )2
a rr 0
结论：对于外凸轮廓，要保证凸轮正常工作，应使min rr。设计时建议
rr 0.8 min
4、对心平底直动从动件盘形凸轮
已知凸轮的基圆半径r0，角速度和从动件的运动规律，
设计该凸轮轮廓曲线。
将平底与导路中心线的交点视为假想的尖底；
s
8
7
5
3
1
9 10 11 12
13 14
1 3 5 7 8 9 11 13 15
(3)、平底从动件
受力好， 润滑好， 常用于 高速
3、按从动件的运动形式
(1)、 直动从动件
(2)、摆动从动件
直动从动件又分为：
对心直动从动件
偏置直动从动件
4、按封闭方式的不同
维持运动副中两个构件之间的接触方式称为封闭。 （1）几何封闭凸轮: 如槽凸轮、等径及等宽凸轮等。
（2）力封闭凸轮: 如靠重力、弹簧力锁合的凸轮等。
轮 点回的转转中轴心A的的位距置离。L，摆 杆角位移曲线，设计该
d
A
A1
1
l
B1 B2
2 B3
A2
凸轮轮廓曲线。
4 5
3 2
6
A8
B0 B1
r0 O
B2 B3 120ºB4
B4 3
A3
1
7
1 234 5 6 7 8
120º60º90º 90º
90º B8
B7
60ºB5 B6
4
A7
7
B7
B5
A4
B6
重力封闭
弹簧力封闭
§9-2 从动件的运动规律
一、基本概念
以偏置直动尖底从动件盘形凸轮机构为例。
常见的凸轮轮廓由四段曲线组成：曲线AB，以O为圆心的圆 弧 BC ，曲线CD和基圆的 DA 圆弧。
基圆(r0)：以凸轮回转中心O为圆心，凸
e
轮轮廓曲线最小矢径r0为半径所作的圆。
A
偏 距(e)：凸轮回转中心至从动件
示为推杆运动参数随凸轮转角δ变化的规律。
1、多项式运动规律
s C0 C1 C2 2 Cn n s
（1）n = 1
h
等速运动
运动线图→
t
始、末位置：a
lim
v0 t
v
t 0
a
lim
0v t
t 0
h/t
理论上：a → ∞ 惯性力→∞
a
→极大冲击 = 刚性冲击
只能用于低速、轻载场合
约定：①凸轮转角从各段运动规律的起始位置计量起； ②推杆的位移S总是从最低位置算起。
r0
B
导路间的偏置距离。
O
偏距圆：以O为圆心，偏距e为
半径的圆。
C
D
行程h：最大位移（或角度）
推程运动角：t=BOB=AOB1AOB
远休止角：s=BOC=B1OC1
回程运动角：h=C1OD
B
e
h
A
近休止角：s=AOD
r0
t
B
s
s
O
s B1
h C1
C
h
0
t
s
推程
远休止
h
回程
从动件位移线图
tD
s
近休止
二、从动件常用运动规律 ◆多项式运动规律
重点： 掌握各种运动规律的
运动特性
★一次多项式运动规律——等速运动 ★二次多项式运动规律——等加速等减速运动 ★五次多项式运动规律
◆三角函数运动规律
★余弦加速度运动规律——简谐运动规律 ★正弦加速度运动——摆线运动规律
◆组合运动规律
说明：凸轮一般为等速运动，有 t, 推杆运动规律常表
（2）n = 2 等加速等减速运动
s = Kδ 2 = 1：2：3 …… s = 1：4：9 ……
s
0
0
1
4
9
4
10
1
2
3 t
4
5
6
没有刚性冲击
但在δ =0、δt /2、δt 处，a发生有限值突
变，有柔性冲击。
适用于中速、轻载场合
（2）n = 5 五次多项式运动
s v
C0 ds
C1 C2 2 C3 / dt C1 2C2
r0
-
A2 A3 A4 A1
r0
二、图解法设计凸轮轮廓曲线
1、偏置尖底直动从动件盘形凸轮
已知凸轮的基圆半径r0，角速度和从
动件的运动规律及偏心距e，设计该凸轮轮
廓曲线。
e
s
8
7
5
1
13 5 78
9 10 11 12 13 14
9 11 13 15
15
14
14
A
O
120º 60º 90º 90º
13 13
R=h/2
位移 S = R - Rcos = h ( 1- cos ) /2
t
t
得到运动方程：
6S
5
4
3
s h
2
1 0 12 3 45
6
t
s
h 2
1
cos
t
v h sin
2 t
t
a
2h 2
2
2 t
cos
t
始、末：柔性冲击 中速、中载
正弦加速度运动规律
摆线运动规律
正弦加速度运动规律运动特性：
第九章 凸轮机构
本章基本要求：
本章重点：
➢了解凸轮机构的分类及应用；凸轮从动件常用的运动规律及适
➢了解凸轮从动件常用的运动 用场合； 规律及推杆运动规律的选择原 凸轮机构的设计问题；
则；
凸轮机构基本尺寸的确定。
➢掌握凸轮机构设计的基本知
识，能根据选定的凸轮类型和
推杆的运动规律设计出凸轮的
轮廓曲线；
本章难点：
二、凸轮机构的类型
1、按凸轮的形状和运动分类 (1)、盘形凸轮
(2)、移动凸轮
(3)、圆柱凸轮
它可以看成是将移动凸轮卷绕 在圆柱体的外表面上而形成的, 属于空间凸轮机构.
