步进电机工作原理及功能运用
步进电机的工作原理和特点
步进电机的工作原理和特点
步进电机的工作原理是通过施加电流和磁场的变化，使得电机的转子可以按照一定的步长旋转。
步进电机一般由定子和转子组成，定子是通电线圈，转子是由磁性材料制成的磁极。
步进电机根据控制方式的不同可以分为单相和多相两种类型。
单相步进电机通过单相交流电源和相移电路控制，多相步进电机通过驱动器控制每个相的通电顺序。
步进电机的特点包括：
1. 精准性：步进电机可以按照预定的步长旋转，可以精确地控制位置和旋转角度。
2. 可控性：通过控制电流和脉冲信号频率和顺序，可以精确地控制步进电机的旋转速度和方向。
3. 高扭矩低速率：步进电机具有较高的静态和动态扭矩，适用于需要低速高扭矩的应用。
4. 无需反馈：步进电机通过控制信号即可实现位置和角度控制，不需额外的位置反馈装置。
5. 结构简单：步进电机结构相对简单，体积小，重量轻，易于安装和维护。
6. 耐久性：步进电机没有碳刷和电极磨损的问题，使用寿命较长。
7. 噪音较小：步进电机工作时噪音较小，适用于对噪音敏感的应用。
总体来说，步进电机在精准控制位置和角度、高扭矩低速率、
易于控制和维护等方面具有优势。
它广泛应用于打印机、数控机床、机器人等需要精确控制的设备中。
步进电机工作原理
注意：步进电机通的 是直流电脉冲.
t
360 Zr
第四页，编辑于星期日：二十三点 十六分。
工作方式
步进电机的工作方式可分为：三相单三拍、三相单双 六拍、三相双三拍等。
一、三相单三拍
（1）三相绕组联接方式：Y 型 （2）三相绕组中的通电顺序为：
A相B相C相
通电顺序也可以为： A 相 C 相 B 相
第三页，编辑于星期日：二十三点 十六分。
步进电动机结构
步进电机主要由两部分构成：定子和 转子。它们均由磁性材料构成。定
、转子铁心由软磁材料或硅钢片叠成 凸极结构，定、转子磁极上均有小齿 ，定、转子的齿数相等。其中定子有 六个磁极,定子定子磁极上套有星形 连接的三相控制绕组，每两个相对 的磁极为一相，组成一相控制绕组, 转子上没有绕组。转子上相邻两齿
S
360 ZrN
即转过整个圆周的1/(ZrN）, 也就是1/(ZrN）转
因此每分钟转过的圆周数，即转速为
n6f0 6f0 3 6 0 sf
Z rN 3 6 Z rN 0 6
(r/min
步距角一定时，通电状态的切换频率越高，即脉冲
频率越高时，步进电动机的转速越高。脉冲频率一
定时，步距角越大、即转子旋转一周所需的脉冲数
在外部接成共阳方式：把CP+和DIR+接在一起作为共阳端，由电气箱 中PLC的Y0端子输出脉冲信号，脉冲信号接入CP-端，方向信号接入 DIR-端。
第十八页，编辑于星期日：二十三点 十六分。
步进驱动器与电机的接线
当CP+和DIR+输入+24V时，在脉冲信号接入端CP-，方 向信号接入端DIR-分别接入2K限流电阻（本模块已在内 部接入2K电阻）。分别把电机的A相、B相接入驱动器 的A相、B相输出端。
步进电机工作原理总结
步进电机工作原理总结
步进电机是一种将电信号转化为机械转动的设备。
它的工作原理可以总结为以下几点：
1. 电磁原理：步进电机是一种电磁装置，由绕组和磁铁组成。
当通过绕组通以电流时，绕组会产生电磁场，与磁铁相互作用，从而产生力和转矩。
2. 磁性原理：步进电机的转子通常由多个磁片或磁块组成，每个磁片或磁块都具有多个极对（通常是两个）。
3. 步进原理：通过改变绕组的电流方向和大小，可以改变磁铁的磁极方向和磁场强度。
当绕组的电流脉冲信号按照一定模式改变时，可以使得磁场的极性和位置发生变化，从而带动转子进行步进运动。
4. 控制原理：步进电机通常需要由控制器或驱动器来提供精确的脉冲信号，以控制电机的转动。
通过改变脉冲信号的频率、宽度和相位，可以控制步进电机的转速、方向和位置。
综上所述，步进电机的工作原理是通过改变电流和磁场的方式，实现电能到机械能的转换，从而实现精确的转动控制。
它广泛应用于各种需要精准定位和控制的领域，如工业自动化、机械设备和电子仪器等。
步进电机的工作原理
工作原理
当电流通过线圈时，会产生磁场，磁 场与转子相互作用，推动转子转动。
结构
定子通常由多个极对组成，每个极对 上绕有线圈，通过电流产生磁场。
转子
作用
转子是步进电机的旋转部 分，通常由铁磁材料制成， 用于产生磁力线。
结构
转子通常由一个或多个磁 极组成，磁极上绕有线圈， 通过电流产生磁场。
工作原理
当定子的磁场与转子的磁 场相互作用时，转子会转 动。
其他自动化设备
步进电机还广泛应用于各种自动化设备中，如包装机械、生产线上的传送装置、机器人等。
这些设备需要精确的位置控制和快速响应，步进电机凭借其稳定性和可靠性成为理想的选择。
通过以上介绍，可以了解到步进电机在数控机床、打印机等自动化设备中的应用，其工作原 理和特点在这些领域中发挥着重要作用。随着技术的不断发展，步进电机的应用范围还将进 一步扩大，为工业自动化和智能化做出更大的贡献。
步进电机的工作原理
目录
• 步进电机简介 • 步进电机的结构 • 步进电机的运行方式 • 步进电机的控制方式 • 步进电机的应用
步进电机简介
01
步进电机的定义
步进电机是一种将电脉冲信号转换成 角位移或线位移的机电装置，通过控 制输入的脉冲数量和频率，实现电机 定子的旋转角度和速度的控制。
步进电机广泛应用于各种自动化设备 和控制系统，如数控机床、机器人、 打印机、摄影机等。
在加工过程中，步进电机通过接收数 控系统的指令，驱动工作台或刀具进 行精确的位移，从而实现复杂零件的 高精度加工。
打印机
打印机中的打印头移动装置通常采用步进电机作为驱动元件。步进电机能够实现打印头的精确定位和 快速移动，确保打印的文字和图像清晰、准确。
步进电机的工作原理
步进电机的工作原理步进电机是一种常用的电机类型，其工作原理是通过电磁定位原理和磁场切换实现转动。
步进电机具有精度高、输出扭矩大、运行顺畅等特点，被广泛应用于各种机械设备和工业自动化系统中。
以下是关于步进电机工作原理的详细介绍。
一、电磁定位原理1.1 电磁定位的基本概念电磁定位是步进电机的核心工作原理，它通过控制电流大小和方向来实现电机的定位和转动。
在步进电机中，电流会通过定子和转子之间的绕组，产生磁场力，从而导致转子的运动。
1.2 磁铁和绕组步进电机通常由铁芯、定子和转子组成。
铁芯上有多个绕组，根据需要可以有两个或更多的绕组。
每个绕组中都有导线通过，并与电源或驱动器连接。
磁铁在步进电机中产生磁场，并对绕组中的电流产生作用力。
二、步进电机的工作步骤2.1 单相步进电机单相步进电机是最简单的一种步进电机类型。
其工作步骤如下：Step 1: 激励绕组1，使得绕组1中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组1，激励绕组2，使得绕组2中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 重复以上步骤，不断改变绕组的激励，使转子一步步旋转。
2.2 双相步进电机双相步进电机相对于单相步进电机而言，在工作步骤上更复杂一些。
其工作步骤如下：Step 1: 激励绕组A，使得绕组A中的电流通过，产生一个磁场作用于转子，使转子对齿相互吸引；Step 2: 关闭绕组A，激励绕组B，使得绕组B中的电流通过，改变磁场的方向，转子向前进一步；Step 3: 同时激励绕组A和绕组B，使得两个绕组中的电流通过，产生一个磁场，转子继续向前进一步；Step 4: 关闭绕组B，继续激励绕组A，使得绕组A中的电流通过，改变磁场的方向，转子继续向前进一步；Step 5: 重复以上步骤，依次改变绕组的激励，使转子一步步旋转。
三、步进电机的驱动方法3.1 单相驱动单相驱动是最简单的步进电机驱动方法，它只需要通过控制绕组的电流来实现转子的转动。

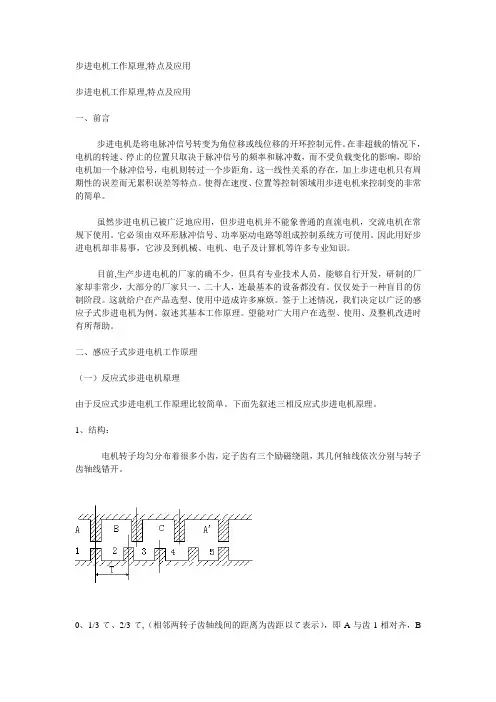

步进电机工作原理特点及应用
步进电机工作原理,特点及应用-步进电机工作原理,特点及应用一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。
仅仅处于一种盲目的仿制阶段。
这就给户在产品选型、使用中造成许多麻烦。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图：2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。
而方向由导电顺序决定。
不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。
步进电机原理及使用说明-安装接线方法
步进电机原理及使用说明-安装接线方法步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件双击自动滚屏发布者：admin 时间：2008-8-20 19:25:05 阅读：1050次【字体：大中小】一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。
仅仅处于一种盲目的仿制阶段。
这就给户在产品选型、使用中造成许多麻烦。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）下面是定转子的展开图：2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
步进电机工作原理
步进电机工作原理步进电机是一种常见的电机类型，具有精准的定位和旋转控制能力。
它适用于各种应用领域，如打印机、数控机床、机器人等。
本文将介绍步进电机的工作原理，从电机结构到控制方式进行详细描述。
一、电机结构与原理步进电机由定子和转子组成。
定子是由电磁线圈和磁铁组成的，而转子是由多个磁性极对组成的。
当电流通过定子线圈时，将会产生一个旋转磁场。
转子中的磁性极对会受到这个磁场的作用，从而实现旋转运动。
电机的旋转是通过按照一定的步进角度进行控制的。
步进角度是指每一次控制电机旋转所需的最小角度。
常见的步进角度有1.8度和0.9度。
步进角度越小，电机的旋转分辨率越高。
二、工作原理步进电机有两种基本的工作方式：全步进和半步进。
下面将分别介绍这两种工作方式的原理。
1. 全步进工作方式全步进工作方式是指每一次控制电机旋转一个步进角度。
控制电机旋转的方式有两种：单相励磁和双相励磁。
单相励磁是指在每一次步进中，只有一个定子线圈被激活，产生一个旋转磁场。
通过依次激活不同的定子线圈，可以使电机旋转。
双相励磁是指在每一次步进中，有两个定子线圈被同时激活，分别产生两个旋转磁场。
通过依次激活不同的定子线圈组合，可以使电机旋转。
2. 半步进工作方式半步进工作方式是指每一次控制电机旋转半个步进角度。
在半步进工作方式下，电机可以通过改变励磁的方式来实现更精确的控制。
半步进工作方式可以通过以下步骤来实现：1) 单相励磁：激活一个定子线圈，旋转一个步进角度。
2) 双相励磁：激活两个定子线圈，旋转一个步进角度。
3) 单相反向励磁：激活一个定子线圈，旋转一个步进角度。
4) 双相反向励磁：激活两个定子线圈，旋转一个步进角度。
通过以上步骤轮流执行，可以实现电机的半步进控制。
三、控制方式步进电机的控制方式通常有两种：开环控制和闭环控制。
开环控制是最常见的控制方式，即根据需要旋转的步进角度依次激活相应的定子线圈。
这种控制方式简单、成本低，但在运动精度和速度响应上有一定的限制。
步进电机的工作原理及应用
步进电机的工作原理及应用一、步进电机的工作原理步进电机是一种通过电脉冲信号控制旋转角度的电动机，它以固定的步距运动，因此被广泛应用于需要精确位置控制的场合。
步进电机的工作原理可以简单地归纳为两种类型：可变磁性步进电机和磁电磁步进电机。
1. 可变磁性步进电机可变磁性步进电机是利用永久磁石的磁性来实现步进运动的。
它由固定的定子和旋转的转子组成，其中转子上有多对磁极，每对磁极之间夹着一对相间的绕组。
当绕组中通入电流时，会在定子上产生磁场，与转子上的磁场相互作用，从而使转子发生旋转。
通过控制电流的通断，可以精确控制步进电机的角度。
2. 磁电磁步进电机磁电磁步进电机是利用电磁铁的磁性来实现步进运动的。
它由定子、转子和磁性材料制成的垫片组成。
定子上有多个电磁铁，负责产生磁场。
通过控制电磁铁的通断，可以使转子发生旋转。
与可变磁性步进电机相比，磁电磁步进电机具有扭矩大、加速快、响应速度高的优点。
二、步进电机的应用步进电机由于具有精确控制旋转角度的能力，被广泛应用于各个领域。
以下列举了几个主要的应用领域：1. 自动化设备步进电机常常被用于自动化设备中，如数控机床、自动化生产线等。
它可以通过精确的控制步距来实现位置定位、装配、切割等工作。
2. 3D打印在3D打印中，步进电机被用于控制打印头的移动，从而实现复杂的打印形状。
通过高精度的步进控制，可以打印出精细的细节和复杂的结构。
3. 机器人步进电机在机器人中扮演着重要的角色，用于控制机器人的关节运动。
通过精确的步进控制，可以实现机器人的精准定位和灵活运动。
4. 医疗设备步进电机在医疗设备中也有广泛的应用，如医疗机器人、手术器械等。
它可以精确控制医疗设备的运动，从而提高医疗操作的准确性和安全性。
5. 智能家居在智能家居领域，步进电机被用于控制窗帘、卷闸门等家居设备的开关。
通过步进控制，可以实现远程、自动化的操作。
6. 汽车行业步进电机也广泛应用于汽车行业，如汽车座椅调节、车窗升降等。
步进电机的工作原理
步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。
它以其精准的控制和高度可靠性而受到青睐。
本文将介绍步进电机的基本原理和工作方式。
1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。
其基本构造包括定子与转子。
定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。
转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。
2. 单相步进电机单相步进电机也称为单相混合式步进电机。
它具有两个电磁线圈，相位差为90度。
当线圈被激活时，会产生磁场。
根据磁场的相互作用，电机转子就可以旋转到一个新的位置。
单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。
3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。
每个线圈都可以单独激活，控制电机的运动。
在双相步进电机中，每次只有两个线圈被激活，以产生磁场。
通过交替激活不同的线圈，可以实现电机的旋转。
双相步进电机具有较高的转矩和精确的位置控制能力。
4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。
4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。
4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。
4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。
5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。
5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。
5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。
5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种特殊的电动机，其运动是由控制信号驱动的，每次控制信号的到来会使电机向前或向后转动一定的角度。
步进电机的工作原理是通过电磁场的变化来实现转动。
本文将从步进电机的结构、原理、分类及应用等方面进行详细阐述。
一、步进电机的结构步进电机由转子和定子两部分组成。
转子是由一组磁极组成，通常有两种类型：永磁转子和电磁转子。
定子是由一组线圈组成，线圈的数目和磁极数目相等。
当通电时，定子线圈中会产生磁场，与磁极相互作用，从而使转子转动。
二、步进电机的原理步进电机的原理是利用电磁场的变化来实现转动。
当定子线圈通电时，会产生磁场，磁场会与转子的磁极相互作用，从而使转子转动。
通常情况下，步进电机是通过控制信号来控制定子线圈的通断，从而实现电机的转动。
控制信号的波形可以是脉冲信号、方波信号等。
三、步进电机的分类步进电机根据其结构和工作原理的不同，可以分为以下几种类型： 1、永磁式步进电机永磁式步进电机的转子由永磁体组成，定子由线圈组成。
当定子线圈通电时，会产生磁场，与永磁体相互作用，从而使转子转动。
永磁式步进电机具有结构简单、工作可靠、转矩大等优点。
2、单相步进电机单相步进电机是一种简单的步进电机，由一组线圈和一个铁芯组成。
当线圈通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
单相步进电机的结构简单，但转矩较小，通常用于一些低功率的应用。
3、双相步进电机双相步进电机是一种常用的步进电机，由两组线圈和一个铁芯组成。
当两组线圈交替通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
双相步进电机具有转矩大、精度高等优点，广泛应用于一些自动化设备中。
4、混合式步进电机混合式步进电机是一种综合了永磁式和电磁式步进电机的特点的电机。
其转子由永磁体和电磁线圈组成，具有转矩大、精度高等优点，广泛应用于一些高精度的自动化设备中。
四、步进电机的应用步进电机具有结构简单、精度高、转矩大等优点，广泛应用于一些自动化设备中。
说明步进电机的工作原理
说明步进电机的工作原理步进电机的工作原理。
步进电机是一种特殊的电机，它通过电脉冲信号来驱动，将电能转化为机械能。
步进电机的工作原理是基于磁场的相互作用和电流的变化，下面将详细介绍步进电机的工作原理。
1. 磁场的相互作用。
步进电机通常由定子和转子两部分组成，定子是由一组线圈组成，而转子则由永磁体或者铁芯组成。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体或者铁芯产生相互作用，从而使转子产生转动。
2. 电流的变化。
步进电机的工作原理还涉及到电流的变化。
通过改变定子线圈中的电流方向和大小，可以改变磁场的方向和大小，从而控制转子的转动。
通常情况下，步进电机会通过控制器来控制电流的变化，从而实现精确的步进运动。
3. 步进运动。
步进电机的特点之一就是可以实现精确的步进运动。
这是因为步进电机是按照一定的步进角度来运动的，每接收一个脉冲信号，转子就会向前或者向后运动一个固定的步进角度。
这种特性使得步进电机在需要精确控制位置和速度的应用中非常有用。
4. 工作原理总结。
综上所述，步进电机的工作原理是基于磁场的相互作用和电流的变化。
通过改变定子线圈中的电流方向和大小，可以控制转子的转动，从而实现精确的步进运动。
步进电机因其精准的控制能力和简单的结构，在自动化设备、数控机床、印刷机械等领域得到了广泛的应用。
除了以上介绍的基本工作原理，步进电机还有很多不同的类型和控制方式，例如单相步进电机、双相步进电机、三相步进电机等，每种类型的步进电机都有其特定的工作原理和应用场景。
同时，步进电机的控制方式也有很多种，例如开环控制、闭环控制、微步进控制等，每种控制方式都有其适用的场景和优势。
总之，步进电机是一种非常重要的电机类型，其工作原理基于磁场的相互作用和电流的变化，通过精确的控制来实现步进运动。
步进电机在工业自动化、仪器仪表、医疗设备等领域有着广泛的应用，可以说是现代工业中不可或缺的一部分。
希望通过本文的介绍，读者对步进电机的工作原理有了更深入的了解。
步进电机工作原理及实现
步进电机工作原理及实现步进电机是一种基于数字信号控制的电机，其优点是精确性高、稳定性好、反应速度快、精度高等，在各种电子设备、工业自动化生产线等领域得到广泛应用。
本文将介绍步进电机的工作原理及实现方法。
一、工作原理步进电机是将数字信号转化为机械运动的电机，其工作原理是利用永磁体磁极和电磁体之间的相互作用力实现转动。
永磁体磁极作为转子，电磁体作为定子，电流通过定子线圈时产生磁场，使磁极旋转。
由于永磁体上的磁极和定子线圈之间的相互作用力，可以在定子线圈上加上电流来控制永磁体的旋转角度和速度。
实际上，步进电机工作原理可归纳为两种类型：一种是单相驱动，另一种是双相驱动。
单相驱动是通过两相线圈相互作用实现电机旋转，而双相驱动是两组线圈交替工作以实现电机转向。
二、实现方法步进电机基本上由步进电机控制器、运动控制系统和驱动器组成。
其中，步进电机控制器负责发出电信号，指示步进电机在何时如何转动。
驱动器则将电信号转成电流信号，提供足够强度的电流使步进电机运转。
步进电机控制器可分为两种：基于程序控制的、基于手动控制的。
基于程序控制的步进电机控制器使用软件编程语言，例如C语言、Java语言、Python语言等，可控制步进电机的准确位置、速度、加减速度和方向等等。
而基于手动控制的步进电机控制器通常是用旋转式开关或者按钮控制电机运行，控制程序相比较需更加麻烦，但是控制完成后通常可以不用再次调整。
在实现步进电机工作过程中，关键的一点是需要确定操作步骤的顺序及其所对应控制信号。
实现步进电机的3步过程如下：第一步：控制驱动器将电流脉冲传至电机控制器，控制器发出相应改变线圈电流方向的信号。
第二步：驱动电流流过线圈，形成磁场，改变磁极方向，推动转子转动一定角度。
第三步：将此过程重复，形成连续的步进电机运动。
最后，实现步进电机运行还需要注意以下几点：一是步进电机控制器通常都是基于矢量运算而设计的，所以控制器在处理步进电机的控制信号时会有一定的延迟；二是驱动器输出的电流越大，电机的扭矩越大，控制电流需小心控制，否则电机可能会损坏；三是步进电机能够保持持续相对稳定的速度，因此能够承受比起直流电机耐久度更长。
步进电机工作原理
步进电机是一种常见的电动机，它通过电脉冲控制来驱动机械装置。
步进电机具有许多优点，包括精准的位置控制、高可靠性和较低的能耗。
在本文中，我们将详细介绍步进电机的工作原理及其应用。
步进电机的工作原理可以归纳为两个基本概念：电磁吸引和磁的相互作用。
步进电机通常由电枢和定子组成。
其中，电枢是由线圈或绕组构成的，而定子则是由磁铁或永磁体组成的。
当电流通过电枢时，会在电枢中产生一个磁场，这个磁场会与定子中的磁场相互作用。
如果电枢中的磁场与定子中的磁场相互吸引，电枢会被吸引到与定子磁极相邻的位置。
反之，如果电枢中的磁场与定子中的磁场相互排斥，电枢会被推离与定子磁极相邻的位置。
通过不断改变电流的方向和大小，可以控制电枢的位置。
这是通过向电枢施加一系列的电脉冲来实现的。
每次电脉冲的到来都会使电枢移动一个步距。
这种精确的位置控制使步进电机成为许多工业和自动化应用的理想选择。
步进电机通常有两种类型：单相和多相。
单相步进电机只有一个电枢和一个定子磁场。
多相步进电机则有多个电枢和定子磁场。
多相步进电机通常具有更高的分辨率和更高的扭矩输出，因此在一些需要更高性能的应用中得到广泛使用。
除了电流的方向和大小，步进电机的步距也是一个重要的参数。
步距是指电枢在接收到一个电脉冲时所移动的距离。
步距越小，步进电机的位置控制越精确。
步距可以通过改变电路中的脉冲发生器的输出来调节。
步进电机广泛应用于许多领域。
在工业自动化中，它们可用于控制机械臂、运输带和精密仪器的位置。
在家用电器中，步进电机可以用于控制打印机的打印头、照片打印机的进纸机构以及光盘驱动器的加载机构等。
此外，步进电机还广泛应用于汽车行业、医疗设备、航天航空等领域。
总结起来，步进电机是一种通过电脉冲控制来驱动机械装置的电动机。
它的工作原理是通过电磁吸引和磁的相互作用来控制电枢的位置。
步进电机具有精准的位置控制、高可靠性和较低的能耗等优点。
由于这些优点，步进电机在许多领域得到广泛应用。
步进电机和伺服电机工作原理
步进电机和伺服电机工作原理步进电机和伺服电机是常见的电动机类型，它们在工业控制和自动化领域有着广泛的应用。
本文将介绍步进电机和伺服电机的工作原理和特点。
一、步进电机的工作原理步进电机是一种将电脉冲信号转换为角位移或线位移的电动机。
它通过不断地改变电磁绕组的磁场分布来实现转动。
步进电机的核心部件是转子和定子，转子上有多个磁极，而定子上有多个电磁绕组。
当电流通过电磁绕组时，会产生磁场，与转子上的磁场相互作用，从而产生转矩，使转子转动。
步进电机的转动是以步进的方式进行的，每接收到一个脉冲信号，电机转动一个固定的角度，称为步距角。
步距角的大小取决于步进电机的结构和驱动方式。
步进电机的驱动方式主要有全步进和半步进两种。
全步进是每接收到一个脉冲信号，电机转动一个步距角；而半步进是在每个步距角内，通过改变电流的方向和大小，使电机转动更细微的角度，从而实现更高的分辨率。
步进电机具有结构简单、成本低、控制方便等特点。
它在定位控制和速度控制方面具有较好的性能。
但步进电机存在失步现象，即在高速或负载较大时容易出现转动不稳定或错位的情况。
二、伺服电机的工作原理伺服电机是一种能够根据控制信号精确控制角度、位置和速度的电动机。
它通过传感器感知实际位置或速度，与设定值进行比较，并通过反馈控制系统调整输出信号，以实现控制目标。
伺服电机的核心部件是电机、编码器和控制器。
电机负责驱动负载进行转动，编码器用于实时检测电机的位置或速度，控制器根据编码器的反馈信号与设定值进行比较，计算出控制信号，并输出给电机，使其按照预定的位置、角度或速度运动。
伺服电机具有精确控制、响应速度快、稳定性好等特点。
它广泛应用于需要高精度控制和运动平滑的领域，如机床、机器人、自动化生产线等。
伺服电机的控制系统复杂，通常需要使用专用的伺服驱动器和控制器来实现。
三、步进电机和伺服电机的比较步进电机和伺服电机在工作原理和应用场景上有一些区别。
步进电机的转动是离散的，以固定的步距角进行，适用于定位控制和速度控制；而伺服电机的转动是连续的，能够根据控制信号精确控制位置、角度和速度，适用于需要高精度控制和运动平滑的场合。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种电动机，其工作原理是基于磁场的力和作用力之间的交互作用。
它是一种数字型电机，可以精确地控制运动，工作时不需要传统电机的电刷。
步进电机通常用于精密定位、速度控制和线性定位等应用场合，下面将具体讲解步进电机的工作原理。
1.电磁激励步进电机的转子是由一组磁性材料制成，称为极，极在周围有一个固定的定子，其中包含两个或更多的线圈。
当电流通过线圈时，电磁场将制造出一个旋转磁场，该旋转磁场与极的磁场相互作用，从而使转子可以以相对稳定的方式旋转。
2.磁场交替步进电机是一种精密的定位装置，因为它的磁场可以被分成多个极组。
这就使得转子可以以精确的角度旋转。
这种分段旋转也使得这种电机非常适合于控制，因为每个段都可以被视为独立的步骤。
3.递归式运动步进电机会继续沿着它的磁场方向转动，直到磁场的相位改变。
这时候，电流会通过相邻的线圈，使得磁场旋转到下一个相位。
这个过程是递归的，电流会持续地在不同的线圈之间转换，从而使得转子可以继续旋转。
4.向前和向后步进电机具有向前和向后转动的能力。
在向前转动时，电流的顺序会从一端点到另一端点变化，这样就能让磁场以递归的方式产生旋转动作。
反而，在向后转动时，电流的顺序会从另一端点回到原来的端点。
这样，步进电机就能够反向旋转。
总之，步进电机的工作原理是通过电磁激励、磁场交替、递归式运动和向前和向后转动的能力来实现的。
因为步进电机具有极高的控制精度和分步旋转的能力，因此它广泛应用于诸如电子、机器人和印刷机等领域。
步进电机原理
步进电机原理
步进电机是一种将电能转化为机械能的电动机器。
其工作原理是通过交替通断电流来控制电机的转动，使电机按一定的步长顺序运动。
步进电机的主要原理是利用电磁现象产生的磁力作用于电机的转子，使其转动。
步进电机通常由一个固定的定子和一个可旋转的转子构成。
定子上安装有若干个电磁线圈，称为相。
每个相上通过电流时，会产生一个磁场，磁场的方向根据电流的方向来确定。
在工作时，电机的相依次通电，使得磁场相继产生。
这些磁场的方向和强度会根据通电顺序和电流大小而有所变化。
转子中的永磁体会受到这些磁场的作用，产生相应的力矩，使转子转动。
为了控制电机的转动，通常采用分步驱动的方式。
在每一步中，只向电机的一个相通电，其他相不通电。
通过不断切换通电的相，可以实现电机的连续旋转。
这种控制方法称为全步控制。
此外，还可以通过向电机的相施加不同的电流大小和方向来实现半步控制或微步控制，以实现更精确的运动。
步进电机具有定位精度高、响应速度快、结构简单等优点，在许多领域得到广泛应用。
步进电机基础知识：类型、 用途和工作原理
步进电机基础知识：类型、用途和工作原理本文将为您介绍步进电机的基础知识，包括其工作原理、构造、控制方法、用途、类型及其优缺点。
1)步进电机：步进电机是一种通过步进（即以固定的角度移动）方式使轴旋转的电机。
其内部构造使它无需传感器，通过简单的步数计算即可获知轴的确切角位置。
这种特性使它适用于多种应用。
2)步进电机工作原理:与所有电机一样，步进电机也包括固定部分（定子）和活动部分（转子）。
定子上有缠绕了线圈的齿轮状突起，而转子为永磁体或可变磁阻铁芯。
稍后我们将更深入地介绍不同的转子结构。
图1显示的电机截面图，其转子为可变磁阻铁芯。
图1:步进电机截面图步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。
图2显示了其工作原理。
首先，线圈A通电并产生磁场，转子与该磁场对齐；线圈B通电后，转子顺时针旋转60°以与新的磁场对齐；线圈C通电后也会出现同样的情况。
下图中定子小齿的颜色指示出定子绕组产生的磁场方向。
图2:步进电机的步进3)步进电机的类型与构造步进电机的性能（无论是分辨率/步距、速度还是扭矩）都受构造细节的影响，同时，这些细节也可能会影响电机的控制方式。
实际上，并非所有步进电机都具有相同的内部结构（或构造），因为不同电机的转子和定子配置都不同。
3.1转子步进电机基本上有三种类型的转子：永磁转子：转子为永磁体，与定子电路产生的磁场对齐。
这种转子可以保证良好的扭矩，并具有制动扭矩。
这意味着，无论线圈是否通电，电机都能抵抗（即使不是很强烈）位置的变化。
但与其他转子类型相比，其缺点是速度和分辨率都较低。
图3显示了永磁步进电机的截面图。
图3:永磁步进电机可变磁阻转子：转子由铁芯制成，其形状特殊，可以与磁场对齐（请参见图1和图2）。
这种转子更容易实现高速度和高分辨率，但它产生的扭矩通常较低，并且没有制动扭矩。
步进电机的工作原理和作用
步进电机的工作原理和作用在现代自动化控制系统中，步进电机作为一种常见的执行元件，广泛应用于各种领域，如机械制造、汽车工业、印刷设备等。
步进电机通过电信号驱动，能够实现精确的位置控制和旋转运动，具有结构简单、响应速度快、不需要传统传感器反馈等优点。
工作原理步进电机是一种将电能转换为机械能的电机，其工作原理基于磁场与电流之间的相互作用。
一般来说，步进电机由定子和转子两部分组成，其中定子通常是由若干个电磁线圈组成，而转子则是由磁性材料制成。
当在步进电机的定子线圈中通以电流时，会在定子产生一个磁场。
根据磁场的规律，磁场会与转子上的磁性材料相互作用，从而使得转子受到力矩的作用而发生运动。
通过按照一定的顺序对定子线圈通以电流，可以控制步进电机旋转的角度和方向。
工作作用1. 精确定位步进电机可以按照所需的步进角度进行控制，因此在需要精确定位的场合下特别适用。
例如在3D打印机、数控机床等设备中，步进电机能够实现对运动轨迹的准确控制，确保产品加工的精度和质量。
2. 高速度响应由于步进电机的工作原理及结构简单，使得其响应速度较快，能够快速实现位置变换或旋转运动。
这使得步进电机在需要高速度反应的场合下大显身手，例如在打印设备、医疗设备等行业中广泛应用。
3. 不需要反馈控制相比于传统的伺服电机需要通过传感器反馈实现闭环控制，步进电机在很多场合下可以不需要反馈控制即可完成任务。
这降低了系统的复杂度和成本，提高了系统的稳定性和可靠性。
综上所述，步进电机作为一种重要的执行元件，在自动化控制系统中扮演着举足轻重的角色。
其精确定位、高速度响应和不需要反馈控制等特点，使得步进电机在现代工业生产中得到了广泛的应用和发展。
未来随着科技的不断进步，步进电机将会更加智能化、高效化，为各行各业提供更好的动力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机工作原理及功能运用双击自动滚屏发布者：admin 发布时间：2012-02-18 03:06:33 阅读：495次【字体：大中小】步进电机的概术：步进电机是将电脉冲信号转变为角位移或线位移的开环控制组件，是目前行业设备的主要配件，如剥线机设备就需要用到此步进电机。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
单相步进电机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。
多相步进电机有多相方波脉冲驱动，用途很广。
使用多相步进电机时，单路电脉冲信号可先通过脉冲分配器转换为多相脉冲信号，在经功率放大后分别送入步进电机各项绕组。
每输入一个脉冲到脉冲分配器，电机各相的通电状态就发生变化，转子会转过一定的角度（称为步距角）。
正常情况下，步进电机转过的总角度和输入的脉冲数成正比；连续输入一定频率的脉冲时，电机的转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
步进电机按旋转结构分两大类：1是圆型旋转电机如下图A 2直线型电机，结构就象一个圆型旋转电机被展开一样，如下图B步进电机的别称步进电机(stepping motor),步进电机(step motor)，或者是脉冲电机(pulse motor)，其它的如(stepper motor)等……有着各式各样的称呼方式，这些用日本话来表示的时候，就成为阶动电动机，还有，阶动就是一步一步阶段动作的意思，这各用另外一种语言来表示时，就是成为步进驱动的意思，总之，就是输入一个脉冲就会有一定的转角，分配转轴变位的电动机。
一、步进电机的特点〈1〉旋转的角度和输入的脉冲成正比，因此用开回路控制即可达成高精确角度及高精度定位的要求。
〈2〉启动、停止、正反转的应答性良好,控制容易。
〈3〉每一步级的角度误差小，而且没有累积误差。
〈4〉在可控制的范围内，转速和脉冲的频率成正比，所以变速范围非常广。
〈5〉静止时，步进电机有很高的保持转距(holding torque)，可保持在停止的位置，不需使用煞车器即不会自由转动。
〈6〉在超低速有很高的转距。
〈7〉可靠性高，不需保养，整各系统的价格低廉。
〈8〉高速运转时容易失步〈9〉在某一频率容易产生振动或共振现象二、选择步进电机的参数引入转矩(pull-in torque)引入转矩是指步进马达能够与输入讯号同步起动、停止时的最大力矩，因此在引入转矩以下的区域中马达可以随着输入讯号做同步起动、停止、以及正反转，而此区域就称作自起动区(start-stop region)。
最大自起动转矩(maximum starting torque)最大自起动转矩是指当起动脉波率低于10pps时，步进马达能够与输入讯号同步起动、停止的最大力矩。
最大自起动频率是指马达在无负载（输出转矩为零）时最大的输入脉波率，此时马达可以瞬间停止、起动。
脱出转矩(pull-out torque)脱出转矩是指步进马达能够与输入讯号同步运转，但无法瞬间起动、停止时的最大力矩，因此超过脱出转矩则马达无法运转，同时介于脱出转矩以下与引入转矩以上的区域则马达无法瞬间起动、停止，此区域称作扭转区域(slew region)，若欲在扭转区域中起动、停止则必须先将马达回复到自起动区，否则会有失步现象的发生。
最大响应频率(maximum slewing pulse rate)最大响应频率是指马达在无负载（输出转矩为零）时最大的输入脉波率，此时马达无法瞬间停止、起动。
保持转矩(holding torque)保持转矩是指当线圈激磁的情况下，转子保持不动时，外界负载改变转子位置时所需施加的最大转矩。
步进马达转矩与转速之关系为指数式反比，也就是当转速越大时转矩越小，相反的转速越小则转矩越大，这种现象是因为激磁线圈可以视为电感与电阻的串联电路，当激磁时线圈的电流与电阻、电感的关系如下式所示：(1)其中时间常数。
由式(1)可知线圈之激磁电流是随时间而变，而输出转矩则与电流大小成正比，因此当转速慢时线圈电流有足够的时间达到最大值，因此输出转矩较大；相同的，当转速提高时激磁讯号变换快速，使得线圈电流减弱造成输出转矩下降。
三、步进马达术语：*相数：产生不同对极N、S磁场的激磁线圈对数。
常用m表示。
*步数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四步执行方式即AB-BC-*CD-DA-AB，四相八步执行方式即A-AB-B-BC-C-CD-D-DA-A。
*步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度（转子齿数J*执行步数），以常规二、四相，转子齿为50齿电机为例。
四步执行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八步执行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。
*定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）。
*静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩。
此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。
虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过分采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。
四、步进电机的种类现在，在市场上所出现的步进电机有很多种类，依照性能及使用目的等有各自不同的区分使用。
举个例子，各自不同的区分使用有精密位置决定控制的混合型，或者是低价格想用简易控制系构成的PM型，由于电机的磁气构造分类，因此就性能上来说就会有影响，其它的有依步进电机的外观形状来分类，也有由驱动相数来分类，和驱动回路分类等。
以步进电机的转子的材料可以分为三大类。
〈1〉PM型步进电机:永久磁铁型(permanent magnet type)〈2〉VR型步进电机:可变磁阻型(variable erluctance type)〈3〉HB型混合型步进电机，复合型(hybrid type)1，PM型PM型步进电机的原理构造如图1所示，转子是永久磁铁所构成，更进一步的往这个周围配置了复数个的固定子。
在图2.2.1上，转子磁铁为N、S一对，而它的固定子线圈由4个构成，这些因为和步进角有直接关系，所以如需要较微细的步进角时，转子磁铁的极数和发生驱动力的固定子线圈的数不能不对应的增加，还有在图1的构造步进角为90°。
图1 PM型步进电机的原理图(2相单极)而且，PM型的特征是因为在转子是永久磁铁构成的，所以就算在无激磁(固定子的任何线圈不通电时)也需在一定程度上保持了转矩的发生，因而，依照利用这种的性质效果，可以构成省能积形的系统。
这种的步进电机，它的步进角种类很多，钐钴系磁铁的转子是用在45°或者90°上，而且这些也可以用氟莱铁(ferrite)磁铁作为多极的充磁，有3.75°、11.25°、15°、18°、22.5°等丰富的种类，但是从这些数字上看7.5°(转48步进)是最为普及化的。
2，VR型VR型步进电机的构造，如图2所示，转子是利用转子的突极吸引所发生的转力，因而VR型在无激磁的时候，并不发生保持转矩。
图2 VR型步进电机的原理图(2相单极)主要的用途适用在比较大的转矩上的工作机械，或者特殊使用的小型起动机的上卷机械上。
其它也有用在出力为1W以下的超小型电机上，总之，VR型的数量是非常少的，在步进电机的全部生产量上只有数%程度而已。
还有，步进角的种类有15°、7.5°、也有1.8°，但是在数量上以1.5°步进为最普及化。
3 ，HB混合型混合型步进电机，是由固定子磁(齿)极以及和它对向的转子磁极所构成的，更近一步的它的转子有这多数的齿车状，在这些上是由转轴和在同方向被磁化的永久磁铁所组合而成，还有在构造上比前面的PM 型以及VR型更复杂，基本上是可以考虑由VR型和PM型一体化的构造。
hybrid type型有混合型的意思存在，这个刚好是VR型和PM型两者组合的情况，所以就有如此的称呼。
一般上混合型，因具有高精度、高转矩、微小步进角和数个优异的特征，所以刚开始在OA关系，其它的分类上也大幅的被使用，特别是在生产量上大半是使用在盘片记忆关系的磁头转送上。
还有，在步进角上有0.9°、1.8°，其它的3.6°也有，比起其它的电机而言，具有极细的步进角。
图3为混合型步进电机的构造图，在此，在固定子上侧有8个激磁线圈部，更近一步的在磁极的先端上有复数的小齿(齿车状突极) ，这些是对于转子侧的齿车状磁极，还有步进电机的驱动机械装置。
图3混合型步进电机的构造图(2相单极)五、步进电机的驱动原理关于步进电机的驱动机械装置，用简单的构造图简易说明，在图4 是为了要说明步进电机驱动原理的构造图，在固定架构上有4个电磁铁并列这，它的下方有一个可动磁铁对向这，而且，在磁铁的下侧上装置了引导滚轮作直线状的引导轴，沿这左、右移动的构造。
图4 直线型步进电机驱动原理如此，在此对步进电动机的动作顺道追加说明，现在，电磁铁L1和可动磁铁Mg之间相互作用产生的磁气吸引力，因而在这里场合，(a)部的位置滑动部产生静止作用，其次是电磁铁L2激磁时，刚才的电磁铁L1 OFF，由于如此可动磁铁就被吸引附在电磁铁L2的位置上，就成为在(b)的位置上，更进一步的在电磁铁L3受激磁时，刚才的电磁铁L2 OFF，由于如此可动磁铁就移动至电磁铁L3的位置为止，就成为在(c)的位置上。
以下，依照这各动作而反复的操作，可动磁铁就会向箭头方向移动，因而，依照像这种动作顺次的操作下，可以实现出一种致动器(在此为直线运动)，还有，在此所使用的电磁铁L1~L4，在任何可动磁铁(Mg)侧上，都以产生N极的电流流通。
而且，在此所说的构造图并不是只能有4个电磁铁而已，在必要上也可增加它的对应数。
图4的电机为直线型运动，总之就是属于线性步进电机，因而，就如这样并不能成为转型的情况，如此，为了要成为转型就必须下些功夫，图5为了要使刚才线性型的构造成为旋转型的总结，所以它的驱动原理在本质上和刚才的直线运动型一样。
图5 作为转构造的产品六、步进电机工作过程脉冲信号的产生脉冲信号一般由CPU或单片机产生的，一般脉冲信号的比例为0.3-0.4左右，电机转速越高，比例则越大。
