气动量仪-气电量仪-电子柱-测微仪DZL-3D-AEC-300说明书

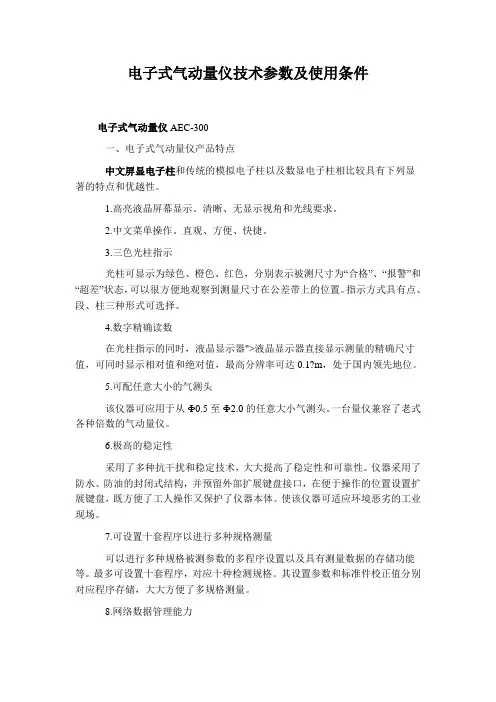

电子式气动量仪技术参数及使用条件
电子式气动量仪技术参数及使用条件电子式气动量仪AEC-300一、电子式气动量仪产品特点中文屏显电子柱和传统的模拟电子柱以及数显电子柱相比较具有下列显著的特点和优越性。
1.高亮液晶屏幕显示。
清晰、无显示视角和光线要求。
2.中文菜单操作。
直观、方便、快捷。
3.三色光柱指示光柱可显示为绿色、橙色、红色，分别表示被测尺寸为“合格”、“报警”和“超差”状态，可以很方便地观察到测量尺寸在公差带上的位置。
指示方式具有点、段、柱三种形式可选择。
4.数字精确读数在光柱指示的同时，液晶显示器">液晶显示器直接显示测量的精确尺寸值，可同时显示相对值和绝对值，最高分辨率可达0.1?m，处于国内领先地位。
5.可配任意大小的气测头该仪器可应用于从Ф0.5至Ф2.0的任意大小气测头。
一台量仪兼容了老式各种倍数的气动量仪。
6.极高的稳定性采用了多种抗干扰和稳定技术，大大提高了稳定性和可靠性。
仪器采用了防水、防油的封闭式结构，并预留外部扩展键盘接口，在便于操作的位置设置扩展键盘，既方便了工人操作又保护了仪器本体。
使该仪器可适应环境恶劣的工业现场。
7.可设置十套程序以进行多种规格测量可以进行多种规格被测参数的多程序设置以及具有测量数据的存储功能等。
最多可设置十套程序，对应十种检测规格。
其设置参数和标准件校正值分别对应程序存储，大大方便了多规格测量。
8.网络数据管理能力数据通讯功能可使现场多台量仪组成测控网络，通过服务器专用SPC管理软件采集并存储测量数据，形成SPC统计图表，实现网络化在线质量管理。
二、电子式气动量仪主要技术参数及使用条件1.规格型式及主要基本参数型号：AEC-300示值范围分辨率（μm/1只光管）初始间隙10（?m）0.125（?m）20（?m）0.230（?m）50（?m）0.540（?m）100（?m）1.050（?m）2.电子式气动量仪主要基本性能示值范围（?m）±5 ±10 ±25 ±50数显分辨率（?m）0.1 0.2 0.5 1.0示值总误差（?m）≦0.2 0.4 1.0 2.0示值变动性（?m）≦0.1 0.2 0.5 1.0外形尺寸56mm（宽）X498mm（高）X180mm（深）重量约2.8公斤注意：±25?m和±50?m两挡仅适用于Ф1.5mm及以上喷嘴体。
AEC300气动量仪操作指导书
1.使用前点检使用前目测点检标准环规及测头无磕碰伤、无锈蚀等缺陷。
* 3.参数设定按【返回】键，使用上下左右键调整进入设置状态，根据测量需要及准备的标准环规依次设置量程、公差名义值、超差上下限、报警上下限、上下限标准件值（即标准环规示值）、峰值报警上下限（即圆度误差）、测量模式。
* 本气动量仪有记忆储存功能，一般情况下不需每次开机进行参数设定。
当进行参数设定后及校对标准件差异超出范围时，需要进行校正。
5.校正4.校对标准环规在测量状态下，将测头塞入标准环规，测头气嘴对齐环规标示线，测量绝对值读数与环规示值差异±0.0005。
若读数与示值超出范围，则需进行校正。
AEC300型电子式气动量仪操作指导书2.打开电源及气源①打开量仪背面的电源开关，电源指示灯被点亮。
②向右拨动气源开关，压缩空气进入空气净化器。
③检查空气净化器输出气压0.4~0.75MPa （输出气压为0.5MPa时最佳）。
环规标示线测量绝对值测量相对值编 制：审 核：批 准：* 异常处理使用过程中出现任何异常，应立即停止检测，有必要时关机，并及时通知当班现场工段长处理。
备注：本操作指导书针对检测拨叉孔径及圆度编写，其它产品检测操作略有不同。
7.测量圆度当工件正在进行测量孔径时（即测头塞入工件孔内），踩一下外接左踏板，转换为测量峰值（圆度）。
将工件旋转一周，系统自动记录检测到的最大值Max 和最小值Min ，并自动计算差值（即圆度）。
此时显示屏第一排显示的数据为峰值（圆度）。
8.关机①测量完毕，关闭量仪背面的电源开关，电源指示灯熄灭。
②向左拨动气源开关，关闭压缩空气进入空气净化器。
③清洁标准环规和测头，涂适量防锈油，将标准环规装入盒内并放置于远离腐蚀性物质及强磁场、电场及热源的地方。
6.测量孔径默认状态下，系统为测量孔径/外径尺寸。
若系统显示为测量峰值（圆度），踩一下外接右踏板即可转换为测量孔径/外径尺寸。
通过光柱显示器或显示屏测量绝对值右边的“OK ”或“NG ”显示，可以直观判定被测工件合格与否。
气动量仪-气电量仪-电子柱-测微仪DZL-3D-AEC-300说明书
DZL-3D气电电子柱使用说明书惠州东精科技有限公司一、概述DZL-3D中文界面式气电电子柱测微仪（以下简称“电子柱”），是采用嵌入式单片机技术设计的数字化产品，具有以下特点：1、自动校正倍率，省去了人工反复繁琐的校正过程。
2、高亮液晶屏不限制显示视角，不限制使用场合光强度，适合各种生产环境。
3、中文菜单界面，直观、方便、快捷。
4、测量时，仪器根据预先设置参数以及测量结果，通过三色光柱的颜色变化（绿色、橙色、红色），直接指示出被测尺寸的“合格”、“报警”或“超差”状态，可以很方便地观察被测尺寸的偏差状态，判断被测工件是否合格。
5、在光柱指示的同时，液晶显示器直接显示被测尺寸的实际测量值，以及被测尺寸相对于公称尺寸的变化量（偏差），最高分辨率0.1µm。
6、适用于从Ф0.5至Ф2.0各种规格气测头，可替代各种倍率的浮标式气动量仪。
7、采用了多种抗干扰和稳定化技术，提高了测量稳定性和可靠性。
8、系统预留了十套程序空间，可预先设置十个被测尺寸的测量参数，包括：量程选择、公称尺寸及其上下限、报警界限、标准件尺寸值、内外尺寸选择等。
所有参数设置都具有掉电保存功能。
9、具有测量数据存储和查询功能。
10、“峰—峰值”测量功能：可结合测量装置,采用各种数学模型计算出同轴度、椭圆度、跳动、圆柱度、平面度、垂直度等形位误差。
11、下列功能可供用户另行选择定制。
输入输出信号功能：可以方便地组成控制系统。
数据通讯功能：多台量仪组成网络，通过专用软件形成SPC统计图表以实现在线质量管理。
数据打印输出功能（配置专用打印机及软件）。
还可以根据用户的特殊要求修改、补充产品功能。
12、当气测头磨损后，初始间隙变大，只要位置误差允许，再次调倍率和标准件校正后测量仍然正确，该特点延长了气测头的使用寿命。
二、主要技术参数及使用条件1、规格型号: DZL-3D2、主要基本参数3、主要基本性能注意：±25µm和±50µm两挡仅适用于Ф1.5mm及以上喷嘴体。
AEC-300说明书
第 6 页 共 12 页
电
子 柱
使
用
手
册
图（4）
图（5） ”、“ ”
”设置如图（5） ，单位为 mm。按“ 4. “公差名义值（即名 义 尺 寸 ） 键移动光标（闪烁位） ；按“ 0—9 之间变换，按“ 入下一项设定。 ”、“
”键设置光标所在位的值。数字位在 ”数字递减；按“确认”键进
”数字递增，按“
二、产品特点
中文屏显电子柱和传统的模拟电子柱以及数显电子柱相比较具有下列显著的特 点和优越性。 1. 高亮液晶屏幕显示。清晰、无显示视角和光线要求。 2. 中文菜单操作。直观、方便、快捷。 3. 三色光柱指示 光柱可显示为绿色、橙色、红色，分别表示被测尺寸为“合格”、“报警”和“超 差”状态，可以很方便地观察到测量尺寸在公差带上的位置。指示方式具有点、段、 柱三种形式可选择。 4. 数字精确读数
电
子 柱
使
用
手
册
中文菜单气电电子柱 说明书
型号：AEC—300
洛阳恒锐测控科技有限公司
电
子 柱
使
用
手
册
目
录
一、概述............................................................................... 1 二、产品特点....................................................................... 2 三、主要技术参数及使用条件........................................... 3 四、产品各部分功能简介................................................... 4 五、功能操作说明............................................................... 6 六、常见故障及注意事项................................................. 12
南方DL300数字水准仪使用手册
·伤害：指伤痛、烧伤、电击等
·损坏：指对建筑物、仪器设备或家具引起严重的破坏。
安全使用注意事项
WARNING ·将仪器直接瞄准太阳会导致对眼睛的严重损坏
不要将仪器对准太阳 特别须要注意在太阳位置较低的时间(如在早晨或傍晚)，或在阳光直接照 射仪器物镜时，建议用手或伞遮挡一下阳光 ·可能会发生燃烧爆炸 不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使用该仪器 ·使条码尺远离高压线或变电站 因为标尺是一个电导体，雷电会导致严重伤害或死亡 ·在打雷、闪电时不要使用条码尺 因为条码尺是一个电导体，雷电会导致严重伤害或死亡。 ·若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险 拆卸和修理只有本公司及其授权的代理商才能进行 ·高温可能引起火灾 不要在充电时将充电器盖住。
数字移动键 查询数据时的左右翻页或字母符号输入状态时左右选择。
重复测量键 在连续水准线路测量时,可用来重测已测过的后视或前视。
用来退出菜单模式或任一设置模式，也可作输入数据时的后 退出/清除键
退清除键。
数字键
用来输入数字
数字、符号、 在可输入字母或符号时,切换大小写字母和符号输入状态。
字母输入键
标尺倒置模 用来进行倒置标尺输入，并应预先在测量参数下，将倒置标
3
CAUTION ·火灾或电击的危险
不要使用坏的电源电缆、插头和插座。 ·火灾或电击的危险
不要使用湿的电池或充电器。 ·电池可能会引起爆炸或伤害
不要将电池放在火里或高温环境中。 ·火灾或电击的危险
不要使用非生产商说明书中指定的电源。 ·电池可能会引起火灾
不要使用非生产商指定的充电器。 ·电池短路可能会引起火灾。
进入菜单模式，菜单模式有下列选择项：标准测量模式、线 路测量模式、检校模式、数据管理和格式化内存／数据卡。
AEQ-300说明书
多通道气电测微仪说明书目录一、产品介绍及特点 (1)二、主要性能参数及使用条件 (1)三、产品安装说明 (2)四、功能操作说明 (3)五、常见故障及注意事项 (9)一、产品介绍及特点AEQ-300多通道气电测微仪的检测原理是：利用喷嘴体与被测工件之间微小间隙的变化会引起气体压力变化，再把气体压力变化转换为电压信号。
对模拟电信号量进行数据采集和数字处理，并采用了嵌入式单片机技术。
可直接显示1-4通道被测尺寸的绝对测量值。
根据预先设定的工件尺寸公差界限，用模拟光柱及颜色指示出被测工件合格与否，操作简便直观。
本产品采用TFT触摸屏,亮度高、寿命长，特别适合各种生产线环境的应用，制作了中文菜单操作界面,大大方便了操作和人机交互。
本产品可以进行多种规格被测参数的多程序设置，也具有分组功能，还具有测量数据的存储和查询功能等。
数据通讯功能可使现场多台量仪组成网络，通过专用软件形成SPC统计图表以实现现场在线质量管理等等。
还可以根据用户的特殊要求，修改和补充产品的功能，以满足不同应用场和的不同要求。
本产品为小量程高精度气电测微仪，配套固定的Φ1.0mm喷嘴体或等效为Φ1.0mm 的各式喷嘴体气测头，工作间隙为30—80µm。
分辨率可达0.1µm，应用于冷机、汽车发动机等行业的精密部件检测。
二、主要性能参数及使用条件1.规格型式型号：AEQ-300-22通道型AEQ-300-33通道型AEQ-300-44通道型2.主要基本性能◆分辨率：0.1µm；◆稳定性：≦0.2µm/每小时；◆工作间隙为30—80µm，中间段线性最好。
◆外形尺寸：170(宽)X278(高)X225（深）mm3.使用条件(1)电源：AC185～265V50HZ/60HZ(2)功耗：〈40W(3)环境温度：0～45℃，湿度：85%以下(5)气源：0.35-0.75MPa之洁净气源三、产品安装说明如图(1)所示1．电源开关2．电源插座3．RS232数据接口4．气压调整旋钮气压固定为0.2MPa已调整好并已锁固，请不要随意调整5．气压表6．气源进气管接头（配Φ6气管）7．触摸屏8．测量通道1（配Φ4气管）9．测量通道2（配Φ4气管）10．测量通道3（配Φ4气管）11．测量通道4（配Φ4气管）图（1）四、功能操作说明（一）、软件流程说明1、初次使用：①参数设置→②标准件校正→④测量2、正常使用：①标准件校正→②测量3、软件流程：（二）、选择规格程序：1.打开仪器电源，等待约2秒即进入选择规格程序界面，如图（2）所示，有十套程序可选择，规格程序名可在设置功能中进行设置，如没有提前设置将显示为空。
气动量仪使用方法步骤 气动量仪如何操作
气动量仪使用方法步骤气动量仪如何操作气动量仪操作方法以气动量仪机械故障、造成原因及清除方式及其应用全过程需注意以下事宜：清洁气动阀门是保证气动量仪一切正常应用的最关键标准，因此应当在检仪所需过滤装置以前加上容积更大点的过滤系统，并常常加水和拆换、清理过虑元器件。
此外，还应留意气动阀门工作压力不必小于3kgf/cm2；防止将检仪放到太阳光照射的地区和溫度发生变化的地区；留意立刻拆换塑料软管；在关掉旁通阀后又再次开启时，运用标件再次审校一次零位和倍数；在检仪的合理量程范畴选择检仪；测针的精准明确测量空隙不可超过较大精准明确测量空隙。
气动量仪由气动式长短掌控器、指示仪（表）、空气过滤网和稳压电源等构成的尺寸测量专用工具。
应用气动量仪能够开展不触碰精准明确测量，精准明确测量高效率很高。
适用在批量生产中精准明确测量内、外规格，也可用以精准明确测量孔位和孔轴相互搭配空隙。
精准明确测量基本原理是较为测量方法。
其测量法是将长短数据信号转换为气旋数据信号，依据有标尺的玻璃试管内的浮标量程，称之为浮标式气动式检测仪；或依据气电转化器将气数据信号变换为电子信号由发光二极管构成的光束量程，称之为电子器件立柱式气动式检测仪。
气动量仪是一种可几台组装的检仪，它与不一样的气动式测针配搭，能够保持多种多样紧要参数的精准明确测量。
气动量仪由于其自身具有很多优势，因此在机械设备制造制造行业获得了普遍的运用。
气动式公称直径测针构造简易,很适合用以直径精准明确测量。
它能够精准明确测量直徑为 1.5mm的小圆孔。
气动量仪的量程范畴较小,一般为±20～±100μm。
按量程范畴不一样，普遍的分度值有0.5μm、1μm和2μm等几类。
容许偏差一般不超一个分度值。
气动量仪关键分成工作压力式和总流量式两大类。
以上内容，由国宇量仪厂家为您你供应，如需了解更多内容，可联系我司。
气动量仪的使用气动量仪在使用过程中需要常常调整倍率和零位。
DZ3D电动量仪操作指南
DZ3D电动量仪操作说明1.连接好气路和电路，打开气路（一定要连接空气过滤装置压力在0.4-0.6Mpa）和电源(220V)，开机预热15分钟（保证内部电子元件处于最佳稳定状态）注：前面板各按键功能如下：“△”“▽”键用来选择菜单功能或输入数据大小“”“”键用来移动数据位置“OK”键用来将选择的功能（数据）进行确认“ENT”键用来进入下一级菜单“ESC”键用来退出本级菜单2.定义内外径测量方式按“ENT”键选择测量菜单进入，根据测量要求选择内尺寸或外尺寸测量方式。
现以气动内径测头操作为例。
选择内尺寸测量。
3.输入名义尺寸值在测量界面下按“ENT”键，进入菜单选中设置菜单→标准件设置选项，按“ENT”键进入名义尺寸数据输入选项，此时应输入环规下限标准件的标定值（切记不能输入上限标准件的标定值）。
例如15.9035。
单位为mm。
确认数据正确后按“ESC”键返回测量界面。
4.依次校准放大倍数，零位定义、标准件定义在测量界面下按“ENT”键进入菜单选项中选中设置菜单→测量设置菜单界面，进入放大倍数选项，此时将气动内径测头插入下限标准件中按键，再将气动内径测头插入上限标准件按键（简单归结为左上、右下）,按OK键，此时显示公差界面，输入上下限标准件的差值。
（即上限标准件标定值-下限标准件标定值，例如15.9175-15.9035=14um，此时输入14.0 注意：小数点前面有肆处空格，无效空格要输入0），输入完成后按“OK”键，界面将显示为两行数据，上行数据为系统原来的放大系数，下行显示的是系统现在的放大系数，再按“OK”键后系统将现在的放大系数覆盖原来的放大系数，则放大倍数的校准即为完成，按“ESC”键退出。
同样在测量界面下按“ENT”键进入菜单选项选中设置菜单按“ENT”键进入，将气动内径测头插入下限标准件中后，选中零位定义按“OK”键。
（光柱零位的校准）在测量界面下按“ENT”键进入菜单选项选中设置菜单按“ENT”键进入，将气动内径测头插入下限标准件中后，选中标准件定义按“OK”键。
DZL-3D气电电子柱AEC-300气电量仪测微仪操作方法与介绍
气电量仪介绍与操作方法
产品名称：气电电子柱测微仪
功能：用于机械加工中精密尺寸测量
型号：DZL-3D AEC-300
规格：主体490*180*66 mm 底座180*205mm
气源压力：0.4~0.7MPa
主要参数
基本放大倍数：1000~10000倍自动选择
示值范围：±5μm~±50μm
分辨率：0.1μm~1.0μm
示值总误差：0.2μm~2.0μm
示值变动性：0.1μm ~1.0μm
显示方式：中文显示屏与光柱高度颜色变换
显示内容：被测尺寸的绝对值与尺寸偏
附加功能：数据存储、运算、查询、传输、打印功能 SPC统计分析
操作方法
1、设置
进入设置界面，设置包括：程序序号、量程、公称尺寸、公差上下限、标准件上下限值，内外尺寸选择。
设置数据时按上下键设置数据，按左右键移动光标，按ENT进入下一步。
2、校正
打开气源，将气测头插入标准件，按ENT键显示OK即为已校正。
先进行下限校正，再进行上限校正。
3、测量
测量结果可显示绝对值和相对值，光柱的高度代表尺寸的大小，颜色代表超差情况。
红色超差、绿色合格、橙色报警。
按ENT键可将测量数据保存。
4、查询
可查询测量时保存的数据，在此功能菜单中可进行数据操作，如打印、上传到spc软件等。
5、极值
将测头插入工件后，按ENT键开始，转动工件，可进行工件椭圆度情况分析。
2024年气电量仪电子柱使用培训操作说明
气电量仪电子柱使用培训操作说明一、引言气电量仪电子柱是一种先进的气体流量测量设备，广泛应用于工业、实验室等领域。
为了确保用户能够正确、熟练地操作气电量仪电子柱，提高工作效率，本文将详细介绍气电量仪电子柱的使用方法和操作步骤。
二、气电量仪电子柱的组成及工作原理1.组成气电量仪电子柱主要由传感器、信号处理器、显示屏、按键等部分组成。
传感器负责检测气体流量，信号处理器将传感器采集到的信号转换为数字信号，并通过显示屏显示出来。
按键用于操作电子柱，实现功能切换、参数设置等操作。
2.工作原理气电量仪电子柱采用热式原理进行气体流量测量。
当气体流过传感器时，传感器内部的温度发生变化，导致电阻值发生变化。
信号处理器根据电阻值的变化计算出气体流量，并通过显示屏显示出来。
三、气电量仪电子柱的使用方法1.准备工作（1）检查气电量仪电子柱的外观，确保无损坏、污染等现象。
（2）检查气电量仪电子柱的电源，确保电源电压符合设备要求。
（3）检查气电量仪电子柱的连接线，确保连接线完好无损。
2.操作步骤（1）开启气电量仪电子柱按电源键，开启气电量仪电子柱。
设备启动后，显示屏将显示当前气体流量。
（2）功能切换通过按键切换气电量仪电子柱的功能。
一般情况下，电子柱具有流量显示、累计流量、温度显示等功能。
（3）参数设置根据实际需求，设置气电量仪电子柱的相关参数。
如气体种类、测量范围、报警值等。
（4）气体流量测量将气源与气电量仪电子柱连接，待设备稳定后，显示屏将显示实时气体流量。
根据需要，可以切换显示累计流量、温度等参数。
（5）数据记录与输出气电量仪电子柱具有数据记录功能，可以记录一段时间内的气体流量数据。
根据需求，可以将数据输出至计算机或其他设备。
3.关闭气电量仪电子柱测量完毕后，按电源键关闭气电量仪电子柱。
设备关闭后，请断开气源与电子柱的连接。
四、注意事项1.气电量仪电子柱应避免长时间在高温、高湿、强腐蚀环境下使用。
2.气电量仪电子柱的传感器部分较为精密，应避免碰撞、敲击等操作。
气动量仪的测量范围
洛阳麦尔测控科技有限公司
气电量仪电子柱总介绍：
1.高精度、宽范围：的设计加大了气动测量的线性范围，从而 使测量的精度得以提高，并且使普通气测头的寿命延长了50%；
2.使用三色光柱指示测量结果：绿色表示合格，橙色表示警告， 红色表示超差；指示方式具有点、段、柱三种形式可选择。
3.调整方便：键置零，调整放大倍率方便 4.良好的兼容性：可与内外各种气测头配套使用。 5.可软件选择±5μm、±10μm、±25μm、±50μm各个量程， 台兼容了老式各种倍率的浮标气动量仪； 6.通讯接口：具备RS232/RS485接口可与微机进行通讯，便 于数据统计及质量管理；可定制无线通信功能(通信距离为1500米) 7.有分组测量功能和峰值测量功能可供选择 8.I\O控制：可依客户需求定制信号输出、输入功能，可用于 和PLC对接、机床控制、外接报警器、外接控制按钮等。
约2.9公斤
气电量仪----基础气电屏显款 1.使用OLED液晶显示屏显示测量值：清晰、无显示视角和光线要求，直接显示被测工件的
对值和相对值，读数精 确，减少人为读数误差； 2、中文菜单操作：人机交互方便、快捷；
气电量仪----基础气电数显款（可添加USB功能） 1.数字读数：可通过按键切换显示测量的相对值和 对值 2.七位数码管显示 气电量仪-----USB款 1.气电量仪基础气电屏显型机器外壳加装了USB插槽； B接口：可实时将工件测量值保存到外接U盘上，从而实现大容量存储，便于无纸化生 产管理和统计分析；
性能参数表
测量范围(µm) 数显分辨率(µm) 示值总误差(µm) ≦ 示值变动性 (µm)≦ 稳定性（每4小时）
响应时间 ≦ 电源
外形尺寸 重量
±5
±10
气电电子柱测微仪使用说明
工作原理
气电电子柱测微仪利用空气静压轴承 支撑测量主轴，使主轴在高速旋转时 保持稳定。
通过对电信号的处理和分析，可以得 到工件的尺寸、形状和位置等几何量 。
测量时，被测工件安装在主轴上，随 主轴一起旋转。仪器的传感器对工件 的表面进行测量，并将测量结果转换 为电信号输出。
技术参数
01
02
03
04
测量范围
根据不同型号的气电电子柱测 微仪，测量范围可从几毫米到
几百毫米不等。
分辨率
仪器的分辨率通常可达到亚微 米级，满足高精度测量的要求
。
重复性
气电电子柱测微仪的重复性误 差非常小，可保证测量结果的
稳定性和可靠性。测量Fra bibliotek度根据不同型号和配置，气电电 子柱测微仪的测量精度可达到
定期使用干净、柔软的布擦拭仪器表面，确保无 灰尘、油污等杂质。
检查电源线和插头
确保电源线无破损，插头无松动或接触不良现象 。
检查测量头
确保测量头无磨损、损坏或松动现象，如有需要 及时更换。
定期保养
清洁内部部件
定期打开仪器，使用专用清洁剂和工具清洁内部部件，确保仪器 内部无灰尘、油污等杂质。
校准仪器
或其他设备上。
数据处理
对于导出的数据，用户可以使用 专业软件进行处理和分析，如绘
制图表、计算统计量等。
03
功能详解
测量功能
长度测量
气电电子柱测微仪能够精 确测量工件的长度，包括 内径、外径、深度等尺寸 。
角度测量
该仪器配备角度测量功能 ，可测量工件的倾斜角度 、平面角度等。
表面粗糙度测量
DZL—3D电子式气动量仪测量误差分析
DZL—3D电子式气动量仪测量误差分析摘要DZL-3D电子式气动量仪是一种精度高、测量范围大、稳定性好、能够非接触准确测量出微小尺寸变化的智能精密测量仪器。
本文介绍了该仪器的工作原理，并结合孔径测量分析了影响仪器测量精度的主要误差因素，主要有气动仪器本体误差、气动测量装置误差和气动测量条件误差等方面。
关键词电子式气动量仪；孔径测量；测量误差0 引言DZL-3D电子式气动量仪是一种精度高、测量范围大、稳定性好、能够非接触准确测量出微小尺寸变化的智能精密测量仪器，配上相应的气动测量头，可以测量多种参数，特别适用于某些用机械量具难以解决的测量，如测深孔内径、小孔内径等。
它采用了新型比较电路，由101只发光管组成发光柱，具有结构简单、显示读数直观清晰、多台拼和方便、实用等优点。
本文仅对Ф12H7L20的套筒应用该仪器进行检测时的误差进行分析探讨，检测时采用尺寸为Ф12±0.01mm 的PCN-A型压力式气动通孔内径测量头和一对标准环规。
1 电子式气动量仪的工作原理压力Ps为0.4～0.8MPa的压缩气过滤后通过气源开关进入气动量仪组件室，在恒定的工作压力0.2MPa条件下，空气到达气动组件喷口d1和dn。
气流进入反压气室，通过可调式节流阀排到大气中。
一部分空气通过喷嘴入口d1进入测量气室，并通过测头d2端面与被检测零件表面之间的间隙S排放到大气当中。
检测范围L的变动会引起测量间隙S的变化，间隙的变化引起测量室内空气压力的改变，气电转换器将压力改变转换成相关的电信号至数据处理元件。
利用单片计算机技术对数据进行处理，直接在显示屏和光柱上指示出被测尺寸相对于标准尺寸的变化量。
根据预先设定的工件尺寸界限，判断被测工件合格与否。
2 气动测量误差分析气动测量误差的分析包括气动仪器本体误差、气动测量装置误差和气动测量条件误差。
2.1 仪器本体误差气动量仪的本体误差主要由三部分组成：气源压力波动产生的误差Δ11、气动测量原理非线性产生的误差Δ12、气动仪器本体的偶然误差（它包括系统误差的残差；空气清洁度、管路元件漏气等不稳定因素所引起的误差）Δ13。
气电电子柱使用说明书
DZL-3D 气电电子柱使用说明书DZL-3D目录一、产品简介及特点 (2)二、产品技术指标及使用条件 (3)三、产品各部分功能简介 (4)四、操作说明 (6)五、几个特色功能的使用 (8)六、注意事项 (9)七、常见故障 (9)八、随机附件 (9)一、产品简介及特点DZL-3D型气电电子柱是采用了嵌入式技术设计的数字化产品，相对于传统气电电子柱，它在精度、稳定性、可靠性、操作的方便性等方面均有显著提高，主要特点如下：1.中文菜单，傻瓜式操作：操作者只需根据图纸公差及标准件值进行设定，无需考虑量程、信号点等问题，程序自动适配相关参数；2.标准件校对方便：校对时无需核对标准件上、下限，即使放错次序也没有关系，程序可自动识别，减少出错率；在校准界面，上下限标准件只需各校对一次；在测量界面，可以实现一键快速校对。
3.开放式设计：可与国内外各式气动测量头配套使用；4.分组功能：可根据用户需要对产品进行自动分组，适合具有选配要求的场合；5.高精度、高稳定性；6.倍率调整范围大：可延长测头使用寿命50%以上；7.测量界面相对值及绝对值同时显示，可以通过一键切换字体大小；8.高亮OLED显示：清晰、宽视角、自发光，适合车间环境；9.3色光柱显示，测量时可根据光柱颜色直接判定工件合格与否；10.可设定26组数据，更换规格时只需选定好程序组即可；11.信号输出功能：可以对测量信号进行判断输出，从而实现声光报警、自动控制等功能；12.数据存储USB接口：程序具有存储功能，可以将测量数据输出给U盘，方便用户进行数据分析；13.通讯功能：具有多种通讯接口，满足用户需求。
●注：基本型产品不包含11～13项功能二、产品技术指标及使用条件●以下表述的示值范围由程序自动设定1.性能指标：2.使用条件1)电源：AC170～260V 50Hz/60Hz2)功耗：10W3)环境温度：0～45℃4)湿度：85%以下5)气源：0.35-0.75MPa之洁净气源6)远离腐蚀性强的物品及强磁场、强电场及强震动等场合。
数显气电电子柱使用说明书
2024/1/27
8
适用范围和使用场景
适用范围
适用于工业、医疗、实验室等 领域中对气体压力、电量和温
度有精确测量需求的场合。
2024/1/27
工业领域
用于监测气体管道压力、设备 电量以及环境温度等参数，确 保工业生产的顺利进行。
医疗领域
用于监测医疗设备的气体压力 、电量以及温度等参数，确保 医疗设备的正常运行和患者的 安全。
02
它采用先进的微处理器技术和高 精度传感器，实现对气体压力、 电量和温度的实时监测和数据显 示。
4
主要功能及特点
主要功能
实时监测和显示气体压力、电量和温度。
2024/1/27
提供声光报警功能，当测量值超出设定范围时发出警报。
5
主要功能及特点
• 具有数据存储和传输功能，可将测量数据保存并导出进行 分析。
首先检查测量头是否干净、无 损坏。其次，确认被测物体表 面是否平整、无杂质。如问题 仍未解决，请对电子柱进行校 准或联系售后服务。
首先检查按键表面是否干净、 无损坏。如问题仍存在，请尝 试重启电子柱或联系售后服务 。
2024/1/27
21
05
维护保养与故障排除
2024/1/27
22
日常维护保养建议
2024/1/27
在安装过程中，注意防止螺丝 松动或滑丝现象，确保安装牢 固。
连接电源线和信号线时，要确 保接线正确且牢固，避免出现 接触不良或短路现象。
16
调试方法及步骤
在完成安装后，首先进行外观 检查，确保无损坏或安装不当
现象。
接通电源，启动气电电子柱， 观察显示屏是否正常显示。
2024/1/27
2
AEC-400数显气动量仪使用说明书
( 一 ). 启动 气电接通后，打开电源开关，量仪首先进入自检状态，自检完成
后，量仪即进入测量状态。 ( 二 ). 设定
长按SET（大于3S）进入第一组子菜单 1.名义值: 按照量规自身规定的名义值进行设定。 2. 校件上： 上校准件对应的上限公差值。 3. 校件下： 下校准件对应的下限公差值。 4．报警上：： 以公差带范围的80%为警戒值，测量值大于该值为合格， 小于为警告。 6. 超差上： 公差上限值，测量尺寸大于该值时超差 7. 超差下： 公差下限值，测量尺寸小于该值时超差
“上 和“下 进行数值设置。设置完成如图4
。
按“SET”键进入下一参数设置。【如果需要返回，按“ESC”键返回
上一参数设置，下同】
第二步 “校件上”的设定： 将大值校准件上所刻数值减去第一步所设名义值后的数值进行设定 25.0206-25.0100=10.6um，此时应设定为：10.6um。通过按“上”或 “下”键进行设定（不需要移位，下同）。设定完成按“SET”键进入 下一状态“校准下”的设定。如图 5
修，本公司的保修承诺将自动失效。 2. 本公司保留修改本手册而不预先告知用户的权利。
2
一. 仪器正常使用各参数
（1） 电源 ： AC 176～264V 50Hz/60Hz （2） 气源 ： 0.4MPa-0.6MPa的干燥压缩空气 （3） 功耗 ： 10W （4） 温度 ： -20°C ～ 45°C （5） 震动 ： 震动小的地方（0.1G以下） （6） 远离腐蚀性强的物品及强磁场、电场
第五步 “报警下”的设定： 按照上一步的规则，则此时应设定为：－8.0um。设置完成按“SET” 键进入下一状态“超差上限值”的设定。如图 8
电子式气动量仪
电子式气动量仪电子式气动量仪是气动量仪的一种。
它是气动量仪的品种，具有高亮液晶屏显示器，并且支持数据存储，相形以往的气动量仪有诸多的优点。
目录技术原理及优势基本性能使用条件技术原理及优势电子式气动量仪的测量方法是将长度信号转化为气流信号，然后再通过气电转换器把气信号转换为电信号再由发光管构成的光柱显示数值。
因此相对于传统的气动量仪，电子是气动量仪具有较大的优势，重要表现在以下几点：1、电子式气动量仪测量项目多，如长度、形状和位置误差等，特别对某些用机械量具和量仪难以解决的测量，例如：测深孔内径、小孔内径、窄槽宽度等，用气动测量比较简单实现。
2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械摩擦，所以没有回程误差。
3、电子式气动量仪操作方法简单，读数简单，能够进行连续测量，很简单看出各尺寸是否合格。
4、实现测量头与被测表面不直接接触，削减测量力对测量结果的影响，同时避开划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。
5、由于非接触测量，测量头可以削减磨损，延长使用期限。
气动量仪主体和测量头之间采纳软管连接，可实现远距离测量。
6、电子式气动量仪结构简单，工作牢靠，调整、使用和维护和修理都非常便利。
基本性能示值范围（m）±5±10±25±50数显辨别率（m）0.10.20.51.0示值总误差（m）≦0.20.41.02.0示值变动性（m）≦0.10.20.51.0外形尺寸56mm（宽）X498mm（高）X180mm（深）重量约2.8公斤注意：±25m和±50m两挡仅适用于Ф1.5mm及以上喷嘴体。
使用条件（1）电源：AC85～265V50HZ/60HZ（2）功耗：25W（3）环境温度：0～45℃（4）湿度：85%以下（5）气源：0.35—0.75MPa之干净气源（6）阔别腐蚀性强的物品及强磁场、强电场及强震动等场合。
气动数字显示表说明书
气动数字显示表说明书气动数字显示表说明书：声明本仪器是由专业设计人员和熟练的技术工人精心为您设计和制造。
功能完备，适用大多数精密测量场合；轻便的外观设计为携带，使用提供方便。
为了能充分发挥其功能，必须对量仪进行正确的使用和维护管理。
为使您安全地使用本仪器请注意以下事项：[危险事项]1、除专业技术人员维修检查等以外，请勿打开外壳。
2、在插拔电气连接插头或打开外壳之前务必先切断电源。
[注意事项]1、电源地线必须接地。
2、仪器顶部不能堆放重物。
3、仪器整体的侧方及后方留出10cm以上空间以散热。
[维修事项]1、未经本公司培训授权的人员不得维修本仪器。
若擅自维修，本公司的保修承诺将自动失效。
2、本公司保留修改本手册而不预先告知用户的权利。
一、仪器正常使用各参数（1）电源：AC176～264V50Hz/60Hz （2）气源：0、4MPa-0、6MPa的干燥压缩空气（3）功耗：10W （4）温度：-20°C～45°C（5）震动：震动小的地方（0、1G以下）（6）远离腐蚀性强的物品及强磁场、电场二、各部分名称及功能光柱分辨率电源插口电源开关I/0接口显示光柱RS485接口高亮显示屏气源进口Φ6mm按键设置区测头接口Φ6mm出气量调节旋钮三、（参数设定后）日常操作1、工作前，先按后面的电源按钮，接通电源。
2、待量仪自检完毕后，进行量规检查。
将量规放置到大、小值校准件上，查看读数是否和校准件一致。
如果偏差很大，则需要进行倍率调整（各用户根据自行情况决定是由操作者或量具管理人员来进行操作调整）。
3、正常测量方法：量规放置到工件被测部位，量仪光柱和显示屏同时显示测量结果。
a、光柱判断：当光柱显示绿色时，则测量值在“合格”范围内；当光柱显示黄色时，则测量值在“合格但接近超差”范围内；当光柱显示红色时，则测量值为“不合格”b、读数判断：第一行读数：实际测量尺寸与设定的名义值的差值。
第二行读数：尺寸的测量结果，包含名义尺寸的实际尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DZL-3D气电电子柱
使用说明书
惠州东精科技有限公司
一、概述
DZL-3D中文界面式气电电子柱测微仪（以下简称“电子柱”），是采用嵌入式单片机技术设计的数字化产品，具有以下特点：
1、自动校正倍率，省去了人工反复繁琐的校正过程。
2、高亮液晶屏不限制显示视角，不限制使用场合光强度，适合各种生产环境。
3、中文菜单界面，直观、方便、快捷。
4、测量时，仪器根据预先设置参数以及测量结果，通过三色光柱的颜色变化（绿色、橙色、红色），直接指示出被测尺寸的“合格”、“报警”或“超差”状态，可以很方便地观察被测尺寸的偏差状态，判断被测工件是否合格。
5、在光柱指示的同时，液晶显示器直接显示被测尺寸的实际测量值，以及被测尺寸相对于公称尺寸的变化量（偏差），最高分辨率0.1µm。
6、适用于从Ф0.5至Ф2.0各种规格气测头，可替代各种倍率的浮标式气动量仪。
7、采用了多种抗干扰和稳定化技术，提高了测量稳定性和可靠性。
8、系统预留了十套程序空间，可预先设置十个被测尺寸的测量参数，包括：量程选择、公称尺寸及其上下限、报警界限、标准件尺寸值、内外尺寸选择等。
所有参数设置都具有掉电保存功能。
9、具有测量数据存储和查询功能。
10、“峰—峰值”测量功能：可结合测量装置,采用各种数学模型计算出同轴度、椭圆度、跳动、圆柱度、平面度、垂直度等形位误差。
11、下列功能可供用户另行选择定制。
输入输出信号功能：可以方便地组成控制系统。
数据通讯功能：多台量仪组成网络，通过专用软件形成SPC统计图表以实现在线质量管理。
数据打印输出功能（配置专用打印机及软件）。
还可以根据用户的特殊要求修改、补充产品功能。
12、当气测头磨损后，初始间隙变大，只要位置误差允许，再次调倍率和标准件校正后测量仍然正确，该特点延长了气测头的使用寿命。
二、主要技术参数及使用条件
1、规格型号: DZL-3D
2、主要基本参数
3、主要基本性能
注意：±25µm和±50µm两挡仅适用于Ф1.5mm及以上喷嘴体。
3、使用条件
⑴电源：AC220V±10% 50HZ/60HZ
⑵功耗：25W
⑶环境温度：0～45℃
⑷湿度：85%以下
⑸压缩空气：压力0.40～0.75MPa、除油、除尘、除水。
⑹不得在强磁场、强电场及强震动等场合使用，远离腐蚀性液体及物品。
三、面板接口、按键功能
1、正向超量程指示灯
、刻度值指示
、光柱指示器
4、电源开关
5、电源输入插座
6、RS232接口
7、I/O接口
8、负向超量程指示灯
、显示屏
光标左移键
、光标上移键/数字增加键
、光标右移键
13、ENTER确认键
14、光标下移键/数字减小键
15、ESC返回键
16、气测头气管接口
17、倍率调整旋钮
18、压缩空气进气口
四、操作说明
打开电子柱本体背后电源开关，电子柱首先进入自检状态，光柱进行三色变换显示，正、负超限灯打开。
自检完成后，自动进入测量界面（如左图所示）。
按“ESC返回”键进入主界面（如左图所示），按、
、、键可选择各种界面，按下“ENTER确认”键后
进入选择的界面。
㈠、调整界面
1、本仪器倍率出厂时已调整到适用状态，建议用户不
要随意调整倍率。
2、如需调整倍率，应先松开锁紧螺母。
将测头插入下
限标准件，示值稳定后按下光标右移键清零。
再将测头插入上限标准件，观察下方读数变动值，应与上下限标准件尺寸差尽量接近。
如果相差较大，则转动倍率调整旋钮，然后重复前述过程，直至读数变动值与上下限标准件尺寸差接近。
调整完毕，锁紧螺母。
㈡、设置界面
在主界面下，按或键使光标移动到屏幕上“设置”
选项，按下“ENTER确认”键，进入“设置”界面。
程序选择（如左图所示）：按或键，可以选择0～9
号程序。
按确认键选择程序序号，此后输入设置的参数和功能操作均属于该序号程序。
按下“ENTER确认”键进入下一项设置。
量程选择（如左图所示），有±5µm、±10µm、±25µm、
±50µm四档可供选择，按或键选择量程。
按下“ENTER
确认”键进入下一项设置。
公差名义值（或公称尺寸）（如左图所示），单位为mm。
按、键移动光标（闪烁位），按数字递增，按数
字递减。
按下“ENTER确认”键进入下一项设置。
超差上限、报警上限、报警下限、超差下限设置（如左
图所示），单位为µm。
按、键移动光标（闪烁位），按
数字递增，按数字递减。
符号位按设为正号＋，按
设为负号－。
按下“ENTER确认”键进入下一项设置。
上限标准件值、下限标准件值设置（如左图所示），单位
为mm。
按、键移动光标（闪烁位），按数字递增，按
数字递减。
按下“ENTER确认”键进入下一项设置。
测量模式设置（内尺寸模式、
外尺寸模式）选择：按“”、“”
键切换。
按下“ENTER确认”键进
入下一项设置。
㈢、校正界面
在主屏幕下，按或键使光标移动到屏幕上“校正”选项，按下“ENTER确认”
键，进入“校正”界面。
首先显示“下限校正”，测头插入下限标准件，保持供气状态，待示值稳定后，按下“ENTER确认”键显示“OK”，完成下限校正。
再次按下“ENTER确认”键，进入上限标准件校正。
显示“上限校正”，测头插入上限标准件，保持供气状态，待示值稳定后，按下“ENTER 确认”键显示“OK”，完成上限校正。
按下“ENTER确认”键进入下一项设置。
㈣、测量界面
在主屏幕下，按或键使光标移动到屏幕上“测量”
选项，按下“ENTER确认”键，进入“测量”界面。
进入本界面后，即可进行测量操作。
如需存储测量结果，可按下“ENTER确认”键。
按下键或键，可以调整光柱显示方式（中心展开显示或者底部升高显示）。
㈤、查询界面
在主屏幕下，按或键使光标移动到屏幕上“查询”
选项，按下“ENTER确认”键，进入“查询”界面。
显示工件
序号、公差判定（合格或超差）、存储的相对值测量值。
键：为下翻查询，工件序号增大。
键：为上翻查询，工件序号减小。
ESC返回键：退出查询界面，进入主界面。
㈥、峰值界面
在主屏幕下，按或键使光标移动到屏幕上“峰值”选项，按下“ENTER确认”键，进入“峰值”界面。
方式一：以测量内径为例，测头在内孔中缓慢转动一圈，窗口上方读数随之变动，可观察内径的变动量。
本功能在测量界面中同样可以实现。
观察窗口上方读数的变动，可了解内径的变动量。
方式二：以测量内径为例，按下“ENTER确认”键，将窗口左下角调整到“开始”，测头在内孔中缓慢转动一圈后，再次按下“ENTER确认”键，左下角显示“结束”，MAX、MIN为内径的最大最小值。
五、常见故障及注意事项
1、通电后无任何显示，有可能是电源故障，请检查电源线连接是否可靠，电源插座保险丝是否烧断。
仍不能解决问题，可打开外壳，检查开关电源的保险。
2、气源输入必须接入压缩空气进口，如果误接入其它地方，会损坏仪器。
3、读数相对值很大，超差灯常亮，请检验设置是否正确。
4、在调整界面下找不到上、下限位置指示，可能是公称尺寸或标准件值设置有误。
5、读数异常、或不稳定，或测量值非常大，有可能未进行标准件校正，重新进行标准件校正。
6、电源接地线必须接地，否则仪器工作可能不正常，或有造成人身伤害的危险。
7、在拔插电源连接插头或打开外壳之前必须切断电源。
