曲轴的加工工艺

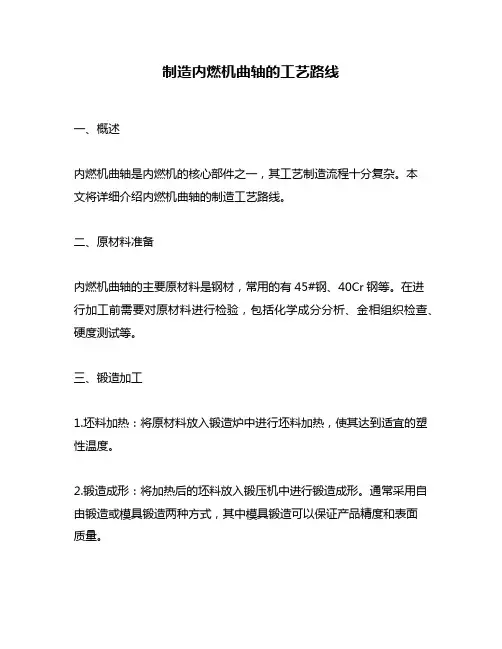

制造内燃机曲轴的工艺路线
制造内燃机曲轴的工艺路线一、概述内燃机曲轴是内燃机的核心部件之一，其工艺制造流程十分复杂。
本文将详细介绍内燃机曲轴的制造工艺路线。
二、原材料准备内燃机曲轴的主要原材料是钢材，常用的有45#钢、40Cr钢等。
在进行加工前需要对原材料进行检验，包括化学成分分析、金相组织检查、硬度测试等。
三、锻造加工1.坯料加热：将原材料放入锻造炉中进行坯料加热，使其达到适宜的塑性温度。
2.锻造成形：将加热后的坯料放入锻压机中进行锻造成形。
通常采用自由锻造或模具锻造两种方式，其中模具锻造可以保证产品精度和表面质量。
3.粗加工：经过锻造后，曲轴已经初步成形，但仍需进行粗加工。
包括铣削、车削等操作，以去除毛刺和不规则部位。
四、淬火处理1.淬火前处理：在淬火前需要对曲轴进行表面清洁和退火处理，以消除内部应力和组织缺陷。
2.淬火：将曲轴放入淬火炉中进行淬火处理。
淬火温度和冷却介质的选择需要根据钢材的材质和性能来确定。
3.回火：淬火后的曲轴容易出现裂纹和变形，需要进行回火处理。
回火温度和时间也需要根据钢材的性能来确定。
五、精加工1.车削：将经过淬火回火处理后的曲轴放入车床中进行车削加工。
包括外圆、内孔等部位的加工。
2.磨削：对车削后的曲轴进行磨削加工，以提高其表面质量和精度。
包括圆柱磨、平面磨等操作。
3.钻孔：在曲轴上钻孔，以便安装其他零部件。
六、检验1.外观检查：对曲轴进行外观检查，包括表面光洁度、尺寸精度等方面。
2.硬度测试：对曲轴进行硬度测试，以保证其强度和耐久性。
3.平衡测试：对曲轴进行平衡测试，以保证其运转平稳。
七、包装和运输完成检验后，对曲轴进行包装，并安排运输。
在运输过程中需要注意防潮、防震等问题，以保证产品质量。
以上是内燃机曲轴的制造工艺路线，每一步都需要严格控制和操作，以保证产品质量和性能。
曲轴的机械加工工艺
曲轴的机械加工工艺
曲轴的机械加工工艺一般包括以下几个步骤：
1. 钢材修整：使用机械设备将原材料钢坯进行切割、锯割等操作，使得其与曲轴的设计尺寸接近。
同时，还需要进行热处理，使得钢材达到所需的力学性能。
2. 钢材粗加工：通过车床、铣床等机械设备，对钢材进行车削、铣削等操作，使其形成初步的几何轮廓。
3. 曲轴片的制造：将钢材分成若干段，每段分别进行车削、铣削等操作，使得每个曲轴片的几何形状和尺寸符合要求。
4. 吊挂：将曲轴片的上下端面加工成平行和垂直的状态，然后进行悬挂，使得曲轴片的主轴中心线和整体曲轴的主轴中心线重合。
5. 精加工：使用磨床等设备，对曲轴片进行磨削，使其达到设计要求的尺寸和表面粗糙度。
6. 装配：将精加工好的曲轴片进行组装，根据设计要求将各段曲轴片组合在一起，形成完整的曲轴。
7. 检测：对制造好的曲轴进行质量检测，包括尺寸精度、加工粗糙度、内外表
面质量等方面的检查，以确保曲轴符合设计要求。
8. 表面处理：对曲轴进行表面处理，包括防腐蚀处理、表面涂层等，以提高曲轴的耐用性和使用寿命。
以上是曲轴的一般机械加工工艺，具体步骤和操作方式可能会因不同的曲轴类型和加工要求而有所不同。
汽车发动机曲轴加工工艺流程
汽车发动机曲轴加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车发动机曲轴的精密加工工艺流程详解汽车发动机是汽车的心脏，而曲轴则是这个心脏的重要组成部分，它的性能直接影响到发动机的工作效率和寿命。

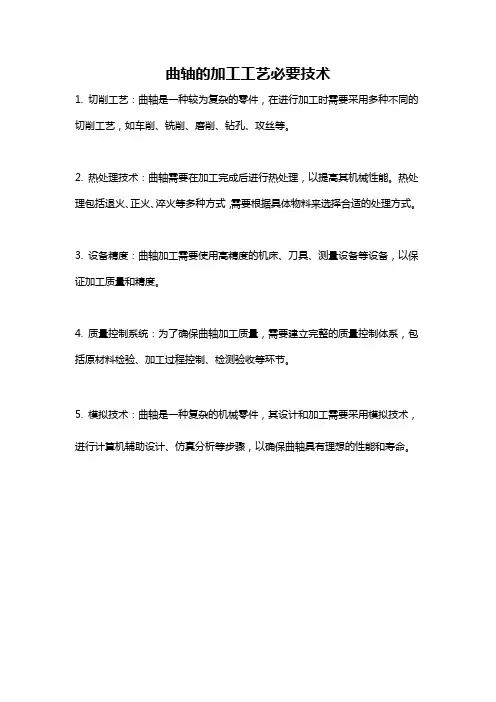

曲轴的加工工艺必要技术
曲轴的加工工艺必要技术
1. 切削工艺：曲轴是一种较为复杂的零件，在进行加工时需要采用多种不同的切削工艺，如车削、铣削、磨削、钻孔、攻丝等。
2. 热处理技术：曲轴需要在加工完成后进行热处理，以提高其机械性能。
热处理包括退火、正火、淬火等多种方式，需要根据具体物料来选择合适的处理方式。
3. 设备精度：曲轴加工需要使用高精度的机床、刀具、测量设备等设备，以保证加工质量和精度。
4. 质量控制系统：为了确保曲轴加工质量，需要建立完整的质量控制体系，包括原材料检验、加工过程控制、检测验收等环节。
5. 模拟技术：曲轴是一种复杂的机械零件，其设计和加工需要采用模拟技术，进行计算机辅助设计、仿真分析等步骤，以确保曲轴具有理想的性能和寿命。

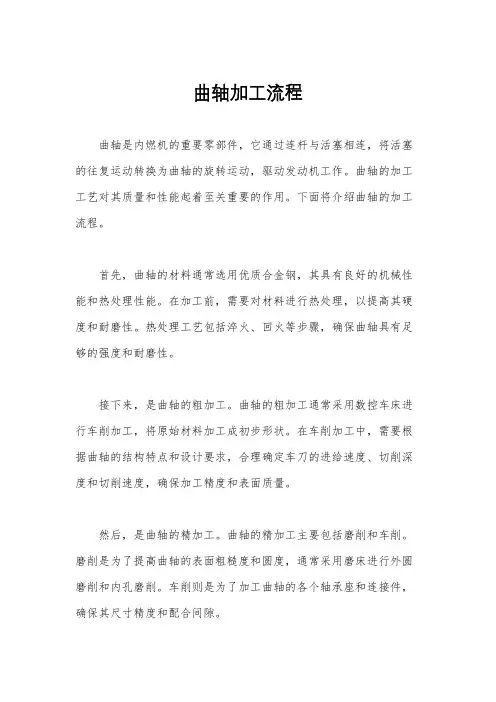

曲轴加工流程
曲轴加工流程
曲轴是内燃机的重要零部件，它通过连杆与活塞相连，将活塞的往复运动转换为曲轴的旋转运动，驱动发动机工作。
曲轴的加工工艺对其质量和性能起着至关重要的作用。
下面将介绍曲轴的加工流程。
首先，曲轴的材料通常选用优质合金钢，其具有良好的机械性能和热处理性能。
在加工前，需要对材料进行热处理，以提高其硬度和耐磨性。
热处理工艺包括淬火、回火等步骤，确保曲轴具有足够的强度和耐磨性。
接下来，是曲轴的粗加工。
曲轴的粗加工通常采用数控车床进行车削加工，将原始材料加工成初步形状。
在车削加工中，需要根据曲轴的结构特点和设计要求，合理确定车刀的进给速度、切削深度和切削速度，确保加工精度和表面质量。
然后，是曲轴的精加工。
曲轴的精加工主要包括磨削和车削。
磨削是为了提高曲轴的表面粗糙度和圆度，通常采用磨床进行外圆磨削和内孔磨削。
车削则是为了加工曲轴的各个轴承座和连接件，确保其尺寸精度和配合间隙。
在加工过程中，需要严格控制加工温度和润滑条件，以防止材
料变形和表面质量下降。
同时，还需要对加工过程中的切削液和废
渣进行及时清理，保持加工环境的清洁和整洁。
最后，是曲轴的表面处理。
曲轴的表面处理通常包括喷砂、抛
光和镀铬等工艺，以提高其表面光洁度和耐腐蚀性。
表面处理后，
还需要进行尺寸和质量检测，确保曲轴达到设计要求和标准。
总的来说，曲轴的加工流程包括材料热处理、粗加工、精加工
和表面处理等步骤，每个步骤都需要严格控制加工工艺和质量要求，以确保曲轴具有良好的机械性能和使用寿命。
曲轴加工专题报告
曲轴加工专题报告1. 背景曲轴是内燃机等机械设备中的重要零部件，它承受着发动机的往复运动，并将这种运动转化为旋转运动。
曲轴加工的质量和精度直接影响到发动机的性能和寿命。
因此，曲轴加工是一项重要而复杂的工艺。
2. 分析2.1 曲轴加工工艺曲轴加工主要包括以下几个步骤：•钻孔：首先在原材料上进行钻孔，以便后续加工。
•粗车：将钻孔后的原材料进行粗车，使其形成初步的外形。
•精车：利用数控车床进行精车，使曲轴达到设计要求的尺寸和形状。
•磨削：通过磨床对曲轴进行磨削，提高其表面光洁度和尺寸精度。
•平衡：对已经加工好的曲轴进行平衡处理，以消除不平衡力。
2.2 曲轴加工中存在的问题在曲轴加工过程中，存在以下几个常见问题：•加工难度大：曲轴的形状复杂，要求加工精度高，对操作人员的技术要求较高。
•加工效率低：由于曲轴的复杂性，加工周期长，导致加工效率低下。
•加工成本高：曲轴加工需要使用多种设备和工具，同时还需要进行多道工序，因此加工成本较高。
3. 结果通过对曲轴加工过程的分析，我们得出以下结论：•曲轴加工是一项技术密集型、周期长且成本较高的工艺。
•曲轴加工中存在着一些难点和问题，需要寻找相应的解决办法。
4. 建议为了改善曲轴加工过程中存在的问题，并提高其效率和质量，我们提出以下建议：4.1 技术培训与引进针对曲轴加工难度大、技术要求高的问题，建议公司积极进行技术培训和引进。
可以邀请专业技术人员进行培训，提升操作人员的技能水平。
同时可以考虑引进先进的数控机床和磨床设备，以提高加工效率和精度。
4.2 工艺优化针对曲轴加工效率低的问题，建议公司进行工艺优化。
可以通过分析加工过程中的瓶颈和关键环节，寻找优化的空间。
例如，可以采用先进的刀具和切削液，提高切削效率；同时可以考虑合理安排生产流程，减少非加工时间。
4.3 设备维护与管理为了保证曲轴加工设备的正常运行和延长其使用寿命，建议公司加强设备维护与管理。
可以制定设备定期检修计划，并建立设备维护档案，及时记录和处理设备故障。
曲轴工艺流程
曲轴工艺流程曲轴是内燃机的重要零部件，它承受着发动机的动力输出，因此曲轴的制造工艺对发动机的性能和可靠性有着重要的影响。
下面将介绍曲轴的制造工艺流程。
首先，曲轴的制造通常采用锻造工艺。
在锻造工艺中，首先需要选用合适的材料，通常采用优质的合金钢作为原材料。
然后将原材料加热至一定温度，使其具有良好的塑性，以便于后续的成形加工。
接下来，将加热后的原材料放入锻压机中进行锻造，通过对原材料的加工成形，最终得到初步成型的曲轴坯料。
随后，经过粗加工和精加工。
在粗加工中，需要对曲轴坯料进行车削、铣削等加工工艺，以使其形状和尺寸达到设计要求。
而在精加工中，需要对曲轴进行磨削、抛光等工艺，以提高其表面粗糙度和尺寸精度，同时也可以增强曲轴的抗疲劳性能和耐磨性能。
接着，进行热处理。
热处理是曲轴制造中不可或缺的一道工艺环节，它可以通过调整组织结构和改变性能来提高曲轴的机械性能。
常见的热处理工艺包括调质处理、表面渗碳处理等，这些工艺可以提高曲轴的硬度、强度和耐磨性。
最后，进行质量检测和表面处理。
在质量检测中，需要对曲轴进行尺寸测量、硬度测试、金相分析等多项检测，以确保曲轴的质量达到标准要求。
而在表面处理中，可以对曲轴进行镀铬、喷涂等工艺，以提高其表面硬度和耐腐蚀性能。
总的来说，曲轴的制造工艺流程包括原材料选用、锻造、粗加工、精加工、热处理、质量检测和表面处理等环节。
每个环节都对曲轴的质量和性能有着重要的影响，因此在制造过程中需要严格控制每个环节，以确保曲轴的质量达到设计要求，从而保证发动机的性能和可靠性。
曲轴加工工艺流程
曲轴加工工艺流程曲轴加工工艺流程是指将原材料加工成曲轴的一系列工艺流程。
下面将详细介绍曲轴加工的工艺流程。
1.原材料准备：首先要准备曲轴加工的原材料，通常选择高强度的合金钢作为曲轴材料。
原材料要经过质检，确保质量符合要求。
2.锻造：将原材料加热到适当的温度，使之达到可锻造状态。
然后通过锻造机或锤击机对原材料进行锻造，使其形状逐渐接近曲轴的形状。
3.酸洗：锻造后的曲轴表面会有一些氧化物或碳化物的残留物。
为了清除这些残留物，需要对曲轴进行酸洗处理。
首先将曲轴放入酸洗槽中，然后通过酸洗液的作用去除表面的残留物。
4.热处理：在完成锻造和酸洗之后，曲轴需要进行热处理以提高其力学性能。
常见的热处理工艺包括淬火和回火。
淬火可以使曲轴增加硬度和强度，而回火可以使其具有一定的韧性。
5.车削：经过热处理后的曲轴需要进行精密加工，以达到更高的精度要求。
车削是一种常见的加工方法，通过车床对曲轴进行精确的切削，将其表面加工成所需的形状和尺寸。
6.磨削：车削后的曲轴可能会有一些表面粗糙度或尺寸偏差，为了消除这些缺陷，需要进行磨削。
磨削可以提高曲轴的表面光洁度和精度，使得曲轴的轴向承载能力更好。
7.平衡：曲轴是发动机中的重要部件，对发动机的运行平衡性有很大影响。
为了保证曲轴的平衡性，需要进行平衡加工。
通常采用动平衡方法对曲轴进行平衡处理，确保曲轴在高速旋转时能够保持平衡。
8.油孔加工：曲轴中有一些特定的油孔需要进行加工，以便实现曲轴的润滑和散热功能。
这些油孔可以通过钻孔和铰孔等加工方法进行加工。
9.表面处理：为了保护曲轴表面免受腐蚀和磨损，需要进行表面处理。
最常见的表面处理方法是镀铬，通过将曲轴浸入酸性电解液中，进行电解镀铬，形成一层保护性的铬层。
10.总检和包装：最后，需要对加工好的曲轴进行总检，以确保其质量符合要求。
一旦通过总检，曲轴就可以进行包装，送往下一道工序或交付给客户使用。
以上就是曲轴加工的工艺流程，每个工艺步骤都非常重要，只有完整地经历了这些步骤，才能得到质量上乘的曲轴产品。
曲轴加工工艺【流程全解析】
曲轴是发动机及气缸式压缩机上的一个重要的旋转机件，装上连杆后，可承接活寒的上下(往复)运动变成循环运动。
曲轴的材料是由碳素结构钢或球墨铸铁制成的，有几个重要部位：主轴颈、连杆颈、曲柄等。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
1确定曲轴的加工工艺法方案1.1曲轴作为一个重要的旋转机件，其加工方法仍冇一般轴的加工规律，如铣两端面，钻中心孔，车、磨及抛光，但是曲轴也是有它的特点，它由主轴颈，连杆轴颈与连杆轴颈之间的连接板组成，其结构细长、曲拐多、刚性差，因而安排曲轴加工工艺应采取相应的工艺措施。
1.2在曲轴的机械加工中，采用新技术和提高自动化程度都不断取得进展。
国内以往的曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。
粗加工设备一般采用多刀车床车削曲轴主轴颈及连杆轴颈，工质质量稳定性差，容易产生较大的加工应力，难以达到合理的加工余量。
精加工普遍采用MQ8260等普通曲轴磨床进行粗磨、半精磨、精磨、抛光，通常靠人工操作,加工质量不稳，尺寸一致性差。
现在加工曲轴粗加工比较流行的工艺是：主轴颈采用车拉工艺和高速外铣,连杆颈采用高速外铣，而且倾向于高速随动外铣，全部采用干式切削。
在对连杆颈进行随动磨削时，曲轴以主轴颈为轴线进行旋转，并在一次装夹下磨削所有连杆颈。
在磨削过程中，磨头实现往复摆动进给，跟踪着偏心回转的连杆颈进行磨削加工。
2 确定曲轴的加工工艺过程2.1 曲轴的结构及其特点。
曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。
一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数(直列式)。
主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。
主轴承的数目不仅与气缸数目有关，还取决于曲轴的支承方式。
连杆轴颈是曲轴与连杆的连接部分，在连接处用圆弧过渡，以减少应力集中。
曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形，为了平衡惯性力，曲柄处铸有(或紧固有)平衡重块。
曲轴的加工工艺及夹具设计.
曲轴的加工工艺及夹具设计.曲轴是一种中空的长轴，具有凸轮和连杆等部件。
曲轴广泛用于发动机、发电机、泵和压缩机等机械设备中。
由于其制作具有较强的特殊性和难度，因此制作曲轴的工艺及夹具设计至关重要。
1. 设计工艺和工艺路线曲轴的设计必须遵循机械原理和技术规范。
在进行曲轴设计时，需考虑到曲轴的材质，曲轴壳特征，曲轴壳直径和轴承座位置等因素。
在考虑这些因素的同时，需要进行材料选择和制造工艺选择，以便获得最优的曲轴设计，同时优化制造成本。
2.原料准备曲轴一般由高强度合金钢、铸铁或铝合金等材料制成。
在对原料进行处理时，需遵循材料质量指导书规定和制造工艺要求。
在准备原料时，还需对其进行热处理，以获得合适的材料性能，提高曲轴的强度和耐用性。
3. 车削工艺曲轴车削工艺是曲轴加工流程的核心，也是曲轴用最多的材料加工工艺。
在车削工艺中，需要使用高精度的车床和其它特殊加工设备，以保证曲轴的直径精度、凸轮和连杆安装位置、轴承座间隙等要求.磨削工艺是曲轴精度提高的关键。
在磨削过程中，需要使用优质的磨削工具和磨削设备。
磨削工艺中，需要注意磨削的时间、力和速度。
5. 精修工艺精修工艺主要是通过热处理或冷加工，以提高曲轴的强度和稳定性。
在精修过程中，需对曲轴进行一系列的检测和测试，以保证曲轴符合设计要求和制造标准。
1. 铸造夹具铸造夹具是曲轴制造中的一种常见夹具。
在铸造夹具中，需要考虑曲轴壳体的角度和直径，以及曲轴壳体的形状和大小等因素。
铸造夹具一般由木材或铸铁制成，以保证夹具的强度和稳定性。
2. 加工夹具加工夹具是曲轴制造中的另一种常见夹具。
在加工夹具中，需要考虑曲轴加工的每一个环节。
加工夹具需要能够满足曲轴加工的精度要求和工艺要求，同时，加工夹具还需要兼具夹持曲轴的能力。
3. 检测夹具检测夹具主要用于曲轴的检测和测试。
在检测夹具中，需要考虑曲轴的尺寸、形状和位置，以及曲轴检测的精度要求。
同时，检测夹具需要依据曲轴的检测项目，兼具夹持、测量、测试等多个功能。
氮化曲轴工艺流程加工工艺
氮化曲轴工艺流程加工工艺
氮化曲轴工艺流程加工工艺主要包括以下几个步骤：
1. 预处理：将曲轴进行清洗和去除表面杂质，确保曲轴表面干净。
2. 加热：将清洁干净的曲轴放入氮化炉中进行加热。
加热温度通常在500-600摄氏度之间，持续时间约为1-2小时。
3. 氮化：在加热过程中，向氮化炉中通入高纯度氮气。
氮气中的氮元素在高温下会与曲轴表面形成氮化层。
氮气流量和加热温度会根据需要进行调整，以确保氮化层的质量和厚度。
4. 冷却：加热和氮化完毕后，将曲轴缓慢冷却，以避免过快的冷却造成热应力。
5. 修磨：冷却完毕后，进行曲轴的修磨和抛光，以消除氮化过程中可能产生的表面不均匀和粗糙度。
6. 检验：对经过氮化处理的曲轴进行检验，包括硬度测试、表面质量检查等。
确保氮化层的质量和曲轴的性能符合要求。
以上是氮化曲轴工艺流程加工的一般步骤，具体的工艺流程和参数会根据不同的应用需求和曲轴的形状、材料等进行调整。
曲轴加工工艺
（2） 造型
气流冲击造型工艺明显优于粘土砂型工艺，可获得高精度的曲轴铸件，该工艺制作的砂型具有无反弹变形量等特点，这对于多拐曲轴尤为重要。目前，国内已有一些曲轴生产厂家从德国、意大利、西班牙等国引进气流冲击造型工艺，不过，引进整条生产线的只有极少数厂家，如文登天润曲轴有限公司引进了德国KW铸造生产线。
（1） 熔炼
高温低硫纯净铁水的获得是生产高质量球墨铸铁的关键。国内主要是以冲天炉为主的生产设备，铁水未进行预脱硫处理；其次是高纯生铁少、焦炭质量差。目前已采用双联外加预脱硫的熔炼方法，采用冲天炉熔化铁水，经炉外脱硫，然后在感应电炉中升温并调整成分。目前，在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。
曲轴制造技术/工艺的进展
1、球墨铸铁曲轴毛坯铸造技术
球墨铸铁曲轴的生产继QT800-2、QT900-2等几种牌号后，广西玉柴等经过攻关已能稳定生产QT800-6牌号的曲轴，为曲轴“以铁代钢”奠定了基础。
（1） 熔炼
高温低硫纯净铁水的获得是生产高质量球墨铸铁的关键。国内主要是以冲天炉为主的生产设备，铁水未进行预脱硫处理；其次是高纯生铁少、焦炭质量差。目前已采用双联外加预脱硫的熔炼方法，采用冲天炉熔化铁水，经炉外脱硫，然后在感应电炉中升温并调整成分。目前，在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。
国外的曲轴砂带抛光机可同时抛光主轴颈、连杆轴颈、圆角、轴肩及止推面。其结构均采用对夹式，每个轴颈上用4片垫块（中凹型）压紧砂带；垫块和砂带宜根据工件材质和硬度选择；机床上的卷带机能保证每个轴颈都有一段新砂带（长度可调）参加工作；抛光的方式以超精加工的原理进行。其效率和效果都远远优于油石。
对于球铁曲轴的抛光与磨削，由于球铁内的铁素体磨削后会形成突起毛刺，所以应使轴的磨削转向与工作转向相反，抛光转向与工作转向相同。这样才能在抛光中有效地去除毛刺，避免工作时刮伤轴瓦。(end)本类相关文章
发动机曲轴加工工艺分析与设计
发动机曲轴加工工艺分析与设计1. 引言发动机曲轴是发动机的核心零部件之一，其加工工艺的优劣直接影响着发动机的性能和可靠性。
本文将分析和设计发动机曲轴的加工工艺，通过对材料、工序、工艺参数等方面的研究，提出优化和改进的建议。
2. 发动机曲轴的材料选择发动机曲轴的材料选择是影响加工工艺的重要因素之一。
常见的曲轴材料包括碳钢、合金钢、铸铁等。
不同材料具有不同的力学性能和硬度，因此需要根据具体的发动机要求选择合适的材料。
3. 发动机曲轴的主要工序发动机曲轴的加工过程通常包括下列几个主要工序：3.1 材料准备在加工开始之前，需要对选定的曲轴材料进行切割和切断，以获得适合加工的工件。
常见的材料准备方式包括锯切和切割等。
3.2 车削加工车削是加工曲轴最常用的方法之一。
通过在车床上将工件固定并旋转，使用车刀对工件进行切削，以获得理想的形状和尺寸。
3.3 钻孔加工发动机曲轴的钻孔加工主要用于制作连接杆的连接孔和平衡子的安装孔。
通过钻孔加工，可以确保这些关键部件的准确度和精度。
3.4 精细加工与磨削在曲轴的加工过程中，常常需要进行精细加工和磨削，以提高工件的表面质量和几何精度。
通过使用磨削工具和设备，可以有效地将工件的直径、圆度和平行度等参数控制在规定范围内。
4. 发动机曲轴加工工艺参数的优化为了提高曲轴的加工效率和质量，需要对加工工艺参数进行合理的优化。
以下是一些常见的优化方法：4.1 优化车削刀具的选择针对不同的曲轴材料和加工阶段，选择合适的车削刀具，包括刀具材料、刀具形状和刀具刃口角等参数的优化，可以有效地提高车削效率和切削质量。
4.2 优化钻孔参数钻孔加工过程中，合理选择钻头的直径、钻速和进给速度等参数，可以确保钻孔的准确度和孔径的一致性。
4.3 合理控制磨削过程参数在曲轴的磨削过程中，需要合理控制磨削速度、进给速度和磨削液的使用量等参数，以避免过度磨削和热损伤，并提高磨削质量和效率。
5. 发动机曲轴加工工艺的改进方向为了进一步提高发动机曲轴的加工工艺，可以从以下几个方面进行改进：5.1 引入先进的加工设备引入先进的数控机床、研磨机等加工设备，提高加工精度和加工效率，降低能耗和劳动强度。
曲轴零件的加工工艺设计
夹具维护：定期对夹具进行检查和维护，确保夹具的精度和稳定性，提高加工效率和质量。
加工过程的检测与控制
检测方法：采用光学测量、超声波检测等方法 控制方式：采用数控机床、机器人等自动化设备进行加工 质量控制：对加工过程中的尺寸、形状、位置等进行严格控制 环境控制：保持加工环境的清洁、干燥、温度适宜，避免加工过程中的污染和变形
质量记录：记录加工过程中的质量数据，便于追溯和分析 问题
加工后的质量检测与评估方法
外观检查：观察曲轴零件的外观，检查是 否有缺陷、划痕等
尺寸测量：使用测量工具，测量曲轴零件 的尺寸，确保符合设计要求
性能测试：进行曲轴零件的性能测试，如 疲劳测试、耐磨性测试等
材料分析：对曲轴零件的材料进行分析， 如化学成分、力学性能等
要求
表面粗糙度： 保证曲轴零件 的表面粗糙度 符合设计要求
硬度要求：保 证曲轴零件的 硬度符合设计
要求
加工难点
曲轴零件形状复杂，加工难度大
曲轴零件精度要求高，加工过程中 需要精确控制
添加标题
添加标题
添加标题
添加标题
曲轴零件材料硬度高，加工过程中 容易产生裂纹和变形
曲轴零件表面粗糙度要求高，加工 过程中需要精细打磨
避免加工变形和损伤。
精加工工艺
粗加工： 使用车床、 铣床等设 备进行粗 加工，去 除大部分 材料
半精加工： 使用磨床、 铣床等设 备进行半 精加工， 进一步去 除材料， 提高精度
精加工： 使用磨床、 铣床等设 备进行精 加工，提 高精度和 表面质量
曲轴加工工艺
曲轴加工工艺1曲轴的功用、结构特点及工作条件曲轴在发动机内是一个高速旋转的长轴，它将活塞的直线往复运动变为旋转运动，进而通过飞轮把扭矩输送给底盘的传动系，同时还骆动配气机构及其它辅助装置，所以其受力条件相当复杂，除了旋转质量的离心力外，还承受周期性变化的气体压力和往复惯性力的共同作用，使曲轴承受弯曲与扭转载荷。
为保证工作可靠，曲轴必须要有足够的强度和刚度，各工作表面要耐磨。
而且润滑良好。
其结构主要由主轴颈、连杆轴颈、油封轴颈、齿轮轴颈、皮带轮轴颈和曲柄臂等组成。
2 曲抽的毛坯材料及制造方法CA6102发动机曲轴采用45"钢模锻方式制造，它具有较高的刚度、强度和良好的耐磨性。
3 曲轴的主要加工表面及技术要求CA6102发动机曲轴的主要加工表面及技术要求如下:1.主轴颈:曲轴共有7个主轴颈，它们是曲轴的支点。
为了最大限度地增加曲轴的刚度，通常将主轴颈设计得粗一些，尽管这会增加重量，但是它可以大大提高曲轴的刚度，增加重叠度，减轻扭振的危害。
主轴颈为，圆柱度公差为。
第一轴颈长，第四轴颈宽,第七轴颈宽，第二、三、五、六轴颈宽以第一、七主轴颈为基准。
第四主轴颈的径向跳动公差为0.05mm。
2.连杆轴颈：曲轴共有六个连杆轴颈，它与连杆总成大头相连接。
轴颈为,圆柱度公差为0.005mm。
轴颈宽38H10mm，其与主轴颈的重叠度为11.35mm。
油封轴颈：油封轴颈为。
4.曲柄臂:曲柄臂用于连接主轴颈和连杆轴颈，共有十二个。
它呈长圆形，是曲轴的薄弱环节。
容易产生扭断和疲劳破坏。
曲柄半径为R(57.15士0.07)mm。
5.各连杆轴颈轴心线的相位差在之内。
6.曲轴必须经过动平衡，精度为。
7.主轴颈、连杆轴颈要进行表面淬火，淬硬深度2mm-4mm,55-53HRC。
油封轴颈(即安装飞轮轴颈)也要进行表面淬火，淬硬深度不小于1mm,54-63HRC。
8.曲轴还要进行探伤检查。
要求曲轴的加工表面不允许出现“发裂”。
曲轴加工工艺流程
曲轴加工工艺流程如下：1.锻打毛坯：将棒料烧红后通过多道锻模，锻成多拐平面状。
2.毛坯检验：检查毛坯是否存在缺陷，以确保后续加工的正常进行。
3.铣端面：加工曲轴的端面，以方便后续的加工操作。
4.打中心孔：利用专门的质量定心机进行，对曲轴的毛坯进行平衡实验，显示打出中心线，在打出中心孔。
5.粗精车大头：对曲轴的大头进行粗精加工，以提高其精度和表面质量。
6.粗精车小头及第1主轴颈：对曲轴的小头和第1主轴颈进行粗精加工。
7.粗铣主轴颈及连杆颈：对曲轴的主轴颈和连杆颈进行粗加工，以去除多余的材料。
8.去应力回火：消除加工过程中产生的内应力，提高曲轴的稳定性和可靠性。
9.喷丸：对曲轴表面进行喷丸处理，以增强其硬度和耐腐蚀性。
10.粗镗轴承孔：对曲轴的轴承孔进行粗加工，以准备精加工。
11.精车主轴颈：对曲轴的主轴颈进行精加工，以提高其精度和表面质量。
12.粗磨连杆颈：对曲轴的连杆颈进行粗磨处理，以去除多余的材料。
13.钻斜油孔：在曲轴上钻出斜油孔，以方便润滑油的流动。
14.钻直油孔：在曲轴上钻出直油孔，以方便润滑油的流动。
15.中间清洗：对曲轴进行清洗，以去除表面的杂质和油污。
16.感应淬火：对曲轴的表面进行淬火处理，以提高其硬度和耐腐蚀性。
17.回火：消除淬火过程中产生的内应力，提高曲轴的稳定性和可靠性。
18.修小头中心孔：对曲轴的小头中心孔进行修复和精加工。
19.修大头孔：对曲轴的大头孔进行修复和精加工。
20.精磨主轴颈及连杆颈：对曲轴的主轴颈和连杆颈进行精磨处理，以提高其精度和表面质量。
21.打号：在曲轴上打上编号，以便于后续的装配和使用管理。
22.精磨大头：对曲轴的大头进行精磨处理，以提高其精度和表面质量。
23.精磨小头：对曲轴的小头进行精磨处理，以提高其精度和表面质量。
24.铣键槽：在曲轴上铣出键槽，以方便安装和固定零件。
25.钻两端孔：在曲轴的两端钻出孔洞，以便于装配和使用。
26.动平衡：对曲轴进行动平衡测试和调整，以确保其在高速旋转时的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论曲轴的加工工艺
曲轴是发动机及气缸式压缩机上的一个重要的旋转机件，装上连杆后，可承接活寒的上下（往复）运动变成循环运动。
曲轴的材料是由碳素结构钢或球墨铸铁制成的，有几个重要部位：主轴颈、连杆颈、曲柄等。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
1 确定曲轴的加工工艺法方案
1.1曲轴作为一个重要的旋转机件，其加工方法仍冇一般轴的加工规律，如铣两端面，钻中心孔，车、磨及抛光，但是曲轴也是有它的特点，它由主轴颈，连杆轴颈与连杆轴颈之间的连接板组成，其结构细长、曲拐多、刚性差，因而安排曲轴加工工艺应采取相应的工艺措施。
1.2在曲轴的机械加工中，采用新技术和提高自动化程度都不断取得进展。
国内以往的曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对
较低。
粗加工设备一般采用多刀车床车削曲轴主轴颈及连杆轴颈，工质质量稳定
性差，容易产生较大的加工应力，难以达到合理的加工余量。
精加工普遍采用
MQ826蒔普通曲轴磨床进行粗磨、半精磨、精磨、抛光，通常靠人工操作,加工质量不稳，尺寸一致性差。
现在加工曲轴粗加工比较流行的工艺是：主轴颈采用车拉工艺和高速外铣，连杆颈采用高速外铣，而且倾向于高速随动外铣，全部采用干式切削。
在对连杆颈进行随动磨削时，曲轴以主轴颈为轴线进行旋转，并在一次装夹下磨削所有连杆颈。
在磨削过程中，磨头实现往复摆动进给，跟踪着偏心回转的连杆颈进行磨削加工。
2确定曲轴的加工工艺过程
2.1曲轴的结构及其特点。
曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成。
一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，曲轴的曲拐数目等于气缸数（直列式）。
主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。
主轴承的数目不仅与气缸数目有关，还取决于曲轴的支承方式。
连杆轴颈是曲轴与连杆的连接部分，在连接处用圆弧过渡，以减少应力集中。
曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形，为了平衡惯性力，曲柄处铸有（或紧固有）平衡重块。
平衡里块用来平衡发动机不平衡的离心力矩，有时还用来平衡一部分往复惯性力，从而使曲轴旋转平稳。
2.2曲轴的主要技术要求分析。
1）主轴颈、连杆轴颈本身的精度，即尺寸公关等级IT6,表面粗糙度Ra值为1.25~0.63卩m轴颈长度公差等级为IT9~IT10。
轴颈的形状公差，如圆度、圆拄度控制在尺寸公差之半。
2）位置梢度，包括主轴颈与连杆轴颈的平行度：一般为100mn之内不大于0.02mm;曲轴各主轴颈的同轴度：小型高速曲轴为0.025mm,中大型低速曲轴为0.03~0.08mm。
3）各连杆轴颈的位置度不大于土20'
2.3 曲轴的材料和毛坯的确定。
曲轴工作时要承受很大的转矩及交变的弯曲应力，容易产生扭振、折断及轴颈磨损，因此要求用材应有较高的强度、冲击韧度、疲劳强度和耐磨性。
常用材料有：一般曲轴为35、40、45 钢或球墨铸铁，对于高速、重载曲轴，可采用40Cr、42Mn2V等材料。
曲轴的毛坯根据批量大小、尺寸、结构及材料品种来决定。
批量较大的小型曲轴，采用模锻；单件小批的中大型曲轴，采用自由锻造；而对于球墨铸铁材料则采用铸造毛坯。
2.4 曲轴的机械加工工艺过程。
曲轴的尺寸精度、加工表面形状精度以及位置精度的要求都很高，但刚性比较差，容易产生变形，这就给曲轴的机械加工带来了很多困难，必须予以充分的重视。
曲轴需要加工的表面有：主轴颈、连杆轴颈、键槽、外圆。
由于使用了工艺轴，铣键槽安排在切除工艺轴后，磨削外圆安排在保留工艺轴前。
根据曲轴的结构特点及机械加工的要求，加工顺序大致可归纳为：铣两端面；车工艺轴和钻中心孔；粗、精车三连杆轴颈；粗、精车各处外圆；精磨连杆轴颈、主轴颈和外圆；切除工艺轴、车断面、铣键槽等。
3 曲轴的机械加工工艺过程分析
3.1 曲轴的机械加工工艺特点。
曲轴除了具有轴的一般加工规律外。
也有它的工艺特点，主要包括形状复杂，刚性差及技术要求高，针对这些特点应采取相应的措施。
3.2 形状复杂。
曲轴主轴颈与连杆轴颈不在同一轴上线，偏心距有一定的尺寸要求，并且两轴有较高的位置度要求，同时主轴颈与连杆轴颈间有较大的平衡块，因此在工艺设计中应解决以下几点问題:a. 设计加工连杆轴颈的偏心夹具，即连杆轴颈与机床主轴重合•并使夹具能回转180度,加工另一连杆轴颈。
b.为消除加工时的不平衡力的产生，设计夹具时应精确设计平重。
3.3 刚性差。
由于本曲轴长颈比较大，同时具有曲拐，因此刚性较差。
曲轴在切削力及自重的作用下会产生严重的扭曲及弯曲变形，特别在单边传动的机床上加工更为严重，在工艺设计中应解决以下问题：1)粗加丁. 时由于切削余带大，切削力也较大，可用中间托架来增强刚性，减小变形和振动，同时机床刀具及夹具都应有较高的刚度。
2) 在加工时尽疳使切削力的作用相互抵消，可用前后刀架时横向进给。
3) 合理安排工位次序以减少加工变形，按先粗后精的原则安排加工工序，逐步提高稍度。
4) 在有可能产生变形的工序后面增设校直工序。
3.4 技术要求高。
曲轴技术要求较高，加工而多, 需要保证的尺寸、形状、位置精度较多。
因而总的工艺路线较长, 精加工占有相当比例。
加工时应要解决以下问题：1)正确分配粗加工、半精加工及精加工余量。
2)粗基准选择用曲轴两端的中心孔。
中心孔的加工以主轴颈外圆作为基准，这样能保证曲轴加丁径向及轴向加工余量的均匀性。
3) 精加工时仍用中心孔作为基准，但要重新修磨中心孔，避免精加工时因中心孔磨损引起加工误差。
也可一端用主轴颈定位，另一端用中心孔定位以提高刚度。
4)曲轴轴向定位以主轴颈轴肩定位, 工艺设计时定位基准应尽量与设计基准一致。
以上以普通加工方法进行介绍，目前国内有多种加工方法，并采用了先进的数控加工设备，大幅度的提商了工作效率和加工精度, 使我国机械加工水平达到了国际先进行列。
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
