如何利用CAD进行电力系统设计与仿真
如何利用CAD进行电力系统设计与仿真电力系统的设计与仿真是电力工程中重要的环节之一，能够帮助工程师更好地理解电力系统的特性和性能。
在过去，电力系统设计与仿真常常需要依靠繁琐的手工计算和绘图，效率低下且容易出错。
然而，随着计算机辅助设计（CAD）技术的发展，工程师们现在可以利用CAD软件来进行电力系统设计与仿真，大大提升了工作效率和准确性。
在开始使用CAD软件进行电力系统设计与仿真之前，首先需要掌握一些基本的技巧和知识。
以下是一些常用的CAD技巧，可以帮助您更好地进行电力系统设计与仿真：1. 熟悉CAD软件界面和功能：不同的CAD软件可能有不同的界面和功能布局，熟悉软件界面和常用功能是使用CAD软件的基础。
通常，CAD软件提供了绘图工具、图层管理、坐标系设置等功能，您需要了解这些基本操作。
2. 绘制线路图：电力系统设计与仿真通常需要绘制大量的线路图，您可以使用CAD软件的绘图工具来绘制电力线路和设备。
特别需要注意的是，绘制线路图时要准确使用坐标系，确保线路图的比例和位置是正确的。
3. 添加符号和标注：为了使线路图更加清晰和易于理解，您可以使用CAD软件的符号库和文字工具添加符号和标注。
符号库中包含了电力系统中常用的设备和元件符号，文字工具可以用来添加设备参数和注释。
4. 创建和编辑电力系统模型：CAD软件通常支持三维建模和编辑功能，您可以使用这些功能来创建和编辑电力系统模型。
通过创建三维模型，您可以更加直观地了解电力系统的构造和布局，在进行仿真时也更加方便。
5. 进行电力系统仿真：一旦完成了电力系统的设计和建模，您可以利用CAD软件提供的仿真功能进行电力系统仿真。
仿真功能可以帮助您预测电力系统的性能和行为，优化设计方案。
通过调整电力系统模型和参数，您可以尝试不同的方案和策略，找到最优的方案。
此外，还有一些CAD软件专门针对电力系统设计与仿真开发的插件和工具，例如AutoCAD Electrical和Electrical CAD等。
某公司变配电室设计cad电气图纸
某配电房电气设计施工CAD方案图纸
用CAD进行电力系统设计和模拟
用CAD进行电力系统设计和模拟电力系统设计和模拟的CAD应用CAD（计算机辅助设计）软件旨在为电力系统设计和模拟提供强大的工具和功能。
通过CAD软件，工程师可以以更精确和高效的方式设计和模拟电力系统。
本文将介绍CAD在电力系统设计和模拟方面的应用，以及它的重要性和优势。
一、CAD在电力系统设计方面的应用1. 电路设计：CAD软件可以用于设计整个电力系统的电路，包括发电机、变压器、配电盘等。
工程师可以使用CAD软件绘制电路图，为电力系统的各个组件安排位置和连接方式，并指导电力系统的物理布局。
2. 元件模型：CAD软件提供了丰富的元件模型库，包括各种类型的传感器、断路器、电容器等。
工程师可以根据实际需要选择合适的元件，将其拖放到电路图中，并对其参数进行调整。
3. 功率分析：CAD软件可以进行功率分析，帮助工程师评估电力系统的功率需求和负载能力。
通过CAD软件，工程师可以模拟不同负载情况下电力系统的效率和稳定性，并对系统进行优化。
4. 线路规划：CAD软件可以协助工程师进行电力线路的规划和布线。
工程师可以使用CAD软件进行线路路径的设计和优化，减少能量损耗和线路阻抗。
二、CAD在电力系统模拟方面的应用1. 电磁场模拟：CAD软件可以进行电磁场模拟，帮助工程师分析电力系统中的电磁辐射和干扰。
通过CAD软件，工程师可以模拟电力系统在不同工况下的电磁场分布，评估潜在的辐射和干扰风险。
2. 短路分析：CAD软件可以进行短路分析，帮助工程师评估电力系统中的短路电流和短路位置。
通过CAD软件，工程师可以模拟电力系统在短路情况下的电流分布和电压降低，为系统设计提供指导。
3. 稳定性分析：CAD软件可以进行电力系统的稳定性分析，帮助工程师评估系统的稳定性和可靠性。
通过CAD软件，工程师可以模拟电力系统在不同负载和故障条件下的响应，对系统进行优化和改进。
4. 谐波分析：CAD软件可以进行电力系统的谐波分析，帮助工程师评估系统中的谐波问题。

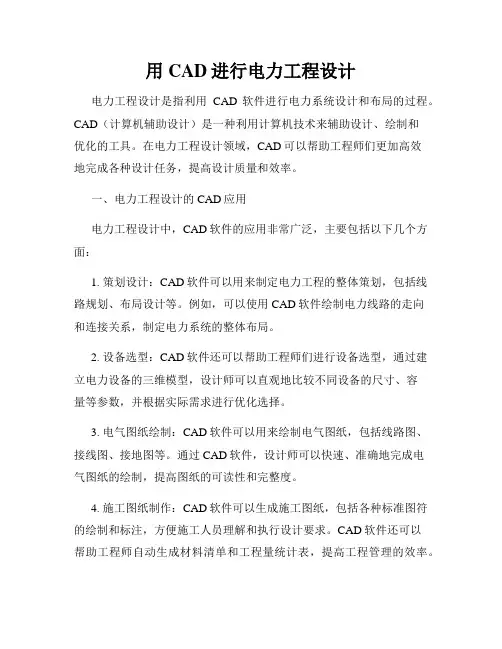

用CAD进行电力工程设计
用CAD进行电力工程设计电力工程设计是指利用CAD软件进行电力系统设计和布局的过程。
CAD（计算机辅助设计）是一种利用计算机技术来辅助设计、绘制和优化的工具。
在电力工程设计领域，CAD可以帮助工程师们更加高效地完成各种设计任务，提高设计质量和效率。
一、电力工程设计的CAD应用电力工程设计中，CAD软件的应用非常广泛，主要包括以下几个方面：1. 策划设计：CAD软件可以用来制定电力工程的整体策划，包括线路规划、布局设计等。
例如，可以使用CAD软件绘制电力线路的走向和连接关系，制定电力系统的整体布局。
2. 设备选型：CAD软件还可以帮助工程师们进行设备选型，通过建立电力设备的三维模型，设计师可以直观地比较不同设备的尺寸、容量等参数，并根据实际需求进行优化选择。
3. 电气图纸绘制：CAD软件可以用来绘制电气图纸，包括线路图、接线图、接地图等。
通过CAD软件，设计师可以快速、准确地完成电气图纸的绘制，提高图纸的可读性和完整度。
4. 施工图纸制作：CAD软件可以生成施工图纸，包括各种标准图符的绘制和标注，方便施工人员理解和执行设计要求。
CAD软件还可以帮助工程师自动生成材料清单和工程量统计表，提高工程管理的效率。
二、CAD在电力工程设计中的优势与传统手绘设计相比，CAD在电力工程设计中具有如下优势：1. 提高设计效率：CAD软件提供了丰富的工具和功能，能够快速、准确地完成各种绘图任务。
工程师们可以通过CAD软件对图纸进行修改、复制、粘贴等操作，大大提高了设计的效率。
2. 增强设计灵活性：CAD软件可以根据设计需求对图纸进行动态调整和优化，方便工程师们对电力系统进行不同方案的比较和选择。
此外，CAD还支持多种文件格式的导入和导出，方便与其他设计软件的数据交换。
3. 提高设计质量：CAD软件可精确绘制符合电力工程设计规范的图纸，避免了手绘设计中的误差和不规范。
此外，CAD还可以自动生成一些标准符号和图形，减少了人为错误的可能性，提高了设计的精度和一致性。
CAD在电气工程中的关键作用
CAD在电气工程中的关键作用电气工程是应用电学理论和技术来设计、构建和维护电力设备和系统的工程领域。
在电气工程中，计算机辅助设计（CAD）起着至关重要的作用。
CAD是一种通过计算机程序辅助进行工程设计、绘图和分析的技术。
它不仅能够提高工程师的工作效率，还可以提供更准确、可靠的设计结果。
本文将探讨CAD在电气工程中的关键作用。
1. 电路设计在电气工程中，电路设计是一个重要的环节。
传统的电路设计需要使用手工绘图工具进行布线和连接。
然而，这种方法存在易出错、耗时长的问题。
CAD工具提供了各种电路设计模块，可以以图形化界面的方式创建电路原理图，并自动生成布线。
通过CAD的电路设计功能，工程师可以更快速地进行电路设计，同时减少了错误的几率。
2. 电力系统设计电力系统设计是电气工程中的重要组成部分。
CAD在电力系统设计中发挥了关键作用。
通过CAD工具，工程师可以创建电力系统的拓扑图，包括变压器、发电机、输电线路、配电网络等。
CAD工具还可以进行负载流分析、短路分析、稳态和暂态模拟等，以评估电力系统的性能和稳定性。
CAD的使用使得电力系统的设计更加精确和高效。
3. 元器件选型和布局在电气工程中，元器件的选型和布局对于电路的可靠性和性能至关重要。
传统的方式是依靠手工寻找并放置元器件，存在一定的主观性和局限性。
CAD提供了广泛的元器件库，工程师可以在其中选择合适的元器件，并根据实际需求进行布局。
CAD工具还可以通过模拟和仿真来评估不同元器件组合的性能，从而帮助工程师做出更明智的选择。
4. 故障诊断和维修电气工程中，故障的诊断和维修是一个关键的环节。
传统的方法常常依赖于工程师的经验和判断力。
而CAD工具可以帮助工程师更快速地定位故障点和解决问题。
通过CAD绘制的电路图和系统拓扑，工程师可以更直观地了解整个系统的工作原理。
当出现故障时，CAD工具提供了强大的分析和仿真功能，可以帮助工程师进行故障诊断，并提供可行的解决方案。
综合楼建筑电气设计施工CAD图纸
电气设计说明CAD样本
电力工程绘图第7章电力工程设施CAD快速绘制详解
3)、连接金具，又称挂线零件。这种金具用于 绝缘子连接成串及金具与金具的连接。它承受机 械载荷。
4)、接续金具。这种金具专用于接续各种裸导 线、避雷线。接续承担与导线相同的电气负荷， 大部分接续金具承担导线或避雷线的全部张力。
箱式变压器平面布置图
（3）绘制其他位置门扇造型
操作方法：门扇造型通过镜像得到对称图形。 操作命令：Line、Move、Arc、Mirror、Trim、 Rotate等。
其他位置门扇造型
（4）箱式变压器安装图绘制要求
箱变压式器室变压器 低压室
• 变压器（干 式、油式）
• 低压母排 • 低压进线柜 •式变压器外观及材质
景观式外壳箱变：木条式 景观式外壳箱变：石材式
普通铁壳式箱变
按用户要求的外观型式
美式箱变
箱式变压器内、外部结构
目字形（M） H TL
品字形（P） L
箱式变压器将传统变压器集中设计在箱式壳体 中，具有投资低、体积小、施工周期短、维修方 便、高可靠性、外形多样化易与周围环境相协调， 重量轻、低噪声、低损耗的特点。
箱变结构
35千伏或者 10千伏进线
高压母排
高压室
• 高压进线柜 • 高压出线柜 • 高压环网柜
（如果为环 网型箱变） • 高压计量柜 （如果客户 要求高压计 量）
5)、防护金具。这种金具用于保护导线、绝缘 子等，如保护绝缘子用的均压环，防止绝缘子串 上拔用的重锤及防止导线振动用的防振锤、护线 条等
6)、接触金具。这种金具用于硬母线、软母线 与电气设备的出线端子相连接，导线的T接及不 承力的并线连接等。
CAD在电力工程中的应用案例
CAD在电力工程中的应用案例电力工程是现代化社会的重要组成部分，涉及到发电、输电、配电等各个环节。
随着科技的发展，计算机辅助设计（Computer-Aided Design，简称CAD）在电力工程中的应用越来越广泛，极大地提高了工程设计的效率和准确性。
本文将介绍CAD在电力工程中的应用案例，展示其在工程设计中的重要作用。
一、发电厂设计在发电厂的设计中，CAD技术可以帮助工程师们进行三维模型的建立和布线设计。
通过CAD软件，工程师们可以有效规划发电厂的设备、管线和布置。
例如，设计人员可以使用CAD软件将发电机组、锅炉和烟囱等重要组件进行精确布局，并通过CAD模型进行装配和碰撞检测，确保设计的合理性。
此外，CAD软件还可以进行电缆走线图的设计，保证电缆的正常布线，避免干扰和损耗，提高发电效率。
二、输电线路设计在输电线路的设计中，CAD技术可以帮助工程师们进行线路的布置和电缆的绝缘设计。
通过CAD软件，工程师们可以进行线路杆塔的选址和线路走向的规划。
CAD软件可以提供高精度的地形数据，帮助工程师们选择最佳的走线路径，减少对土地资源的占用。
同时，CAD软件还可以进行输电线路的绝缘设计，确保电力输送的安全可靠。
三、变电站设计在变电站的设计中，CAD技术可以帮助工程师们进行电气元件的布置和设备的选择。
通过CAD软件，工程师们可以对变电站进行三维建模，并进行设备的精确布局。
CAD软件可以提供电气元件库，让工程师们能够快速选择合适的设备，并进行布线设计。
此外，CAD软件还可以进行电力系统的仿真分析，包括电流、电压和短路等参数的计算和评估，确保变电站的稳定运行。
四、配电系统设计在配电系统的设计中，CAD技术可以帮助工程师们进行电缆的布线和电气图纸的绘制。
通过CAD软件，工程师们可以进行电缆走线图的设计，确保电缆的合理布置和连接。
同时，CAD软件还可以进行电气图纸的绘制，包括接线图、控制图和电气构图等。
CAD软件提供了丰富的电气符号库，方便工程师们进行图纸绘制，减少错误和遗漏，提高施工效率。
电气制图CAD课程设计
电气制图CAD课程设计电气制图CAD应用课程设计专业:电气工程及其自动化设计题目:常用低压配电设备安装原理图设计班级:电自动化学生姓名:学号:指导教师:分院院长:教研室主任:一.课程设计内容在熟悉绘图软件基本命令、基本操作的基础上,通过本次设计,完成常用低压配电设备安装原理图设计。
(1学习对绘图环境进行初步设置,包括:确定绘图单位、绘图界限、设置必要图层、调整线型比例、修改系统默认配置等内容。
(2学习对十字光标步进距离、栅格大小、目标捕捉、对象捕捉、极轴、对象追踪等辅助绘图工具进行必要的设置,便于绘图时使用,提高作图的速度和精确度。
(3学习数据输入、绘图、编辑命令及辅助绘图工具的应用。
(4学习标注说明各类尺寸不同标注命令的应用。
(5独立完成常用低压配电设备安装原理图设计。
二.课程设计要求(1电气工程图绘制符合国家标准GB/T18135-2000制图规则;(2掌握电气工程图绘制的一般原则,并使用实际绘制标题栏,绘制常用低压配电设备安装原理图,要求A4图纸打印;图纸符合电气规范,美观。
(3书写报告,3千字左右,报告按照设计过程来进行撰写,文后需要附常用低压配电设备安装原理图一份。
三.课程设计进度安排时间设计内容15日布置设计任务、查阅资料16~18日AutoCAD学习20~24日AutoCAD绘制练习25~29日图纸设计3日整理报告目录目录 (2绪论 (3第一章 (41.1CAD的发展历程 (41.2基本功能 (21.22.绘图辅助工具 (31.23编辑图形 (31.24.标注尺寸 (3.1.25图层管理功能 (3.1.26三维绘图 (31.27网络功能 (31.3电气工程CAD制图规范 (3 第二章电气原理图的设计 (42.1、启动CAD软件 (42.2、各种绘图工具的使用 (3 2.2.1、画线 (32.2.2、画正多边形 (32.2.3、画矩形 (32.2.4、画圆 (42.2.5绘制圆弧 (42.2.6偏移命令 (52.2.7剪切命令 (52.2.8旋转对象 (52.2.9绘制多段线 (52.2.10、插入文本 (62.2.11、插入块 (62.2.12、输入文字 (62.3、各种修改工具的使用 (72.3.1、删除 (72.3.2、复制 (72.3.3、镜像 (72.3.4、阵列 (82.3.5、移动 (82.3.6、旋转 (82.3.7、缩放 (82.3.8、修剪 (82.3.9、分解 (92.4有关CAD的常用基本快捷键 (9参考文献 (10绪论AutoCAD是由 Autodesk公司于20世纪80年代初为计算机上应用CAD技术而开发的绘图程序软件包,经过不断的完善,已经成为强有力的绘图工具,并在国际上广为流行。
市政电力输电工程设计CAD施工图
利用CAD进行线路配电设计
利用CAD进行线路配电设计在电力工程中，线路配电设计是一个关键的环节。
为了确保电力系统的稳定运行和安全性，我们需要使用CAD（计算机辅助设计）软件来进行线路配电设计。
CAD软件是一种强大的工具，它能够帮助工程师们有效地绘制和设计电路图。
本文将重点介绍如何利用CAD进行线路配电设计的技巧和方法。
首先，我们需要了解CAD软件的基本操作。
大多数CAD软件都提供了类似的界面和工具栏，因此掌握一种CAD软件的使用方法，就可以适应其他CAD软件。
在开始设计之前，我们需要创建一个新的电路图文件。
然后，我们可以使用CAD软件提供的各种绘图工具来绘制电线、开关、插座和其他电气设备。
我们可以通过拖拽和放置来快速绘制这些元件。
在绘制电气元件的过程中，我们还可以利用CAD软件的标注工具来对电路图进行注释。
标注工具可以帮助我们标识出各个元件的参数，例如电流和电压等。
这样一来，我们就可以清晰地了解每个元件的功率和能量消耗情况。
同时，还可以使用CAD软件提供的线路测量工具来测量和计算电路的长度和阻抗等参数。
在设计线路配电系统时，我们需要考虑到电流的传输和分配。
CAD软件提供了线路布线工具，可以帮助我们将电路连接在一起。
我们可以使用这些工具来绘制电源线、回路线和分支线等。
此外，CAD软件还提供了自动连接功能，能够自动根据元件的连接关系来连接线路。
这样，我们可以快速而准确地设计复杂的线路系统。
除了线路布线，我们还需要进行功率分配的计算。
CAD软件往往提供了电流传输和功率消耗的计算工具。
我们可以通过输入电源和负载的相关参数来进行计算。
CAD软件会根据这些参数自动计算出线路的电流和能量消耗情况。
这样，我们就可以根据实际情况进行功率的分配和调整。
在设计完整的线路配电系统之后，我们可以使用CAD软件提供的仿真工具进行模拟和分析。
仿真工具可以帮助我们评估电路的性能和稳定性。
例如，我们可以模拟电压和电流在线路中的变化情况，以判断线路是否存在过载或电压不稳定的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
