同坡屋顶的特性
住宅坡屋顶的形式特征分析
住宅坡屋顶的形式特征分析住宅坡屋顶是一种常见的建筑形式，它具有独特的造型和功能特点。
在不同的地域和文化背景下，坡屋顶的形式也有所差异，但其基本特征却是相似的。
在本文中，我们将对住宅坡屋顶的形式特征进行分析，并探讨其在建筑设计中的应用。
一、坡屋顶的形式特征1. 坡度坡屋顶的最显著特征就是其坡度，它决定了屋顶的外观和排水性能。
一般来说，住宅坡屋顶的坡度在20°到45°之间，这个范围既可以有效排水，又可以提供足够的屋顶空间，在不同的地区和气候条件下都有着广泛的应用。
2. 材料坡屋顶的材料多样，常见的有瓦片、木材和金属。
在不同的地域和文化中，人们选择的材料也有所不同，比如在欧洲，瓦片是常见的坡屋顶覆盖材料，而在北美洲，木质结构更为普遍。
不同的材料不仅影响了坡屋顶的外观和质感，还与其保温性能、耐久性等有关。
3. 结构坡屋顶的结构包括屋顶桁架、屋面保温、屋面防水等组成部分，其结构形式在不同的建筑风格中表现出差异。
比如在传统的木质建筑中，屋顶桁架常采用榫卯结构，而在现代建筑中，常采用钢结构或混凝土结构。
不同的结构形式不仅影响了坡屋顶的承重能力，还会直接影响到建筑的整体风格。
4. 造型坡屋顶的造型多样，有单坡、双坡、四坡等不同形式。
在不同的地域和建筑风格中，人们选择的坡屋顶造型也有所不同。
比如在中国南方，常见的是四坡或者多坡屋顶，而在北方，常见的是双坡或单坡屋顶。
不同的造型形式不仅影响了建筑的外观，还会影响到室内空间的布局。
5. 色彩二、坡屋顶的应用1. 保护作用坡屋顶的坡度设计可以有效排水，防止雨水在屋顶停留，减少屋顶的腐蚀和泄漏问题。
坡屋顶也能够在雪灾、风灾等自然灾害中起到保护作用，在很大程度上保护了建筑的结构和内部装饰。
2. 建筑风格坡屋顶是建筑风格中的重要元素之一，不同的坡屋顶形式、材料和色彩都会直接影响到建筑的整体风格。
在建筑设计中，人们可以根据不同的需求和风格选择合适的坡屋顶形式，使建筑更具特色和魅力。
第三章第三讲同坡屋顶的画法及本章重点难点解析
同坡屋顶的重点解析
掌握同坡屋顶的构造和特点
理解同坡屋顶的排水原理
掌握同坡屋顶的施工工艺和要 点
了解同坡屋顶的常见问题和解 决方案
同坡屋顶的常见问题及解决方法
屋顶坡度不均匀
排水不畅
屋顶开裂
保温隔热性能差
感谢观看
汇报人：XX
XX
同坡屋顶的画法及重点难点解析
单击添加副标题
汇报人：XX
目录
01
同坡屋顶的画法
02
同坡屋顶的重点难点解析
01
同坡屋顶的画法
绘制同坡屋顶的步骤
确定屋顶的形状 和尺寸
画出屋顶的骨架 线
填充屋顶的瓦片
画出屋顶的排水 沟和烟囱
绘制同坡屋顶的注意事项
确定屋面材料：根据建筑风 格和功能需求选择合适的屋 面材料。
确定坡度：根据建筑需求和 当地气候条件选择合适的坡 度。
注意排水方向：在绘制同坡 屋顶时，要考虑到排水方向，
确保屋面排水顺畅。
注意结构安全：同坡屋顶的 结构安全至关重要，要确保
结构合理、稳定。
绘制同坡屋顶的技巧
确定比例和角度： 根据实际情况选择 合适的比例和角度， 以呈现最佳的视觉 效果。
绘制基准线：在绘 制同坡屋顶之前， 先画出基准线，以 确保绘制况 确定同坡屋顶的坡 度，以符合设计要 求。
注意细节：在绘制 同坡屋顶时，要注 意细节的处理，如 屋檐、排水口等， 以确保绘制的完整 性。
02
同坡屋顶的重点难点解析
同坡屋顶的难点解析
角度计算：正确计算屋顶的角度是关键，否则会影响排水和美观。 材料选择：选择合适的材料以承受风雨侵蚀和重量是重要的一环。 排水设计：合理设计排水系统，防止积水造成屋顶损坏。 施工精度：施工时需严格控制精度，以保证屋顶结构安全和防水性能。
建筑构造之坡屋顶的特点及组成
屋架承重可以形成较大的内部空间，多用 于要求有较大空间的建筑，如食堂、教学楼等。
3、梁架承重是我国的传统结构形式，
用柱与梁形成的梁架支承檩条，并利用檩条及 连系梁，是整个房间形成一个整体的骨架，墙 只是起围护和分隔作用，民间传统建筑中多采 用木柱、木梁、木枋构成的梁架结构。
（1）横墙承重是指按屋顶所要求的坡度， 将横墙上部砌成三角形，在墙上直接搁置檩条 来承受屋面重量的一种结构方式。这种承重方 式又称横墙承重或硬山搁檩。
横墙承重构造简单，施工方便、节约木材， 有利于屋顶的防火和隔音，适用于开间为4.5m 以内，尺寸较小的房间，如住宅。宿舍、旅馆 等。
2、屋架承重是指由一组杆件在同一
（3）屋架支撑体系
无檩体系
将大型屋面板直接放在山墙，屋架（屋面梁）上，屋架（屋 面梁）放在柱子（或者墙）上，构成装配式坡屋顶结构
有檩体系与无檩体系图示
有檩体系的三种结构形式
1、有檩体系坡屋顶的承重结构
（一）承重结构类型
有檩体系坡屋顶中常用的承重结构有山墙 承重、屋架承重和梁架承重。
块瓦的固定方式
块瓦
水泥砂 浆 块瓦
木挂瓦 条
块瓦
钢挂瓦 条
水泥砂浆卧瓦 木挂瓦条挂瓦 钢挂瓦条挂瓦
钢筋混 凝土板 瓦屋面
混凝土屋面板铺瓦
2.檐口构造
檐口按位置可分为纵墙檐口和山墙檐口。 （1）纵墙檐口
根据排水的要求可做成有组织排水和自由落水两种
纵墙檐口
（2）山墙檐口
山墙檐口构造
硬山 是将山墙与屋面平齐并且包住檐口 出山 是将山墙高出屋面包住檐口 悬山 将屋面挑出山墙
二、坡屋顶的支撑结构

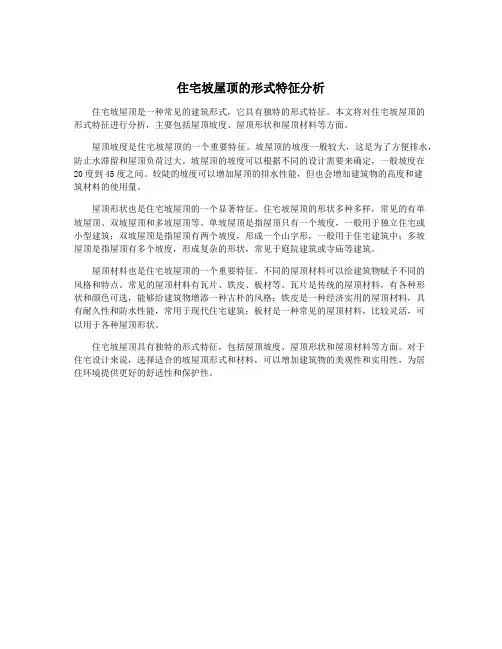

住宅坡屋顶的形式特征分析
住宅坡屋顶的形式特征分析
住宅坡屋顶是一种常见的建筑形式，它具有独特的形式特征。
本文将对住宅坡屋顶的
形式特征进行分析，主要包括屋顶坡度、屋顶形状和屋顶材料等方面。
屋顶坡度是住宅坡屋顶的一个重要特征。
坡屋顶的坡度一般较大，这是为了方便排水，防止水滞留和屋顶负荷过大。
坡屋顶的坡度可以根据不同的设计需要来确定，一般坡度在20度到45度之间。
较陡的坡度可以增加屋顶的排水性能，但也会增加建筑物的高度和建
筑材料的使用量。
屋顶形状也是住宅坡屋顶的一个显著特征。
住宅坡屋顶的形状多种多样，常见的有单
坡屋顶、双坡屋顶和多坡屋顶等。
单坡屋顶是指屋顶只有一个坡度，一般用于独立住宅或
小型建筑；双坡屋顶是指屋顶有两个坡度，形成一个山字形，一般用于住宅建筑中；多坡
屋顶是指屋顶有多个坡度，形成复杂的形状，常见于庭院建筑或寺庙等建筑。
屋顶材料也是住宅坡屋顶的一个重要特征。
不同的屋顶材料可以给建筑物赋予不同的
风格和特点。
常见的屋顶材料有瓦片、铁皮、板材等。
瓦片是传统的屋顶材料，有各种形
状和颜色可选，能够给建筑物增添一种古朴的风格；铁皮是一种经济实用的屋顶材料，具
有耐久性和防水性能，常用于现代住宅建筑；板材是一种常见的屋顶材料，比较灵活，可
以用于各种屋顶形状。
住宅坡屋顶具有独特的形式特征，包括屋顶坡度、屋顶形状和屋顶材料等方面。
对于
住宅设计来说，选择适合的坡屋顶形式和材料，可以增加建筑物的美观性和实用性，为居
住环境提供更好的舒适性和保护性。
同坡屋面交线共18页文档
2.屋檐线相交的两坡面。必交成 斜脊线或天沟线,斜脊线位于凸墙角 处，天沟线位于凹墙角处。无论是 天沟线或斜脊线,它们的水平投影与 屋檐线的水平投影都成45˚角。
3.在屋面上如果有两条交线交于一 点，必有第三条交线交于此点，这 个点就是三个相邻屋面的公有点。 如图中A、B、G、H四点
同坡屋面交线
同坡屋面
αα
空间分析： 具有同坡屋面屋顶的楼房。
同坡屋面屋顶立体图。
平脊 屋坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
在坡顶屋面中，同一个屋 顶的各个坡面，对水平面的倾 角相同，称为同坡屋面。
右上图为屋檐等高的四坡顶屋 面，右下图为其投影图,其屋面交 线及其投影有如下特性：
W
V
2. 根据已知投影，求屋面交线交点
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
求两个五棱柱的相贯线
题给 分析
作图
利用棱线与积聚性棱面 相交求 出交点
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
从平面图开始作图解题，补出俯视图和主视图:
30°
30°30°
补出同坡屋面的左视图：
五、已知四坡屋面的倾角α=30°及檐口线的H投影， 求屋面交线的V/H投影。 (见形考作业册P11)
坡屋顶知识总结大全
坡屋顶知识总结大全坡屋顶是一种常见的屋顶类型，特点是斜坡较大，使得屋顶可以充分排水，防止积水。
在建筑设计中，选择合适的坡屋顶结构和材料非常重要。
本文将对坡屋顶的知识进行总结，包括坡屋顶的功能、结构、材料选择以及常见问题等。
一、坡屋顶的功能1.排水功能：坡屋顶的主要功能是保护房屋免受雨水的侵蚀。
通过合适的设计，屋顶可以将雨水迅速排除，避免其对房屋结构和墙体造成损坏。
2.隔热功能：坡屋顶可以通过斜坡的设计减少阳光的直射面积，降低室内温度。
此外，由于屋顶斜坡的存在，还可以提供更好的通风效果。
3.防风功能：坡屋顶比平屋顶更能抵御强风，减少风力对房屋的冲击。
通过选择合适的坡度和材料，可以增强屋顶的风力抵抗能力。
二、坡屋顶的结构1.屋顶框架：坡屋顶的结构由屋梁、檩条和屋脊等构成。
屋梁是垂直于屋面的横梁，主要承受屋面重量和风压力。
檩条是连接屋梁和屋脊的水平横梁，起到加固作用。
屋脊是屋面的最高点，用于连接两侧的坡面，并起到排水的作用。
2.坡屋顶材料：常见的坡屋顶材料包括瓦片、石英砂、金属屋面等。
瓦片是一种传统的坡屋顶材料，具有良好的防水性能和美观度。
石英砂是一种人造材料，具有耐候性和防火性能较好。
金属屋面则具有耐久性和耐候性强的特点，适用于多种建筑类型。
3.屋面斜坡：坡屋顶的坡度取决于建筑设计的要求和地理位置。
一般而言，住宅建筑的坡度在20°至30°之间，商业建筑的坡度可以更大，以增加排水能力。
三、坡屋顶的材料选择1.瓦片：瓦片是传统的坡屋顶材料，有各种颜色和款式可选。
瓦片具有良好的防水性能和美观度，但需要定期维护，以防止瓦面的破损和渗水问题。
2.石英砂：石英砂是一种人造的坡屋顶材料，具有耐候性和防火性能较好。
石英砂的表面有颗粒状的纹理，可以增加屋面的防滑性能。
3.金属屋面：金属屋面可以采用铁皮、铝板或铜板等材料制成。
金属屋面具有耐久性和耐候性强的优点，且可以选用不同颜色和材质，为建筑增添美观度。
住宅坡屋顶的形式特征分析
住宅坡屋顶的形式特征分析
坡屋顶是一种常见的住宅建筑形式，其特征主要体现在以下几个方面：第一，坡屋顶的外观形式。
坡屋顶通常具有斜向的坡度，形成一个或
多个坡面，使雨水迅速流入屋顶的排水系统，避免积水对屋顶的损害。
坡
屋顶的坡度可以根据建筑设计的需要进行调整，一般来说，坡度越大，屋
顶的排水效果越好。
第二，坡屋顶的结构特点。
坡屋顶主要由屋顶框架和覆盖材料组成。
屋顶框架通常由梁、柱和椽子等构件组成，承担着支撑屋面和承载屋面荷
载的作用。
覆盖材料则用于覆盖在屋顶框架之上，起到防水和保温的作用。
常见的坡屋顶覆盖材料有瓦片、石墨烯瓦、金属瓦等。
第三，坡屋顶的装饰风格。
坡屋顶的装饰风格可以根据建筑的风格和
设计要求进行选择。
例如，欧式建筑往往采用复古的瓦片作为覆盖材料，
突出建筑的古典气息；而现代建筑则更多选择金属瓦或玻璃瓦等现代感强
烈的材料，展现出简约、时尚的设计风格。
第四，坡屋顶的优点。
坡屋顶在雨水排放和防水方面具有优势，能够
有效地将雨水快速排放，减少雨水对建筑结构的损害。
此外，坡屋顶还有
利于室内的通风和采光，提高了屋内的舒适度。
坡屋顶的斜坡形式也能够
有效减少积雪，减轻屋顶负荷，提高屋顶的安全性和耐久性。
总的来说，坡屋顶具有独特的形式特征和诸多优点，是一种常见的住
宅建筑形式。
在设计和施工过程中，需要充分考虑到其结构特点和装饰要求，确保屋顶安全稳固、美观大方。
希望未来的建筑行业能够进一步推动
坡屋顶的发展，创造更加人性化、环保和安全的建筑环境。
坡屋顶_精品文档
坡屋顶简介坡屋顶是一种常见的屋顶设计，通常用于住宅、商业建筑和工业建筑中。
坡屋顶的设计和建造可以根据不同的需求进行调整，使其适应不同的气候条件和建筑风格。
本文将介绍坡屋顶的定义、特点、优势以及常见的坡屋顶类型。
定义与特点坡屋顶是指具有倾斜或斜度的屋顶，相对于平屋顶来说，坡屋顶在设计和施工上更加复杂。
坡屋顶通常由屋顶骨架、屋面材料和排水系统等组成。
它的主要特点包括：1.排水性能好：坡屋顶的倾斜设计可以有效地导水，降低积水和漏水的风险。
2.防水性能强：坡屋顶采用大面积的屋面材料，可以提高防水能力，减少水渗透的可能性。
3.隔热性能好：坡屋顶倾斜的设计可以增加空气流通的空间，提高屋面对太阳辐射的反射和散射能力，从而降低室内的温度。
优势相对于其他类型的屋顶设计，坡屋顶具有许多优势，使其成为建筑领域中首选的屋顶设计之一。
以下是坡屋顶的主要优势：1. 提升建筑外观坡屋顶的设计可以为建筑物增添独特的外观和审美价值。
它可以帮助建筑在整体上显得更加立体和富有层次感，增加建筑的吸引力。
2. 耐久性强坡屋顶的设计和施工通常采用较为耐久的屋面材料，如瓦片、金属板等。
这些材料可以有效地抵御恶劣天气和自然灾害的影响，延长屋顶的使用寿命。
3. 优秀的适应性坡屋顶的设计非常灵活，可以根据不同的需求进行调整。
它可以适应不同的气候条件，如降雨量大、雪灾多发地区，以及高温干燥地区。
4. 便于维护和修理相比于其他屋顶设计，坡屋顶更容易进行维修和修理工作。
由于坡屋顶的倾斜设计，水和杂物不容易积聚，维护人员可以更加方便地进行检查和维修。
常见的坡屋顶类型坡屋顶可以根据不同的设计风格和需求，分为多种类型。
以下是一些常见的坡屋顶类型：1. 正房坡屋顶正房坡屋顶是一种传统的坡屋顶设计，通常用于住宅建筑中。
它的特点是坡度适中，采用瓦片、沥青瓦等材料进行覆盖。
2. 切棱坡屋顶切棱坡屋顶是一种现代化的坡屋顶设计，常见于商业建筑和现代风格的住宅建筑。
它的特点是具有明显的坡度和多个切棱，给建筑增添了几何美感。
住宅坡屋顶的形式特征分析
住宅坡屋顶的形式特征分析住宅坡屋顶是一种常见的建筑设计形式，应用广泛，主要用于独立房屋、别墅等住宅建筑上。
坡屋顶的特征显著，具有明显的形式和结构特点。
一、形式特征（一）坡度坡屋顶的坡度一般为20°至45°，这种较陡峭的坡屋顶可有效的排除雨水，减小水在屋面上停留的时间。
同时还可以使室内空间更为宽敞明亮，保持通风透气。
（二）平面形状住宅坡屋顶的平面形状通常为矩形或正方形。
这种形状方便了建筑的施工和维护，也让整个建筑显得更加稳固和坚实。
（三）屋脊坡屋顶的两侧斜面汇合的地方称为屋脊，屋脊是整个建筑的重要部分，用于连接两侧的斜面，并且可以增加建筑的美观性。
（四）构件坡屋顶的主要构件包括屋架、屋面、屋脊、挑檐、屋脊球等。
这些构件不仅可以让住宅坡屋顶更加坚固耐用，同时也可以为住宅增加更多的美感。
二、结构特征坡屋顶的结构特点如下：（一）檐口板住宅坡屋顶的檐口板是一种起着保护屋壳作用的构件，位于屋脊板下方，在屋壳的底端，防止各种天气因素进入住宅内部。
（二）防水层坡屋顶最关键部位就是防水层。
在建筑施工时，需要在屋面基层上进行铺设防水层，用来防止雨水渗漏，避免损坏室内物品和墙面。
住宅坡屋顶的屋架一般采用木架结构，屋架是承载屋面覆盖材料的主要构架，它支撑和传递屋顶荷载到墙体上。
（四）屋面住宅坡屋顶常用的屋面覆盖材料有瓦片、沥青瓦、金属瓦等。
这些材料各有特点，可以根据实际情况选择。
结论住宅坡屋顶的形式和结构特征都有其独特的地方，这种形式的屋顶不仅美观大方，又能够有效的排水，保护室内物品和墙壁，因此这种结构在住宅中得到广泛的应用，对于我们的日常生活有着非常重要的意义。
9.2同坡屋面交线
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成的屋 顶称为同坡 屋顶。
同坡屋面屋顶立体图
屋脊线 屋面交线交点 斜脊线
屋檐多边形
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性：
3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
从平面图开始作图解题，补出俯视图和主视图:
30°
30°30°
补出同坡屋面的左视图：
求小房与门斗及烟囱与屋面的表面交线。
空间分析：1.在屋檐多边形平面上作辅助线。W NhomakorabeaV
2. 根据已知投影，求屋面交线交点
1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距.
2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
同坡屋顶的投影作图浅析
同坡屋顶的投影作图浅析摘要:建筑制图主要讲述投影知识和专业制图知识，专业制图中讲述了建筑施工图、结构施工图、设备施工图的图纸种类、形成原理、表达方法，屋顶平面图就是建筑施工图内容之一，在投影作图中掌握同坡屋顶的屋檐多边形、屋面交线、交线倾角、屋面顶点、屋面多边形的特征及正投影图的作法，才能正确地识读和绘制建筑形体的投影图，为专业课的学习打下基础。
关键词:屋顶投影作图同坡屋顶是指每个屋面的坡度相同，四周屋檐同高的屋顶。
一、同坡屋顶的特点掌握同坡屋顶的特点为屋顶正投影作图起到事半功倍的作用。
1.屋檐平行的两屋面相交于屋脊。
2.相邻两屋面必交于斜脊或天沟，其水平投影必过屋檐水平投影的交点且呈角平分线。
3.屋顶上有两条交线时必有第三条交线存在，且三交线共点。
4.屋顶三交线中必有一条水平的屋脊和另两条倾斜的斜脊或一条斜脊及一条天沟，如下图所示。
二、同坡屋面屋顶平面图的画法。
1. 檐线相交的两个屋平面的交线，必通过这两檐线的交点，其水平投影，则是这两檐线水平投影夹角的平分线。
2.檐线平行的两个屋平面的交线，必平行于这两条檐线，其水平投影，则是这两檐线水平投影的等距平行线。
3.通过两条屋面交线的已知交点，至少还有第三条屋面交线，其投影也是如此。
该交点称为同坡屋面的顶点，也可简称顶点。
同坡屋面三面投影图如下图所示。
三、分析步骤某已知同坡屋顶的水平投影轮廓和屋面坡角为45度，求其水平投影及正面投影。
分析：从平面图开始作图解题，补出俯视图和主视图。
根据同坡屋顶的特点分析，解题步骤如下：1.在已知的平面图上过屋檐交点作斜脊和天沟。
（如下图所示）2.作部分斜脊和天沟。
3.作部分屋脊，屋脊平行相应屋檐。
（如下图所示）4.作剩余斜脊，45度方向。
（如下图所示）5.作正面投影，注意屋脊和四个屋面。
（如下图所示）6.注意积聚性和长对正。
7.判别可见性。
8.整理轮廓、加深。
四、总结注意点。
1.划分矩形，先交先画。
2.作凸角、凹角的分角线（作部分斜脊和天沟）注意封口符合同坡屋顶的投影特点。
9.2同坡屋面交线
从平面图开始作图解题，补出俯视图和主视图:
30° 30° 30°
补出同坡屋面的左视图：
求小房与门斗及烟Biblioteka 与屋面的表面交线。空间分析： 1.在屋檐多边形平面上作辅助线。
W
V
2. 根据已知投影，求屋面交线交点
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
同坡屋面
α α
空间分析： 具有同坡屋面屋顶的楼房。
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成的屋 顶称为同坡 屋顶。
同坡屋面屋顶立体图
屋脊线 斜脊线 屋面交线交点 屋檐多边形
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性： 1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距. 2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。 3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
任务五-同坡屋面的交线
同坡屋面的特征：
1.屋檐线相互平行且等高的两坡面如相交，必相交 成水平屋脊线，其水平投影与 两屋檐线的水平投影平 行且等距.
同坡屋面的特征：
2.屋檐线相交的两坡面,必交成斜脊线或天沟线,斜 脊线位于凸墙角处，天沟线位于凹墙角处。当屋檐 线相交成直角时两无论是天沟线或斜脊线,它们的水 平投影与屋檐线的水平投影都成45˚角。
同坡屋面的特征：
3.在屋面上如果有两条交线交于一点，必有第三 条交线交于此点，这个点就是三个相邻屋面的公有 点。
同坡屋面的三视图画法：俯视图→主视图→左视图
➢ 先作平面图： （1）作屋檐的投影； （2）作相邻屋檐的角平分线； （3）根据先碰先相交作斜屋 脊和平屋脊； ➢ 然后根据“长对正，高平齐， 宽相等”作正视图和侧视图；
任务五 同坡屋面的交线
αα
在坡屋顶中，如果各屋面有相同的水平倾角， 且屋檐各处同高，则称之为同坡屋面；由这种屋 面构成的屋顶称为同坡屋顶。两个特点：
1.屋檐高度相等；
2.屋面与H面倾角相等；
斜脊
平脊
屋面交线交点 屋檐多边形
斜沟
双坡屋面房屋
双坡屋面房屋
双坡屋面投影如何画？
四坡屋面房屋的三面正投影
同坡屋面的三视图画法：俯视图→主视图→左视图
30°
3屋面三视图：
首先作出平面图投影
30°
任务五 同坡屋面的交线
计算交线宽度：根据交线长度 和交线高度利用公式计算交线
宽度。
计算交线面积：根据交线长度 和交线宽度利用公式计算交线
面积。
测量放线：确定交线位置进行测量放线
基层处理：清理基层保证基层平整、干燥、 无杂物
防水处理：涂刷防水涂料保证防水效果
铺设保温材料：铺设保温材料保证保温效 果
铺设屋面瓦：铺设屋面瓦保证屋面美观、 耐用
筑
古建筑：适用 于寺庙、古堡
等古建筑
平行交线：屋面 坡度相同交线平 行
垂直交线：屋面 坡度不同交线垂 直
斜交线：屋面坡 度不同交线倾斜
混合交线：屋面坡 度不同交线既有平 行又有垂直
平行交线：两条线在同一平面上没有相交点 垂直交线：两条线相交成直角互相垂直 斜交线：两条线相交成锐角或钝角互相倾斜 曲线交线：两条线相交成曲线互相弯曲
交线类型：平行、垂直、斜交等
影响屋面结构：交线位置和角度影 响屋面结构稳定性
添加标题
添加标题
添加标题
添加标题
影响屋面排水：交线位置和角度影 响屋面排水效果
影响屋面美观：交线位置和角度影 响屋面整体美观效果
确保屋面结构安全：计 算交线可以确保屋面结 构在风、雪等恶劣天气 条件下的安全性。
提高屋面排水性能： 计算交线可以确保 屋面排水顺畅避免 积水和渗漏。
面的保温隔热
顺畅Βιβλιοθήκη 等事故发生性能材料选择：选 择质量合格的 材料确保施工
质量
施工工艺：严 格按照施工工 艺进行施工确
保施工质量
质量检查：定 期进行质量检 查发现问题及
时整改
培训教育：加 强施工人员的 培训教育提高 施工质量意识
添加标题
外观检查：观察屋面交线的外观是否平整、无破损、无裂缝等
住宅坡屋顶的形式特征分析
住宅坡屋顶的形式特征分析随着城市的不断发展，人们对居住环境的要求也越来越高，对住宅的设计和建造也提出了更高的要求。
在建筑设计中，屋顶是一个非常重要的部分。
住宅坡屋顶是一种常见的屋顶形式，具有美观、实用、经济等优点。
本文将分析住宅坡屋顶的形式特征。
一、住宅坡屋顶的定义住宅坡屋顶是指由平面面积较小的斜面组成的屋顶，通常由一条或多条坡面组成，坡面的倾角在5度到60度之间。
它是在建筑物的顶部通过框架结构承担重力和水压力的屋顶形式。
住宅坡屋顶因其经济、美观、耐用等优点，成为住宅建筑中常用的屋顶形式之一。
1. 坡度角度住宅坡屋顶的坡度角度通常在5度到60度之间，根据坡度角度可以分为三种类型。
一、浅斜屋顶，坡度在10度到20度之间，其特点是易于施工，且不易占用室内空间。
二、中斜屋顶，坡度在20度到45度之间，能够较好地防止雨水渗漏，且空间利用率较高。
三、陡斜屋顶，坡度在45度到60度之间，适用于陡峭地形，能够增加建筑物的高度感，但施工难度较大。
2. 屋顶造型住宅坡屋顶的造型多种多样，常见的有单坡屋顶、马脊屋顶、平行四边形屋顶等。
一、单坡屋顶是最简单的坡屋顶形式，适用于建筑物的一侧。
二、马脊屋顶是指两条坡面面向中央点，形成一个类似山脊的形状，两侧屋顶高度相等。
三、平行四边形屋顶是指两条坡面面向一条中心线，形成一个平行四边形的形状，通常用于L型或U型建筑物。
3. 屋顶结构住宅坡屋顶的结构一般由屋架、屋面、启动拉杆、屋檐等组成。
一、屋架是承受屋面和风荷载的主要构件，分为木质、钢质、混凝土质。
二、屋面是指屋顶的包覆材料，一般选用防水、耐久、无污染的材料。
三、启动拉杆是连接屋架与墙体的连接构件，起到支撑作用。
四、屋檐是指屋顶向外伸出的部分，其主要作用是保护墙体和屋顶。
4. 屋顶材料住宅坡屋顶的材料种类多样，常见的有瓦片、沥青瓦、水泥瓦、铁皮、夹板等。
一、瓦片一般选用粘土瓦、陶瓷瓦等，具有防水、保温、美观等特点，但价格较高。
9.2同坡屋面交线
从平面图开始作图解题，补出俯视图和主视图:
30° 30° 30°
补出同坡屋面的左视图：
求小房与门斗及烟囱与屋面的表面交线。
空间分析： 1.在屋檐多边形平面上作辅助线。
W
V
2. 根据已知投影，求屋面交线交点
作图步骤： 1.求烟囱的交线；
2 . 求同坡屋面的交线
答案：即求平面立体与平面立体的交线。
天沟线
同坡屋面的投影
四坡屋面房屋的三面正投影
同坡屋面的概念：
右上图为屋檐等高的四坡顶 屋面，右下图为其投影图,其屋 面交线及其投影有如下特性： 1.屋檐线相互 平行且等高 的 两坡面如相交，必相交成水平 屋脊线，其水平投影与 两屋檐 线的水平投影平行且等距. 2.屋檐线相交的两坡面。必 交成斜脊线或天沟线,斜脊线位 于凸墙角处，天沟线位于凹墙 角处。当屋檐线相交成直角时 两无论是天沟线或斜脊线,它们 的水平投影与屋檐线的水平投 影都成45˚角。 3.在屋面上如果有两条交线 交于一点，必有第三条交线交 于此点，这个点就是三个相邻 屋面的公有点。如图中A、B、 G、H四点
同坡屋面屋顶立体图屋脊线斜脊线屋面交线交点天沟线屋檐多边形同坡屋面的投影四坡屋面房屋的三面正投影同坡屋面的概念
同坡屋面
α α
空间分析： 具有同坡屋面屋顶的楼房。
在坡屋 顶中，如果 各屋面有相 同的水平倾 角，且屋檐 各处同高， 则由这种屋 面构成立体图
屋脊线 斜脊线 屋面交线交点 屋檐多边形
同坡屋面(与“屋面”有关文档共9张)
具有同坡屋面屋顶的楼房。
投影画 法
空间分析：
具有同坡屋面屋屋顶顶的楼上房。有两条交
必有 四坡屋面房屋的三面正投影
空间分析： 线时
第三条交
具有同坡屋面屋顶的楼房。
空间分பைடு நூலகம்： 线存在，且三交
具有同坡屋面屋顶的楼房。
线 空间分析：
具有同坡屋面屋顶的楼房。
投 影 画 法 共点。
屋顶三交线中必
屋脊
有一条水平的屋脊
同坡屋面 投影画 法
第1页，共9页。
同坡屋面
αα
第2页，共9页。
空间分析： 具有同坡屋面屋顶的楼房。
第3页，共9页。
同坡屋面屋顶立体图。
平脊
屋面交线交点
斜脊
屋檐多边形
天沟（斜沟）
第4页，共9页。
投影画 法 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。 投影画 法 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。 同坡屋面 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。 空间分析： 具有同坡屋面屋顶的楼房。
和另两条傾斜 的斜脊或一条斜脊及一条天沟。
第7页，共9页。
平脊线
凸角 凹角
斜脊线 水平天沟线
屋檐线
第8页，共9页。
第9页，共9页。
第5页，共9页。
四坡屋面房屋的三面正投影
第6页，共9页。
同坡屋顶的特点
屋檐平行的两屋面
相交于屋脊。
同 同
坡 坡
屋屋相面面邻两屋面必交
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例14的第二种解法：
本章结束
分析：第一种解 法屋面出现水平 天沟，不利于排 水，第二种解法 则没有，因此第 二种解法更佳。
（2）两坡面的屋檐线平行时，其交线为平脊线，它 的水平投影必为与两屋檐等距离的平行线；
（3）若屋面上的两条 脊线已相交于一点，则 过该点必然并且至少还 有第三条脊线。
例14、已知同坡屋面的倾角α和平面形状， 求屋面的三面投影。
解题步骤： 1、划分矩形； 2、作凸角、凹角的分角线； 3、画平脊线； 4、判别可见性； 5、整理轮廓。
§5.5Байду номын сангаас同坡屋顶的投影
屋顶有若干平面组成，且这些平面对水平面 的倾角都相等，这种屋顶就叫做同坡屋顶。
平脊线
斜脊线
凸角
凹角
天沟线 屋檐线
同坡屋顶的特性
当同坡屋顶各坡面的屋檐的高度相等时，同坡屋 顶就具有以下特性：
（1）两坡面的屋檐线相交时，其交线为斜脊线，它 的水平投影必为这两屋檐线的夹角的分角线；
