游标卡尺内部校准规范
游标卡尺校准规范
游标卡尺校准规范使用的主要技术指标要求:单位(mm)尺寸范围分度值0.02 0.05 0.10示值误差0—300 ±0.04 ±0.08±0.101.外观及各部分相互作用1.1卡尺的表面应无锈蚀、碰伤或其它缺陷,刻线和数字应清晰均匀,不应有脱色现象。
对于数显卡尺数字显示应清晰,各按钮功能正常。
1.2尺框沿尺身移动应平稳,不应有阻滞现象,紧固螺钉的作用应可靠,深度尺不允许有窜动。
1.3移动尺框使两量爪测量面接触,对向光源观察两量爪测量面的间隙应不呈现白亮线。
游标零线与主尺零线、游标尾线与主尺相应刻线应该重合。
2.示值误差2.1对于数显卡尺应先进行零校正操作。
2.2对于尺寸范围在300 mm内的卡尺,受检点的分布应不少于均匀取3点。
2.3示值允许误差如下表:单位(mm)尺寸范围分度值0.02 0.05 0.10示值误差0—300 ±0.04 ±0.08±0.103.校准条件3.1环境湿度:20±5℃3.2相对湿度:≤80%4.标准器具:量块规格:(10~291.8)mm 12块机身编号:84310-115 技术等级:5等3级5.校准结果处理和校准周期:5.1 根据记录结果,误差值在误差范围内的为合格。
5.2 经校准合格的游标卡尺,发给校准证书,并在机身上加贴校准合格证标识;校准有部分超差,给准用证,并注明准用范围;不合格的贴上“禁止使用”标识。
5.3 正常使用的游标卡尺校准周期为一年。
注:本校准规程只适用于本公司内部计量校准工作。
游标卡尺等量轨仪器校准标准
第一部分卡尺第一章游标卡尺一、外校项目与工具二、内校项目.第二章带表卡尺第一节带表卡尺检定规程(JJG400-85)本规程适用于新制造、使用中和修理后的分度值为0.01、0.02和0.05mm、测量上限制到300mm的带表卡尺的检定。
一、概述带表卡尺外形如图1所示。
卡尺两测量爪相对移动后分隔的距离,在尺身上指示毫米示值的整数部分,在指示表上指示毫米示值的小数部分。
带表卡尺主要用于测量零件的外尺寸和内尺寸。
二、技术要求1.外观1.1带表卡尺的表面不应有锈迹﹑碰伤﹑镀层脱落及其它影响外观质量的缺陷。
尺身及表盘刻线应清晰﹑无目力可见的断线。
1.2指示表的表蒙应透明﹐没有明显的气泡和失真现象。
指针方向与表盘刻线方向应一致﹐指针末端与任意刻线相重合时应无目力可见的偏斜﹐相重合的长度应为表盘短刻线全长的(30~80)%﹐指针末端上表面与表盘之间的距离应不大于0.9mm。
指针末端宽度应在0.10~0.20mm范围内。
1.3带表卡尺上应有制造厂名(或商标)﹐出厂编号和分度值等标记。
1.4修理后和使用中的带表卡尺﹐应无影响使用准确度的外观缺陷。
2.各部分相互作用带表卡尺的尺框相对于尺身不应有明显的晃动﹐尺框沿尺身移动应平稳﹐不应有阻滞和松动现象﹐其移动力及移动力的变化量应不大于表1的规定。
指示表的表盘转动应平稳﹐指针安装应牢固可靠﹐深度尺不应有窜动﹐紧固螺钉的作用应可靠。
表15.外测量的平面度与两测量面合并后的间隙应不大于表3的规定。
6.刀口形内测量爪尺寸偏差和平行度应不大于表4的规定。
带表卡尺处于零位时﹐尺框基准端面与尺身零刻线右边缘应相切﹐压线不大于0.05mm﹐离线不大于0.15mm。
指示表针应位于正上方﹐对尺身导向面的垂直度应不大于2格。
8.示值变动性不大于表5的规定表5 (mm)9.示值误差位于不大于表6的规定。
表6 (mm)三、检定条件及检定项目10.带表卡尺的检定项目及检定工具列表于表7.表7注﹕表中“+”表示应检定﹔“-”表示可不检定。

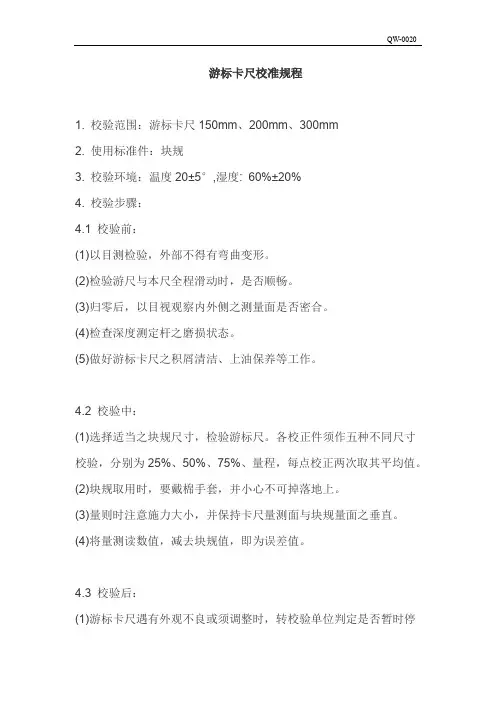

游标卡尺校准规程
游标卡尺校准规程
1. 校验范围:游标卡尺150mm、200mm、300mm
2. 使用标准件:块规
3. 校验环境:温度20±5°,湿度: 60%±20%
4. 校验步骤:
4.1 校验前:
(1)以目测检验,外部不得有弯曲变形。
(2)检验游尺与本尺全程滑动时,是否顺畅。
(3)归零后,以目视观察内外侧之测量面是否密合。
(4)检查深度测定杆之磨损状态。
(5)做好游标卡尺之积屑清洁、上油保养等工作。
4.2 校验中:
(1)选择适当之块规尺寸,检验游标尺。
各校正件须作五种不同尺寸校验,分别为25%、50%、75%、量程,每点校正两次取其平均值。
(2)块规取用时,要戴棉手套,并小心不可掉落地上。
(3)量则时注意施力大小,并保持卡尺量测面与块规量面之垂直。
(4)将量测读数值,减去块规值,即为误差值。
4.3 校验后:
(1)游标卡尺遇有外观不良或须调整时,转校验单位判定是否暂时停
使用,并安排送校。
(2)量脚磨耗过巨,如以补正值尚不能得正确尺寸读数值时,应予以暂停使用,并送修。
如无法修护应予以报废处理。
(3)所有校验数据及结果须填入“计量器具校验报告”。
(4)校验完毕,于游标卡尺后方贴标签,并将结果登录至“计量器具履历”上。
(5)块规使用完毕,须用专用纸擦拭干净,并喷上专用油,放回固定位置。
5表单
5.1计量器具履历表
编制审核批准。
游标卡尺内校规范
室温。
校准前,应将被校卡尺及标准量块等校准用工具同时置于大理石平板上,其平衡温度的时间约1小时。
大理石平板。
受检点分布
对于尺寸范围在300内的卡尺,其受检点不少于均匀分布的3点,如下表:
测量上限
受检点
150
41.20
101.2
121.5
200
51.20
121.5/121.8
191.8
300
101.20
刀口外示值误差的校准方法同上,校准时,量块处于刀口外量爪的中间位置。
对于带有深度测量杆的卡尺,深度测量杆校准时用两块20mm量块放置于大理石平板上,使尺身测量面与量块接触,伸出测量杆测量面与大理石平板接触,然后读数。
卡尺内测量爪校准,将10mm的量块卡在外径测量爪测量面锁紧尺框,然后用千分尺测量卡尺内径测量爪。
零值误差的校准
移动尺框,使卡尺量爪两外测量面接触,目视观察。
校准测量误差应符合规定要求。
校准周期:见“计量器具校准、检定周期表”。
记录测量结果。
相关记录
«计量器具校准/检定记录»——仪器、仪表
191.8
291.8
示值误差
测量范围上限
分度值(分辨力)
最大允许误差计算公式
计算值
100
0.01,0.02
±(20+0.05L)µm
±0.03
200
300
±0.04
带有深度测量杆的卡尺,深度测量杆20mm点的示值误差不应超过1个分度值(分辨力)(表中单位:mm)
校准方法和步骤
检查卡尺测量接触面是否平整、干净、无污渍、锈迹,指针式卡尺表头的指针是否完好,有无松动,刻度是否清晰,推动表头是否平稳、平滑。
游标卡尺校验规范
游标卡尺校验规范1. 目的确保卡尺校验的规范性及合理性。
2. 范围(0~150)mm、(0~200)mm、(0~20)cm、(0~30)cm3. 权责实验室为仪器校验的执行单位。
4. 参考文献JJG 30-2012 《通用卡尺》5. 校验条件5.1 环境条件5.1.1 温度:(15~25)℃湿度:(30%~85%)RH5.1.2 负载条件:将被检卡尺及量块等检定用设备置于平板或木桌上,其平衡温度时间见下表的5.2 校验标准件块规(10-291.8mm)6. 校验方法6.1 外观卡尺上必须有制造厂名或商标、分度值和出厂编号。
6.2 各部分相互作用尺框沿尺身移动应手感平稳,不应有阻滞或松动现象;数字显示应清晰、完整,无黑斑和闪跳现象;各按钮功能稳定、工作可靠。
6.3 各部分相对位置卡尺两外量爪合并时,应无目力可见的间隙。
6.4 示值变动性在相同条件下,移动尺框,使数显卡尺或带表卡尺量爪两外量测面接触;对于数显深度卡尺,将基准面与平板劫持,移动尺身,使测量面与平板接触,重复测量5次并读数,示值变动性以最大或最小读数的差距确定。
6.5 漂移目力观察。
在测量范围内的任意位置紧固尺框,在1h内每隔15min观察一次,记录实测值,取最大漂移的绝对值作为测量结果。
6.6 示值误差测量点的分布:不少于均匀分布3点,(0~150)mm的卡尺,其测量点为10.00mm,41.20mm,81.50mm,121.50mm;(0~200)mm的卡尺,其测量点为10.00mm,41.20mm,81.50mm,121.50mm,181.5mm;(0~30)cm的卡尺,其测量点为10.00mm,41.20mm,81.50mm,121.50mm,181.5mm;对每一测量点均应在量爪的里端和外端两个位置分别测量。
7. 校验项目项目游标卡尺数显卡尺外观+ +各部分相互作用+ +示值变动性+ +漂移- +示值误差+ +注:“+”为需要检验项目,“-”为不需要校验项目。
游标卡尺内校规范
核准: 審核:
制作: 戴琼 單位: 品管課
版次:1.0 總 2 頁第 2 頁
修訂日期: 年 月 日
名
文件編號 WIRQ037
游標卡尺校正规范
稱 制定日期 2003.04.01
移動尺框,使兩量爪測量面至手感接觸,兩量爪測量面之間不得有明顯的間隙,這一校正應分別在尺框緊 固和松開的兩種狀態下進行。 4.4 零值誤差 零值誤差以零刻度線和尾刻線不重和度表示,零刻線不重和應在±0.005mm范圍內,尾刻線不重和應在± 0.01mm范圍內。 移動尺框,使兩量爪測量面至手感接觸,分別在尺框緊固和松開兩種情況下觀察游標零刻線和尾刻線尺身 相應刻線的重和情況,用放大鏡觀察。 4.5 示值誤差 用3等Ⅱ級量塊比較校正外量爪的示值誤差,對于測量范圍在300mm以下(含300mm)的卡尺,至少在主尺和游 標的3個點上進行校正,示值誤應在±0.02mm內,對于測量范圍在300mm以上500mm下(含500mm)的卡尺, 進行校正時主尺不少于6點,游標不少于3點,示值誤差應在±0.04mm內,其校正點參照「計量器具校正 標准」(文號WIRQ044)辦理。 5.校正結果的處理和校正周期 5.1 凡經校正符合本規程要求的卡尺,貼綠色合格標簽,在分台帳上記錄必要的數據;不符合本規程要求的,將 進行修理,修理后重新校正,再不合格的將其報廢,並在計量器具履歷卡上注明、總台帳上銷帳,取下卡尺 上可利用之零件,其他的用鐵錘砸毀報廢。 5.2 校正周期: 四個月一次。
游标卡尺校准规程
1、目的通过对游标卡尺进行校准,执行量值传递工作,保证产品质量。
2、适用范围适用于厂内0-1000㎜范围、分度值为0.02㎜的游标卡尺的校准指导。
3、环境要求:室内温度要求控制在20±5℃,湿度控制在60±15 RH%。
4、校准方法/步骤:4-1、外观:4-1-1、要求:卡尺表面应无锈蚀、碰伤或其它缺陷,刻线和数字应清晰、均匀,不应有脱色现象,带表及数显卡尺表蒙不得有划伤及缺损;卡尺上应标有分度值、制造厂名、工厂标志及出厂编号,使用中及修理后的游标卡尺允许有不影响使用准确度的外观缺陷。
4-1-2、方法:目视4-2、各部份相互作用:4-2-1、要求:尺框沿尺身移动应平稳,不应有阻滞现象,尺身沿尺框配合应无明显晃动,深度尺不允许有窜动。
4-2-2、方法:手感4-3、零值误差:4-3-1、要求:以零刻线和尾刻线的重合度表示,零刻线重合度不超过0.005㎜,尾刻线重合度不超过0.010㎜,带表及数显卡尺零刻线离线不大于0.10mm,压线不大于0.05mm。
4-3-2、方法:移动尺框使两测量面接触,分别在尺框紧固和松开情况下用目力观察。
4-4、圆弧内量爪的尺寸误差:4-4-1、要求:圆弧内量爪基本尺寸,新制造的为10㎜或20㎜整数,使用中或修理后的基本尺寸允许为0.1㎜整数,保证使用的情况下可为卡尺分度值的整数倍,并在校准记录上注明,圆弧内量爪尺寸偏差不超过±0.01㎜4-4-2、方法:合并两量爪,以外径千分尺沿卡尺内量爪在平行于尺身方向检定。
4-5、刀口内量爪尺寸误差4-5-1、要求:受检尺寸为10㎜时的偏差,应不超过+0.02/-0.01㎜4-5-2、方法:将一块为10㎜的量块长边夹持在两外测量面之间,紧固螺钉,用外径千分尺沿刀口内量爪在平行于尺身方向测量。
4-6、深度尺尺寸误差4-6-1、要求:受检尺寸为20㎜时的偏差,应不超过±0.02㎜4-6-2、方法:将2块为20㎜的量块置于一级平板上,使尺身端面与量块接触。
游标卡尺内校标准
标准书名称
游标卡尺内校标准
编号
SAK-158
页次
1/2
一、适用范围:
适用于本公司检测用之游标卡尺。
二、管理权责:工程部。
三、作业程序:
3-1依《量检具校验一览表》上所使用的外校合格、且在有效期内的量块、平板,并找出《量检具设备校验履历表》及要求使用单位提供受检之设备。
3-2备妥清洁用布、治工具内校记录表。
分度值
标尺标记宽度
标尺标记宽度差
0.02
0.08~0.12
0.02
0.05
0.08~0.15
0.03
0.10
0.08~0.20
0.05
3-5零值误差,尺身和尺框测量面位于同一平面时,游标零刻线和尾刻线与尺身相应刻线的不重合度(即零值误差)应不大于下表的规定:
分度值
零刻线不重合度
尾刻线不重合度
0.02
±0.005
±0.01
0.05
±0.005
±0.02
0.1
±0.010
±0.03
(mm)
3-6示值误差检测,用标准量块(6等或以上)在平板上进行检测,检定时,量块应分别置于离尺身近端和远端两个位置上进行,检定是在尺框紧固与松开两种状态下进行的。各点示值误差以该点读数值与量块尺寸之差确定,检定结果不应大于下表的规定:
3-11依3-9做出标示后,归位并记录于《量检具设备校验履历表》内。
3-12校验合格后,游标卡尺校验周期为一年。
四、附表:
4-1仪器设备内校记录表
101.3
201.6
291.9
>300
一般检测分布均匀的六点
(mm)
3-7依检验结果进行判定后呈部门主管核准。
内校校准规范
XX(科技)有限公司卡尺校准规范文件编编号:发布日期:实施日期:1、目的对内部的卡尺校准,确保准确度和实用性保持完好。
2、规范性引用文件本规范引用下列文件:JJG 30-2012 通用卡尺检定规程。
3、范围本规范适用于公司内部分度值或分辨力为:0.01mm,0.02mm,0.05mm;测量范围:0~500mm,各种规格游标卡尺、带表卡尺、数显卡尺的首次校准、使用中校准和后续校准,其它类型卡尺也可参照执行。
4、校准标准外校合格的标准量块5、环境条件5.1 校准室内温度(20±5)℃,恒温时间不少于2h.5.2 校准室内湿度不超过80%RH5.3校准前,应将被校卡尺及量块等校准用设备同时置于平大理石平台上或木桌上,其平衡温度时间见表-1的规定。
表-1 平衡温度时间6、技术要求6.1零值误差通用卡尺量爪两测量面相接触(深度通用卡尺的主标尺基准面和测量面在同一平面)时,由表上的“零”标记和“尾”标记与主标尺相应标记应相互重合。
其重合度应符合表-2的规定。
带表卡尺部超过不超过分度值的1/2,数显卡尺不超过0.01mm.6.3示值误差应符合表-3的规定,带深度测量杆的卡尺,深度测量杆在20mm点的示值误差应不超过1个分度值。
表-3 通用卡尺的示值误差5、校准方法5.1零值误差;5.1.1 移动通用卡尺的尺框,使通用卡尺的量爪两外侧面接触,分别在尺框紧固和松开的情况下,用目力观察“零”标记和“尾’标记与主标尺相应标记的重合度。
必要时用工具显微镜校准。
5.1.2 对于深度通用卡尺,将尺框基准面与尺身测量面同时与大理石平台接触。
5.2示值变动性5.2.1在相同条件下,移动尺框,是电子数显卡尺或带表卡尺两外测量面接触,重复测量10次读数。
示值变动性以最大与最小读数的差值确定。
5.3示值误差5.3.1川3级或5等量块校准 5.3.2受校点的分布:对于测量范围在300mm 内的卡尺,不少于均匀分布3点,如测量范围为(0~150mm )的卡尺,其受教点为30mm;60mm;90mm;如测量范围为(0~300mm )的卡尺,其受校点为 101.30mm ;102.60mm ;291.90mm ;对于测量范围大于300mm 的卡尺,不少于均匀分布6点,如测量范围为(0~500mm )的卡尺,其受校点为 80mm ;161.30mm ;240mm ;321.60mm ;400mm ;491.90mm.根据实际使用情况可以适当增加受校点位。
游标卡尺内部校准规程
游标卡尺内部校准规程1、范围本规范适用于分度值为0.02mm测量范围至300mm游标卡尺的校准。
2、引用文献本规范引用下列文献:JJF 1001-1998《通用计量术语及定义》JJF 1059-1999《测量不确定度评定与表示》GB/T 1214.1~1214.4-1996《游标卡尺类卡尺》JJF 30-2002《通用卡尺检定规程》使用本规范时,应注意使用上述引用文献的现行有效版本。
3、概述游标卡尺(以下简称卡尺),主要用于测量工件的外尺寸和内尺寸。
4、计量特性4.1标尺标记的宽度和宽度差游标卡尺的主标尺和游标尺的标记宽度应为(0.08~0.18)mm,宽度差不应大于0.02mm。
4.2测量面的表面粗糙度外量爪测量面的表面粗糙度不大于Ra0.2μm,内量爪测量面表面粗糙度应不大于Ra0.4μm,深度测量杆和测量面的表面粗糙度应不大于Ra0.8μm.。
4.3测量面的平面度外量爪测量面的平面度应不大于0.003mm。
4.4圆弧内量角的基本尺寸和平行度合并两量爪。
圆弧内量爪基本尺寸应为10±0.01mm。
使用中及修理后的基本尺寸允许为0.1mm的整倍数,保证使用的情况下可为卡尺分度值的整倍数,并在校准证书内页上注明,平行度应不大于0.01mm。
4.5刀口内量爪的尺寸和平行度刀口内量爪尺寸偏差应为+0.02/+0.005,平行度应不大于0.01mm。
4.6零值误差游标卡尺量爪两测量面相接触时,游标上的“零”标记和“尾”标记与住标尺响应标记应相互重合。
其重合度,“零”标记应不大于±0.005mm,“尾”标记重合度应不大于±0.01mm。
4.7示值误差游标卡尺的示值误差:测量范围0~150mm;允许误差±0.02mm;测量范围>150~200mm;允许误差±0.03mm;测量范围200~300mm;允许误差±0.04mm,带深度测量杆的卡尺,深度测量杆在20mm点的示值误差应不超过1个分度值。
游标卡尺校验规程
1.校验范围:游标卡尺150m/m、200m/m、300m/m2.使用标准件:块规3.校验环境:温度20±5OC,R.H.: 60O/O±20O/O4.校验步骤:4.1校验前:(1)以目测检验,外部不得有弯曲变形。
(2)检验游尺与本尺全程滑动时,是否顺畅。
(3)归零后,以目视观察内外侧之测量面是否密合。
(4)检查深度测定杆之磨损状态。
(5)做好游标卡尺之积屑清洁、上油保养等工作。
4.2校验中:(1)选择适当之块规尺寸,检验游标尺。
各校正件须作五种不同尺寸校验,分别为25%、50%、75%、量程,每点校正两取其平均值。
(2)块规取用时,要戴棉手套,并小心不可掉落地上。
(3)量则时注意施力大小,并保持卡尺量测面与块规量面之垂直。
(4)将量测读数值,减去块规值,即为误差值。
4.3校验后:(1)游标卡尺遇有外观不良或须调整时,转校验单位判定是否暂时停使用,并安排送校。
(2)量脚磨耗过巨,如以补正值尚不能得正确尺寸读数值时,应予以暂停使用,并送修。
如无法修护应予以报废处理。
(3)所有校验数据及结果须填入“计量器具校验报告”。
(4)校验完毕,于游标卡尺后方贴标签,并将结果登录至“计量器具履历”上。
(5)块规使用完毕,须用专用纸擦拭干净,并喷上专用油,放回固定位置。
5.十、校正记录资料的保存➢照合用标准器或各种校正设备的精度管理或检定记录须永久保存。
➢照合标准器(或常标准器)其精度变动情形(历年来的变动情形)的记录,必须永久保存。
➢常用标准器或作业用标准器的精度管理卡或检定记录资料,当该标准器报废后,尚须保存5年以上。
➢一般作业用的量具计测器类的精度管理上或检定记录资料,当该量具或计测器报废后,尚须保存12年。
计量导入步骤企业计量管理导入步骤附表:ISO 9000计量要求。
游标卡尺内校规范
5.5可根据不同量程的卡尺选用不同的基准量块或组合进行判校准合格; 6 校准周期 一年 7 相关记录 《游标卡尺校准原始记录 游标卡尺校准原始记录》 游标卡尺校准原始记录
游标卡尺内部校准规范 1 目的 对游标卡尺进行内部校准,确保其准确度和适用性保持完好。 2 范围 适用于普通游标卡尺及带表游标卡尺的内部核准。 3 校验基准 外校合格的量块。 4 环境条件 室温 5 校验步骤 5.1 检查卡尺测量接触面是否平整、干净、无污渍、锈迹,带表卡尺表头的指针 是否完好,有无松动,刻度是否清晰,推动表头是否平稳、平滑。 5.2 调校零位,或使指针对准零点。 5.3 取2~3块任意基准量块进行度量,量块被测面要干净、平整。每块连续测量 三次,每次测量值均应在允许误差范围内,将其平均值记录在《检测设备校验记 录表》内。允许误差范围根据不同卡尺的精度分为±0.01mm、±0.02mm。 5.4测内径接触面磨损程度:取两块量块(构成测量的基准面)夹紧一块量块成 “H”型,然后移动表头,使卡尺上面的测量端张开后靠紧两基准面进行读数,每 块测量三次,取平均值。测量值与标准值根据不同卡尺的精度分为±0.01mm、 ±0.02mm,将其平均值记录在《检测设备校验记录表》中。
游标卡尺校验规程
1.校验范围:游标卡尺150m/m、200m/m、300m/m2.使用标准件:块规3.校验环境:温度20±5OC,R.H.: 60O/O±20O/O4.校验步骤:4.1校验前:(1)以目测检验,外部不得有弯曲变形。
(2)检验游尺与本尺全程滑动时,是否顺畅。
(3)归零后,以目视观察内外侧之测量面是否密合。
(4)检查深度测定杆之磨损状态。
(5)做好游标卡尺之积屑清洁、上油保养等工作。
4.2校验中:(1)选择适当之块规尺寸,检验游标尺。
各校正件须作五种不同尺寸校验,分别为25%、50%、75%、量程,每点校正两取其平均值。
(2)块规取用时,要戴棉手套,并小心不可掉落地上。
(3)量则时注意施力大小,并保持卡尺量测面与块规量面之垂直。
(4)将量测读数值,减去块规值,即为误差值。
4.3校验后:(1)游标卡尺遇有外观不良或须调整时,转校验单位判定是否暂时停使用,并安排送校。
(2)量脚磨耗过巨,如以补正值尚不能得正确尺寸读数值时,应予以暂停使用,并送修。
如无法修护应予以报废处理。
(3)所有校验数据及结果须填入“计量器具校验报告”。
(4)校验完毕,于游标卡尺后方贴标签,并将结果登录至“计量器具履历”上。
(5)块规使用完毕,须用专用纸擦拭干净,并喷上专用油,放回固定位置。
5.十、校正记录资料的保存照合用标准器或各种校正设备的精度管理或检定记录须永久保存。
照合标准器(或常标准器)其精度变动情形(历年来的变动情形)的记录,必须永久保存。
常用标准器或作业用标准器的精度管理卡或检定记录资料,当该标准器报废后,尚须保存5年以上。
一般作业用的量具计测器类的精度管理上或检定记录资料,当该量具或计测器报废后,尚须保存12年。
计量导入步骤企业计量管理导入步骤附表:ISO 9000计量要求。
游标卡尺内部校验规范
游标卡尺内部校验规范
编制:
审核:
批准:
生效日期:年月日
游标卡尺内部校验规范
1.目的
通过对游标卡尺进行内部校验,使测量过程处于统计控制状态,确保测量的准确性和测量结果的有效性。
2.适用范围
本规范适用于XX公司的游标卡尺分度值或分辨率为0.02mm,测量范围为0~200mm的游标卡尺校验。
3.职责
3.1生产部计量检定员按照本规范的要求负责对生产部的游标卡尺进行校验,并做好校验记录。
3.2质量部检定员按照本规范的要求负责对质量部使用的游标卡尺进行校验,并做好校验记录。
3.3对校验不合格的游标卡尺进行维修,维修后再进行校验,合格后方可使用,并做好记录。
4.工作程序
4.1内部校验要求;
a)新购的游标卡尺入厂时;
b)使用过程中出现故障时;
c)校验期为1年。
4.2校验项目、要求及方法见“表1”
4.3校验条件
在室内温度为(20±5)℃,湿度不超过80%RH。
4.4校验后,对合格的游标卡尺贴上准用证,对其不合格的进行维修,并按本校验规程进行校
验,合格后贴上准用证方可使用。
5.引用文件
“JJG30-2002”中华人民共和国国家计量检定规程。
6.游标卡尺校验记录
游标卡尺校验记录
审核:日期:批准:日期:。
游标卡尺校准方法
文件制修订记录1.0 目的:保证公司在用游标卡尺示值准确。
2.0 适用范围:本规程适用于公司内使用中分度值为0.02mm、0.05mm、0.10mm,测量上限至1000mm的游标卡尺的校准。
3.0 标准器:6等标准量块。
4.0 校准条件4.1 校准环境:对分度值0.02mm的卡尺为20±3℃,对分度值0.05mm和0.10mm的卡尺为20±5℃。
4.2 校准平衡时间:校准前,受检卡尺和量块一同放在校准室内的木桌上,其平衡温度的时间不少于表1之规定:(表1)5.0 校准5.1 外观检查5.1.1 卡尺的表面上应无锈蚀、碰伤或其它缺陷,刻线和数字应清晰、均匀,不应有脱色现象,游标刻线应刻至斜面下边缘,卡尺上应标有分度值、制造厂名、工厂标志和出厂编号。
不应有影响使用准确度的外观缺陷。
5.1.2 尺框沿尺身移动应平稳,不应有阻滞现象,紧固螺钉的作用应可靠,深度尺不允许有窜动。
微动装置的空程,新认购的应不超过1/4转,使用中和修理后的不超过1/2转。
尺身和尺框的配合应无明显晃动。
5.2 示值校准5.2.1 零点校准:移动尺框使两测量面接触(有微动装置的须使用微动装置),分别在尺框紧固和松开的情况下,用目力观察(必要时用放大镜),观察零刻线重合度是否完全重合。
5.2.2 示值校准:用6等标准量块进行校准,对于尺寸范围在300mm内的卡尺,受校点不少于3点,对于尺寸范围大于300mm的卡尺,不少于均匀分布6点,校准点的分布可根据实际使用情况可以适当增加点位。
校准时,量块工作面长边和卡尺测量面长边应垂直,校准应在螺钉紧固和松开两种状态下进行。
无论尺框紧固与否,卡尺测量面与量块表面接触应能正常滑动。
6.0记录表格游标卡尺校准记录表。
游标卡尺内部检定规程
游标卡尺内部检定规程游标卡尺校对规程一、范围本规程适用于分度值或分辨率为0.01、0.02、0.05和0.10mm,测量上限至3000mm通用卡尺的内部计量校准。
二、引用标准JJG 1001-1998 通用计量术语及定义JJG 1059-1999 测量不确定度评定与表示三、外观卡尺表面应镀层均匀、标尺标记应清晰,表蒙透明清洁。
不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕,无目力可见的断线或粗细不匀等以影响外观质量的其他缺陷。
四、各部门相互作用及各部门相对位置。
目力观察和手动测试。
1尺框沿尺身移动应手感平稳,不应有阻滞或松动的现象。
2 未动装置的空程,不超过1/2。
3 游标卡尺表面棱边至主标尺标记表面的距离应不大于0.30mm,用0.3mm厚的塞尺进行比较。
五、标尺标记的宽度和宽度差用读数显微镜检定。
分度值标尺标记宽度标尺标记宽度差0.02 0.08-0.18 0.02六、测量面的表面粗糙度用表面粗糙度比较样块进行比较检定。
应不超过下表分度值(分辨表面粗糙度Ra/um力)/mm 外量爪测量面内量爪测量面0.02 0.2 0.4七、测量面的平面度检定时,用刀口尺分别在外量爪测量面、基准面与测量面的长边、短边和对角线位置上进行比对。
如下图。
其平面度根据各方位的间隙情况确定,取间隙最大的作为平面度。
最大允许误差如下图:测量范围外量爪测量面的平面度0-1000mm 0.003mm 八、圆弧内量爪的基本尺寸和平行度。
1基本尺寸:检定时,首先用数显千分尺平行测量卡尺圆弧内量爪圆弧面,然后变换任意角度测量,取差值。
不超过?0.01mm。
2平行度:检定时,平行度用外径千分尺沿卡尺纵身方向在内量爪距外端2mm处开始检定,以全程范围最大与最小尺寸之差确定。
不大于0.01mm。
九、刀口内量爪的基本尺寸和平行度。
1检定前先用卡尺竖向夹住一个10mm两块,再测量卡尺刀口内量爪的基本尺寸和平行度。
2 用测力为(6-7)N的外径千分尺沿刀口内量爪在平行于尺身方向检定。
游标卡尺校正规范
游标卡尺校正作业规范一.适用范围;分度值为0.01,0.02,0.05,0.10㎜测量上限至1000㎜的 游标卡尺。
二.校正条件;1.室内温度对分度值0.02的卡尺为20±3℃,对分度值为0.05和0.10的卡尺为20±5℃2.受检卡尺与量块放置于检定室内的金属板上其平衡温度时间不少于1.5小时,在木桌上则不少于4小时。
三.校正方法;1)外观要求:卡尺表面无生锈、碰伤或其他缺陷 。
不可有影响使用准确度的外观缺陷。
检定方法:目视观察2)各部分相互作用 要求:尺框沿尺身移动平稳,无阻滞现象。
紧固螺钉作用可靠。
深度尺无窜动。
尺身与尺框的配合无明显晃动。
检定方法:目视与试验3)外量爪两测量面的合并归零间隙检定方法:移动尺框,使两量爪测量面归零,观察两量爪测量面间的间隙,以光隙法检定,不透光为OK。
4)内量爪的尺寸和深度检定方法:将1块为10㎜的3级量块长边夹持于两外测量爪测量面之间,紧固螺钉后,该量块应能在量爪面间滑动而不脱落。
尺寸用测力为6N-7N的外径千分尺沿刀口内量爪在平行于尺身方向测量 。
尺寸偏差以测得值与量块尺寸之差确定。
在其它任意方向,测量所得之值与量块尺寸之差,应不超过量爪尺寸偏差的上偏差。
将1块为10㎜的3级量块,卡尺测深杆测面贴紧块规,底部与块规齐平,所测值与块规值之差,应不超过以上偏差表之值。
5)外爪示值误差检定方法:用3级或6等量块检定。
受检点的分布,为3-6个点,根据卡尺的尺寸范围来确定,也可根据实际使用情况适当增加点位。
检定时,每一受检点应在量爪里端和外端两位置检定。
量块工作面长边和卡尺测量面长边应垂直。
检定应在螺钉紧固和松开两种状态下进行。
无论尺框紧固与否,卡尺测量面与量块表面接触应能正常滑动。
各点示值误差以该点读数值与量块尺寸之差确定。
每受检点里端外端尺寸之差不应超过上表的规定 。
外爪一般校验取点方法(mm)四.注意事项1)操作时必须戴手套作业. 2)使用前.中.后,量块表面必须保持干净。
游标卡尺校准及操作规范
1. 目的为了确保通用卡尺处于良好的运行状态,确保其寿命和精密度,防止损坏,特制订此作业说明。
2. 适用范围适应于公司卡尺(数显卡尺、带表卡尺)管理与校准。
3. 术语和定义通用卡尺:是用来测量外尺寸和内尺寸、盲孔、阶梯形孔及凹槽等相关尺寸的量具。
4. 职责与权限量校员:负责按量仪校准计划按时实施校准。
仪器使用人员:按文件规定使用保养。
5. 输入信息无6.输出信息各登记表及内校记录7. 工作说明使用要点卡尺表面应镀层均匀、标尺标记应清晰,表蒙透明清洁,不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕,无目视可见的断线或粗细不匀等以及影响外观质量的其他缺陷;卡尺上必须有制造厂名或商标、标志、分度值和出厂编号;使用中和修理后的卡尺,允许有不影响使用准确度的外观缺陷;尺框沿尺身移动应手感平稳,不应有阻滞或松动现象,数显应清晰、完整,无黑斑和闪跳现象,各按钮功能稳定、工作可靠;紧固螺钉的作用应可靠,微动装置的空程,新制造的应不超过1/4转,使用中和修理后的应不超过1/2转;卡尺在使用前,使用者应先检查卡尺外表有没有明显的变形、缺角、碰伤、生锈、螺丝松动、以及校准合格证的有效期是否失效等异常现象(如有应立即交到仪校员校准排除异常方可使用),其次检查刻度清晰,指针能正确归零将其归零,不能归零时应作适当调整后方可进行测量。
测量前应先把量爪和被测工件表面的灰尘、油污等擦干净,以免碰伤游标卡尺量爪面和影响测量精度,同时检查各部位的相互作用。
如尺框和微动装置移动是否灵活,如是数显卡尺,应确认数显卡尺电池电量是否充足(当数显数字不完整应立即更换电池),以及紧固螺钉是否能起作用等。
使用时,要掌握好测量面与工作表面接触时的压力,既不能太大,也不能太小,在测量面与工件快要接触时,有微动装置的游标卡尺,应使用微动装置。
不能用游标卡尺测量运动着的工件。
这样,容易使游标卡尺受到严重磨损,也容易发生事故。
校准说明卡尺校准条件校准室内温度:20℃±5℃,湿度不超过:80%RH;校准前,应将被校准的卡尺及标准块等校准设备同时置于平板或木桌上,其平衡温度时间见下表规定:校准方法外观:目视观察。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
附件2:游标卡尺内部校准规范 V01
1 目的
对游标卡尺进行内部校准,确保其准确度和适用性保持完好。
2 范围
适用于普通游标卡尺、带表游标卡尺及数显游标卡尺的内部核准。
3 校验基准
外校合格的二级量块,校准参考依据JJG30-2012通用卡尺检定规程。
4 环境条件
温度(20±5)℃,湿度45%~75%RH。
5 校验步骤
5.1 检查卡尺测量接触面是否平整、干净、无污渍、锈迹,带表卡尺表头的指针是否完好,有无松动,刻度是否清晰,推动表头是否平稳、平滑。
5.2 调校零位,或使指针对准零点,目测内外径测量面是否完全密合,检查带电子显示器卡尺的显示器是否清晰可见,是否需更换电池。
5.3 将外校合格的量块放在平台上对卡尺进行校验,比较,长度为200—500mm的卡尺,分别取卡尺量程的20%、50%、90%作为捡点。
选择20mm深外校合格标准量块,对卡尺深度尺进行校准(深度允许误差±0.02mm)将其平均值记录在《仪器内部校验报告》内。
允许误差范围根据不同卡尺的精度以及量测范围分如下:
测量范围上限
分度值(分辨力)
10分度(0.1)20分度(0.05)50分度(0.02)
示值最大允许误差
150cm
±0.1mm ±0.05mm ±0.02mm
300cm
±0.08mm ±0.04mm
500cm ±0.05mm
5.4 选取10mm的量块用游标卡尺进行测量量块的尺寸,同时用外校合格的外径千分尺量测游标卡尺内量脚,将千分尺读数、游标卡尺读数与量块真值作比对,误差值要在允许误差范围内。
5.5 测内径接触面磨损程度:取两块量块(构成测量的基准面)夹紧一块量块成“H”型,然后移动表头,使卡尺上面的测量端张开后靠紧两基准面进行读数,每块测量三次,取平均值。
测量值与标准值误差根据不同卡尺的精度分为±0.01mm、±0.02mm,将其平均值记录在《仪器内部校验报告》中。
5.6 可根据不同量程的卡尺选用不同的基准量块或组合量块进行校准。
5.7 历次测量值与标准值之差,均在允许误差范围内,判校准合格。
6 校准结果处置
校准合格的游标卡尺,粘贴内校合格标签,注明有效期;检测不合格的游标卡尺不准下发现场使用并贴禁用标签隔离,判定后,进入维修流程。
7 校准周期
校验周期为1年。
8.相关记录
LYJ-Q-QCD-010-01 《仪器内部校验报告》。
